Индикатор скрытой проводки в стене: Прибор для обнаружения скрытой проводки: виды, выбор

Принцип работы и виды индикаторов скрытой проводки

При сверлении отверстий в незнакомой стене легко получить электротравму или повредить проводку коротким замыканием, попав в кабель под напряжением. Для предотвращения таких ситуаций используется индикатор скрытой проводки (ИСП). Для того чтобы прибор был полезен, нужно знать, как им пользоваться. Согласны?

Мы познакомим вас со всеми видами устройств, применяемых в настоящее время для определения трассы скрыто проложенного электрического провода. Расскажем о принципах действия и правилах выбора индикаторов. Для самостоятельных домашних мастеров в представленной нами статье приведена инструкция по эксплуатации.

Содержание статьи:

• Виды индикаторов электропроводки
  • По физическим принципам работы
  • По эксплуатационным характеристикам
• Принцип работы детектора
• Сферы применения индикаторов
• Правила выбора индикатора скрытой проводки
• Инструкция по применению детектора
  • Подготовка к предстоящей работе
  • Использование детектора «Дятел Е-121»
• Выводы и полезное видео по теме

Виды индикаторов электропроводки

Не все индикаторы скрытой проводки имеют одинаковую схему работы и функции. Производители пытаются снабдить оборудование дополнительными опциями для получения конкурентных преимуществ. Из-за этого существует несколько классификационных категорий детекторов, в которых нужно подробно разобраться.

По физическим принципам работы

Основное деление индикаторов скрытой проводки происходит по физическим принципам, на основе которых строиться их работа.

Различают такие типы детекторов:

• электромагнитные;
• металлодетекторы;
• электростатические;
• комбинированные устройства.

Электростатические детекторы способны определять провода, находящиеся под напряжением, без пропускания по ним тока. Они имеют невысокую цену и просты в эксплуатации.

Детекторы без металлоискателя тоже могут стоить дорого, если они имеют встроенные генераторы высокой частоты. Приборы подключаются к сети, а потом их колебания обнаруживаются датчиками

С помощью электростатических детекторов легко определять и разрывы кабелей. К недостаткам этих приборов относится высокая чувствительность к наведенным электромагнитным помехам. Нормальную работу детекторов могут нарушить включенные в сети роутеры, микроволновки, компьютеры, телевизоры.

Также не подойдут электростатические индикаторы для определения местонахождения проводки во влажных стенах и армированных металлом конструкциях.

Галерея изображений

Фото из

Продвинутые детекторы скрытой проводки предоставляют возможность с высокой точностью определить трассу электропроводки без отключения от электропитания

Профессиональные индикаторы служат не только для выявления токоведущих магистралей, но и для определения трубопроводов, арматуры, каркаса железобетонных конструкций

В предложенном потребителю ассортименте детекторов скрытой проводки есть модели, свободно определяющие проводку и металлические закладные во влажных помещениях и в отсыревших строительных конструкциях

Определители положения проводки и прочих скрыто проложенных элементов разработаны с учетом эргономических требований, предельно просты в использовании. Для получения «картинки» и показаний по глубине закладки и расстоянию между ветками достаточно нажать только одну кнопку

Прибор для выявления электролиний под напряжением

Обширная сфера использования

Применения в помещениях с высокой влажностью

Эргономика и простота управления

Электромагнитные ИСП способны определять только провода, по которым идет ток. У бюджетных моделей минимальная нагрузка на сеть для корректной работы прибора составляет 1 кВт.

То есть определить с помощью такого детектора проводку, идущую к светильникам и люстрам, будет практически невозможно. Плюсом таких приборов является их высокая точность, которая позволять отследить расположение электрокабеля до нескольких миллиметров.

Металлодетекторы в чистом виде редко используются в качестве индикаторов проводки, потому что они одинаково реагируют и на или провод, и на металлическую арматуру, и на гвозди и .

В ИСП металлодетекторы обычно применяются для подтверждения слабых или неустойчивых сигналов, полученных другими датчиками.

Датчик металла помогает найти глубокую проводку, если достоверно известно, что под анализируемой поверхностью нет других металлических элементов

Комбинированные индикаторы скрытой проводки стоят дорого, но и обладают хорошим функционалом. За счет использования одновременно нескольких методов обнаружения, эти приборы обеспечивают высокую эффективность работы. Кроме того, комбинированные ИСП зачастую оснащаются дополнительными функциями, который необходимы профессиональным электромонтажникам.

Для бытового использования вполне подойдут недорогие электростатические индикаторы, которых хватит для определения поверхностно залегающей .

По эксплуатационным характеристикам

Индикаторы скрытой проводки имеют массу конструкционных и функциональных различий, поэтому и разделить их можно в рамках нескольких категорий.

По сфере применения ИСП разделяются на:

• бытовые;
• профессиональные.

Бытовые детекторы обычно не содержат датчиков металла, потому их использование на армированных стенах является высокоэффективным. Стоимость простейших приборов начинается от 5$. Они оснащаются одним датчиком, а также световым или звуковым индикатором обнаружения электропроводки.

Компактные приборы для определения скрытой проводки редко имеют настраиваемую чувствительность и большую глубину действия, поэтому профессионалами используются редко

Некоторые профессиональные модели способны определять даже кабели на глубине до 150 мм с точностью 5 мм. Их стоимость может достигать 500-600$, при одинаковых размерах с бытовыми детекторами.

Индикация обнаружения проводки может быть таких типов:

• звуковая;
• световая;
• графическая;
• комбинированная.

Световая и звуковая индикация реализуется соответственно с помощью светодиода или звукового динамика. Иногда интенсивность сигнала коррелирует с мощностью электромагнитного излучения. Графическая индикация отображается на жидкокристаллическом дисплее.

Световая индикация на комбинированных устройствах может отличаться цветом, в зависимости от обнаружения провода под напряжением или обесточенного

По внешнему виду ИСП можно разделить на:

• цилиндрические;
• плоские.

Цилиндрические аппараты обычно представляют собой индикаторную отвертку с функцией обнаружения скрытой проводки. Такие модели малофункциональные, но и дешевые. Отвертки способны определять электрокабель обычно на глубине не более 2 см.

Если проводка в квартире прокладывалась в штробе поверхностно, то для её обнаружения хватит самой дешевой модели детектора

Стоимость детектора зависит во многом от глубины обнаружения скрытой проводки и дополнительной функциональности. Поэтому следует изучить принцип работы и сферы применения различных моделей индикаторов.

Галерея изображений

Фото из

В поиске электролиний могут применяться не специализированные приборы, а оборудование, способное определить нахождение металла в толще строительной конструкции. При обнаружении металла они сигнализируют звуком

Металлоискатели без затруднений найдут электропроводку в железобетонной и кирпичной конструкции, заглубленную более чем на 38 см. Обычным детекторам эта глубина недоступна

Электролинию, заложенную в штробу на глубину не более 2 см без проблем сможет найти мультиметр

Расположение электропроводки, заложенной в неглубокие штробы поможет найти портативный сенсор, применяемый для поиска металлических деталей

Металлоискатель в поиске электролиний

Компактный металлоискатель для бытового использования

Применение обычного мультиметра

Маломощный сенсор металла

Принцип работы детектора

Принцип работы индикатора скрытой проводки довольно прост.

Обычно он состоит из трех элементов:

• датчик электромагнитного поля;
• усилитель;
• индикатор.

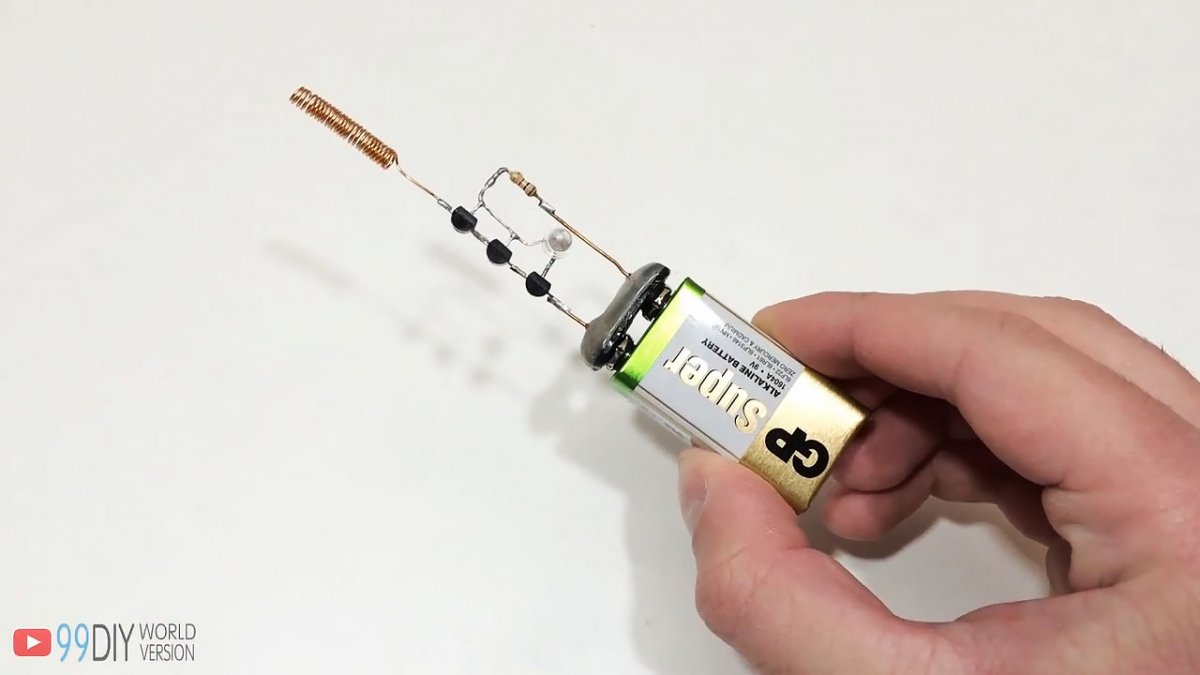

Простейшая схема ИСП представлена на рисунке. Его можно собрать самостоятельно с помощью элементарных деталей, купленных на радиорынке.

В сети представлена масса способов самостоятельного изготовления детекторов скрытой проводки, но по стоимости и качеству они будут соответствовать бюджетным заводским моделям

Срабатывание электростатических устройств (например, модели «Дятел») обеспечивается свойством транзистора изменять сопротивление при наводках на выходе затвора. Металлодетекторные датчики основаны на фиксации токов, возникающих в металлическом предмете под действием магнитного поля катушки индуктивности самого ИСП.

Приборы с регулированием чувствительности и дополнительными функциями имеют более сложные схемы, но основные элементы сохраняют свою актуальность.

Сферы применения индикаторов

Сферы применения ИПС зависят от комплектации прибора и его чувствительности.

Базовые модели комбинированных детекторов можно использовать в таких целях:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение мест обрывов электрокабелей;
• правильность подключения фаз электросчетчиков;
• определение фазового провода;
• обнаружение незаземленного оборудования;
• проверка исправности плавких вставок и предохранителей;
• обнаружение мест расположения металлической арматуры в стене,

К дополнительным возможностям ИСП можно отнести такие функции:

• индикация объектов типов «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• индикация точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое обнаружение центра металлических предметов.

Думать о необходимой функциональности нужно ещё до покупки детектора, потому что цена приборов с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Правила выбора индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют описанную в инструкции функциональность.

При приобретении детектора сохраняйте чек, упаковку и гарантийный талон. В случае неработоспособности прибора всегда можно обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Именно они и перечислены в виде списка правил:

1. Физические параметры иностранных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИПС, которые не сертифицированы в рамках национального законодательства.
2. Нужно учитывать материал стен в месте предполагаемого использования прибора и глубину залегания проводки.
3. При определении мест залегания неактивной проводки необходимы приборы с датчиками металла.
4. После покупки прибора желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, заслонив кабель керамической плиткой, деревянной доской или листом пенопласта.
5. Бюджетные модели из-за простоты конструкции могут быть более долговечны, чем ИСП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно нужно консультироваться с продавцом, потому что при самостоятельном выборе есть большая вероятность, что приобретенное оборудование не будет полностью соответствовать поставленным перед ним задачам.

С востребованными на рынке моделями детекторов, позволяющих с точностью определять положение трассы скрытой проводки, ознакомит следующая фото-подборка:

Галерея изображений

Фото из

Прибор с максимально высокой точностью определяет и обозначает все скрыто проложенные коммуникационные линии из цветных и черных металлов. Предоставляет возможность выявить положение электропроводки под напряжением

Индикатор безошибочно находит и отображает расположение скрытой проводки под напряжением. Выделяет положение труб, деревянных закладных, арматуры в бетонных стенах

Высокоточный инструмент предназначен для поиска нарушений в работе систем напольного обогрева. Точность поиска ±1 см

Чувствительное электронное устройство выявляет кроме проводки деревянные и пластиковые закладные элементы. Трассы коммуникаций подсвечивает лучом

К явным преимуществам этой модели относят большой экран с четким изображением выявленных электролиний, трубопроводов, арматуры

Недорогой, простой в управлении, удобный в эксплуатации индикатор без проблем определяет местоположение металлических веток и деревянных деталей

Простой и понятный в эксплуатации детектор предназначен для бытового использования. Радует небольшой ценой и качеством определения

Недорогой электронный инструмент пригодится в хозяйстве, поможет домашнему мастеру распознать местоположение скрытой проводки от отделить от кабеля деревянные закладные

Bosch DMF 10 Zoom extra

Bosch GMS 120 PROF

Детектор Elitech Д 100

Индикатор Wall CONDTROL

ADA Wall Scanner 80 А00466

Бытовой атрибут KWB 0116-20

Доступный DEFORT DMM-20D

Бюджетный вариант Интерскол ЭД-0,2

Инструкция по применению детектора

Из-за разнообразия конструкций индикаторов скрытой проводки рассматривать инструкцию по их использованию необходимо на примере конкретной модели. Для этого был выбран недорогой электростатический ИСП «Дятел Е-121», широко используемый отечественными монтажниками. Но сначала необходимо подготовиться к поисковой процедуре.

Подготовка к предстоящей работе

Для ускорения обнаружения электропроводки с помощью любого детектора опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый детектор можно на обычном удлинителе, который подключен в розетку. В роли преграды можно использовать книги или керамические тарелки

Ниже приведены основные из них:

1. Изначально протестировать работоспособность прибора на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
2. Откалибровать устройство на удалении 1 метра от стен, если такая опция присутствует.
3. Исследуемые поверхности не должны быть влажными.
4. При возможности, выключить все работающие электроприборы в квартире, в том числе телефоны.
5. Точность определения электропроводки будет резко снижена, если использовался токопроводящий клей для обоев.

Эти рекомендации позволят исключить потери времени из-за неработоспособного оборудования и недопустимых параметров исследуемой поверхности.

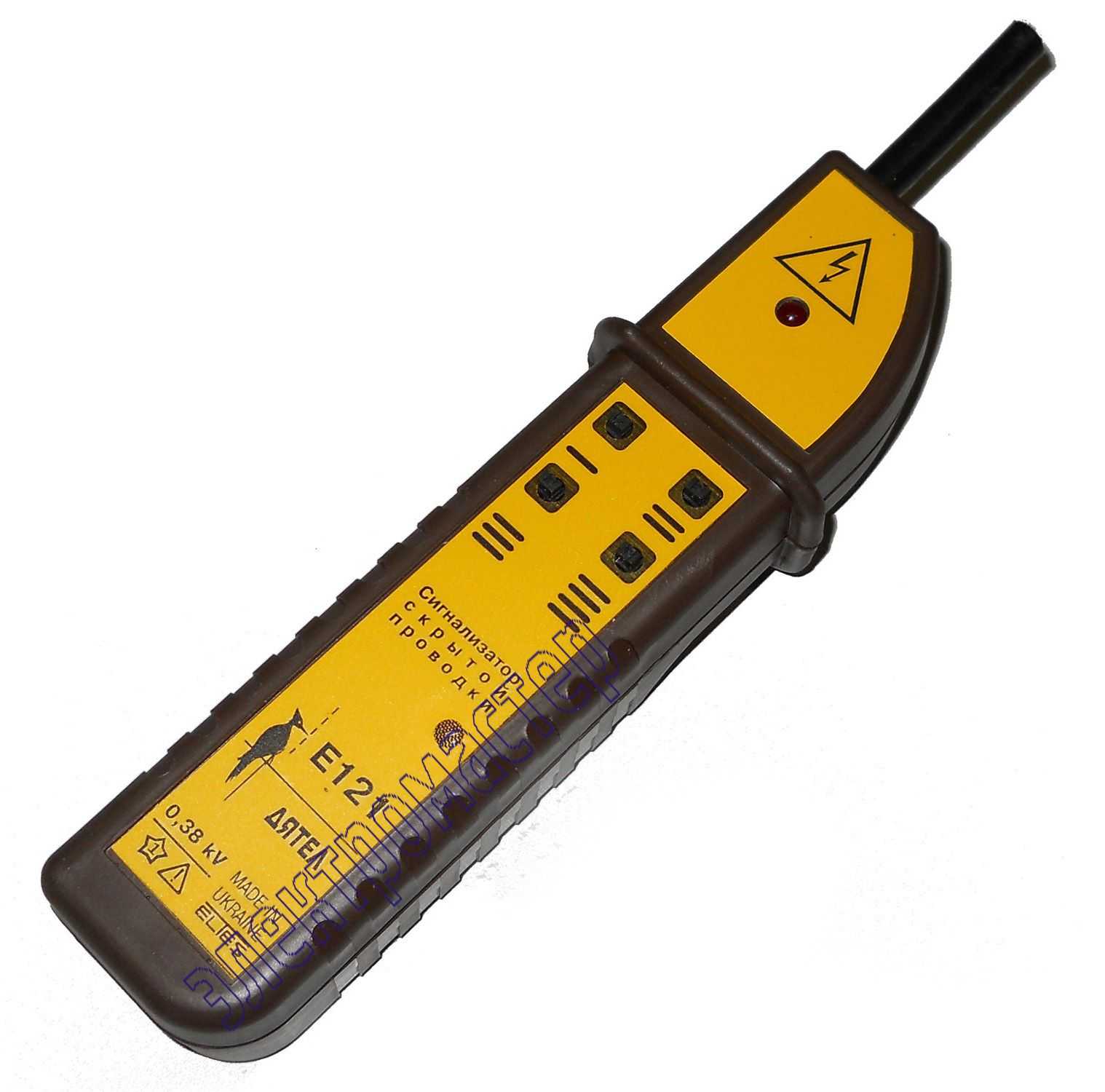

Использование детектора «Дятел Е-121»

Детектор «Дятел Е-121» способен работать в 4 диапазонах чувствительности.

Порядок работы с этим прибором для обнаружения проводки следующий:

1. Поочередно нажать на кнопки диапазонов чувствительности. Сигнализатор при этом должен издать короткий световой и звуковой сигналы. При отсутствии реакции прибора проверить элемент питания.
2. Нажать на кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и, при наличии индикации, уменьшить чувствительность, нажимая последовательно кнопки от «3» до «1».
3. Одновременно со снижением чувствительности нужно уменьшать и расстояние до обнаруживаемого объекта, локализуя зону срабатывания сигнализатора.
4. Чтобы обнаружить участок залегания проводника, перемещать детектор по стене, пытаясь найти участок с максимальным электромагнитным полем.
5. Для нейтрализации мешающих окружающих токов приложить руку к анализируемой поверхности вблизи детектора. Если проводника рядом с рукой нет, то «Дятел Е-121» перестанет подавать сигналы.
6. При поиске разорванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрокабеля зависит от степени влажности и окружающих провод материалов.

Обнаружение электропроводов в стенах со штукатуркой, железобетонных панелях и в заземленном экране будет затруднено.

Отечественный детектор «Дятел Е-121» эффективно обнаруживает проводку на глубине до 8 см и стоит в пределах 15$, что гарантировало ему популярность среди электромонтеров

Для тестирования предохранителей и плавких вставок необходимо включить режим «1» или «2» и прикоснуться антенной к контактам до и после предохранителя. При неисправности детектор не будет подавать сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, которые позволяют сохранить работоспособность прибора при поломке одного из сигнализаторов

Для корректной интерпретации результатов работы аппарата следует предварительно ознакомиться с его инструкцией, потому что практически каждый детектор требует правильной начальной настройки.

Выводы и полезное видео по теме

Видеоматериалы помогут увидеть действие различных детекторов в работе и оценить реальную пользу от дорогостоящих моделей. Представлено сравнение результативности моделей индикаторов скрытой проводки различных ценовых диапазонов.

Видео #1. Работа с ИСП «Дятел Е-121»:

Видео #2. Сравнение четырех детекторов скрытой проводки:

Видео #3. Обзор дорогого и дешевого индикатора скрытой проводки:

Эффективность прибора для определения скрытой проводки не всегда коррелирует с его ценой. Важнейшим фактором, на который необходимо ориентироваться при выборе прибора, являются характеристики непосредственного объекта обследования. А при его неопределенности нужно оговаривать в магазине возможность обмена детектора на другую модель.

Расскажите о том, как использовали индикатор для определения трассы скрытой проводки или для выявления ее обрыва. Пишите, пожалуйста, комментарии в расположенном ниже блоке, задавайте вопросы и публикуйте фото по теме статьи. Делитесь полезными сведениями и известными вам технологическими тонкостями.

Указатель Скрытой Проводки: Инструкция по Использованию

Как найти проводку в стене?

Устройство для поиска проводки в стенах — достаточно удобная вещь, особенно если вы занимаетесь ремонтом. Но даже просто в быту частенько требуется определить местонахождение провода — например, чтобы починить, или не попасть в него, когда вы решили повесить картину.

На данный момент на рынке представлено огромное количество таких приборов с самым разнообразным функционалом и широким спектром дополнительных функций. О том какой из них выбрать, мы и поговорим в нашей статье.

Содержание

• Виды устройств для поиска электропроводки
  • Устройства, реагирующие на электрическое поле вокруг проводника
  • Устройства, реагирующие на наличие металла в стене
• Другие типы устройств для поиска электропроводки
• Вывод

Виды устройств для поиска электропроводки

На данный момент вы можете встретить устройство для поиска проводки в стенах двух типов:

1. реагирующие на электрическое поле вокруг проводника;
2. реагирующие на наличие в стене металла.

Дабы лучше разобраться с каждым из них, давайте рассмотрим их более подробно.

Устройства, реагирующие на электрическое поле вокруг проводника

Наиболее распространенным и дешевым вариантом устройств для поиска электропроводки, является использование разнообразных вариантов приборов, реагирующих на наличие электрического поля. Оно создается вокруг любого проводника под потенциалом, то есть под напряжением.

Детектор скрытой проводки

• Суть данного устройства сводится к следующему. Вокруг любого проводника под напряжением обязательно существует статическое электрическое поле. На это электрическое поле реагирует имеющаяся в устройстве неоновая лампа. При приближении к электрическому полю она зажигается.

Детектор с регулятором порога зажигания

• Большинство современных устройств такого типа имеют дополнительно еще и регулятор. Он позволяет настроить порог зажигания лампы — определить, при какой величине электрического поля вокруг проводника она засветится.
• Такая функция необходима для определения точного места прохождения проводника. То есть, вы сначала ищете проводник на минимальном пороге срабатывания, а когда примерно определили место, выставляете более высокий порог срабатывания. В итоге лампа будет зажигаться точно над местом пролегания проводника, как на видео.

Прибор для поиска скрытой проводки с лампами разного порога срабатывания

• Но существуют модели и с несколькими неоновыми лампами. Например, с пятью. Настройки порога срабатывания такое устройство для поиска скрытой проводки не имеет. Но первая неоновая лампа зажигается при наличии минимального электрического поля, вторая чуть большем — и так, пока не загорятся все пять ламп.

Обратите внимание! Не обязательно должны засветиться все пять ламп или засветиться «неонка» на максимальном пороге срабатывания для устройств с регулированием. Это обусловлено глубиной залегания провода, влажностью стены и другими параметрами. Для определения точного места прокладки провода, достаточно определить место максимально высокого электрического поля, пусть даже и не на самом высоком пороге чувствительности.

• К преимуществу таких устройств можно смело записать высокую точность определения проводника, возможность отыскания повреждений проводки, о котором мы говорили в предыдущих статьях на страницах нашего сайта. Ну и конечно, это цена, которая в отличие от устройств другого типа, находится на вполне демократичной отметке.
• К недостаткам таких приборов следует отнести необходимость обязательной постановки под напряжение искомых сетей, сложности при определении глубоко залегающей проводки, а также проводки под влажными стенами. Кроме того, наличие арматуры в стене может исказить или вообще воспрепятствовать работе устройства.

Устройства, реагирующие на наличие металла в стене

Любой провод выполнен из определенного металла. Поэтому существует устройство для поиска проводки в стене, принцип действия которого основан на принципах металлодетектора.

Использование металлодетектора для поиска проводки в стене

• Суть данного устройства сводится к следующему. Устройство посылает сигналы определенной частоты в стену. При прохождении через неё эти сигналы частично отражаются. При обнаружении инородных предметов в стене, они отражаются по-другому.
• В результате устройство может определить не только место нахождения инородного тела в стене, но и его типа. Будь то дерево, металл или просто пустота. Согласитесь, это очень удобно, и позволяет не только искать место прокладки проводов, но и других коммуникаций или дефектов.

На фото металлодетектор

• Обычно такие модели снабжены экраном, на котором указывается место прокладки инородных тел. Кроме того, обычно на экране имеются сигнализаторы, которые указывают тип материала инородного тела.
• К преимуществу таких устройств можно отнести их высочайшую точность, возможность определения не только проводки под напряжением, но и проводов без напряжения, возможность определения пустот и других коммуникаций, а также достаточно точное определение материала инородных тел.
• К недостаткам таких устройств следует отнести достаточно высокую стоимость, а также невозможность отыскать место повреждения провода. В остальных аспектах они на порядок лучше устройств, реагирующих на электрическое поле.

Другие типы устройств для поиска электропроводки

Приведенные выше устройства являются наиболее распространенными, но существуют и другие варианты. Мы не будем подробно описывать устройство для поиска проводки в стене.

Они во множестве представлены в сети интернет, в том числе и те, которые придутся по душе «самоделкиным». Мы просто остановимся на некоторых других вариантах.

Прибор с металлодетектором и функцией обнаружения электрического поля

• Прежде всего, это различные комбинированные варианты, которые сочетают в себе функции прибора для обнаружения электрического поля и металлодетектор. Конечно, такие изделия являются идеальным вариантом для поиска проводки, и наша инструкция рекомендовала бы остановить свой выбор именно на них. Но цена таких устройств достаточно высока, и, если вы не занимаетесь ремонтами профессионально, навряд ли целесообразна.
• Но существуют и более дешевые устройства для поиска скрытой проводки. Например, ваш покорный слуга уже более 15 лет пользуется обыкновенным емкостным указателем напряжения.

Обратите внимание! Я бы не советовал вам применять такой вариант, если вам необходимо определить точку прохождения провода с точностью до 1 см. Но даже в таких случаях он меня обычно не подводил.

Бесконтактный указатель напряжения	Принцип действия данного устройства схож с принципом работы устройств, реагирующих на электрическое поле. Да, он не имеет настроек порога срабатывания, в связи с чем обычно дает достаточно большой диапазон порядка 10 см. Но грамотно используя и определяя начальную и конечную точку срабатывания, можно определить середину, где скорее всего и проложен провод. Кроме того можно ориентироваться по яркости свечения индикатора, и пользоваться элементарной логикой.
Определяем место прокладки провода с помощью радио	Своими руками можно определить приблизительное место прокладки провода и вовсе без специальных приборов. Для этого можно использовать обычное радио. Для этого настраиваем его на частоту в 100 кГц и ведем вдоль стены. В месте монтажа провода появится шум.
Поиск скрытой проводки при помощи магнитолы и микрофона	Кроме того, возможен вариант с подключением микрофона к магнитоле. В месте, близком к расположению провода, он так же начнет выдавать шумы.
Поиск скрытой проводки тепловизиором	В некоторых случаях можно использовать тепловизор. Как известно, любой проводник — особенно под нагрузкой, нагревается. Если провод расположен не слишком глубоко в стене, этот нагрев можно уловить тепловизором.
Для поиска скрытой электропроводки под напряженеием можно использовать обычную отвертку-индикатор	Еще одним вариантом поиска проводки в стене, является использование обычной отвертки-индикатора. При небольшой глубине залегания провода под напряжением, он вполне может справиться с задачей определения места.
Поиск электропроводки можно осуществить с помощью мобильного	Существуют более современные и точные методы поиска проводов под слоем штукатурки. Для этого можно использовать мобильный телефон. Если ваш мобильник снабжен компасом, то просто, скачав соответствующее приложение, вы можете превратить компас в сигнализатор скрытой проводки. На данный момент только в Google Play таких приложений с десяток.
Грамотный монтаж проводки в комнате	Ну а вообще, если проводка в квартире или доме делалась грамотным электриком, то определить ее примерное место пролегания можно и вовсе без приборов. Ведь все провода должны пролегать строго горизонтально или вертикально. Поэтому имея место расположения электрической точки, можно с точностью до 5 – 10 см определить место пролегания провода.

Вывод

Устройство для обнаружения скрытой проводки прибор, конечно, нужный. Но вот часто ли у вас возникает необходимость отыскания проводов с точностью до 1-2 см?

Я думаю, что не часто. В большинстве случаев можно обойтись либо альтернативными методами, либо просто визуально определить примерное пролегание провода. А подобные устройства нужны лишь профессионалам, которые сталкиваются с такой проблемой каждый день.

Отговаривать вас от покупки подобного устройства нет смысла, но лично я для себя такого не приобретал, хотя и дома, и по работе часто приходилось сталкиваться с подобными ситуациями.

Поиск скрытой проводки своими руками

Иногда проблема поиска скрытой проводки при ремонте квартиры становится настоящим мучением. Чтобы этого избежать, необходимо иметь в домашнем наборе инструментов детектор настенной электропроводки. Такие устройства есть в продаже, но если вы любите создавать самодельные устройства и не хотите тратиться на покупку фабричного изделия, можно собрать аппарат, который поможет узнать, при необходимости, где проходит замурованная проводка, самостоятельно.

Из этого материала вы узнаете, что такое искатель скрытой проводки, какие виды этих устройств существуют и как можно сделать такой детектор своими руками.

Содержание

• Разновидности искателей проводки
• Как найти электропроводку в стенах с помощью индикатора напряжения?
• Сборка искателя электропроводки на полевых транзисторах
• Детектор с полевым транзистором: принцип работы
• Обнаружение электропроводки в стене по электромагнитному излучению
• Усовершенствованные самодельные классификаторы Android
• Вывод

Разновидности искателей проводки

Существует четыре типа этих устройств, отличающихся друг от друга принципом действия. Каждый из них обнаруживает скрытую электропроводку в стене по различным физическим параметрам, и именуется соответственно:

• Электростатический. Их работа основана на поиске электрического поля, которое создается напряжением. Эта конструкция самая простая, и сделать ее в домашних условиях несложно.
• Электромагнитный. Такие устройства обнаруживают магнитное поле, создаваемое потоком электронов в проводке.

• Индуктивные металлодетекторы. Эти приборы сами создают электромагнитное поле и по возникшим в нем изменениям обнаруживают металл обесточенных кабелей.
• Комбинированные фабричные приборы. Это самые лучшие, чувствительные и точные приборы, используемые для профессиональной работы, но их цена самая высокая по сравнению с другими типами детекторов проводки.

Искатель скрытой в стене проводки часто встраивается в схему многофункциональных устройств, предназначенных для обслуживания электрических сетей. Самый известный из них — Дятел. Это устройство сочетает в себе несколько полезных приспособлений одновременно.

Разновидности приборов для поиска скрытой проводки и их проверки на видео:

Как найти электропроводку в стенах с помощью индикатора напряжения?

Легче всего определить, где проходит скрытая проводка, с помощью улучшенного индикатора напряжения (звуковая отвертка). Это устройство имеет автономное питание, кроме того, оно включает в себя звуковую сигнализацию и средства усиления сигнала.

Если у вас есть такой инструмент, то вам не нужно самостоятельно изготавливать индикатор скрытой проводки или вносить какие-либо изменения в схему устройства. С его помощью несложно найти скрытую электропроводку.

Просто проведите кончиком отвертки по стене. Прибор будет реагировать на электромагнитные импульсы, излучаемые электропроводкой, и уведомлять вас звуком о том, что он находится там, где они присутствуют.

Сборка детектора скрытой проводки на полевых транзисторах

Проще всего собрать своими руками детектор скрытой проводки, в схеме которого присутствует полевой транзистор. Принцип работы этого аппарата основан на регистрации электрического поля.

Чтобы собрать такой определитель, не нужно быть профессионалом; достаточно иметь минимальные познания в электрике.

Эта схема соединяет следующие элементы:

• Транзистор полевой (КП103, КП303).
• Динамик с показателем сопротивления 1,6-2,2 кОм. Подойдет деталь от стационарного телефонного аппарата.
Батарея
• (1,5-9 В).
• Переключатель.
• Соединительные кабели.

Схема собрана пайкой. В качестве корпуса для навесного устройства можно использовать простую пластиковую емкость небольшого объема.

На видео пример сборки самодельного искателя проводов:

Необходимо иметь в виду, что полевой транзистор легко подвергается электростатическому пробою. Поэтому при подключении его к цепи не прикасайтесь пальцами к выводам.

Кроме того, пинцет и паяльник должны быть заземлены.

Детектор на полевом транзисторе: принцип работы

Прибор работает по следующему принципу. Электрическое поле, действующее на n-p-переход, приводит к изменению толщины последнего, вследствие чего изменяется и его проводимость. Поскольку изменение электрического поля совпадает с частотой сети (50 Гц), то при приближении к проводке из динамика будет слышен нарастающий гул. Чтобы не перепутать выводы полевого транзистора, необходимо проверить их маркировку.

Желательно, чтобы корпус транзистора был металлическим, соединенным с затвором, выполняющим в этой схеме роль управляющего выхода. Часть тела будет действовать как приемная антенна, улавливающая сигнал, излучаемый проводкой.

Сборка спрятанного в стене искателя проводки по этой схеме не сложнее, чем простейшая электрическая схема, которую делают школьники на уроках физики, поэтому такая работа вряд ли вызовет затруднения даже у неопытного мастера.

Для наглядного отображения процесса определения существующей проводки в стене подключите коммутационное устройство параллельно электрической цепи исток-сток. Индикатор должен включать балластный резистор. Номинал элемента сопротивления может варьироваться от 1 до 10 кОм.

По мере закрытия транзистора, что происходит при приближении его к проводке, будет заметно увеличение показаний индикатора. Это будет свидетельствовать о том, что в кабелях внутри стены есть напряжение, а значит, и электрическое поле.

Обнаружение электропроводки в стене по электромагнитному излучению

Еще один вид самодельного искателя электропроводки – миллиамперметр, соединенный с высокоомным индуктором. Последнюю можно сделать самостоятельно в арочной форме. Также в качестве нее можно использовать первичную обмотку трансформатора, убрав часть магнитопровода.

Этот счетчик не нуждается в питающем элементе — входящий в его состав дроссель будет способствовать появлению переменного тока, а миллиамперметр покажет его наличие.

Часто роль приемной антенны играет головка звукоснимателя, снятая со старого магнитофона, которая для облегчения поиска подключается с помощью экранированного провода. Частота звуковых колебаний в этом случае тоже будет 50 Гц, а на интенсивность гула, исходящего из динамика, будет влиять величина тока, проходящего по проводам, и расстояние от искателя до проводки.

Классификатор самодельный улучшенный

Высокой избирательностью и чувствительностью обладают устройства для поиска проводки, собранные на основе биполярных транзисторов, а также операционные усилители, в состав которых входят части логических микросхем.

Для изготовления аппарата по этим схемам необходимо хотя бы на базовом уровне разбираться в модели радио, чтобы понимать, как используемые элементы взаимодействуют друг с другом.

Есть два основных принципа работы этих устройств:

• Использование силы магнитного поля, создаваемого проводкой. В соответствии с ним изменяется звуковой тон сирены, а также частота видимого сигнала. Приемным элементом такого устройства является составная часть схемы управления частотой одновибратора (мультивибратора), генерирующего электрические импульсы. Этот детектор может быть собран на основе операционной, логической микросхемы или биполярных транзисторов.
• Усиление сигнала оповещателя с одновременным отклонением стрелки указателя. В этом случае совершенствуется схема, основой которой является полевой транзистор или приемная антенна. Роль последнего играет индуктор с добавлением повышающих каскадов.

Хотя сделать такой определитель не очень сложно, его работа связана с определенными недостатками. К ним относятся, во-первых, узкая дальность обнаружения скрытой проводки, во-вторых, необходимость наличия напряжения в кабелях.

Поиск оборванных проводов

Для поиска кабелей в толстых стенах или состоящих из очень плотного материала (например, железобетона), при невозможности подачи на них напряжения следует использовать точный детектор, работающий как металлоискатель.

Такие устройства имеют сложную конструкцию, и сделать хороший искатель можно только при условии профессионального понимания радиотехники, а также наличия измерительного оборудования и всех необходимых элементов для сборки схемы. К тому же такая работа не оправдана с экономической точки зрения. Если у вас нет должного опыта и элементной базы, лучше купить в магазине что-нибудь из популярных и проверенных устройств, например, BOSCH или «Дятел».

Найти скрытые провода с Android

Знаете ли вы, что если у вас есть планшетный компьютер или хотя бы Android-смартфон, то с его помощью можно обнаружить проводку в стене? Для этого на устройстве должно быть установлено соответствующее программное обеспечение, которое можно скачать из приложения GooglePlay.

Эти устройства оснащены встроенным модулем, выполняющим функции навигационного компаса. Установка нужной программы позволяет использовать ее как металлоискатель. Конечно, если вы ищете зарытый в земле клад, Android будет бесполезен, но с его помощью вполне можно найти кабели, спрятанные в стене, если они не слишком глубоко залегают в ее толще.

Принцип работы устройства на видео:

Нет смысла использовать Android-устройство для поиска проводов в толстых стенах, а также в железобетонных панелях. В этом случае без профессионального металлоискателя не обойтись.

Заключение

Теперь вы знаете, что такое детектор проводки, какие бывают виды этих устройств и как они работают, а также как сделать спрятанный в стене детектор проводки своими руками. Если вы увлекаетесь радиотехникой и любите самостоятельно собирать электрические схемы, вас наверняка заинтригует возможность изготовить такое интересное устройство. Если сборка электрических схем не является вашим хобби, то вы можете приобрести такой детектор в специализированном магазине.

Принцип действия и виды индикаторов скрытой проводки

При сверлении отверстий в незнакомой стене легко получить удар током или повредить проводку коротким замыканием, попав в кабель под напряжением. Для предотвращения подобных ситуаций используется индикатор скрытой проводки (ИСП). Чтобы устройство было полезным, нужно уметь им пользоваться. Вы согласны?

Мы познакомим вас со всеми типами устройств, используемых в настоящее время для определения пути скрытого электрического провода. Поговорим о принципах действия и правилах выбора индикаторов. Для самостоятельных домашних мастеров представленная нами статья содержит инструкцию по эксплуатации.

Содержание статьи:

• Типы индикаторов проводки
  • в соответствии с физическими принципами работы
  • по производительности
• Принцип работы детектора
• Прицелы по показателям
• Hidden Popling Indicator. использование детектора
  • Подготовка к предстоящей работе
  • Использование детектора Woodpecker E-121
• Выводы и полезное видео по теме

Индикаторы типов проводки

Не все индикаторы скрытой проводки имеют одинаковую схему работы и функции. Производители стараются оснастить технику дополнительными опциями, чтобы получить конкурентное преимущество. В связи с этим существует несколько классификационных категорий извещателей, на которых необходимо остановиться подробно.

По физическим принципам работы

Основное деление индикаторов скрытой проводки происходит по физическим принципам, на которых основана их работа.

Различают следующие типы извещателей:

• электромагнитные;
• металлодетекторы;
• электростатический;
• комбинированные устройства.

Электростатические извещатели способны обнаруживать провода под напряжением, не пропуская через них ток. Они имеют низкую цену и просты в эксплуатации.

Детекторы без металлоискателя также могут быть дорогими, если в них встроены высокочастотные генераторы. Устройства подключаются к сети, а затем их колебания фиксируются датчиками

С помощью электростатических детекторов также легко обнаружить обрыв кабеля. К недостаткам этих устройств можно отнести высокую чувствительность к наведенным электромагнитным помехам. Нормальную работу извещателей могут прервать включенные в сеть роутеры, микроволновые печи, компьютеры и телевизоры.

Также электростатические индикаторы не подходят для определения расположения электропроводки во влажных стенах и металлоконструкциях.

Галерея изображений

Фото

Детектор линии электропередачи под напряжением

Широкий спектр применения

Применение в условиях высокой влажности

Эргономика и простота эксплуатации

Электромагнитные ICP могут обнаруживать только провода, по которым течет ток. Для бюджетных моделей минимальная нагрузка сети для корректной работы устройства составляет 1 кВт.

То есть с помощью такого детектора определить проводку, идущую к светильникам и люстрам, будет практически невозможно. Преимуществом таких устройств является их высокая точность, позволяющая отследить местонахождение силового кабеля с точностью до нескольких миллиметров.

Чистометаллоискатели редко используются в качестве индикаторов проводки, поскольку одинаково реагируют и на провод, и на металлическую арматуру, и на гвозди и на .

В ICP металлоискатели обычно используются для подтверждения слабых или нестабильных сигналов, полученных другими датчиками.

Металлодатчик помогает найти глубокую проводку, если достоверно известно, что под анализируемой поверхностью нет других металлических элементов

Комбинированные индикаторы скрытой проводки дороги, но также обладают хорошим функционалом. За счет использования одновременно нескольких методов детектирования данные устройства обеспечивают высокую эффективность. Кроме того, комбинированные КНИ часто оснащаются дополнительными функциями, которые требуются профессиональным электрикам.

Для бытовых нужд вполне подойдут недорогие электростатические индикаторы, которых достаточно для определения поверхности.

По исполнению

Индикаторы скрытой проводки имеют много конструктивных и функциональных отличий, поэтому их можно разделить на несколько категорий.

По сфере применения ИСП подразделяются на:

• бытовые;
• профессиональный.

Бытовые извещатели обычно не содержат металлических сенсоров, так как их использование на армированных стенах очень эффективно. Стоимость простых устройств начинается от 5 долларов. Они оснащены одним датчиком, а также световым или звуковым индикатором обнаружения проводки.

Компактные приборы для обнаружения скрытой проводки редко имеют регулируемую чувствительность и большую глубину действия, поэтому редко используются профессионалами

Некоторые профессиональные модели позволяют обнаруживать кабели даже на глубину до 150 мм с точностью до 5 мм. Их стоимость может достигать 500-600 долларов, при одинаковых размерах с бытовыми детекторами.

Индикация обнаружения проводки может быть следующих типов:

• звуковая;
• свет;
• графический;
• комбинированный.

Световая и звуковая индикация реализуются соответственно с помощью светодиода или звукового динамика. Иногда интенсивность сигнала коррелирует с мощностью электромагнитного излучения. На ЖКИ отображается графическая индикация.

Световая индикация на комбинированных приборах может различаться по цвету в зависимости от обнаружения провода под напряжением или обесточенного

По внешнему виду ИСО можно разделить на:

• цилиндрические;
• квартира.

Цилиндрические устройства обычно представляют собой индикаторную отвертку с функцией обнаружения скрытой проводки. Такие модели не очень функциональны, но и дешевы. Отвертки способны обнаружить электрический кабель, как правило, на глубине не более 2 см.

Если проводка в квартире была проложена поверхностно в штробе, то для ее обнаружения достаточно самой дешевой модели детектора.

Стоимость извещателя во многом зависит от глубины обнаружения скрытой проводки и дополнительного функционала. Поэтому следует изучить принцип работы и области применения различных моделей индикаторов.

Фотогалерея

Фото

Металлоискатель в поисках ЛЭП

Компактный металлоискатель для домашнего использования

Использование обычного мультиметра

Маломощный металлоискатель

Принцип работы детектора

работа индикатора скрытой проводки достаточно проста.

Обычно состоит из трех элементов:

• датчик электромагнитного поля;
• усилитель;
9Индикатор 0009.

Простейшая схема ИСП представлена ​​на рисунке. Его можно собрать самостоятельно с помощью элементарных деталей, купленных на радиорынке.

В сети представлено множество способов самостоятельного изготовления извещателей скрытой проводки, но по стоимости и качеству они будут соответствовать бюджетным заводским моделям

Работу электростатических устройств (например, модели «Дятел») обеспечивают свойство транзистора изменять сопротивление при помехах на выходе затвора. Датчики металлодетектора основаны на фиксации токов, возникающих в металлическом предмете под действием магнитного поля катушки индуктивности самого ИКП.

Устройства с регулировкой чувствительности и дополнительными функциями имеют более сложные схемы, но основные элементы остаются актуальными.

Область действия индикаторов

Область применения IPS зависит от конфигурации устройства и его чувствительности.

Базовые модели комбинированных извещателей могут быть использованы для следующих целей:

• определение скрытой электропроводки в потолках, стенах, полах;
• обнаружение обрыва кабеля;
• правильное подключение фаз электросчетчиков;
• определение фазного провода;
• обнаружение незаземленного оборудования;
• функциональная проверка плавких вставок и плавких предохранителей;
• обнаружение расположения металлической арматуры в стене,

К дополнительным возможностям ИКП относятся следующие функции:

• индикация объектов типа «неметалл», «немагнитный металл», «магнитный металл», «проводка под напряжением»;
• определение температуры поверхности;
• указание точности обнаружения в процентах;
• обнаружение дерева;
• автоматическое определение центра металлических предметов.

Перед покупкой детектора нужно подумать о необходимом функционале, ведь цена устройств с минимальной и максимальной начинкой может отличаться в 50-100 раз.

Правила индикатора скрытой проводки

Модели индикаторов скрытой проводки, в большинстве своем, гарантируют функциональность, описанную в инструкции.

При покупке детектора сохраните чек, упаковку и гарантийный талон. В случае неработоспособности устройства вы всегда можете обменять его на более подходящую модель с доплатой

Однако есть особенности выбора, о которых обычный человек не задумывается при покупке специализированного электрооборудования.

Они указаны в виде перечня правил:

1. Физические параметры зарубежных электросетей могут сильно отличаться от отечественных, поэтому не стоит покупать ИЭС, не сертифицированные по национальному законодательству.
2. Необходимо учитывать материал стен в месте предполагаемого использования устройства и глубину прокладки проводки.
3. При определении места неактивной проводки необходимы приборы с металлоискателями.
4. После покупки устройства желательно проверить его работоспособность в магазине. Глубину обнаружения можно оценить, перекрыв кабель керамической плиткой, деревянными досками или листами пенопласта.
5. Бюджетные модели за счет простоты конструкции могут быть долговечнее ИКП со сложными электронными схемами.

При покупке детектора скрытой проводки обязательно следует проконсультироваться с продавцом, так как при самостоятельном выборе велика вероятность того, что приобретаемое оборудование не будет в полной мере соответствовать возложенным на него задачам.

Следующая фотоподборка познакомит вас с популярными моделями извещателей, позволяющих точно определять положение пути скрытой проводки:

Галерея изображений

Фото

Прибор с максимальной точностью обнаруживает и обозначает все скрытые линии линий связи из цветных и черных металлов. Обеспечивает возможность определения положения электропроводки под напряжением

Индикатор точно определяет и отображает местоположение скрытых проводов под напряжением. Выделяет положение труб, деревянных закладных, арматуры в бетонных стенах

Высокоточный прибор предназначен для поиска нарушений в работе систем теплого пола. Точность поиска ± 1 см

Чувствительное электронное устройство обнаруживает помимо проводки деревянные и пластиковые закладные элементы. Подсветка путей сообщения лучом

К очевидным преимуществам данной модели можно отнести большой экран с четким изображением распознаваемых линий электропередач, трубопроводов, арматуры

Недорогой, простой в эксплуатации, удобный индикатор легко определяет расположение металлических веток и деревянных деталей

Простой и интуитивно понятный извещатель предназначен для бытового использования. Радует небольшая цена и качество четкости

Недорогой электронный прибор пригодится в хозяйстве, поможет домохозяйке распознать расположение скрытой проводки из деревянных закладных из кабеля

Bosch DMF 10 Zoom extra

Bosch GMS 120 PROF

Детектор Elitech D 100

Настенный индикатор CONDTROL

Настенный сканер ADA 80 A00466

Бытовой атрибут КВБ 0116-20

Доступный ДЕФОРТ ДММ-20Д

Бюджетный вариант Интерскол ЭД-0,2

Инструкция по эксплуатации детектора

В связи с разнообразием конструкций индикаторов скрытой проводки необходимо учитывать инструкция по их применению на примере конкретной модели. Для этого отечественными монтажниками широко использовался недорогой электростатический ИКП «Дятел Е-121». Но сначала нужно подготовиться к процедуре поиска.

Подготовка к предстоящим работам

Для ускорения обнаружения проводки любым детектором опытные специалисты предлагают соблюдать ряд простых правил.

Проверить новый извещатель можно на обычном удлинителе, включенном в розетку. В качестве барьера можно использовать книги или керамические плиты

Основные из них следующие:

1. Первоначально проверьте работоспособность устройства на любом проводе под напряжением. В детекторе могут просто сесть батарейки, и он будет работать некорректно.
2. Калибровка прибора на расстоянии 1 метра от стен, если такая возможность есть.
3. Обследуемые поверхности не должны быть влажными.
4. По возможности выключите все работающие электроприборы в квартире, включая телефоны.
5. Точность определения электропроводки резко снижается, если использовался токопроводящий клей для обоев.

Данные рекомендации позволят исключить потери времени из-за неработающего оборудования и недопустимых параметров исследуемой поверхности.

Использование детектора Woodpecker E-121

Детектор Woodpecker E-121 может работать в 4 диапазонах чувствительности.

Порядок работы с данным устройством обнаружения проводки следующий:

1. Поочередно нажимайте кнопки диапазона чувствительности. Сигнальное устройство должно издавать короткие световые и звуковые сигналы. Если нет ответа от устройства, проверьте аккумулятор.
2. Нажать кнопку «4» (обеспечивает максимальную чувствительность), поднести детектор к анализируемой поверхности и при наличии индикации уменьшить чувствительность, последовательно нажимая кнопки от «3» до «1».
3. Одновременно со снижением чувствительности необходимо уменьшить расстояние до обнаруживаемого объекта, локализуя зону действия извещателя.
4. Чтобы найти местонахождение проводника, перемещайте извещатель вдоль стены, стараясь найти место с максимальным электромагнитным полем.
5. Чтобы нейтрализовать мешающие окружающие токи, положите руку на анализируемую поверхность рядом с детектором. Если рядом с рукой нет проводника, то дятел Е-121 перестанет подавать сигналы.
6. При поиске оборванного провода подать напряжение на поврежденную жилу, а остальные заземлить.

Точность определения залегания электрического кабеля зависит от степени влажности и материалов, окружающих провод.

Обнаружение электрических проводов в оштукатуренных стенах, железобетонных панелях и в заземленном экране будет затруднено.

Бытовой детектор «Дятел Е-121» эффективно обнаруживает электропроводку на глубине до 8 см и стоит около 15 долларов, что гарантировало ему популярность среди электриков

Для проверки предохранителей и предохранителей включите режим «1» или «2» и прикоснитесь антенной к контактам до и после предохранителя. В случае неисправности извещатель не подаст звуковой сигнал.

Детектор «Дятел Е-121» имеет комбинированную систему световой и звуковой сигнализации, позволяющую сохранить работоспособность прибора при выходе из строя одного из сигнализаторов

За правильную интерпретацию результатов прибора, следует сначала ознакомиться с его инструкцией, ведь почти каждый детектор требует правильных первоначальных настроек.

Выводы и полезное видео по теме

Видеоматериалы помогут увидеть эффект различных детекторов в работе и оценить реальную пользу от дорогих моделей. Представлено сравнение производительности моделей индикаторов скрытой проводки различных ценовых диапазонов.

Видео №1. Работа с ИСП «Дятел Е-121»:

Видео №2. Сравнение четырех детекторов скрытой проводки:

Видео №3. Обзор дорогого и дешевого индикатора скрытой проводки:

Эффективность прибора для определения скрытой проводки не всегда коррелирует с его ценой. Важнейший фактор, на который необходимо ориентироваться при выборе прибора, — это характеристики непосредственного объекта обследования. А при его неуверенности необходимо оговаривать в магазине возможность обмена детектора на другую модель.
