Измерение сопротивления мультиметром: Как проверить сопротивление мультиметром — Строительство и ремонт — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

Омы на мультиметре: как мультиметром проверить сопротивление

Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

На всех мультиметрах имеется обязательное гнездо СОМ — в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

: Гнездо СОМ мультиметра Clarke

: Гнездо СОМ на мультиметре Mastertech

: Стрелкой показано гнездо СОМ мультиметра Facom 714

: Гнездо СОМ мультиметра VA17

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:

: Fluke 87V разъем совмещен с вольтметром, диодным датчикком

: Kemot – гнездо сопротивления совмещено с вольтметром, гнездом для измерения емкости аккумулятора

: Mastech – сопротивление, вольтметр, тестер для диодов в одном гнезде

: Fluke 287 Температура, сопротивление, диод, вольтметр в одном гнезде

С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 — 0,8 Ом. Если показывает бо́льшую цифру — значит провода или щупы пришли в негодность и их нужно заменить.

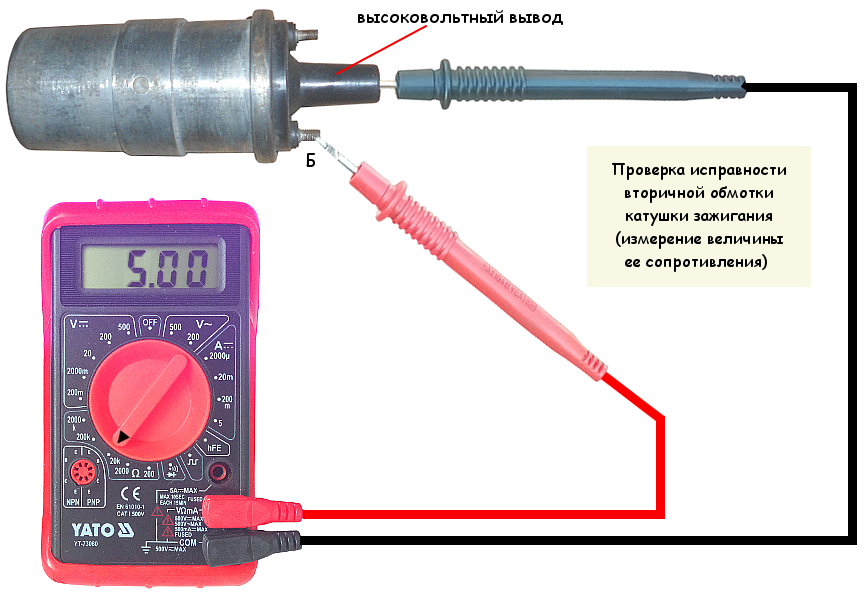

Щупами или «крокодильчиками» касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении — значит цепь разомкнута. Такое же сопротивление должны показывать «пустые» щупы.

Разомкнутая цепь — единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи — чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться — это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.

ТОП-10 лучших электрических проточных водонагревателей для квартиры Плоский горизонтальный водонагреватель плюсы и минусы конструкции. Почему стоит выбирать водонагреватель с сухим тэном Выбор отопительной системы для дома

Как замерить сопротивление мультиметром

Главная » Инструменты и оборудование » Ручной иструмент » Измерительный инструмент

Опубликовано: 08.05.2017Рубрика: Измерительный инструментАвтор: Andrey Ku

Мультиметр – это незаменимый помощник в деятельности любого электрика. Возможности его чуть не безграничны. Помимо всего прочего, данный прибор умеет измерять сопротивление. Удивляться этому факту не стоит, поскольку инструмент оборудован встроенным омметром, при помощи которого и происходит измерение сопротивления. Так что при желании мульметр позволит измерить сопротивление таких элементов, как конденсаторы, плавкие предохранители, катушки индуктивности, трансформаторы, различные радиодетали, кабельные линии и многое другое.

Мультиметр – как измеряется сопротивление

Ничего сложного в том, как замерить сопротивление мультиметром, нет. В первую очередь необходимо найти раздел на самом приборе, который отвечает непосредственно за измерение сопротивления. Так как мультиметр является многофункциональным прибором, то различных панелей здесь достаточно много. На нужной нам панели имеется буква латинского алфавита «омега», которая обозначается таким значком — «Ω». Данный символ как раз обозначает сопротивление в физике.

На сегодняшний день количество мультиметров просто зашкаливает. Существуют и аналоговые модели, и цифровые, которые пришли на смену первым. В связи с разнообразием модификаций прибора, расположение панели, отвечающей за сопротивление, может отличаться. Найти ее не составит труда по значку, описанному выше. Там же обычно располагается ручной переключатель, а также шкала с указанием пределов измеряемых параметров. В зависимости от модели, может быть до 7 границ проведения замеров. Все обозначения указаны цифрами и буквами.

Мультиметры оснащаются встроенным омметром для измерения сопротивления

Например, вы выбрали предел в 200 Ом, то на мультиметре данное значение будет отражено как число «200». Если был выбран больший предел, к примеру, 2000 Ом, то обозначение может быть как с использованием цифр, так и букв – «2000» либо «2к», что имеет одно и тоже значение. Значения, превышающие несколько миллионов, чаще всего сопровождаются буквой М, обозначающая «миллион». То есть лимит в 20 М, выбранный на панели мультиметра, говорит нам о том, что измерения будут проводиться в пределах до 20 миллионов Ом.

Чтобы лучше разобраться с тем, как проверить сопротивление при помощи мультиметра, можно привести пример. Предположим, необходимо узнать сопротивление какой-либо детали или обычной катушки. Предположительно данный параметр составляет около 1000 Ом или 1кОм. В таком случае на приборе необходимо выставить предел, превышающий ориентировочный. Поэтому требуется переключатель перевести в положение, например, «2000». Если такого нет, выбираете следующее по величине. Лишь после этого можно приступать непосредственно к измерениям.

Сами же замеры проводятся специальными щупами. Необходимо правильно вставить их в соответствующие гнезда – черный в гнездо с подписью «com», красный щуп в отверстие «V/Ω». Убедиться в том, что все подключено верно, достаточно просто. Следует всего лишь соединить щупы друг с другом и проверить экран на мультиметре. Правильно подключенные щупы покажут нулевое сопротивление.

Измеряемые показатели – важные особенности тестера

При измерении сопротивления важно правильно читать полученные данные. Так, если результат на табло показывает значение, которое было выставлено в качестве ограничительного предела, то возможны два варианта развития событий. Либо прибор вышел из строя, что случается очень и очень редко. Либо предел указан неправильно, и, соответственно, требуется выставить следующее по величине ограничение. Поэтому переключатель переводится на одну позицию вверх. После чего можно еще раз выполнить измерения.

Чтобы результат был максимально точен, следует быть аккуратным и осторожным при работе с тестером. Особое внимание следует уделять оголенным участкам щупов. Не следует прикасаться к ним и измеряемым механизмам одновременно. В теле человека также имеется сопротивление, поэтому прибор покажет суммарный показатель – сопротивление человека и детали. Если этого не заметить, то неправильные расчет сопротивления могут привести к очень плачевным результатам в дальнейшем.

Измеряя сопротивление тестером, необходимо принимать во внимание следующие важные особенности работы с прибором:

Определение сопротивления запчасти, которая впаяна в какую-либо плату, — это процесс достаточно сложный, новичкам может быть даже не под силу. Проблема заключается в том, что мультиметр будет показывать общий показатель всей платы, поскольку проверяемая деталь напрямую связана с другими элементами сети. Чтобы выполнить измерения правильно, следует отсоединить один элемент с электрической платы, то есть отпаять его.
Тестирование многовыводных элементов сопровождается их обязательным предварительным демонтажом. Лишь после этого можно начинать замерять сопротивление при помощи встроенного омметра. В противном случае результат будет зафиксирован неверный.
Огромное значение имеют щупы, а также их целостность и исправность. Несколько абзацев выше мы рассказывали, как проверяется работоспособность прибора в целом. Соединив щупы, мы не только узнаем, работает ли тестер, но и целостность самих щупов.
Так, необходимо водить одним щупом по другому, не разъединяя их. Гарантией правильных и точных измерений будет неизменный ноль на дисплее. Если же во время подобных манипуляций значение постоянно изменяется и прыгает, то со щупами имеются определенные проблемы.
Аккумулятор также очень важен для выполнения точных измерений. Необходимо постоянно контролировать, чтобы встроенная батарея была заряжена, причем желательно до максимума. Как показывает практика, разряженный аккумулятор приводи к тому, что измерения получаются не совсем точными. Причем погрешность увеличивается по мере уменьшения заряда в батарее.

Если вы уже знаете, как измерить сопротивление при помощи мультиметра, то должны знать об одной интересной особенности. Тестер способен измерять напряжение, силу и тока и многие другие параметры. При этом измерения начинаются с высоких показателей ограничивающего предела.

Измеряя сопротивление, важно правильно читать полученный результат

Однако в случае с сопротивлением дело обстоит совсем наоборот, поскольку мы выставляем сначала низкий предел, постепенно перемещаясь к более высоким, если табло показывает в качестве результата единицу. Причина заключается в том, что такой метод замеров позволяет постепенно продвигаться вверх по шкале лимитов, дойдя наконец до нужного ограничителя, который и выдаст нам правильный и достоверный результат.

Сопротивление изоляции – как измерить показатель тестером

Померить сопротивление в обычных деталях достаточно просто, если придерживаться советов и рекомендаций, приведенных выше. Отдельного упоминания заслуживает лишь изоляция кабелей. Здесь ситуация обстоит несколько иным образом, поскольку неправильные действия могут привести к трагическим последствиям. В первую очередь необходимо предупредить начинающих электриков, что проведение подобных замеров должно выполняться исключительно в теплых и обогреваемых помещениях.

Если делать это на улице в холодное время года, то велик риск появления крошечных льдинок внутри кабельной оплетки. Вода является диэлетриком, то есть ее проводимость минимальна. По этой причине измерители сопротивления не смогут определить это водяные вкрапления. К тому же после помещения кабеля с холодной улицы в теплой комнате может появиться влажность внутри проводки.

Непосредственно измерение сопротивление изоляции кабелей выполняется следующим образом. Один щуп устанавливается на конце нулевого провода, который находится в распределительном щитке. Второй же щуп накладывается на конец фазного кабеля, находящегося в том же щитке. Концы при выполнении замеров рекомендуется отсоединить от клемм. Теперь остается только найти правильный предел и узнать значение сопротивления.

Полученное значение необходимо сравнить с эталонными параметрами, приведенными в Правилах устройства электроустановок. В таблицах, приведенных в ПЭУ, указаны данные в зависимости от различных факторов, включая сечение кабеля, его марку и многое другое. Если полученное значение изоляции находится в диапазонах, предусмотренных таблицами ПЭУ, значит, целостность проводки не нарушена, соответственно, никаких проблем выявлено не было.

Понравилась статья? Поделиться с друзьями:

Как измерить сопротивление мультиметром?

Мультиметр — доступный по цене аксессуар, который может использовать любой, кто хочет проверить сопротивление, напряжение и силу тока определенного устройства или объекта. На самом деле, в приличный мультиметр встроены десятки других функций, но в центре внимания этой статьи — измерение сопротивления.

Определение сопротивления довольно простое – это мера трудности, с которой электронам приходится проходить через объект.

Измеряется в Омах, но можно наткнуться и на другие архаичные единицы измерения, в зависимости от года выпуска мультиметра.

Однако нет необходимости знакомиться с другими единицами измерения, поскольку Ом является общепринятой единицей СИ, а значит, основной единицей измерения сопротивления. 1 Ом равен 1 вольту разницы на 1 ампер силы тока. Если вы не преданный профессионал, эта формула не так актуальна. Сопротивление конкретного объекта можно измерить цифровым или аналоговым мультиметром.

В этой конкретной статье мы рассмотрим как аналоговые, так и цифровые мультиметры , чтобы вы могли лучше понять различия, преимущества и недостатки каждого из них.

Измерение сопротивления цифровым мультиметром

Выберите элемент, сопротивление которого вы хотите измерить

Если вы хотите измерить сопротивление компонента, встроенного в существующую схему, лучше всего исключить его из схемы , демонтировав его. Измерение, когда он подключен, может дать неточные данные. На самом деле, чаще всего вы будете получать противоречивые результаты из-за помех от других компонентов в цепи. Поэтому лучше всего убрать из схемы тот объект, с которым вы планируете работать, и устранить помехи.

Перед доступом к плате обязательно отключите цепь питания.

Включение проводов в соответствующие гнезда

Многие неопытные люди склонны вставлять провода случайным образом, несмотря на цветовую маркировку. Большинство современных мультиметров имеют красный и черный свинец с соответствующими цветами на корпусе устройства. Другими словами, если у вас есть цветные провода, подключите черный к черному разъему и сделайте то же самое с красным. Таким образом, вы можете быть уверены, что на этом пути не будет ошибок.

По правде говоря, большинство устройств просто не дадут никаких результатов, если провода не подключены к правильной розетке.

Кроме того, у большинства моделей есть пара розеток на корпусе. Другие порты используются для измерения силы тока и напряжения. Один порт сопротивления обычно имеет маркировку 9.0003 «COM» (общий) , тогда как другой помечен греческой буквой Омега (Ω) , которая является символом Ома.

Вставьте черный провод в разъем COM, а красный — в разъем с маркировкой Omega.

Выбор диапазона

Чтобы получить точные показания, вы должны сначала выбрать соответствующий диапазон . Этот конкретный шаг может быть довольно неприятным, особенно если вы не уверены, какой диапазон выбрать. Общий спектр может варьироваться от 1 Ом до мегаом (миллион).

Некоторые современные устройства имеют режим автоматического выбора, а большинство других — нет. Если у вас нет измерителя с автоматическими функциями, вы можете найти соответствующий диапазон, используя простой метод, описанный ниже –

Начните со средних настроек диапазона <= 20 кОм
Контакт одного конца компонента с одним выводом и наоборот
Если отображаемое сопротивление равно нулю (0), диапазон слишком велик
Если отображаемое сопротивление равно OL (перегрузка), диапазон слишком низкий
Если отображаемое сопротивление является числом, отличным от 0, устанавливается диапазон

Не забудьте проверить применяемый диапазон при считывании значений. Например, если вы получили значение 30 и выбрали шкалу кОм, это означает, что значение равно 30 кОм, а не 30 Ом.

Чтобы перепроверить показания, попробуйте уменьшить диапазон и посмотрите, получите ли вы похожие или одинаковые результаты. Кроме того, если вы стремитесь к более высокой точности, используйте более низкие масштабы.

Подтверждение результатов

Как только вы нашли правильный диапазон, пришло время для окончательного чтения. Это не сильно отличается от предыдущего шага, за исключением того, что теперь у вас есть правильный спектр .

Поместите один провод на один конец, а другой — на другой конец измеряемого компонента. Подождите, пока числа перестанут колебаться, и как только они это сделают – должно отображаться сопротивление.

Всегда помните, на каких весах вы находитесь. Например, если вы получаете показание 0,1 на килоомной шкале, это означает, что сопротивление компонента составляет 0,1 кОм.

Выключите прибор

По завершении выключите мультиметр.

Если вы ищете дополнительную информацию о мультиметрах или обзоры цифровых мультиметров , пожалуйста, ознакомьтесь с нашей информацией.

Измерение сопротивления с помощью аналогового устройства

Выберите элемент

Первый шаг одинаков независимо от типа используемого мультиметра. Выберите компонент, сопротивление которого вы хотите измерить, и исключите его из схемы . Опять же, вы можете измерять значения, пока компонент интегрирован в схему, но результаты будут непоследовательными и неточными.

Вставьте щупы в необходимые гнезда.

Как и цифровые устройства, аналоговые также имеют несколько портов. Очень важно, чтобы вы вставляли провода в правильные порты, иначе вы не получите никаких показаний. Есть два способа сделать это правильно — по цвету или по маркировке .

Если в устройстве есть порты с цветовой маркировкой, вставьте соответствующие цвета — это просто. Красный провод входит в красный порт, а черный — в черный порт.

Если разъемы не имеют цветовой маркировки, вставьте черный провод в COM-порт, а красный — в разъем, обозначенный символом Ом .

Определение диапазона

Определение диапазона мало чем отличается от метода, используемого с цифровыми единицами измерения. Самая большая разница в отображении . Если вы не уверены в диапазоне, вы можете использовать вышеупомянутый метод еще раз с небольшими отличиями.

Если стрелка колеблется по шкале и останавливается на определенном значении, вы нашли правильный диапазон.
Если стрелка качается влево, установленный диапазон слишком мал. Обнулите мультиметр и начните с увеличенного диапазона.
В случае, если стрелка качается в правую сторону, необходимо уменьшить диапазон и повторить попытку после повторной обнуления прибора.
Не забывайте сбрасывать аналоговый мультиметр всякий раз, когда вы проводите новые измерения. Самый простой способ сделать это — соединить оба конца проводов вместе.

Проведение измерений

Прикоснитесь к противоположным концам компонента обоими выводами, как вы делали это на предыдущем шаге. Имейте в виду, что сопротивление на аналоговом блоке обычно идет справа налево.

Правая сторона равна нулю, тогда как крайняя левая сторона обычно составляет около двух кОм, в зависимости от модели. Вы также должны иметь в виду, что на экране есть несколько шкал, что означает, что вы должны оставаться сфокусированными и читать правильную .

Чтение результатов

После того, как вы коснулись компонента и убедились, что шкала правильная, стрелка должна указывать на правильное значение. Следовательно, если вы установили диапазон на 100 Ом, а стрелка останавливается на цифре 8, это означает, что сопротивление в этом случае составляет 80 Ом.

Чтение результатов довольно просто, но многие люди не знают, как это сделать, потому что не знают, к какой шкале обращаться. Одной из распространенных ошибок является неучет префикса «мега» или «кило». Другими словами, если вы видите, что стрелка останавливается на цифре 5, это не означает, что сопротивление равно 5 Ом. Вместо этого это означает, что это 5 x выбранный вами масштаб .

Например, если вы выбрали килоомы и получили значение 5, это означает, что сопротивление равно 5000 Ом или 5 кОм.

Не забудьте установить напряжение в верхний диапазон

После завершения работы с аналоговым мультиметром убедитесь, что шкала напряжения установлена на максимальное значение . Это предотвратит возможные повреждения, если кто-то после вас решит использовать прибор и не проверит ранее установленный диапазон.

Заключение

Как видите, любой может измерить сопротивление мультиметром, если знает, как это делать правильно. Неправильное использование мультиметра может быть опасным в некоторых случаях, но самая большая опасность, с которой вы сталкиваетесь, — это поломка самого устройства при проведении измерений с выбранным неправильным спектром шкалы.

Существует множество бытовых приборов, которые время от времени требуют проверки. Вместо того, чтобы нанимать профессионала и платить ему за его услуги, вы можете провести большую часть тестирования самостоятельно с помощью подходящего мультиметра. Если вам нужен недорогой мультиметр, обратите внимание на мультиметры до 50 долларов США .

Это руководство предназначено для того, чтобы дать вам представление о том, как проводить простые измерения и сэкономить время и деньги . С другой стороны, если вы недостаточно уверены в себе и боитесь иметь дело с электричеством, не стесняйтесь попросить кого-нибудь помочь вам или нанять профессионала. Как мы все знаем, к электричеству нельзя относиться легкомысленно, независимо от опыта.

Как измерить сопротивление мультиметром » Electronics Notes

Знать, как измерять сопротивление с помощью мультиметра, легко — здесь мы приводим некоторые рекомендации о том, как выполнять измерения сопротивления с помощью мультиметра, а также даем несколько советов и советов.

Учебное пособие по мультиметру Включает:
Основы работы с измерительным прибором Аналоговый мультиметр Как работает аналоговый мультиметр Цифровой мультиметр цифровой мультиметр Как работает цифровой мультиметр Точность и разрешение цифрового мультиметра Как купить лучший цифровой мультиметр Как пользоваться мультиметром Измерение напряжения Текущие измерения Измерения сопротивления Проверка диодов и транзисторов Поиск неисправностей транзисторных цепей

Одним из важных измерений, которые можно выполнить с помощью мультиметра, является измерение сопротивления. Это может быть сделано не только для проверки точности резистора или его правильной работы, но измерения сопротивления могут потребоваться и во многих других сценариях.

Это может быть измерение сопротивления неизвестного проводника или проверка на наличие коротких замыканий и обрывов.

На самом деле есть много случаев, когда измерение сопротивления представляет большой интерес и важность. Во всех этих случаях мультиметр является идеальным средством измерения сопротивления

Основы измерения сопротивления

При измерении сопротивления все мультиметры используют один и тот же принцип, независимо от того, являются ли они аналоговыми или цифровыми мультиметрами. На самом деле другие формы испытательного оборудования, измеряющего сопротивление, также используют тот же основной принцип.

Основная идея заключается в том, что мультиметр подает напряжение на два щупа, и это вызывает протекание тока в объекте, сопротивление которого измеряется. Измеряя сопротивление, можно определить сопротивление между двумя щупами мультиметра или другого элемента контрольно-измерительного оборудования.

Как измерить сопротивление аналоговым мультиметром

Аналоговые мультиметры хороши для измерения сопротивления, хотя есть несколько моментов, на которые следует обратить внимание в отношении того, как это делается.

Первое, на что следует обратить внимание, это то, что измеритель сам реагирует на ток, протекающий через тестируемый компонент. Высокое сопротивление соответствует низкому току, и стрелка измерителя располагается на левой стороне циферблата, а низкое сопротивление соответствует более высокому току, а стрелка измерителя отклоняется больше, поэтому она появляется на правой стороне циферблата как показано ниже.

Также можно заметить, что калибровки становятся намного ближе друг к другу, когда сопротивление становится выше, т.е. на левой стороне циферблата.

Калибровка лицевых сторон аналогового мультиметра

Еще один аспект использования аналогового мультиметра для измерения сопротивления заключается в том, что измеритель необходимо «обнулить» перед измерением. Это делается путем соединения двух щупов вместе так, чтобы возникло короткое замыкание, а затем с помощью элемента управления «ноль», чтобы получить отклонение полной шкалы на измерителе, то есть ноль омов.

Каждый раз при изменении диапазона необходимо обнулить счетчик, поскольку положение может меняться от одного диапазона к другому. Счетчик необходимо обнулить, потому что отклонение полной шкалы будет меняться в зависимости от таких аспектов, как состояние батареи.

Для измерения сопротивления аналоговым мультиметром необходимо выполнить несколько простых шагов:

Выберите элемент для измерения: Это может быть что угодно, где сопротивление необходимо измерить и оценить, каким может быть сопротивление.
Вставьте щупы в необходимые гнезда Часто мультиметр имеет несколько гнезд для щупов. Вставьте их или убедитесь, что они уже находятся в правильных гнездах. Обычно они могут быть помечены COM для общего, а другие, где виден знак омов. Обычно он совмещен с гнездом для измерения напряжения.
Выберите требуемый диапазон Аналоговый мультиметр должен быть включен и выбран требуемый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечен максимальным значением сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже максимума диапазона, но близко к нему. Таким образом, можно выполнить наиболее точное измерение сопротивления.
Обнуление счетчика: Необходимо обнулить счетчик. Это делается путем плотного соединения двух щупов вместе, чтобы вызвать короткое замыкание, а затем отрегулировать регулятор нуля, чтобы получить показания нулевого сопротивления (полное отклонение шкалы). Этот процесс необходимо повторить, если диапазон изменен.
Выполните измерение Когда мультиметр готов к измерению, щупы можно приложить к измеряемому объекту. При необходимости диапазон может быть скорректирован.
Выключите мультиметр. После измерения сопротивления целесообразно установить переключатель функций в положение высокого напряжения. Таким образом, если мультиметр снова используется для другого типа показаний, то не будет причинен ущерб, если он будет использован непреднамеренно без выбора правильного диапазона и функции.

Аналоговые мультиметры идеально подходят для измерения сопротивления. Они относительно дешевы и предлагают достаточно хороший уровень точности и общих характеристик. Обычно они обеспечивают уровень точности, которого более чем достаточно для большинства задач.

Как измерить сопротивление цифровым мультиметром, DMM

Измерение сопротивления с помощью цифрового мультиметра проще и быстрее, чем измерение сопротивления с помощью аналогового мультиметра, поскольку нет необходимости обнулять измеритель. Поскольку цифровой мультиметр дает прямое считывание измерения сопротивления, аналоговые мультиметры также не имеют аналога обратного считывания.

Для измерения сопротивления цифровым мультиметром необходимо выполнить несколько простых шагов:

Выберите элемент для измерения: Это может быть что угодно, где сопротивление необходимо измерить и оценить, каким может быть сопротивление.
Вставьте щупы в необходимые гнезда Часто цифровой мультиметр имеет несколько гнезд для щупов. Вставьте их или убедитесь, что они уже находятся в правильных гнездах. Обычно они могут быть помечены COM для общего, а другие, где виден знак омов. Обычно он совмещен с гнездом для измерения напряжения.
Включить мультиметр
Выберите требуемый диапазон Цифровой мультиметр должен быть включен и выбран требуемый диапазон. Выбранный диапазон должен быть таким, чтобы можно было получить наилучшие показания. Обычно функциональный переключатель мультиметра помечен максимальным значением сопротивления. Выберите тот, где оценочное значение сопротивления будет ниже максимума диапазона, но близко к нему. Таким образом, можно выполнить наиболее точное измерение сопротивления.
Выполните измерение Когда мультиметр готов к измерению, щупы можно приложить к измеряемому объекту. При необходимости диапазон может быть скорректирован.
Выключите мультиметр После измерения сопротивления мультиметр можно выключить для сохранения батарей. Также целесообразно установить переключатель функций в положение высокого напряжения. Таким образом, если мультиметр снова используется для другого типа показаний, то не будет причинен ущерб, если он будет использован непреднамеренно без выбора правильного диапазона и функции.

Цифровые мультиметры идеально подходят для измерения сопротивления. Они относительно дешевы и обеспечивают высокий уровень точности и общей производительности.

Общие меры предосторожности при измерении сопротивления

Как и при любом измерении сопротивления, необходимо соблюдать некоторые меры предосторожности. Таким образом можно предотвратить повреждение мультиметра и выполнить более точные измерения.

Измерение сопротивления, когда компоненты не подключены к цепи: Всегда рекомендуется , а не измерять сопротивление элемента, который находится в цепи. Всегда лучше проводить измерение компонента отдельно от цепи. Если измерение производится внутри цепи, то все остальные компоненты вокруг него будут иметь влияние. Любые другие пути, по которым будет проходить ток, повлияют на показания, сделав их в некоторой степени неточными.
Не забудьте убедиться, что на тестируемую цепь не подается питание. В некоторых случаях необходимо измерять значения сопротивления непосредственно в цепи. При этом очень важно убедиться, что цепь не питается от . Мало того, что любой ток, протекающий в цепи, сделает недействительными любые показания, но если напряжение будет достаточно высоким, результирующий ток может повредить мультиметр.
Убедитесь, что конденсаторы в тестируемой цепи разряжены. Опять же, при измерении значений сопротивления в цепи необходимо убедиться, что все конденсаторы в цепи разряжены. Любой ток, протекающий из-за них, приведет к изменению показаний счетчика. Также любые разряженные конденсаторы в цепи могут заряжаться в результате тока мультиметра, и в результате может потребоваться некоторое время для установления показаний.
Помните, что диоды в цепи вызывают разные показания в любом направлении При измерении сопротивления в цепи, включающей диоды, измеренное значение будет другим, если соединения поменять местами. Это связано с тем, что диоды проводят ток только в одном направлении.
Путь утечки через пальцы может в некоторых случаях изменить показания. При выполнении некоторых измерений сопротивления необходимо удерживать резистор или компонент на измерительных щупах мультиметра. Если выполняются измерения высокого сопротивления, путь утечки через пальцы может стать заметным. При некоторых обстоятельствах путь сопротивления через пальцы может измеряться всего несколькими мегаомами, и в результате это может стать значительным. К счастью, уровни напряжения, используемые в большинстве мультиметров при измерении сопротивления, невелики, но некоторые специализированные измерители могут использовать гораздо более высокие напряжения. Разумно проверить.

Измерять сопротивление мультиметром очень просто и удобно. Что касается измерения сопротивления, то это довольно просто как для аналоговых, так и для цифровых мультиметров, и процесс практически одинаков в обоих случаях, хотя показания могут быть не такими простыми, если сопротивление велико, и измерение должно быть снято там, где калибровки близки друг к другу. Тем не менее, какое бы испытательное оборудование ни использовалось, сопротивление легко измерить.
