Где взять 12 Вольт в домашних условиях?
Большинство домашних приборов работает от 12 В. Это напряжение стандартно для большинства блоков питания от ноутбуков и автомобильных аккумуляторов. Поэтому так часто можно встретить приборы и элементы, работающие от 12В. Например, светодиодные ленты, вентиляторы, усилители и многое другое работает от источника тока с таким напряжением. Но как получить заветные Вольты дома?
Если нет возможности что-то купить.
Нужно понимать, что напряжение – не ключевой показатель при подключении чего-либо к источнику тока. Более важным является мощность – произведение силы тока и напряжения. Так, если мы возьмем АКБ от ноутбука и автомобильный, и оба они будут обладать одинаковым напряжением, то у ноутбучного сила тока составит 4-8 Ампер, а у автомобильного пусковые токи достигают 200-900 А. Это все нужно учитывать при выборе источника тока, но сосредоточимся пока на конкретной цели – 12 Вольт в домашних условиях.
Самым простым способом обладают владельцы стационарных ПК.
У них уже есть готовый источник тока на 12 В, поскольку в 99% случаев блок питания имеет один или несколько свободных разъемов питания. У молекса это крайний желтый провод. В разъеме SATA (для дисков) нет разметки по цветам, но это тоже крайний штекер. Лучше померять мультиметром, чтобы не ошибиться. Я пользуюсь UT33D+ – он дешевый, но с хорошей точностью.
Второй вариант – питание от старых приборов. Если вы не выбрасываете технику после поломки, то можно извлечь понижающий трансформатор с подходящими значениями. Та же светодиодная лента со встроенным питанием имеет миниатюрный трансформатор с 220 на 12 Вольт, но низкой мощностью в пределах 5 Вт, не более.
Последний вариант – сделать составной аккумулятор из батарей. Если, к примеру, у вас есть старый аккумулятор от ноутбука, то его можно разобрать и найти там несколько батарей. Уверен, сдохли из них не все, а поставив оставшиеся последовательно можно получить заветные 12 В. Правда их придется как-то заряжать, но это уже другой вопрос.
Если Вы готовы потратить немного денег.
Первым делом нужно обратить внимание на рынок подержанной и не рабочей техники. В большинстве случаев выходят из строя модули, которые не подвергаются ремонту или стоят дорого и в таком ремонте нет смысла. Элементы питания в таком случае почти всегда функционируют как положено. Это старые магнитофоны (кассетные вообще частенько раздают даром), зарядки от телефонов и ноутбуков, бритвы, вентиляторы и так далее. Если удастся заполучить что-либо из крупной техники, то Вы получите источник питания с большой мощностью.
Блоки питания – очевидный способ получить 12 Воль из 220ти. Но не всегда есть смысл брать лабораторный блок питания или промышленный БП. Тот же компьютерный блок может легко работать всего на одного потребителя в 12 В не потребляя много из розетки. К слову, потребление легко замерить, если купить портативный счетчик электроэнергии. Старый БП для ноутбука скорее всего будет выдавать больше 12, но если правильно подобрать мощность, то можно ненадолго запитать нужный прибор.
Если Вам не нужна высока мощность, можно приобрести понижающий трансформатор. Эта радиодеталь не стоит больших денег и продается как отдельно, так и в составе преобразователей напряжения.
самоделки
24.07.2018 00:00:00
Просмотры: 17152
Рекомендуемые товары
Как сделать аккумулятор на 12В из аккумуляторов 18650
Статья обновлена: 2022-09-30
Аккумуляторные батареи номинальным напряжением 12 вольт используют в подводных камерах, шуруповертах, радиоуправляемых моделях, медицинских приборах и других устройствах. Как и другие АКБ, такие источники питания можно купить в готовом виде или собрать своими руками из отдельных элементов.
Принцип сборки Li-ion батареи на 12 В

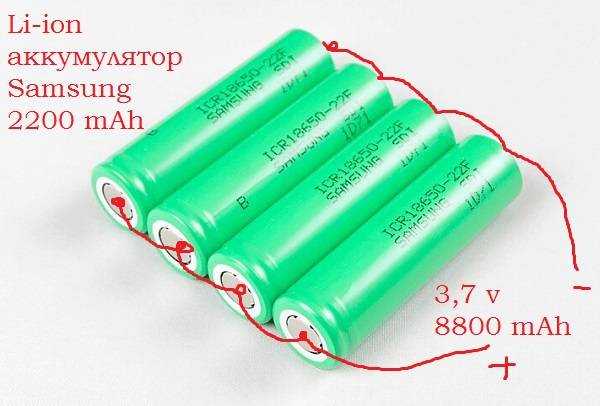

Единичный аккумулятор Li-ion типа имеет номинальное напряжение 3,6 или 3,7 В, а модели с типом химии LiFePO4 – 3,2 В. Для получения большего вольтажа ячейки соединяются последовательно. Например, для сборки аккумуляторной батареи на 12 В нужно соединить последовательно 3–4 литиевых элемента.
Чтобы получить увеличенный запас емкости, нужно вначале соединить «банки» параллельно. Аккумуляторы используются незащищенные, а для защиты от перенапряжения, глубокого разряда и других вредных факторов батарея оснащается БМС платой.
Схемы сборки
Для сборки литиевых батарей номинальным напряжением 12 В из аккумуляторов 18650 и других типоразмеров используют схемы:
- 3S1P, 3S2P, 3S3P, 3S4P, …, 3S15P, 3S16P;
- 4S1P, 4S2P, 4S3P, 4S4P, …, 4S15P, 4S16P и т.д.
Количество последовательных соединений указывается коэффициентов при букве S, а параллельных – коэффициентом при букве P. Схема сборки выбирается в зависимости от параметров соединяемых элементов питания и характеристик, которые нужно получить в итоге.
Характеристики аккумуляторов 18650
В таблице приведены технические параметры популярных аккумуляторов форм-фактора 18650:|
Аккумулятор |
Емкость, мАч |
Максимальная токоотдача, А |
Номинальное напряжение, В |
Диапазон рабочих напряжений, В |
|
Samsung 33G |
3300 |
7 |
3,7 |
2,7–4,2 |
|
LG HE4 |
2500 |
20 |
||
|
Panasonic 18650PF |
2900 |
10 |
||
|
Samsung 30Q |
3000 |
10 |
||
|
Samsung 25R |
2500 |
25 |
||
|
Macroson |
2600 |
7 |
||
|
BAK N18650CNP |
2500 |
25 |
||
|
Panasonic 18650BD |
3200 |
10 |
3,6 |
|
|
LG Mh2 |
3200 |
10 |
||
|
SONY VTC6 |
3000 |
30 |
||
|
|
2600 |
7 |
||
|
EVE INR18650 25P |
2500 |
25 |
||
|
LiFePO4 Exell Battery |
1500 |
30 |
3,2 |
2–3,6 |
Чтобы собрать батарею напряжением ≈12 вольт, нужно последовательно соединить 3 или 4 литий-ионных аккумулятора.
Количество параллелей выбирается в зависимости от необходимой емкости и допустимых размеров АКБ. Например, по схеме 3S3P из Li-ion ячеек типоразмера 18650 получим батарею с размерами 70х75х75 мм. Ее номинальное напряжение составит 11,1 В, а емкость – от 7500 до 9900 мАч, в зависимости от параметров выбранных ячеек.
Из таблицы видно, что у одних элементов питания выше емкость, а у других – допустимые токовые нагрузки. Это связано с различиями в химическом составе. Для питания устройств с интенсивным потреблением энергии (например, для шуруповертов и других видов портативного электроинструмента) нужны высокотоковые элементы. Хоть запас емкости у них и ниже, такие ячейки обеспечат стабильно высокую токоотдачу и не будут ощутимо нагреваться при работе.
Как сделать АКБ?
Аккумуляторные батареи собираем по заранее выбранной схеме из идентичных ячеек 18650 – одного бренда и серии. В таком случае легче отобрать элементы с полностью совпадающими значениями емкости и внутреннего сопротивления.
Перед сборкой напряжение на «банках» выравниваем зарядкой. Ячейки соединяем параллельно, а затем последовательно.
Для этого применяем аппарат контактной сварки и никелевую ленту. Ее нарезаем на отрезки с запасом длины 1 см, накладываем на контакты и привариваем с соблюдением используемой схемы. К полученной батарее припаиваем BMS плату и силиконовые AWG провода с разъемами ХТ60. Они будут использоваться для зарядки батареи и подключения к ней нагрузки. Дополнительно можно установить на АКБ индикатор заряда и его выключатель.
Готовую батарею проверяем в цикличном режиме – поочередно разряжаем под нагрузкой и заряжаем током 0,5С. Например, для батареи емкостью 7800 мАч и используем зарядный ток 3,9 А. Если АКБ работает хорошо (нормально питает нагрузку и принимает заряд, не греется), ее можно упаковывать в стеклотекстолит и термоусадочную трубку подходящих размеров. После нагрева феном она плотно покроет поверхность АКБ и обеспечит ей необходимую изоляцию.
Читайте в нашей предыдущей статье о том, как правильно заряжать аккумулятор шуруповерта.
2022-09-30
Комментарии: 0
Просмотры: 7231
Комментарии
Краткое и понятное руководство
12-вольтовая батарея — это перезаряжаемая батарея, популярность которой возросла из-за множества различных применений. Как энтузиасту электроники, ваша потребность в получении знаний и опробовании других проектов постоянно растет. Сегодня вы узнаете о 12-вольтовых батареях!
В этой статье мы расскажем, что вам нужно знать о работе и о том, как сделать свой самодельный рюкзак! Кроме того, этапы операции важны и просты для выполнения при изготовлении аккумуляторной батареи.
Его легко сделать самому!
Что такое аккумулятор? Батарейный блок — это группа перезаряжаемых батарей, которые устанавливаются и работают вместе как единое целое.
Следовательно, количество ячеек определяет, какое напряжение и емкость в ампер-часах будет иметь фактическая аккумуляторная батарея. Аккумуляторная батарея обеспечивает питание, повышая напряжение нескольких батарей.
(аккумуляторная батарея)
2. Каковы принципы работы 12-вольтовой батареи?(Как это работает)
12-вольтовая батарея разделена на шесть ячеек, каждая из которых имеет напряжение холостого хода приблизительно 2 вольта. В результате получается около двенадцати вольт. При последовательном соединении двух аккумуляторов их выходное напряжение увеличивается. Но батарей в серии означают повышенную нагрузку на каждую ячейку, а это не то, что нам нужно. Вместо этого вам следует параллельно соединить ячейки. Следовательно, это уменьшит нагрузку на каждую ячейку и одновременно увеличит вашу емкость в ампер-часах.
(Простая электрическая цепь)
Типичная 12-вольтовая батарея работает путем преобразования химической энергии в электрическую посредством химической реакции внутри нее.
Эта химическая реакция происходит между цинковыми электродами (анод) и диоксидом марганца (электролит). Затем он создает поток электронов через анод, который заряжает вашу батарею.
Химические реакции внутри батарей не на 100% эффективны, потому что во время этого процесса часть энергии теряется в виде тепла. Таким образом, было бы полезно, если бы вы всегда перезаряжали их до того, как они полностью разрядятся, чтобы избежать любого повреждения или снижения емкости. 9
электрические компоненты держатель корпуса или трубкиВот как легко настроить аккумулятор.
- Во-первых, найдите корпус, вмещающий до шести ячеек. Расположите отдельные ячейки так, чтобы отрицательная клемма соединилась с положительной клеммой других ячеек.
- Кроме того, вам понадобится шесть свинцово-кислотных аккумуляторов, чтобы составить этот аккумуляторный блок на 12 В. Каждый из них должен иметь выходное напряжение около двух вольт, что необходимо для вашего проекта.
- Кроме того, везде используйте батареи одного типа. Вы должны совместно спаять эти шесть ячеек 2v. Таким образом, у вас будет прочная связь между всеми элементами аккумуляторной батареи.
(тот же тип батарей)
Выполните следующие простые действия.- Сначала подсоедините положительные клеммы каждой ячейки к отрицательной клемме следующей ячейки. Это должно быть вашей договоренностью.
(Батарейки на столе)
- Затем соедините концы держателей ячеек с помощью проводов. Вы можете прикрепить провода к каждому концу первой и последней батареи. Помните, что один должен быть проводом отрицательной клеммы, а другой — проводом положительной клеммы.
(пустой держатель для батареек)
- Затем возьмите батарейки и поместите их в держатель. Суммарное напряжение от пачки 12в.
(Батарейки в держателе)
- Вы готовы к работе с 12-вольтовой батареей! Эта компоновка также может работать с 8 батареями 1,5 В и двумя батареями цилиндрической формы 6 В.
(Дополнительные советы)
Важные советы.- Во-первых, при использовании двух цилиндрических 6-вольтовых батарей, вот хак. Соедините отрицательную клемму первой ячейки с положительной клеммой второй ячейки батареи. Вы можете легко сделать это, поместив две одинаковые батареи в трубку, а затем плотно соединив их скотчем. В результате выходное напряжение аккумуляторной батареи должно быть 12В.
- Свинцово-кислотные батареи — это то, что мы называем батареями «глубокого цикла», и это означает, что они могут выдерживать полную разрядку без повреждений в течение срока службы батареи. Вы можете соединить несколько ячеек, подключив батареи последовательно и параллельно.
- Наконец, батареи всегда должны храниться в вертикальном положении, когда они не используются. Это предотвратит выливание электролита и предотвратит коррозию любой из клемм аккумулятора.
(Импульс)
4. Применение самодельного 12-вольтового аккумуляторного блока Вот список способов использования самодельного 12-вольтового аккумуляторного блока.
- Во-первых, 12-вольтовый аккумулятор может питать 12-вольтовые фонари и 12-вольтовые приборы для кемпинга и отдыха.
- Также их можно использовать для питания 12-вольтовых детекторов дыма.
- 12-вольтовые свинцово-кислотные аккумуляторные батареи применяются в электроинструментах на 12 В, таких как дрели на 12 В и ручные циркулярные пилы на 12 В-26.
- Кроме того, они привыкли питать камеры на 12 В вместо обычных батарей 12 D.
- Наконец, 12-вольтовые аккумуляторы могут хорошо питать 12-вольтовые лебедки.
(Батареи)
ЗаключениеНадеемся, вам понравилось узнавать, как сделать 12-вольтовую батарею. Для получения дополнительной информации по изготовлению типичного 12-вольтового аккумуляторного блока обращайтесь к нам!
Как и зачем подключать 12-вольтовую систему с 2 батареями для получения 12 или 24 вольт
| Характеристики
Ron RollingsВ зависимости от того, как они подключены, две 12-вольтовые батареи дают 12-вольтовую систему с удвоенной силой тока или более эффективную 24-вольтовую систему с удвоенной скоростью запуска
Легковые автомобили, грузовики, внедорожники , а автодома по разным причинам работают от двух 12-вольтовых аккумуляторов.
- Будет 12 вольт (около 14,2 вольт с генератором), если батареи не соединены вместе, а изолированы друг от друга. Вы можете иметь два отдельных жгута или использовать изолятор батареи или селекторный переключатель.
- Будет 12 вольт, если батареи соединены вместе по схеме параллельно : положительная клемма к положительной клемме и отрицательная к отрицательной. Выходной сигнал усилителя будет суммой нескольких аккумуляторов, подключенных таким образом.
- Будет 24 вольта (около 28 вольт с генератором), если две 12-вольтовые батареи соединены вместе в серии : Подсоедините положительную клемму одной батареи к отрицательной клемме другой батареи. Напряжение удваивается, а амперы остаются прежними.
Примеры использования двух аккумуляторов:
Балласт для гоночных автомобилей: Две батареи, установленные на багажнике, могут обеспечить необходимый балласт, особенно в классах, где правила запрещают использование специального балласта.
Автомобиль только для буксировки без генератора: Если у вас нет генератора, но вы используете современную мощную систему зажигания и другие потребляющие ток устройства (такие как электрический водяной насос, электрический топливный насос, транс- тормоза, соленоиды закиси азота и коробки задержки) в дрэг-каре одна батарея может быть предназначена только для системы зажигания, а другая питает остальных потребителей тока.
Изолятор батареи отделяет вспомогательную батарею от основной батареи, чтобы дополнительные нагрузки не разряжали батарею. Показанный здесь Powermaster PN 194 имеет номинал 200 ампер и (по состоянию на июнь 2020 года) стоит 143,99 доллара на Summit Racing.
Это позволяет генератору заряжать как основную, так и вспомогательную батареи во время движения автомобиля, но при выключении вспомогательная батарея, используемая для питания звуковой системы, разряжается.Жесткий запуск с высокой компрессией и большим опережением: Параллельная работа нескольких аккумуляторов генерирует больше ампер при холодном запуске во время запуска, хотя напряжение по-прежнему составляет 12 вольт. Современные высокопроизводительные аккумуляторы и стартеры настолько эффективны, что обычно это не проблема; прежде чем что-либо делать, сначала проверьте чрезмерное падение напряжения или плохое заземление на кабелях стартера, а не слабую батарею или стартер.
В базовой форме, вот разница между двумя 12-вольтовыми батареями, соединенными последовательно и параллельно. Параллельная схема по-прежнему генерирует 12 вольт, но удваивает выходную силу тока. Последовательная схема дает 24-вольтовую систему, но сила тока не меняется.
24 вольта на стартер и соленоид заставляют его крутить в два раза быстрее, чем 12 вольт.Фото предоставлено: МАРЛАН ДЭВИС
Предельная мощность проворачивания: Когда даже две 12-вольтовые батареи, подключенные параллельно, не могут справиться с работой, или если вы автомобиль аварийной службы AAA, который должен, крюком или мошенник, начинай что-нибудь, пора выжать 24 вольта, подключив аккумуляторы последовательно. Подсоедините положительную клемму одной батареи к отрицательной клемме другой батареи (см. рисунок). Это обеспечивает большую мощность запуска, чем даже две 12-вольтовые батареи, подключенные параллельно. Пускатели с прерывистым режимом работы могут работать с 24-вольтами, ну, с перерывами.
Постоянное 24 вольта: Если этого достаточно для реактивного истребителя, то этого достаточно для моей машины. Кроме того, я просто пускаю слюни на все эти трюки в магазине излишков.
Проблема в том, что полное преобразование 24-вольтового напряжения в автомобиле может оказаться нецелесообразным в реальном мире. Автомобильные аксессуары с постоянным режимом работы не будут долго выдерживать 24 В (если вообще выдержат), а 24-вольтовые заменители повседневных автомобильных запчастей могут оказаться непрактичными или недоступными. (Но если две 12-вольтовые батареи подключены к 24-вольтовой системе, вы все равно можете использовать 12-вольтовый генератор для их зарядки.)
Двойная 12/24-вольтовая система: Еще один «поворот» проводки заключается в использовании соленоида непрерывного действия Littelfuse (ранее Cole Hersee) для создания распределительной цепи « последовательно/параллельно », которая генерирует 24 вольта при вращении коленчатого вала. , затем по умолчанию возвращается к 12 вольтам для питания всего остального при нормальных условиях работы.
