Как крепить стропила: Крепление стропил — как правильно крепить стропила к мауэрлату (видео и фото)

крепление стропил к мауэрлату, к балкам перекрытия, к стене

Прочность крыши — это суммарная прочность и качество всех ее составляющих элементов: стропил, балок, конькового прогона и обрешетки. А также то, насколько крепко и грамотно эти элементы соединены между собой. Ведь разобраться с сечением и расчетом нагрузки крыши способен почти каждый из нас, но вот как закрепить стропила так, чтобы крыша служила верой и правдой не менее полувека?

На самом деле это — целая наука, и в каждом виде кровельного узла есть свои плюсы и минусы, и один и тот же вид крепления может оказать самое разное влияние на прочность разных крыш. Поэтому давайте подойдем к этому вопросу со всей ответственностью!

Как вы видите, все выполнимо своими руками:

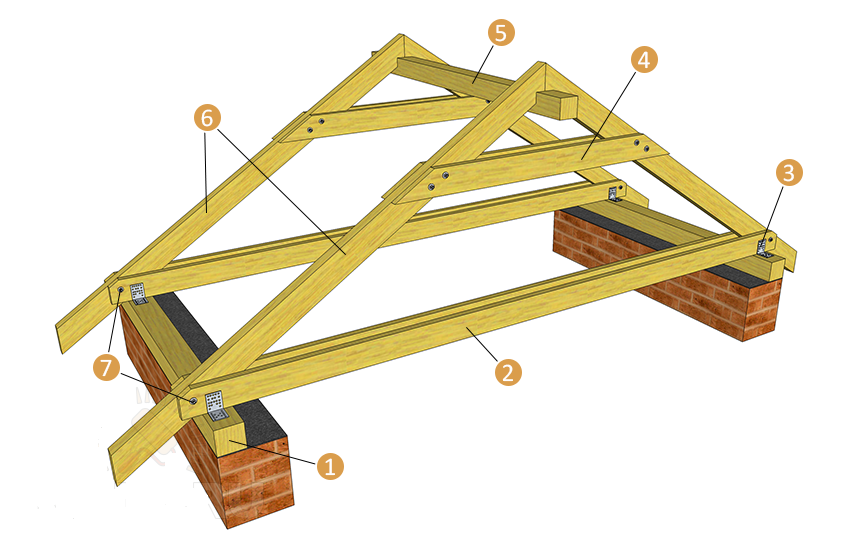

Существует два вида стропил — наслонные и висячие. Основные конструкционные особенности:

Висячие стропила отличаются тем, что всегда опираются верхними концами друг в друга и под их местом стыка опоры нет.

А чтобы уравновесить нагрузку от крыши, в нижнюю часть их стропил соединяют еще одним элементом – затяжкой.

Получается правильный треугольник, у которого на растяжение работает только нижний элемент. Еще одна балка в крыше, куда так же нужно крепить стропила, называется лежнем. Она расположена горизонтально и поддерживает коньковый прогон.

Именно те места, где стропила крепятся к элементам крыши, и называются опорным узлом:

Опорный узел далеко не всегда статичный – иногда его приходится делать подвижным, если на какой-то конструктивный элемент действуют непостоянные нагрузки. Это как колесо у автомобиля, которое сжимается, крутится, сдавливается и поворачивается.

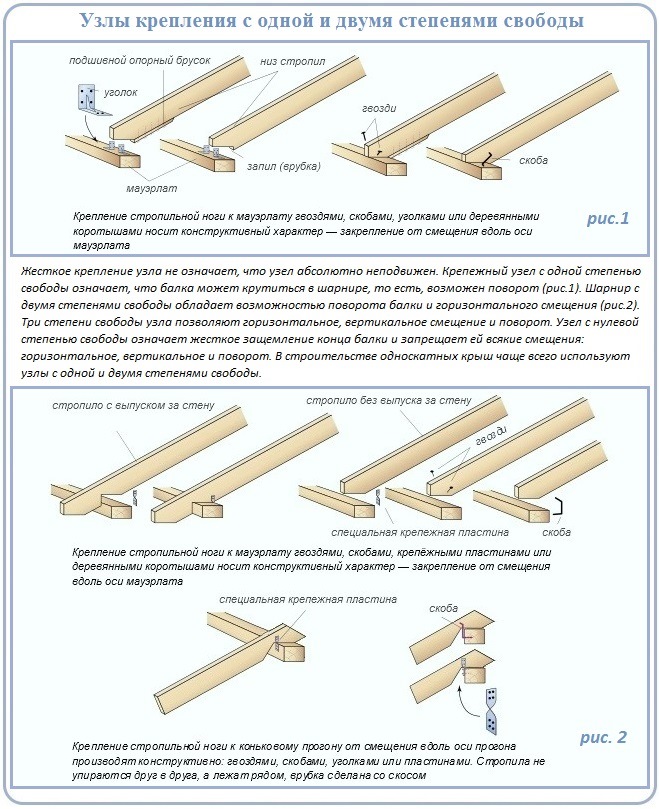

Нечто подобное реализуется и в опорных узлах, только сама степень свободы у них может быть разной – от нулевой, когда узел сама по себе уже неподвижный, до тройной, т.е. максимальной:

• Опорный узел с нулевой степенью свободы. Оба конца в этом случае жестко скреплены уголками с обеих сторон. Стропило на балке или мауэрлате с таким узлом двигаться не может совсем.
• Шарнирный узел с одной степенью свободы. В этом случае балка имеет возможность вращаться по кругу.
• Шарнирный узел с двумя степенью свободы. Теперь, кроме кругового вращения, есть возможность также смещения. Это обеспечивает специальное крепление стропил к мауэрлату или балкам, а вам нужно только установить ползуны или салазки.
• Шарнирный узел с тремя степенью свободы позволяет балке смещаться и горизонтально, и вертикально. Правда, круговое вращение здесь как может быть ,так может и не быть.

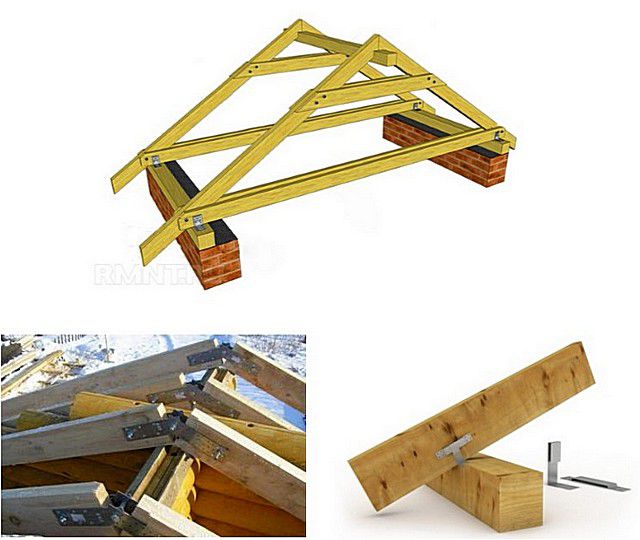

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

И еще так:

Несколько ценных советов

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

• Толщина деревянных элементов не должна быть меньше 5 см. Все из-за саморезов.
• Во-вторых, простые гвозди здесь уже применять нельзя – только винтовые или ершенные, которые просто так уже не вылезут. Особенно, если древесина для стропил имеет влажность более 18%, т.е. не до конца просушена, а после высыхания этого материала узловые соединения всегда ослабляются.
• В-третьих, берите гвозди диаметром не менее 4 мм и длиной не менее 40 мм.
• Всегда используйте по два стальных уголка на одном узле, если это возможно. Просто располагайте их симметрично.

Балки перекрытия иногда выступают как своеобразная альтернатива затяжке. Чаще всего это происходит при строительстве легких мансард – так удобнее. Но крепить стропила прямо с балками перекрытия можно только в том случае, если вы уверены в надежности стен дома. Т.к. в этом случае нет мауэрлата, и, как следствие, нагрузка на стены не распределяется равномерно – теперь она точечная. А это хуже, конечно.

К слову, балки для перекрытий вовсе не обязательно брать толстые, достаточно сечения 5х15 см. Главная ваша задача — сделать такое крепление, чтобы стропило ни в коем случае не начало скользить по балке.

К слову, существует большая разница, как крепить одни и те же стропила к балкам перекрытия у односкатных и двускатных крыш. Так, чем большую нагрузку испытывает кровля, тем это крепление следует делать с двойным зубом, а у односкатных вполне достаточно и одного. К слову, у двойного зуба обычно делают два шипа.

Наиболее прочное закрепление получается, если делать врубку, причем с дополнительным шипом, который также будет препятствовать боковым сдвигам стропил из-за нагрузок. С другой стороны, важно не ослабить в это же время саму балку. Поэтому вырез для стропила делать следует не ближе, чем на 25 см от края (это поможет избежать также соколов), и глубиной всего 1/3-1/4 от толщины самой балки:

Для того, чтобы стропильная нога не соскальзывала с мауэрлата, в ней делается специальная выемка. И в самом мауэрлате иногда делают еще одну, ответную – так только надежнее, и упорный замок получается крепким.

Правда, сам мауэрлат от этого значительно ослабнет – учитывайте это. Делать подобное с ним можно только тогда, когда мауэрлат – из твердых лиственных пород и обладает хорошей прочностью.

Одни только пазы стропильные ноги не удержат, а потому дополнительно обязательно используйте металлический крепеж. Если ваше соединение неподвижно, достаточно будет вбить под углом гвозди, а для более ненадежных конструкций используйте хомутовые соединения и металлические накладки. Поможет также кованная проволока, которую для этих целей монтируют в стену.

Еще один вид крепления стропильных ног к балкам — болтовое:

• Шаг 1. На конце балки, который выступает, делаем треугольный вырез. Гипотенуза выреза должно получиться под тем же углом, что и угол наклона стропил.
• Шаг 2. Под этим же углом запиливаем также нижнюю часть стропильной ноги.
• Шаг 3. Ставим стропило на балку срезом и фиксируем гвоздями.
• Шаг 4. Перпендикулярно стропильной ноге высверливаем отверстие для болта — сквозное, чтобы через болт можно было впустить снизу через вырез в балке.
• Шаг 5. На болт надеваем шайбу и плотно фиксируем весь узел гайкой.

По окончанию крепления обязательно проверяем прочность всех соединений.

Но далеко не во всех стропильных конструкциях используется мауэрлат. Тогда как же крепить стропила к самой стене? Все просто: находим замену мауэрлату и работаем уже с ней.

Например, в каркасном строительстве в качестве мауэрлата выступают балки каркаса, на которую делают обшивку:

Если же вам по каким-то причинам приходится крепить стропила прямо к стене, без мауэрлата, тогда обязательно нужно сделать затяжку – доску или брус, которые соединят стропила в одно и возьмут на себя часть напряжения.

Не всегда такое крепление вообще возможно. Например, пено- и газоблоки плохи не только тем, что легко передают свою влагу деревянным стрпоилам. Они вообще не удерживают в себе крепления. Тот же гвоздь, забитый в блок на 10 см, вы легко сможете вытянуть руками – тогда как закрепить стропила? Плюс немалое давление от стропильной системы крыши на такие хрупкие стены. А потому здесь уже без мауэрлата не обойтись никак.

В любой стропильной конструкции крыши стропила ставят нижним концом на мауэрлат, а верхние концы соединяют в коньке крыши. Мауэрлат – это специальный брус, который уложен по периметру наружных стен. Он предназначен для опоры несущих стропил.

А теперь давайте разберемся, когда стропилы опираются на мауэрлат, а когда – только на стены:

• Если стены сделаны из бетона, кирпича или пеноблока (в принципе, любых материалов, которые способны передавать влагу), тогда опирать на них стропильные ноги нельзя. Иначе начнет быстро гнить вся крыша. А поэтому используем брус, которые называется мауэрлат, и отделяем его от самой стены любой рулонной гидроизоляцией.
• В бревенчатых и брусчатных домах для стропил уже не нужен мауэрлат – достаточно сделать в верхней балке врубки и использовать дополнительное крепление в виде металлических уголков и скоб.

А в зависимости от того, будет ли усадка дома, делают жесткое и скользящее крепление стропил к мауэрлату.

Способ #1 — жесткое крепление

Чтобы обеспечить узлу жесткое, неподвижное крепление, у вас есть два пути. Первый состоит в использовании специальных уголков с подшивными брусками и специальные запилы на стропильной ноге. Стропило здесь фиксируется уголками с обеих сторон, а потому двигаться уже не может:

Во втором способе, который более распространен, нужно забить гвозди под углом другу ко другу. В мауэрлате они скрещиваются, а третий гвоздь уже забиваете вертикально:

Два гвоздя по бокам удерживают стропильную ногу от смещения влево-вправо, а верхний гвоздь уже притягивает стропило к самому мауэрлату.

Или же использовать длинные саморезы вместо гвоздей:

Способ #2 — крепление с одной степенью свободы

А вот в этой конструкции уже допускается определенное движение стропила под давлением всей крыши:

Но сразу отметим, что если мы говорим о возможности горизонтально сдвигаться, речь вовсе не идет о том, что стропило будет в буквальном смысле «ездить» по балке.

Это всего лишь небольшая возможность сдвинуться на миллиметры из-за динамичных нагрузкой и температурно-влажностных изменений. Причем двигаться ползун будет только при предельно допустимых нагрузках, и обычным глазом таких изменений вы не сможете увидеть.

Возможность некоторого движения остается и при креплении узла гвоздями – если их не много. А вот забитые в шахматном порядке с определенной силой уже не дадут двигаться стропилу.

В завершение для страховки жесткого крепления стропил к мауэрлату дополнительно используйте проволоку или анкеры. Только об этом нужно подумать заранее:

Или еще вот отличный наглядный пример:

Способ #3 — скользящее крепление

Скользящим называют такое крепление, у которого – две степени свободы. Т.е., говоря простым языком, у одного из двух элементов есть возможность смещения:

И в этом есть свой смысл. Так, те стропила, которые врубкой упираются в мауэрлат, а сверху – друг в друга, равномерно передают на стены нагрузку от крыши и снега на ней. А вот те стропила, которые опираются уже горизонтальными врубками на мауэрлат и на коньковый прогон, называются безраспорной конструкцией.

Как мы уже говорили, скользящее крепление даже с тремя степенью свободы на самом деле вовсе не означает, что стропило будет расшатанно ездить туда-сюда по опоре. Все это только для невидимых физических законов.

Способ #4 — крепление с большой степенью свободы

Это — наиболее редко встречающееся на практике крепление стропил к мауэрлату:

Используют его обычно только при серьезных динамических нагрузках на крышу.

Способ #5 — сращивание с кобылками

Для устройства свесов крыши вам нужно еще сделать кобылки из досок, 50х100 мм сечением и такой длиной, чтобы она была равна свесу плюс еще 0,5 м – для стыка со стропилом.

Далее все просто: прибиваете кобылки к стропильным ногам и продлеваете их за пределы крыши. Вам интересно, почему этот стропильный элемент называется так? Просто раньше их вырезали по форме лошади – для красоты. Да и сегодня нередко тоже.

---

Будьте в курсе!

Подпишитесь на новостную рассылку

к мауэрлату, брусу, балкам двухскатной крыши

• Виды креплений
• Кровельные крепежные материалы
• Методы крепления стропил к мауэрлату
• Жесткий метод крепежа
• Жесткое крепление с подпорным брусом
• Скользящие крепления стропил
• Наслонное крепление

Надежность любой строительной конструкции обеспечивается за счет двух основных факторов – нужного объема качественного материала, и определенное количество крепежей. То же касается и стропильных каркасов всех типов крыш. Однако возникает закономерный вопрос: как крепить стропила к различным элементам – мауэрлату, коньковым брусьям, подкосам и прочим? Несоблюдение правил монтажа, и недостаточное количество крепежей может привести к опасным последствиям, вплоть до разрушения всей конструкции.

Чтобы сборка стропильной системы осуществлялась правильно стоит соблюсти все нормативные правила, прописанные в СНиПах, которые регулируют весь процесс строительства крыш, начиная с этапа проекта до крепления доборных элементов.

Виды креплений ↑

Одна из задач, которую необходимо решить еще на стадии проектирования, это как наиболее равномерно распределить нагрузку на стены строения, создаваемую весом крыши, в том числе и стропилинами. От этого подбирается схема каркаса (висячая или наслонная), и уже после определяются виды крепежей.

Однако, несмотря на выбранную схему стропильной системы, все виды фиксации отдельных деталей можно разбить на несколько основных групп:

1. Крепеж стропилин к брусьям мауэрлата;
2. Соединение отдельных стропил между собой при наращивании длины;
3. Обеспечение прочностных характеристик и жесткости стропильного каркаса путем фиксации с дополнительными элементами: подкосами, бабками, прогонами и прочими.

Однако стоит знать, что, например, крепеж стропилин к мауэрлату не всегда возможен. Такая ситуация может возникнуть в нескольких случаях:

• На сложных двухскатных или вальмовых типах крыш, когда угол наклона плоскостей скатов различный. В такой ситуации крепеж стропил осуществляют на балках перекрытия здания.
• В ситуациях, когда проводится реконструкция старого строения и углы наклона разные. Монтаж происходит также на перекрытии здания.
• Когда состояние стен не позволяет установить на их срезах мауэрлат (в старых строениях), а монтаж балок перекрытия более целесообразен.

С сочетанием всех этих вариантов соединений обеспечивается сборка всего каркаса крыши. Но, выполнение таких работ невозможно без использования соответствующей номенклатуры крепежей.

Кровельные крепежные материалы ↑

Наличие многочисленных точек крепления требует соответствующих объемов и разнообразия номенклатуры крепежных материалов.

Выполнить различные виды фиксации можно с использованием следующих метизов.

• Гвозди. Наиболее старый и простой способ соединить две детали стропильной системы. Обычно вбиванием гвоздей можно прикрепить стропилины к мауэрлату, соединить их между собой, осуществить монтаж дополнительных элементов: прогонов подкосов и прочих. Наиболее ходовые метизы 150 и 200 мм, более мелкими осуществляют крепеж с помощью дополнительных крепежных материалов.
• Скобы. Применяются для соединений стропил с мауэрлатом, между собой в коньке и другие варианты фиксации. Изготавливаются обычно из обожженной проволоки диаметром 6 мм и заточенными концами.
• Гвоздевые полосы. Пластинки стали, с цинковым покрытием имеющие несколько рядов зубов длинной до 8 мм. Вбитые в древесину обеспечивают надежную фиксацию деталей.

Кроме того в креплениях могут использоваться нагели (в деревянных строениях), металлические шпильки для наращивания длинны стропил и прочие варианты крепежей.

Важно

При выборе крепежей важно подобрать их соответствующего качества, и с требуемыми размерами. К примеру, гвозди обеспечивают надежное соединение при вбивании их в детали минимум на 50 мм!

Методы крепления стропил к мауэрлату ↑

Один из основных креплений в процессе сборки каркаса крыши, это соединение стропил с мауэрлатом. За счет этих точек фиксации обеспечивается равномерное распределение нагрузок создаваемых конструкцией.

Метод крепежа подбирается зависимо от материала постройки, и конкретных ситуаций.

Жесткий метод крепежа ↑

Второе название – крепление с вырубкой. Это наиболее распространенный метод, позволяющий создать надежный монтаж стропил на брусья мауэрлата.

Осуществляется двумя приемами, с выборкой части материала в месте крепления стропилины, либо с предварительной нашивкой подпорных брусьев. Чаще всего используется первый вариант.

На заметку

Стоит знать, что при выборке древесины с тела стропил может немного измениться угол наклона ската, однако это не столь критическая ситуация, главное чтобы все стропила в одном ряду находились на одном уровне!

Процесс выполняется поэтапно с соблюдением технологии.

1Изначально готовится шаблон, по которому будет осуществляться вырубка. Однако подготовка стропил таким способом возможна, только если мауэрлат уложен точно по уровню и не имеет никаких изъянов. В противном случае придется подгонять каждую стропилину индивидуально.

Совет

Глубина зарубки на шаблоне, и соответственно на стропилине не должно превышать 1/3 часть ее ширины!

Готовый шаблон нужно проверить, пройдясь вдоль балок мауэрлата прикладывая его к поверхности. Небольшие отступления в несколько миллиметров вполне допустимы и не повлияют на качество сборки стропильной системы.

2Готовый шаблон прикладывается к стропилу при соблюдении одинакового расстояния вырубки от коньковой части (именно от нее, длина карниза потом будет обрезаться!). 3Пропилы делаются с помощью электрической пилы или же ручной ножовки. Пиление нужно осуществлять очень аккуратно не прорезая доску больше требуемой ширины. Чтобы снизить процент брака лучше выполнять резку ручными пилами, в особенности, если опыт работы с электроинструментом отсутствует. 4Шаблоном нужно проверить все готовые посадочные гнезда на стропилах. 5Если сборка стропильных ног осуществляется на крыше, то можно подавать готовые детали наверх, где их крепят к мауэрлату скобами, гвоздями или уголками.

Жесткое крепление с подпорным брусом ↑

Подобный способ применяется для монтажа стропил на небольших деревянных строениях. С использованием такого способа намного проще монтировать стропильные пары, так как о жесткой фиксации их можно сдвигать вдоль строения выбирая необходимое положение.

Для этого к стропилам гвоздями или болтами крепятся дополнительные элементы длиной 400-500 мм, на которых делается вырубка под мауэрлат. Сечение доски может соответствовать толщине стропила, но если они более тонкие, то подпорный брус можно смонтировать с обеих сторон.

На заметку

Стоит знать, что единой системы жесткой фиксации стропил не существует, и разные мастера выполняют это крепление разными способами!

Скользящие крепления стропил ↑

Этот метод необходимо использовать при сборке стропильных систем на деревянных срубах.

На заметку

Это обусловлено тем, что после сборки, сруб должен выстояться с готовой крышей. Вследствие того что древесина за это время усыхает здание дает значительную усадку. Если использовать жесткое крепление стропил, то в  результате данный процесс приведет к деформациям стропильной системы.

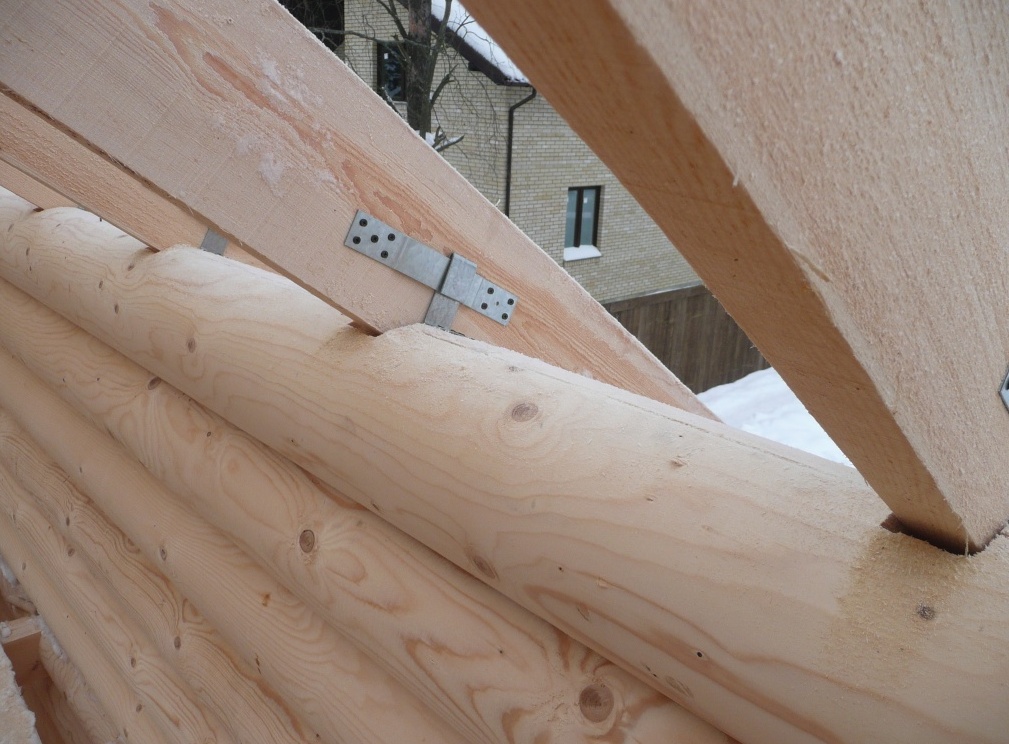

Скользящий метод монтажа заключается в укладке стропил непосредственно на венцы здания, где они и закрепляются.

Важно

Важно знать, что мауэрлат не монтируется в деревянных домах, именно верхние венцы стен выполняют его функцию!

Но, скользящие стропила укладываются только в случае наличия в схеме каркаса конькового бруса с упором на стойки. Эти опоры в свою очередь дополнительно усиливаются подпорками – бабками.

К мауэрлату и коньковому брусу стропилины прикрепляются за счет использования уголков из оцинкованной стали, или гвоздевых пластин. Но, в первом случае элементы укладываются поверх венцов, а на коньковый брус нужно осуществить вырубку.

Уголки жестко фиксируются к мауэрлату, но за счет двухсоставной конструкции они должны обеспечить скольжение стропила (так называемая скользящая опора) с возможностью изменения углов наклона. Это и компенсирует возможные будущие подвижки всего каркаса крыши.

На коньках лучше всего для обеспечения скольжения монтировать пластинчатые шарниры.

Совет

Также иногда при строительстве бань с оцилиндрованного бруса используется скользящий  крепеж с запилом. Древесина стропила выбирается по дуге под геометрию венца сруба.

Наслонное крепление ↑

В отличие от висячего способа наслонное крепление обеспечивается упором стропила в мауэрлат, а не укладкой его поверх бруса.

На заметку

Наслонный крепеж отлично подходит для реконструкции старых конструкций, когда можно заменить один из элементов.

Выполняется такая фиксация следующим образом.

• Нужно точно определить угол наклона стропил, и отмерить их длину с упором на мауэрлат.
• При достаточной ширине стропила нужно сделать запил доски под упор. Такой зуб не позволит скользить элементу поперек мауэрлата.
• Для предотвращения скольжения вдоль опоры, по бокам стропила фиксируются металлическими уголками, или скобами из обожженной проволоки.
• Чтобы сформировать карниз в таком случае крепежа стропилин на них дополнительно монтируют кобылки, изготовленные из доски с сечением не менее 30-35 мм.
• В коньках лучше всего выполнить крепление с упором на брус.

При наслонном креплении стропил длиной более чем 4500 мм, их нужно дополнительно усилить упорами на промежуточные опоры (прогоны, или подкосы).

Выбирая тот или иной способ крепления стропил, стоит помнить, что только достаточное количество точек крепления обеспечит прочность и жестокость конструкции. Экономия на материалах недопустима, так как и использование несоответствующих по сечению досок и брусьев. В противном случае эксплуатация такой кровли будет попросту недолговечной и опасной.

© 2023 stylekrov.ru

Как прикрепить стропила и фермы к верхней плите

743shares

• Share
• Штифт

Вы находитесь в середине строительства, и пришло время начать обрамление односкатной крыши. Вы знаете, что существует множество способов крепления стропил и ферм к верхней пластине, но вы не уверены, какой из них лучше всего подходит для вашего проекта.

Как лучше всего прикрепить стропила и фермы к верхней плите? Для выполнения этой работы можно использовать несколько методов, в том числе гвозди на ногах, ураганные стяжки и даже винты. В этой статье мы рассмотрим каждый метод, чтобы помочь вам определить, какой из них лучше всего подходит для крыши, которую вы строите.

Быстрая навигация

• Что такое фермы и стропила?
• Как прикрепить стропила к верхней плите
  • 1. Крепление гвоздями
  • 2. Анкерная стяжка
  • 3. Соединитель для конькового стропила
• Как прикрепить кровельные фермы к верхней плите
  • 1. Крепление гвоздями
  • 2. Поворотный ремень
  • 3. TimberLOK
  • 4. Анкер Hurricane
  • 5. Угловой соединитель ML
• Заключение

Что такое фермы и стропила?

Для создания крыши здания можно использовать как фермы, так и стропила. Хотя они функционируют одинаково, у них есть уникальные различия, которые влияют на то, как они крепятся к опорным стенам.

Давайте начнем со сравнения этих двух разных стилей крыш. Стропила — это балки, идущие от вершины крыши к верхней плите несущих стен. Они соединяются на пике крыши, соединяясь с противоположным стропилом или с коньковой балкой, которая проходит по всей длине пика дома или сарая. Стропила устанавливаются поштучно при возведении крыши.

Фермы, как и стропила, образуют профиль крыши строения. Однако, в отличие от стропил, фермы предварительно собираются перед установкой. Фермы состоят из двух отрезков пиломатериалов, образующих верхний край фермы, нижнего пояса, соединяющего два противоположных конца верхнего пояса, и ряда поддерживающих перемычек посередине.

Фермы обычно собираются на складе, а затем устанавливаются как единое целое. Благодаря дополнительным опорным элементам фермы обычно намного прочнее стропил и поэтому могут выдерживать более длинные пролеты.

Для получения дополнительной информации о фермах и стропилах ознакомьтесь с моей статьей о стропилах и фермах.

Прежде чем мы начнем, важно понять, почему присоединение вашей крыши, будь то ферменная или стропильная, к вашей конструкции является таким важным этапом в процессе строительства. Важно понимать, что не все методы, которые мы обсудим в этой статье, одинаковы.

Некоторые методы могут выдерживать большие подъемные нагрузки. Что такое подъем? Подъем — это давление, создаваемое, когда ветер дует вверх на крышу вашей конструкции. Во время некоторых стихийных бедствий, таких как торнадо и ураганы, величина подъема, которую может выдержать ваша крыша, может определить, останется ли крыша на месте или нет.

Хотя в этой статье мы не будем вдаваться в подробности обо всех факторах, влияющих на определение рейтинга загрузки крыши, который включает в себя все, от пролета вашей крыши до типа пиломатериалов, которые вы используете, мы обсудим, какие методы крепления сильнее других.

При определении того, что подходит для вашей крыши, учитывайте, где вы живете и какие погодные условия должно выдерживать ваше здание. Конечно, если вы живете в прибрежном районе, подверженном ураганам, вам следует использовать ураганные галстуки.

Как прикрепить стропила к верхней пластине

Для обеспечения устойчивости крыши важно иметь прочное соединение между стропилами и верхней пластиной. Силы гравитации на крыше заставляют стропила выталкиваться наружу. Таким образом, важно правильно закрепить стропила, чтобы эти силы не взяли верх.

Частично это связано с созданием выреза «птичья пасть» для облегчения соединения верхней пластины и стропила. Вырез птичьего рта включает в себя выемку в форме птичьего рта на каждом стропиле, где он встречается с верхней пластиной.

Этот паз позволяет балке плотно прилегать к верхней пластине. Это необходимо? Хотя у вас может возникнуть искушение избежать, по общему признанию, утомительного процесса вырезания птичьего рта в каждом стропиле, не делайте этого.

Во-первых, паз создает большую площадь поверхности в соединении между верхней пластиной и стропилом, обеспечивая лучшее соединение для их крепления друг к другу.

Также стоит подумать о гравитации. Те гравитационные силы, о которых мы упоминали ранее, выталкивают наружу каждое стропило, от вершины до карниза. Вырезая выемку в виде птичьего рта, эти силы перенаправляются вниз на настенную пластину и стену, а именно туда, куда вы хотите, чтобы эти силы направлялись.

В конце концов, стены должны поддерживать крышу. Это предотвратит потенциальное смещение стропил, что приведет к провисанию крыши или, что еще хуже, к обрушению внутрь.

По тем же причинам вам также следует подумать об использовании хомутов, если вы планируете использовать стропила. Стяжка с воротником представляет собой отрезок пиломатериала, который прикрепляется к каждому противоположному стропилу возле вершины, предотвращая расхождение ваших стропил. Хомутные стяжки также снимают нагрузку с настенной плиты и стыка стропил.

Для дополнительной поддержки вы можете использовать потолочные балки, которые представляют собой отрезки пиломатериалов, идущие от конца одного стропила к другому.

1. Крепление гвоздями

Крепление гвоздями — один из проверенных временем способов крепления стропила к верхней пластине. Он включает в себя крепление стропила к верхней пластине путем забивания гвоздей через стропило и в заглушку стены под углом на противоположных сторонах стропила. Этот метод используется потому, что просто невозможно вбить пластину прямо в стропило из-за стенных шпилек.

Сколько гвоздей нужно использовать, зависит от размера верхней пластины. Для верхней пластины 2×4 используйте три пальца на ногах, чередуя стороны. Для верхней пластины 2×6 используйте пять ногтей на ногах, снова чередуя стороны с каждым ногтем.

С помощью гвоздя 8d забейте каждый гвоздь под углом примерно 30 градусов на расстоянии от стыка так, чтобы примерно 1/3 длины гвоздя входила в стропило, а оставшиеся 2/3 — в заглушку стены.

Такие гвозди обычно называют «наклонными». Какой в ​​этом смысл?

Наклонные гвозди на противоположных сторонах предотвращают выдергивание гвоздей. Это также снижает вероятность того, что гвозди будут срезаны под весом крыши.

2. Галстук «Ураган»

Не хотите дурачиться с гвоздями на ногах, которые включают оценку углов и глубины? Хотите более надежное соединение. Тогда весна для галстуков Simpson Strong-Tie Hurricane.

Эти стяжки, похожие на подвесы для палубных балок, состоят из металлической пластины, которая удерживает стропила, прижимаясь к стенной пластине. Как и в случае с вешалкой для палубных балок, здесь предусмотрены специальные отверстия для гвоздей, что делает процесс установки несколько надежным.

После установки стропила вставьте пластину на место и прикрепите ее структурными винтами Simpson Strong-Tie или оцинкованными гвоздями 8d.

Simpson Strong-Tie также предлагает другой вариант, который крепится к передней части верхней пластины и боковой части стропила. Как и в случае с другим стилем, эти разъемы предлагают удобство, а также прочность. Выровняйте их и вверните структурные винты в каждое из десяти предварительно просверленных отверстий.

Как следует из названия, эти стяжки предназначены для надежной фиксации крыши при сильном ветре или даже при землетрясении. Хотя вы заплатите за них немного больше, удобство и дополнительная мощность того стоят.



3. Соединитель конькового стропила

Как следует из названия, эти удобные соединители обычно используются для крепления стропил к коньковому брусу на вершине крыши. Они работают так же хорошо, чтобы соединить стропила с верхними пластинами. Они особенно хорошо работают с навесом.

Эти соединители крепятся к краю верхней пластины с помощью оцинкованных гвоздей через предварительно просверленные отверстия. Затем стропило вставляется в кронштейн, прикрепленный к пластине, и закрепляется гвоздями через предварительно просверленные отверстия.



4. Крепление стропил без птичьего паза – соединитель с переменным шагом

Если вы действительно против идеи делать на стропилах вырезы в виде птичьего паза, то вы можете подумать о соединителях Simpson Strong Tie с переменным шагом. Соединитель крепится к верхней части настенной пластины и включает в себя регулируемый кронштейн, который принимает и фиксирует стропило.

Этот кронштейн можно отрегулировать для наклона от 3:12 до 12:12.

С помощью этого кронштейна вы избавляетесь от необходимости делать пазы и забивать гвозди. Просто установите кронштейн и установите его через предварительно просверленные отверстия с гвоздями 10d. Этот соединитель с переменным шагом может сэкономить вам много времени, но не сэкономит вам деньги, так как эти кронштейны недешевы. Решите, стоит ли экономия времени дополнительных затрат при рассмотрении этого варианта.

5. Специальные 6-дюймовые шурупы – TimberLOK

Крепление гвоздями обычно используется, когда невозможно прибить верхнюю пластину к стропилу. Что ж, у TimberLOK есть еще один вариант. Возможно, вам не удастся прибить верхнюю пластину к стропилу. Но можно вкрутить в него винт.

Шурупы TimberLOK длиной 6 дюймов прикрепляют стропило к верхней пластине, вкручивая винт под углом от стыка между стойкой стены и верхней пластиной через верхнюю пластину в стропило. Это достаточно сильно? Будьте уверены, это так. Шурупы TimberLOK соответствуют требованиям национальных норм IRC 2012 для соединений стропил или ферм с верхней пластиной.

Требуется только один шуруп на стропило, это один из самых быстрых способов соединения верхней пластины и стропила. Для винта TimberLOK даже не требуется направляющее отверстие.



Как прикрепить фермы крыши к верхней плите

Хотя многие методы крепления ферм такие же, как и у стропил, крепление фермы крыши к верхней пластине немного сложнее из-за характера ферм.

В отличие от стропил, которые устанавливаются поштучно, фермы устанавливаются после их полной сборки. Это означает подъем и размещение объекта, который может весить сотни фунтов в зависимости от размера крыши, которую вы строите.

В домах фермы необходимо поднимать на место с помощью крана. Для навесов фермы обычно достаточно легкие, чтобы их можно было вручную установить на место, но вам, вероятно, понадобится пара дополнительных рук для выполнения этой задачи.

Поскольку нижняя часть фермы скрепляется нижним шнуром, для крепления фермы к верхней пластине не требуется выреза птичьего рта. Нижний шнур должен лежать прямо на верхней пластине, что делает присоединение фермы сравнительно простым процессом.

Чтобы выполнить это соединение, имейте в виду, что, как и в случае со стропилами, согласно большинству строительных норм и правил требуются анкерные скобы для защиты крыши от сильного ветра. Требуются ли ураганные стяжки, во многом зависит от того, где вы живете, поэтому обязательно проверьте свои строительные нормы и правила, чтобы увидеть, необходимо ли это.

Даже если они не требуются, лучше всего использовать ураганные стяжки, чтобы обеспечить надлежащую защиту вашей конструкции.

Общее эмпирическое правило для установки фермы заключается в том, что вам необходимо устанавливать ферму как минимум через каждые 24 дюйма. Имея это в виду, определите пространство от конца до конца и равномерно распределите фермы. После прикрепления фермы убедитесь, что она установлена ​​вертикально, прежде чем переходить ко второй.

Используйте распорки, чтобы удерживать фермы на месте, когда будете продвигаться поперек.

1. Крепление гвоздями

Как и в случае стропил, крепление гвоздями является одним из наиболее распространенных способов крепления ферменной крыши к стеновой плите. Прибейте ферму к верхней части настенной пластины, вбив ее через стороны нижнего пояса под углом 30 градусов.

Учитывая, что в этой части нижнего пояса, скорее всего, находится одна из соединительных пластин, скрепляющих ферму, может потребоваться прибить металлическую пластину с одной стороны фермы. Это нормально. Только не повредите пластину при этом.

Как и при установке стропил, используйте гвоздь 8d, следя за тем, чтобы примерно 2/3 длины гвоздя попали в стеновую пластину. Убедитесь, что ногти на ногах с обеих сторон фермы на каждом конце. Используйте три гвоздя для хорды 2×4, два с одной стороны и один с другой, и четыре гвоздя для хорды 2×6, по два с каждой стороны.

2. Поворотный ремешок



Если вы ищете вариант, обеспечивающий более надежное соединение, чем стандартное крепление на ногах, рассмотрите эти поворотные ремешки от Simpson Strong-tie. Эти ремни охватывают соединение между фермой и верхней пластиной. Лента прикрепляется к нижней стороне верхней пластины, а затем закручивается поверх верхнего пояса фермы, прочно удерживая их вместе.

Просто согните хомуты вокруг соединения, а затем установите с помощью указанных крепежных элементов. Хотя их может быть сложнее установить, чем ногти на ногах, они обеспечивают большую прочность, сопротивляясь поднятию лучше, чем ногти. Если вы живете в районе, подверженном разрушительным сильным ветрам, это отличный вариант для вас.

3. TimberLOK

Альтернатива TimberLOK гвоздям и пластинам также может использоваться для ферм. Установка аналогична стропилам; только вы вкручиваете 6-дюймовый винт через нижнюю часть верхней пластины в верхний и нижний пояс фермы, а не в стропило.

Как и в случае со стропилами, убедитесь, что вы вкручиваете шуруп в точку, где встречаются верхняя пластина и стойка стены. Чтобы обеспечить надежное соединение, убедитесь, что винт проходит через все три части: верхнюю пластину, нижний пояс и верхний пояс.

4. Анкерная стяжка

Анкерные стяжки — отличный вариант для крепления фермы к верхней плите. Монтаж ферм такой же, как и стропил (см. выше). Вместо того, чтобы прикреплять стяжку к стропилу, вы будете прикреплять ее к нижнему поясу фермы. Ураганные связи обеспечивают прочное соединение, которое обеспечит вам самое сильное сопротивление подъему.

5. Угловой соединитель ML

Простой, прочный и эффективный. Эти угловые соединители от Simpson Strong-Tie создают прочное соединение между фермой и верхней пластиной и относительно просты в установке. Они работают, создавая соединение прямо на 90-градусном стыке фермы и верхней пластины.

После установки фермы прикрепите угловые соединители к обеим сторонам нижнего троса и закрепите их с помощью винтов Simpson 1/4” x 1,5” с сильным завинчиванием.

Вывод

Есть много хороших вариантов, которые следует учитывать при определении того, как прикрепить крышу к стенам конструкции, которую вы строите. Крепление гвоздями — один из самых простых способов крепления стропил или ферм к верхней пластине, в то время как ураганные стяжки обеспечивают превосходную прочность, чтобы ваша крыша оставалась на своем месте.

Когда придет время прикрепить крышу, будь то фермы или стропила, обязательно подумайте, что лучше всего соответствует потребностям конструкции, которую вы строите.

Евгений Сокол

Юджин был энтузиастом DIY на протяжении большей части своей жизни и любит заниматься творчеством, вдохновляя на творчество других. Он страстно интересуется обустройством дома, ремонтом и деревообработкой.

Установка стропил на крыше патио | HomeСоветы

Эта статья является продолжением статьи: Строительство крыши над террасой или патио.

В этой статье:

Крепление стропил к ригелю
Сращивание стропил
Наклонные стропила
Крепление стропил и балок

Стропила распределяют нагрузку на крышу террасы по балкам, что позволяет использовать кровельные материалы, слишком непрочные для перекрытия расстояний между балками.

Стропила должны выдерживать собственный вес на открытом пространстве без провисания и перекручивания, а также выдерживать вес кровельного покрытия.

Для крыши, которая должна отводить воду, стропила имеют наклон.

Части пристроенной к дому террасной крыши.

Стропила могут соединяться с ригелями и балками любым из нескольких способов. Правильный метод зависит от конструкции крыши. Правильные пролеты и расстояние между балками и стропилами крыши патио см. в разделе Максимальные пролеты балок и стропил крыши патио.

Декоративная обрезка концов стропил может придать террасной крыше или беседке особый стиль. Если вы хотите добавить декоративные детали к стропилам, сделайте это до того, как поднимете и закрепите их на месте. Используйте сабельную пилу для выполнения криволинейных надрезов.

Крепление стропил к ригелю

При накладном перекрытии стропила крепятся к дому одним концом. Соединители с металлическим каркасом обеспечивают наилучшее соединение.

Подвески для балок могут подвешивать стропила к ригелю, но для наклонных стропил сделайте надрезы или используйте специальные подвески для стропил.

Если стропила будут располагаться поверх ригеля, прикрепите их сейсмическими анкерами так же, как стропила крепятся к балке.

Сращивание стропил

Там, где соединения стропил не будут видны, стропила можно соединить встык с помощью «фасонок» из досок.

Для этого соедините концы стропил вместе на опорной балке. Затем прибейте два куска бруса размером 1 или 2 сантиметра той же ширины, что и стропила (как показано слева), и длиной около 18 дюймов по центру обеих сторон стыка. Или соедините элементы, используя изготовленные металлические пластины для сращивания.

Если длина одного стропила недостаточна, два стропила можно соединить внахлест или соединить по балке. © Дон Вандерворт, HomeTips

Убедитесь, что каждый конец стропила опирается на опорную балку на целый дюйм. Если вам необходимо соединить несколько стропил, расположите их в шахматном порядке на разных балках, чтобы предотвратить ослабление основания.

Другой метод сращивания, хотя он и не использует равномерное расстояние, заключается в перекрытии концов стропил, поддерживаемых балками. Если на всю длину стропила требуется более одного стыка, чередуйте стороны внахлест.

Для стандартных 2-дюймовых пиломатериалов прибейте обе стороны каждого соединения шестью обычными оцинкованными гвоздями 8d или 10d. Этот тип соединения, как показано вверху справа, добавляет поперечную устойчивость стропилам и может устранить необходимость в раскосах.

Наклонные стропила

Установка наклонных стропил на место может оказаться непростой задачей для новичка. Обычно проще всего вырезать одно стропило, а затем использовать его в качестве шаблона для остальных, но это работает только в том случае, если опорная балка и ригель (или вторая балка) идеально параллельны.

Чтобы обрезать наклонные стропила для пристроенной к дому террасной крыши, положите стропильную доску так, чтобы ее край лежал на ригеле и балке параллельно ригелю. Затем плотно прижмите кончик стропила к стене дома. Используя деревянный брусок в качестве линейки, отметьте концы для обрезки.

Отрежьте треугольную деталь от конца стропила, который опирается на ригель, и от конца, который опирается на балку, как показано ниже. Вырежьте пазы «птичьим ртом» в тех местах, где стропила опираются на ригель и на балку.

Разместите стропила в нескольких местах вдоль ригеля и балки, чтобы проверить их посадку. Затем разметьте и обрежьте оставшиеся стропила, используя это стропило в качестве шаблона. Перед тем, как крепить стропила на место, обработайте их лаком для дерева.

Если прикрепление крыши патио к ригелю под карнизом не дает достаточного пространства над головой, вы можете установить стропила новой крыши патио на верхнюю пластину стены. © HomeTips.com

Крепление стропил и балок

При строительстве крыши внутреннего дворика может быть сложно построить балочные конструкции, поддерживающие стропила. Вот несколько советов, как это сделать:

Существуют различные способы крепления стропил к балке. Самый распространенный способ их крепления к верхней части балки — вкручивание шурупов под углом.

При этом может потребоваться сначала просверлить направляющие отверстия, чтобы древесина не раскололась. Если стропила будут наклонными, используйте сейсмические анкеры (также известные как связи для стропил), как показано выше.

Хотя в большинстве случаев достаточно одного стандартного анкера, второй может потребоваться по диагонали от первого в районах с сильным ветром или сейсмической активностью; проконсультируйтесь с вашим строительным отделом о местных стандартах. С обычными анкерами вы должны сделать надрезы на стропилах, чтобы они подходили, или использовать двухсторонний анкер, чтобы избежать надрезов.

Там, где стропила протянуты на большие расстояния или расположены на большом расстоянии друг от друга, они склонны к искривлению или короблению, если они не закреплены блокировкой. Ширина стропил также имеет значение; те, которые сделаны из пиломатериалов размером 2 на 8 или больше, требуют большей блокировки, чем те, которые сделаны из 2 на 6.

Интервал между блокировками обычно определяется местными нормами. Если пролеты стропил менее 8 футов, перемычки (перпендикулярные стропила), прибитые поперек концов стропил, подходят для стропил, которые сидят поверх балок.

Проведите мелом линию на стропилах, где будет проходить блокировка, а затем проложите путь через балки, отмерив и отметив длину необходимых блоков.
