Трехфазная схема распределительного щита — 5 вариантов

Трехфазные распределительные щиты 380В часто применяют в частных домах и на много реже в квартирах в новостройках. Это позволяет снизить сечение подходящего к дому кабеля и грамотно распределить нагрузку. Зачастую отведенная мощность на дом составляет 15 кВт. Это очень широко распространенная практика в нашей стране. При такой отведенной мощности нужно устанавливать вводной автоматический выключатель номиналом 25А. Также 3-х фазное электроснабжение позволяет подключать электроплиты по трехфазной схеме. Это позволяет уменьшить номинал автомата, снизить сечение кабеля и уменьшить потребление тока по фазе. Например, варочная панель мощность 7кВт при однофазном подключении будет потреблять ток 31А, а при 3-х фазном подключении будет потреблять около 10А по каждой фазе. Давайте ниже рассмотрим типовые и не типовые трехфазные схемы в с наглядными примерами реальных собранных электрощитов.

Трехфазная схема распределительного щита

Типовая схема трехфазного щита состоит из входного 3-х фазного автоматического выключателя и нескольких групповых автоматов, которые защищают только свои отходящие однофазные линии. Тут на входе стоит 3-х полюсный автоматический выключатель номиналом 25А-40А и с характеристикой выше групповых однофазных автоматов (с характеристикой С). Это необходимо для попытки соблюдения селективности и исключения одновременного срабатывания входного автомата и группового. Хотя при коротком замыкании скорее всего сработают и вводной автомат С25 и групповой В16. При такой минимальной разнице номиналов автоматических выключателей добиться селективности практически не возможно.

В схеме все нулевые проводники заводим на общую нулевую шину, все заземляющие проводники заводим на общую шину заземления, а фазные проводники на автоматические выключатели. Объединять групповые автоматы по фазам можно с помощью перемычек из провода, а лучше с помощью специальной гребенчатой шины. Ниже представлена типовая трехфазная схема распределительного щита 380В. Может кому и пригодится я сюда еще вставил счетчик электроэнергии. Здесь представлена система заземления TN-S. Если у вас система заземления TN-C, то вам обязательно нужно делать переход на систему заземления TN-C-S, т. е. разделять входящий PEN проводник на самостоятельные нулевой рабочий N и нулевой защитный PE проводники. Как это правильно организовать читайте здесь.

Вот наглядный пример подключения автоматических выключателей в 3-х фазном электрощите. Все фото сборки данного щитка можете посмотреть здесь: Сборка трехфазных электрощитов на заказ

Если у кого-то в доме помимо однофазных потребителей есть трехфазная нагрузка, например, электрическая плита, то вам должна пригодиться следующая схема трехфазного распределительного щита. В представленном варианте можно подключить один 3-х фазный прибор и несколько однофазных.

Если в щитке нет места для счетчика электроэнергии или он стоит в другом месте, то вот схема щита 380В аналогичная предыдущей, но уже без прибора учета. Тут все фазные проводники напрямую идут на групповые автоматические выключатели.

Если с предыдущими трехфазными схемами распределительных щитов все понятно, то идем дальше. Ниже для вас выложил схему, где еще присутствуют УЗО и дифавтомат. С их помощью обязательно нужно защищать все группы розеток. Этого требует ПУЭ, а также электробезопасность должна быть на первом месте. Тут дифавтомат стоит только на стиральную машину, так как в случае его срабатывания найти неисправность будет не так сложно. УЗО в паре с автоматическим выключателем стоит на группу кухонных розеток. Почему в паре можете узнать тут. Это сделано для облегчения поиска неисправности, так как в них будет включено много разных электроприборов. Если сработал автомат, то значит где-то короткое замыкание или если вы включили в сеть все электроприборы одновременно, то скорее всего перегрузка. Если сработало УЗО, то вероятнее всего появилась утечка в каком-то бытовом приборе. Ниже нарисовано как правильно подключить УЗО и подключить дифавтомат в щитке 380В.

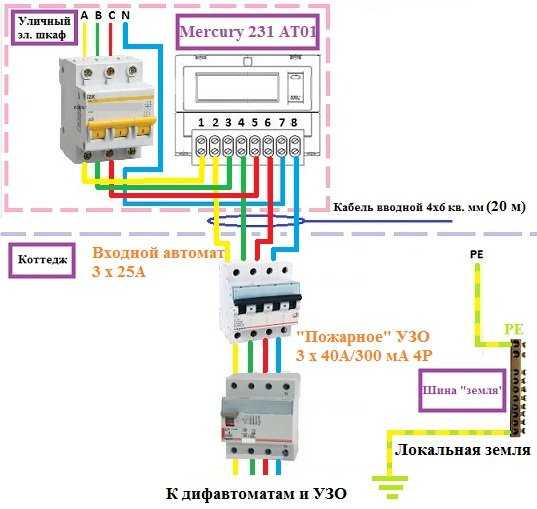

Ниже представлен реальный пример трехфазного щита с подключением 2-х полюсных и 4-х полюсных УЗО.

Вот еще одна схемка может кому и пригодится. Она построена на одном общем (входном) и нескольких групповых УЗО.

Ниже представлены полностью готовые к монтажу трехфазные щитки. Это моя работа по сборке электрощитов на заказ. Данная услуга доступна всем желающим из любой точки нашей необъятной родины. Любые вопросы по данному вопросу пишите на адрес Адрес электронной почты защищен от спам-ботов. Для просмотра адреса в вашем браузере должен быть включен Javascript.

Я готов вам предложить закупку комплектующих у официальных поставщиков электроматериалов по личной скидке до 20% от розничной цены ЭТМ. При заказе сборки электрощита разработка схемы и паспорт идут бесплатно. Буду очень рад вашим заказам. С каждого собранного электрощита 50% дохода идет на погашение ипотеки. Сделаем вместе жилье доступным для электромонтажника )))

Еще вас будут радовать цветные наклейки)))

Если у вас в дом приходит однофазная сеть, то смотрите — пять разных вариантов однофазных схем распределительных щитов.

Остались вопросы? Буду рад на них ответить в комментариях. Если и после этого ничего не понятно, то не искушайте судьбу и позовите грамотного электрика.

Улыбнемся:

Электрик, химик, механик и программист едут вместе в машине. Вдруг заглох мотор.
— Электрик говорит, — «Наверно аккумулятор сел».
— Химик говорит, — «Нет, скорее всего не тот бензин».
— Механик,- «Я думаю, что это передача не работает.»
— Программист, — «Может выйдем из машины, и зайдем обратно?»

Бюджетный трёхфазный щит: Мастер-Класс – CS-CS.Net: Лаборатория Электрошамана

Бюджетный трёхфазный щиток на УЗО и автоматах

Я устал от виденья кривых трёхфазных щитов, которые ни разу не оптимальны, топорны и ужасны в плане использования людьми, ремонта, перераспределения нагрузки по фазам. В этой сфере кое-что тоже надо поменять и сделать более приятным и удобным как для тех людей, которые эти щиты разрабатывают, так и для тех людей, которые этими щитами будут пользоваться. Поэтому я продолжаю свой мастер-класс для того, чтобы научить людей делать простые, но адски злобные и гибкие трёхфазные щиты.

А перед тем, как добраться до теории, мы вспомним предыдущие посты, которые у меня были по этой теме. Во-первых, изначально про трёхфазные щиты был вот этот вот пост: «Силовой трёхфазный щит: методика разводки и сборки (на примере щита)». Там я показывал то, как я собираю трёхфазный щиток на дифавтоматах DS201/202C серии, благодаря которым он получается гибкий и удобный для обслуживания. Во-вторых, следует читать пост про Мастер-Класс сборки щита, в котором я рассказывал всю общую теорию проектирования и сборки щитков: маркировку, документацию, соединения. Этот пост пригодится нам для освежения знаний по самому монтажу, которые я тут опущу.

Дополнение от марта 2017 года. В общем, эта трёхфазная бюджетная схема хороша только в плане стоимости материалов. А вот собирать этот щит и обслуживать его гораздо труднее, чем щит на дифавтоматах: ведь в щите на дифах у нас только один кросс-модуль, а в бюджетных трёхфазных щитах кросс-модулей больше, и около них надо оставлять больше свободного места. А это сделает наш щит ещё больше. За что-то всё равно придётся платить: или за стоимость щита (на дифах) или за его размер (по бюджетной схеме). Сам я возвращаюсь на трёхфазные щиты на дифавтоматах типа «А», а трёхфазную бюджетную схему буду делать только если ситуация совсем безвыходная, а негативный опыт сборки трёхфазных бюджетных щитов описан вот тут.

Объявление от апреля 2017 года. Эта схема щитов изжила своё. Она очень помогла пережить шок от кризиса 2015-2016 года, но сейчас пора привыкать к новым ценам, и после того, как щит бани на 15 линий у меня получился с ПЯТЬЮ кросс-модулями и еле-еле уложился в AT52 (а лучше бы AT62), я перехожу обратно на дифавтоматы. Я использую серию DS201 на 6 кА и типа «А». Такие дифавтоматы стоят по 5-6 тыр за штуку, но окупается это следущими моментами:

Размер щита становится меньше. Ну или же в тот же размер можно внести побольше функций (автоматика, неотключаемые линии и прочее).
Внутри щита становится меньше проводов, потому что исчезают адские жгуты от УЗО до кросс-модулей и потому что кросс-модулей становится меньше.
Щит получается более логичным: кросс-модули будут нужны только для нужных видов питания (неотключаемое, сеть, генератор и так далее), а не для каждого УЗО, и в них никто не запутается.
Для пользователя получается то, что на каждую линию стоит своя полноценная защита: УЗО и автомат в одном корпусе. И если проблемы будут с одной линией — то она не повлияет на остальные. Особенно это актуально, если утечка на линии плавает: то появляется, а то нет. В случае с УЗО и автоматами это можно задолбаться искать, а в случае с дифами один из них просто отключится, даже если нет никого дома, а остальное будет работать.

Что касается денег — то виноватым себя за большую стоимость материалов я не считаю. Кризис миновал, цены поднялись и я вынужден работать по ним, потому что цены на материалы придумываю не я. На этом всё. С этого момента по умолчанию все трёхфазные щиты я считаю на дифах и только если ситуация СОВСЕМ безвыходная — то по бюджетной схеме. Но если вы на неё согласились — то будьте готовы к тому, что вместо щита у вас будет шкаф 2х1 метр.

А дальше мы перейдём к теории и глубоким пояснениям, почему трёхфазный щит будет более замороченным и что там надо учесть, чтобы он был удобен для людей и люди на него меньше матерились.

Часть 1. Теория разработки трёхфазного щита.

Что для нас является самым основным на свете после того, как мы правильно выбрали линии, их защиту и то, куда они идут и чего питают? Для нас самым основным является сделать так, чтобы щиток был понятен и удобен человеку. А от этого зависит расположение автоматов и их подписи. То есть, нам надо чтобы у нас сначала шли автоматы света, потом автоматы розеток, потом автоматы кухни, потом санузлов, потом всякой например климатической техники.

Вы помните, как мы собираем однофазный щиток (из прошлого мастер-класса)? Там всё просто: там мы сортируем автоматы линий как нам надо (потому что все линии сидят на одной фазе и в этом плане они все равны), а потом расставляем дифзащиту (УЗО) так, чтобы срабатывание одного УЗО не особо влияло на другие линии. Скажем, если отрубится вся кухня — то мы можем перетащить микроволновку и чайник в другую комнату и разогреть покушать. Или если отрубятся кондеи и тёплые полы — то нам будет пофигу.

Но а в случае трёх фаз у нас есть сразу две задачи, которые полностью противоположны друг другу по логике. Это та же задача распределить все линии по дифзащите и одновременно по разным фазам. И вот тут и начинаются сложности, потому что распределение по фазам нам даст одну логическую сортировку линий (например, Розетки Кухни и Питание Котла, Свет Улицы), а распределение для человека, которое самое главное, должно дать сортировку линий, которую я описывал выше.

И ведь нам надо расставить дифзащиту! Причём таким образом, чтобы при её наличии можно было бы менять распределение по фазам при помощи кросс-модулей. На всякий случай напоминаю, что кросс-модуль — это такая штуковина, которая содержит в себе две или четыре шинки, которые можно использовать для того, чтобы один раз подать на них фазы (фазу) и ноль, а потом из этой точки раздать их по остальным местам щитка. А если нам надо изменить распределение нагрузок по фазам — то достаточно выкрутить провод этой нагрузки из одной фазной шины и закрутить его в другую шину.

Итак, самое грамотное и правильное решение для трёхфазного щита — это собрать его на дифавтоматах. Например, серии DS201/202C. В этом случае мы делаем всё так, как я описывал в первом посте про сборку трёхфазного щитка, на который уже давал ссылку.

Мы ставим дифавтоматы в ряд и пользуемся тем, что у серии DS201/202C контакты одинаковые с автоматами серии S200. В этом случае мы можем даже комбинировать обычные двухполюсные автоматы серии S200 (S202) там, где дифзащита не нужна и дифавтоматы. Все их нули мы соединяем при помощи гребёнки.

Я использую гребёнку 2CDL210001R1057 PS1/57N, которая имеет синий цвет. Я попросил ABB поддерживать её в небольшом количестве на складе в Москве, и она часто бывает там в наличии и доступна для заказа. Я выкусываю из неё зубья через один и она становится годной, чтобы коммутировать нули.

Ну а фазы мы в этом случае подключаем каждую своим проводом от кросс-модуля. У нас получится такая картинка:

Схема трёхфазного щита: На дифавтоматах

Такие щиты я всегда и собирал и по другому никогда не делал. Но сейчас шибанул кризис (и цены взлетели в два раза), а трёхфазное питание становится всё более и более массовым.

Что делать, чтобы собрать трёхфазный щиток более бюджетно? Собирать его на УЗО и автоматах! Но как? Каким образом? Ведь тут сразу встаёт задача группировки линий по фазам и по УЗО одновременно, которая хрен нормально совместима. Почему не совместима? А вот сейчас покажу.

Вариант 1. Заменить дифавтоматы парой «УЗО+Автомат». Его можно использовать, но собирать щиток будет неудобно, потому что не будет наглядности, которая получается с дифами или с вариантом, где УЗО и автоматы стоят отдельно.

Вариант 2. Поставить по двухполюсному УЗО на каждую фазу. Тогда на весь огромный трёхфазный щиток мы получим всего три УЗО и кучку автоматов. Схема щитка будет вот такой вот:

Схема трёхфазного щита: На УЗО на каждую фазу

И тут сразу встаёт тьма тьмущая минусов конструкции:

Появляются нулевые шинки. Это ОЧЕНЬ плохо в трёхфазных щитах. Но не из-за того, что якобы внутри щита отвалится ноль. А из-за того, что появляется лишняя возня с этими нулями после УЗО: надо помнить, куда какой подключать, думать, как эти шинки разместить. И ещё кое-что, что будет в последнем пункте недостатков 😉 *тут злобный смех*.
Расположение автоматов: или мы ставим их плохо для пользователя в разнобой, но зато соединяем гребёнкой и получаем красивый монтаж щита, или же мы ставим их хорошо для пользователя (а это самое важное!), но получаем плохой монтаж щита, потому что нам придётся соединять все автоматы нужной фазы шлейфом при помощи наконечников НШВИ(2).
Полная невозможность переключить конкретный автомат на другую фазу. Для того, чтобы какой-нибудь автомат из схемы, например «Посудомойка» переключить с фазы «L1» на фазу «L3» нам придётся выкидывать его из гребёнки или резать его шлейф.
А потом дотягивать до него провод от другого УЗО. И это ещё половина возни. Потому что кроме фазы, нам надо переключить на другое УЗО ещё и ноль! А это значит, что нули надо как-то подписывать, оставлять в щите место для их маркировки.
Короче, чтобы переключить автомат на другую фазу, здесь придётся вырвать и переделать монтаж щита. То есть, заказчику в комплекте надо давать обжимку WS-04A, наконечники НШВИ и НШВИ(2) и монтажный провод ПуГВ.

Если уж мы хотим получить совсем бюджетный щиток на три фазы (если у нас например всего десяток линий), то лучше поставить одно четырёхполюсное УЗО, кросс-модуль, и распределить автоматы через него. Тогда нулевая шинка будет общая, и будет возможность переключать нагрузки по фазам. Когда-то я собирал такой щиток. Вот как он выглядит (из давнего поста):

Щиток (ОЧЕНЬ БЮДЖЕТНЫЙ) на три фазыс реле времени

То есть, этот вариант превращается в вариант «Одно четырёхполюсное УЗО и кучка автоматов» и годится на какой-нибудь щиток сарая, гаража или подсобки. А у нас напрашивается третий вариант:

Вариант 3. Чтобы было удобнее переключать линии по фазам, разделим общие УЗО на несколько отдельных двухполюсных. То есть, логика может быть такой: посмотрим, какие линии у нас на какой фазе висят. А потом постараемся придумать для них УЗО таким образом, чтобы на это УЗО приходила одна фаза, которая нужная этим линиям, и одновременно эти линии имели хоть какой-то логический смысл вместе. После этого мы получим такую схему:

Схема трёхфазного щита: На нескольких УЗО на каждую фазу и группу

Хотите знать, какие у неё недостатки? Да ВСЕ те же, которые были в предыдущей! Появляется ещё БОЛЬШЕ сраных нулевых шинок, а смысла остаётся ещё меньше! И та же проблема с переключением линий по фазам становится веселее: мы можем или переключить одно УЗО с его автоматами целиком, или нам снова надо будет резать провода в щитке и пересобирать его.

Смотрите, как может ужасно выглядеть такой щиток (из поста «Комплект силовых щитков для коттеджа»):

Все соединения выполнены

Видите, СКОЛЬКО там нулевых шинок?! Если увеличить картинку, то видны шлейфы на автоматах, переделать которые почти невозможно! То есть, это мёртвый щиток: он не будет гибким и единственное, что с ним можно сделать — это только добавить новые линии от кросс-модуля.

Надо снова думать! Давайте вспомним, какие требования мы предъявляем к трёхфазному щитку:

Человекоориентированность. Пользоваться щитком будут живые люди. И их не должно глючить от расстановки линий вида «Розетки кухня», «Свет улица», «Розетки мансарда», «Котёл», «Свет ванная». Потому что в такой расстановке линий не поймёшь, где искать следующую: в начале списка, в конце или вообще «где-то».
Гибкость. Возможность переключать любую линию на любую фазу, если это потребуется. Возможность добавить в щиток новые линии (автоматы).
Дифзащита на все линии, где она нужна. Ибо людей защищать надо!

Если оставить логическую группировку линий, и вспомнить о том, что есть четырёхполюсные УЗО, то у нас получается интересный вариант.

Вариант 4. Четырёхполюсные УЗО и Двухполюсные автоматы.

Что мы делаем? Мы берём лучшее от всех раньше описанных вариантов: двухполюсные подключения, чтобы избавиться от нулевых шинок; УЗО для дифзащиты, потому что они дешевле дифавтоматов; кросс-модули для переключения нагрузки по разным фазам. И мы получаем вот такую вот схему щита:

Схема трёхфазного щита: На четырёхполюсных УЗО

Тут мы взяли двухполюсные автоматы для того, чтобы снова соединить все нули гребёнкой PS1/57N и не думать о них вовсе. Эти автоматы мы можем расставить так, как нам хочется, не думая о том, какой на какой фазе окажется. Потому что до автоматов мы поставили кросс-модули. А вот до кросс-модулей мы поставили дифзащиту в виде четырёхполюсных УЗО.

УЗО в штуках на щиток будет немного, но зато они будут защищать сразу много автоматов. Скажем, если нам надо сильно бюджетить щит коттеджа, то можно сделать УЗО на первый этаж, УЗО на второй этаж, УЗО на оборудование и УЗО на кухню и санузлы. Номинал УЗО по току мы выбираем не меньше вводного автомата или с запасом на будущее. Если я точно знаю, что вводной автомат больше 25А не поднимется (это соотвествует 15 кВт на трёх фазах), то ставлю УЗО на 25А. А если с запасом — то ставлю УЗО на 40А.

И тут искушённый человек задаст вопрос: а как же это так? Вот обычно мы стараемся увеличить количество УЗО таким образом, чтобы если одно УЗО сработает так, что его без ковыряния в линиях назад не включишь, у нас оставалось хоть что-то работающее. А тут получается, что отрубится весь первый этаж — и привет?

А вот здесь нам как раз очень-очень помогают двухполюсные автоматы! Благодаря им мы не только можем использовать кросс-модули и избавиться от нулевых шинок, но ещё и быстро восстанавливать работоспособность линий. Давайте вместе вспомним, какие варианты срабатывания УЗО у нас могут быть? УЗО может сработать при утечке с фазы на PE, или при утечке с нуля на PE. Вот если в первом случае нам достаточно снять с линии фазу (отключив однополюсный автомат), то во втором случае мы должны иметь или много УЗО (как в однофазном щитке — там мы отдаём предпочтение работоспособности линий), или ставить двухполюсные автоматы, которые отключают как раз фазу и ноль линии одновременно.

То есть, если у нас сработало одно из «больших» УЗО, алгоритм поиска проблемы будет такой:

Отключаем все автоматы, которые находятся под этим УЗО нафиг.
Взводим УЗО. Тут сразу будет понятно, что глючит. Когда все автоматы отключены, то УЗО должно включиться назад (если нет никаких глубоких проблем в щитке). А если УЗО не включается — то есть вероятность, что оно само сдохло.
Начинаем включать автоматы линий, которые находятся под этим УЗО. Как только мы доберёмся до проблемной линии, у нас снова отключится УЗО.
Отключаем автомат проблемной линии (на котором вышибло УЗО), и продожаем включать автоматы дальше.

В результате у нас все проблемные линии будут выключены, а остальное будет работать. И вот это вот оправдывает то, что мы настолько сократили все УЗО в нашем щитке. Если немного показать или научить — с такой методикой поиска проблем справится даже школьник, и это хорошо.

Ну а переключать линии по фазам мы сможем так же, как и обычно: переставляя провода по шинам кросс-модулей. Единственная сложность, когда нам надо будет перетряхивать весь щиток — это если мы захотим, чтобы конкретный автомат стоял совсем под другим УЗО.

Давайте по приколу прикинем бюджет такого щитка по ценам из ЭТМ. Положим, у нас есть 20 линий. Разобъём их на два УЗО.

20 автоматов S202 C16 (2CDS252001R0164): 775 руб х 20 = 15 500 руб
2 штуки УЗО F204 AC-40/0. 03 (2CSF204001R1400) 3891 х 2 = 7 782 руб
2 штуки кросс-модулей ИЭК YND10-4-07-100 664 х 2 = 1 328 руб

Сумма получается равна 24 610 руб. А теперь берём 20 штук дифов DS201 C16 AC30 (2CSR255040R1164): 3946 * 20 = 78 920. Разница в стоимости в три раза! То есть, если нам надо сэкономить в условиях кризиса — такой вариант абсолютно годится и имеет право на жизнь.

Какие недостатки могут быть у такого варианта?

Он отжирает в примерно два раза больше места в щитке, чем щиток на дифавтоматах. В некотором случае это может быть важным. Например, когда надо уложиться строго в нужный размер щита, или когда в два раза больший щит по стоимости убивает всю денежную разницу этого варианта.
Ну и то, что придётся чаще бегать к щитку при утечках: УЗО-то стало меньше, и защищают они сразу много линий каждое.

А вот переключение линий по фазам и добавление новых, удобство подключения к щитку и его наглядность остаются такими же, как в щитке на дифавтоматах. И сейчас я часто стал использовать такой вариант, когда придумываю кому-нибудь щитки. Например, как раз такой щиток я ставил на дачу родственникам.

Часть 2. Собираем трёхфазный щит по схеме.

Сейчас я расскажу про такой щиток подробнее. Попросил меня один заказчик быстро собрать ему трёхфазный щиток вместо однофазного, потому что у них в районе всех переводят на трёхфазное питание. Я посидел, посмотрел на старые уже проложенные линии и придумал ему щиток по такой схеме.

Схемы щитка не будет, потому что она до ужасти стандартная и нарисована выше для любого такого щитка: на вводе стоит рубильник для того, чтобы было удобно заводить вводной кабель и быстренько отключать весь щиток целиком. После этого питание проходит через вольтметро-амперметры Меандр ВАР-М01, потом идёт через три штуки УЗМ51-м для защиты от отгорания магистрального нуля или кривого вводного напряжения. Дальше это питание подаётся на два УЗО, а с них через кросс-модули — на автоматы.

И так забавно получилось, что в качестве корпуса щитка снова был выбран Mistral IP65, как и в щитке для однофазного мастер-класса. Мы расставляем все компоненты в щиток (тут он на 72 модуля, и ширина DIN-рейки 18 модулей):

Расставляем компоненты в щитке (на базе Mistral IP65)

Дальше мы отрезаем и расставляем гребёнки на УЗО и автоматы. Как раз кстати для нас и для такой схемы щитка выпускается гребёнка ABB PS4/12 (артикул 2CDL240101R1012). Эта гребёнка позволяет соединить вместе три штуки четырёхполюсных УЗО, потому что её схема такая: L1-L2-L3-N-L1-L2… Эта гребёнка выглядит вот так:

Гребёнка PS4/12 для соединения четырёхполюсных УЗО

Я отпилил её на ширину двух УЗОшек и прикрутил к ним:

Установили гребёнку PS4/12 на два УЗО

А ещё её удобство в том, что если забыть про Мистрали, то она точно подходит под три УЗО, стоящие на одной DIN-рейке на 12 модулей, которая и является стандартом для щитов ABB.

Нули снова соединяем гребёнкой PS1/57N, выкусывая зубья через один:

Используем гребёнку PS1/57N для соединения нулей автоматов

Вот так вот у нас получилось:

Установили гребёнки PS1/57N на нули

После этого соединяем все компоненты в щите между собой. Как и в прошлом мастер-классе, мы делаем всё так, чтобы не загромождать рабочее место и использовать в похожих операциях только небольшое количество инструмента. Я решил сначала подключить ноль. Он идёт из рубильника на питание ВАР-М01, на питание УЗМок и сразу на питание УЗО.

Когда я сделал все соединения, то у меня получился вот такой вот ктулху:

Использование провода ПуГВ для изготовления ктухлу

Тут виден плюс сборки щитков проводом с многопроволочной жилой (ПуГВ). Там можно подсунуть под наконечник сразу несколько сечений и опрессовать его вместе, чего не сделаешь с моножилой.

Закручиваем эту ктулху в щиток:

Подаём ноль питания на вольтметры и УЗМки

А после этого разводим фазы. У меня получилась сама собой классная компоновка щитка таким образом, что ВАРы вставли под вводной рубильник. Поэтому фаза с него идёт сразу через ВАР, а потом за DIN-рейками поднимается на УЗМку. ВАРы мы подключаем до УЗМок, потому что они должны показывать нам напряжение сети даже если УЗМ отключится — как раз по ВАРам мы будем определять, что там с УЗМ случилось и не пора ли скорее отключать вводной рубильник.

Запитали всё до УЗО

Дальше после выходов УЗО мы подаём питание на соотвествующие им кросс-модули. И на этом первая часть сборки щита завершена. Можно подать питание и проверить работу УЗО по кнопке «Тест».

Подключили кросс-модули после УЗО

После этого начинаем подключать линии к автоматам от кросс-модулей. Сначала подадим ноль на нужные автоматы.

Подали нули на автоматы

А потом так же, как в и щитке на дифавтоматах, подключим фазы от автоматов к кросс-модулю.

Раздаём фазы с кросс-модулей на автоматы

У нас получится такая вот картинка:

Получаем вид, аналогичный дифавтоматам

Сравните её с картинкой от щитка на дифавтоматах. Есть ли разница для подключения конечным пользователем? Нет! =)

Часть разводки щитка: месива проводов нету

Ну и крупным планом фотка кросс-модуля. Он заполнен частично и выбран с запасом. Если надо что-то переключить на другую фазу — достаточно открутить провод из одной шинки и воткнуть в другую.

Кросс-модуль крупно

Вот что у меня получилось в итоге. На DIN-рейках есть резерв места для новых линий, если они понадобятся. Внутри щитка всё достаточно свободно и наглядно.

Щиток собран!

А так как Mistral IP65 на 72 модуля состоит из двух дверей, то как-то само собой получилось так, что одна дверь отвечает за ввод, а другая (которая на фото ниже не показана) — за групповые автоматы.

Расположение вводной части щитка

Этот щиток уже сдан заказчику и наверное на каких-нибудь выходных им и будет подключен. Пока у него ещё старый вводной кабель, и в щиток придёт одна фаза. Но если сделать на вводном рубильнике перемычку, то новый щиток можно сразу устанавливать и подключать. А потом, когда вводной кабель будет переделан — щиток будет переключен на три фазы.

Часть 3. Небольшие советы по трём фазам.

И вдогонку дам ещё парочку советов на случай трёхфазного ввода и разработки щитков на три фазы.

Во-первых, если ваше помещение — не беседка, куда надо провести только свет, ведите в каждое помещение всегда три фазы целиком. Не делайте убогих решений, когда отводят одну фазу на щит гаража, другую — на щит сарая, третью — на щит бани. В каждое из этих помещений ведите три фазы для того, чтобы можно было легко считать и переключать в пределах вашего домохозяйства три фазы в любом месте.

То есть, любой щиток сарая или прочего помещения мы начинаем с четырёхполюсного рубильника, куда подаём все три фазы. А вот уже потом, если там действительно нужно сделать две линии (на свет и розетки) — мы ставим двухполюсное УЗО и пару автоматов на одну из фаз.

Во-вторых, когда считаете распределение нагрузок по фазам, не надо выдумывать никаких сложностей! Берёте максимальную нагрузку для каждой линии и распределяете эти линии по фазам так, чтобы общая сумма киловатт по каждой была примерно равна. Даже если получилось по 30 кВт на каждой линии, а вам выделено всего 15. Вот например, так:

Нагрузка по линиям в трёхфазном щите

Позже, если вы вдруг ошибётесь, то вам достаточно будет уже потом, в собранном щитке, переключить часть линий на кросс-модуле. Я приведу выдержку из своей инструкции к щиткам:

В данном щитке все основные виды питания (например неотключаемое, основное или неприоритетное) выведены на отдельные кросс-модули (блоки шин L1-L2-L3-N). Это облегчает разводку щита и позволяет легко добавлять новые линии или изменять распределение нагрузки по фазам.

При проектировании щитка вся нагрузка равномерно распределяется по фазам. Если же при использовании щитка оказалось, что во время включения каких-то нагрузок выбивает вводной автомат из-за перегрузки, то понадобится поменять распределение по фазам некоторых линий.

Для изменения распределения по фазам понадобится всего лишь отвёртка. Надо открыть кросс-модуль, найти провод от линии питания нужного автомата/дифавтомата, открутить его из одной фазной шинки и закрутить в любое свободное отверстие другой фазной шинки. Обычно на проводе находится трубочка с маркировкой вида «Lxx», где «xx» — это номер автомата/дифавтомата, который питается от этого провода.

Как понять, что, с какой и на какую фазу переставлять? Для этого требуется немного внимательности и логического мышления. Нужно заметить и запомнить, какие нагрузки были включены в тот момент, когда вводной автомат отключился. После этого надо обратиться к документации на щиток и посмотреть, на каких фазах они были. Если в щитке были установлены измерительные приборы — то по ним сразу будет видно, на какой фазе была самая большая нагрузка.

Предположим, для примера, что на фазе L1 у нас находятся розетки прихожей, духовка и водонагреватель. В обычном варианте всё работало нормально, но вдруг в прихожую стали включать мощный обогреватель. На практике это может выглядеть так: чего-то жарим, работает обогреватель, включился водогрей — и всё потухло. Включаем вводной автомат назад, повторяем эксперимент, наблюдаем. Вспоминаем, что все описанные нагрузки находятся на фазе L1.

Значит решением будет перенести одну из этих нагрузок на какую-нибудь другую фазу. Какую именно — можно выбрать или логикой вида «водонагреватель используется не так часто, посадим его на фазу, где сидят розетки ванной» или эмпирическим путём.

ВНИМАНИЕ! Не следует переставлять все нагрузки подряд и бездумно. Тем самым вы можете ещё больше нарушить их распределение, которое потом подсчитать и восстановить будет сложно.

На этом — всё! Собирайте бюджетные трёхфазные щитки правильно. Помните, что ими будут пользоваться другие люди, и что ваш щиток должен быть любой ценой удобен и понятен для именно этих людей, а не для каких-то сферических абстракных сущностей!
