Как монтировать дымоход из сэндвич труб: Как собрать сэндвич дымоход своими руками

Установка сэндвич дымохода | Монтаж дымохода из сэндвич труб

Сэндвич дымоходы (утепленные) названы так потому, что составлены из нескольких слоёв. Две трубы разного диаметра вставлены одна в другую, между ними проложен утеплитель. Один из концов более узкий, при монтаже он вставляется в другой.

Чаще всего внешний слой делают из нержавеющей стали, а внутренний — из меди или латуни. В качестве теплоизоляции используется минеральная вата. Толщина слоя — 3-6 см.

Конструкция сэндвич дымохода обеспечивает ряд преимуществ:

• пожаробезопасность;
• возможность сделать дымоходную систему сложной формы;
• антикоррозийная устойчивость;
• сочетаемость с отопительными приборами разных типов;
• небольшой вес;
• возможность установить дымоход и внутри здания, и снаружи;
• установка без предварительного монтажа основания;
• эстетическая привлекательность.

К недостаткам относят:

• потерю герметичности со временем;
• высокую стоимость по сравнению с другими типами дымоходов.

В дымоотводах с утеплителем скапливается меньше сажи, чем без него. Но чистку всё-таки необходимо проводить (дважды за отопительный сезон). Перед началом процедуры снимают нижнюю часть конструкции. Чтобы не делать этого, монтируют специальный элемент — ревизию, в ней есть дверца, через которую удаляется сажа.

Герметичность теряется из-за расширения и сужения под влиянием температуры.

В зависимости от условий эксплуатации подбираются необходимые параметры:

• общий диаметр конструкции;
• толщина утепляющего слоя.

В процессе монтажа существуют некоторые тонкости и нюансы:

1. Большую часть дымоотводной системы размещают в помещении — это снижает потери тепла.
2. Для безопасности дымоход располагают на расстоянии от других коммуникаций (особенно газовых).
3. Трубу фиксируют кронштейнами не реже, чем через 2,2 метра.
4. Горизонтальные участки делают не больше метра в длину.
5. Используют специальные хомуты.
6. Чтобы чистить дымоход от сажи, устанавливают ревизию со специальной дверцей.
7. Перед началом работ тщательно рассчитывают все параметры, в том числе толщину утеплителя и расположение вентиляции. Ошибки, обнаруженные в процессе работы, будет сложно исправить.

Установка сэндвич дымохода: основные этапы

1. Подготовка перекрытий. Потолки необходимо защитить от высокой температуры. Для этого устанавливается проходная трубка. Порядок действий:
   • Готовится патрубок нужного размера, который должен выходить за пределы перекрытия с обеих сторон.
   • Прокладывается внутри утеплитель.
   • В потолке делается отверстие, которое должно быть больше, чем диаметр проходной трубки.
   • Устанавливается патрубок, проложив между ним и перекрытием дополнительный слой теплоизоляции.
   • При необходимости повторяют.
2. Монтаж разделки на кровле:
   • Отмечается, где дымоход будет выходить из крыши. Учитывают наклон кровли.
   • Вырезается отверстие.
   • Берется оцинкованная сталь (один лист) и сгибается по форме отверстия в крыше, но на несколько сантиметров меньше. В листе стали проделывается отверстие для трубы.
   • Устанавливается на крышу и заполняют промежуток каменной ватой.
3. Сборка конструкции. Чтобы установить сэндвич трубу для дымохода необходимо реализовать:
   • Соединяется узкий конец трубы с нужным отверстием котла или другого отопительного прибора, закрепляется заглушкой.
   • В широкую часть трубы вставляется узкая часть следующей. Надевается наружный канал.
   • Закрепляются тройники при помощи кронштейнов, хомутами. Дополнительно скрепляют гайками.
   • Наносится в местах соединений герметик, который выдерживает температуру 100º С.

Монтаж дымохода из сэндвич труб можно провести своими руками, но в этом важны навыки и опыт работы, поэтому лучше доверить установку мастерам компании dymohody.by.

Заинтересовались? Обращайтесь к нам и получите стабильно работающую, безопасную и долговечную дымоходную систему по цене, которая Вас действительно порадует! Для получения подробной информации обратитесь к нам удобным для Вас способом:

Сделать заказ Задать вопрос

Возврат к списку

Монтаж дымохода из сэндвич труб инструкция

Дата публикации: 14.08.2018 11:23

Металлический дымоход, пожалуй, является лучшим вариантом для самостоятельного монтажа. Он состоит из легких и компактных деталей, которые незаменимы, если в первичном проекте здания вообще не предусмотрено место для вывода дыма.

Сэндвич дымоход очень прост в установке – достаточно просто соединить детали конструкции и дополнительные элементы в правильной последовательности. Разумеется, даже тут нужно учесть некоторые нюансы.

Инструкция

При сборке и монтаже нужно учесть следующие моменты:

1. Крепление сэндвич дымохода начинается от печи или камина. Начальное звено присоединяется к выходному патрубку источника дыма. Щели прикрываются заглушками. Трубы входят друг в друга (один край всего уже другого – перепутать будет сложно). Это нужно, чтобы конденсат беспроблемно опускался вниз.
2. Стыковаться должна и внутренняя труба. Соединить их одновременно бывает сложною. Рекомендуется выпустить внутреннюю трубу наружу со свесом в 15 сантиметров, а только потом стыковать внешние элементы.
3. Готовый стык придется усилить. Нужен оцинкованный хомут, обворачиваемый вокруг соединительного узла. Дальше он стягивается гайками или проволокой. Труба обрабатывается герметиком, невосприимчивым к перепадам температур (выдерживает до 1 тысячи градусов).

Дальше по аналогичной схеме крепятся дополнительные элементы: тройник, наконечник, углы и др. Через каждые два метра дымоход прислоняется к стене. Кронштейны помогут усилить крепление, чтобы избежать поломки и нагрузки на стояк. По ситуации допускается монтаж горизонтальных звеньев – их длина не должна превышать 1 метра.

У нас вы можете заказать

 Монтаж дымохода  Монтаж сэндвич дымохода  Монтаж дымохода из нержавейки  Монтаж керамического дымохода  Монтаж дымохода через крышу  Монтаж дымохода через стену

При установке нужно снять пленку, которой покрываются трубы сэндвич. Помните об отступке, которая должна соответствовать строительным нормам.

Кладка трубы на крыше

Рекомендуется отделить составную кровельного пирога от главной плоскости. Создается небольшой деревянный короб, который отводит разогретую трубу от крыши. Не стоит забывать о нормах СНиП – деревянные детали должны установиться поодаль от дымохода. Короб для крыши внутри наполняется изоляционным элементов, невосприимчивым к горению (например, бытовая вата).

1. Изоляционные части режут «конвертом».
2. Края выводят к поперечным балкам, где крепят гвоздями или при помощи скоб.
3. Изоляционная пленка прижимается обрешеточными брусьями. Пароизоляционная пленка крепится база для укладки части отделки.
4. Утеплитель должен быть обезопасен от влаги, потому по стенкам короба идет сильное уплотнение из клеевого состава.

Монтаж дымохода из сэндвич труб через крышу можно выполнить своими силами. Главное учесть все строительные нормы и правила крепления, чтобы обеспечить сохранность и качество конструкции.

Вам также будет интересно

 Как происходит установка дымоходов  Установка дымохода через потолок  Как выбрать дымоход  Инструкция по монтажу дымохода  Как правильно установить дымоход своими руками

устройство и установка прохода через крышу, как правильно крепить

Правильно установленный качественный дымоход — залог безопасной эксплуатации печи в загородных домах, банях и загородных домах. В последнее время стали популярны дымоходы из сэндвич-труб. Несмотря на ряд нюансов при монтаже, такие трубы пользуются популярностью из-за невысокой цены и хороших технических характеристик.

Особенности конструкции

Большая часть пожаров в частных домовладениях возникает из-за грубых нарушений технологии монтажа печного оборудования, в том числе труб дымоудаления. Современные сэндвич-трубы более пожаробезопасны, чем обычные. Сэндвич каминного типа представляет собой трехслойную трубу. Эти изделия изготавливаются из нержавеющей или оцинкованной стали.

Как правило, для котлов и газовых котлов используют оцинкованные модели, так как материал плохо устойчив к высоким температурам и выгорает. Поэтому сэндвич-трубы из нержавеющей стали более универсальны и могут устанавливаться к твердотопливным котлам.

Сэндвич состоит из трех слоев.

• Внутренний контур. Представляет собой цилиндр круглой формы толщиной от 1 мм. Внутренняя труба изготовлена ​​из цельного листа металла посредством герметичного сварного шва. Благодаря антикоррозийным свойствам материала для изготовления сэндвич-трубы он не боится воздействия влаги и конденсата.
• Изоляция. Расположен между внутренним и внешним слоями. Он не позволяет теплу от трубы нагревать крышу и другие близлежащие элементы, а также не дает остыть дыму при движении по дымоходу, что значительно снижает образование сажи на стенках трубы. Это позволяет чистить дымоход гораздо реже, чем с обычными трубами. Для утепляющего слоя применяют огнестойкие материалы высшего класса, например, минеральную вату из базальта, способную выдерживать температуру от 7000 С. Толщина утепляющего слоя в зависимости от материала и производителя может варьироваться от 40 до 60 мм.
• Внешний корпус. Может быть изготовлен из нержавеющей стали или других металлов. Чтобы не повредить гальванический слой нержавеющей стали, препятствующий коррозии, шов выполняется лазерной сваркой. Варианты сэндвич-труб из нержавейки с наружным контуром самые экономичные, из меди и латуни дорогие, но очень эффектные на вид.

Дымоходы типа «сэндвич» состоят из дополнительных элементов. Их высота и диаметр могут сильно различаться в зависимости от производителя, поэтому лучше всего приобретать все комплектующие и комплектующие одной марки.

Преимущества и недостатки

Как и любые изделия, сэндвич-дымоход имеет как свои преимущества, так и недостатки.

Положительные аспекты включают некоторые аспекты.

• Высококачественная изоляция. Внутренний слой надежно защищает элементы кровли, расположенные рядом с дымоходом, от тепла и огня. Благодаря этой особенности сэндвич-трубу можно выводить как на крышу, так и на фасад здания.
• Недорогой и простой в обслуживании и ремонте. Так как копоть не образуется, нет необходимости часто чистить. В случае поломки найти и заменить дополнительные детали также не составит труда даже самостоятельно. Тем более, что на рынке представлено множество производителей и моделей сэндвич-труб.
• Легкая конструкция. Сэндвич-дымоход в несколько раз легче классического варианта кирпичной кладки. Это позволяет не создавать дополнительную нагрузку на фундамент здания.

• Без конденсата. В обычных дымоходах из-за разницы температур внутри и снаружи образуется влага, что приводит к коррозии металла и постепенному разрушению, что может быть очень опасно. Сэндвич, благодаря особой конструкции, лишен этого существенного недостатка.
• Привлекательный внешний вид. По сравнению с обычными трубами из стали сэндвич выглядит более презентабельно и аккуратно, особенно если внешний контур выполнен из благородной меди или латуни.
• Простая установка. Фланцевое или байонетное крепление используется для крепления трубы дымохода из сэндвича, что позволяет самостоятельно вывести дымоход через крышу и зафиксировать его.
• Низкая стоимость. Сэндвич-дымоходы из нержавейки – самый бюджетный вариант, из латуни и меди – подороже.

Недостатков не много.

1. Короткий срок службы. Через 10-15 лет такой дымоход приходит в негодность и требует замены, тогда как кирпичная труба может прослужить 20 и более лет.
2. Уменьшенная герметичность во время работы. Это связано с постоянным воздействием температурных перепадов на участки сэндвич-трубы.

Однако, несмотря на недостатки, сэндвич-труба является отличной альтернативой классическим дымоходам, с более быстрой и простой установкой.

Принципы монтажа

Чтобы дымоход был установлен правильно и не было риска возгорания или отравления угарным газом, необходимо соблюдать строительные нормы и правила пожарной безопасности.

Необходимо руководствоваться следующими принципами:

• в месте соприкосновения дымохода с кровлей или фасадом здания следует укладывать теплоизоляцию с помощью трубы или стального короба;
• ни в коем случае нельзя напрямую соединять сэндвич-трубу с входным патрубком печи; такие дымоходы устанавливаются только на выходе;
• дымоход монтируется так, чтобы стыки не попадали на границу с кровлей;
• диаметр сэндвич-трубы по всей длине должен совпадать с диаметром трубы котла отопления;

• длина горизонтальных участков не должна превышать 1 метра, так как они значительно снижают тягу;
• Внизу дымохода установлено ревизионное окошко, через которое можно легко контролировать состояние трубы;
• все доборные элементы должны совпадать по диаметру, чтобы не образовывались зазоры, снижающие пожаробезопасность трубы;
• для удобного монтажа трубы между стропильной системой крыши используются отводы с углом 450; два колена 450 используются для образования прямого угла;
• если дымоход проходит в непосредственной близости от стен, то их защищают асбестовым волокном.

При монтаже внутреннего контура трубы каждый следующий элемент вставляется внутрь предыдущего, а внешний контур собирается в обратном порядке.

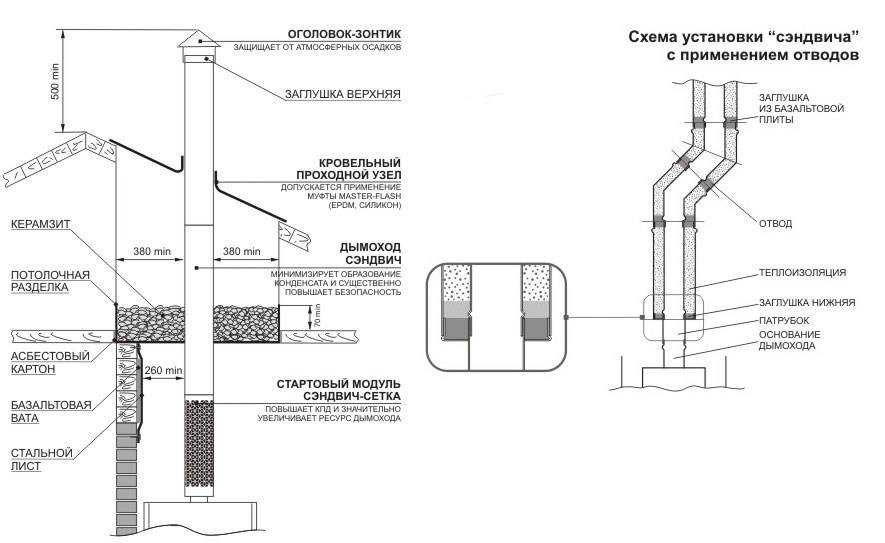

Последовательность сборки

Устройство сэндвич-дымохода через крышу требует учитывать расположение полов и несущих балок и учитывать минимальное расстояние от трубы до горючих предметов (стены, потолок) 13 сантиметров.

Последовательность монтажа следующая:

• В потолке имеется отверстие с отступом 250 мм от края трубы. Края отверстия закрываются утеплителем. Можно использовать минерит, который крепится саморезами или гвоздями.
• Труба дымохода уложена в коробку. Он должен располагаться вертикально.
• Лишнее пространство заложено минеральной ватой из базальта. На лицевой стороне дизайнерский лист из нержавеющей стали.

• При выводе чердака в крыше прорезается отверстие. В месте прохода укладывается гидро- и пароизоляция крест-накрест.
• После этого на трубу вплотную к кровле надевается мастер-фланец, к его юбке придается необходимая форма.
• Место соединения магистрального смыва и труб тщательно промазывается термостойкой герметизирующей массой. Как крыша под резиной.
• Каждое крепление дополнительно затягивается специальным хомутом.

Сэндвич трубы — идеальное решение для дымоходного оборудования не только печи, но и котла или газового котла. Его установка не требует много времени и сил и может быть выполнена своими силами при условии соблюдения инструкции по монтажу и норм пожарной безопасности.

Подробнее о монтаже дымохода из сэндвич-труб смотрите далее.

Рекомендую к прочтению

установка и установка дымохода из сэндвич трубы

Дымоход сэндвич имеет множество преимуществ: простота конструкции, безопасность, эстетичный вид. Почему бы не попробовать собрать бутерброд на дымоход своими руками? Как показывает практика, это действительно довольно просто. А сложить такой дымоход как конструктор сможет каждый.

Для этой работы потребуются знания конструкции дымохода и его монтажа – именно этот материал мы подробно рассмотрели в нашей статье. Мы подобрали фото и схемы с описанием основных элементов дымоходной системы, дали пошаговые инструкции по сборке и установке.

А также дополнил материал полезными советами по улучшению тяги и видео, показывающим процесс установки дымохода в загородном доме.

Содержание статьи:

• Плюсы и минусы использования дымохода Сэндвич
• Материал, из которого изготовлены трубы
  • Вариант №1 — Нержавеющая сталь с легирующими добавками
  • Вариант №2 — Черный металл для дымоходов
  • Вариант №3 — Комбинированный дымоход Сэндвич
• Влияние топлива на работу дымохода
• Элементы конструкции и их особенности
• Как подобрать необходимый диаметр дымохода?
• Монтаж многослойной системы дымоудаления
  • Этап №1 – монтаж элементов дымохода
  • Этап №2 – прохождение потолков и перекрытий стен
  • Этап №3 – прохождение системы через крышу
  • Этап №4 – размещение конструкции над крышей
• Что сделать для улучшения тяги?
  • Причины плохих продуктов сгорания
  • Как предотвратить проблемы с тягой?
• Эксплуатация дымоходных сэндвич-систем
• Выводы и полезное видео по теме

Плюсы и минусы использования дымохода сэндвич

Недостатки дымоходов, собранных из сэндвич-труб:

• нарушение герметизации после определенного количества циклов нагрева и охлаждения;
• По сравнению с кирпичной конструкцией сэндвич-дымоход имеет более высокую стоимость;
• срок службы около 15 лет, в то время как традиционные дымоходы из огнеупорного кирпича служат на 10 лет больше.

Такой непродолжительный срок службы в основном связан с использованием в производстве некачественных материалов.

Выбор продукции проверенного бренда – первое, что можно сделать для долгой и успешной эксплуатации дымохода.

Фотогалерея

Фото

Дымоходы, собранные из элементов типа сэндвич, не нуждаются в теплоизоляции. Снаружи здания может располагаться канал любой длины

Дымовые каналы, собранные из элементов сэндвич, работают с любыми типами тепловых пунктов; их можно устанавливать в помещениях, не оборудованных для размещения такого оборудования

Сэндвич дымохода состоит из элементов, представляющих собой трубу в трубе, пространство между которыми заполнено изоляцией

Сборку и монтаж трубы начинают с горизонтального отрезка, начинают от места выхода профильной трубы из дом

Участки пересечения стены и стропильной системы сэндвич с дымоходом утепляются накладками из негорючих материалов

В месте пересечения дымохода стропильной системы или стены может располагаться только цельный элемент. Нельзя, чтобы в проходе было место для стыковки элементов

Для предотвращения просачивания атмосферных осадков в месте прохода через кровлю вокруг дымохода сооружается герметичный проходной узел

Сборка дымового канала из сэндвич-элементов завершается установкой зонта, защищающего система от атмосферных осадков, пыльной взвеси и птиц

Аргумент для сэндвич-систем

Совместимость с отопительными приборами

Конструктивные особенности трубы

Зона начала монтажа труб

Детали изоляции дымохода

Особенности устройства проходок

Устройство сквозного узла через кровлю

Установка зонта на устье дымохода

Преимуществами дымохода сэндвич являются следующим образом:

• Утепленные стены. Благодаря теплоизоляции даже вынесенный снаружи дымоход не теряет тяги. Ламинированные стенки препятствуют охлаждению продуктов сгорания, которые быстрее выводятся через дымоход, не дают активно образовываться конденсату и копоти.
• Простая установка. Изучив принципы строительства дымоходов, их сможет собрать даже новичок.
• Различные опции. Для сборки конструкции выпускаются прямые и угловые модули. Дымоход может выводиться вверх или в стену, может огибать стропильную систему, различные архитектурные элементы.
• Минимальное осаждение сажи. Благодаря гладкой поверхности труб зола и сажа быстрее выбрасываются в атмосферу и медленнее накапливаются.

Кроме того, сэндвич-система имеет относительно небольшой вес, а значит, для нее проще создать опору и не требуется устройство специального фундамента, как для кирпичного дымохода. Его можно крепить к потолкам и стенам, устанавливать непосредственно на отопительное оборудование.

По сравнению с одностенными сэндвич-дымоходы практически не образуют конденсата и пожаробезопасны.

Из стандартных элементов дымохода сэндвич можно собрать даже самую сложную конструкцию

Материал, из которого изготовлены трубы

Для разных отопительных приборов и видов топлива подбирается их тип стали. Он должен быть высоколегированным и нержавеющим, пригодным для изготовления химически стойких и тугоплавких дымоходов.

В конструкции дымохода одной из основных характеристик является марка стали как критерий длительной службы и устойчивости к внешнему негативу

При сжигании в дымоходе различных веществ могут накапливаться химически активные вещества: серная кислота, сера , соляная кислота. Кроме того, температура при сгорании различных видов топлива может сильно различаться.

При отоплении дровами или газом не поднимается выше 450°С; при сжигании угля она может достигать 700°С. Металлы по-разному реагируют на эти показатели. поэтому обратите внимание на главную характеристику — качество и свойства стали.

Вариант №1 — Нержавеющая сталь с легирующими добавками

Основные марки стальных сплавов, которые используются для производства дымоходных сэндвичей:

• Стабилизированная титаном нержавеющая сталь (AISI 321) . Используется для дровяного оборудования. Неустойчив к коррозии в серосодержащих средах. Допустимая рабочая температура 600-800°С.
• Нержавеющая сталь, стабилизированная молибденом (AISI 316) . Монтаж дымохода-сэндвича из этой марки стали осуществляется для систем отопления, работающих на дровах, газе, дизельном топливе. Металл кислотоупорный, отличается повышенной коррозионной стойкостью, к агрессивным средам различной природы.
• Жаропрочная сталь (AISI 304) . Включение хрома и никеля делает сталь нечувствительной к повышенным температурам и кислотным средам. Применяется для производства дымоходов с высокой температурой выхлопных газов — около 1000°С. При температуре 600-800°С склонен к потере вязкости и пластичности, что приводит к охрупчиванию.
• Широко распространенные марки AISI 409 и 430 слабо противостоят высоким температурам и воздействию кислот. Из стали этих марок изготавливается большая часть китайской продукции и часть отечественной.

Проверить марку стали визуально невозможно. При покупке можно сверить маркировку на самом изделии или попробовать примерно определить качество с помощью магнита.

Некачественный материал притянет магнит, металл с добавлением легирующих добавок — нет.

Выбирая трубы для дымохода, поинтересуйтесь их основными характеристиками. Если есть сомнения в честности продавца, возьмите с собой магнит — он будет притягиваться к изделиям из стали с недостаточным содержанием лигирующих добавок

Вариант №2 — чермет для дымоходов

Сам по себе черный металл быстро изнашивается — он окисляется и сгорает. Поэтому для его защиты используется специальная эмаль. Это повышает устойчивость к кислотным условиям.

Эмаль может служить длительное время при температуре не более 400°С и выдерживает кратковременное повышение до 750°С.

Разнообразие оттенков эмалированных труб делает их достаточно популярными

Используются эмалированные трубы для отвода продуктов горения от отопительных колонок, печей, отопительных котлов, каминов. В отличие от стали, они могут быть окрашены в различные цвета. Это позволяет правильно подобрать оттенки для интерьера или фасада дома.

Вариант №3 — Комбинированный дымоход Сэндвич

Для удешевления производства предприятия стараются использовать более дешевые материалы. Если внутренняя труба изготовлена ​​из дорогой нержавеющей стали, а внешняя из оцинкованного или эмалированного металла, это мало сказывается на сроке службы изделия.

Хуже, если наоборот: снаружи используется нержавеющая сталь, а внутри спрятан дешевый некачественный материал. Такая труба при интенсивном использовании может прослужить год и выйти из строя, что повлечет за собой новые затраты на материалы и монтаж.

Перед покупкой желательно запросить сопроводительные документы на товар, чтобы убедиться в качестве приобретаемой трубы. Важно, чтобы внутренний элемент был изготовлен из высококачественной нержавеющей стали

Между двумя сэндвич-трубами дымохода находится слой теплоизоляционного материала, который удерживает тепло внутри и тем самым сохраняет хорошую тягу. В качестве утеплителя используется базальтовая или керамическая вата – волокнистые материалы с высшим классом огнестойкости.

Базальтовая вата выдерживает температуру до 600°С, керамическая — до 1000°С. Оба материала обладают хорошими теплоизоляционными свойствами. Нанесите слой утеплителя 25-50 мм. Для дымохода, который монтируется снаружи, чем он будет больше, тем лучше.

Влияние топлива на работу дымохода

Ниже приведена таблица, которая поможет определить, как правильно подобрать дымоход для разных видов отопительного оборудования, чтобы он работал дольше.

В инструкции по эксплуатации каждого дымоходного устройства указана допустимая температура

При установке сэндвич-дымохода для газового оборудования можно обойтись более дешевым вариантом конструкции. А вот для русской или банной печи лучше не экономить и выбрать систему, качество которой не вызывает сомнений.

Конструктивные элементы и их особенности

Разнообразие изделий позволяет выполнять сложные задачи по сооружению дымохода сэндвич.

Производители дымоходов разработали более двадцати различных элементов для облегчения монтажа

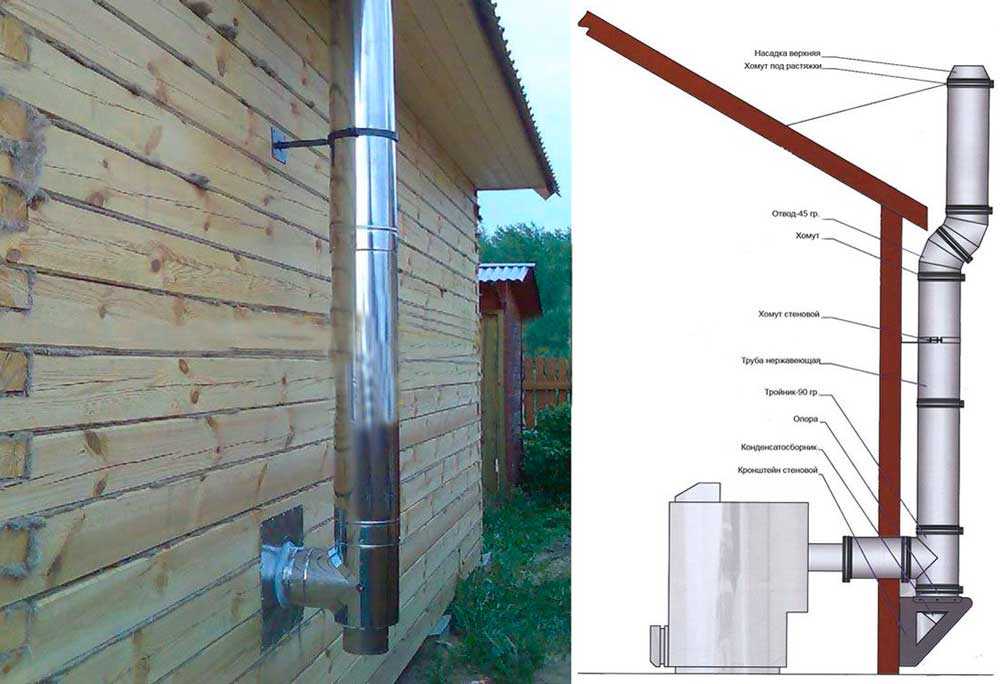

Основными конструктивными элементами канала дымохода являются:

• Прямые секции трубы. Сегменты диаметром 80-600 мм, длиной до 1 м. Идеальная конструкция дымохода – прямая, но на практике этого добиться сложно.
• Колени и тройники. Применяются при необходимости вывести дымоход через стену, за пределы здания или в обход конструктивных элементов дома — балок, стропил. Иногда для поворотов (особенно прямых, 90°) применяют тройники с ревизией — они позволяют прочистить дымоход в труднодоступных местах. Их устанавливают и укрепляют скобами, чтобы они не несли вес вышестоящей конструкции.
• Проходная труба. Изолирует трубу от перегородок, служит креплением дымохода.
• Кровля . Представляет собой металлический конус, который крепится на крыше под определенным углом. Помогает провести трубу через кровлю, не нарушая ее герметичности и повышая пожаробезопасность. Вместо него можно использовать специальный силиконовый герметик, служащий лучшей защитой от протечек.

Помимо вышеперечисленных элементов существует еще множество приспособлений для монтажа дымохода из сэндвич-трубы, а также его дальнейшей эксплуатации.

Дымоход крепится скобами через каждые два метра. Крепления для фиксации хомутов на стене подбираются в соответствии с материалом, из которого он сложен

Как подобрать необходимый диаметр дымохода?

Выбор диаметра дымохода осуществляется исходя из данных о мощности котла.

Для маломощных систем отопления мощностью менее 3,5 кВт применяют трубы диаметром 8 см, для котлов с показателями не более 5,2 кВт применяют трубы диаметром 9,5 см и свыше 5,2 кВт. Сужение дымохода не допускается, а уширение, наоборот, может осуществляться.

Еще одним показателем, влияющим на диаметр дымохода, является толщина изоляционного слоя. Он может быть 25-100 мм. Чем он крупнее, тем лучше проявляет свои свойства, но и ценность его возрастает. Толщина самого металла, используемого для производства труб, может быть до одного миллиметра.

При необходимости достройки, замены или модернизации какого-либо участка дымохода потребитель может оказаться в затруднительном положении. Элементы разных марок не способны обеспечить герметичное соединение.

При приобретении недостающих деталей лучше найти (заказать) комплектующие той же марки, что и остальная конструкция.

Монтаж сэндвич-системы дымоудаления

Перед монтажом конструкции необходимо внимательно ознакомиться с технической документацией, правилами техники безопасности.

Обязательно выполнять все меры по предотвращению возгорания при эксплуатации дымохода.

Перед покупкой необходимо произвести расчет всех материалов с учетом особенностей планировки дома

Шаг №1 — сборка элементов дымохода

Монтаж конструкции всегда начинается снизу вверх. Сэндвич-дымоходы нельзя напрямую подключать к отопительному прибору.

Сэндвич-элемент дымохода никогда не подключается к каменке – сначала установите одностенную трубу или переходник

Сначала установите специальный переходник или одностенную стальную трубу длиной полметра.

Если планируется вывести трубу прямо в стену, то установить горизонтальное ответвление с небольшим уклоном 2°.

Переходник предназначен для соединения различных участков дымоходной системы — одностенных и многослойных труб

Участок неизолированной трубы может быть коротким, либо длинным, если предполагается большая теплоотдача. Стены и конструкции, расположенные вблизи него, должны быть защищены экраном или кожухом.

Установить «по дыму», то есть надеть сверху на трубу отопительного прибора и дополнительно защитить стык термостойким герметиком.

Сборка «Конденсат» не позволяет каплям влаги проникать в систему утепления, в результате чего значительно снижаются ее теплоизоляционные свойства труба, нижняя часть которой установлена ​​«по дыму», а верхняя «по конденсату».

Все последующие трубы будут монтироваться «по конденсату», что предотвратит его утечку и убережет от повреждения изоляционного слоя.

Места абсолютно всех соединений скреплены муфтами. Возле каждого стыка предназначены для крепления системы к стене.

Для предотвращения боковых смещений конструкции через каждые два метра используются настенные кронштейны, опорные тройники. Система крепится к стене с помощью консолей или опорных площадок через каждые пять метров.

Этап №2 — проходные потолочные и настенные перекрытия

Даже тот факт, что сэндвич-дымоходы имеют изоляционный слой, не означает, что их поверхность не может достаточно прогреться. Поэтому запрещается размещать их без дополнительного утепления вблизи горючих материалов (дерево, пластик и т.п.).

Стыки сэндвич-труб для дымоходов при их монтаже и эксплуатации не должны совпадать с проходом в потолке или стене.

Свободное пространство между потолком и трубой заполнено негорючей и негорючей базальтовой ватой

Диаметр отверстия в стене или потолке вырезается на 250 мм больше диаметра наружной трубы.

Сделайте его круглым или прямоугольным. В свободное пространство укладывается термостойкий материал, который скрывается декоративными накладками.

Проходной узел термостойкий, предотвращает деформации дымохода при смещении строительной конструкции — усадочные, влажные и температурные деформации

Для прохода через потолок и, особенно, через легковоспламеняющиеся материалы, предусмотрен специальный проходной узел также используется. Между внешним контуром и внутренней поверхностью сборки оставляют воздушный зазор.

При проходе через перекрытие или стену из негорючего материала вместо блока прохода может быть использована разгрузочная площадка. Она будет играть роль дополнительной опоры.

Этап №3 — прохождение системы через крышу

При снятии ее герметичность нарушается. Чтобы укрепить трубу, отгородить ее от легковоспламеняющихся элементов кровли и исключить возможность протечек в кровле, применяют специальные приспособления: конические крысы, силиконовые уплотнители.

Данные детали имеют стандартизированные углы наклона, выбирайте их, учитывая параметры кровли.

Силиконовая прокладка — мастер-флеш значительно упрощает работу и помогает создать надежную защиту от протечек

При укладке трубы рассчитывают так, чтобы расстояние до горючих материалов было не менее 37 см. Для защиты от попадания воды на крышу поверх крысы устанавливается фартук. Его края заводятся под кровлю.

Этап №4 — размещение конструкции над кровлей

Высота трубы дымохода зависит от расстояния между основанием трубы и коньком, но не менее чем на полметра над коньком, на 1,2 м над поверхностью плоской крыши или 2 м с комбинированной крышей. Если оконечность конька находится в полутора-трех метрах, то ее следует располагать выше или напротив конька.

Если расстояние составляет 3 м и более, то допускается размещать острие не ниже линии, образующейся, если условно провести горизонтальную линию от конька и отмерить вниз угол 10°.

Если головка трубы установлена ​​ниже, чем должна быть, в системе может возникнуть обратная тяга.

При наличии близко расположенного здания вершина дымохода должна возвышаться над его крышей на полтора метра.

Труба такого размера должна быть дополнительно усилена растяжками.

При планировании конструкции дымохода учитывайте тип крыши и расположение соседних построек. Труба не должна попасть в зону подпора, что негативно скажется на формировании тяги

Если для покрытия кровли использовался горючий материал, то в дымоходе. Конструкция дымохода завершается конусообразным оголовком. Иногда его защищают другие устройства.

Что сделать, чтобы улучшить сцепление?

Принцип работы дымохода основан на создании тяги — эффекте проветривания, возникающем за счет разницы температур в середине и снаружи канала.

Плотность теплого воздуха в дымоходной системе меньше, чем холодного снаружи, и это приводит к разнице давлений. Благодаря этой разнице холодный воздух поступает внутрь топки, а горячий поднимается по дымоходу и выходит наружу.

Причины плохих продуктов сгорания

Простой способ определить наличие или отсутствие сквозняка — визуально оценить наличие дыма в помещении или определить проблему по цвету огня.

Оранжевые оттенки указывают на недостаточную тягу, белое пламя и гул в трубе — на чрезмерную. Иногда тяга может на короткое время изменить направление.

Частыми причинами обратной или плохой тяги являются высокая засоренность и низкая дымоходная труба

Не принимая во внимание вовремя не прочищенную и забитую дымовую трубу, причины ее возникновения в ней следующие:

• неправильный расчет соотношения мощности котла и параметры трубы;
• неблагоприятные погодные условия — туман, дождь, жара, сильный ветер;
• большое количество узких участков и поворотов в конструкции дымохода;
• высокое расположение конька по отношению к окончанию дымовой трубы или близлежащих высотных зданий;

Даже для формирования нормальной тяги недостаточная подача воздуха и недостаточная .

Как предотвратить проблемы с сцеплением?

Вот несколько рекомендаций, как собрать дымоход-сэндвич, чтобы отопительный прибор не стал источником копоти и копоти в доме:

• высота конструкции должна быть равна или больше пяти метров;
• дымоход предпочтительнее построить прямой — без изгибов и поворотов;
• повороты (не более трех) выполняются под углом 45°;
• от котла может отходить почти горизонтальный участок дымохода (с уклоном 2°), но не более одного метра.

Если при эксплуатации дымохода возникают проблемы с отводом дыма, прибегают к установке специальных устройств, усиливающих тягу.

Это может быть:

• Дефлектор. Работает по принципу снижения давления при прохождении воздушных преград. Эффективно работает в ветреную погоду, а в тихую может, наоборот, мешать дымоудалению.
• Стабилизатор . Это дополнительный элемент, который имеет форму зонта и надевается поверх трубы. Снизу через открытую площадку поступает воздух, увеличивая тягу.
• Ротационная турбина . Он работает с помощью энергии ветра: вращаясь в одном направлении, он создает вакуум в воздухе над каналом. В безветренную погоду он не эффективен.

Все эти устройства не являются панацеей, особенно если дымоход изначально неправильно сконструирован.

Дефлектор может стать препятствием для удаления продуктов горения в безветренную погоду.

Эксплуатация дымоходных сэндвич-систем

После монтажа дымохода следует провести пробную топку для проверки герметичности стыков, убедиться, что соседние конструкции и материалы не нагреваются.

При первом использовании системы возможно незначительное задымление и специфический запах от нагретых остатков масла, герметика, пыли на поверхности труб.

Для правильной работы требуется своевременное . При чистке не используйте моющие средства. Обзор лучших чистящих средств и методов обсуждается в .

Лучше, если ее будет выполнять организация, имеющая специальную лицензию, дающую право на проведение такого рода работ.

Выводы и полезное видео по теме

Подробнее о том, как правильно собрать надежный дымоход из модульных сэндвич-труб можно посмотреть в видео:

Самостоятельный монтаж дымохода из сэндвич-трубы потребует от пользователя изучения некоторых нюансов и тонкостей. Но зато, выполнив работу правильно, вы можете быть уверены в безопасности своей семьи и себя.

У вас есть опыт строительства дымохода из бутерброда? А вы делали монтаж такого дымохода своими руками? Поделитесь своим опытом с начинающими домашними мастерами — напишите в блоке комментариев, с какими трудностями вам пришлось столкнуться при установке, как давно вы им пользуетесь и как ухаживаете за дымоходом.
