Как мультиметром проверить целостность провода: Как прозвонить провод мультиметром? — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр

Прозвонка – определение целостности электрической цепи. Проверку делают:

• Для контроля правильности сборки схемы перед включением напряжения.
• Для определения неисправности проводки.
• Для контроля качества кабеля или провода перед электромонтажными работами.

Прозвонка проводов и кабелей – обязательное требование ПУЭ после проведения монтажа розеток, распределительных коробок, при реконструкции проводки, ремонтных работах. В статье описано, как прозвонить кабель мультиметром и другими способами.

Особенности прозвонки провода приборами: мультиметр, тестер, мегаомметр

Для проверки целостности цепи требуется источник напряжения и любой индикатор наличия тока. Им может служить лампа, цифровой или стрелочный прибор, звонок и т.д. Удобнее всего использовать:

• Мультиметр или тестер. Это многофункциональный прибор с функциями измерения напряжения, тока, сопротивления, определения параметров полупроводниковых элементов.
• Омметр и мегаомметр. Такой прибор применяется для проверки цепей с высоким сопротивлением, измерения сопротивлений изоляции. Для прозвонки проводов бытовой электропроводки применение мегаомметра нецелесообразно. Прибор генерирует высокое напряжение и может повредить изоляцию кабеля.

Для проверки проводки также используют подручные средства – лампы накаливания, батареи и аккумуляторы. Применение таких средств возможно только при полностью обесточенном участке цепи и отключении приборов с емкостной и индуктивной нагрузкой (насосы, холодильники, электроинструменты, люминесцентные лампы).

Как правильно прозвонить кабель?

Проверка проводится в несколько этапов:

Подготовка тестера. Рукоятку управления прибора переводят в положение «Зуммер», на мультиметрах некоторых производителей режим прозвонки обозначается изображением диода.

При отсутствии такой функции, устанавливают режим измерения сопротивления, который обозначется знаком Ω или буквой «R». При этом выбирают самый нижний предел измерения. Провода со щупами присоединяют к разъемам СОМ и VΩmA.

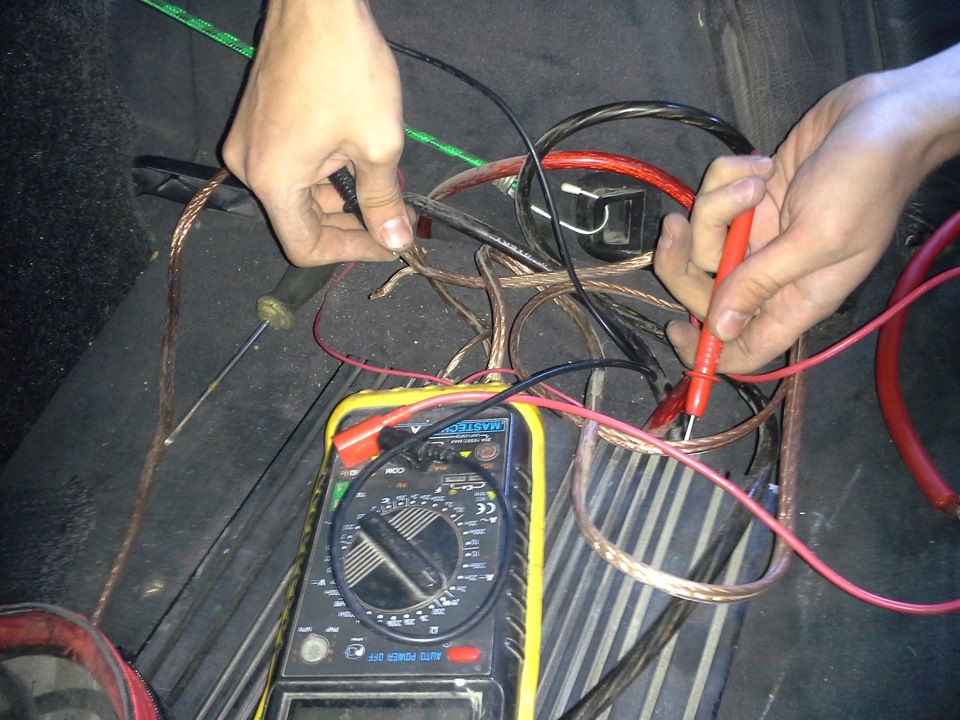

Проведение измерений. Для удобства вместо одного щупа используют зажим типа «крокодил». Приспособление закрепляют на оголенном конце провода, кабельной жилы или клеммы. Перед прозвонкой длинного провода или при невозможности отключения электроприборов и оборудования, жилу на короткое время соединяют с заземляющим контактом. Это необходимо для снятия остаточного заряда.

Щупом касаются другого конца другого конца провода. При проверке целого провода, прибор подает звуковой сигнал. В режиме «Прозвонка» на дисплее мультиметра появится цифра «0», в режиме измерения сопротивления тестер покажет небольшую величину, равную сопротивлению провода. При наличии обрыва, прибор покажет единицу или значок «бесконечность».

Проверка мегаомметром делается также. При этом используют магазин сопротивлений или добавочные резисторы. Это необходимо для снижения напряжения прибора и предотвращает пробой изоляции. Это устройство предназначено для проведения испытания изоляции силового оборудования. Прозванивать бытовую проводку без дополнительных сопротивлений не допускается.

Как прозвонить многожильный кабель

Иногда требуется прозвонить кабели с 3-4 жилами. Для этого также применяется мультиметр. Присоединяют зажим к одной из жил, щупом касаются концов других проводов. При нахождении жилы, срабатывает зуммер прибора, на дисплее отобразится нулевое значение сопротивления.

Для ускорения проверки используют резисторы с разным сопротивлением. Удобнее применять специальные магазины сопротивлений для электротехнических измерений. К концам жил присоединяют параллельно включенные резисторы с известными значениями. Мультиметр или тестер переводят в режим измерения сопротивления, к одному из проводов подсоединяют зажим и поочередно проверяют щупом значения сопротивления.

Совпадающие концы кабельных жил маркируют.

Как прозвонить длинные кабели

Предыдущими способами прозвонить длинные кабели невозможно. Как прозвонить кабель при значительной длине?

Концы жил соединяют попарно. На другом конце кабеля присоединяют «крокодил», шупом поочередно касаются соседних проводов и жил. Таким способом определяют целостность пары проводников.

При недостатке мощности мультиметра применяют специальные измерительные трансформаторы с несколькими выводами c известным напряжением между каждыми и вольтаметр. Концы проводов соединяют с клеммами трансформатора. Прозвонку осуществляют путем измерения напряжения между экранирующей или армирующей оплеткой и проводом.



Как прозвонить кабель в квартире без мультиметра

При отсутствии прибора можно воспользоваться альтернативным способом проверки целостности проводов. Для этого понадобится батарейка 4,5 или 9 В, лампочка от карманного фонарика и пара гибких проводов.

К одной из клемм источника тока присоединяют лампу, к ней один из проводов. Другой провод подключают к другому зажиму батареи. Далее прозвонка осуществляется аналогично проверке мультиметром: при наличии электрического контакта в целом проводе лампа загорается. Такой способ применяется для определения групп линий электропроводки в распределительных коробках, при небольшой длине кабеля.

Прозвонка требует соблюдения техники безопасности. Перед началом необходимо убедиться, что участок цепи обесточен. Автоматический выключатель в распределительном или вводном щите необходимо перевести в положение “выкл”. Инструменты, люминесцентные светильники, бытовую технику с электродвигателями также нужно выключить из сети. Такое оборудование накапливает остаточный заряд, который может повредить измерительный прибор. При измерении нельзя касаться руками оголенных участков провода или кабельной жилы. Это может исказить результаты прозвонки.

Как найти провод мультиметром: инструкции, фото, видео

При организации силовых и осветительных сетей необходимо проверять каждую смонтированную линию. В этом залог долговечной и надежной работы всей системы. Осуществить такую проверку можно с помощью мультиметра. Если вы хотите освоить столь полезный навык, для вас наша статья о том, как найти провод мультиметром.

Contents

• 1 Что такое прозвонка?
• 2 Режим прозвонок на мультиметре
• 3 Техника безопасности, советы для удобства и эффективности
• 4 Прозвон жил кабеля
• 5 Как проверить проводку мультиметром в квартире
  • 5.1 Нет реакции автоматов
  • 5.2 Есть реакция автоматов
• 6 Как проверить целостность провода мультиметром, если нет нужной функции
  • 6.1 Вопрос — ответ

Что такое прозвонка?

Проверять целостность цепи можно при помощи омметра или режима замера сопротивления. Но в таком случае вы увидите только показания на дисплее. Если же использовать функцию прозвонки, то при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Поэтому режим и называется прозвоном.

Это очень удобная функция, так как она позволяет не смотреть на экран. Вы слышите или не слышите сигнал и понимаете, какой результат проверки. Особенно полезен этот вариант при массовых замерах, к примеру, когда в пучке проводков нужно найти тот самый.

Как работает прозвонка? Основана она на законе Ома. В мультиметре есть источник питания – обычно это батарейка, за счет которой образуется напряжение на исследуемом сетевом участке – даётся ток и по его параметрам определяется результат.

Режим прозвонок на мультиметре

Обозначается он так:

Используя эту функцию, измерительный прибор выдаёт показания, которые определяют, насколько упало напряжение в милливольтах в тестируемой цепи.

Мультиметр создаёт ток, который равен примерно 1 миллиамперам. Так нужно, чтобы стремление напряжения вниз в милливольтах находилось в соответствии со значением в Омах.

Это значит, что, когда мы прозванием электроцепь и электроматериал, то видим, насколько падает напряжение, что приравнивается к значению Омам на данном участке.

Техника безопасности, советы для удобства и эффективности

Главное, о чем ни в коем случае нельзя забывать при проверке проводов мультиметром, — прозвон выполняется только на обесточенных сетях! Нельзя исследовать целостность провода, если он под напряжением.

Есть и другие полезные советы перед поиском обрыва:

1. Совет в отношении необходимого обесточивания: если проверяете прибор, удалите даже слаботочные источники питания. При наличии конденсаторов в сети разрядите их закорачиванием. В противном случае устройство сгорит.
2. Не касайтесь оголённых концов проводника руками.
3. Чтобы руки в ходе проверки были свободными, используйте фиксаторы “крокодилы”.

Прозвон жил кабеля

Перед началом всех манипуляций обязательно прочитайте о том, как пользоваться мультиметром, а также инструкцию к своей модели тестера, чтобы правильно выполнить подключение щупов.

Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем проверьте цепь, чтобы узнать, есть ли короткое замыкание: на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации.

Если видите цифру 1 и отсутствует писк мультиметра, тогда всё хорошо, другое “поведение” тестера говорит о замыкании между жилками, которые проверяются. Но это может особо ничего не значить, если речь идёт о многожильных проводах малого сечения, которые функционируют в слаботочных сетях. А вот при взаимодействии с высоковольтными линиями это очень важно.

Также необходимо провести немного другую проверку кабеля мультиметром: всё делать так же, но зачищенные жилки закрутите вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.

На двух видео показан принцип такой проверки в подробностях с отличием лишь в том, что используется не режим прозвонки, а просто функция измерения сопротивления:

И ещё такой вариант:

В данном случае также наличие звука тоже указывает на то, что всё в порядке. Подробнее о том, как прозвонить провода мультиметром на обрыв, на видео:

Как проверить проводку мультиметром в квартире

Посмотрим, как можно протестировать электрическую сеть в жилом доме, когда электропроводка сделана так, как надо, то есть линии освещения и розеточного питания разводятся и в каждой комнате свои провода; питание каждой цепи осуществляется от квартирного щита с помощью отдельного автовыключателя.

Представим, что в какой-то комнате перестал гореть свет. Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Если в светильнике применена непрозрачная лампочка накаливания, весьма трудно понять, цела нить или нет. Тут и пригодится наш тестер.

Сначала важно убедиться, сработали ли автоматы. Если нет, то обрыв, скорее всего, произошёл в выключателе, патроне или внутри лампочки. Риск того, что повреждены провода, невысок. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.

Нет реакции автоматов

Как проверить обрыв мультиметром:

1. Проверить, чтобы было напряжение на входе и выходе автомата.
2. Приготовить тестер.
3. Убрать лампочку из патрона.
4. Концом одного щупа дотронуться до цоколя (там, где резьба лампочки). Другим наконечником коснуться контакта в центральной части лампочки (торцевой центр, который изолирован).
5. Если мультиметр выдаёт звук, на экране цифры, которые отличаются от нуля или единицы, то всё в порядке, лампа рабочая.
6. Теперь нужно протестировать патрон: разберите светильник и протестируйте целостность контактов, проводков. Если здесь всё хорошо, идём дальше, в противном случае устраните проблему. Лапочку пока не вкручивайте.
7. Тестирование выключателя: снимите накладку из пластика, открутите винтики ми достаньте устройство из коробки. Посмотрите, нет ли нагара, проверьте, как затянуты крепления. Если с этим всё в порядке, наконечники мультиметра установите на контакты выключателя. Если слышите звук, всё работает. Провода можно не отсоединять.

Обычно на каком-то из этих этапов и выявляется проблема.

Есть реакция автоматов

Не забудьте выключить напряжение, используя общеквартирный аппарат. После этого протестируйте патрон и проводку светильника так, как рассказано выше. Если проблем не выявлено, нужно тестировать проводку.

Инструкция, как прозвонить кабель мультиметром:

1. Отверткой отключите подведенный проводник и отведите его в сторонку. Обычно ноль данной группы расположен на соответствующими зажиме под автоматами.
2. Уберите лампочку из патрона.
3. Мультиметром проверьте линию. Для этого подключитесь одним наконечником тестера к нулю, а другим к проводнику, который отсоединён.
4. Звук говорит о закорочении проводки. Тогда нужно вскрыть коробку соединений над выключателем и рассоединить проводки, затем проверить все группы кабелей, чтобы узнать, где короткое замыкание. Чтобы выявить участок цепи с замыканием нужно проверить тестером цепи на щите квартиры. Наличие сигнала говорит о том, что нужно ремонтировать кабель, который проложен от щитка до короба в комнате. В другом случае нужно продолжать искать неисправность.

Полезное видео о том, как проверить мультиметром кабель на целостность:

Как проверить целостность провода мультиметром, если нет нужной функции

У некоторых моделей мультиметров отсутствует вариант прозвонки. Это ещё не значит, что вам нужно покупать другую модель тестера.

Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях.

Показания на дисплее, которые отличаются от единицы, говорят о том, что на проверяемом участке есть электросвязь.

Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления. В этом случае нужно выбрать границу измерений — 50 или 200 Ом. Затем проводите измерения по обычному алгоритму и смотрите за цифрами на дисплее.

Теперь вы многое узнали о том, как проверить провод на обрыв и как найти провод мультиметром. Делитесь в комментариях своим опытом. Больше полезных статей, например о проверке АКБ в автомобиле, вы найдёте здесь.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как прозвонить провода цифровым мультиметром на обрыв?

Имя: Максим

Ответ: Нужно использовать функцию прозвонки, тогда при наличии электросвязи между проверяемыми участками вместе с цифрами на экране будет отчетливо слышен сигнал, похожий на писк. Для этого нужно прикоснуться наконечниками щупов тестера к проводам.



Вопрос: Как проверить целостность электрического провода мультиметром?

Имя: Ярослав

Ответ: Это можно сделать с помощью режима прозвонки. В остальном алгоритм обычный: щупами дотронуться концов провода. Сигнал говорит о том, что всё в порядке. Прозвон выполняется только на обесточенных сетях!



Вопрос: Как прозвонить кабель с несколькими жилами мультиметром?

Имя: Матвей

Ответ: Если кабель с несколькими жилами, разделите и зачистите их со всех сторон. Затем на каждой жилке по очереди закрепите крокодил, к другим прикоснитесь измерительным кончиком, проделав все комбинации. Если отсутствует писк мультиметра, тогда всё хорошо. Другой вариант проверки: всё делать так же, но зачищенные жилки закрутить вместе на одном конце. Теперь отсутствие звука показывает, что целостность проводника нарушена.



Вопрос: Как проверить кабель на целостность, если погас свет, мультиметром?

Имя: Илья

Ответ: Сначала проверяем, исправен ли светильник. Не забываем перед работами лишить квартиру/комнату тока. Важно убедиться, сработали ли автоматы. Если нет, то проблема, скорее всего, кроется в выключателе, патроне или самой лампочке. В другом случае, когда автомат сработал, нужно тестировать всё, но не выключатель.



Вопрос: Как проверить обрыв без прозвонки на мультиметре?

Имя: Тимур

Ответ: Один из вариантов — использовать функцию проверки диодов, которая присутствует практически на всех моделях. Если же в вашем тестере нет такого режима, используйте функцию проверки сопротивления.



Как проверить целостность цепи с помощью мультиметра

Часто электронные устройства имеют проблемы, которые вы не можете увидеть невооруженным глазом. Цепи могут быть повреждены, закорочены или отключены, и вы никогда не узнаете, просто взглянув на устройство, будь то предохранитель, провод или печатная плата. Если вам нужно проверить, замкнута ли цепь и работает ли она, используйте функцию проверки целостности цепи на мультиметре.

Если вы не слышали об этом раньше, это может показаться немного сложным. Понимание реального сценария может помочь ему стать более понятным. Если ваши наушники перестали работать, а кабель по-прежнему выглядит хорошо, вы можете использовать тест на непрерывность, чтобы определить, действительно ли кабель пропускает ток или есть разрыв посередине.

Содержание

Что такое непрерывность?

Электричество работает через пути, которые требуют подключения к каждой части пути для перемещения тока из одного места в другое. Если есть перебои в этом электричестве и одна из секций не работает, вполне вероятно, что ваше электронное устройство тоже не будет работать.

Когда вы используете мультиметр для проверки непрерывности, вы проверяете, открыт ли электрический путь и протекает ли ток между каждой точкой.

Что нужно для проверки непрерывности?

Важным объяснением является то, что проверка непрерывности направлена ​​на непрерывность электрического потока. Это гарантирует, что электрический ток проходит через устройство или провод.

Тест проверяет, соединена ли каждая часть пути по замкнутому контуру. Если переключатель разомкнут между двумя проверяемыми точками, то петля разомкнута и непрерывности нет.

Большинство мультиметров издают звуковой сигнал при обнаружении замкнутого контура и непрерывности работы. Как правило, если нет звукового сигнала, он открыт и не является непрерывным. Тем не менее, модели без проверки целостности цепи могут измерять сопротивление, но не будут издавать звуковой сигнал, информирующий вас о целостности цепи.

Тесты непрерывности могут помочь вам диагностировать невидимые проблемы со всеми видами электроники.

Например, если вы используете тест целостности материнской платы, вы можете проверить, не взорвалась ли часть платы, которую вы не видите. Многие люди используют его для проверки различных выводов, которые входят в разъем питания ATX.

Как работает проверка непрерывности?

При прикосновении щупами к двум точкам контакта мультиметр посылает на контакты небольшой ток. Он измеряет сопротивление в цепи с этим током и сообщает вам, работает ли цепь.

Некоторые мультиметры имеют разные настройки звукового сигнала или отображения числа. Очень важно прочитать руководство, прилагаемое к измерителю, чтобы понять, что вы слышите и видите на показаниях.

Какие меры безопасности необходимы для проверки целостности цепи?

Вы всегда должны отключать все, что вы тестируете, от любого источника питания. Если вы тестируете что-то в своем доме, подключенное к предохранителям, отключите основной источник питания дома. Выполнение такого рода испытаний на устройстве, получающем питание от другого источника, может быть опасным.

Какой символ на измерителе означает проверку непрерывности?

Это зависит от того, какой мультиметр вы используете. Ищите диод, который похож на стрелку на линии, указывающую на стену. Это также может быть волновой символ. Проверьте свое руководство, чтобы быть уверенным.

Как проверить целостность цепи с помощью мультиметра

Использование мультиметра для проверки целостности цепи должно быть довольно простым, и этот процесс может немного отличаться в зависимости от модели. Однако, если вы проверите свое руководство, вы должны найти различия перед началом и знать, где ваши шаги расходятся.

1. Отключите тестируемое устройство от любого источника питания. Вы не хотите оставлять его подключенным при использовании мультиметра.
2. Вставьте конец левого щупа в соответствующий порт на мультиметре.
3. Вставьте конец правого щупа в соответствующий порт на мультиметре.
4. Включите мультиметр. Вы хотите повернуть циферблат на Ом или Настройка проверки непрерывности .
5. Установите диапазон на мультиметре в соответствии с сопротивлением, которое вы проверяете в настройке диапазона. Вы хотите использовать минимально возможное сопротивление, если вы тестируете контакты переключателя или другие вещи с низким значением сопротивления.
6. Установите циферблат в соответствии с типом теста, который вы хотите запустить. В этом случае вы ищете тест непрерывности. Если вы не знакомы со значками на циферблате, обратитесь к руководству.
7. Соедините два щупа вместе и послушайте звуковой сигнал, который показывает, что они работают. Некоторые модели могут не издавать звука, и вам придется обратиться к экрану, чтобы увидеть, работает ли он. Ожидайте увидеть нулевое или низкое значение на экране. Если вы видите 1, это означает, что ваши зонды сломаны.
8. Поместите один щуп на точку контакта, а другой щуп на другую точку контакта.
9. Прослушайте сигнал или посмотрите на экран, чтобы увидеть, есть ли между ними рабочая цепь. После того, как вы достанете ридер, снимите щупы с устройства.

Это должно сообщить вам, работает ли цепь и есть ли непрерывность между двумя местами, к которым вы прикоснулись. Однако вы также можете использовать проверку целостности с помощью мультиметра, чтобы определить, какой провод в кабеле соответствует проводу на другом конце кабеля.

Кабели часто состоят из скрученных пучков проводов, и вы не всегда можете сказать, какой левый конец с каким правым концом. Если вам нужно знать, проверьте следующим образом.

1. Включите мультиметр. Отдельные провода с обеих сторон кабеля должны быть открыты, чтобы этот процесс работал. Кабель не должен быть подключен к каким-либо устройствам.
2. Прикоснитесь левым щупом к проводу на левой стороне кабеля.
3. Прикоснитесь правым щупом к проводу с правой стороны кабеля. Если он обнаружит непрерывность, вы должны услышать звук или увидеть его на экране. Если это не так, продолжайте.
4. Переместите правый щуп к другому проводу с правой стороны кабеля. Дождитесь звукового сигнала или индикации на экране о наличии или отсутствии непрерывности.
5. Продолжайте проверять провода с правой стороны, пока не найдете тот, который регистрирует непрерывность. Убедитесь, что левый щуп всегда соприкасается с левым проверяемым проводом, когда вы перемещаете правый щуп с одного провода на другой.

Это поможет вам точно определить, какой провод подключен, даже если вы не можете проследить путь визуально.

Что означают результаты проверки непрерывности?

Если вещь, которую вы тестируете, сломана или не работает, вы увидите тестовое чтение OL, что означает разомкнутый цикл. Вы также можете увидеть неожиданно низкое или высокое сопротивление. В этом случае вам может потребоваться новая деталь, если вы не можете отремонтировать этот компонент.

Существует два типа тестовых устройств, которые следует учитывать: нагрузочные и ненагруженные компоненты.

• Компоненты без нагрузки, такие как предохранители или выключатели. Они не ограничивают силу, протекающую через них. Ожидайте увидеть низкие значения сопротивления, например, 0,1 Ом.
• Компоненты нагрузки потребляют энергию и работают при определенном сопротивлении, которое зависит от устройства. Одним из примеров компонента нагрузки является двигатель. Вам нужно будет проверить, какое сопротивление требуется, и посмотреть, что измеряет мультиметр.

Пока ненагруженный компонент показывает некоторое сопротивление, он должен работать нормально. Однако составляющая нагрузки с сопротивлением, которое регистрируется, но слишком мало для устройства, не будет работать правильно. Если сопротивление выходит за пределы допустимого диапазона, возможно, потребуется его ремонт или замена.

Иногда обнаружение соединения с нарушением непрерывности означает наличие короткого замыкания. Это также может сигнализировать о том, что он ослаблен, и его правильное крепление может решить проблему.

Как всегда, прочтите руководство, чтобы понять вывод, который вы видите после выполнения теста.

Помните, что даже провода и электроника, которые используются аккуратно и правильно, изнашиваются. У всего есть срок жизни. Таким образом, даже если вы не видите никаких проблем, когда смотрите на устройство, может быть невидимая проблема.

Знание основ проверки целостности цепи с помощью мультиметра может помочь вам устранить все виды проблем, независимо от того, повторно используете ли вы старые детали компьютера или пытаетесь выяснить, почему устройство не работает.

Мультиметры — сопротивление и непрерывность — основы электроники 14

Посмотрите это видео на YouTube

Как проверить электрическую непрерывность

К

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.11.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.

Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Стив С / Wikimedia Commons / CC BY 2.0

В этой статье

• Основы тестера непрерывности

• Основы мультиметра

• Инструкции: тестер непрерывности

• Как проверить целостность цепи с помощью мультиметра

• Тестирование других устройств

Обзор проекта

В ходе ремонта электрооборудования профессиональным электрикам и опытным домашним мастерам может потребоваться проверить настенные выключатели, осветительные приборы, лампы или другие устройства, чтобы убедиться, что их внутренние электрические пути не повреждены или непрерывны. Этот простой диагностический тест может помочь точно определить причину электрической проблемы.

Например, если потолочный светильник не работает, отсоединение светильника и настенного выключателя и проверка каждого из них на непрерывность могут определить, какое устройство нуждается в замене.

Среди различных диагностических инструментов, которые электрики и серьезные домашние мастера используют в ходе ремонта электрооборудования, есть два, которые часто используются для проверки устройств и проводки на целостность: тестер для проверки целостности цепи и мультиметр .

Что такое тестер непрерывности?

Тестер непрерывности представляет собой небольшое устройство, работающее от батареи, с двумя электрическими проводами и внутренней лампочкой или светодиодом. Он используется только для одной задачи: проверки переключателей и других устройств, чтобы увидеть, не повреждены ли их внутренние электрические цепи. Когда провода подключены к обоим концам электрической цепи и тестер включен, небольшой электрический заряд, обеспечиваемый батареей, будет проходить через цепь и вызывать свечение лампочки тестера, если электрическая цепь устройства не повреждена. Отсутствие свечения означает, что электрический путь неисправен или прерван.

 Амазон

Что такое мультиметр?

Мультиметр — это инструмент электрика с батарейным питанием, который выполняет несколько функций: проверка проводки на напряжение, силу тока или сопротивление. Именно с помощью функции сопротивления мультиметр может проверить выключатель, осветительную арматуру или другое устройство на целостность цепи. Сопротивление, измеряемое в омах, является мерой противодействия (сопротивления) свободному протеканию тока по проводам или другим металлическим дорожкам. Идеальная металлическая дорожка будет иметь сопротивление 0 Ом, в то время как сломанная дорожка покажет очень высокое или бесконечное сопротивление.

Ель / Марго Кавин

Основы тестера непрерывности

Тестер непрерывности — это устройство, работающее от батареек. Он имеет заостренный металлический щуп на одном конце и проволочный провод с зажимом типа «крокодил» или щупом на другом конце. Он используется для проверки непрерывности металлических дорожек, и вы можете увидеть, как он работает, просто коснувшись металлического щупа и провода вместе. При этом вы завершаете путь цепи, и свет или зуммер гаснут, чтобы указать, что есть полный, непрерывный путь. Аналогичным образом можно проверить любой электрический путь в цепи, приборе или устройстве.

Эти тестеры отлично подходят для проверки правильности работы таких устройств, как однополюсный переключатель, или для проверки проводки лампы, чтобы убедиться, что электрический путь не поврежден.

Профессиональные электрики могут использовать тестер непрерывности несколькими способами. В умелых руках, например, тестер непрерывности может даже определить, существует ли короткое замыкание: если два провода в кабеле с оболочкой сплавились вместе, тестер загорится, если вы прикоснетесь одним щупом к черному проводу, а другим к проводу. белый провод.

Однако для большинства домашних мастеров этот инструмент чаще всего используется просто для проверки непрерывности переключателей и других устройств.

Предупреждение

В отличие от тестера неоновых цепей, имеющего аналогичный внешний вид, тестер непрерывности не предназначен для использования на проводах под напряжением. При проверке устройства на непрерывность лучше всего это делать, полностью отключив устройство от проводов цепи. Если вы используете тестер непрерывности, когда устройство все еще подключено к цепи, важно, чтобы питание цепи было отключено.

Основы мультиметра

Мультиметр — это сложный диагностический инструмент, который может проверять несколько различных электрических проблем. Вы можете протестировать систему на наличие переменного или постоянного напряжения, силы тока, обрыва цепи или короткого замыкания, а также проверить целостность и непрерывность цепей — это называется тестом на непрерывность . Таким образом, в этом режиме инструмент может выполнять ту же функцию, что и тестер непрерывности.

Мультиметр – это инструмент с батарейным питанием и двумя проводами – одним красным и одним черным, которые вставляются в разъемы на инструменте. Противоположные концы проводов снабжены металлическими щупами. На лицевой стороне мультиметра циферблат или цифровая настройка позволяют настроить инструмент на тип теста, который вы хотите провести.

Проверка непрерывности с помощью мультиметра выполняется с использованием настройки на приборе, который измеряет сопротивление электрической цепи. По сути, чем меньше сопротивление на пути, тем выше непрерывность. Например, если вы коснетесь двух проводов мультиметра вместе, он должен показать 0 или отсутствие сопротивления (идеальная непрерывность). С другой стороны, если инструмент показывает бесконечное сопротивление, это указывает на отсутствие пути. При таком использовании инструмент может сообщить вам, завершен ли текущий путь через устройство или он открыт и больше не может использоваться.

Оборудование/инструменты

• Отвертки
• Тестер непрерывности или мультиметр

Как использовать тестер непрерывности на настенном выключателе

То, как вы используете тестер непрерывности, будет зависеть от тестируемого устройства, но общий принцип всегда один и тот же. Небольшой электрический ток проходит через путь устройства, чтобы определить, не повреждено ли оно (сопротивление 0) или сломано (бесконечное сопротивление). Один из самых простых способов понять и попрактиковаться в использовании тестера непрерывности — использовать его на простом однополюсном настенном выключателе.

1. Отключить устройство от цепи

   Выключите автоматический выключатель, управляющий цепью, затем отсоедините настенный выключатель от цепи. (Если вы тестируете другое устройство, его тоже лучше отключить от цепи для тестирования.)

2. Активировать тестер непрерывности

   С батареей, вставленной в тестер непрерывности, включите инструмент и коснитесь одним щупом (обычно фиксированным щупом на конце инструмента) другого вывода (обычно зажимом типа «крокодил», прикрепленным к длинному изолированному проводу). Если инструмент работает правильно, вы увидите, что его внутренняя лампочка или светодиод загораются, указывая на то, что он обнаруживает полный электрический путь. Если тестер не загорается при этом тесте, это означает, что инструмент неисправен, или, возможно, ему нужна свежая батарейка.

3. Прикоснитесь щупами тестера к устройству

   Прикоснитесь двумя выводами тестера непрерывности к противоположным концам электрической цепи устройства. В случае однополюсного настенного выключателя вы прикоснетесь одним проводом к каждой из латунных винтовых клемм на боковой стороне выключателя.

4. Переверните рычаг переключателя

   Переключите рычаг переключателя из положения ON в положение OFF, пока выводы тестера касаются винтовых клемм. В функциональном выключателе лампочка тестера будет светиться, когда рычаг переключателя находится в положении ON, но погаснет, когда рычаг переключателя выключен. Если это не так, то вы обнаружили неисправный переключатель, который необходимо заменить.

   (Точно так же при проверке лампы или другого прибора может потребоваться переключить его переключатель из положения «ВКЛ» в положение «ВЫКЛ». )

   Как проверить целостность цепи с помощью мультиметра

5. Отключить устройство

   Удалите тестируемое устройство из цепи. Это может включать в себя отключение цепи и отсоединение ее от проводов цепи или отключение прибора от розетки.

6. Установка функции мультиметра

   Чтобы проверить непрерывность, поверните диск или установите цифровые элементы управления на тестере в положение «Ом».

   В этом режиме у вас также есть возможность установить множитель, что может немного сбить с толку, если вы не знакомы с этим инструментом. Поскольку тестеры предназначены для проверки широкого диапазона сопротивлений сложных электронных компонентов, они имеют настройки множителя сопротивления, обозначаемые такими маркировками, как X1, X10, XK1 и т. д., управляемые с помощью диска или кнопок. Эти множители сообщают вам, что показания омметра следует умножить на число, указанное на циферблате. Например, если ваш циферблат установлен на X10, а измеритель показывает 50 Ом, фактическое значение сопротивления составляет 10 x 50 или 500 Ом.

   Но для простых проверок целостности выключателей и других устройств настройки множителя не важны. Независимо от того, как установлен множитель инструмента, вы будете искать показания 0 Ом, чтобы указать на идеальную непрерывность в переключателе или любом другом устройстве, которое вы тестируете. Некоторые измерители имеют звуковой сигнал, указывающий на полную непрерывность (сопротивление 0 Ом).

7. Проверка непрерывности

   Прикоснитесь одним щупом тестера к одному концу пути устройства, а другим щупом — к другой стороне. В примере с однополюсным настенным выключателем вы будете прикасаться щупами к двум винтовым клеммам сбоку выключателя. Когда тумблер переключателя находится в положении ON, мультитестер должен показывать 0, если металлическая дорожка в переключателе не повреждена.

   Поверните переключатель переключателя вперед и назад, чтобы убедиться, что внутренний канал открывается и закрывается правильно — мультиметр должен показывать 0 Ом, когда переключатель включен, и бесконечность, когда переключатель выключен.
