Как нарезать резьбу на трубе 3 4: Как нарезать резьбу на водопроводной трубе: обзор способов

Содержание

Как нарезать резьбу на трубе: способы, инструмент для нарезки

При выполнении работ, связанных с монтажом сантехники или отопления, возникает необходимость нарезки резьбы на трубах. Для этого можно взять трубу, и направиться в металлопрокат, где резьба будет нарезана в считанные минуты. Однако такой способ давно не актуален, так как имеются другие варианты, которые не требуют транспортировки трубы на производство.

Существующие варианты резьбовой нарезки

Трубная резьба подразделяется на пять видов, однако наиболее популярными вариантами является коническая и цилиндрическая. С такими вариантами трубной резьбы сталкиваются зачастую домочадцы. Для резьбовой нарезки на водопроводной трубе имеется два способа:

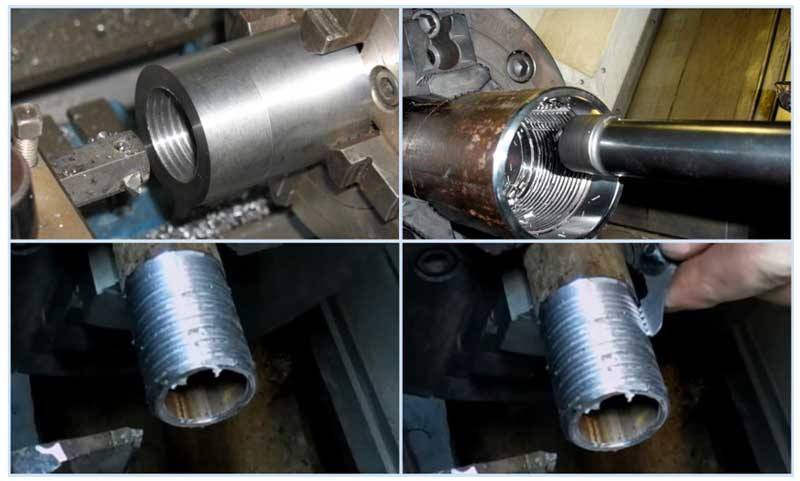

  • Автоматический, предусматривающий нарезание резьбы на трубах водоснабжения при помощи специальных станков и электроинструментов.
  • Ручной. Для этого применяются специальные ручные инструменты.

Если по долгу службы человеку необходимо нарезать резьбу на большом количестве труб, то уместно приобрести специальный электроинструмент, что позволит облегчить ручной труд.

Когда необходимость в получении резьбового соединения является единичным случаем, то для таких целей подходит ручная технология. На водопроводных трубопроводах, а также трубах систем отопления нарезка резьбы выполняется при помощи плашки.

Плашка (другое название лерка) – это простейшее устройство, предназначающееся для нарезки наружного резьбового соединения на трубах.

Плашка представляет собой стальной диск, а его внутренний диаметр имеет осевые отверстия в разном количестве, что зависит от размера изделия. Кромки этих отверстий формируют резцы, при помощи которых и выполняется резьбовая нарезка. Для обеспечения надёжности такого инструмента, его изготавливают из легированных видов стали или твёрдых сплавов.

Плашки могут иметь разную форму (круглую, квадратную, шестигранную или призматическую), но чаще все применяются дисковые варианты. Именно дисковые плашки предназначаются для получения резьбового соединения на водопроводных трубах. Чтобы плашкой было удобно работать, они оснащаются дополнительно воротками, а также фиксаторами в виде винтов. Плашки также бывают цельными, разрезными и раздвижными.

Цельные плашки для нарезания резьбы на трубах имеют один существенный недостаток – это быстрый износ резцов. Это обусловлено жёсткостью собственной конструкции изделия. Разрезные или подпружиненные плашки имеют менее жёсткую конструкцию, что существенно повышает срок эксплуатации изделия. За счёт подпружиненного механизма такой инструмент для нарезания резьбы на трубах позволяет варьировать диаметром получаемых резьбовых соединений в диапазоне от 0,1 до 0,3 мм. Устройство такого типа имеют высокую стойкость к износу резцов, однако не способно при этом обеспечить высокую точность.

Раздвижные плашки представляют собой 2 рабочих части, предназначающиеся для установки в крепёжный модуль. Плашка со специальным крепёжным модулем образует инструмент, называемый трубным клуппом. Плашка в клуппе фиксируется при помощи сухаря и регулировочного винта. Именно при помощи регулировочного винта осуществляется регулировка диаметра резьбы.

Обычно трубные клуппы поставляются в комплекте с плашками различных диаметров. Имея такой набор, можно всегда нарезать резьбу на трубе любого диаметра.

Как нарезается резьба на трубке своими руками

Чтобы произвести резьбовое нарезание на трубе своими руками, первоначально требуется выполнить ряд подготовительных мероприятий:

  1. Тщательно зачистить трубку в области, где планируется получить резьбу.
  2. Зачистить торцевую часть изделия при помощи напильника.
  3. Смазать рабочую зону для уменьшения сопротивления.

Чтобы процесс нарезки резьбы был удобным, а конечный результат удовлетворял требованиям, перед проведением действий нужно закрепить изделий в тисках. Это позволит зафиксировать деталь, чтобы можно было совершать необходимые действия двумя руками. После этого проводятся следующие действия:

  1. Используется вороток с плашкой необходимого диаметра, при помощи которой осуществляется черновой проход. При этом важно держать плашку строго перпендикулярно по отношению к трубе.
  2. Черновой проход является основой нарезки резьбы, поэтому не стоит торопиться, и выполнять действия медленно, но качественно.
  3. Черновой рез позволяет получить 2-3 нитки резьбы. Именно столько ниток резьбы нужно для того, чтобы инструмент занял надежное положение.
  4. На следующем шаге следует скрутить черновую плашку, и воспользоваться чистовой. С её помощью нарезается необходимое количество нитей на трубе, которую планируется устанавливать в систему водоснабжения или отопления.
  5. После каждого прохода нужно делать 0,5 оборота назад, чтобы очистить место реза от стружки.
  6. На завершающем этапе следует воспользоваться третьей плашкой, которой осуществляется контрольный проход.

При резьбовом нарезании важно, чтобы все действия выполнялись медленно, и с каждым последующим витком осуществлялась очистка места реза от металлической стружки.

Как нарезать резьбу на трубке возле стены

Часто нарезку резьбы нужно осуществлять на месте, когда трубопровод одной частью закреплён в системе водоснабжения или отопления. В труднодоступных местах выполнить нарезку резьбы на установленном возле стены трубопроводе плашкой с воротком невозможно. Для таких целей понадобится воспользоваться такой резьбонарезной прибор, как клупп с трещоткой. С его помощью процесс резьбовой нарезки упрощается в несколько раз.

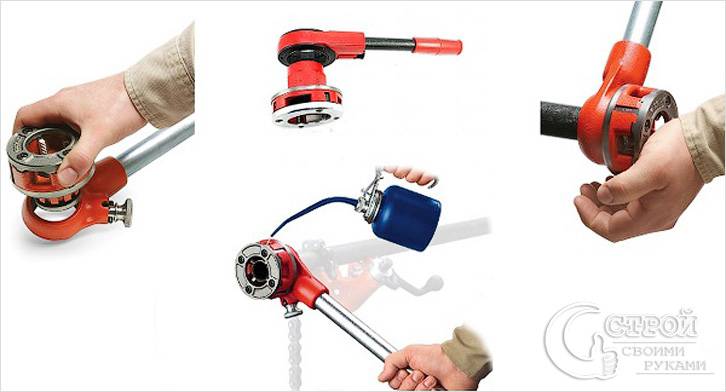

Процедура резьбовой нарезки ручным клуппом осуществляется следующим образом:

  1. В креплении клуппа фиксируется насадка соответствующего диаметра, после чего можно приступать к самой процедуре.
  2. Очищается поверхность трубы — рабочей области.
  3. Область получения реза нужно зачистить до возникновения металлического блеска.
  4. Делается фаска под углом 45-60 градусов.
  5. Смазывается материал Литолом или Солидолом.
  6. Насаживается на рабочую область трубы ключ.
  7. Выполняются умеренные возвратно-поступательные вращения инструментом.

Как и с плашкой, так и при работе с клуппом нужно после каждой новой нитки резьбы делать половину оборота назад для удаления металлической кромки. Для облегчения процесса резьбового нарезания можно воспользоваться электрическим клуппом, однако приобретать такой инструмент рационально только в том случае, если ежедневно понадобится его эксплуатация.

На трубах можно нарезать не только наружную, но и внутреннюю резьбу, для чего применяются метчики. Однако необходимость получения резьбы на внутренней части трубопровода возникает исключительно в редких случаях. Зная, особенности самостоятельной нарезки резьбы, никогда не возникнет проблем с монтажом водоснабжения и систем отопления.

Как самостоятельно нарезать резьбу на трубах, Нарезка резьбы в трубах

Резьба – один из основных типов скрепления металлических труб. Резьба на трубе представляет собой чередование выступов и канавок, которые винтообразно нанесены на металл. Ее можно наносить как на внутреннюю, так и на внешнюю поверхность изделия. Как правило, резьбу производят на трубах, различных крепежах и элементах оборудования.

Основные характеристики и виды резьбы

Для более удобной работы с резьбой используют общепринятые определения:

  • Профиль. Бывает треугольным, прямоугольным либо трапецеидальным. Треугольные профили довольно специфичны и обычно используются в разных технических системах.
  • Угол профиля. Это угол, который образовывают боковые грани получившихся витков.
  • Направление. Бывает правым либо левым. Левое направление, при котором гайка накручивается на болт против часовой стрелки, встречается достаточно редко. Более частым вариантом является правое направление.
  • Шаг. Это расстояние, получающееся между основаниями либо вершинами, которые образовывают соседние витки.
  • Глубина. Это величина отрезка, расположенного между самой глубокой точкой и вершиной.

Также специалисты различают внутренний, наружный и средний диаметр. Треугольные профили могут подразделяться на дюймовые и метрические.

Метрические представляют собой равносторонний треугольник, у которого углы составляют 60. В таком случае наружный и внутренний диаметры указывают в миллиметрах. Шаг также указываются в миллиметрах и долях.

Дюймовые профили отличаются от метрических тем, что угол их вершин составляет 55. Как очевидно из названия, все размеры выражаются в дюймах. Такую резьбу принято подразделять на крепежную и трубную. Крепежный вариант отличается большим шагом и обычно используется для болтов, гаек и различных отверстий, где требуется точная стыковка элементов. Трубная же применяется для соединения труб и обладает меньшим шагом.

Таблица соответствия наиболее популярных диаметров для метрической, дюймовой и трубной резьб с примером подбора заготовки под резьбу

Нарезка резьбы ручным способом

Для того, чтобы качественно нарезать резьбу, вам потребуется специальне инструменты:

Плашки или лерки — инструмент для нарезания резьбы, представляющий собой прокаленные гайки с особыми кромками и стружечными отводами. Резьбонарезное приспособление состоит из 8-10 шагов резьбы, где первые пара витков представляют собой заборную часть. Используются совместно с держателями. По конструкции могут быть цельными, разрезными и раздвижными. Разрезные имеют возможность точной регулировки диаметра и применяются для нарезки более точных размеров с регулировкой диаметра до 1,25 мм.

Плашки трубные

Тип плашек с трубной дюймовой резьбой для нарезания соответствующих резьб на трубах и фасонных элементах. Маркируются буквой G. Диапазон размеров резьб составляет от 1/8 до 2 дюймов. Из них наиболее часто используются в системах водоподачи размеры - 1/2, 3/4 и 1 дюйм. Более редко, как правило, в гидравлике используется с размером резьбы 5/8, 7/8, 5/6 и 3/8 дюйма.

Плашки конические трубные

Специальные виды плашек для нарезания резьбы круглого конического типа, наиболее часто применяемой в трубопроводах высокого давления. Имеют особую конструкцию, обеспечивающую одностороннюю нарезку резьбы, а не напроход, как в обычной конструкции. Плашки имеют заборный конус с углом 30 – 55°, имеют малую ширину перьев для снижения усилий резания и трения. Имеет число стружечных отверстий от 4 до 7 (для диаметров от 1/6 до 2 дюймов).

Резьбонарезной клупп — представляет собой круглый держатель для сменной лерки, оборудованный трещоткой. Для облегчения работы с этим инструментом его комплектуют довольно длинным рычагом, который при необходимости может наращиваться.

Нарезка внутренней резьбы при помощи метчика

Чтобы нанести резьбу внутри трубы, обычно используется метчик. Он имеет форму стержня с режущими кромками. Вставлять его необходимо в специальный вороток.

Метчик состоит из следующих частей:

  • Заборная часть. Представляет собой конус, который производит непосредственное нарезание резьбы. Зубья резцов расположены по всей окружности.
  • Калибрующая часть. Этот элемент является продолжением заборной части и имеет вид цилиндра, на котором расположены зубья.
  • Хвостовая часть. Имеет головку с квадратным сечением и предназначена для удержания метчика в вороте.

Чтобы инструмент не перегревался во время работы, для охлаждения используют различные среды:

    • Для алюминия и алюминиевых сплавов подходит керосин,
    • Для медных изделий используют скипидар,
    • Сталь охлаждают эмульсией.

Если охладителя будет недостаточно, то профиль может получиться неравномерным или с шероховатостями.

Специалисты советуют использовать в работе комплектные метчики. В комплект входит инструмент для черновой нарезки и для чистовых работ. Исключив хотя бы один из метчиков, вы не сэкономите много времени, однако качество конечного результата может быть низким.

Требования к организации процесса

Чтобы нарезка резьбы прошла успешно, важно выполнять основные требования:

  • Первым делом поверхность тщательно очищается от грязи и пыли,
  • Далее поверхность рабочего инструмента и обрабатываемой детали нужно смазать спецжидкостью,
  • Перед началом работы следует убедиться, что инструмент исправен.



На складе Минской оптово-розничной металлобазы «Аксвил» вы можете подобрать и купить любые стальные трубы необходимые для проведения строительных или сантехнических работ:

Обзор инструмента. Как нарезать резьбу, что для этого нужно

Многим хоть раз в жизни приходилось сталкиваться с нарезанием резьбы, это может понадобиться как в быту, так и на производстве. Но как же нарезать резьбу правильно и чем это сделать, какой инструмент понадобится?

Резьба бывает внутренняя, и внешняя. Для внутренней потребуется такой инструмент, как метчик, для внешней плашка (называют иногда лерка), или клупп. Так же будет необходим, плашкодержатель или метчикодержатель.

Как правило, метчики продаются комплектами из 2 шт. Сначала резьбу проходят первым номером (имеет острый заход), затем вторым (чистовым), имеющим более тупой заход. Реже продаются штучные метчики, такие больше подходят для правки сбитой резьбы, для новой лучше брать комплектный метчик. Бывают как трубные метчики (обозначение «G» на метчике) для нарезания резьбы в трубе, так метрические (наиболее часто применимые).

Например, вам нужна внутренняя резьба в металлической детали М8 (8мм) для болта. Бука М обозначает, что резьба метрическая. Чтобы начать нарезать резьбу, нужно высверлить отверстие в необходимой вам детали. Какое же сверло брать? Потребуется сверло диаметром 6,8 мм. Почему именно оно? Каждый метчик имеет свой шаг (расстояние между витками резьбы). У метчика М8 он составляет 1,25. Формула проста: из диаметра нужной резьбы вычесть шаг резьбы. Т.е получается 8 — 1,25 = 6,75. Сверло 6.75 вы вряд ли найдете, поэтому возьмите 6,8 мм (допустимо). Для резьбы М10 потребуется сверло 8,5, т.к. шаг резьбы 1,5. И т.д.

Таблица основных шагов резьбы:

М3 – 0,5
М4 – 0,7
М5 – 0,8
М6 – 1
М7 – 1
М8 – 1,25
М9 – 1,25
М10 – 1,5
М12 – 1,75
М14 – 2
М16 – 2
М18 – 2,5
М20 – 2,5
М22 – 2,5
М24 – 3
М30 – 3,5
После того как отверстие готово, нужно взять метчик, надежно закрепить его в метчикодержатель (есть с трещоткой и простой), и потихоньку вводить в отверстие, для лучшего нарезания можно добавить несколько капель бытового масла. Нарезку нужно производить по направлению часовой стрелки, потребуется определенное усилие.

Держатель для метчика

Если вам необходима внешняя резьба, например, чтобы нарезать резьбу на трубе. Для этого существуют плашки и клуппы. Клуппы, в отличие от плашек, бывают только с трубной резьбой (измерение в дюймах), не метрической. Такой вид резьбы, как правило, используется в сантехнике (трубы, подводка, смесители). Им удобнее работать, нежели плашкой, сзади у клуппа есть специальный заход под трубу, т.е. взяли, надели на трубу и начали нарезать.

Клуппы и трещотка для клуппов

Для клуппов есть специальный держатель-трещетка, для плашек такой не подойдет. Плашкой работать немного сложнее (у нее нет специального захода), очень важно ровно начать резьбу (первые витки). Для этого на трубе делают небольшую фаску (снимают слой металла) напильником, после чего аккуратно режут, подобрав нужный размер плашки и установив ее в плашкодержатель. Если вы не знаете точного размера, измерьте диаметр детали штангенциркулем. Какого размера будет труба, такая плашка и потребуется. Для трубы 16мм — плашка М16. Если вы нарезаете на трубе под сантехнику, то и плашка нужна трубная. Есть несколько размеров труб: 1/2, 3/4, 1, 1 1/4 — это самые ходовые размеры. Также есть 1 1/2 и 2 дюйма.

Плашки

Плашкодержатели бывают с функцией трещотки и простые. С трещоткой работать намного удобнее, особенно, когда деталь располагается рядом со стеной (например труба), не нужно постоянно переставлять плашкодержатель. Но стоимость такого намного выше, раза в 2,5-3. Как правило, держатели бывают сразу под несколько размеров плашек. Например: ½ дюйма ¾ и 1 дюйм.

Помимо основных шагов резьбы, есть нестандартные. Например резьба М8 может иметь шаг 1,25 (основной) так и единицу, 0,75 0,5 (очень мелкая резьба). Нестандартный шаг может быть только меньше основного, никак не больше.

Что касается качества стали, из которой метчик изготовлен. Она бывает быстрорежущая, имеет чаще всего маркировку Р6М5, реже Р18. Такой метчик очень прочный и долго служит. Также бывает углеродистая сталь, как правило, метчик, изготовленный из такого материала, никак не маркируется. Он также твердый, но хрупкий. При нарезании резьбы в твердом металле может просто обломиться внутри заготовки. Доставать обломленный метчик очень непросто, для этого потребуется специальный инструмент (экстрактор). Также возможно достать метчиком с левой резьбой. Кроме всего придется высверливать отверстие в обломленном метчике, для чего понадобится качественное сверло (достать такое очень непросто), возможно даже твердосплавное. Так что, если предстоит нарезать в твердом металле, лучше не рисковать и купить качественный метчик. Стоимость его в 2-3 раза выше. Если же нарезать придется в не очень твердом металле, либо в цветном, тогда без проблем решит вопросы дешевый углеродистый метчик. Он так же подойдет для того, чтобы пройти сбитую резьбу, так скажем немного поправить ее. То же самое можно сказать и о качестве плашек.

Метчики для сквозных отверстий (гаечные) заметно длиннее, примерно в 2 раза. Необходимы там, где обычной стандартной длины недостаточно. Продаются только штучно,комплектных не бывает.

Существуют и другие виды резьбы: такие как коническая (обозначение «K» латинская на плашке), трубная коническая («Rc»). Это достаточно специфические резьбы, в быту они как правило не применяются.

Приобрести резьбонарезной инструмент в наше время достаточно несложно, как в простых строительных магазинах, так и через сеть интернет.

Как измерить размеры труб и фитингов

Определение размеров труб, необходимых для вашего проекта, может сбить с толку. Многие люди предполагают, что размер трубы - это внешний диаметр трубы, но на самом деле «размер трубы» относится к тому, что называется «номинальным диаметром».

Фитинги могут сбивать с толку. Их внутренний диаметр должен быть достаточно большим, чтобы соответствовать внешнему диаметру трубы. Например, полудюймовый пластиковый колено имеет внешний диаметр около 1-1 / 4 дюйма.

Используйте это руководство, чтобы помочь вам подобрать трубы и фитинги нужных размеров для вашего следующего проекта.

Преобразование фактического диаметра в номинальный

Самый простой способ определить, какой номинальный размер трубы вам нужен, - это выполнить следующие действия и использовать приведенную ниже таблицу преобразования.

Для наружной резьбы

1. Измерьте внешний диаметр (OD) трубы или фитинга:

  • Оберните нить вокруг трубы
  • Отметьте точку соприкосновения струны
  • С помощью линейки или рулетки найдите длину между концом веревки и сделанной вами отметкой (окружность).
  • Разделите окружность на 3.14159

2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Для внутренней резьбы

1. Измерьте внутренний диаметр (ID) трубы или фитинга (используйте линейку или рулетку).

2. Используйте таблицу на этой странице, чтобы найти номинальный диаметр (размер трубы).

Таблица преобразования номинального диаметра

(все измерения в дюймах)

Внешний или внутренний диаметр Десятичный эквивалент Номинальный диаметр Типичная резьба на дюйм
5/16 0. 313 1/16 27
13/32 0,405 1/8 27
35/64

0,540

1/4 18
43/64 0,675 3/8 18
27/32 0,840 1/2 14
1-3 / 64 1.050 3/4 14
1-5 / 16 1,315 1 11-1 / 2

1-21 / 32

1,660 1-1 / 4 11-1 / 2
1-29 / 32 1.900 1–1 / 2 11-1 / 2
2-3 ​​/ 8 2,375 2 11-1 / 2
2-7 / 8 2.875 2-1 / 2 8
3-1 / 2 3,500 3 8
4 4. 000 3-1 / 2 8
4-1 / 2 4.500 4 8

Трубы и НКТ

Трубы и трубки измеряются по-разному. Размер и название трубки основаны на фактическом внешнем диаметре трубки.

PEX, или трубы из сшитого полиэтилена, - еще одна технология, которая быстро становится популярной, и ее измеряют и называют по внутреннему диаметру.

Пример:

Труба по сравнению с НКТ

Внешний диаметр
Труба размером 1/2 дюйма 27/32 ”
Трубка размером 1/2 дюйма 1/2 ”

Выберите тип резьбы

Одним из наиболее распространенных типов резьбы является национальная трубная резьба (NPT). Они бывают «папа» (NPT, MPT или MNPT) и «мама» (FPT или FNPT). Обычно это коническая резьба, используемая для соединения и герметизации труб.

Другая распространенная резьба - это Национальная стандартная прямая механическая трубная резьба со свободным фитингом (NPSM) . Эти трубы с прямой резьбой обычно используются для механических соединений.

Форма резьбы

BSP обозначает британский стандарт трубы. Он основан на торговом размере, а не на фактическом диаметре.

Торговые трубы и арматура

Выберите сантехническое приложение, необходимое для вашего следующего проекта.

Все еще нужна помощь?

Если у вас по-прежнему возникают проблемы с выбором трубы или фитингов, свяжитесь с нашим центром обслуживания клиентов по адресу [email protected] или позвоните по телефону 855-289-9676.

Резьба в пневматике - FestoWiki

Сначала мы должны установить, где расположена резьба. Резьба на штоке поршня сильно отличается от резьбы для подачи воздуха или установочной резьбы для приводов.

Малые диаметры выполнены в виде метрической резьбы. Обычно это касается размеров M3, M5 и, в большей степени, размера M7.Размеры метрической резьбы указаны в миллиметрах [мм]. Резьба большего диаметра разработана как трубная резьба Уитворта. Эти трубные резьбы затем подразделяются на две разные конструкции (G-резьба или R-резьба). Размер трубной резьбы Whitworth указан в дюймах ["]. Дюймовая резьба в пневматике начинается с размера 1/8".

G-резьба или R-резьба?

G-образная резьба имеет цилиндрическую форму в соответствии с EN-ISO 228-1. R-образная резьба имеет коническую форму в соответствии с EN 10226.

Например, в случае размера резьбы 1/8 "резьба указывается как G1 / 8 или R1 / 8.

При использовании комбинации резьбы G и R необходимо соблюдать следующие правила: Наружная резьба G (цилиндрическая) может быть навинчена только на внутреннюю резьбу G. Наружная резьба R (коническая) может ввинчиваться в внутреннюю резьбу G или R.

Каковы размеры трубной резьбы Витворта? 1 дюйм равен 25,4 мм. Однако это преобразование не применяется к трубной резьбе.


Обзор размеров резьбы

Резьба
обозначение
Диаметр
дюйм
Диаметр
Внешний
мм
диаметр
Гайка
мм
Диаметр
Леток
мм
Резьба
на
дюйма
G 1/8 "
1/8
9.73
8,85
8,80
28
G 1/4 "
1/4
13,16
11,89
11,80
19
G 3/8 "
3/8
16,66
15,39
15,25
19
G 1/2 "
1/2
20. 95
19,17
19
14
G 3/4 "
3/4
26,44
24,66
24,5
14
G 1 "
1
33,25
30,93
30,75
11
G 1 1/4 "
1 1/4
41.91
35,59
39,25
11
G 1 1/2 "
1 1/2
47,80
45,48
45,25
11
G 2 "
2
59,61
57,29
57
11


Трубная резьба Витворта и ее особенности

Что на самом деле означает термин трубная резьба Витворта и почему существует отклонение в размере между 1 дюймом (25. 4 мм) и резьба G 1 "(~ 33 мм)? Трубная резьба Витворта названа в честь английского инженера сэра Джозефа Уитворта. При стандартизации трубной резьбы 1-дюймовая труба имела внутренний диаметр 25,4 мм. Однако стенки трубы относительно толстые, что приводит к внешнему диаметру ~ 33 мм. Таким образом, трубная резьба в 1 дюйм имеет внешний диаметр ~ 33 мм. Благодаря современным материалам и методам производства сегодня трубы можно изготавливать с гораздо более тонкими стенками. Однако, поскольку стандартизованная резьба продолжает применяться в качестве контрольного размера при производстве труб, современные трубы с резьбой 1 дюйм (~ 33 мм) не обязательно имеют внутренний диаметр 25.4 мм, но может иметь гораздо больший внутренний диаметр. Это означает, что труба диаметром 1 дюйм не всегда равна 1 дюйму с точки зрения резьбы внутреннего диаметра.

Есть ли ограничение на длину резьбы?

При использовании фурнитуры Festo этот вопрос не имеет значения, поскольку, конечно, наша фурнитура адаптирована к требуемым условиям. При использовании внешней фурнитуры необходимо соблюдать длину резьбы штуцера. Например, часть фитинга, которая может быть ввинчена в клапан, не должна превышать максимальную длину (Cmax).Если вы используете фитинги Festo, длина гарантированно будет правильной.

Обзор Диаметр резьбы до длины резьбы

Диаметр резьбы
C макс [мм]
M3 3,3
M5 4,3
M7 5,8
G 1/8 6,5
G 1/4 8
G 3/8 9
G 1/2 10. 5
G 3/4 12
G 1 13

Поршневые штоки цилиндров обычно доступны в двух исполнениях, с внутренней или наружной резьбой.

ADN-… -… -I-P-A ADN -...-...- A-P-A

Внутренняя резьба имеет стандартную метрическую резьбу на стандартных цилиндрах. С другой стороны, наружная резьба также может иметь метрическую мелкую резьбу.Выбор стандартной или мелкой резьбы зависит от размера резьбы и размера штока поршня. Festo поставляет, например, DSNU, DNC, ADN,… с гайкой на штоке поршня, если используется мелкая резьба. Это означает, что заказчику не нужно приобретать специальную гайку. Конечно, потерянные гайки можно в любой момент заменить, заказав их как запасные части.

В зависимости от типа наши цилиндры имеют резьбу по внешнему диаметру или, в профильных цилиндрах, имеют внутреннюю резьбу на корпусе цилиндра. При монтаже цилиндра, имеет место следующее: при использовании тонкой нити, некоторые цилиндры, такие как стандартный цилиндр DSNU и картриджа цилиндра EGZ, поставляются с фиксирующей гайкой.


EGZ-… DSNU-…

Festo предлагает некоторые клапаны и пневматические цилиндры со встроенными вставными штуцерами.


CPE -...- QS DFK -...

многопроцессорность - Параллелизм на основе процессов - Python 3.9.1 документация

multiprocessing - это пакет, который поддерживает порождение процессов с использованием API похож на модуль threading . Многопроцессорный пакет предлагает как локальный, так и удаленный параллелизм, эффективно обходя Глобальная блокировка интерпретатора с помощью подпроцессы вместо потоков. В связи к этому, многопроцессорный модуль позволяет программисту полностью использовать несколько процессоров на одной машине. Он работает как на Unix, так и на Windows.

В многопроцессорном модуле также представлены API, которые не имеют аналоги в модуле нарезания резьбы . Ярким примером этого является Pool Объект, который предлагает удобные средства распараллеливание выполнения функции для нескольких входных значений, распределение входных данных по процессам (параллелизм данных). Следующее пример демонстрирует обычную практику определения таких функций в модуле чтобы дочерние процессы могли успешно импортировать этот модуль.Этот базовый пример параллелизма данных с использованием Pool ,

Процесс класс

В многопроцессорном режиме процессы порождаются путем создания процесса объект, а затем вызывает его метод start () . Процесс соответствует API нарезания резьбы. Тривиальный пример многопроцессорная программа

 из многопроцессорного процесса импорта

def f (имя):
    print ('привет', имя)

если __name__ == '__main__':
    p = Процесс (target = f, args = ('bob',))
    п. Начало()
    p.join ()


Чтобы показать идентификаторы отдельных процессов, вот расширенный пример:

 из многопроцессорного процесса импорта
импорт ОС

def info (название):
    печать (заголовок)
    print ('имя модуля:', __name__)
    print ('родительский процесс:', os.getppid ())
    print ('идентификатор процесса:', os.getpid ())

def f (имя):
    информация ('функция f')
    print ('привет', имя)

если __name__ == '__main__':
    информация ('основная строка')
    p = Процесс (target = f, args = ('bob',))
    p.start ()
    p.join ()


Для объяснения того, почему if __name__ == '__main__' часть необходимо, см. Руководство по программированию.

Контексты и методы запуска

В зависимости от платформы многопроцессорность поддерживает три способа чтобы начать процесс. Эти методы запуска - это

порождение

Родительский процесс запускает новый процесс интерпретатора Python. В дочерний процесс наследует только те ресурсы, которые необходимы для запуска метод run () объекта процесса. В частности, ненужные файловые дескрипторы и дескрипторы родительского процесса не передаются по наследству.Запуск процесса с использованием этого метода довольно медленно по сравнению с использованием fork или forkserver .

Доступно в Unix и Windows. По умолчанию в Windows и macOS.

fork

Родительский процесс использует os.fork () для разветвления Python переводчик. Дочерний процесс, когда он начинается, эффективно идентичен родительскому процессу. Все ресурсы родителя наследуется дочерним процессом. Обратите внимание, что безопасное разветвление многопоточный процесс проблематичен.

Доступно только в Unix. По умолчанию в Unix.

forkserver

Когда программа запускается и выбирает метод запуска forkserver , запускается серверный процесс. С этого момента всякий раз, когда новый процесс требуется, родительский процесс подключается к серверу и запрашивает что он разветвляет новый процесс. Процесс форк-сервера единый с резьбой, поэтому можно безопасно использовать os.fork () . Нет ненужные ресурсы передаются по наследству.

Доступно на платформах Unix, которые поддерживают передачу файловых дескрипторов. по каналам Unix.

Изменено в версии 3.8: В macOS метод запуска spawn теперь используется по умолчанию. Вилка старт метод следует считать небезопасным, так как он может привести к сбою подпроцесс. См. Bpo-33725.

Изменено в версии 3.4: spawn добавлен на всех платформах unix, и forkserver добавлен для некоторые платформы unix.Дочерние процессы больше не наследуют все наследуемые родительские процессы ручки на винде.

В Unix с использованием порождения или

В чем разница между 4 типами винтовой резьбы?

Соблюдать все стандарты резьбы - непростая задача. Важно не допускать ошибок, поскольку это может привести к разным проблемам. Это может включать потерю денег, потерю времени и угрозу безопасности. Чтобы избежать этих проблем, вот пошаговое руководство по определению правильного стандарта резьбы.

Необходимые инструменты

Прежде чем приступить к этапам определения стандарта резьбы, убедитесь, что у вас есть соответствующие инструменты, которые помогут вам в этом процессе.

Суппорт

Штангенциркуль используется для измерения внешнего диаметра наружной резьбы и внутреннего диаметра внутренней резьбы. Это поможет вам произвести самые точные измерения. Этот инструмент настоятельно рекомендуется для определения стандартов резьбы. Однако, если у вас ее нет, вы можете использовать прямую стальную линейку.

Шагомер

Этот инструмент измерит резьбу на дюйм и поможет вам определить ее шаг.

Шаг 1. Определите пол фитинга

Определите, является ли фитинг наружным или внутренним, по расположению резьбы. Фитинг является наружным, если резьба находится снаружи. Между тем, фитинг является внутренним, если резьба находится внутри шестигранной гайки.

Шаг 2: проверьте, параллельна ли резьба или коническая

Следующим шагом является определение того, является ли резьба параллельной или конической.Параллельная резьба будет иметь одинаковый диаметр с обоих концов. Если диаметр увеличивается на охватываемом конце и уменьшается на охватывающем конце, то резьба сужается.

Шаг 3. Определите размер резьбы

На этот раз определите номинальный диаметр резьбы. Вы можете добиться этого с помощью штангенциркуля. Для параллельной резьбы вы можете измерить любую полную резьбу, а для конической резьбы - четвертую или пятую полную резьбу.

Шаг 4: Определение шага

Определите шаг резьбы от гребня до гребня.Это нужно для того, чтобы увидеть количество гребней в дюйме резьбы. Используйте измеритель шага и проверяйте резьбу по каждой форме, пока не найдете совпадение. Чтобы избежать ошибок, повторите процесс и убедитесь, что у вас есть точное совпадение.

Шаг 5: Определите стандарт резьбы

Последний шаг - определение стандарта резьбы. Соберите всю имеющуюся у вас информацию - категорию резьбы, размер резьбы и шаг. Обратитесь к руководству по идентификации нитей и сравните свои данные, чтобы найти нужный стандарт.

Как создать резьбу NPT (национальный трубный конус) с помощью изобретателя

У меня были люди, которые спрашивали меня, как я моделирую потоки npt для некоторых деталей, которые я делаю, поэтому я подумал, что выложу их там, чтобы другие тоже могли их увидеть. Примечание: если вы посмотрите на резьбовые модели, которые у меня есть на этом веб-сайте, вы увидите, что я явно потратил больше времени на некоторые из них, чем на другие, этот учебник научит вас, как делать это правильно и правильно.

  • Шаг 1:

    Примечание: я пометил это как промежуточное звено, но только потому, что есть несколько шагов, как только вы освоите это, это несложно, и я проведу вас через это понемногу.Допустим, мы хотим смоделировать какой-либо фитинг с резьбой 1 дюйм NPT, мы могли бы просто использовать инструмент «резьба», который поставляется с изобретателем, но он на самом деле не моделирует резьбу, а просто накладывает изображение с вашей стороны, что вроде выглядит как потоки, и на чертеже может вызываться как таковой. Если мы хотим исправить это, нам нужно фактически смоделировать их так, как они были бы на реальной физической части, это означает, что первое, что нам нужно сделать, это определить, нити бывают мужские или женские (мужские означает, что нити находятся снаружи, женские - это нити внутри). Я научу вас делать это в обоих направлениях.

  • Шаг 2:

    Допустим, я хочу сделать адаптер camlock (если вы не знаете, что это такое, не беспокойтесь об этом, этот метод можно применить к чему угодно) Примечание: я на самом деле не измеряю эту деталь, я просто делаю что-то, что выглядит близко к демонстрационные цели.

  • Шаг 3:

    Допустим, мы знаем, как моделировать все остальное, кроме резьбовой части. Если вы не знаете, как моделировать остальную часть, не беспокойтесь об этом, вы создаете потоки одинаково для любой части.Я сказал, что первым шагом было определить, имеют ли нити, которые вы пытаетесь смоделировать, наружную или внутреннюю резьбу, у этой явно есть наружная резьба, поэтому мы начнем с этого.

    Во-вторых, необходимо определить размер резьбы вашей детали. Размеры труб NPT могут сбивать с толку, поскольку размер, который они называют, имеет мало общего с его фактическими размерами. На шаге (1) я только что заявил, что мы будем делать резьбу 1 дюйм NPT, если мы посмотрим «Размеры NPT» в Интернете, мы обнаружим, что все трубы, фитинги и все остальное 1 дюйм NPT имеют фактическое О.D. (внешний диаметр) 1,32 дюйма. ID (внутренний диаметр) зависит от спецификации трубы, поэтому, как только вы узнаете, какой у вас график, вы можете найти его, выполнив поиск в Интернете по запросу «расписание ** размеры» (где ** - график труб, с которым вы работаете. ) Как только вы узнаете OD и ID вашей детали, мы можем приступить к созданию потоков.

  • Шаг 4:

    Первое, что нам нужно сделать, это создать точный профиль для нарезания резьбы.Из предыдущего шага мы знаем, что все соединения NPT имеют определенный наружный диаметр. но они не утверждают, что I.D. по всей длине резьбового участка буква «T» в NPT означает «конус», что означает, что резьба NPT находится под углом. Точнее 3,576 градуса. Конус определяется как уменьшение радиуса 1/16 дюйма на каждый 1 дюйм длины резьбы. Чтобы упростить задачу, я определяю вертикальное падение как (длина по горизонтали / 16).

    Если перед вами нет детали для измерения, то можно держать пари, что длина резьбового участка будет немного больше, чем максимальное зацепление резьбы для вашего размера трубы.(эту информацию можно найти, выполнив поиск в Интернете по запросу "резьбовое соединение NPT")

    Примечание: поскольку мы собираемся вращать этот профиль, вертикальные размеры равны радиусам и, следовательно, ровно половине наружного диаметра.

  • Шаг 5:

    Далее мы собираемся полностью развернуть наш профиль, который мы только что нарисовали, кое-что, что я не упомянул, - это хорошая практика ориентировать эскизы в исходной точке таким образом, чтобы вы могли вращаться вокруг установленных осей.Когда вы закончите, ваша часть должна выглядеть как на картинке.

  • Шаг 6:

    Следующий шаг кажется небольшим, но он важен для создания реалистичной резьбы. Сделайте небольшую фаску вокруг внешнего края профиля с резьбой. сделайте фаску под 45 градусов и примерно от 1/3 до 1/2 толщины. (это можно встроить в профиль, но сделать это проще.

  • Шаг 7:

    Теперь пришло время сделать темы.Создайте эскиз на той же плоскости, на которой вы создали вращающийся профиль, и нарисуйте форму, соответствующую пространству между резьбами. Если вы хотите быть на 100% точным, вы можете поискать эту информацию, но я обнаружил, что трапазоид 1/16 "x 1/32" x 1/64 "подходит для большинства приложений. Для больших размеров резьбы вы можете захотеть сделать трапазоид больше.

    В любом случае убедитесь, что ваша форма выступает вниз в повернутый профиль, который вы создали на предыдущих шагах, используйте инструмент «геометрия проекта», чтобы спроецировать сужающуюся линию из профиля на текущий эскиз и ограничить верхний край трапазоида (или что-то еще форму, которую вы используете), чтобы она была коллинеарной с этой сужающейся линией.Убедитесь, что трапазоид находится близко к началу конуса, но не на нем.

  • Шаг 8:

    Мы собираемся использовать этот маленький трапазоид, чтобы прорезать спиральный путь через сыпучий материал, используя функцию «катушки». Прежде всего убедитесь, что ваша трапазоидная форма выбрана в качестве «профиля», а затем выберите соответствующую ось. в окне характеристик катушки есть возможность выбрать направление «оси», убедитесь, что оно идет правильным путем.Затем установите функцию «вырезать» (вторая кнопка сверху в версии 2013 года) и убедитесь, что направление спирали правильное. (большинство нитей в мире - это правая нить, то есть, вращаясь по часовой стрелке, она уходит от вас).

    На вкладке «Размер катушки» в окне характеристик катушки выберите «Вращение и высота» в качестве типа, а затем введите высоту, которая немного выходит за пределы конической части, которую вы пытаетесь нарезать, для «конуса» введите 3,577 (если вы попытаетесь чтобы ввести ровно 3,576, это не сработает), затем выберите соответствующее количество оборотов.Вы можете узнать, сколько оборотов на дюйм у вашей резьбы, выполнив поиск в Интернете, хотя это число часто нужно немного изменить, чтобы оно отображалось правильно на изображениях.

    Как только это будет сделано, нажмите «ОК» и обрежьте свои темы.

  • Шаг 9:

    Наконец, выполнение потоков таким образом оставляет определенную точку остановки, которая выглядит плохо, поэтому я исправляю это, чтобы нарисовать другой профиль, который покрывает эту область, а затем я вращаю его вокруг той же оси, что и все остальное.

  • Шаг 10:

    Если вы все сделали правильно, ваша модель должна выглядеть как на картинке.

  • Как определить размер фитингов с конической трубной резьбой (NPT) 1/4 "и 1/8". «ChromaBLOGraphy: Restek's Chromatography Blog

    Команда технической поддержки

    Restek получает довольно много вопросов от клиентов о фурнитуре. На веб-сайте Restek вы можете увидеть поразительный ассортимент фитингов разных типов и размеров.Сообщение в блоге под названием «Мне нужна примерка, но какая?» именно сюда мы часто направляем клиентов за помощью по этим вопросам. Одна из вещей, обсуждаемых в этом блоге, - это фитинги с конической трубной резьбой National Pipe Thread (NPT) как один из основных используемых типов, но многие люди испытывают трудности с определением фитинга NPT правильного размера для своих нужд. Путаница возникает из-за того, что внешний диаметр (OD) фитинга NPT не соответствует «названию» фитинга. В качестве примера давайте посмотрим на приведенный ниже каталог Restek № 23187, который представляет собой разъем с наружной резьбой от 1/4 ″ до 1/8 ″ NPT .

    Обозначение 1/4 ″ в названии относится к стороне компрессионного фитинга фитинга (слева на рисунке выше), который имеет гайку и манжеты для установки и подсоединения к трубке с внешним диаметром 1/4 ″. Имеет смысл, правда? Однако резьба на правой стороне фитинга на изображении выше называется наружной резьбой 1/8 дюйма NPT, но если вы измеряете внешний диаметр стороны 1/8 дюйма NPT, вы обнаружите, что она составляет около 0,4 дюйма в диаметре… конечно не очень близко к 1/8 дюйма (0,125 дюйма). Как правило, размер резьбы NPT составляет примерно 1/4 дюйма (0.25 ») больше, чем его« имя ». Для фитинга с нормальной трубной резьбой 1/4 дюйма «номинальный» наружный диаметр составляет 0,533 дюйма.

    Фитинги

    NPT слегка сужаются, поэтому «номинальный» диаметр - это диаметр в середине резьбовой части, измеренный по вершине (гребню) резьбы. Это немного сбивает с толку, но потоки NPT выполнены в соответствии со стандартом ANSI B1.20.1, SAE AS71051 и все, что соответствует стандарту с таким именем, обязательно вызовет недоумение. Надеюсь, изображение ниже поможет.

    Приведенные ниже диаграммы взяты из Руководства Swagelok по определению резьбы и торцевых соединений. Первая таблица (со страницы 12) показывает размеры для наружной резьбы NPT, а вторая диаграмма (со страницы 13) содержит размеры внутренней резьбы NPT.

    Несколько других полезных сообщений в блогах, связанных с фитингами NPT:

    «Не забудьте концевые фитинги при покупке линейного газового регулятора»

    «Как подсоединить трубку 1/8 дюйма к регулятору газа Restek»

    «Руководства по трубным обжимным фитингам Swagelok® и Parker®»

    Наконец, вы всегда должны использовать ленту PTFE при соединении с фитингом NPT.

    Спасибо за чтение!

    Теги: фитинги, NPT, Parker, Трубная резьба, Swagelok

    Эта запись была опубликована в среду, 13 июня 2018 г.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
