Как настроить прожектор с датчиком движения: Как правильно настроить датчик движения

Как настроить светодиодный прожектор с датчиком движения | Статьи

Замена ручного выключателя на датчик движения оптимизирует работу прожектора и существенно сокращает затраты на электроэнергию. Кроме того, неожиданное появление света может отпугнуть потенциальных воров и отбить охоту совершать кражу. Монтаж устройств можно совершить самостоятельно, но перед этим необходимо понять, как работает светодиодный прожектор с датчиком движения, и подобрать подходящую схему их соединения.

Принцип работы сенсорного устройства

Прибор сканирует пространство в рабочей зоне и подает сигнал обо всех перемещениях. Для сбора информации устройство посылает волну и фиксирует данные о ее движении через равные промежутки времени. В случае появления новых предметов в области сканирования или перемещения старых сенсор срабатывает. В зависимости от типа используемого сигнала датчики принято разделять на несколько подтипов, используемых в разных системах охраны. Но для подключения к прожектору чаще всего используют инфракрасные и ультразвуковые модели. При срабатывании прибор выдает сигнал и включает на определенное время прожектор. Если новых перемещений в области сканирования не будет, то свет погаснет через заданное пользователем время.

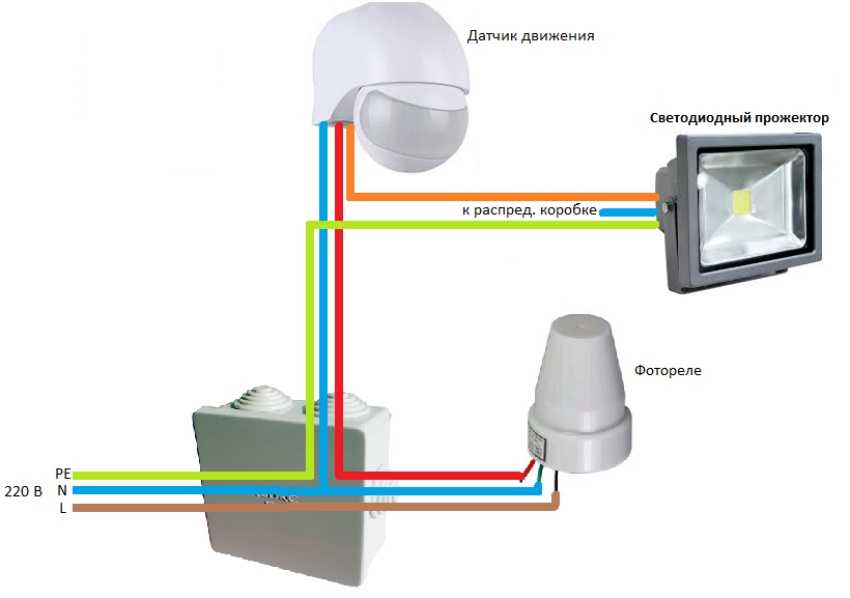

Схемы соединения датчика с прожектором и другими приборами

В зависимости от параметров прибора и особенностей освещаемой территории выбирают один из нескольких вариантов монтажа. Перед тем как подключить датчик движения к светодиодному прожектору необходимо решить, сколько устройств будет сканировать территорию, в какое время суток и нужно ли вам ручное управление?

Схема 1

Основная схема

На сенсор приходит фаза (красный провод), а далее идет к прожектору (оранжевый провод). От источника света идет нейтраль (синий цвет), которая соединяется с нейтралью прибора и подключается к сети.

Если в области сканирования фиксируется движение, то устройство соединяет разорванную фазу и подключает прожектор к сети.



Схема 2

Система с ручным переключателем

Существенное отличие от предыдущей конфигурации – возможность включить или отключить всю систему от электросети. Для этого фазу дополнительно разрывают ручным переключателем, расположенным до сенсора.

Схема 3

Система с переключателем, который полностью переводит управление в ручной режим

На этой схеме к светильнику подходят две фазы. Одна разорвана сенсором, а другая переключателем. Если вам вдруг понадобится свет, то вы можете подать питание через линию с выключателем в обход сенсора.

Схема 4

Монтаж светильника с несколькими сенсорами

Фаза расходится к каждому сенсору отдельно, а затем от устройств идет к светильнику. В случае получения сигнала одним из сенсоров включается свет. При этом необязательно, чтобы активизировались оба устройства.

Настройка рабочих параметров

При выборе сенсора обратите внимание на его мощность и широту обхвата пространства. Для охраны необходимо выбирать приборы с максимальной мощностью, а для простого освещения двери вполне хватит самой простой модели.

У современного оборудования есть опции настройки чувствительности (SENS), времени работы после получения сигнала (TIME) и даже времени суток (LUX). Подходящую конфигурацию вы сможете подобрать исходя из условий освещаемой местности при помощи специальных регуляторов на корпусе прибора.

Дополнительную информацию о том, как настроить светодиодный прожектор с датчиком движения вы можете получить, проконсультировавшись с нашим специалистом.

Как работает светодиодный прожектор с датчиком движения?

март 27, 2017

Сегодня в обиходе можно встретить такой термин, как уличный прожектор. И хотя этот осветительный прибор таковым не является, название прижилось, и им пользуются и обыватели, и специалисты. Чтобы вы понимали, что такое прожектор, то необходимо понять, что в его состав входит система зеркал, которая отражает световой поток под небольшим углом. Это создает узконаправленный поток света. Уличные светильники (прожектора) не создают узкий поток света, наоборот, с помощью их освещается большая территория. Большой популярностью сегодня пользуются уличные светильники этого типа со светодиодами, которые оснащаются разными полезными функциями.

Например, светодиодный прожектор с датчиком движения и освещенности. Если вами такой осветительный прибор уже приобретен, то знайте, что уже в заводских условиях он отрегулирован и настроен. Вам лишь остается его установить и закрепить по месту назначения и подключить к питающей сети электрического тока. Конечно, если заводские настройки вас не удовлетворили, то нет проблем настроить прожектор своими руками.

Настройка датчика

В первую очередь необходимо правильно установить сам уличный светодиодный прожектор с датчиком движения.

Основное требование к монтажу — направить элементы чувствительных сенсоров в пространство, которое необходимо контролировать. И уже после этого можно производить настройку датчика движения и освещенности. Заметим, что конструкция и состав самого датчика достаточно сложный. В него входят несколько элементов, от которых зависит способность улавливания температуры движущегося объекта. Именно тепловые потоки собираются специальной линзой, названной в честь ее изобретателя. Это линза Френеля. Собранные тепловые потоки фокусируются и подаются на сенсор пиродетектора. Сам сенсор является инфракрасным. Далее, происходит обработка полученных данных специальными электронными устройствами, которые решают, включать светильник или нет. Еще при установке прожектора необходимо учитывать два критерия, которые будут влиять на качество работы датчика, а соответственно и прожектора.

• Расстояние действия (дальность).
• Угол отклонения. Здесь имеется в виду отклонение, как по горизонтали, так и по вертикали.

Первый показатель гарантирует включение прожектора при приближении объекта. Если выставлено расстояние, и объект не дошел до его границы, то светильник не включится. То же самое касается угла охвата. То есть, объект должен попасть в трехмерное пространство, чтобы прожектор включился.

Оба показателя: дальность и угол, указываются в паспорте уличного светодиодного светильника.

Их и надо будет выставить после подключения прибора.

Необходимо отметить, что современный рынок осветительного оборудования предлагает сегодня большое разнообразие прожекторов светодиодных с датчиками движения и освещенности.

Есть простые модели, есть сложные, поэтому и настройка их производится по-разному. К примеру, есть модели, где всего лишь два регулировочных винта, есть с тремя винтами. Но суть проведения настройки практически одинаковая.

Во-первых, необходимо настроить время включения. В данном случае будет срабатывать датчик, который будет реагировать на появление объекта. Это может произойти сразу через несколько миллисекунд, а может с задержкой до 10 секунд.

Во-вторых, настраивается включение прожектора в темное время суток. Это также происходит в автоматическом режиме. Как только появляется определенная степень темноты, светильник должен загореться. Можно выставить его так, чтобы он не отключался даже днем.

Это две основные функции.

Третья дополнительная — это регулировка четкости реагирования на движущийся объект. По сути, это чувствительность сенсоров. Такие модели с тремя видами настройки являются более дорогими, поэтому из двух придется выбирать, учитывая бюджет, выделенный на организацию освещения.

Монтаж прожектора

Казалось бы, что может быть проще. Но у этого осветительного прибора есть специальные монтажные детали. Поэтому сначала устанавливается и крепится монтажная металлическая скоба. Крепеж производится саморезами на пластмассовые дюбеля. Затем к скобе присоединяется сам прожектор, который тут же ориентируется по горизонтали и вертикали для охвата необходимого пространства. Светодиодные прожекторы стандартного типа уже имеют в своей конструкции датчик движения и освещения. То есть, последний уже закреплен на корпусе светильника, что и упрощает монтажный процесс. Просто придется настроить его.

Как установить лампы безопасности

Автоматическое ночное освещение, когда и где оно вам нужно.

Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.

Время

Полный день

Сложность

Промежуточный уровень

Стоимость

51–100 долл. США

Введение

Светильник с датчиком движения обеспечивает душевное спокойствие и безопасность, когда он освещает темную дорогу, тротуар или двор. Вот как его установить, а также советы, как предотвратить его включение, когда вы этого не хотите.

Необходимые инструменты

• Отвертка 4-в-1
• Тестер напряжения
• Инструмент для зачистки проводов/резак

Наши пошаговые фотографии и советы наших экспертов представляют собой общее руководство по установке светильников с датчиками движения. твой дом. В большинстве случаев вы просто замените существующий светильник на новый. Обязательно отключите питание прибора на главной панели, прежде чем снимать его.

Однако, если вам нужно провести новую линию электропередач и установить выключатель, работа может значительно усложниться. Внешние электрические линии должны быть заключены в одобренные кабелепроводы и защищенные от непогоды электрические коробки. Если вы не знакомы с кабелепроводом или правилами запуска новых электрических цепей, вызовите лицензированного электрика.

Примечания по технике безопасности:

Получите разрешение на электроснабжение в местном отделе инспекции. Ознакомьтесь с особыми местными правилами и проверьте свою работу по завершении.

ПРЕДОСТЕРЕЖЕНИЕ: Не позволяйте своей лестнице или своему телу касаться смертельных линий электропередач во время работы.

ВНИМАНИЕ! Алюминиевая проводка требует особого обращения. Если у вас алюминиевая проводка, обратитесь к лицензированному специалисту, который сертифицирован для работы с ней. Эта проводка тускло-серого цвета, а не тускло-оранжевого, характерного для меди.

Датчики движения просты в установке, но каждая марка имеет несколько разных деталей, поэтому прочитайте инструкции. Основная информация указана на внешней стороне коробки. Прочитайте коробку перед покупкой устройства, чтобы знать, что вы получаете. Более подробные инструкции вы найдете внутри коробки.

Как работают датчики движения?

Детекторы движения — это маленькие электронные глаза, которые улавливают инфракрасные волны, т. е. тепловые волны, излучаемые движущимися объектами. Когда детектор обнаруживает объект, движущийся в его поле зрения, особенно более теплые объекты, такие как люди, животные и автомобили, он электронным способом включает свет.

Неприятные поездки

Уличный фонарь с датчиком движения реагирует на движение вашей собаки, приближающегося человека, проезжающую машину или иногда даже на дуновение листьев. Неприятные «отключения» происходят, когда подобные вещи обманывают детектор и активируют датчики движения.

Они могут раздражать вас и ваших соседей, поэтому некоторые домовладельцы не устанавливают датчики движения. Тем не менее, вы можете устранить большинство нежелательных включений, отрегулировав настройку диапазона расстояния и тщательно направив датчик, чтобы ограничить его поле зрения.

• • Профессиональный совет: Вы можете еще больше сузить поле зрения, наклеив ленту на датчик.

Где разместить датчики движения

В идеале лучше всего устанавливать датчики движения на высоте от 6 до 10 футов над землей и располагать их так, чтобы наибольшее движение происходило в зоне чувствительности, а не прямо к детектору. Этот проект проведет вас через установку проводных светильников, поэтому вам придется учитывать доступ к электрическим розеткам или проводам. Доступны и беспроводные варианты. Одним из ключевых преимуществ проводных светильников является то, что у вас будет стабильный и надежный источник энергии, и вам не придется беспокоиться о замене батарей или достаточном количестве солнечного света для зарядки фонарей на солнечных батареях.

Сколько сигнальных огней вам нужно?

Волшебного числа нет. Лучший способ выяснить, сколько охранных фонарей вам нужно, — это определить, какие области вокруг вашего дома вы хотите осветить. Для максимальной эффективности расположите свет с датчиком движения, чтобы осветить дорожки, ведущие к передней и задней дверям, а также подъездную дорожку. Таким образом, свет будет включаться, когда вы приходите домой ночью. Вы также можете использовать их для освещения террас, патио и потенциально опасных мест, таких как лестницы и бассейны.

Если повышение безопасности является приоритетом, установите датчики движения так, чтобы они освещали все подходы к вашему дому, включая заборные ворота, дверь патио, более темные участки вашего двора, а также вокруг деревьев и кустов. Конечно, хорошее освещение не может гарантировать безопасность, но это один из лучших недорогих способов отпугнуть злоумышленников.

Проект шаг за шагом (8)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Делай как надо, сделай сам!

Первоначально опубликовано: 15 мая 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Как добавить датчик движения к существующему источнику света

36545 просмотров | 5 апреля 2022 г.

Датчики движения включают свет в нужное время, когда он вам нужен. В этой статье будет показано, как работают датчики движения и лучшие места для их размещения, а также как добавить датчики движения к существующим наружным светильникам.

Содержание

• Зачем вообще датчик движения?
• Как работают датчики движения?
• Как добавить датчики движения к существующим наружным светильникам
• Где лучше всего установить датчики движения?
• Shop Smart Lighting
• Заключение

Внутреннее и наружное освещение дома выделяет его и влияет на настроение человека. Поэтому домовладельцы тратят разумное количество времени и энергии на выбор идеальных светильников для наружного освещения.

Домовладельцы часто конфликтуют между собой, когда дело доходит до приоритета функциональности освещения, а не внешнего вида. Одно можно сказать наверняка: многие люди испытывают опасения, когда слышат шум снаружи или возятся с ключами поздно ночью, желая, чтобы уличное освещение было включено.

Датчик движения, который автоматически включает наружное освещение, несомненно, удобен, когда вы возвращаетесь домой ночью, и освещает путь к двери. Это дополнение уменьшит любые опасения по поводу злоумышленников, следующих за вами.

Датчики движения включают свет в нужное время, когда он вам нужен. В этой статье будет показано, как работают датчики движения и где лучше всего их разместить.

Зачем вообще датчик движения?

Датчики движения, интегрированные с вашим интеллектуальным освещением, имеют множество преимуществ. Во-первых, наружное освещение с датчиками движения добавляет удобства, например, больше не нужно изо всех сил пытаться найти правильный ключ от двери в темноте, пытаясь сбалансировать руку, полную пакетов с покупками.

Но самым значительным преимуществом уличного освещения, активируемого движением, является безопасность дома. Камеры и другие устройства наблюдения являются отличным сдерживающим фактором для грабителей и злоумышленников, поскольку этот тип оборудования обеспечивает видимую безопасность. Как и камеры видеонаблюдения, наружное освещение с датчиками может отпугнуть потенциальных преступников. Кроме того, наружные светильники с датчиками движения также могут поддерживать наружные камеры, освещая окружающее пространство. Одним из примеров является светодиодный прожектор Sengled PAR38 с датчиком движения, который вкручивается в любую наружную розетку, обеспечивая эффективное обнаружение движения и безопасность.

В помещении датчики движения повышают удобство и безопасность. Представьте себе, что вы входите в темный дом с охапкой продуктов или в прачечную с большой корзиной, полной одежды? Датчик движения избавит вас от необходимости нащупывать выключатель локтем или рисковать споткнуться о невидимое домашнее животное. Точно так же датчик движения в коридоре или спальне может помочь тому, кто просыпается посреди ночи и хочет пойти в ванную или даже на кухню, чтобы перекусить в полночь. Это особенно важно возле лестницы. Wiz предлагает простой в настройке датчик движения для внутреннего освещения WiFi, а также позволяет настраивать параметры для всех источников света в комнате.

Как работают датчики движения?

Датчики движения являются неотъемлемой частью домашней системы безопасности. Например, в то время как дверные и оконные датчики предупреждают домовладельца о том, что кто-то входит в дом, датчики движения наружного освещения предупредят их о том, что кто-то бродит вне дома. Несмотря на то, что существуют различные датчики движения, большинство из них полагаются на одну и ту же технологию для обнаружения движения, улавливая определенные сигналы, такие как вибрация, температура или излучение.

Функция обнаружения движения в наружном освещении представляет собой пассивную систему, которая может обнаруживать инфракрасную энергию. Эти датчики известны как пассивные инфракрасные детекторы (PIR) или пироэлектрические датчики. Этот тип датчика движения чувствителен к температуре тела.

Вы могли заметить, что некоторые огни чувствительны к движению, но не к человеку, который стоит на месте. Причина этого в том, что датчики активно отслеживают быстрое изменение уровня инфракрасной энергии, которую они видят. Поэтому, когда человек проходит мимо, инфракрасная энергия в этом конкретном поле зрения изменяется и легко обнаруживается. Точно так же датчики движения должны быть в состоянии быстро обнаруживать изменения.

Как добавить датчики движения к существующим наружным светильникам

Датчики движения относительно просты в установке, но каждая марка отличается. Вот почему важно прочитать инструкцию производителя в комплекте с уличным датчиком движения.

Вот шаги, которые необходимо выполнить, чтобы добавить датчик движения для существующего освещения:

1. Выберите комплект наружного датчика движения онлайн. Во-первых, убедитесь, что в существующем фонаре есть отверстие для ввинчивания.
2. Выключите питание светильника и снимите крышку. Убедитесь, что питание отключено.
3. Снимите вставку. В этом месте вы хотите установить датчик движения для существующего наружного освещения.
4. Протяните провода к свету. Наконец, вкрутите датчик движения в сам светильник.
5. Подсоедините провода. — Соединить имеющийся черный (горячий) провод с черным проводом датчика движения. Затем свяжите оба нулевых провода вместе.
6. Отрегулируйте чувствительность. Откалибруйте детектор, закройте все, и готово.

Где лучше всего устанавливать датчики движения?

Если говорить об удобстве, то уличные датчики движения лучше всего размещать так, чтобы они перекрывали проходы, ведущие к парадной, задней двери или подъездной дорожке. Такое расположение позволяет включать свет, когда вы возвращаетесь домой ночью. Эти датчики движения также будут освещать проходы и ступени, ведущие к входной двери, для посетителей.

Вы также можете использовать датчики движения на палубах, патио и в других местах, например, вокруг бассейна или на лестницах. Если вашим приоритетом является повышение безопасности вашего дома, вы можете направить датчики движения на все входы в дом, например, на двери патио и заборные ворота. Кроме того, вы также можете направить датчики движения в более темные места вашего двора, где злоумышленники могут найти укрытие.

В помещении датчики движения лучше всего использовать в подъездах, например, в гараже или на задней двери, или в подсобных помещениях, таких как прачечные. Другие полезные места включают в себя вверху или внизу лестницы, рядом с ванной или в коридоре за пределами детской комнаты или — в расширенном доме — возле комнаты бабушки и дедушки.

В идеале датчики движения рекомендуется устанавливать на высоте от 6 до 10 футов над землей и размещать так, чтобы большая часть движения происходила в зоне чувствительности.
