Как проверить индикаторной отверткой ноль и фазу: Как определить фазу и ноль без приборов

alexxlab

Содержание

Как определить фазу и ноль мультиметром, отверткой индикаторной

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Содержание:

  • 1 Инструкция по использованию
  • 2 Альтернативная методика с использованием тестера
  • 3 Определение назначения проводов по цвету
  • 4 Применение контрольной лампы

Проводя установку электрооборудования, например, подключая светильники и закрепляя выключатели, часто приходится решать проблему, как определить фазу и ноль. Самый простой способ определения, который подходит для любого пользователя, это метод выявления наличия тока с помощью индикаторной отвертки. На первый взгляд она такая же, как и обычная, имеет металлическое жало и рукоятку. Кроме этого имеется маленькая металлическая кнопка и лампочка.

Профессиональные электрики, как правило, подводят ток в розетке с левой стороны, а в патроне светильника по центру. Но что бы быть точно в этом уверенным надо действовать следующим образом.

Инструкция по использованию

Применяя данное устройство, надо быть очень осторожным, так как при несоблюдении мер безопасности можно получить электрический удар. Ни в коем случае нельзя прикасаться к открытому, неизолированному кончику индикаторной отвертки.

На линию, на которой проводится работа, надо подать питание, но потребители электроэнергии (компьютеры, телевизоры и т.п.) должны быть отключены.

Есть очень простой способ, как найти фазу и ноль индикаторной отверткой. Для этого нужно разместить ее на проверяемой поверхности и нажать на кнопку, расположенную на ручке. Если индикатор горит, то это силовой провод. Если жало будет размещено на проверяемой поверхности и после нажатия на кнопку вы увидите, что лампочка на ручке не горит – значит, это ноль. Таким нехитрым действием можно пользоваться во время электротехнических работ. По указанной методике можно узнать, как определить фазу в розетке, автомате и патроне.

Альтернативная методика с использованием тестера

Для поиска нужного элемента можно воспользоваться мультиметром. Для того чтобы проверить, где находится искомый проводник тестером, сначала требуется перевести его в режим измерения переменного тока. Для этого необходимо повернуть ручку управления в положение, напротив которого будет указан знак V~. Такой знак есть на каждом мультиметре. Далее возможны два пути.

· Для определения фазы в розетке или автомате нужно зажать один щуп пальцами, а другим щупом подвести к контактам автоматического выключателя. Если видим на индикаторе незначительное напряжение, например, 4,15, то это говорит о том, что там ноль. Если показания, близкие к 200 вольтам, это указывает на то, что данный контакт силовой.

· Второй вариант заключается в том, что один щуп прибора надо поставить на заведомо заземленный предмет, а вторым, так же как и в первом способе, прикоснуться к элементу. Если прибор показывает незначительное напряжение, например, 0,15, то это означает, что контакт нулевой, а показания прибора являются незначительно наводкой самого тестера. Так же как и в первом варианте, показания датчика, близкие к 220–230 В, свидетельствуют о наличии питания.

Определение назначения проводов по цвету

Изоляция силового проводника, заземления и т.п. окрашивается в определенные цветы. По Стандарту Европейского Союза МЭК 60445 от 2010 года провода с силовым питанием должны быть окрашены в коричневый, черный, серый цвет. Синей изоляцией обозначаются проводники с нулем. Заземление окрашивается в двухцветную обмотку зелено-желтого цвета. Кроме того, Стандартом запрещается использовать окрашивание заземление только желтым или только зеленым цветом. В России же распространён ГОСТ 50462 от 2009 г., который почти полностью соответствует Европейскому Стандарту и по которому окрашивание производится так же. Необходимо обратить внимание на то, что не лучшим решением является поиск наличия напряжения только по цветовой маркировке, так как специалисты-электрики могут по-разному проводить подключение.

Применение контрольной лампы

Контрольная лампа — это простая лампа накаливания, к которой присоединены две изолированные проволоки по несколько сантиметров каждая. Одним концом проволоки нужно дотронуться до радиатора отопления или трубопровода, а другим – до проверяемой области. Посмотрим, как определить фазу. Она находится там, где во время данной процедуры лампочка зажглась. Необходимо понимать, что такой способ является достаточно опасным в связи с большой вероятностью электроудара.

Многие считают, что легко найти фазу без специальных устройств. Но на самом деле использование подручных средств опасно, с ними вы можете запросто расстаться с жизнью. Обязательно надо использовать приборы – пусть и несложные. Достаточно приобрести самый простой индикатор питания, который стоит совсем не дорого.

Жми «Нравится» и получай только лучшие посты в Facebook ↓

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Как пользоваться индикаторной отверткой и зачем она нужна

Как пользоваться индикаторной отверткой и зачем она нужна

Сегодня я расскажу о фазерной отвертке, для чего она нужна и, самое главное, как ею пользоваться.

Фазная отвертка, фазовый индикатор, или как его называют для краткости — индикатор или тестер, представляет собой прибор, с помощью которого можно определить фазу — электрического тока, что и является его основным назначением.

Стоит знать, почему-то об этом мало кто говорит, но существует два основных типа отверток с индикатором — пассивные (без аккумулятора) и активные (с аккумулятором).

И их возможности и, главное, принципы работы с ними очень разные.

Давайте обсудим их подробнее:

ИНДИКАТОРНАЯ ОТВЕРТКА БЕЗ БАТАРЕЙКИ – ПАССИВНАЯ.

Пассивные индикаторные отвертки являются самыми простыми и надежными, обнаруживая фазу или отсутствие фазы, кроме того, их можно использовать непосредственно как отвертки. На этом прямая функция пассивного индикатора заканчивается.

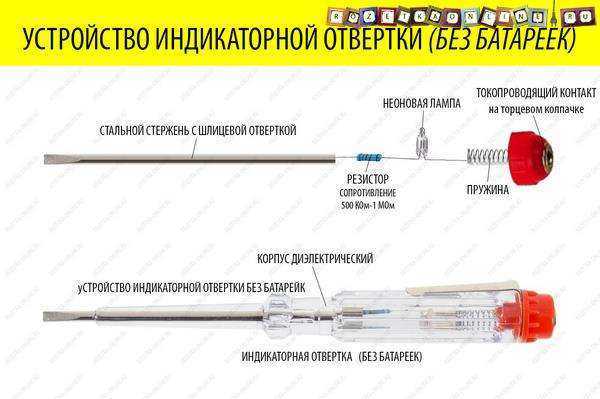

Конструктивно он состоит из прозрачного диэлектрического корпуса, внутри которого последовательно размещены:

— Стальной стержень с плоской шлицевой отверткой на конце;

— Высокое сопротивление — резистор со значениями от 500 кОм до 1 MΩ;

— Торцевая заглушка с токопроводящей прокладкой;

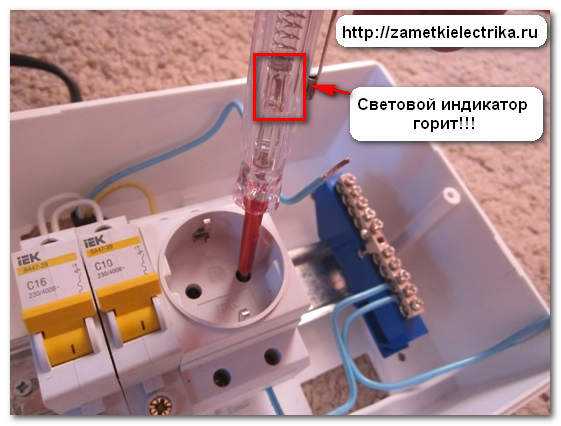

Чтобы определить наличие фазы, например, в розетке, прикоснитесь концом щупа к одному из контактов розетки. При этом не забывайте зажимать токопроводящую площадку на противоположном конце отвертки, что лучше всего делать большим или указательным пальцем руки. Другие способы определения ФАЗЫ подручными средствами своими руками я уже описывал в этой статье.

Если лампа загорается — на проверяемом контакте есть напряжение и это фаза, если нет, методом исключения — это ноль.

Принцип работы этой отвертки максимально прост: электрический ток в фазном проводнике, стальной стержень проходит через высокое сопротивление, которое значительно снижает ток до безопасного для человека значения, для неоновой люминесцентной лампы достаточно 1-3 мА, человек же начинает чувствовать ток 10-20 мА.

Многофункциональная индикаторная отвертка. Как пользоваться индикаторной отверткой?

Затем электрический ток проходит через галогенную лампу, стальную зажимную пружину и заканчивается на проводящей контактной площадке на противоположном конце отвертки.

Как вы помните из школьной физики, для работы каждого электрического устройства необходима не только фаза, но и нейтраль (ноль или земля). В случае со стрелочной отверткой ваше тело является заземлением или нейтралью, поскольку обладает достаточным для этого потенциалом.

Прикасаясь к кончику отвертки, вы замыкаете электрическую цепь и создаете все условия для того, чтобы лампочка загорелась. Соответственно, если на контакте нет напряжения, этого не происходит. Лампа начинает ярко светиться от электрического напряжения около 60 вольт.

Чтобы проверить, работает ли индикатор без батареек, достаточно проверить фазу, где мы точно знаем, что напряжение есть, если лампочка загорается, то мы уверены, что все компоненты в цепи в порядке.

Аккумуляторная отвертка с индикатором имеет гораздо больше возможностей.

Индикаторная отвертка как пользоваться индикаторной отверткой отвертка индикатор

ИНДИКАТОРНАЯ ОТВЕРТКА С БАТАРЕЙКОЙ – АКТИВНАЯ

Индикаторные отвертки со встроенными аккумуляторами позволяют не только находить фазы в сети, но и тестировать провода для оценки их целостности, находить обрывы в проводах, проверять предохранители, диоды и даже обнаруживать скрытые провода в стене.

Как я уже писал выше, обычная отвертка с индикатором, без батарейки, работает только на основе внешнего напряжения, которое заставляет светиться лампочку внутри корпуса.

Тестер с батареей лишен этого недостатка и, благодаря встроенной батарее, может как принимать, так и генерировать электрический сигнал, что позволяет не только обнаружить внешнее напряжение, но и проверить рабочий ноль или заземление и, например, провести проверку провода.

Но сначала:

Конструкция активной индикаторной отвертки:

Конструкция в целом похожа на обычную индикаторную отвертку, но добавлено несколько компонентов, в первую очередь батарейки.

— Стальной стержень с прямой отверткой

— Высокое сопротивление (от 500 кОм до 1 МОм).

— 2 x 3 В батареи

— Контактная пластина на торцевой крышке


Принцип работы также немного отличается.

Проверка индикатора на работоспособность

Перед эксплуатацией зонда необходимо провести функциональную проверку. Для этого необходимо прикоснуться к металлическому контакту на рукоятке и к стальному шлицевому стержню отвертки.

Светодиодный индикатор должен загореться, указывая на то, что устройство работает правильно. Если проверить таким образом обычную индикаторную отвертку, ничего не произойдет.

ПОИСК ФАЗЫ и ПРОВЕРКА НУЛЯ В РОЗЕТКЕ ИНДИКАТОРОМ

Как я уже говорил, основное назначение любой индикаторной отвертки — поиск PHASE и ZERO. В то время как пассивный фазовый индикатор может сообщить вам только фазу и ноль, которые вы определяете по остаточному принципу, с помощью активной отвертки вы можете определить и то, и другое.
Самый простой способ продемонстрировать, как работает эта функция, — определить фазу и ноль в домашней розетке.

Нет необходимости вручную касаться верхнего контакта индикатора для определения фазы, достаточно держать отвертку за пластиковую ручку и прижимать жало к любому контакту в гнезде индикатора. Если светодиод в корпусе индикатора загорается, это означает, что контакт находится в фазе.

Если светодиод не горит, но если вы прикоснетесь рукой к верхней части индикатора, к контактной площадке на торцевой крышке, если она загорится, значит, на этом контакте ноль и он не неисправен.

Таким образом можно определить наличие электрического тока не только в розетке, но и на контактах электроприборов, кабелях и даже в некоторых случаях на корпусах электроприборов, трубах или радиаторах. Также проверьте, работает ли нейтраль или заземление.

КАК ПРОЗВОНИТЬ ПРОВОДА ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Индикаторная отвертка с батарейным питанием позволяет проверить целостность проводов. Чтобы продемонстрировать эту функцию, вам понадобится кабель или провод и доступ к его концам.

Чтобы проверить целостность кабеля или провода с помощью индикатора, возьмитесь за верхний штырь индикатора в том месте, где рабочий конец индикатора касается проводника провода, и зажмите противоположный проводник рукой. Если индикатор горит, это означает, что сердечник цел, если нет, значит, сердечник поврежден. Таким же образом можно проверить нагревательные элементы или предохранители в электрической системе, помните — если они исправны, сигнал должен пройти и диод в отвертке должен загореться.

ПОИСК ОБРЫВА ПРОВОДА И СКРЫТОЙ ПРОВОДКИ ИНДИКАТОРНОЙ ОТВЕРТКОЙ

Еще одна полезная функция активной индикаторной отвертки — обнаружение обрыва провода под напряжением или определение местонахождения провода в стене, если она находится неглубоко (в среднем +/- 20 мм). Это происходит потому, что индикаторная отвертка на батарейках способна улавливать электромагнитное поле, которое создается в проводниках при протекании электрического тока.

Опять же, следует сказать, что это работает только на проводах под напряжением! Если вы хотите найти обрыв в проводе под напряжением, сначала пропустите через него ток.

При поиске обрыва в проводе возьмите щуп индикаторной отвертки голой рукой и проведите другим концом щупа с контактной площадкой вдоль проверяемого объекта, где на проводе есть напряжение — лампочка загорится, где есть обрыв и дальше — погаснет.

Тот же принцип действует при поиске скрытой проводки. Если электрический провод находится на небольшой глубине и отвертка улавливает его электромагнитное поле, можно узнать, как он проложен, например, к розетке. Это очень полезно, особенно при навешивании полки или креплении телевизора.

С помощью активного индикатора можно определить положение проводов в стене, держа зонд и перемещая его голой рукой над гнездом, в котором находятся провода.

Индикаторная отвертка должна быть обязательным предметом в наборе инструментов каждого домашнего мастера, это самый простой и эффективный способ определить наличие напряжения в сети переменного тока, довольно часто этой информации уже достаточно, а для всего остального есть мультиметр.

Любые вопросы, комментарии или предложения — оставляйте, я с удовольствием отвечу на все!
