Как натянуть провод между домом и баней: Проводка в бане и парилке: правила и рекомендации

alexxlab

Содержание

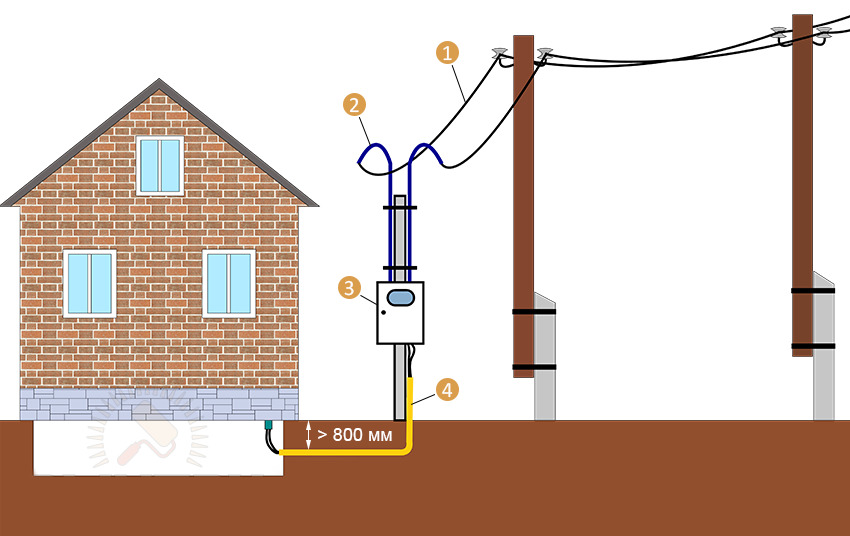

способы и рекомендации. Как натянуть провод от столба к дому при провисании

Если вы заказчик подобных работ – вам необходимо натянуть провод ЛЭП, или начинающий электрик — прочтение данной статьи будет полезно в плане расчёта трудозатрат, количества нужных материалов и приблизительной оценки стоимости работ.

Провис провода – довольно частое явление, встречающееся на старых линиях электропередач (ЛЭП), выполненных с использованием неизолированного алюминиевого провода. Основная причина провиса проводов ЛЭП – невыполнение или несвоевременное выполнение профилактических ремонтных работ линий.

Чаще всего это ЛЭП дачных массивов, где зачастую совсем отсутствует электротехнический персонал и следить за линиями просто некому. Результаты такого «обслуживания» — провисы проводов едва ли не до земли, сбитые деревянные крестовины в проводах, подвешенные к проводам тяжёлые предметы. Подобные меры не выдерживают никакой критики и строго запрещены ПУЭ.

Как натянуть провод ЛЭП ? Прежде всего необходимо отключить напряжение на участке, где нужно натянуть провод.

Следующий шаг – снять все электрические вводы в дома с провода, который требуется натянуть. Для этого надо размотать все вводные скрутки (соединения), освободить изоляторы от проводов (временно их можно повесить на крюки изоляторов).

Прежде чем натянуть провод, нужно снять с него все вязки на изоляторах (по всей длине) и положить его (опять – же, временно) на траверсы, с внутренней стороны. После этого можно натягивать провисший провод.

Натяжка провода производится с концевой анкерной опоры, имеющей, как правило укосину вдоль линии. Не путайте с анкерной промежуточной (ветровой) опорой – укосина в ней расположена поперёк линии.

Далее потребуется кусок неизолированного алюминиевого провода 1 (20 м, можно б/у), который прикладывается к натягиваемому проводу 2 , после чего оба обматываются виток к витку заранее приготовленной жилой из ненужного провода – бандаж 3

, (длина 20 – 30 см).

Теперь можно переходить непосредственно к натяжке провода. Провод 1 в кладывается в прорезь изолятора (между «щёчками») и натягивается. Далее надо снять провод 2 с изолятора 4 1 натягивая тем самым и провисший провод 2 до нужной натяжки, после чего он и фиксируется на изоляторе («глушится»).

После того, как провод 2 надёжно зафиксирован на изоляторе можно снимать бандаж и крепить провода к изоляторам на промежуточных опорах – приступать к вязке провода .

Для крепления провода к изолятору потребуется 1-2 жилы алюминиевого провода длиной примерно 50 см (см. рис). Этими жилами провод прижимается к «шейке» изолятора с внутренней стороны траверсы, оборачивается на узел («накрест») с внешней стороны траверсы, а его концы накручиваются не натянутый провод.


Провод натянут, вязка провода закончена, можно соединять откинутые ранее вводы и подавать напряжение.

Описанный процесс устранения провиса провода здесь показан лишь в общих чертах, но, ознакомившись с вышенаписанным вы будете иметь хотя и общее, но довольно чёткое представление о том, как натянуть провод ЛЭП .

Стрела провеса зависит от длины пролета, температуры воздуха и натяжения провода. При низкой температуре провод укорачивается, натяжение его возрастает, вследствие чего создается возможность его обрыва. При повышении температуры провода могут провиснуть больше, чем следует, что может привести к уменьшению габарита линии и к сообщению проводов. Стрелу провеса устанавливают с таким расчетом, чтобы провод имел надлежащий запас прочности и не провисал слишком сильно.
Стрела провеса / 0 принимается, исходя из условий обеспечения допускаемых напряжений в материале шин, а также предотвращения схлестывания шин в пролете в нормальном и аварийном режимах работы токопровода.

Стрела провеса / 0 принимается, исходя из условий обеспечения допускаемых напряжений в материале шин, а также предотвращения схлестывания последних в пролете в нормальном и аварийном режимах работы токо-провода.
Приспособления для натяжки проводов. Стрела провеса всех проводов анкерного пролета должна иметь одну величину. При подвесе проводов разных сечений величину стрелы провеса принимают по проводу, имеющему наибольшее сечение.
Стрелы провеса увеличились по сравнению с начальной, равной 4 16 м (см. пример 6 — 1), в пролете № 2 в 2 3 раза, в пролете № 3-примерно в 2 раза.
Стрела провеса может оказаться больше или меньше расчетной для данного температурного режима и в частном случае при некоторой длине пролета может получиться равной расчетной. В случае, когда действительная стрела провеса, получается больше расчетной, нужно сократить начальную длину, а так как опорные точки неподвижны, то до закрепления провод придется предварительно несколько растянуть.
Приспособление для намотки и размотки тросовых заготовок. Стрела провеса для пролета 6 м должна составлять 100 — 150 мм, а для пролета 12 м — 200 — 250 мм.
Стрела провеса принимается непосредственным визированием по рейкам с делениями с опоры визировщика на следующую опору.
Тросовая электропроводка. Стрела провеса должна быть не более 300 мм в пролетах между опорами. Не допускается сращивание несущего стального каната в пролете между концевыми креплениями.
Приспособления для монтажа проводов.| Определение стрелы провеса провода.| Величины стрел провеса алюминиевых проводов воздушных линий до 1 кВ. Стрела провеса всех проводов анкерного пролета должна иметь одну величину. При подвесе проводов разных сечений стрелу провеса принимают по проводу, имеющему наибольшее сечение. Величина монтажной стрелы провеса проводов определяется по кривым или таблицам стрел провеса для различных температур воздуха в момент монтажа.

Стрела провеса всех проводов анкерного пролета должна иметь одну величину. При подвесе проводов разных сечений стрелу провеса принимают по проводу, имеющему наибольшее сечение.
Стрела провеса / мала по сравнению с длиной пролета, т.е. / V / (Фиг.
Полученная стрела провеса fo не всегда может быть принята в качестве исходной, поскольку в ряде случаев она не является приемлемой с точки зрения схлестывания шин в пролете. По-видимому, в подобных случаях задача может быть решена следующим образом.
Стрела провеса антенны должна быть больше стрелы провеса провода ВЛ.
Монтажные кривые для провода М-95 при пролете 210 м для II района гололед-ности.| Визирование по рейкам. Стрела провеса крайних проводов визируется через рейку и средний провод.

Стрелы провеса несущего троса для обычных электропроводок, соответствующие этим пролетам, находятся в пределах 0 03 — 0 6 м и специального подсчета не требуют.
Конструктивные данные переходных опор. Стрелы провеса многопроволочных проводов в пересекающем пролете выбирают по-табл.
Стрела провеса гибкой тяги, подвешенной на одном уровне в точках А и Г, равна (фиг.
Стрелы провеса требуемой величины можно добиться различными способами, однако наиболее простым и поэтому наиболее часто применяемым является непосредственное визирование.
Стрела провеса проводников анкерного пролета должна иметь одну величину. При подвесе проводов разных сечений величину стрелы принимают по проводу, имеющему наибольшее сечение. Величина стрелы провеса провода ВЛ зависит от его длины пролета, сечения и материала, расстояний между проводами, а также от температуры воздуха в момент их натяжки.

Узел подвески светильника на гибкой поперечине. Стрела провеса продольного несущего троса мала и составляет 1 / 40 — / 50 длины пролета.

Стрелу провеса регулируют при помощи двух реек, на которых нанесены отметки. Поперечины на рейках устанавливают верхними краями на делениях, указывающих требуемую величину стрелы провеса. Затем рейки подвешивают на провод у изолятора на одном из пролетов в середине регулируемого участка. После этого при помощи блоков провод натягивают или опускают до тех пор, пока нижняя точка его в пролете не войдет в створ с верхними плоскостями поперечин обеих реек. По достижении требуемой стрелы провеса в основном пролете провода вяжут к изоляторам на всех опорах регулируемого участка, так как в других пролетах требуемая стрела провеса устанавливается автоматически и регулируется одновременно в 4 — 6 пролетах.

Стрелу провеса в анкерном пролете для всех проводов устанавливают одну и ту же. На В Л до 1000 В, когда на одной и той же опоре закрепляют провода разных сечений, стрелу провеса для всех проводов также устанавливают одну — по проводу с большим сечением.
Соединение проводов с по — Ра П-45 С ПОМОЩЬЮ НЗ-мощью овального соединителя и тер — ТЯЖНЫХ зажимов. Усилие, митной сварки с которым натягивают про. Стрелу провеса определяют визированием с помощью реек. Провода натягивают по одному или с помощью специальных приспособлений одновременно все три. После этого провода закрепляют сначала на анкерных опорах натяжными зажимами, а затем путем привязывания к головкам штыревых изоляторов промежуточных опор. Опоры, подлежащие заземлению, указываются в проекте. Наиболее распространенными заземлителями являются углубленные (из полосовой стали), закладываемые при установке опор в те же котлованы, в которых устанавливают опоры. В настоящее время применяют стержневые заземлители, которые ввертывают в грунт с помощью электродрелей. Сопро-тивление заземляющего устройства должно быть не более 30 ом в летнее время. При монтаже проводов должны быть выдержаны расстояния между проводами и до опоры, до поверхности земли и пересекаемых дорог, заданные в проекте.

Специальная лебедка с ручным приводом для натяжения тросовых проводок. Стрелу провеса при регулировке рекомендуется принимать: для пролета в 6м — 100 — 150 мм, а для пролета 12м — 200 — 250 мм.
Приспособление для визирования проводов. Стрелу провеса в анкерном пролете для всех проводов устанавливают одну и ту же. На В Л до 1000 В, когда на одной и той же опоре закрепляют провода разных сечений, стрелу провеса для всех проводов также устанавливают одну — по проводу с большим сечением.
Стрелу провеса измеряют в пролете, находящемся на одном элементе профиля пути, между уклоноуказателями.
Стрелу провеса проверяют непосредственным визированием с одной опоры на соседнюю: глаз располагается на уровне рейки, длина которой равна величине стрелы провеса плюс длина поддерживающей гирлянды; на соседней опоре подвешивается рейка той же длины; верх реек укрепляют на опоре на уровне крепления гирлянды на траверсе опоры.
Приспособление для визирования проводов.| Вязка проводов на штыревых изоляторах ВЛ до 1000 В. Стрелу провеса в анкерном пролете для всех проводов устанавливают одну и ту же.
Стрелу провеса определяют с учетом величин обоих базисов. Измерение следует производить три раза и затем брать среднее арифметическое из отсчетов.

Стрелу провеса в анкерном пролете для всех проводов устанавливают одну и ту же. На ВЛ до 1 кВ, когда на одной и той же опоре закрепляют провода разных сечений, стрелу провеса для всех проводов также устанавливают одну — по проводу с большим сечением. Стрелы провеса проводов указывают в проектах.
Подвес для кабелей.| Ролик для подвески кабеля. Стрелу провеса каната в пролетах регулируют натяжением перед оконечной (последней) заделкой. В пролете канат не, должен иметь сростков.
Стрелу провеса канатов при их подвеске следует брать в зависимости от длины переходного пролета и температуры воздуха из табл. 123 для линий типа Ни из табл. 124 — для линий типов У и ОУ.
Стрелой провеса называют расстояние по вертикали от некоторой горизонтальной прямой, соединяющей точки подвеса проводов, до низшей точки провода в пролете.
Стрелой провеса называют расстояние, измеренное Е плоскости расположения провода между точкой его подвеса и точкой наибольшего провисания. Чем больше стрела провеса контактного провода, тем труднее токоприемнику следовать за изменением его высоты и тем скорее он может оторваться. При значительных местных провесах контактного провода увеличивается неравномерность эластичности подвески в пролете, что нежелательно. Поэтому для лучшего качества токосъема нужно, чтобы местные стрелы провеса контактного провода также были невелики.
Габарит (а и стрела провеса (б. Стрелой провеса f провода называют вертикальное расстояние между низшей точкой провода в пролете и горизонтальной прямой, соединяющей точки подвеса провода на опорах.
На стрелы провеса и обрезку концов берется запас, равный длине натяжных гирлянд плюс ширина траверз опор.
Необходимые стрела провеса и конец затяжки проводов определяются монтером, находящимся на опоре, способом глазомерного визирования по рейкам, укрепленным на соседних опорах.
Если стрела провеса больше или меньше установленной, то, чтобы узнать фактическую стрелу провеса, обе рейки соответственно перемещают вниз или вверх до положения, при котором наинизшая точка провисания провода совпадает с прямой, соединяющей визирные рейки.
Схема агрегата непрерывной вулканизации наклонного типа.| Схема провеса кабеля в вулканиза — участке И заканчивается ционной трубе водяным затвором. Практически стрела провеса кабеля колеблется от 4 3 до 6 ж в зависимости от длины вулканизационной камеры.
Если наименьшая стрела провеса получилась по условиям схлестывания и если при ней оказываются недопустимые нагрузки на провода или изоляторы, устанавливают поперечные связи-фиксаторы (рис. 4 — 23), одновременно увеличивая стрелу провеса до величины, исключающей перегрузку проводов и изоляторов. Фиксаторы делят свободный пролет токопровода на две или три равные части, уменьшают в этих частях стрелы провеса соответственно в 4 или 9 раз и исключают возможность значительных сближений фаз при коротком замыкании.

Способы измерения габаритов и стрел провеса проводов.

Стрелу провеса измеряют в основном с помощью двух реек, теодолита и карманного высотомера.

При измерении стрелы провеса с помощью двух реек, электромонтеры по одному располагаются на двух опорах и устанавливают визирные рейки. По команде одного из монтеров или производителя работ обе рейки перемещают до такого положения, при котором низшая точка провода совпадает с прямой линией, соединяющей обе визирные рейки. Расстояние от места крепления провода до одной из реек составляет стрелу провеса. Правильное определение стрелы провеса достигается при одинаковом расстоянии обеих реек до мест крепления провода.

Для измерения габарита и стрелы провеса с помощью теодолита последний устанавливают на некотором расстоянии от оси ВЛ, определяют расстояние от места установки теодолита до проекции провода на поверхность земли и измеряют угол фи между горизонталью и воображаемой линией, между трубкой теодолита и проводом.

Габарит определяют по формуле

где l — расстояние от места установки теодолита до проекции провода; — измеренный угол; h — высота расположения оптической трубки теодолита.

Для определения габарита линии используется также карманный высотомер массой 120-150 г. Высотомер представляет собой коробку, в одно из оснований которой вставлено стекло с нанесенными на нем двумя рисками. Для измерения габарита под проводом устанавливают колышек и отходят на такое расстояние, чтобы при визировании одна риска на стекле прибора совпала с проводом, а другая — с вершиной колышка. Затем измеряют расстояние от места установки прибора до колышка и высоту колышка. Полученное расстояние делят на коэффициент высотомера (обычно он равен 2), прибавляют высоту колышка и получают габарит линии электропередачи.

Регулировка стрел провеса проводов и тросов.

Перед началом работ расчетами определяют длину вставки (или вырезки), необходимую для регулировки стрелы провеса. После отключения линии и подготовки рабочего места на опорах устанавливают рас-каточные ролики, на которые из поддерживающих зажимов перекладывают провод по всему анкерному пролету. На одной из анкерных опор провод расцепляется и опускается на землю с помощью такелажных приспособлений и тяговых механизмов. После этого в одном из пролетов с помощью соединителей производят вырезку, либо вставку провода. Марка провода вставки должна быть идентична марке провода линии. Затем провод вновь натягивают и крепят к анкерной опоре, а на промежуточных опорах перекладывают провода с роликов в поддерживающие зажимы.

Контроль соединений проводов.

При эксплуатации проводов необходим регулярный контроль за состоянием их контактных соединений. Качество соединения определяется отношением сопротивления провода в месте соединения к сопротивлению равного по длине участка целого провода. Начальное переходное сопротивление должно быть не более 1,2 сопротивления целого участка проводника.

Определение сопротивления контактного соединения производят путем замера величины падения напряжения на участке провода с соединителем с помощью универсальной измерительной штанги (рис. 11.1).


Рис. 11.1. Определение переходного сопротивления контактного соединения с помощью измерительных штанг

Рис. 11.2. Замер напряжения измерительной штангой на подвесных изоляторах

Контроль изоляторов

Контроль изоляторов осуществляют путем измерения напряжения на изоляторе с помощью изолирующей штанги и измерительной головки с переменным или постоянным искровым промежутком.

При использовании штанги с переменным искровым промежутком (рис. 11.2) щуп головки измерительной штанги накладывают на шапки двух смежных изоляторов, штангу поворачивают вокруг оси до пробоя искрового промежутка и по показанию стрелки прибора измерительной головки определяют напряжение пробоя.

Рис. 11.3. Прибор для измерения глубины загнивания древесины
с помощью иглы: 1 — ручка, 2 — винт, 3 — корпус, 4, 10 — гайки, 5 — внутренний цилиндр, 6 — пружина,
7 — указатель, 8 — ушки, 9 — цепь, 11 — игла, 12 — упор

Определение степени загнивания деревянных опор.

Детали деревянных опор проверяют на загнивание не реже 1 раза в 3 года.
Наличие загнивания устанавливают путем простукивания древесины молотком массой 0,4 кг по всей длине стойки. Чистый звонкий звук характеризует отсутствие загнивания, а глухой указывает на его наличие. Данную операцию проводят в сухую не морозную погоду, так как при простукивании влажной или мерзлой древесины звук искажается.

Для определения степени загнивания используются приборы, принцип действия которых основан на измерении усилия прокалывания древесины иглой. (На основании многочисленных измерений установлено, что игла проникает в загнившую древесину с усилием менее 300 Н.)

Прибор состоит из корпуса с цилиндром, внутри которого перемещается игла с указателем (рис. 11.3). На цилиндре нанесена шкала, показывающая усилие, с которым игла входит в древесину. Величина хода цилиндра в корпусе равна величине углубления иглы. Вращая винт, перемещают гайку 4 внутри корпуса. Прибор к опоре крепится с помощью цепи. Упор обеспечивает устойчивость прибора при замерах. Для измерения степени загнивания вращением ручки углубляют иглу прибора в древесину и по шкалам определяют величину углубления иглы и усилие прокола. При наружном загнивании прокол продолжают до тех пор, пока усилие не превысит 300 Н.

Наиболее удобным в работе является прибор, определяющий механическую прочность древесины при ввертывании буравчика (рис. 11.4). При заглублении буравчика пружина 4 закручивается на угол, величина которого пропорциональна степени прочности древесины. На цилиндрической поверхности прибора нанесены четыре одинаковые шкалы 5 (по 12 делений) условного сопротивления древесины смятию. Деления 1-3 соответствуют гнилой древесине, деление 4 — не загнившей, но мягкой крупно-слойной древесине (не подлежит браковке), деления 5-7 соответствуют древесине средней прочности, а 8-12 — древесине высокой прочности. Для определения видимого наружного загнивания производится прокалывание древесины нажатием. По рейке определяется глубина, а по шкале 7 — усилие прокалывания.


Рис. 11.4. Прибор для измерения глубины загнивания древесины
с помощью буравчика: 1 — буравчик; 2 — рейка со шкалой; 3, 4 — пружины; 5, 7 — шкалы; 6 — ручка

Загнивание пасынков и стоек замеряют с трех сторон под углом примерно 120°, а траверс — сверху и снизу. После измерений заполняют специальную ведомость, в которой указывают наружный диаметр места измерения, результаты замеров и данные линии (наименование линии, тип опоры, ее номер и др.). На основании результатов измерения делается заключение о необходимости ремонта опоры линии электропередачи.

Очистка трассы линий электропередачи производится с целью исключения аварий из-за падения деревьев на провода, перекрытия линий ветвями подрастающих деревьев, а также для защиты от пожаров. Очистка площадок опор производится для защиты сельхозугодий от сорной растительности, произрастающей на этих площадках.

Воздушные линии электропередач знакомы нам с раннего детства и их присутствие рядом с нами воспринимается как должное, как признак «цивилизации» и доступность комфорта. Как у всякого рукотворного элемента, технического гения человека, у данных линий электропередач есть свои слабые места и пределы прочности. Одно из распространенных явлений это провисание провода, вызванное разрушением изолятора, ослаблением бандажа или же наличием инородного предмета на несущих проводниках (к примеру, упавшее дерево либо ветки). Помимо этого ЛЭП провисают от внешних факторов непреодолимой силы, а также изношенности фондов. В этой статье мы расскажем читателям , как натянуть провод от столба к дому при провисании, а также при подключению участка к электричеству.

Что делать если вы стали свидетелем опасного провисания ВЛ?

Ни в коем случае не следует находится вблизи, если провод провис и самостоятельно пытаться подпереть, подвязать или откусить кабель с целью наживы. Это может быть фатально и опасно, т.к. линия под напряжением мало чем отличается от той, которая без напряжения. В одной из наших статей мы рассказывали про , которое тесно связано с повреждением кабельной трассы. Настоятельно рекомендуем ознакомиться с материалом.

Как правило, у каждой линии или участка есть хозяин или ответственное лицо за энергохозяйство, которое несет полную ответственность за безопасную эксплуатацию вверенного ему оборудования. Его то и необходимо ставить в известность. В том случае, если это сделать проблематично, следует звонить в районную энергоснабжающую организацию или аварийную службу, МЧС, районную администрацию, мэрию.

Нормы провисания

Рассмотрим нормативы ПУЭ главы 2.4 и 2.5 по отношению к провисанию ВЛ высокого напряжения.

Как видно из таблиц от величины напряжения зависит расстояние от земли до ЛЭП, а также между проводами и другими объектами. Для сетей 380 вольт нормативы провисания согласно параграфу 2.4 ПУЭ такие:

  1. Над пешеходной зоной высота не ниже 3.5 метров, а над проезжей частью это расстояние должно быть на высоте не ниже пяти метров, ответвление ввода допускается делать на высоте 2.5 метра для .
  2. Для линий с неизолированными проводниками высота не ниже трех с половиной метров над пешеходной зоной, и не менее 6 метров над проезжей частью дороги, ответвление допускается производить не ниже 2. 75 метра.
  3. При прохождении СИП возле зданий, расстояние от кабеля до балкона составляет не менее одного метра и не менее двадцати сантиметров от провода до глухой стены.
  4. В случае с неизолированными проводниками расстояние от окон, террас и балконов составляет не менее полутора метров и не меньше одного метра вдоль глухой стены.
  5. Располагать ВЛ с неизолированными проводниками над строениями категорически запрещено из соображения безопасности.


Как натянуть кабельную линию?

Если так вышло, что данный провод провис в вашей зоне ответственности (ответвление от основной магистрали до вашего объекта собственности) и в акте соглашения на поставку электроэнергии записаны точки разграничения баланса, то ВЛ на этом участке является полностью вашим хозяйством.

Любые действия на ЛЭП производятся полностью обесточив данный участок, отключением секции на РП или воздушными разъединителями, и обезопасив себя, наложением с двух сторон от места работы. Натянуть провисший проводник можно после подачи заявления и получения разрешения от оперативного персонала или лица ответственного за данный участок и присоединение, и после отключения ими вашей линии от напряжения.


Для восстановления нормативных габаритов ЛЭП необходимо отсоединить все вводы, убрать виновников провисания — стволы деревьев или их ветки. Раскрутить бандажи на изоляторах освободив провод, оставив его свободно лежать на траверсах опор. Натяжка кабеля производится, как правило, с концевой анкерной опоры, которая имеет дополнительные подпорки, расположенные вдоль линии электропередачи компенсирующие нагрузку. Производят натяжку неизолированным алюминиевым проводником. Можно взять бывший в употреблении кусок около 20 метров. Посредством бандажа он соединяется с натягиваемым участком линии. После этого укладывается в щечки изолятора и производится натяжка провода. Теперь необходимо закрепить на изоляторе основной, куском из трех жил алюминиевым проводом как показано на фото:


Такая процедура производится со всеми изоляторами, вдоль натягиваемой линии до крайней опоры. После натяжки подключаются отводы и удостоверившись в готовности и безопасности линии, подают заявку на подачу напряжения.

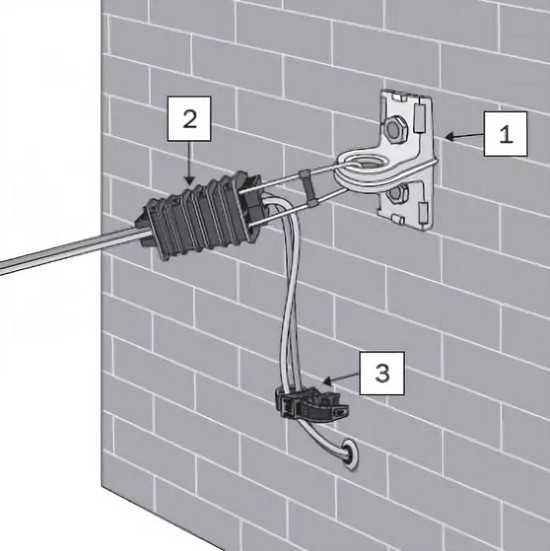

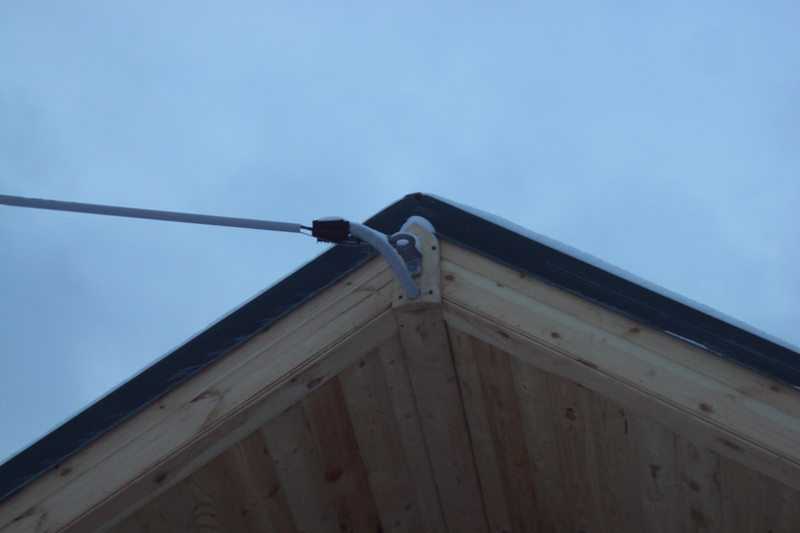

Натяжка провода СИП происходит аналогично выше описанному методу, с той лишь разницей что вместо изоляторов используется специальная крепежная арматура и анкера, как показано на фото ниже:


Обратите внимание! Натяжка проводов осуществляется с небольшим провисанием, около полуметра, для компенсации температурных изменений в летние и зимние периоды.

схема электропроводки, пошаговая инструкция как сделать освещение в сауне, парилке по ГОСТу + видео

Современная баня является сложной и функциональной системой, которая требует обеспечения электричеством. В парилке часто оборудуют электрокаменку, систему тёплого пола, насосную станцию и другие приспособления. Пар является отличным проводником электричества. Соответственно, розетки могут размещаться исключительно в технических помещениях, которые защищены от влаги. Только в подобных местах конденсат не сможет попасть токопроводящие элементы.

Содержание

  • 1 Общие положения по электропроводке

    • 1.1 Видео: какой кабель нужно использовать для электропроводки в бане

  • 2 Как выполнить монтаж электропроводки своими руками

    • 2.1 Как составить схему электрической проводки в парной

    • 2.2 Как рассчитать требуемое сечение

      • 2.2.1 Таблица: сечение медного кабеля в зависимости от силы тока (при напряжении 220 В)

    • 2.3 Как выбрать фурнитуру для проводки

    • 2.4 Видео: проводка в бане своими руками

  • 3 Меры предосторожности при выполнении проводки

    • 3.1 Видео: виды светильников для бани

  • 4 Методы установки проводки в парной

    • 4.1 Как установить электрощит

    • 4.2 Последовательность действий по монтажу электропроводки разными способами

  • 5 Основные ошибки, которые допускаются при монтаже электропроводки в бане

Общие положения по электропроводке

Электрическая проводка в парной выполняется по определённым правилам. Существуют требования ПУЭ, которые разрабатывались для строений с повышенной влажностью. Основными правилами являются следующие:

Если опыта нет, рекомендуется пригласить квалифицированного специалиста, который поможет провести все расчёты и установить необходимые приспособления. Если данной возможности нет — во всех моментах можно разобраться самостоятельно, однако важно изучить все нюансы. Специалисту следует дать приблизительный план расположения розеток, осветительных приспособлений и выключателей. Понадобится предварительно рассчитать общую мощность устройств — это позволит электрику подобрать требуемое сечение для электрокабеля.

Электричество в парную будет подаваться от основного распределительного щитка с отдельным заземляющим контуром. Проводка выполняется в том месте, где она будет меньше всего заметна. Минимальное расстояние от радиаторов и трубок — 1,5 м. Не допускается выполнять проводку в крайних частях помещения или напротив входа. Существуют следующие правила:

В большинстве случаев выполняется открытая проводка. Она проходит в специальных кабельных каналах под потолком. В парной термостойкий провод понадобится пропустить сквозь перегородку между моечной и парилкой через гильзу из стали. После этого он должен попасть в осветительный прибор, который расположен на месте выхода провода из перегородки.

Рекомендуется использовать гофрированный провод марки H07RN-F.

Вам также может быть полезен материал о монтаже электропроводки в деревянном доме: https://aqua-rmnt.com/ehlektrosnabzhenie/provodka-v-derevyannom-dome.html.

Видео: какой кабель нужно использовать для электропроводки в бане

Как выполнить монтаж электропроводки своими руками

Перед выполнением монтажа проводов понадобится составить электрическую схему парной. Кабель прокладывается горизонтально или вертикально. Его нельзя перегибать или перекручивать.

Как составить схему электрической проводки в парной

На схеме проводки в парной обычно обозначаются такие элементы:

  1. Место ввода электрокабеля.
  2. Заземляющий кабель.
  3. Основной автоматический выключатель, который обесточивает всё здание.
  4. Приспособления для аварийного отсоединения при утечке тока (УЗО).
  5. Нулевая шина.
  6. Комплект устройств для резервного выключения осветительных конструкций и розеток.
  7. Автомат для нулевой шины печи.
  8. Трехфазное устройство для автоматического выключения печи.

    Перед тем как начать монтаж, необходимо составить схему электропроводки, на которой обозначить все её основные элементы

По этому принципу схему можно создать и самому, понадобится лишь отметить все детали и их точное расположение. Желательно также указать маркировку и номиналы всех применяемых устройств.

Производить монтаж будет удобнее, если на схему нанести маркировку и номиналы кабеля и устройств автоматического отключения

Как рассчитать требуемое сечение

Понадобится корректно выполнить расчёт поперечного сечения жил, чтобы в дальнейшем проводка в парной смогла выдерживать максимальные нагрузки.

Технология расчёта будет рассмотрена на примере. Допустим что:

  • в парной есть 5 осветительных приборов по 100 Вт, печка-каменка, машинка для стирки и электрообогреватель;
  • среднестатистическая мощность печки составляет 4 кВт, машинки для стирки — 2 кВт;
  • электрообогреватель расходует 2 кВт.

В результате получаем 8,5 кВт используемой мощности от всех электрических устройств. К этому показателю следует прибавить резервный запас мощности в 20%. В итоге получится 10,2 кВт.

Для определения значения тока, по которому будет возможность подобрать требуемое сечение, понадобится суммарную мощность разделить на сетевое напряжение: 10200 / 220 = 46 А. Площадь сечения кабеля подбирается по специальной таблице.

Таблица: сечение медного кабеля в зависимости от силы тока (при напряжении 220 В)
Площадь сечения кабеля, мм21,52,54610
Сила тока, А1927384670

Соответственно, для рассматриваемого здесь помещения подойдёт электрокабель сечением 6 мм².

Если выполняется однофазное подключение, эта проводка сможет выдержать мощность приблизительно в 14 кВт. Если планируется выполнить трехфазное подключение, то показатель мощности возрастёт до 42 кВт. Для обыкновенной парилки такой мощности будет достаточно.

По аналогии выполняется расчёт устройства для резервного выключения. Однако в этом случае понадобится использовать мощность не всех конструкций, а нужного контура. Например, это могут быть осветительные приборы или печка.

Как выбрать фурнитуру для проводки

Важно подобрать правильную фурнитуру и другие детали, которые понадобятся для выполнения проводки в парной.

Для каждого помещения составлятся схема размещения розеток, выключателей, распределительных коробок и светильников

Для розеток и выключателей рекомендуется использовать электрокабель ВВГнг или NYM. Минимальное сечение для розетки составит 2,5 мм², для выключателя — 1,5 мм². У розеток и приборов для выключения уровень защиты должен соответствовать существующим требованиям: корпус должен быть герметичен и дополнительно прикрыт крышкой.

Для проводки в парилке следует отдавать предпочтение кабелям с жилами из меди, так как они способны пропускать большие токи. Помимо этого, они меньше подвергаются механическим повреждениям.

Рекомендуется покупать материалы с небольшим запасом, так как в некоторых случаях попадаются бракованные изделия. Кроме того, нельзя исключать наличие ошибок в расчётах, произведённых на начальном этапе.

Более подробно прочитать о выборе проводов для электрической проводки вы можете в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/kakoy-provod-ispolzovat-dlya-provodki-v-dome.html.

Видео: проводка в бане своими руками

Меры предосторожности при выполнении проводки

  1. Все устройства и щитки должны быть расположены в отдельном помещении, которое надёжно защищено от влаги. В условиях чрезмерной влажности конструкции могут за короткий срок выйти из строя и проржаветь. Это касается и пластиковых приспособлений — внутри конструкций есть металлические элементы. Не стоит беспокоиться о современных моделях душевых кабин со встроенным подогревом воды. Изготовитель заботится о безопасности, поэтому такие устройства можно размещать и в моечной.
  2. Корпус осветительных приборов должен быть алюминиевым, а плафон — стеклянным. Монтировать их рекомендуется на стенках, так как под потолок уходит пар, в результате чего там устанавливается повышенная температура, которая неприемлема для подобных приспособлений.
  3. Трансформаторное устройство, к которому будет проведено напряжение питания, должно рассчитываться на 220 В. Его надо устанавливать в сухом месте. Сквозь стенку возможна проводка лишь 12 В. Если монтируются лампочки в 36 В, то допустимое напряжение составит 42 В.

    В парной рекомендуется устанавливать светильники на 12 В, а блоки питания для них размещать за стенкой, в других помещениях

  4. Если есть желание установить в парной машинку для стирки, то не стоит забывать о том, что она должна размещаться в сухом помещении. Понадобится сделать отдельный кабель для электронагревателя.
  5. Вокруг парилки следует проложить заземлительный контур. В щитке должен быть смонтирован автоматический выключатель или УЗО. Устройства должны располагаться в ёмкости, которая защищена от влаги.
  6. Если есть надобность в монтаже датчиков к электрической каменке, то следует знать, что они должны быть низковольтными и располагаться на расстоянии 1 м от напольного основания. Щит управления крепится за пределами парной. Каменка монтируется без розеток.
  7. В щитке рекомендуется обозначить все элементы маркером.

Видео: виды светильников для бани

Методы установки проводки в парной

Первым делом электропроводку нужно подвести со щитка на улице к конструкции в бане. Прокладка кабеля с улицы может быть выполнена по воздуху или под землёй. Чтобы определить подходящий способ, следует узнать о достоинствах и недостатках каждого из них.

  1. Воздушный метод прокладки является бюджетным вариантом, однако он недолговечен. Связано это с использованием проводника, закреплённого в воздухе. Воздушная линия довольно часто обрывается из-за сильного ветра или механического повреждения.

    Кабель нужно прокладывать на высоте не менее 6 метров, а при большой протяжённости трассы требуется делать дополнительные опоры

  2. Подземный метод прокладки более трудоёмок и дорог. Это связано со стоимостью защищённого кабеля. Однако эта проводка является надёжной и имеет более длительный срок службы.

    Прокладка кабеля под землёй считается более надёжным и доловечным способом подачи напряжения в баню

Как установить электрощит

От вводного щита запитывается вся энергосистема парной. Понадобится выбрать наиболее подходящее место для установки конструкции. Важно придерживаться следующих правил:

  1. К электрощитку всегда должен быть доступ.
  2. Место должно регулярно проветриваться.
  3. Не допускается размещать щиток в пожароопасном помещении.
  4. Устройство должно размещаться в комнате с освещением.

Чаще всего щиток монтируется в зоне отдыха. Он состоит из конструкции для автоматического отключения, входящего и отходящего автоматов. Верхняя часть устройства должна быть расположена на расстоянии 1,5–2 м от пола.

Если проводка однофазная, понадобится использовать трёхжильный кабель для питания.

  1. Цвет фазы должен быть серым. Жила размещается на верхней клемме входящего автомата. С нижней клеммы фазу при помощи перемычек нужно переместить на верхние клеммы отходящих устройств.
  2. Нулевую жилу следует привести сразу на нулевую колодку.
  3. Жила заземления также ведётся напрямую на соответствующую колодку или на закреплённый винт щитка.
  4. Фазные жилы электрокабеля, отходящие к нагрузке, следует подсоединять к нижним контактам соответствующих автоматов.

    Однофазное подключение выполняется трёхжильным вводным кабелем

Провода для входа и отвода к нагрузке надо тщательно уложить в электрощите, после чего вывести из него через трубки с гофрой. УЗО и автоматы следует устанавливать с учётом уровня нагрузки на электрокабель. Важно проследить за тем, чтобы жилы в фиксаторах клемм были надёжно закреплены, иначе не удастся избежать перегрева участка из-за плохой фиксации.

Последовательность действий по монтажу электропроводки разными способами

  1. Если был выбран воздушный метод проводки, первым делом понадобится установить на участке крепёжные детали. Чаще всего используются пластины из стали, которые с обеих сторон стягиваются шпильками. К ним следует приварить кольца для того, чтобы можно было подвесить трос. Натяжение фиксатора производится для усиления и правильного распределения уровня нагрузки.

    Медные кабели крепятся на тросе, который растягивается при помощи специальных натяжителей

  2. На следующем этапе с одной стороны надо зафиксировать трос соответствующими приспособлениями для зажима. С обратной стороны трос надо натянуть и прицепить муфтами. Минимальная высота подвеса над зоной для пешеходов — 2,8 м.
  3. После закрепления троса можно приступать к подвязке электрокабеля бандажом. Допускается использование хомутов из пластика, стальных полос или вязальной проволоки.

    Для крепления кабеля можно использовать обычные пластиковые стяжки

Если выбран подземный метод электропроводки, то последовательность действий будет следующей:

  1. Первым делом выкапывается яма глубиной минимум 0,7 м, на дно которой насыпается песок слоем приблизительно 10 см.
  2. Далее прокладываются провода и засыпаются тонким слоем песка. Кабель должен размещаться в траншее волнообразно, натяжения следует исключить.

    Кабель прокладывается в траншее глубиной не менее 70 см, на дне которой насыпан песок

  3. Кабель вводится в здание сквозь втулку из стали. Она нужна для защиты провода при усадке стены из дерева.

    Силовой кабель должен вводиться в здание через металлические гильзы

  4. Электрокабель следует освобождать от защитного слоя перед вводом в электрощит.
  5. Жилы кабеля подсоединяются к автомату.
  6. Выполняется заземление и защита от молнии.

    Если на участке нет заземляющего контура, его можно сделать, зарыв треугольную металлическую конструкцию рядом со строением

Далее производится установка электрической проводки во всех комнатах. При подведении провода к розеткам стоит помнить о том, что жилы заводятся в нижней части. Когда кабель будет проведён по всем помещениям и подсоединён к фурнитуре, понадобится подключить проводку к выключателям.

Кабель к каждой розетке должен подводиться снизу

При разводке электрокабеля от щитка следует учитывать такие моменты:

  1. Разводка электрокабеля к каждой точке должна быть выполнена неразрывным куском.
  2. Если стенки сооружены из камня или кирпича, то проводка может быть скрытой. В таком случае её можно будет замаскировать слоем сухой смеси.
  3. От распаечных коробок можно прокладывать кабель исключительно под прямым углом.
  4. Провода следует размещать в незаметном месте.
  5. Жилы проводов соединяются с помощью клеммных зажимов. Использование скруток строго запрещено.

После выполнения работ рекомендуется вызвать мастера для проверки правильности подключений. Малейшие ошибки в дальнейшем могут привести к существенным проблемам. Проверка схемы электрической проводки в бане стоит недорого.

О принципах установки розеток и выключателей читайте в нашем следующем материале: https://aqua-rmnt.com/ehlektrosnabzhenie/ustanovka-rozetok-i-vyiklyuchateley.html.

Основные ошибки, которые допускаются при монтаже электропроводки в бане

Проводка должна находиться на расстоянии минимум 0,8 м от дымоходной конструкции и каменки. В парилке и душевой допускается монтаж осветительных приборов с классом защиты IP44 и выше. Отличным вариантом является использование галогенных ламп на 12 В. Кабель должен быть одножильным, термостойким и выдерживать нагрев до 180 °C. Изоляция должна быть силиконовой.

Крепить кабель необходимо с шагом не менее 40 см, изменение направления прокладки должно проводиться плавно, без переломов

В большинстве случаев при устройстве электропроводки неопытные мастера допускают следующие ошибки:

  1. Монтаж скрытой проводки по сгораемым основаниям в пластиковых трубках. Стоит знать, что делать это категорически запрещено.
  2. Установка электропроводки в металлическом рукаве. Этого также нельзя делать.
  3. Монтаж осветительных приборов в верхней части. В целях безопасности освещение рекомендуется организовывать в нижней части, рядом с прохладным полом. Допускается использование точечной подсветки, которая может быть размещена под полкой. Это даст возможность сделать загадочный и нестандартный световой дизайн. Обязательным является использование термостойкого провода в трубке из металла.

Электропроводка для парилки должна проходить проверку раз в 4 года. Следует знать, что алюминиевая проводка имеет период службы 15 лет. Медная проводка прослужит 20 лет. По истечении этого периода электропроводку следует заменить.

В бане в большинстве случаев используется низковольтное напряжение, поэтому рекомендуется использовать понижающие трансформаторы. Их следует размещать вне парилки. Розетки можно устанавливать исключительно на стенках в предбаннике или помещении для отдыха. Они должны быть размещены на высоте 95 см. Рекомендуется использовать устройства с защитными колпачками.

Для подсоединения печки будут нужны провода, которые смогут выдержать повышенную температуру и немалую мощность потребления. Для этой задачи подойдёт проводка в кабельном канале. Провода ПМТК можно протягивать до распределительного короба, который размещается вне территории повышенной влажности. От короба до электрощита можно будет ввести кабель ВВГ сечением 3х2,5 мм.

Самостоятельно смонтировать проводку в бане довольно сложно. Однако если есть большое желание, то сделать это реально и без привлечения сторонних специалистов. Единственное, в чём может понадобиться помощь мастеров — это составление схемы. Если разобраться во всех нюансах, то всё можно выполнить безопаснее и качественнее, чем нанимать неопытных мастеров, которые выдают себя за специалистов.

  • Автор: misaf
