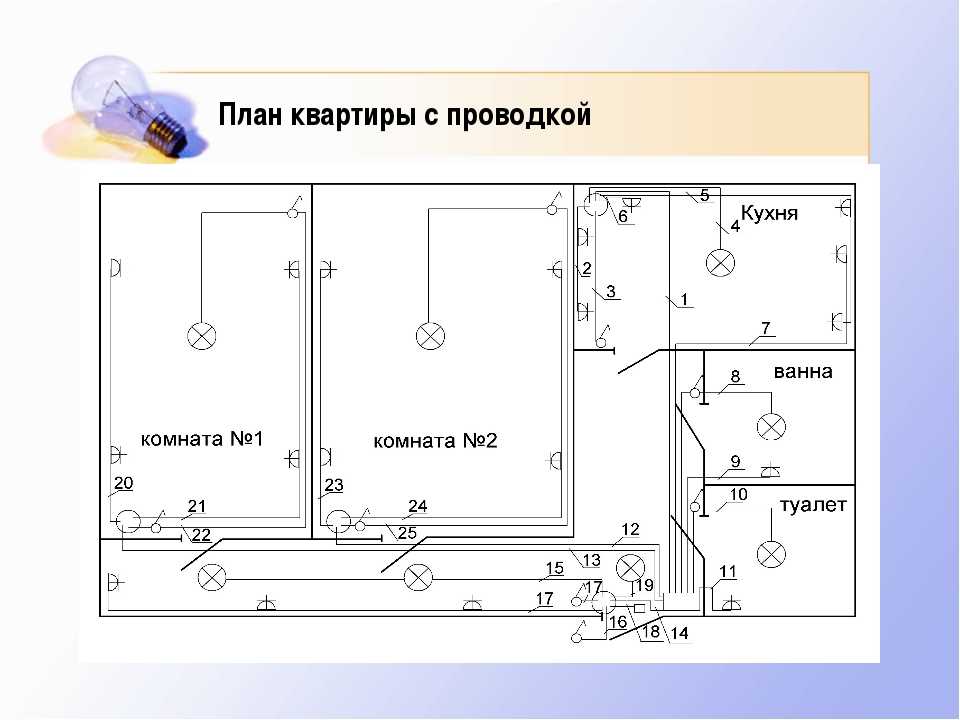

Программа для электрических схем в квартире: как нарисовать схему плана разводки, прокладки электрики в квартире, создания планировки

Программы для электриков: помощь в проектирование

Программы для электриков – это системы автоматизированного проектирования в области электроники и электротехники, используемые специалистами для составления электрических схем, выполнения расчетов, а также создания детализированных чертежей любой сложности, сохранения данных в папках пакета. Программное обеспечение (ПО) облегчает работу, ускоряет, автоматизирует технологический процесс, повышает эффективность труда.

Программы для электриков повышают эффективность труда.

Содержание

1. Особенности использования специальных программ в работе электриков
2. Обзор наиболее популярных
3. Платные программы – помощники
4. Splan
5. AutoCad
6. NanoCad
7. Eagle
8. «Эльф»
9. Microsoft Visio
10. Dip Trace
11. Eplan Electric
12. Target 3001
13. Micro-Cap
14. TurboCad
15. Designer Schematic
16. Бесплатные программы электрикам
17. Программа «электрик»
18. «1-2-3 схема»
19. KiCad
20. XCircuit
21. Dia Diagram Editor
22. TinyCad
23. Fritzing
24. QElectroTech
25. Cadstar Express
26. Программы для смартфона
27. «Мобильный электрик»

Особенности использования специальных программ в работе электриков

В процессе профессиональной деятельности электрикам приходится:

• рассчитывать сечение провода, количество основного или расходного материала;
• определять мощность электропривода, номинальное значение тока и иные параметры;
• проектировать заземление, щиток, проводку в жилом здании, производственном помещении;
• делать трассировку электронных плат.

Без специального ПО справиться с задачей сложно.

Современные технологии позволяют выполнить работу быстро, но при условии предварительного ознакомления с программой. Для этого представлены демонстрационные версии.

Тестирование рассчитано на месяц бесплатного применения, помогает при исполнении разового задания или получения навыков в моделировании электросхем.

Специализированные ПО предусмотрены для студентов технических колледжей, вузов, начинающих и профессиональных электриков, инженеров-электронщиков, которые постоянно работают над новыми проектами.

Обзор наиболее популярных

Разработчиками представлены платные и бесплатные версии программ. Бесплатные графические редакторы упрощенные, предоставляют доступ только к базовым функциям. Поэтому приложения устанавливают на компьютер или мобильное устройство для использования в бытовых целях, например, для проектирования электропроводки в частном доме, квартире.

Популярные программы – «Электрик» для ПК, «Мобильный электрик» для планшетов, смартфонов с интуитивно понятным интерфейсом. Обучение не занимает много времени.

«Электрик» является самой популярной программой для ПК.

Платные пакеты – коммерческие продукты с расширенными возможностями, дополнительными блоками, инструментами. Редакторы представлены в полном варианте, работают без ограничений. При расчетах погрешность минимальна. Автоматизированные системы рассчитаны на инженеров, а также опытных специалистов в области электроники.

Самыми востребованными считаются Splan, AutoCad, Micro-Cap. Программы хорошо себя зарекомендовали среди пользователей, содержат полезные опции.

Платные программы – помощники

На платной основе предоставляются лицензионные ПО от отечественных и зарубежных разработчиков.

Splan

Splan – программа для проектирования электрических схем радиолюбителем или электриком. Официальное приложение создано на английском языке. Пользователь может легко разобраться в настройках без загрузки русифицированной утилиты, хотя есть русские версии с обновленной базой радиоэлементов.

Splan нужна для проектирования электрических схем.

В пакет входят графический редактор, текстовый модуль, библиотеки с готовыми электротехническими компонентами. Библиотечный блок допускается расширять – дополнять собственными шаблонами.

Кроме того, система имеет такие функции, как:

• автоматическая нумерация;
• группирование элементов;
• рисование компонентов под углом;
• поворот шаблона;
• вставка рисунка;
• экспортирование в форматы jpg, bmp.

Отличительное преимущество – функция распечатки больших форматов на простом принтере с разбивкой всего чертежа на листы А4.

AutoCad

Мировым лидером по разработке и поставкам ПО для проектирования объектов, изготовления машиностроительных, сварочных конструкций, электрооборудования является компания Autodesk, основанная в Калифорнии, США. Ее основной коммерческий продукт, известный среди инженеров, – программа AutoCad. Автоматизированная система способна создавать 2-, 3-мерные чертежи.

AutoCad — автоматизированная система для создания чертежей.

На ее основе выпущено дополнение AutoCad Electrical – расширенная версия для инженеров-электриков, которые занимаются электронным моделированием изделий. Кроме главных строительных функций, в приложении имеются инструменты для формирования графических изображений, проектирования 2D-чертежей компоновки монтажных панелей, шкафов, автоматической генерации отчетов.

Комплекс обладает программируемыми логическими контроллерами (ПЛК), функции которых намного повышают производительность, предоставляют точнейшие изображения электрических и прочих схем. Библиотека входов/выходов ПЛК содержит более 3 тыс. изделий от разных производителей.

С 2018 г. ПО не поставляется как отдельный продукт. Дополнение входит в полный пакет AutoCad.

NanoCad

САПР разработана на основе российских стандартов, предназначена для проектирования силового электрооборудования, наружного/внутреннего электроосвещения. Специальный инструмент Open Bim позволяет встраивать созданную электрическую сеть в модель проектируемого объекта на любой Bim-платформе. Процесс осуществляется благодаря экспорту в обменные файлы стандарта IFC.

NanoCad предназначена для проектирования электрооборудования.

NanoCad «Электро» способен произвести следующие расчеты:

1. Светотехнических измерений (количество светильников в помещении) по 2 методам:
   • точечному;
   • с помощью коэффициента использования.
2. Электротехнических параметров:
   • электронагрузки;
   • токов 1-, 2-, 3-фазного короткого замыкания;
   • токов утечки через изоляционный материал;
   • провода на невозгорание;
   • падения напряжения.

В программе есть бесплатная готовая база данных электротехнического оборудования разных производителей, сотрудничающих с разработчиками интеллектуального продукта в рамках партнерских отношений.

Eagle

Платный пакет выпущен на английском языке в помощь электрикам. В интернете есть русификаторы, но они не гарантируют качественного перевода, корректной работы приложения.

Eagle позволяет составлять электрические схемы.

С помощью ПО можно составлять электрические схемы, делать трассировку платы.

Основные части программы:

1. Schematic Module – графический модуль. Позволяет создавать изображение электроцепей с применением стандартных компонентов.
2. Layout Editor – макетный редактор. Помогает пользователю делать чертежи плат вручную.
3. Autorouter – автоматический трассировщик. Определяет места расположения проводников на печатной плате.

Новички могут установить бесплатную версию программы с несущественными ограничениями.

«Эльф»

ПО обладает достаточно сложным для понимания интерфейсом.

Благодаря дистрибутиву пользователи могут:

• до мельчайших деталей проектировать внутреннее освещение;
• составлять спецификацию проводки, электроустановки, объектов;
• создавать документы;
• рассчитывать нагрузки на здания;
• производить аналитические, геометрические расчеты;
• подбирать по параметрам выключатели, светильники, кабели, провода;
• делать чертежи при планировании схем электроснабжения.

Программа «Эльф» обладает сложным интерфейсом.

ПО создано IT-фирмой «Лира-САПР» для ОС Windows, представлено на русском языке.

Microsoft Visio

Разработчик ресурса – компания Microsoft. Приложение для электриков входит в комплект базовых офисных программ. Инструменты системы способны производить несложные радиосхемы. В меню пользователь может найти библиотеку шаблонов, воспользоваться готовыми эскизами элементов, узлов. Допускается загрузка собственных структурных рисунков с компьютера или электрических компонентов из дополнительных баз данных, скачанных из интернета.

Дополнение для электриков совместимо с Word, что позволяет чертить рисунки, подписывать их.

Dip Trace

Коммерческий продукт – качественный сервис разработки сложных многоуровневых электронных плат и электросхем от украинской компании ООО «Новарм». Программа обладает интуитивно понятным интерфейсом, работает без погрешностей, содержит базу данных из 140 тыс. компонентов, 15,2 тыс. 3D-моделей корпусов, готовых конструкций.

Используя графические инструменты «Редактор корпусов», «Редактор компонентов» и «Пространственное моделирование», пользователь может легко создать собственный макет платы.

Dip Trace — сервис разработки электронных плат.

Разработчик предлагает новичкам бесплатно скачать пробный вариант или 30-дневную демоверсию программы для Win32, Win64, MacOS.

Eplan Electric

Eplan Electric P8 – обновленная специализированная система для инжиниринга. САПР представляет собой дополнительный модульный комплекс электротехнического проектирования, автоматического создания схем соединений, рабочей, проектной документации. Основатель программы – ведущий поставщик IT-продуктов Eplan Software & Service GmbH & Co. KG (Германия).

Особенности ПО:

1. Расчет электрических параметров.
2. Формирование электроцепи, проводки.
3. Сохранение до 26 вариантов схем к каждому представлению.
4. Управление проектами макросов.
5. Перемещение компонентов с помощью технологии drag-and-drop.
6. Формирование спецификаций клеммника, кабеля, расходных материалов.
7. Анализ данных.
8. Генерирование перекрестных ссылок точек разрыва.
9. Распечатка чертежа.

Eplan Electric — комплекс электротехнического проектирования.

Компания предоставляет шанс всем желающим записаться на практический семинар, пройти курс обучения или тренинг онлайн.

Target 3001

Благодаря приложению электрик может начертить электрическую схему, создать модель печатной платы, спроектировать лицевые панели передних устройств.

Интерфейс софта понятен, разобраться в настройках нетрудно. Основные операции аналогичны функциям программы Splan.

Главные отличительные возможности:

1. Asic Designer – блок, позволяющий создавать дизайн интегральных схем.
2. Моделирование электроцепей по постоянному, переменному току с помощью симулятора PSPice.
3. Автопозиционирование.
4. Встроенные автотрассировщики.
5. Векторная графика.
6. Чтение растровых файлов.
7. Корпусировка BGAs, COB.

Target 3001 позволяет начертить электрическую схему.

Для ознакомления с приложением можно бесплатно установить лимитированную демоверсию на 250 выводов, 2 слоя, 30 сигналов.

Micro-Cap

САПР разработан фирмой Spectrum Software (США), которая прекратила свое существование в 2019 г. Поэтому программа, созданная для аналогового/цифрового моделирования электросхем с визуальным редактором, в англоязычном виде теперь находится в свободном доступе. Ее можно скачать бесплатно.

Программа обладает широким спектром возможностей:

1. Составление уравнений цепи.
2. Расчет показателей.
3. Проектирование электрической цепи в графическом редакторе.
4. Библиотека электронных компонентов.
5. Пополнение базы элементами с помощью модуля Shape Editor.
6. Анализ передаточных параметров, чувствительности по постоянному току, переходных процессов.

Micro-Cap — программа с визуальным редактором.

Micro-Cap – популярное приложение среди радиолюбителей, начинающих домашних мастеров, профессиональных электриков, студентов, преподавателей вузов микроэлектроники.

TurboCad

Набор специальных инструментов способен решить инженерно-конструкторское или электротехническое задание. Программа подобна строительной AutoCad, но есть отличия в ее пользу:

1. Качественная визуализация 3-мерной модели.
2. Большой выбор архитектурных, механических инструментов.
3. Точное проектирование объектов.
4. Настройка интерфейса под пользователя.

Из-за расширенной функциональности софта САПР для черчения подходит строителям, механикам, конструкторам.

Designer Schematic

Интеллектуальный ресурс для электриков – совместная разработка американских компаний Digi-Key Corporation, Mentor Graphics Corporation. ПО находится на стадии тестирования. Поэтому пользователям предлагают скачать бета-версию на английском языке.

Designer Schematic — ресурс для электриков.

Приложение позволяет работать со схемами разных размеров любого уровня сложности. Подробное описание опций отображается во всплывающих вкладках – подсказках. Графический редактор обладает функциями, приближающимися к механическим САПР. Библиотека создана на элементной базе самого крупного в мире поставщика электронных продуктов Digi-Key.

Бесплатные программы электрикам

В интернете можно найти много интересных приложений для электриков на бесплатной основе.

Программа «электрик»

Интеллектуальная система – помощник при решении простых и сложных задач в области электроники.

Она позволяет определить:

• мощность электрического прибора;
• потребляемый, номинальный ток;
• ток короткого замыкания;
• потери напряжения в электросети;
• сечение кабеля;
• количество проводников.

«Электрик» — помощник для решения сложных задач.

Программа востребована среди электриков, электромонтеров, электронщиков.

«1-2-3 схема»



Удобное приложение для работы с электричеством в быту. С помощью специализированного инструмента можно выполнить такие задачи:

• подобрать корпус электрощита по серии, типоразмеру, материалу;
• укомплектовать его коммутационными, защитными модульными устройствами;
• задать иерархию присоединения аппаратов;
• автоматически создать 1-линейную схему.

Предоставляется на бесплатной основе.

KiCad

Ресурс создан на языке С++. В состав пакета входят основные и дополнительные утилиты:

• блок проектов, настраивающий параметры новых заданий;
• eeschema – редактор электросхем, символьных обозначений;
• pcbnew – редактор печатных плат;
• gerbview – просматривает файлы в формате Gerber;
• cvpcb – определяет посадочные места;
• wyoeditor – просматривает отчеты.

KiCad включает редактор схем и символьных обозначений.

Библиотека состоит из большого количества электрических компонентов, готовых 3D-моделей, сделанных в программе Wings 3D.

XCircuit

Главные особенности софта:

• создание схематического изображения каждого элемента по отдельности;
• моделирование цепи из шаблонов либо по вводимым параметрам;
• взаимодействие с внешним симулятором ngspice;
• поддержка мультиоконного режима, расстановок отметок для плат.

ПО больше относится к художественному ресурсу для рисования, чем к специализированной программе для электриков, причем для работы с продуктом пользователю потребуется время на освоение приложения, получение практических навыков.

Dia Diagram Editor

Сервис разработан для рисования несложных диаграмм, набросков, формирования блок-схем, образов радиоэлектронных элементов. Данные разрешается экспортировать в Postscript, загружать, сохранять в формате XML.

Программа Dia Diagram Editor разработана для рисования схем.

TinyCad

Программа позиционируется как софт для черчения, редактирования 2-мерных электросхем разных уровней сложности. Приложение позволяет нарисовать любую геометрическую фигуру, добавлять к ней текстовое описание. Редактор содержит более 40 баз шаблонов, среди которых детали, контроллеры, полупроводники, диоды. Есть справочник.

Ресурс англоязычный

Fritzing

ПО с открытым кодом создано специально для моделирования цепей, изготовления макета оборудования.

Программа настроена на 3 режима:

1. Макетная плата.
2. Электрическая схема.
3. Печатная плата.

Fritzing — программа для моделирования цепей.

В библиотеке представлено большое количество элементов для различных шилдов, модулей, датчиков. Разрешается загружать собственные компоненты или видоизменять существующие.

QElectroTech

Несложная программа для составления радиоэлектронных, пневматических, гидравлических схем на компьютере. Она помогает специалисту и новичку создавать чертежи, проектировать новые представления на основе шаблонов, ставить готовые или свои штампы. Начерченные рисунки распечатывают на принтере.

Cadstar Express

Разработчик ПО – крупная японская фирма Zuken. Программный продукт – САПР со всеми необходимыми пользователю возможностями.

На бесплатном ресурсе можно:

• моделировать печатные платы, электрические цепи, электроустановки, приборы;
• с помощью условного графического редактора корректировать символы;
• составлять спецификацию;
• вносить правки в документы;
• делать трассировку плат в ручном, полуавтоматическом/автоматическом режиме;
• представлять результаты в виде файлов в типовых форматах ODB++, DXF, GenCAD и CADI.

Cadstar Express позволяет моделировать платы и электрические цепи.

База данных представлена более 20 тыс. элементами, 400 символами.

Программы для смартфона

Для активных пользователей, которые часто проводят время в командировках, разработаны мобильные версии программных продуктов. Приложения скачивают из официальных источников или магазинов App Store или Google Play на телефон либо планшет, применяют для расчетов, проектирования в любое удобное время без привязки к домашнему компьютеру.

Наиболее подходящий сервис для электриков, радиолюбителей, монтеров – «Мобильный электрик».

«Мобильный электрик»

Приложение ориентировано на моментальное вычисление искомых показателей электрических цепей по исходным данным.

С помощью программы можно:

• сделать расчет параметров электроцепи, подключаемых устройств;
• узнать сечение проводников;
• вычислить мощность ТЭНа;
• определить количество предохранителей, нагрузку на отдельных участках.

Система имеет много полезных функций, которые помогают продуктивно решить поставленную задачу.

Программы для черчения электрических схем

Главная » Строительство и ремонт

На чтение 4 мин. Просмотров 1.6k. Опубликовано 21.04.2018

Сейчас электрические схемы на листике уже никто не чертит, ведь это крайне неудобно и занимает длительный период времени. Чтобы упростить черчение схем можно смело использовать различное программное обеспечение, которое можно легко скачать в интернете. В этой статье мы вам расскажем, какие бывают программы для черчения электрических схем в доме и квартире, рассмотрим несколько бесплатных и платных и покажем готовый список с описаниями, из которого вы сможете выбрать лучшее для себя.

Бесплатные программы для черчения схем

Сейчас можно выделить несколько отличных программ для черчения схем на русском языке, они удобные в использовании и считаются оптимальными. Конечно, с некоторыми придется повозиться во время установки, ведь в этот список мы включили программы, которые можно скачать, но их нужно «Ломать», есть и те, кто дают пробную версию на месяц. Для рисования нескольких схем этого времени должно хватить. Итак, вот такой рейтинг программы для черчения электрических схем в доме и квартире мы для вас подготовили:

1. Компас электрик. Данная программа считается профессиональной, в ней есть собственная база данных, которая включает в себя различные наименования и номинала различных типов автоматики для релейной защиты, элементов цепи, низковольтных установок и т.д. Также есть и графические обозначения на схемах, так что, используя такую программу можно без проблем нарисовать простую и понятную схему. Узнайте, как защитить провода от грызунов.
2. Eagle(Easily Applicable Graphical Layout Editor) – такая программа полностью на английском языке, кряков нет, но разобраться можно, особых сложностей нет. Пакет позволяет рисовать однолинейные схемы и даже разрабатывать чертежи печатной платы. Если говорить за чертежи печатной платы, то программа может их составлять даже в автоматическом режиме. Если вам нужна простая версия, тогда обращайте внимание на Freeware, для домашнего использования – это лучший вариант.
3. «1-2-3 схема». Такая программа считается полностью бесплатной, скачать можно с официального сайта. Чертить схемы с помощью нее – это одно удовольствие. Простой и понятный интерфейс позволяет разобраться в ней за несколько минут. Есть и база данных, включающая в себя все основные элементы цепи, напоминала автоматов и т.д.
4. AutoCAD Electrician. Такую программу мы можем назвать самой «новороченой» и простой, ее устанавливать, мы рекомендуем. Ведь она подойдет для начинающих и профессиональных электриков, которые уже знают все тонкости. Интерфейс на русском языке, кряк без проблем можно скачать в интернете, есть и бесплатная версия (ограниченная).
5. Эльф. Программа для черчения электрических схем такого типа является функциональной. Конечно, название и интерфейс сразу пугает, но в результате она оказывается отличным помощником. С помощью нее можно нарисовать все схемы и просто рассчитать сечения кабеля по мощности и даже подобрать автоматические выключатели. Эльф бесплатный для скачивания.
6. Microsoft Visio. Программа считается отличной, однако есть серьезное но – скачать бесплатную версию не так просто, но если постараться «Кряки» найти можно в интернете. Такой графический редактор позволяет без особых усилий нарисовать все схемы и сразу распечатать их. Для домашнего использования такая программа подойдет лучше всего.

Платные программы для черчения схем

Мы с вами разобрали лучшие бесплатные программы для черчения электросхем, но не стоит забывать, что есть и платные. Их можно называть долгое время, мы решили показать вам одну из лучших – sPlan. Если вы профессиональный электрик, то такая программа станет для вас настоящей находкой. Но, есть один существенный минус – стоит она 40 долларов, так что, лишний раз стоит серьезно подумать о такой покупке. Здесь разработан простой и приятный интерфейс, шикарные функции и абсолютно все электрические обозначения. Язык русский, разобраться в ней можно быстро, но чтобы понять все функции придется потратить не одну неделю.

Предотвращение электрических перегрузок | Семейный мастер на все руки

На этой странице

Понимание электрических перегрузок

Каждый декабрь , сосед через улицу освещает квартал сложной праздничной иллюминацией. Четырехфутовые пластиковые ангелы стоят рядами, 3-футовые. свечи усеивают пейзаж, эльфы выскакивают из-за пластиковых снежных фигур, а Санта в своих загруженных санях скользит по крыше со стаей северных оленей.

Но каждый год неожиданно гаснут десятки подобных уличных световых шоу. Возможно, вы подключили небольшой электрический обогреватель и включили его, чтобы согреть ноги. Или включил фен. Или бросила закуску в тостер. Выключается не только наружный дисплей, но, возможно, и большинство основных напольных светильников. Телевизор в семейной комнате выключается. Часы на кухне останавливаются. А потом электрик говорит, что холодильник тоже перестал включаться.

Проблема? Перегруженная цепь. Мощность, необходимая для наружного освещения, добавлялась к нагрузке от холодильника, обогревателя и любых других устройств, подключенных к той же цепи, и все они работали одновременно, что превышало мощность электропроводки ( рис. A ).

Будьте уверены, что перегрузка в правильно установленной электрической системе не сожжет ваш дом. «Защитное устройство от перегрузки по току» на главной панели автоматически отключит питание до того, как произойдет повреждение. В большинстве случаев устройство представляет собой автоматический выключатель, который отключается. В старых системах предохранитель «перегорает». Но найти решение может быть проблематично.

В этой статье мы расскажем, как разобраться в цепях в вашей электросети и избежать перегрузок. Вы не только избежите случайных отключений электроэнергии, но и избежите хронической перегрузки, если расширите свою систему, включив в нее дополнительные розетки, осветительные приборы или праздничное освещение.

Рисунок A: Цепь с перегрузкой

Электрическая цепь со слишком большим количеством включенных электрических устройств может превысить лимит цепи. Автоматические выключатели или предохранители автоматически отключат цепь на главной панели.

Семейный мастер на все руки

Схемная логика

Нервным центром вашей электрической системы является главная панель, обычно представляющая собой серую металлическую коробку размером с противень для печенья, которая обычно находится в каком-нибудь неясном месте в подсобном помещении, гараже или подвале. Три больших провода от энергоснабжающей компании питают главный щит. Хотя вы можете обнаружить провода снаружи, если они находятся над головой, они будут заключены в кабелепровод внутри для безопасности, потому что они содержат практически неограниченную электрическую мощность .

Автоматические выключатели (или предохранители) на главном щите ограничивают мощность до уровня, с которым ваша система электропроводки может безопасно работать, и направляют эту мощность через ответвления, провода, идущие к различным частям вашего дома. Если вы включаете слишком много вещей, и потребляемая мощность в какой-либо одной цепи превышает пределы автоматического выключателя (или предохранителя), выключатель размыкается и отключает всю цепь, позволяя вам заметить, что у вас есть перегрузка или какая-то другая проблема. .

На первый взгляд, паутина проводов, отходящих от главной панели, может показаться невероятно сложной. К счастью, в Национальном электротехническом кодексе (NEC) предусмотрена логика схемы, упрощающая систему. Схемы на главной панели условно делятся на два типа — специализированные и общего назначения. Это наиболее распространенные нарушения NEC, которые совершают домашние мастера.

Выделенные контуры включают те, которые обслуживают один прибор с большой вытяжкой, такой как печь, плита, встроенная микроволновая печь и измельчитель мусора (см. таблицу).

Другие выделенные контуры предназначены для специального использования, например, для мелкой кухонной техники, оборудования для прачечных и ванных комнат. Из-за потенциально большого потребления электроэнергии в этих цепях NEC ограничивает их использование (хотя небольшие электрические цепи могут обслуживать розетки в соседней столовой; см. , рис. C ).

Большинство из них должны быть помечены на главной панели, хотя часто это не так. И не удивляйтесь, если вы найдете другие розетки на этих цепях в старых и реконструированных домах. С годами NEC постепенно увеличивала количество выделенных цепей по мере роста использования электроприборов.

Цепи общего назначения, с другой стороны, обслуживают несколько розеток, таких как освещение и большинство остальных розеток в вашем доме. Обычно вы можете подключиться к одной из этих цепей, когда вам нужна дополнительная мощность или вы хотите добавить еще одну розетку. Но не всегда. Если вы добавляете розетку для устройства с высокой мощностью, такого как кондиционер или электрический обогреватель, вам, возможно, придется запустить совершенно новую цепь.

Рисунок B: Устранение перегрузки

Суммируйте все электрические нагрузки в цепи. Если нагрузка превышает предел, разрешенный Национальным электротехническим кодексом, перераспределите нагрузку на другие цепи общего назначения или подключите новые цепи к самым большим нагрузкам.

Семейный мастер на все руки

Общие выделенные цепи

Требуемая мощность прибора (Вт)

• Электрическая плита 5000 (240 В)
• Электрическая сушилка 6000 (240 В)
• Обогреватель 1000 и выше
• Стиральная машина 1150
• Печь (воздуходувка) 800
• Микроволновая печь 700–1400
• Холодильник (не требуется) 700
• Морозильная камера (не требуется) 700
• Посудомоечная машина 1400
• Центральный пылесос 800
• Гидромассажная ванна/джакузи 1000 и выше
• Измельчитель мусора 600–1200
• Кухонная столешница (два контура): Тостер 900
• Кофеварка 800
• Тостер 1400
• Ванная комната: Фен 300–1200

Решения по устранению перегрузок

Немедленное решение проблемы перегрузки простое: переместите некоторые подключаемые устройства из перегруженной цепи в другую цепь общего назначения. Затем снова включите автоматический выключатель или замените предохранитель и снова включите устройство.

Однако на практике не так просто понять, что вы нашли хорошее долгосрочное решение. Сначала вам нужно найти розетки в другой цепи общего назначения. Затем вам нужно найти удобный способ добраться до него. Не поддавайтесь искушению решить проблему с помощью удлинителя. Удлинители предназначены для кратковременного использования. Их нельзя использовать в качестве постоянной проводки или закреплять на месте.

Чтобы отследить схемы общего назначения, начните с меток на главной панели. Они должны дать вам некоторое представление о том, где проходят цепи. Они обычно точны для выделенных цепей, но часто слишком расплывчаты, чтобы помочь вам точно определить розетки общего назначения. Скорее всего, вам придется наметить эти схемы самостоятельно.

Чтобы проследить цепь, выключите ее выключатель на главном щите (или выкрутите предохранитель), затем проверьте домашние розетки, включив выключатели света и подключенные к сети устройства, а также подключив контрольную лампу к открытым розеткам.

Проверьте верхнюю и нижнюю розетки стандартных дуплексных розеток, поскольку они иногда подключаются к разным цепям. И убедитесь, что коммутируемые розетки «включены», прежде чем проверять их. Также проверьте наружное освещение и розетки. Неработающие розетки подключаются к выключенной цепи. Запишите свои результаты или нанесите их на простой план этажа, чтобы не забыть и не пропустить места ( рис. C ).

Повторяйте для других цепей, пока не узнаете, что к чему. Не удивляйтесь, если вы найдете розетки общего назначения на выделенных цепях. Нет ничего необычного в том, что семейная комната находится в той же цепи, что и холодильник (9).0007 Рис. А ). (И не забудьте переустановить часы, когда закончите!)

После того, как вы наметите схемы общего назначения (еще лучше — все ваши схемы), наточите карандаш и просуммируйте существующие электрические нагрузки на них. . На рис. B показаны нагрузки различных источников света и устройств, которые изначально были подключены к одной из цепей, показанных на рис. A.

На лампах накаливания обычно указана мощность. Моторы часто оцениваются в амперах или «амперах» (амперы x 120 вольт = ватты), цифра, которую вы найдете на табличке на двигателе или в другом месте на устройстве. Телевизоры и другая электроника обычно имеют мощность в ваттах на задней этикетке. Затем определите дополнительную нагрузку, которую вы хотите добавить, в данном случае праздничные огни.

Временно подключенные устройства, такие как пылесос или временно используемый переносной электрический обогреватель, не учитываются. Устройства (например, праздничные фонари или часто используемые электронагреватели) с длительным использованием учитываются.

Цепь перегружена, если: A. Общая нагрузка превышает 1800 Вт для 15-амперной цепи. (120 вольт x 15 ампер = 1800 ватт.) Ищите номинальное значение силы тока в цепи крошечными цифрами на выключателе или предохранителе, чтобы определить, сколько розеток вы можете иметь в 15-амперной цепи. Для 20-амперной цепи предельная нагрузка составляет 2400 Вт. B. В цепи с несколькими розетками вы найдете любой прибор или оборудование, рассчитанное более чем на половину номинальной мощности цепи, 900 Вт для 15-амперной цепи. (Эти устройства с большой потребляемой мощностью должны иметь специальные цепи.)

При проверке мы обнаружили, что схема примера на рис. одно устройство. Лучшим решением для решения этой ситуации с перегрузкой является запуск выделенной цепи для наибольшей нагрузки. На практике, чтобы избежать высоких затрат на установку, профессиональные электрики подключают новые цепи к приборам, до которых им легче всего добраться.

В нашем случае профессиональный электрик соединит две новые цепи: одну к холодильнику (700 Вт), а другую к розетке обогревателя (более 1000 Вт). См. Рис. B .

Практический совет: Не нагружайте свои схемы по максимуму (цифра около 80 процентов). В противном случае у вас, скорее всего, возникнут проблемы с перегрузками при временном подключении устройств с высоким энергопотреблением, таких как пылесос (от 800 до 1100 Вт).

Рисунок C. Сопоставьте схемы

Нарисуйте план своего этажа и нарисуйте электрические розетки, пометив их в соответствии с их номером цепи на главной панели. Цепи 11 и 12 являются цепями общего назначения.

Семейный мастер на все руки

Добавление новой розетки

После расчета нагрузок на цепях общего назначения можно перераспределить нагрузки (подключаемые устройства), чтобы ни одна цепь не имела мощности более 1800 Вт. Однако это не всегда удобно. Вам часто придется добавлять новую цепь, как мы сделали в нашем примере, или устанавливать новую розетку, чтобы получить питание там, где вы хотите.

Чтобы добавить новую розетку, найдите цепь достаточной мощности (в соответствии с приведенными выше правилами A и B), которая имеет удобную распределительную коробку для подключения. Иногда вы можете найти легкий доступ к источникам света или распределительным коробкам в недостроенном подвале. В противном случае загляните на чердак. Распределительные коробки на большинстве чердаков (при условии, что ваш чердак доступен) обычно скрыты под изоляцией, поэтому вам, вероятно, придется убрать изоляцию в сторону. (Если вы делаете это, наденьте пылезащитную маску, защитные очки и одежду с длинными рукавами!) Сначала ищите распределительные коробки рядом с отверстием для доступа или над потолочными светильниками в комнатах ниже. (Помните: питание должно подаваться непосредственно на световой короб, а не от выключателя.)

ОСТОРОЖНО : Электрические коробки могут содержать провода от нескольких цепей. Прежде чем прикасаться к проводам, проверьте их с помощью тестера напряжения, чтобы убедиться, что питание отключено.

Практический совет: Если проводка в коробке выглядит сложной, найдите другую коробку или вызовите электрика для выполнения соединений.

Убедитесь, что размер существующей коробки достаточен для размещения дополнительного нового кабеля. Провода, упакованные в слишком маленькую коробку, могут перегреваться.

Практический совет: часто бывает проще и быстрее запустить совершенно новую схему с главной панели, чем найти и подключиться к существующей схеме. Если вы устанавливаете новую розетку самостоятельно и протягиваете новый кабель обратно к главной панели, электрик произведет подключение внутри панели.

ОСТОРОЖНО : Работа внутри главной панели опасна. Пусть этим занимается профи.

Плата за безопасные методы работы с электричеством

Всегда обращайтесь за разрешением на электроснабжение в местный отдел строительной инспекции, когда вы выполняете электротехнический проект. Разрешение не только гарантирует, что ваша работа будет проверена на предмет надлежащей техники и безопасности, но также и то, что вы должным образом проанализировали схему вашего дома и следуете четкому плану.

Популярные видео

ⓘ

Узнайте, нужны ли вам выделенные цепи

Настроены ли бытовые приборы в вашем доме для безопасной работы, или вы часто отключаете выключатель, когда пытаетесь запустить слишком много приборов одновременно? Частое срабатывание автоматического выключателя является признаком того, что вы можете извлечь выгоду из одной или нескольких выделенных цепей в вашем доме.

Что такое выделенные цепи?

Ваш дом подключен к отдельным цепям с целью распределения энергопотребления. Автоматические выключатели предназначены для отключения, если происходит перегрузка по мощности и одновременно потребляется слишком много электроэнергии.

Когда цепь поддерживает одно устройство, она называется выделенной цепью и имеет собственный выключатель в электрической коробке. Целью выделенных цепей является обеспечение достаточной силы тока для мощных устройств, чтобы они могли безопасно работать, не вызывая срабатывания автоматического выключателя.

Для каких устройств, скорее всего, потребуется выделенная цепь?

Национальный электротехнический кодекс требует наличия выделенных цепей для всех основных стационарных электроприборов. К ним относятся:

• Холодильники и морозильники
• Электрические плиты и настенные печи
• Посудомоечные машины
• Стиральные машины и сушилки
• Печи, тепловые насосы и центральные кондиционеры

Если вы все время используете небольшие электроприборы в одних и тех же розетках, может быть целесообразно установить выделенную цепь, если автоматический выключатель срабатывает регулярно. Небольшие электроприборы, которые потребляют много энергии и могут потребовать наличия собственной цепи, включают:

• Микроволновые печи
• Тостеры
• Электрические обогреватели
• Кондиционеры оконные
• Дренажные насосы
• Фены

Как узнать, подключено ли устройство к выделенной цепи

Выполните несколько шагов, чтобы проверить наличие выделенной цепи в вашем доме.

Обратите внимание на то, что вызывает срабатывание выключателей

Вы можете обнаружить, что можете использовать тостер и микроволновую печь одновременно, но как только вы включаете блендер, комбинация всех трех приборов приводит к срабатыванию выключателя. путешествие. Это сигнализирует о том, что ни одна из этих розеток не находится на выделенной цепи. Если проблема не устранена, рассмотрите возможность установки выделенной цепи.

Прочтите этикетки в электрической коробке

Если бы электрик, проводивший проводку в вашем доме, был внимателен, он должен был пометить цепи в вашей электрической коробке. Посмотрите, не помечены ли какие-либо конкретные приборы, а не целые комнаты, для обозначения выделенных цепей.

Проверка розеток

Неоновые тестеры, вольтметры и тикающие индикаторы используются для проверки электрических цепей. Когда вы втыкаете выбранное устройство в розетку, лампочка загорается, если цепь горячая. Лампа не горит, если цепь разомкнута.

Чтобы проверить этикетки на электрической коробке, снимите их все, кроме одной. Затем проверьте розетку или розетки, которые, по вашему мнению, все еще подключены к выбранному вами устройству. Вы также можете использовать обычную настольную лампу для проверки горячих и обесточенных цепей.

Если оставить включенным выключатель с надписью «Холодильник» и отключить остальные, сначала убедитесь, что холодильник все еще работает. Затем проверьте розетки вокруг этого прибора, чтобы убедиться, что ни одна из них не горячая. Если это так, вы только что убедились, что ваш холодильник подключен к выделенной цепи, как и должно быть.
