Как определить выводы транзистора: Как определить выводы транзистора – где у транзистора база, эмиттер, коллектор, обозначение выводов

alexxlab

Содержание

Как проверить транзистор мультиметром

Опытные электрики и электронщики знают, что для полной проверки транзисторов существуют специальные пробники. С помощью этих приборов можно не только проверить исправность последнего, но и его коэффициент усиления — h31э.

СОДЕРЖАНИЕ:

Необходимость наличия пробника

Пробник действительно нужный прибор, но, если вам необходимо просто проверить транзистор на исправность вполне подойдет и мультиметр.

Устройство транзистора

Прежде, чем приступить к проверке, необходимо разобраться что из себя представляет транзистор.

Он имеет три вывода, которые формируют между собой диоды (полупроводники).

Каждый вывод имеет свое название: коллектор, эмиттер и база. Первые два вывода p-n переходами соединяются в базе.

Один p-n переход между базой и коллектором образует один диод, второй p-n переход между базой и эмиттером образует второй диод.

Оба диода подсоединены в схему встречно через базу, и вся эта схема представляет собой транзистор.

Читайте также:

Ищем базу, эмиттер и коллектор на транзисторе

Как сразу найти коллектор.

Чтобы сразу найти коллектор нужно выяснить, какой мощности перед вами транзистор, а они бывают средней мощности, маломощные и мощные.

Транзисторы средней мощности и мощные сильно греются, поэтому от них нужно отводить тепло.

Делается это с помощью специального радиатора охлаждения, а отвод тепла происходит через вывод коллектора, который в этих типах транзисторов расположен посередине и подсоединен напрямую к корпусу.

Получается такая схема передачи тепла: вывод коллектора – корпус – радиатор охлаждения.

Если коллектор определен, то определить другие выводы уже будет не сложно.

Бывают случаи, которые значительно упрощают поиск, это когда на устройстве уже есть нужные обозначения, как показано ниже.

Производим нужные замеры прямого и обратного сопротивления.

Однако все равно торчащие три ножки в транзисторе могу многих начинающих электронщиков ввести в ступор.

Читайте также:

Как же тут найти базу, эмиттер и коллектор?

Без мультиметра или просто омметра тут не обойтись.

Итак, приступаем к поиску. Сначала нам нужно найти базу.

Берем прибор и производим необходимые замеры сопротивления на ножках транзистора.

Берем плюсовой щуп и подсоединяем его к правому выводу. Поочередно минусовой щуп подводим к среднему, а затем к левому выводам.

Между правым и среднем у нас, к примеру, показало 1 (бесконечность), а между правым и левым 816 Ом.

Эти показания пока ничего нам не дают. Делаем замеры дальше.

Теперь сдвигаемся влево, плюсовой щуп подводим к среднему выводу, а минусовым последовательно касаемся к левому и правому выводам.

Опять средний – правый показывает бесконечность (1), а средний левый 807 Ом.

Это тоже нам ничего не говорить. Замеряем дальше.

Теперь сдвигаемся еще левее, плюсовой щуп подводим к крайнему левому выводу, а минусовой последовательно к правому и среднему.

Если в обоих случаях сопротивление будет показывать бесконечность (1), то это значит, что базой является левый вывод.

А вот где эмиттер и коллектор (средний и правый выводы) нужно будет еще найти.

Теперь нужно сделать замер прямого сопротивления. Для этого теперь делаем все наоборот, минусовой щуп к базе (левый вывод), а плюсовой поочередно подсоединяем к правому и среднему выводам.

Запомните один важный момент, сопротивление p-n перехода база – эмиттер всегда больше, чем p-n перехода база – коллектор.

В результате замеров было выяснено, что сопротивление база (левый вывод) – правый вывод равно 816 Ом, а сопротивление база – средний вывод 807 Ом.

Значит правый вывод — это эмиттер, а средний вывод – это коллектор.

Итак, поиск базы, эмиттера и коллектора завершен.

Читайте также:

Как проверить транзистор на исправность

Чтобы проверить транзистор мультиметром на исправность достаточным будет измерить обратное и прямое сопротивление двух полупроводников (диодов), чем мы сейчас и займемся.

В транзисторе обычно существуют две структуру перехода p-n-p и n-p-n.

P-n-p – это эмиттерный переход, определить это можно по стрелке, которая указывает на базу.

Стрелка, которая идет от базы указывает на то, что это n-p-n переход.

P-n-p переход можно открыть с помощью минусовое напряжения, которое подается на базу.

Выставляем переключатель режимов работы мультиметра в положение измерение сопротивления на отметку «200».

Черный минусовой провод подсоединяем к выводу базы, а красный плюсовой по очереди подсоединяем к выводам эмиттера и коллектора.

Т.е. мы проверяем на работоспособность эмиттерный и коллекторный переходы.

Показатели мультиметра в пределах от 0,5 до 1,2 кОм

скажут вам, что диоды целые.

Теперь меняем местами контакты, плюсовой провод подводим к базе, а минусовой поочередно подключаем к выводам эмиттера и коллектора.

Настройки мультиметра менять не нужно.

Последние показания должны быть на много больше, чем предыдущие. Если все нормально, то вы увидите цифру «1» на дисплее прибора.

Это говорит о том, что сопротивление очень большое, прибор не может отобразить данные выше 2000 Ом, а диодные переходы целые.

Преимущество данного способа в том, что транзистор можно проверить прямо на устройстве, не выпаивая его оттуда.

Хотя еще встречаются транзисторы где в p-n переходы впаяны низкоомные резисторы, наличие которых может не позволить правильно провести измерения сопротивления, оно может быть маленьким, как на эмиттерном, так и на коллекторном переходах.

В данном случае выводы нужно будет выпаять и проводить замеры снова.

Читайте также:

Признаки неисправности транзистора

Как уже отмечалось выше если замеры прямого сопротивления (черный минус на базе, а плюс поочередно на коллекторе и эмиттере) и обратного (красный плюс на базе, а черный минус поочередно на коллекторе и эмиттере) не соответствуют указанным выше показателям, то транзистор вышел из строя.

Другой признак неисправности, это когда сопротивление p-n переходов хотя бы в одном замере равно или приближено к нулю.

Это указывает на то, что диод пробит, а сам транзистор вышел из строя. Используя данные выше рекомендации, вы легко сможете проверить транзистор мультиметром на исправность.

Как определить выводы транзистора

Ни одна современная схема не обходится без полупроводниковых приборов. Самый распространённый из них — транзистор и именно он часто выходит из строя. Тому причиной — перепады напряжения, которые есть в наших сетях, нагрузки и т. Рассмотрим два способа позволяющие проверить исправность транзистора при помощи мультиметра.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Биполярный транзистор
  • Как определить выводы неизвестного транзистора
  • Определение цоколевки транзистора
  • Как определить выводы транзистора, цоколевка
  • Как мультиметром проверить транзистор
  • Как определить выводы неизвестного биполярного транзистора
  • Проверка исправности биполярного транзистора мультиметром
  • Как проверить работоспособность разных видов биполярных транзисторов мультиметром?
  • Как определить выводы транзистора?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Определение цоколёвки транзистора

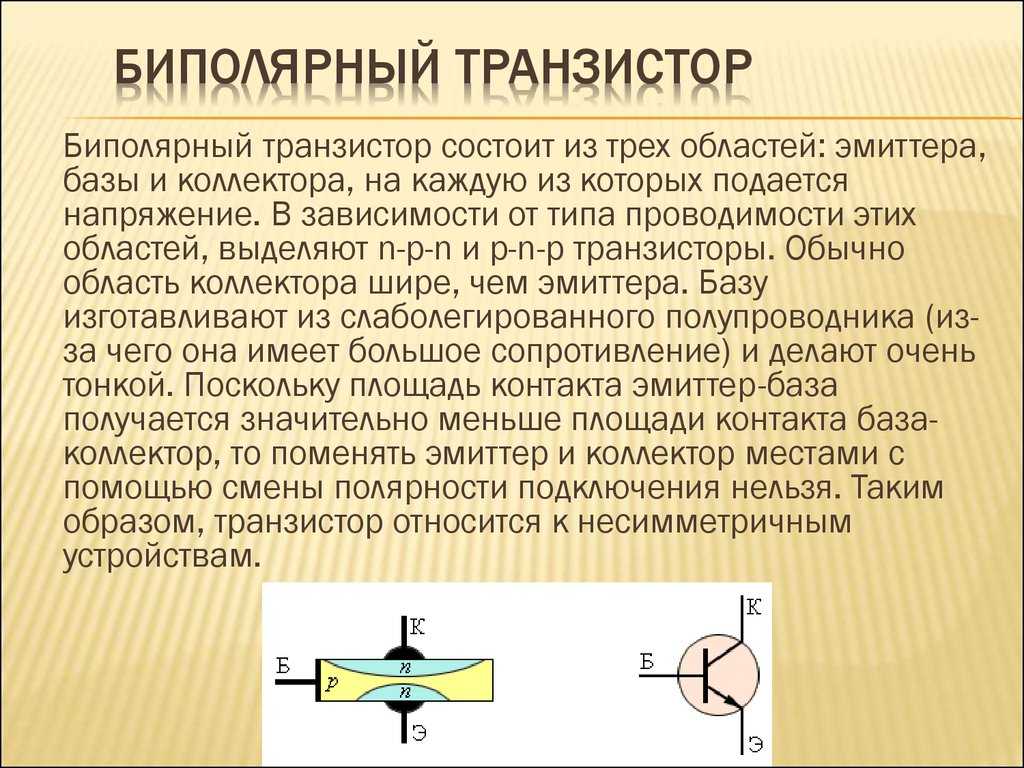

Биполярный транзистор


Иногда возникает необходимость определить тип транзистора p-n-p или n-p-n , выводы эмиттера, коллектора и базы при стертой маркировке, для импортных транзисторов и т. Это можно сделать с помощью омметра. Сначала определяем вывод базы по прямым и обратным сопротивлениям переходов эмиттера и коллектора. Поскольку вывод базы как правило расположен либо посередине, либо справа, то начнем с этих выводов. Подсоеденим красный и черный щуп таким образом рис.

Перепробовав всевозможные комбинации получили что база у нас посередине т. Поскольку к выводу базы подсоеденен черный щуп, то тип транзистора p-n-p. Теперь подсоеденим щупы вот так: рис. Для достоверности проверим его на спец.

Индикатор показавает 94 рис. Данная статья является собственностью сайта «Схематехник». Перепечатка запрещена! Перейти к основному содержанию.

Меню пользователя Главная Написать. Вы здесь Главная. В качестве испытуемого возмем транзистор КТ рис. Мигаем светодиодом на Orange Pi Zero. Установка и запуск веб-сервера Apache на Orange Pi Zero. Настройка сети на Orange Pi Zero. Знакомство с одноплатным миникомпьютером Orange Pi Zero.

Часть 1. Урок 5. Первая программа на PIC12F Регистрация Забыли пароль?


Как определить выводы неизвестного транзистора

Регистрация Вход. Ответы Mail. Вопросы — лидеры Не взлетает квадрокоптер 1 ставка. Перестал работать Mi band 4 1 ставка.

Перед тем, как проверить биполярный транзистор мультиметром, необходимо Чтобы к выводам транзистора подключить щупы мультиметра .

Определение цоколевки транзистора

Иногда возникает необходимость определить тип транзистора p-n-p или n-p-n , выводы эмиттера, коллектора и базы при стертой маркировке, для импортных транзисторов и т. Это можно сделать с помощью омметра. Сначала определяем вывод базы по прямым и обратным сопротивлениям переходов эмиттера и коллектора. Поскольку вывод базы как правило расположен либо посередине, либо справа, то начнем с этих выводов. Подсоеденим красный и черный щуп таким образом рис. Перепробовав всевозможные комбинации получили что база у нас посередине т. Поскольку к выводу базы подсоеденен черный щуп, то тип транзистора p-n-p.

Как определить выводы транзистора, цоколевка

Показания низкого сопротивления с черным отрицательным — выводом на базе соответствует N-типу материала в базе PNP транзистора. Эмиттер P-типа соответствует другому концу стрелки перехода база-эмиттер. Коллектор очень похож на эмиттер и так же является материалом P-типа PN-перехода. Здесь я предполагаю использовать мультиметр с единственной функцией измерения сопротивление для проверки PN-переходов.

Опубликовано :. При изготовлении на занятиях радиотехнического кружка различных электронных устройств достаточно часто используют транзисторы, извлеченные из неработающих приборов.

Как мультиметром проверить транзистор

Для этого нужен мультиметр. Лучше цифровой — их преимущество в том, что в режиме измерения сопротивлений или измерения параметров диодов через выводы щупы пропускается фиксированный ток , и измеряется падение напряжение под этим током. Так что ставим мультиметр в режим проверки измерения сопротивления. Для начала можно и нужно понять, где база и какого типа транзистор. Это легко: когда щуп на базе, то куда бы ни поставить второй щуп — на коллектор или на эмиттер, — соответствующий переход будет открыт, и мультиметр покажет небольшое сопротивление. Показания будут что-то вокруг для кремниевых транзисторов и — для германиевых где там запятая и какой предел — по фигу, потому что напряжение на pn-переходе мало зависит от тока, а мультиметр, как сказано, фактически измеряет именно напряжение.

Как определить выводы неизвестного биполярного транзистора

Если название транзистора, нанесенное на его корпусе, стерлось или под рукой нет справочника по полупроводниковым приборам, то выводы его и тип проводимости транзистора можно определить омметром или авометром. В первую очередь следует найти вывод базы транзистора. Делается это следующим образом. Если авометр в обоих случаях показывает высокое сопротивление или в одном случае низкое, а в другом — высокое, то плюсовой щуп нужно подсоединить к другому выводу и снова измерить сопротивление между ним и остальными двумя выводами — нужно найти вывод, при подключении к которому плюсового щупа прибор показывает в обоих случаях малое сопротивление. Этот вывод и есть вывод базы, а транзистор имеет структуру тип проводимости n -р-n. Если при таком подключении авометра вывод базы обнаружить не удается, то следует изменить полярность подключения прибора, т. Базовый вывод, найденный при этом, соответствует транзистору структуры типа проводимости р-n-р. В ряде случаев нахождение базового вывода упрощается тем, что у большинства широко распространенных низкочастотных маломощных транзисторов вывод базы соединен с корпусом.

Если под рукой нет документации на биполярный транзистор, то мультиметр позволяет определить некоторые параметры и выводы.

Проверка исправности биполярного транзистора мультиметром

Прежде чем рассмотреть способы как проверить исправность транзисторов необходимо знать, как проверять исправность p-n перехода или как правильно тестировать диоды. Именно с этого мы и начнем При тестировании диодов с помощью стрелочных ампервольтомметрами следует использовать нижние пределы измерений. При проверке исправного диода сопротивление в прямом направлении составит несколько сотен Ом, в обратном направлении — бесконечно большое сопротивление.

Как проверить работоспособность разных видов биполярных транзисторов мультиметром?

ВИДЕО ПО ТЕМЕ: Как проверить любой транзистор без тестера ?

Полупроводниковые транзисторы делятся на биполярные и полевые. Первые гораздо более распространены в электронике. Поэтому начнем разбираться с работой биполярного транзистора именно с него. Условно биполярный транзистор можно нарисовать в виде пластины полупроводника с меняющимися областями разной проводимости, состоящие из двух p-n переходов.

Для опыта мы возьмем простой и всеми нами любимый транзистор КТБ:. Соберем знакомую вам схемку:.

Как определить выводы транзистора?

Перед тем как собрать какую-то схему или начать ремонт электронного устройства необходимо убедиться в исправности элементов, которые будут установлены в схему. Даже если эти элементы новые, необходимо быть уверенным в их работоспособности. Обязательной проверке подлежат и такие распространенные элементы электронных схем как транзисторы. Для проверки всех параметров транзисторов существуют сложные приборы. Но в некоторых случаях достаточно провести простую проверку и определить годность транзистора.

Как определить выводы транзистора мультиметром. Итак , как определить выводы у транзистора, базу, коллектор и эмиттер мультиметром? В первую очередь, нужно определить вывод базы.


Как правильно определить 3 вывода транзистора: пошаговые методы тестирования транзистора

Структура биполярного транзистора (BJT)

Что такое транзистор?

Определение транзисторов : Это полупроводниковое устройство с тремя выводами: коллектор, эмиттер и база, а транзисторы в основном используются для усиления и переключения электронных сигналов.

Кто изобрел транзистор?

Транзисторы, изобретенные Джоном Бардином, Уильямом Шокли и Уолтером Браттейном. Сначала они изобрели точечный транзистор в 1947, а затем в 1948 году они изобрели транзистор с биполярным переходом.

Фактическая конструкция и вид изнутри биполярного транзистора (BJT)

Фактическая конструкция и вид изнутри биполярного транзистора (BJT)
Сравнение объема и плотности легирования биполярных транзисторов (BJT)

Основа BJT имеет самый тонкий слой с небольшим объемом, затем эмиттер имеет средний объем, в то время как коллектор занимает самый большой объем в транзисторе с биполярным переходом.

Плотность легирования транзистора изменяется в зависимости от того, коллектор имеет самую легкую плотность легирования, затем база имеет среднюю плотность легирования, а эмиттер биполярного транзистора имеет высокую плотность легирования

Биполярные транзисторы (BJT)

Есть два основных типа, когда мы рассматриваем типы транзисторов.

  1. Транзисторы NPN : Два полупроводниковых слоя N-типа разделены одним слоем P-типа.
  2. Транзисторы PNP : Два полупроводниковых слоя P-типа разделены одним слоем N-типа.
Структура транзистора NPN и транзистора PNP

Эбби и Бриттани Хенсел сейчас: их текущая карьера, здоровье и личная жизнь! — Наука и образ жизни

Эбби и Бриттани Хенсел сейчас: их…

Включите JavaScript

Рекомендации по видео

Символ транзистора меняется вместе с концом стрелки. если стрелка указывает на эмиттер, это NPN-транзистор, а если стрелка указывает на базу, это PNP-транзистор.

Транзисторы NPN и PNP

В транзисторах NPN направление тока от коллектора к эмиттеру, а в транзисторах PNP направление тока от эмиттера к коллектору.

Транзисторы NPN включаются, когда электроны входят в базовую клемму, в то время как транзисторы PNP включаются, когда дырки входят в базовую клемму.

В NPN-транзисторах основными носителями заряда являются электроны, а в PNP-транзисторах основными носителями заряда являются дырки.

Транзисторы NPN являются наиболее широко используемыми типами транзисторов в промышленности.

Имеется 3 вывода транзистора

  • C – вывод коллектора
  • B – вывод базы
  • E – вывод эмиттера

Идентификация 3 выводов транзистора является важной частью при использовании транзисторов в схемах. .

Транзисторы изготавливаются из полупроводниковых материалов, в основном из кремния, а некоторые изготавливаются из германия и других полупроводниковых материалов.

Транзисторы меньшего размера и для работы потребляют меньше энергии по сравнению с электронными лампами, которые использовались на ранних стадиях.

Структура биполярного переходного транзистора (BJT)

При рассмотрении внешнего вида транзисторы имеют пластиковое покрытие, одна сторона транзистора представляет собой плоскую поверхность, а другая сторона изогнута.

Как определить 3 контакта транзистора по его символу

3 контакта символа транзистора можно легко определить, посмотрев в направлении, куда указывает стрелка. Если стрелка указывает на эмиттер, это NPN-транзистор. Если стрелка указывает на базу, это PNP-транзистор.

Как определить 3 контакта транзистора по его внешнему виду

Идентификация 3 контактов транзистора NPN

В большинстве случаев при рассмотрении транзисторов NPN, когда мы держим плоскую сторону транзистора лицевой стороной к себе. Выводы слева направо — коллектор, база и эмиттер соответственно. В большинстве PNP-транзисторов все наоборот. Итак, слева направо будут эмиттер, база и коллектор.

Идентификация 3 контактов транзистора PNP

Как идентифицировать 3 вывода транзистора с помощью мультиметра

Идентификация типа транзистора: NPN-транзистор или PNP-транзистор

При анализе выводов транзистора средний вывод BJT-транзистора всегда является базой и, сохраняя положительный (Красный) щуп на среднем выводе и отрицательный (черный) щуп на двух других выводах транзистора, мы можем определить тип транзистора.

  1. Установите мультиметр в режим диода.
  2. Затем поднесите положительный (красный) щуп мультиметра к среднему выводу транзистора, а затем поднесите отрицательный (черный) щуп к одному из других выводов транзистора с обеих сторон.
  • Если на экране мультиметра отображаются показания – это NPN-транзистор
  • Если на экране мультиметра нет показаний – это PNP-транзистор

В диодном режиме мультиметр показывает значение напряжения в p-n-переход, где положительный щуп находится на аноде (p), а черный щуп — на катоде (n)

Идентификация 3-х выводов NPN-транзистора с помощью мультиметра
  1. Установите мультиметр в режим диода
  2. Затем поднесите положительный (красный) щуп мультиметра к СРЕДНЕМУ выводу транзистора
  3. Затем поднесите отрицательный (черный) щуп к ЛЕВОМУ выводу и снимите показания с мультиметра.
  4. Затем снимите показания мультиметра, удерживая черный щуп на ПРАВОМ выводе транзистора.
Идентификация 3 контактов NPN-транзистора с помощью мультиметра

При сравнении двух показаний p-n-переход, где получено более высокое значение, является переходом база-эмиттер. А p-n переход, где получено меньшее значение, является переходом коллектор-база.

Таким же образом описанный выше тест можно применить для идентификации контактов PNP-транзистора.

Идентификация 3 контактов транзистора PNP с помощью мультиметра
  1. Установите мультиметр в режим диода.
  2. Затем поднесите положительный (красный) щуп мультиметра к ЛЕВОМУ выводу транзистора
  3. Затем поднесите отрицательный (черный) щуп к СРЕДНЕМУ выводу и снимите показания с мультиметра.
  4. Затем снимите показания мультиметра, удерживая положительный (красный) щуп на правом выводе транзистора.

При сравнении двух показаний p-n переход, где получено более высокое значение, является переходом база-эмиттер. А p-n переход, где получено меньшее значение, является переходом коллектор-база.

Режимы работы биполярного транзистора

Существует 3 основных режима работы биполярного транзистора

  1. Режим отсечки
  2. Активный или линейный режим
  3. Режим насыщения

переход база-коллектор и переход коллектор-база смещены в обратном направлении.

В активном или линейном режиме переход эмиттер-база смещен в прямом направлении, а переход коллектор-база смещен в обратном направлении.

В режиме насыщения и переход эмиттер-база, и переход коллектор-база смещены в прямом направлении.

(BJT) Биполярные транзисторы в качестве усилителей

Усилителю требуется 2 клеммы для подключения входного сигнала и 2 клеммы для подключения нагрузки.

Таким образом, всего требуется 4 контакта, а NPN- и PNP-транзисторы имеют только 3 контакта. Поэтому он должен сделать одну клемму общей как для входа, так и для выхода транзистора.

Таким образом, имеется 3 общих шины биполярного транзистора (BJT)

  • Общий эмиттер (CE)
  • Общая база (CB)
  • Общий коллектор (CC)

Когда транзисторы действуют как усилитель, эмиттер -базовый переход остается смещенным в прямом направлении за счет подачи постоянного напряжения смещения.

Ток эмиттера возникает из-за того, что входной сигнал малого напряжения вносит свой вклад в ток коллектора, а ток коллектора проходит через нагрузочный резистор, что приводит к большому падению напряжения.

Небольшое входное напряжение превращается в большое выходное напряжение, используя концепцию транзисторов в качестве усилителей.

(BJT) биполярные переходные транзисторы в качестве переключателя

Работа транзисторного переключателя в основном основана на области, где транзистор работает на кривой ВАХ. Области, в которых может работать транзистор, — это активная область, область насыщения и область отсечки. Если транзистор работает в области насыщения, он действует как полностью открытое состояние, в то время как транзистор работает в области отсечки, он действует как полностью закрытое состояние. Кроме того, транзисторы действуют как усилитель, если он работает в активной области.

ЗНАЕТЕ ЛИ ВЫ о Transistor Radio?

Транзисторный радиоприемник представляет собой портативный радиоприемник небольшого размера, в котором в основном используется транзисторная схема. Regency TR-1 — первый транзисторный радиоприемник, выпущенный в 1954 году, а затем на рынок вышла Sony TR-63. Затем со временем использование транзисторных радиоприемников прекратилось с появлением бумбоксов и плееров Sony, а позже и цифровых устройств, таких как mp3-плееры и мобильные телефоны.

ЗНАЕТЕ ЛИ ВЫ Как найти анод и катод диода? ПРОЧИТАЙТЕ ЗДЕСЬ

В офисе Билла Гейтса есть гигантская настенная периодическая таблица с образцами или изображениями всех элементов | Вдохновение в технологиях

Включите JavaScript

Рекомендации по видео

сообщите об этом объявлении

Найдите клеммы для транзисторов с мультиметром
