Как вставить светодиодную лампу в потолочный светильник: Как установить светодиодные лампы Т8 в потолочные светильники 4х18Вт.

alexxlab

Содержание

монтаж потолочных диодных светильников в потолок, схема подключения

Содержание:

Устройство светодиодных светильников
Схема светодиодного светильника
Сборка
Установка на потолок
Подключение
Замена светодиодной лампы
Заключение
Видео

Вопрос освещения собственного жилья всегда волнует владельцев квартир и частных домов. Энергоносители постоянно растут в цене, традиционные методы освещения негативно влияют на окружающую среду, да и сами по себе привычные лампы не очень удобны и эффективны. Все эти факторы способствуют увеличению популярности светодиодного освещения, которое отличается простой монтажа и эксплуатации, а также экологичностью и экономичностью. В данной статье будут рассмотрены светодиодные светильники и технология их установки.


Устройство светодиодных светильников

Светодиодная лампа, как понятно из названия, состоит из светодиодов, количество которых варьируется от одного до нескольких десятков. Эти элементы всегда соответствуют суммарной мощности лампы, управляющей схемы и корпуса прибора. Светильники, которые предназначаются для бытового использования, оснащаются цоколем Е14 или Е27, которые полностью идентичны цоколям традиционных ламп накаливания.


Все светодиоды в лампе подключаются к одной цепи, которая, в свою очередь, соединена с управляющей схемой и блоком питания. В процессе работы светодиодные элементы генерируют тепловую энергию. В качестве охладителей используются радиаторы, которые обычно устанавливаются непосредственно под светодиодами. Для повышения эффективности охлаждения участок соединения этих деталей покрывается термопастой.

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.


Существует три принципиальных схемы соединения светодиодов в светильнике:

  • Последовательная;
  • Параллельная;
  • Смешанная.

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной. Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.


Смешанная схема подключения потолочных светодиодных светильников тоже имеет недостатки последовательного подключения, но конструкция светильника отличается. Так, в данном случае лампы соединяются последовательно и объединяются в группы.

Группы, в свою очередь, подключаются последовательно, что дает некую гарантию защиты схемы от полного перегорания.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Сборка

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

  • Линейные;
  • Потолочные;
  • Настенные;
  • Промышленные;
  • Прожекторы;
  • Подводные;
  • Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

  1. Светодиодные ленты. Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
  2. Точечные светильники. Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
  3. Светильники с датчиками движения. По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
  4. Собранные светильники с радиаторами. Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

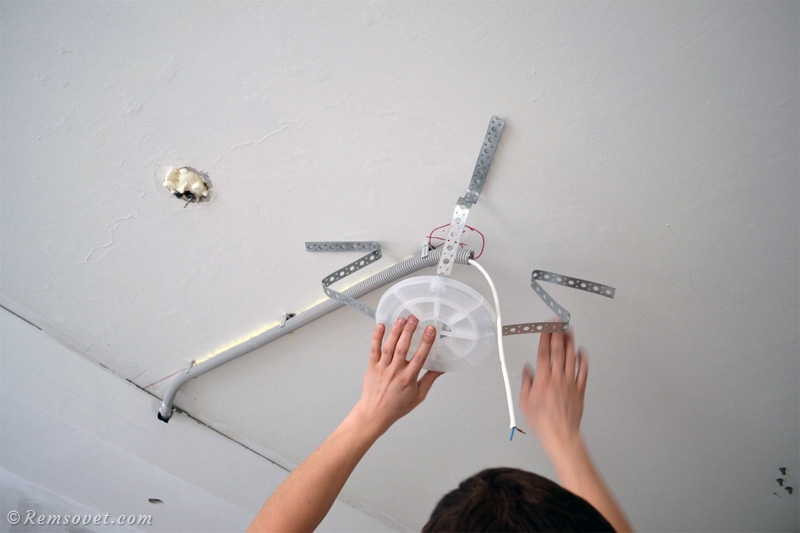

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.


Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

  • Сначала ножки крепятся к потолку;
  • Потом монтируется стойка;
  • Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
  • В последнюю очередь монтируется сам светильник.

По такой же схеме светильники устанавливаются на гипсокартонные потолки. Для установки светодиодного освещения на бетонных перекрытиях точечные светильники не подойдут – придется выбирать из ассортимента накладных и подвесных приборов, которые крепятся прямо к бетону.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.


Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

  1. Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
  2. Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте. Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить.
    Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

После подключения ламп и подачи напряжения в сеть нужно проверить систему на предмет работоспособности. Если светильники загорелись, то монтаж диодных светильников в потолок был выполнен корректно, а в противном случае придется искать проблему и доводить электросеть до рабочего состояния.

Замена светодиодной лампы

Несмотря на долговечность светодиодов, все же нередки ситуации, когда даже столь надежные элементы выходят из строя. Тому может быть несколько причин – от случайных изменений характеристик напряжения в сети до неправильной эксплуатации или монтажа светодиодного освещения. В любом случае если хотя бы одна из ламп перегорела, ее необходимо менять.


Технология замены лампы выглядит следующим образом:

  • В первую очередь нужно отключить напряжение в помещении или во всей квартире, если возможность отключить одну комнату отсутствует;
  • Далее нужно осторожно снять стопорное кольцо, которое фиксирует защитное стекло светильника;
  • Лампа аккуратно извлекается со своего места, и на него же устанавливается новая;
  • Все предыдущие операции повторяются в обратной последовательности.

Лучше всего выполнять эти операции в защитных перчатках. Их смысл не в том, чтобы защитить мастера, а в предотвращении повреждений или загрязнений светодиодной лампы.

Заключение

Установка потолочных светодиодных светильников – это сравнительно простой комплекс операций, для выполнения которых требуется минимальный набор навыков работы с электрическими сетями. Впрочем, работы по подключению и разводке коммуникаций лучше все же доверить специалистам – ошибки при монтаже могут привести к повреждению всей системы, поэтому их лучше не допускать.


Как поменять светодиодную лампочку в точечном светильнике: патроны MR16, GU5.3, GX53

Чтобы заменить перегоревшую лампочку в светильнике, нужно разбираться в видах устройств и правильно подобрать вышедший из строя элемент. Важно понимать, как конструктивно устроен источник света, чтобы его не сломать, не повредить отделку помещения. Перед походом в магазин нужно определить тип изделия, вид цоколя, мощность. Имея полную информацию, можно без проблем поменять светодиодную лампочку в точечном светильнике самостоятельно.

Содержание

  1. Типы используемых лампочек
  2. Виды и способы крепления
  3. Этапы замены источника света
  4. Меры безопасности

Типы используемых лампочек

Светодиодные лампы

Точечные источники света используются как основные и в качестве вспомогательных устройств для акцентирования внимания на отдельных элементах интерьера. Характерной особенностью является ограниченный угол излучения. Свет получается направленный. Это дает возможность применять особые дизайнерские приемы, комбинируя количество и характеристики ламп, чтобы дом приобрел оригинальный вид.

Изделия с традиционной нитью накаливания уходят в прошлое. Ограничивается производство, в ближайшие годы их доля на рынке будет измеряться несколькими процентами. Наиболее востребованными стали светодиодные и галогеновые лампы.

Галогеновая лампа

В отличие от лампы старого образца, где в колбе создается вакуум, в современных изделия присутствуют дополнительные вещества, улучшающие качество прибора, его КПД. Если в производстве используются йод или бром, модели называют галогеновыми. Принципиально они не отличаются от традиционных изделий.

Люминесцентные лампы — это газоразрядный прибор, где в парах ртути под напряжением начинает светиться люминофор. Светодиод представляет собой полупроводниковый элемент с высоким КПД и небольшой рабочей температурой.

Сравнивая галогеновые и светодиодные лампы по совокупности характеристик можно отметить несколько особенностей. Галогеновым моделям необходима высокая до 500 °C температура для оптимальной светосилы, светодиодным аналогам достаточно значение 60-100 °C. Многие специалисты считают, что галоген более приятен для глаз, похож на дневной свет и дает высокое качество освещения.

Галоген в 2 раза дешевле, но и срок службы у него меньше. Светодиодные лампы по экономическим показателям выгоднее.

Виды и способы крепления

Встраиваемая светодиодная лампа

Перед тем как поменять светодиодные лампы, нужно выяснить особенности их крепления. Продукция этой категории делится на следующие три вида:

  • встраиваемые;
  • накладные;
  • подвесные.

Для встраиваемых ламп необходимо пространство, поэтому устанавливают их на каркасных основаниях, например, в подвесном потолке из гипсокартона, пластика, панелей. Накладные варианты можно фиксировать на любых подходящих поверхностях.

Независимо от конструкции крепления светильники могут быть поворотными и стационарными. В качестве крепежных элементов используются пружинные скобы, шурупы, саморезы, болты, реже гвозди. Предлагаются светильники на 220 Вт и с трансформатором на 12 Вт. Если оборудуется помещение повышенной влажности, например, ванная, лучше выбрать меньшую мощность для безопасности.

При монтаже на гипсокартон нельзя использовать крепеж из комплекта поставки. Необходимо приобрести специальные элементы, например «бабочку».

Этапы замены источника света

Перед заменой точечных светильников отключают подачу света. Перед походом в магазин необходимо извлечь старую лампу и посмотреть ее конструкцию. Иногда проблемы возникают со встроенными моделями, с лампами MR16, в которых используется скрытая фиксация. Это может быть пружинная скоба или резьбовое кольцо. Нужно посмотреть в паспорте изделия, как открыть потолочные светильники для замены лампы, если не видно явных фиксирующих элементов. В таких изделиях чаще всего используются штыревые цоколи GU4, GU5,3, GU10. Два контакта вставляются подобно обычной розетке в отверстия.

Основные типы цоколей ламп

Такой же принцип фиксации у ламп G9 и G4, где цифра означает расстояние между штырьками. Используются два вида ламп: галогеновые и светодиодные. Отличаются они от серии GU формой колбы — она пальчиковая, а не конусная.

Еще один набирающий популярность стандарт обозначается аббревиатурой GX53. Это тоже штырьковый цоколь уменьшенной толщины (1,5 см). Работать с ними нужно так же, как при замене светодиодной лампочки других стандартов. Часто такие светильники называют таблетками. Преимуществом считается то, что можно существенно уменьшать межпотолочное пространство, что бывает важно при монтаже натяжных и гипсокартонных конструкций.

С винтовыми лампами проблем не возникает. Против часовой стрелки элемент выкручивается, в противоположную сторону закручивается. Наиболее популярны модели E27 ( большой цоколь 27 мм), E14 (маленький цоколь 14 мм).

Байонетная система крепления уже практически не используется. Найти лампу и цоколь с поворотным механизмом проблемно, легче заметить патрон целиком.

Откручивание лампочки после снятия корпуса

Замена лампочек производится следующим образом:

  1. Отключается подача электроэнергии.
  2. Снимается фиксатор, защитный прозрачный корпус.
  3. Откручивается или вынимается лампа.
  4. При необходимости встроенные светильники извлекаются из основы.
  5. Проверяется название, тип, мощность и сверяется в паспорте светильника с рекомендуемыми и предельными значениями по мощности.
  6. Вкручивается новая с такими же характеристиками как сгоревшая.
  7. Собирается светильник.

После полного окончания монтажа можно подавать электричество.

Отдельного внимания заслуживает операция по замене светильников, если потолок натяжной. Под светильник предварительно на полотно монтируется армирующее кольцо, которое уберегает основу от разрыва. Демонтировать его нельзя.

Гипсокартонный потолок не делают с армирующими элементами. Затруднения может вызвать сложная конструкция светодиодной люстры. Как менять лампы в ней, можно узнать в инструкции к изделию.

Колбы галогеновых ламп нельзя трогать руками. Установку рекомендуется делать в перчатках.

Меры безопасности

Необходимо проявлять осторожность при работе с натяжным потолком

В работе прежде всего необходимо позаботиться о здоровье. Все работы выполняются при полностью отключенном электричестве.

Энергосберегающий люминесцентные лампы необходимо беречь от разрушения. В них содержится ртуть. По этой причине лампы нельзя утилизировать вместе с бытовыми отходами. Нужно их отнести в пункт приема.

При необходимости нарастить кабель нужно пользоваться коннекторами или надежно обмотать скрутку изоляционной лентой. Скотч, лейкопластырь использовать нельзя.

При работе с натяжными потолками следует проявлять особую осторожность. Вставить светодиодную лампу в потолочный светильник на таком основании и не повредить покрытие бывает сложно. Случайное касание острым предметом может привести к полной потере полотна.

Если светильники устанавливаются в подвесной потолок, нишу, мебель, для этих целей используются только светодиодные лампы. Рабочая температура в районе 70°C не повредит дерево, ЛДСП, ЛМДФ.

Как установить светодиодные потолочные светильники заподлицо — видео прилагается
