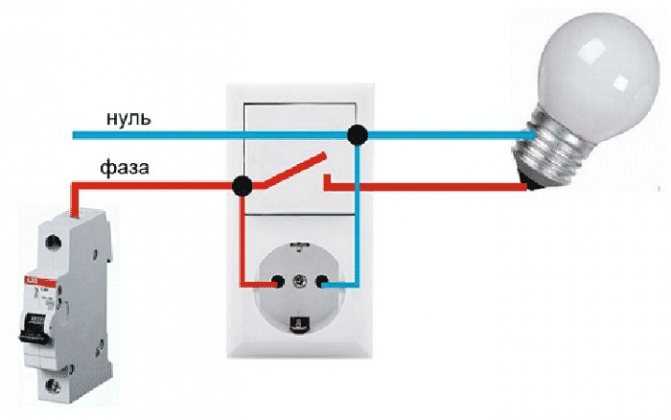

Как от розетки подключить выключатель и лампочку: Схема подключения розетка — выключатель — лампочка

Схема подключения выключателей — как правильно подключить и на какой высоте установить розетки и выключатели света

Установка розеток и выключателей обычно происходит на завершающей стадии ремонта. Провести работы можно даже без помощи мастера. Но для этого необходимо иметь под рукой необходимый набор инструментов и заранее подобрать подходящий по типу выключатель.

Прежде чем его подключить, нужно установить уровень, на котором он будет располагаться. Жестких нормативов для частного строительства не существует. Для большего удобства стоит ориентироваться на рост членов семьи — обычно вполне достаточно 1,5 метров от уровня пола, чтобы выключателем было удобно пользоваться всем.

В подключении своими руками наиболее прост одноклавишный выключатель. Но даже при его монтаже следует помнить обо всех правилах и следовать схеме подключения выключателя к лампочке.

Схема подключения выключателя и самостоятельный монтаж

Подключить выключатель с одной клавишей не составит труда, если следовать схеме его подключения.

Она достаточно проста и выглядит следующим образом:

Схема подключения выключателя с одной клавишей

Как правило, от общего электрического щитка в квартиру к коробке распределения, находящейся на высоте, подходят два провода — ноль и фаза. Хотя здесь тоже нет никаких жёстких стандартов: разводка проводов может выполняться в стенах, по полу или по потолку.

От выключателя в коробку обязательно подсоединяют фазу, которую выключатель будет разрывать и соединять. Ноль сразу напрямую соединяют с любым из контактов питания лампы, а второй провод, идущий от лампочки, подключают к выходу выключателя. Все коммутации производятся внутри распределительной коробки.

Получается такая принципиальная схема: ноль перенаправляется сразу на лампу, а фаза обязательно проходит через выключатель, который гальванически отсоединяет фазу или обратно подключает её к потребителю.

Если с помощью выключателя вместо фазы разрывать нулевой провод, то при замене лампочки патрон всегда будет под напряжением (один из его контактов, к которому подведена фаза), что чревато поражением током.

Проверить провода и установить, через какой из них подается напряжение, можно при помощи индикатора.

После определения проводов и выполнения коммутации в распределительной коробке необходимо правильно подключить выключатель в подрозетнике. Следует помнить, что в старых домах может возникнуть сложность при установке современных устройств в подрозетники советского образца. Старые и новые подрозетники имеют разную диагональ — у современных она равна 67 мм, тогда как старые были рассчитаны на установку более массивных приборов и имеют диагональ 70 мм. В таком случае могут понадобиться дополнительные монтажные и демонтажные работы для переоборудования посадочного места выключателя.

Для подключения лампочки к выключателю понадобятся сам выключатель, электропровод, распределительные коробки и подрозетник. Из инструментов пригодятся электроиндикаторная отвертка, кусачки и плоскогубцы, перфоратор, крепежный элемент. Также стоит запастись изолентой.

Схема подключения выключателя внутри своей посадочной коробки максимально проста: один провод подводит фазу к выключателю (вход), второй — пропускает фазу к лампочке (выход). Схема входов и выходов обычно изображается на задней части корпуса выключателя или приводится в документации к нему. Наиболее частое исполнение — «вход снизу».

Итак, сначала нужно подготовить места установки и коммутации. Если сеть уже давно эксплуатируется, то монтаж распределительной коробки может не потребоваться, достаточно будет только озаботиться оборудованием установочной коробки для выключателя.

При внутренней проводке для оборудования посадочных мест используются перфораторы и специальные насадки — коронки по бетону с диаметром, соответствующим диаметру установочной коробки.

Если выключатель наружный, то тип крепления будет зависеть от основания. Например, для деревянных поверхностей достаточно будет использования простых шурупов по дереву, для бетона и кирпича нужны классические дюбели, для гипсокартона — дюбели-молли, дли газосиликата — специальные винтовые дюбели и т. п.

Этап прокладки кабелей тоже может быть сопряжён с обилием пыли и грязи. При внутреннем монтаже можно использовать гофру или специальный тип кабеля с усиленной изоляцией (ВВГнг). Наружная прокладка, особенно, если основание деревянное, выполняется с подъёмом на декоративные опоры или с задействованием кабель-канала.

Когда кабели и распределительные коробки установлены и закреплены, можно переходить непосредственно к этапу подключения (сборки). Для этого выключатель разбирается. Снимаются клавиши и декоративные накладки, раскручиваются крепёжные винты, убираются этикетки и другие лишние элементы.

При необходимости укорачиваются провода, оголяются жилы (с помощью ножа или специального инструмента для зачистки). Провода заводятся в посадочные места сердцевины (основного блока) выключателя и фиксируются с помощью специальных затяжных винтов.

На этом этапе, пока выключатель ещё не собран окончательно, можно провести тестирование работоспособности устройства. Включите питание в сети и проверьте работу нажатием клавиш выключателя, убедитесь, что всё работает как надо. Снова выключите питание в сети и проведите окончательную сборку.

Для этого блок выключателя вставляется в установочную коробку и крепится с помощью шурупов к корпусу монтажной коробки. Пока шурупы не нужно затягивать до конца. Сначала правильно спозиционируйте блок выключателя, например, с использованием уровня.

Когда всё готово, затяните (раскройте) распорки внутри монтажной коробки. Для этого нужно закрутить специальные винты в корпусе выключателя. Распорки обеспечат максимальную фиксацию и устойчивость конструкции к механическим нагрузкам. Теперь можно до конца затянуть шурупы монтажной коробки, установить декоративные накладки и клавиши.

Обратите внимание, выключатели для наружного монтажа не имеют распорок, поэтому этот шаг можно пропустить.

Корпус просто прикручивается к основанию и всё. В последующем достаточно защёлкнуть или прикрутить декоративный кожух и установить на место клавиши.

Внутри распределительных коробок можно выполнять скрутку проводов, но в этом случае обязательно нужно изолировать места скруток с помощью изоленты или термоусадочных трубок.

Наиболее простой и практичный вариант для новичков — использование клеммных колодок. Для этого:

• Жилы очищаются на небольшом участке, строго соответствующем для монтажа в колодку.
• Вставляются в колодку и зажимаются (с помощью специального рычага или автоматических пружин).

Классическая лампа подключается один к одному — два контакта, две жилы кабеля. Полярность значения не имеет. Более сложные конфигурации могут быть у люстр. В этому случае лучше всего обратиться к их сопроводительной документации и схемам монтажа/подключения.

Всё это относилось к одноклавишным выключателям.

Как подключить двух- и более клавишные выключатели

Порядок работы с двух- и более клавишными выключателями будет немного отличаться. Схема подключения лампочки к двухклавишному выключателю:

Схема подключения двухклавишного выключателя

Здесь нужно обратить внимание на то, что в распределительную коробку по-прежнему входит два основных провода — фаза и ноль. Но на выходе нужно запитать гораздо больше самостоятельных потребителей (лампочек) — по количеству клавиш. Итак, ноль точно также, как и в случае с одноклавишным выключателем в распределительной коробке напрямую соединяется с одним из контактов лампочек. Если ламп две, то к нулю должно быть подключено два контакта, если три — то три, и т.д., чтобы ноль шёл на каждую. Фаза опять же пускается на выключатель, но на этот раз в распределительную коробку возвращается не один провод, а два и более (по количеству клавиш), каждый из которых — это фаза для своей лампы/линии.

Выходы выключателя нужно соединить со вторыми контактами ламп, каждую со своим.

Очень часто после монтажа двухклавишного выключателя можно столкнуться с ситуацией, когда свет загорается последовательно, после нажатия клавиш по порядку — от первой ко второй или наоборот, но если нарушить порядок, например, начать с нажатия второй, то свет не горит. Это проблема правильной коммутации контактов выключателя в своей монтажной коробке. Она легко исправляется.

Для этого нужно отключить питание в сети, снять выключатель, найти отвёртку с индикатором фазы, включить питание в сети обратно, поочерёдно касаясь индикатором найти входящую фазу (только при касании её индикатор будет гореть, руками браться за провода нельзя ни в коем случае, они под напряжением), затем выключить питание в сети и смонтировать выключатель по схеме, включить обратно питание сети и проверить работу выключателя.

Правильное подключение — это когда на вход выключателя подаётся фаза, а к его выходам подключаются лампы. Обычно на схеме, которая изображена на задней части выключателя, общий контакт — это вход (IN), а одиночные — это выходы (OUT). Если подключение выполнено по схеме, то каждая лампа будет гореть при нажатии своего выключателя/клавиши, без соблюдения какой-либо последовательности.

Общим для всех работ будет оставаться необходимость соблюдения техники безопасности. Обязательно используется средства индивидуальной защиты (резиновые перчатки, индикаторы тока, плоскогубцы и отвёртки с диэлектрическими ручками и т.п.). Все работы с оголёнными проводами нужно производить только при отключённом питании. Поражение электрическим током может стать смертельным.

Все работы по ремонту или замене электропроводки нужно проводить, обесточив помещение и следуя схемам подключения. А еще надежнее и безопаснее будет доверить процесс профессионалам. Это убережет от возможных травм и поможет избежать ошибок, которые могут привести к пожару.

Подключение выключателя кажется несложным, если под рукой есть правильная схема, все необходимые инструменты и материалы. Но на деле оказывается, что такая работа отнимает много времени и сил у новичков, а результат оказывается не всегда предсказуемым.

Порядок действий

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Содержание:

Разметка

Штробление

Монтаж проводки

Подключение патрона и выключателя

Схема подключения

Подключение в распределительной коробке

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины. Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно.

Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).

Размечая, придерживайтесь важных правил:
При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров.

Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом.

Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров.

Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса. Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления. Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы. Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет. Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения



Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль. Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки. Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме. Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты. Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться. Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте. По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

Добавление нового светильника Схемы электропроводки

Автор: Dale Cox

Домашняя страницаОтделка молдингаЭлектропроводкаСтроительство и реконструкцияРемонт стенПокраска домаУборка и ремонт Видео своими руками

Поиск по сайту

Прежде чем приступать к электромонтажным работам, проверьте требования к разрешению.
Как читать эти схемы.

На этой странице приведены электрические схемы для добавления нового светильника в существующую цепь. Сведения о проводке для добавления новой настенной розетки см. здесь. На этой странице приведены схемы добавления светильников к уже имеющемуся у вас потолочному светильнику и использования существующей настенной розетки в качестве источника для нового выключателя и источника света. Включены различные схемы проводки, позволяющие либо свету, либо выключателю быть первыми в цепи. Кроме того, найдите схему добавления света от коммутируемой розетки, которую вы уже должны включать в светильник при включении питания в розетке.

Подключение нового выключателя и светильника к розетке

На этой схеме питание берется из существующей настенной розетки для нового выключателя и светильника. Выключатель стоит первым в новой части цепи и к нему от розетки протягивается новый двухжильный кабель. От выключателя к месту нового освещения проложен новый двухжильный кабель.

Нейтраль для нового фонаря берется из розетки и присоединяется к новому белому проводу и косичке, которая снова соединяется с розеткой. Точно так же горячий источник удаляется из розетки и присоединяется к новому черному проводу и косичке, соединяющейся обратно с горячим терминалом на розетке.

На выключателе черный провод от розетки подключается к одной клемме на выключателе, а черный провод, идущий к новому свету, подсоединяется к другой. Белый провод от розетки соединен с белым проводом, идущим к фонарю, на этой схеме он не подключается к выключателю. На свету черный провод подключается к горячей клемме на светильнике, а белый подключается к нейтральной клемме.

Подключение выключателя и светильника в коробке с двумя розетками

Эта схема аналогична приведенной выше, но и розетка, и новый выключатель находятся в одной и той же коробке в конце бытовой цепи. При добавлении нового выключателя, подобного этому, необходимо будет установить новую двухблочную коробку, если для источника используется одна розетка. Если в коробке две розетки, одну можно убрать, а на ее место установить выключатель для управления новым светом.

В этой проводке горячий провод источника берется из розетки и сращивается с двумя косичками. Один пигтейл подключается к клемме переключателя, а другой подключается обратно к горячему на розетке. Другая клемма переключателя подключена к черному проводу, идущему к новому свету. Нейтраль источника берется из розетки и соединяется косичкой обратно с нейтралью розетки и с белым проводом, идущим к клемме светлой нейтрали.

Подключение нового контура освещения и выключателя от розетки

На этом рисунке показана проводка для добавления нового света и выключателя, при этом светильник стоит первым в цепи. Новый кабель прокладывается от розетки к новому месту крепления, а оттуда — к новому месту выключателя. Контур переключения представляет собой трехжильный кабель, соответствующий требованиям NEC к нейтрали во всех новых распределительных коробках.

В розетке всегда горячий провод сращивается с черным проводом на кабеле осветительного прибора и с косичкой, которая снова подключается к горячей клемме настенной розетки. В коробке светильника черный провод сращивается с черным проводом, идущим к выключателю. На выключателе черный провод подключается к новому выключателю.

Вернувшись к источнику, нейтральный провод сращивается с белым проводом, идущим к фонарю, и с косичкой, соединяющейся обратно с нейтральной клеммой розетки. В светильнике белый соединяется с нейтральной клеммой на светильнике. Красный провод от петли выключателя подключается к горячей клемме на фонаре, а другой конец к новому выключателю. Белый провод закрыт гайкой в ​​новой распределительной коробке.

Подключение нового светильника к выключаемой розетке

Проводка на этой схеме предназначена для подключения нового светильника к выключаемой розетке, т. е. такой, которая нагревается только при включенном выключателе. Они обычно используются для включения и выключения настольной или торшерной лампы от настенного выключателя.

Новый двухжильный кабель проложен от розетки к новому светильнику. В розетке провода удаляются, и каждый из них присоединяется к новому кабелю и обратно к розетке с помощью сращивания косички. В коробке светильника черный провод подключается к горячей клемме, а белый подключается к нейтральной клемме.

Проводка для добавления новых светильников из существующего светильника

На этой схеме два новых светильника добавляются к одному уже существующему. Новый двухжильный кабель проложен от существующей коробки светильников к первой новой коробке. Оттуда новый двухжильный кабель проложен ко второму новому световому коробу. При желании после этого можно добавить больше источников света, проложив новый кабель к каждому новому световому коробу.

На существующем светильнике горячий и нейтральный провода снимаются с клемм светильника и соединяются с проводами нового кабеля, идущего к первому новому светильнику. К соединению также добавляется косичка, позволяющая повторно подключить существующий свет обратно в цепь. При первом новом свете провода соединяются с новым кабелем, идущим к следующему свету, и с косичкой для подключения первого нового света. Если вы хотите добавить больше огней после второго нового на этой схеме, их можно соединить в цепь таким же образом.

Подключение нового светильника к существующему выключателю

Эта схема подключения иллюстрирует, как добавить новый светильник от существующего выключателя, а не от светильника. В этой схеме нейтральный и заземляющий провода, идущие к новому свету, сращиваются в распределительной коробке с проводами, идущими к существующему свету. Черный провод, идущий к свету, берется от выключателя и сращивается с: косичкой обратно к выключателю, черным проводом, идущим к новому свету, и черным проводом, идущим к существующему свету. Теперь переключатель будет управлять обоими светильниками в цепи.

Схема подключения нового выключателя и освещения

На этой схеме новый выключатель и освещение добавляются к уже существующему выключателю освещения. Источник для этой цепи находится в уже существующем светильнике, а 3-проводная петля переключателя идет оттуда к распределительной коробке. Эта 3-проводная петля переключателя удовлетворяет требованию NEC относительно нейтрали в распределительной коробке.

В месте выключателя установлена ​​новая двухблочная коробка, чтобы было место для второго выключателя для управления новым светом. Такое расположение позволит управлять каждым светом отдельно.

Горячее от шлейфа выключателя соединяется косичкой с обоими выключателями. Новый двухжильный кабель проложен от распределительной коробки к месту установки нового светильника. Нейтральный провод от шлейфа выключателя присоединяется к новому белому проводу. Черный провод подключается к другой клемме нового выключателя и к горячей клемме нового фонаря.
