Откуда появляется ноль в трансформаторе

Кроме фазных контактов в трансформаторе существует ноль, выполняющий роль нейтрали и начала, служащего исходной точкой для измерения характеристик напряжения. Рассмотрим, откуда берётся ноль в трансформаторе и его функции.

1. Понятие нуля в трансформаторе
2. Откуда берётся
3. Функции
4. Системы подачи напряжения

Понятие нуля в трансформаторе

Вырабатываемая на электростанциях электроэнергия изначально подаётся на ближайшие распределительные подстанции по высоковольтным линиям. Для снижения величины напряжения до используемой в технике 380 В задействуются понижающие трансформаторы.

Для этого применяются трёхфазные трансформаторы, в которых ток направляется на первичные катушки, каждая из которых включает 3 фазные обмотки. Таким образом преобразователь состоит из 6 обмоток на входе и 12 – на выводе.

Фазные контакты в трёхфазном трансформаторе могут соединяться по схеме:

• звёзды;
• звёзды с нулевым контактом;
• треугольника.

Нулём в трансформаторе называют соединение фазных контактов. Ноль существует только у трёхфазных агрегатов.

Откуда берётся

Важно понимать, откуда берётся нулевой провод в данном агрегате. Его получают при соединении обмоток в одну точку. Таким способом формируется нейтраль, заземляемая для снижения напряжения в проводниках.

Чтобы обеспечить подвод нулевой фазы к потребителям, от указанного места контакта выполняется отвод, который подаётся на линию, наряду с фазными и заземляющими проводниками.

Различают следующие виды нулевого провода:

1. Изолированный – который не соединяется с заземляющим контактом в распределительной коробке.
2. Глухозаземленный – соединяемый с заземлением.

Для старых домов характерно выполнение заземления нулевого провода. Распределительный щиток зануляется, но не подсоединяется к земле.

По новым стандартам заземление с нулём разделены. Напряжение подаётся по фазе, а ноль соединяется с нейтральным контактом на распределительной подстанции.

Щитки оборудуются отдельными шинами для подсоединения фазного, нулевого и заземляющего контактов.

Функции

В идеальной ситуации ноль должен выполнять функции проводника, обеспечивая замыкание электрической цепи. Но фактически нередко напряжение по фазам значительно отличается.

При возрастании мощности в одной из фаз происходит снижение силы тока и смещение нуля, с образованием напряжения смещения. Данная характеристика прямо пропорциональна разнице фазного напряжения. В результате отдельным потребителям подаётся напряжение с повышенным, а другим – с пониженным вольтажом.

Назначение нулевого провода состоит в выравнивании напряжения между фазами, чтобы потребителям подавался ток со стандартными характеристиками.

Если для одной фазы вольтаж возрастает, избыток через ноль на подстанции переходит на другую фазу, выравнивая показатели.

Системы подачи напряжения

Различают следующие системы подачи напряжения, предусматривающие наличие различных выводов:

• с глухозаземлённой нейтралью – когда подаются 3 фазных провода и один заземлённый нулевой, получаемый от их соединения и заземления на подстанции;
• с двумя нулевыми проводниками – в данной схеме, кроме рабочего нулевого, предусмотрено наличие нулевого защитного провода с разделёнными функциями.

Последняя из приведённых схем обязательна после изменения положений действующего ПУЭ. Таким способом обеспечивается безопасность при выполнении зануления корпусов электрооборудования (соединения их с нулевым проводом).

При первой из приведённых схем, через нулевой провод мог проходить ток. Поэтому подобная мера приводила к высокому риск поражения персонала электрическим током.

Если разделить функции рабочего и защитного нулевого проводов, как регламентируется современными стандартами, нагрузочный ток проходит только по первому из них. Второй предназначен для соединения контактов от корпусов оборудования на заземляющий контур. При подводе к каждому доку, такой проводник подключается к отдельному заземляющему контуру, что обеспечивает дополнительную безопасность.

Рядовому потребителю важно правильно понимать возникновение фазы и нуля при подаче напряжения. Особенно возрастает необходимость повышения начального уровня грамотности в вопросах электротехники, если рядовые потребители дополнительно устанавливают индивидуальные трансформаторы для выравнивания характеристик электрического тока, подаваемого к дому. Это требуется для правильного подключения оборудования и обеспечения безопасной его эксплуатации.

Что такое фаза и ноль в электричестве

Очень немного людей понимают суть электричества. Такие понятия как «электрический ток», «напряжение» «фаза» и «ноль» для большинства являются темным лесом, хотя с ними мы сталкиваемся каждый день. Давайте же получим крупицу полезных знаний и разберемся, что такое фаза и ноль в электричестве. Для обучения электричеству с «нуля» нам нужно разобраться с фундаментальными понятиями. В первую очередь нас интересуют электрический ток и электрический заряд.

Ежедневная рассылка с полезной информацией для студентов всех направлений – на нашем телеграм-канале.

Электрический ток и электрический заряд

Электрический заряд – это физическая скалярная величина, которая определяет способность тел быть источником электромагнитных полей. Носителем наименьшего или элементарного электрического заряда является электрон. Его заряд равен примерно -1,6 на 10 в минус девятнадцатой степени Кулон.

Заряд электрона — минимальный электрический заряд (квант, порция заряда), который встречается в природе у свободных долгоживущих частиц.

Заряды условно делятся на положительные и отрицательные. Например, если мы потрем эбонитовую палочку о шерсть, она приобретет отрицательный электрический заряд (избыток электронов, которые были захвачены атомами палочки при контакте с шерстью).

Такую же природу имеет статическое электричество на волосах, только в этом случае заряд является положительным (волосы теряют электроны).

Кстати, о том, что такое ток, напряжение и сопротивление можно дополнительно почитать в нашей отдельной статье, посвященной закону Ома.

Электрический ток – это направленное движение заряженных частиц (носителей заряда) по проводнику. Само движение заряженных частиц возникает под действием электромагнитного поля – одного из фундаментальных физических полей.

Электрический ток может быть постоянным и переменным. При постоянном токе направление и величина тока не меняются. Переменный ток – это ток, изменяющийся во времени.

Источником постоянного тока является, например, батарейка. Но именно переменный ток используется в бытовых розетках, которые стоят в наших домах. Причина в том, что переменные токи гораздо проще получать и передавать на большие расстояния.

Кстати! Для наших читателей сейчас действует скидка 10% на любой вид работы

Основным видом переменного тока является синусоидальный ток. Это такой ток, который сначала нарастает в одном направлении, достигая максимума (амплитуды) начинает спадать, в какой-то момент становится равным нулю и снова нарастает, но уже в другом направлении.

Непосредственно о таинственных фазе и нуле

Все мы слышали про фазу, три фазы, ноль и заземление.

Простейший случай электрической цепи – однофазная цепь. В ней всего три провода. По одному из проводов ток течет к потребителю (пусть это будет утюг или фен), а по другому – возвращается обратно. Третий провод в однофазной сети – земля (или заземление).

Провод заземления не несет нагрузки, но служит как бы предохранителем. В случае, когда что-то выходит из-под контроля, заземление помогает предотвратить удар электрическим током. По этому проводу избыток электричества отводится или «стекает» в землю.

Провод, по которому ток идет к прибору, называется

фазой, а провод, по которому ток возвращается – нулем.

Итак, зачем нужен ноль в электричестве? Да за тем же, что и фаза! По фазному проводу ток поступает к потребителю, а по нулевому — отводится в обратном направлении. Сеть, по которой распространяется переменный ток, является трехфазной. Она состоит из трех фазовых проводов и одного обратного.

Именно по такой сети ток идет до наших квартир. Подходя непосредственно к потребителю (квартирам), ток разделяется на фазы, и каждой из фаз дается по нулю. Частота изменения направления тока в странах СНГ — 50 Гц.

В разных странах действуют разные стандарты напряжений и частот в сети. Например, в обычной домашние розетки в США подается переменный ток напряжением 100-127 Вольт и частотой 60 Герц.

Провода фазы и нуля нельзя путать. Иначе можно устроить короткое замыкание в цепи. Чтобы этого не произошло и Вы ничего не перепутали, провода приобрели разную окраску.

Каким цветом фаза и ноль обозначены в электричестве? Ноль, как правило, синего или голубого цвета, а фаза — белого, черного или коричневого. Провод заземления также имеет свой окрас — желто-зеленый.

Итак, сегодня мы узнали, что же значат понятия «фаза» и «ноль» в электричестве. Будем просто счастливы, если для кого-то эта информация была новой и интересной. Теперь, когда вы услышите что-то про электричество, фазу, ноль и землю, вы уже будете знать, о чем идет речь. Напоследок напоминаем, если вам вдруг понадобится произвести расчет трехфазной цепи переменного тока, вы можете смело обращаться в студенческий сервис. С помощью наших специалистов даже самая дикая и сложная задача станет вам «по зубам».

Что такое фаза и ноль в электричестве – просто о сложном

Передача электрического тока осуществляется по трехфазным сетям, при этом большинство домов имеет однофазные сети. Расщепление трехфазной цепи осуществляется с помощью вводно-распределительных устройств (ВРУ). Простым языком этот процесс можно описать следующим образом. К электрощитку дома подводится трехфазная цепь, состоящая из трех фазных, одного нулевого и одного заземляющего проводов. Посредством ВРУ цепь расщепляется – к каждому фазному проводу добавляется один нулевой и один заземляющий, получается однофазная сеть, к которой и подключаются отдельные потребители.

Что такое фаза и ноль

Попробуем разобраться, что такое ноль в электричестве и чем он отличается от фазы и земли. Фазные проводники используются для подачи электроэнергии. В трехфазной сети три токоподающих провода и один нулевой (нейтральный). Передаваемый ток сдвигается по фазе на 120 градусов, поэтому в цепи достаточно одного нуля. Фазовый проводник имеет напряжение 220 В, пара «фаза-фаза» – 380 В. Ноль не имеет напряжения.

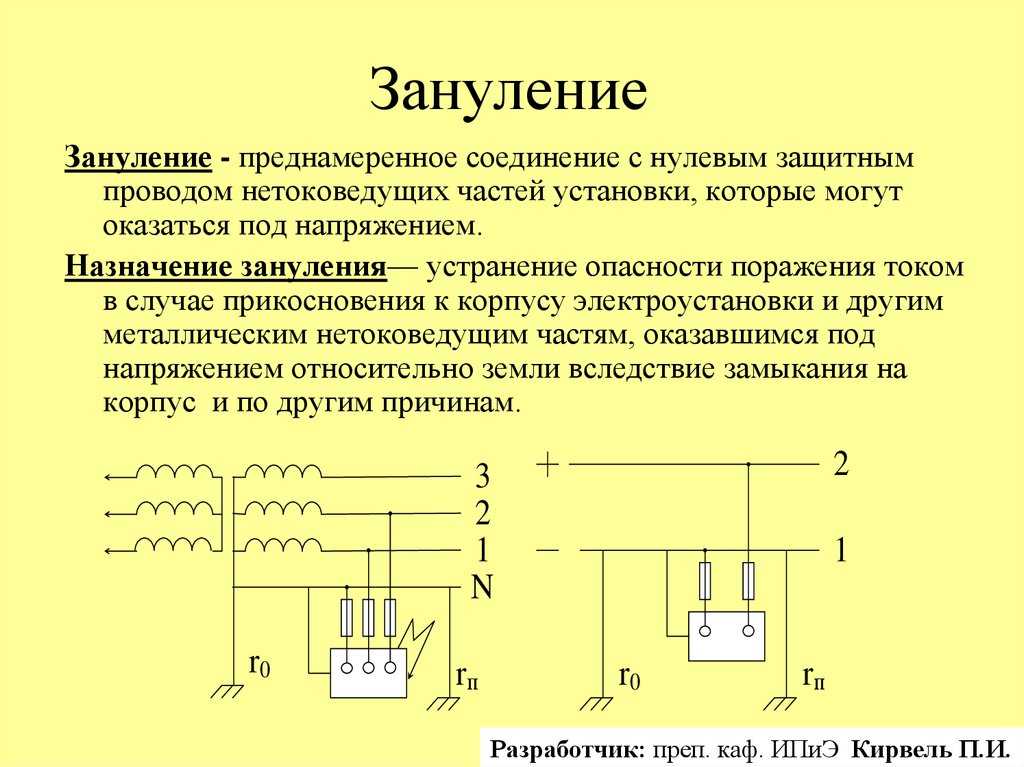

Зачем нужно зануление

Человечество активно использует электричество, фаза и ноль – важнейшие понятия, которые нужно знать и различать.

Как мы уже выяснили, по фазе электричество подается к потребителю, ноль отводит ток в обратном направлении. Следует различать нулевой рабочий (N) и нулевой защитный (PE) проводники. Первый необходим для выравнивания фазового напряжения, второй используется для защитного зануления.

В зависимости от типа линии электропередач может использоваться изолированный, глухозаземленный и эффективно-заземленный ноль. Большинство ЛЭП, питающих жилой сектор, имеет глухозаземленную нейтраль. При симметричной нагрузке на фазных проводниках рабочий ноль не имеет напряжения. Если нагрузка неравномерна, ток небаланса протекает по нулю, и схема электропитания получает возможность саморегулирования фаз.

Электросети с изолированной нейтралью не имеют нулевого рабочего проводника. В них используется нулевой заземляющий провод. В электросистемах TN рабочий и защитный нулевой проводники объединены на всем протяжении цепи и имеют маркировку PEN. Объединение рабочего и защитного нуля возможны только до распределительного устройства.

От него к конечному потребителю пускается уже два нуля – PE и N. Объединение нулевых проводников запрещается по технике безопасности, так как в случае короткого замыкания фаза замкнется на нейтраль, и все электроприборы окажутся под фазным напряжением.

Как различить фазу, ноль, землю

Проще всего определить назначение проводников по цветовой маркировке. В соответствие с нормами, фазный проводник может иметь любой цвет, нейтраль – голубую маркировку, земля – желто-зеленого цвета. К сожалению, при монтаже электрики цветовая маркировка соблюдается далеко не всегда. Нельзя забывать и вероятности того, что недобросовестный или неопытный электрик легко может перепутать фазу и ноль или подключить две фазы. По этим причинам всегда лучше воспользоваться более точными способами, чем цветовая маркировка.

Определить фазный и нулевой проводники можно с помощью индикаторной отвертки. При соприкосновении отвертки с фазой загорится индикатор, так как по проводнику проходит электроток. Ноль не имеет напряжения, поэтому индикатор загореться не может.

Отличить ноль от земли можно с помощью прозвонки. Сначала определяется и маркируется фаза, затем щупом прозвонки нужно прикоснуться к одному и проводников и клемме заземления в электрощитке. Ноль звониться не будет. При прикосновении к земле раздастся характерный звуковой сигнал.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Ноль и фаза в электрике — назначение фазного и нулевого провода

Хозяин квартиры или частного дома, решивший проделать любую процедуру, связанную с электричеством, будь то установка розетки или выключателя, подвешивание люстры или настенного светильника, неизменно сталкивается с необходимостью определить, где в месте производства работ находятся фазный и нулевой провод, а также кабель заземления. Это нужно для того, чтобы правильно подсоединить монтируемый элемент, а также избежать случайного удара током. Если вы имеете определенный опыт работы с электричеством, то такой вопрос не поставит вас в тупик, но для новичка он может оказаться серьезной проблемой. В этой статье мы разберемся, что такое фаза и ноль в электрике, и расскажем, как найти эти кабели в цепи, отличив их друг от друга.

В чем отличие фазного проводника от нулевого?

Назначение фазного кабеля – подача электрической энергии к нужному месту. Если говорить о трехфазной электросети, то в ней на единственный нулевой провод (нейтральный) приходится три токоподающих. Это обусловлено тем, что поток электронов в цепи такого типа имеет фазовый сдвиг, равный 120 градусам, и наличия в ней одного нейтрального кабеля вполне достаточно. Разность потенциалов на фазном проводе составляет 220В, в то время как нулевой, как и заземляющий, не находится под напряжением. На паре фазных проводников значение напряжения составляет 380 В.

Линейные кабели предназначены для соединения нагрузочной фазы с генераторной. Назначение нейтрального провода (рабочего нуля) заключается в соединении нулей нагрузки и генератора. От генератора поток электронов перемещается к нагрузке по линейным проводникам, а его обратное движение происходит по нулевым кабелям.

Нулевой провод, как было сказано выше, не находится под напряжением. Этот проводник выполняет защитную функцию.

Назначение нулевого провода заключается в создании цепочки с низким показателем сопротивления, чтобы в случае короткого замыкания величины тока хватило для немедленного срабатывания устройства аварийного отключения.

Таким образом, за повреждением установки последует ее быстрое отключение от общей сети.

В современной проводке оболочка нейтрального проводника бывает синей или голубой. В старых схемах рабочий нулевой провод (нейтраль) совмещен с защитным. Такой кабель имеет покрытие желто-зеленого цвета.

В зависимости от назначения электропередающей линии она может иметь:

• Глухозаземленный нейтральный кабель.
• Изолированный нулевой провод.
• Эффективно-заземленный ноль.

Первый тип линий все чаще используется при обустройстве современных жилых зданий.

Чтобы такая сеть функционировала правильно, энергия для нее вырабатывается трехфазными генераторами и доставляется также по трем фазным проводникам, находящимся под высоким напряжением. Рабочий ноль, являющийся по счету четвертым проводом, подается от этой же генераторной установки.

Наглядно про разницу между фазой и нолем на видео:

Для чего нужен заземляющий кабель?

Заземление предусмотрено во всех современных электрических бытовых устройствах. Оно помогает снизить величину тока до уровня, который безопасен для здоровья, перенаправляя большую часть потока электронов в землю и защищая человека, коснувшегося прибора, от электрического поражения. Также заземляющие устройства являются неотъемлемой частью громоотводов на зданиях – через них мощный электрический заряд из внешней среды уходит в землю, не причиняя вреда людям и животным, не становясь причиной пожара.

На вопрос – как определить провод заземления – можно было бы ответить: по желто-зеленой оболочке, но цветовая маркировка, к сожалению, довольно часто не соблюдается. Бывает и такое, что электромонтер, не обладающий достаточным опытом, путает фазный кабель с нулевым, а то и подключает сразу две фазы.

Чтобы избежать подобных неприятностей, нужно уметь различать проводники не только по цвету оболочки, но и другими способами, гарантирующими правильный результат.

Домашняя электропроводка: находим ноль и фазу

Установить в домашних условиях, где какой провод находится, можно разными способами. Мы разберем только самые распространенные и доступные практически любому человеку: с использованием обычной электрической лампочки, индикаторной отвертки и тестера (мультиметра).

Про цветовую маркировку фазных, нулевых и заземляющих проводов на видео:

Проверка с помощью электролампы

Перед тем, как приступить к такой проверке, нужно собрать с использованием лампочки устройство для проверки. Для этого ее следует вкрутить в подходящий по диаметру патрон, после чего закрепить на клемме провода, сняв изоляцию с их концов стриппером или обычным ножом. Затем проводники лампы нужно поочередно прикладывать к тестируемым жилам. Когда лампа загорится, это будет означать, что вы нашли фазный провод. Если проверяется кабель на две жилы, уже понятно, что вторая будет нулевой.

Проверка индикаторной отверткой

Хорошим помощником в работе, связанной с электрическим монтажом, является индикаторная отвертка. В основе работы этого недорогого инструмента лежит принцип протекания сквозь корпус индикатора емкостного тока. В ее состав входят следующие основные элементы:

• Металлический наконечник, имеющий форму плоской отвертки, который прикладывается к проводам для проверки.
• Неоновая лампочка, загорающаяся при прохождении сквозь нее тока и сигнализирующая таким образом о фазовом потенциале.
• Резистор для ограничения величины электрического тока, который защищает устройство от сгорания под воздействием мощного потока электронов.
• Контактная площадка, позволяющая при прикосновении к ней создать цепь.

Профессиональные электромонтеры используют в своей работе более дорогие светодиодные индикаторы с двумя встроенными элементами питания, но простенькое устройство китайского производства вполне доступно любому человеку и должно иметься у каждого хозяина дома.

Если вы проверяете наличие напряжения на проводе с помощью этого прибора при дневном свете, то придется приглядываться в ходе работы более внимательно, так как свечение сигнальной лампы будет плохо заметно.

При касании жалом отвертки фазного контакта сигнализатор загорается. При этом ни на защитном нуле, ни на заземлении светиться он не должен, в противном случае можно сделать вывод, что в схеме подключения имеются неполадки.

Пользуясь этим индикатором, будьте внимательны, чтобы нечаянно не коснуться рукой провода под напряжением.

Про определение фазы наглядно на видео:

Проверка мультиметром

Для определения фазы с помощью домашнего тестера прибор нужно поставить в режим вольтметра и измерить попарно величину напряжения между контактами. Между фазой и любым другим проводом этот показатель должен составлять 220 В, а прикладывание щупов к заземлению и защитному нулю должно показывать отсутствие напряжения.

Заключение

В этом материале мы подробно ответили на вопрос, что собой представляют фаза и ноль в современной электрике, для чего они нужны, а также разобрались, какими способами можно определить, где в проводке находится фазная жила. Какой из этих способов предпочтительнее, решать вам, но помните, что вопрос определения фазы, ноля и заземления очень важен. Неправильные результаты проверки могут стать причиной сгорания приборов при подключении, или, что еще хуже – причиной поражения электрическим током.

Чем «земля» отличается от «нуля»? Разбираемся в сложностях электрики

Если вы знакомы с электрикой, наверняка знаете понятия «нуль» и «земля». В чем разница, или это практически одно и то же? Ответ в нашей статье.

В Советском Союзе была принята двухпроводная сеть, где были лишь фазный и нулевой проводник, а заземление выполнялось на батарею или трубу водоснабжения. Сейчас стал популярен монтаж трехпроводной сети, в котором есть нулевой и заземляющий проводники. В щитовой они оба садятся на заземляющую шину. Если они объединены в щитовой, тогда чем они вообще отличаются? Отвечаем, опираясь на нормативные документы.

Что такое «нуль» и «земля» согласно ПУЭ?

То, что мы привыкли называть «нулем» и «землей» в ПУЭ называется нулевым рабочим проводником (N) и нулевым защитным проводником (PE). Вот как они трактуются в нормативном документе:

1.7.17. Защитным проводником (РЕ) в электроустановках называется проводник, применяемый для защиты от поражения людей и животных электрическим током. В электроустановках до 1 кВ защитный проводник, соединенный с глухозаземленной нейтралью генератора или трансформатора, называется нулевым защитным проводником.

1.7.18.а Нулевым рабочим проводником (N) в электроустановках до 1 кВ называется проводник, используемый для питания электроприемников, соединенный с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной точкой источника в трехпроводных сетях постоянного тока.

Из этих формулировок понятно, что защитный нулевой проводник необходим для защиты от поражения электрическим током. То есть к нему должно заземляться электрооборудование, например, стиральная машинка, бойлер, котел и т.д. В то же время рабочий нулевой проводник необходим для питания оборудования, то есть по нему будет протекать ток.

В некоторых случаях допускается использовать «нуль» (PE) в качестве «земли», как это указано в ПУЭ 1.7.18.б. В этом случае провод становится совмещенным проводником, который сочетает функции нулевого защитного и нулевого рабочего проводников. Он будет называться PEN. Однако здесь есть один нюанс, который важно знать.

Дело в том, что согласно ПУЭ 1.7.83 «В цепи заземляющих и нулевых защитных проводников не должно быть разъединяющих приспособлений и предохранителей». То есть нулевой защитный проводник («земля») должен идти непрерывно от щитка к розетке или осветительному прибору. Если мы, к примеру, посадим заземление на нуль, тогда «путь» прервется путем вынимания вилки из розетки. И если произойдет пробой, корпус остального оборудования, заземленного на этот провод, окажется под напряжением.

Далее в этом же пункте сказано: «В цепи нулевых рабочих проводников, если они одновременно служат для целей зануления, допускается применение выключателей, которые одновременно с отключением нулевых рабочих проводников отключают все провода, находящиеся под напряжением». Из этого следует, что «нуль» можно использовать в качестве «земли», если при его отключении, отключаются и все стальные проводники, находящиеся под напряжением. Осуществить такое в квартирных условиях довольно сложно.

Как должно осуществляться заземление в трехпроводной сети?

На данный момент в большинстве новостроек укладывают именно трехпроводную сеть, в которой идет фаза, нуль и заземление (желто-зеленый провод). «Нуль» и «земля» присоединяются в щитке к одной заземляющей шине, но не под общий контактный зажим (ПУЭ 7.1.36). Затем заземление одним непрерывным проводом подводится к каждой розетке. У большинства современного электрооборудования уже есть третий заземляющий контакт на вилке, который обеспечивает заземление корпуса прибора при включении его в розетку.

Вывод

Главная отличительная особенность «нуля» и «земли» в их назначении. «Нуль» совместно с фазой предназначен для питания электроприборов, а «земля» для защиты людей и животных от поражения электрическим током, если случится пробой. Рабочий «нуль» можно использовать в качестве «земли», если не нарушаются условия ПУЭ 1.7.83. Мы же рекомендуем класть проводку сразу с заземляющим проводником, что исключает необходимость использовать «ноль» не по назначению.

Проверьте свои знания в электрике:

Сколько вольт приходит на трансформатор

Прочее › Счетчик › Как подключить трансформаторы тока к трехфазному счетчику

Первичная обмотка ТН рассчитана на номинальное напряжение электроустановки, а напряжение вторичных обмоток стандартизировано, обычно 100В.

1. На каком напряжении работает трансформатор
2. В каком устройстве напряжение понижается
3. Какое напряжение на высоковольтной части трансформатора
4. Сколько вольт в трансформаторной будке
5. Что будет если на трансформатор подать постоянное напряжение
6. Какое напряжение в подстанции
7. Какое напряжение считается самым опасным
8. Какое напряжение считается наиболее опасным
9. Что повышает трансформатор
10. Какое напряжение В высоковольтной линии
11. Сколько масла В трансформатор
12. Сколько масла В трансформаторе 1000 ква
13. Как трансформатор повышает или понижает напряжение
14. Что передает трансформатор
15. Как течет ток в трансформаторе
16. Откуда берется 0 в трансформаторе
17. Почему у нас переменный ток
18. Какой мощности должен быть трансформатор
19. Чем выше напряжение тем
20. Чем опасно низкое напряжение
21. Чем больше витков В трансформаторе
22. Что значит трансформатор на холостом ходу
23. Какое расстояние должно быть от трансформатора
24. Сколько режимов работы трансформатора
25. Для чего нужны трансформаторы напряжения 110 кв
26. Как узнать какой ток переменный или постоянный
27. Где находится постоянный ток
28. Что охлаждает трансформатор
29. Какое реальное напряжение В сети
30. Чем плохо повышенное напряжение В сети
31. Чему равно напряжение В сети
32. В чем отличие трансформатора ТМ и Тмг
33. Какие параметры трансформатора
34. Как определить напряжение высоковольтной линии
35. Почему трансформатор не будет работать на постоянном напряжении
36. В каком режиме может работать трансформатор

На каком напряжении работает трансформатор

Назначение трансформаторов напряжения

Работа происходит в режиме холостого хода. Стандартное номинальное напряжение вторичной обмотки не бывает более 100 В и имеет рабочий ток от 1 до 5 А.

В каком устройстве напряжение понижается

Трансформатор — устройство, осуществляющее повышение и понижение напряжения переменного тока при неизменной частоте и незначительных потерях мощности.

Какое напряжение на высоковольтной части трансформатора

Наиболее распространенным и востребованным электротехническим устройством сегодня является силовые высоковольтные трансформаторы, напряжения, номинальные мощности которых варьируются очень в широких пределах от нескольких десятков киловатт до сотен мегаватт при напряжении от 6кВ до 1150 — 1500кВ.

Сколько вольт в трансформаторной будке

Трансформаторные будки во дворах преобразуют 6 или 10 киловольт в 220 вольт.

Что будет если на трансформатор подать постоянное напряжение

На постоянном токе трансформатор работать не будет, и УЗО окажется бесполезным.

Какое напряжение в подстанции

Узловая распределительная подстанция — это подстанция, которая рассчитана на напряжение 110 220 кВ. Она получает электроэнергию от энергосистемы и распределяет ее по подстанциям глубокого ввода, не осуществляя трансформаций.

Какое напряжение считается самым опасным

Однако говорить о безопасности можно только при малых значениях постоянного напряжения. Чем выше величина напряжения, тем сильнее проявляется опасность. При напряжении, превышающим значение 500 В, постоянный электроток может оказываться опаснее переменного.

Какое напряжение считается наиболее опасным

Какое напряжение, ток, частота считается опасным? Безопасного напряжения не существует. Имеются многочисленные примеры смертельных случаев от поражения электрическим током с напряжением 65, 36 и 12 Вольт. Зарегистрированы случаи смертельного поражения при напряжении менее 4 Вольт.

Что повышает трансформатор

Повышающий трансформатор повышает значение напряжения электрического тока. На первичной обмотке оно ниже, а на вторичной выше. Тем самым на выходе прибора напряжение выше и за счет определенного числа витков обмотки и сечения имеет нужное значение.

Какое напряжение В высоковольтной линии

По номинальному напряжению ЛЭП подразделяются на низковольтные (до 1 кВ) и высоковольтные (св. 1 кВ), среди которых выделяют линии среднего (3–35кВ), высокого (110–220 кВ), сверхвысокого (330–750 кВ) и ультравысокого (св. 1000 кВ) напряжений.

Сколько масла В трансформатор

Как правило, показатель составляет 5–10% от массы в целом. Показатель рассчитывается, согласно мощности агрегата, наполненного маслом, либо данные, берутся из Паспорта устройства.

Сколько масла В трансформаторе 1000 ква

Технические характеристики трансформатора ТМГ 1000:

Масса масла — 590 кг. Мощность — 1000 кВа.

Как трансформатор повышает или понижает напряжение

Трансформатор служит для понижения либо повышения переменного напряжения.

Что передает трансформатор

Трансформатор осуществляет преобразование переменного напряжения и/или гальваническую развязку в самых различных областях применения — электроэнергетике, электронике и радиотехнике.

Как течет ток в трансформаторе

Первичной обмоткой трансформатора тока является проводник с измеряемым переменным током, а ко вторичной подключаются измерительные приборы. Ток, протекающий во вторичной обмотке трансформатора тока, пропорционален току, протекающему в его первичной обмотке.

Откуда берется 0 в трансформаторе

Обмотки соединяются в звезду внутри трансформатора, общая точка которой (нейтраль) заземляется на трансформаторной подстанции. Отдельным проводником она идет к потребителю. Идут к нему и проводники трех выводов других концов обмоток. Эти три проводника называются «фазами» (L1, L2, L3), а общий проводник — нулем (PEN).

Почему у нас переменный ток

Переменный ток чаще всего используется тогда, когда присутствует необходимость его передачи на большие расстояния. · У лампочки Ильича на постоянном токе не будет пульсаций света и шума от работы.

Какой мощности должен быть трансформатор

Как выбрать силовой трансформатор по мощности

Вид нагрузки	Интервалы нагрузки (кВ-А) для трансформаторов мощностью (кВ-А)
Смешанная нагрузка с преобладанием (более 60%) производственных потребителей	до 42	162-257
Со смешанной нагрузкой с преобладанием (более 40%) комунально-бытовых потребителей	до 42	165-262

Чем выше напряжение тем

Напряжение измеряется в Вольтах и показывает разницу между двумя точками цепи: от этой разницы зависит, насколько сильно будет течь ток — чем больше разница, тем выше напряжение и ток будет течь сильнее.

Чем опасно низкое напряжение

Если в сети низкое или пониженное напряжение, то электрические приборы могут работать не корректно, не эффективно или вовсе не работать. Низкое напряжение может привести к поломке прибора, перегреву, дополнительному износу или даже возгоранию устройства. Вот почему обязательно нужно повысить напряжение.

Чем больше витков В трансформаторе

Трансформатор, это электрический прибор, предназначенный для изменения напряжения. Он может как уменьшать напряжение, так и увеличивать. На обмотке, где больше витков, напряжение больше. Зависимость напряжения от количества витков называется коэффициентом трансформации.

Что значит трансформатор на холостом ходу

Под холостым ходом трансформатора понимают такой режим его работы, при котором к зажимам первичной обмотки проводится напряжение, а вторичная обмотка разомкнута, т. е вторичный ток равен нулю.

Какое расстояние должно быть от трансформатора

Главы 4.1, 4.2″)Расстояние от жилых зданий до трансформаторных подстанций следует принимать не менее 10 м при условии обеспечения допустимых нормальных уровней звукового давления (шума).

Сколько режимов работы трансформатора

К ним относятся номинальный, оптимальный, режим холостого хода и режим параллельной работы. Еще эти режимы трансформатора называют рабочими. Потому что при них напряжение и ток близки к номинальным (на которые рассчитано оборудование) условиям.

Для чего нужны трансформаторы напряжения 110 кв

Трансформаторы напряжения ЗНГА-110 предназначены для передачи сигнала измерительной информации приборам учета, измерения, защиты и автоматики в сетях трехфазного переменного тока частотой 50 Гц с заземленной нейтралью классов напряжения 110 кВ.

Как узнать какой ток переменный или постоянный

Переменный ток — упорядоченное движение заряженных частиц или, по — другому, электрический ток, который с течением времени меняет свое направление и величину по определенному закону с заданной частотой. Постоянный электрический ток, напротив — всегда постоянный по величине и направлению.

Где находится постоянный ток

Постоянный ток — это ток, который у вас в телефонном аккумуляторе или батарейках. Он называется постоянным, потому что направление движения электронов не меняется. Зарядные устройства трансформируют переменный ток из сети в постоянный, и уже в таком виде он оказывается в аккумуляторах.

Что охлаждает трансформатор

Тепло работающего трансформатора может отводиться в воздушную среду или масло. Отсюда и название систем охлаждения: воздушное и масляное.

Какое реальное напряжение В сети

В правилах устройства электроустановок (ПУЭ-7) продолжает фигурировать величина 220, но фактически напряжение в сети почти всегда выше этого значения и достигает 230—240 В, варьируясь от 190 до 250 В.

Чем плохо повышенное напряжение В сети

Высокое напряжение опасно для электрических приборов. Значительное повышение напряжения может привести к сгоранию приборов, их перегреву, дополнительному износу. Особенно критичны к высокому напряжению электронное оборудование и электромеханические приборы.

Чему равно напряжение В сети

В мире существуют два стандарта напряжения: европейский — 220-240В и американский 100-127В. И два стандарта частоты переменного тока: 50 Гц и 60 Гц. США, Япония и большинство стран Южной Америки используют связку 100-127В 60 Гц. Остальной мир в основном использует европейские 220-240В 50 Гц.

В чем отличие трансформатора ТМ и Тмг

Главное отличие трансформаторов типа ТМГ от серии ТМ состоит в том, что для первых предусмотрено герметичное исполнение. Их внутренний объем заполнен полностью трансформаторным маслом. Благодаря этому не происходит увлажнения и окисления масла, отсутствует шламообразование.

Какие параметры трансформатора

Каковы параметры силового трансформатора:

• Номинальная мощность. Характеризует мощность каждой из обмоток.
• Коэффициент трансформации. Это отношение номинального напряжения обмоток (высшего и нижнего).
• Номинальный ток.
• Напряжение короткого замыкания.
• Ток холостого хода.
• Потери холостого хода.
• Потери короткого замыкания.

Как определить напряжение высоковольтной линии

Убедиться в точности определения напряжения можно, посмотрев, что написано на опоре ЛЭП. Во второй строке указан номер опоры ЛЭП, а в первой строке указана буква и цифра через тире. Цифра — это номер высоковольтной линии, а буква — напряжение. Буква Т означает 35 кВ, С — 110 кВ, Д — 220 кВ.

Почему трансформатор не будет работать на постоянном напряжении

Если токи не скомпенсированы, на выходе сигнальной обмотки появляется напряжение, на которое реагирует схема УЗО. На постоянном токе трансформатор работать не будет, и УЗО окажется бесполезным.

В каком режиме может работать трансформатор

Режимы работы трансформаторов подразделяются на следующие:

• холостой ход;
• рабочий;
• номинальный;
• аварийный.

Зеро — Transformers Wiki

Имя или термин «Зеро» относится к более чем одному персонажу или идее. Список других значений см. в Ноль (значения) .

Зеро — Renegade из семейства GoBots.

Зеро — отступник, который превращается в Mitsubishi A6M Zero-sen. Этот высокопоставленный злодей, трансформирующий самолеты, хочет свергнуть своего босса и взять под свой контроль Отступников, и у него есть большие планы, которые идут наперекосяк и могут угрожать самому виду в его стремлении к власти…

…подождите, ребята, мы сделали этот профиль раньше.

Нет, он совершенно не связанный персонаж? Хм.

Содержимое 1 Художественная литература 1.1 Ренегатская риторика 1.2 Сроки 1.3 Эхосигналы и фрагменты 1.4 Анимационный мультипликационный сериал 1.5 Go-Bots комикс 2 Примечания 3 Внешние ссылки

Художественная литература

Ренегатская риторика

Из Axiom Nexus Сай-Килл, возможно, намеренно, неправильно помнил, что Зеро проявил милосердие во время битвы при Парфе, когда Сай-Килл был еще «марионеткой» Стражей. Он также привел Zero в качестве примера более впечатляющего разнообразия альтернативных режимов GoBots, чем у большинства кибертронцев. Renegade Rhetoric 14.10.2015 Сай-Килл напомнил своей аудитории о событиях предательства Зеро и отметил, что лорд-высший гобот 17-го уровня, Гуннир, оказался подходящей заменой на вакансию младшего командира в его иерархии. Renegade Rhetoric 15.10.2015 В альтернативной реальности Отступники Сай-Килла победили Стражей и правили как Землей, так и Гоботроном. Зеро контролировал Землю как наместник Сай-Килла, хотя это означало, что ему приходилось терпеть их давнего соратника Зебедайю Браксиса. Победа отступника, часть 1

В основной временной шкале Зеро и Мастер-Отступник встретились в баре в системе Бета Леонис, когда независимо убегали от Сай-Килла. Они сформировали взаимовыгодный союз как против Стражей, так и против Отступников. Зеро и Мастер-Отступник совершили набег на глобальный саммит по загрязнению и скрылись с водорослями, поедающими пластик, которые Мастер смог превратить в супер-водоросли. На Гоботроне они использовали супер-водоросли, чтобы обездвижить Совет стражей Зимона, а также команду Лидера-1, когда они пытались вмешаться. Теперь, контролируя Гоботрона, Зеро повернулся к Мастеру-Отступнику и вывел его из строя в водорослях рядом со Стражами. К несчастью для Зеро, Мастер-Отступник рассказал Лидеру-1, как отключить водоросли, и вскоре командир Стражей был свободен, преследуя Зеро в космосе, отчаянно пытаясь сбежать. Вместо этого он влетел прямо в Сай-Килла и его замаскированный Трастер. Лидер-1 с радостью оставил Зеро на милость Сай-Килла, а Зеро был увезен Отступниками, чтобы предстать перед их уникальным правосудием. Мусор и предательство

Хронология

Тонка сказала мне, что ты был бы очень крут, если бы купил большую и дорогую игрушку Зеро, а не маленькую.

Родная вселенная Зеро была накануне разрушения. Зеро надоел ответ ГоБотов на Катаклизм, и он тайно работал с Баггименом над их собственным планом: перезапустить гонку ГоБотов заново, если их вселенная рухнет! Создав новое тело Супер Вояджера, Зеро приготовился отправиться в новую реальность, когда Баггимен сказал ему, что все идет по плану. Полдень

Отголоски и фрагменты

Как бы выглядел Зеро, если бы у Ханны-Барбары был бюджет.

Боковой и Гонг попытались повеселиться, смешав универсальные потоки реальности Гоботов с потоками реальности Трансформеров во время событий, приведших к их первой встрече с Юникроном. В результате Зеро часто обнаруживал, что играет роль, ранее предназначенную для вероломного заместителя десептикона, Старскрима. Когда Оптимус Прайм готовился совершить специальный забег в Город автоботов на Земле, Зеро присутствовала с Отступниками, когда Снуп вернулся из своей шпионской миссии с информацией. Сай-Килл кинул в Зеро слегка завуалированное оскорбление, поздравляя Снуп с ее эффективностью. Отступники перехватили командный центр автоботов по пути в город автоботов. Зеро возглавил Отступников в качестве субкомандующего во время их короткой, но яростной битвы с Брауном, Айронхайдом, Проулом и Рэтчетом. Когда Сай-Килл напевал о том, как легко был угон самолета, Зеро парировал в ответ, что Лунная база-1 была настоящей ценной целью. Однако Сай-Килл отмахнулся от своего лейтенанта, сосредоточившись на призе Города Автоботов, как только они проскользнули через их оборону.

Однако командному центру не удалось пройти систему безопасности незамеченным. Хот Род и Ник Бернс заметили Зеро через дыру, которую Отступники проделали в шаттле, вынудив захватчиков покинуть корабль, прежде чем они достигли города. Зеро пытался застрелить Спрингера и Арси, прежде чем они превратили Autobot City в режим крепости, но в конечном итоге ему пришлось выстрелить себе в ногу, когда он попал в ловушку складывания и перенастройки компонентов. После еще нескольких сдвигов реальности, вызванных Боком и Гонгом, Зеро стал заместителем Мегатрона в объединенной армии десептиконов и отступников. Когда злодеи были вынуждены отступить на борту Астропоезда, Зеро воспользовался возможностью, чтобы избавиться от серьезно раненого Мегатрона. Он выбросил своего лидера и других раненых солдат с корабля и объявил себя новым лидером десептиконов. Ряд возражений возник со стороны компонентов Tank, Snoop, Dr. Go и Puzzler, но Zero в конечном итоге победил. На церемонии коронации в Зале героев-отступников Зеро был коронован новым лидером всего за несколько секунд до того, как его прервало прибытие Гальватрона. Потрясенный и сбитый с толку сходством Гальватрона с Мегатроном, Зеро не отреагировал, когда новичок перешел в режим пушки и превратил его в пепел. Отголоски и фрагменты

Анимационный мультсериал

Зеро содержался в тюрьме Триптикон. Альманах AllSpark II

Go-Bots комикс

Зеро был одним из Renegade Go-Bots, которые стекались к Сай-Киллу в пустыне возле шоссе 66. Он помог окружить и подчинить лидера Go-Bot-1 правительства США и получить военные секреты из его мозга. Go-Bots #1 Zero позже встал на сторону Cy-Kill против сил Лидера-1 во время восстания Go-Bot. Го-боты №2

Примечания

• Анимированный Zero окончательно не подтвержден GoBots Zero, но автор так утверждает!
• Пропагандисты The Guardian в Ханна-Барбаре утверждают, что Зеро на самом деле пытался убить Сай-Килла, и то, что ему надрали задницу (а Лидер-1 справился лучше него), заставило его присоединиться к Отступникам.
• Зеро — предатель — отсылка к эпизоду GoBots «Третья колонна», в котором Зеро отделяется от Ренегатов.

Внешние ссылки

В GBwiki есть контент, относящийся к Zero. Могучие роботы, могучая вики!

• Ноль на TFU.info

Зеро — Transformers Wiki

Имя или термин «Зеро» относится к более чем одному персонажу или идее. Список других значений см. в Ноль (значения) .

Зеро — Renegade из семейства GoBots.

Зеро — отступник, который превращается в Mitsubishi A6M Zero-sen. Этот высокопоставленный злодей, трансформирующий самолеты, хочет свергнуть своего босса и взять под свой контроль Отступников, и у него есть большие планы, которые идут наперекосяк и могут угрожать самому виду в его стремлении к власти…

. ..подождите, ребята, мы сделали этот профиль раньше.

Нет, он совершенно не связанный персонаж? Хм.

Содержание 1 Художественная литература 1.1 Ренегатская риторика 1.2 Сроки 1.3 Эхосигналы и фрагменты 1.4 Анимационный мультипликационный сериал 1.5 Go-Bots комикс 2 Примечания 3 Внешние ссылки

Художественная литература

Ренегатская риторика

Из Axiom Nexus Сай-Килл, возможно, намеренно, неправильно помнил, что Зеро проявил милосердие во время битвы при Парфе, когда Сай-Килл был еще «марионеткой» Стражей. Он также привел Zero в качестве примера более впечатляющего разнообразия альтернативных режимов GoBots, чем у большинства кибертронцев. Renegade Rhetoric 14.10.2015 Сай-Килл напомнил своей аудитории о событиях предательства Зеро и отметил, что лорд-высший гобот 17-го уровня, Гуннир, оказался подходящей заменой на вакансию младшего командира в его иерархии. Renegade Rhetoric 15.10.2015 В альтернативной реальности Отступники Сай-Килла победили Стражей и правили как Землей, так и Гоботроном. Зеро контролировал Землю как наместник Сай-Килла, хотя это означало, что ему приходилось терпеть их давнего соратника Зебедайю Браксиса. Победа отступника, часть 1

В основной временной шкале Зеро и Мастер-Отступник встретились в баре в системе Бета Леонис, когда независимо убегали от Сай-Килла. Они сформировали взаимовыгодный союз как против Стражей, так и против Отступников. Зеро и Мастер-Отступник совершили набег на глобальный саммит по загрязнению и скрылись с водорослями, поедающими пластик, которые Мастер смог превратить в супер-водоросли. На Гоботроне они использовали супер-водоросли, чтобы обездвижить Совет стражей Зимона, а также команду Лидера-1, когда они пытались вмешаться. Теперь, контролируя Гоботрона, Зеро повернулся к Мастеру-Отступнику и вывел его из строя в водорослях рядом со Стражами. К несчастью для Зеро, Мастер-Отступник рассказал Лидеру-1, как отключить водоросли, и вскоре командир Стражей был свободен, преследуя Зеро в космосе, отчаянно пытаясь сбежать. Вместо этого он влетел прямо в Сай-Килла и его замаскированный Трастер. Лидер-1 с радостью оставил Зеро на милость Сай-Килла, а Зеро был увезен Отступниками, чтобы предстать перед их уникальным правосудием. Мусор и предательство

Хронология

Тонка сказала мне, что ты был бы очень крут, если бы купил большую и дорогую игрушку Зеро, а не маленькую.

Родная вселенная Зеро была накануне разрушения. Зеро надоел ответ ГоБотов на Катаклизм, и он тайно работал с Баггименом над их собственным планом: перезапустить гонку ГоБотов заново, если их вселенная рухнет! Создав новое тело Супер Вояджера, Зеро приготовился отправиться в новую реальность, когда Баггимен сказал ему, что все идет по плану. Полдень

Отголоски и фрагменты

Как бы выглядел Зеро, если бы у Ханны-Барбары был бюджет.

Боковой и Гонг попытались повеселиться, смешав универсальные потоки реальности Гоботов с потоками реальности Трансформеров во время событий, приведших к их первой встрече с Юникроном. В результате Зеро часто обнаруживал, что играет роль, ранее предназначенную для вероломного заместителя десептикона, Старскрима. Когда Оптимус Прайм готовился совершить специальный забег в Город автоботов на Земле, Зеро присутствовала с Отступниками, когда Снуп вернулся из своей шпионской миссии с информацией. Сай-Килл кинул в Зеро слегка завуалированное оскорбление, поздравляя Снуп с ее эффективностью. Отступники перехватили командный центр автоботов по пути в город автоботов. Зеро возглавил Отступников в качестве субкомандующего во время их короткой, но яростной битвы с Брауном, Айронхайдом, Проулом и Рэтчетом. Когда Сай-Килл напевал о том, как легко был угон самолета, Зеро парировал в ответ, что Лунная база-1 была настоящей ценной целью. Однако Сай-Килл отмахнулся от своего лейтенанта, сосредоточившись на призе Города Автоботов, как только они проскользнули через их оборону.

Однако командному центру не удалось пройти систему безопасности незамеченным. Хот Род и Ник Бернс заметили Зеро через дыру, которую Отступники проделали в шаттле, вынудив захватчиков покинуть корабль, прежде чем они достигли города. Зеро пытался застрелить Спрингера и Арси, прежде чем они превратили Autobot City в режим крепости, но в конечном итоге ему пришлось выстрелить себе в ногу, когда он попал в ловушку складывания и перенастройки компонентов. После еще нескольких сдвигов реальности, вызванных Боком и Гонгом, Зеро стал заместителем Мегатрона в объединенной армии десептиконов и отступников. Когда злодеи были вынуждены отступить на борту Астропоезда, Зеро воспользовался возможностью, чтобы избавиться от серьезно раненого Мегатрона. Он выбросил своего лидера и других раненых солдат с корабля и объявил себя новым лидером десептиконов. Ряд возражений возник со стороны компонентов Tank, Snoop, Dr. Go и Puzzler, но Zero в конечном итоге победил. На церемонии коронации в Зале героев-отступников Зеро был коронован новым лидером всего за несколько секунд до того, как его прервало прибытие Гальватрона. Потрясенный и сбитый с толку сходством Гальватрона с Мегатроном, Зеро не отреагировал, когда новичок перешел в режим пушки и превратил его в пепел.
