Как снять выключатель со стены – подробная инструкция, демонтаж выключателей: снятие рамки и клавиш

Содержание

Что потребуется для разбора выключателей

Для разбора выключателей вам понадобятся следующие инструменты:

1. Набор отверток.
2. Отдельная отвертка, которая будет показывать наличие и отсутствие напряжения.
3. Нож.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели. С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте.При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Как снять выключатель со стены?

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Снятие клавиши

Разборка выключателя в первую очередь включает в себя снятие клавиши. Снять клавишу с выключателя достаточно просто. Если вы не снимите клавишу, тогда не сможете выполнить процесс его разборки.

Перед снятием вам необходимо изучить механизм своего выключателя. Он может быть разным и поэтому процесс снятия тоже отличается. Самый простой способ снятия кнопки это потянуть ее на себя. В большинстве случаев этот способ отлично действует.

Но существуют также выключатели, на которых вы не сможете выполнить этот процесс правильно. Именно поэтому вам необходимо будет найти специальные разъемы по его бокам. После того как вы их обнаружите вам необходимо поддеть их отверткой.

Когда будете снимать клавишу с помощью отвертки, обязательно рассчитывайте свои усилия. Если этого не сделать, тогда вы его можете повредить.

Снятие рамки

Разборка выключателя также предполагает в себе снятие рамки. Рамки тоже могут быть разными. Вот основные виды рамок, которые вы можете встретить:

1. Винтовые. Они обычно крепятся на небольшие винты, которые необходимо просто открутить с помощью отвертки.
2. Зажимные. Этот вид выключателей может иметь в своей конструкции специальные зажимы. Для снятия рамки эти зажимы необходимо просто отогнуть. Для большего удобства лучше снять одну сторону, а затем вторую.

Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Отключение проводов

На многих выключателях большинство креплений проводов осуществляется с помощью болтов. Для их отключения вам необходимо просто ослабить эти крепления и потянуть выключатель на себя.

Теперь весь процесс разборки закончен. Как видите, разобрать выключатель света своими руками можно достаточно просто. Для выполнения этого процесса вам не потребуется большое количество знаний. Вам достаточно будет просто изучить нашу статью, которая подробно описывает этот процесс. Не включайте электричество сразу, так как провода сразу будет под напряжением. Если замена выключателя будет проведена не сразу, тогда провода необходимо просто изолировать.

На сегодняшний день разборка выключателя предполагает снятие его трех основных частей. При сборке выключателя этот процесс вам необходимо будет выполнить в обратном порядке.

Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Как снять розетку с выключателем

Большой популярностью пользуются универсальные конструкции, включающие в себя розетку и выключатель, выполненные в едином корпусе. Подобные устройства достаточно удобны в процессе эксплуатации, поскольку появляется возможность и подключить осветительные приборы, и запитать розетку от одной входящей линии. Недостаток очевиден – в случае поломки одного из элементов потребуется снять розетку со стены вместе с выключателем, независимо от источника проблем. Переживать не стоит, ведь и эта операция выполняется очень быстро.

Вооружившись плоской отверткой, снимаем клавиши, как это было описано выше. Под клавишами расположены винты, снимаются которые при помощи уже крестообразной отвертки. Это не единственный элемент крепежа – на розетке имеются свои винты, которые также потребуется открутить для демонтажа всего корпуса. Открутив все винты, остается лишь аккуратно потянуть корпус устройства на себя, чтобы он отошел со своего места. Чтобы помочь себе, можно снова воспользоваться плоской отверткой, осторожно поддев корпус.

Как разобрать выключатель света?

Итак, в исходном положении Вы имеете клавишный выключатель, надежно закрепленный внутри штробы. Для начала подготовьте инструмент для того, чтобы быстро разобрать корпус – индикаторную отвертку, которой будет вполне достаточно.

Инструкция по разборке выключателя света в квартире выглядит следующим образом:

Отключите автомат, защищающий электропроводку от перегрузок сети и короткого замыкания.

Убедитесь в отсутствии электроэнергии в помещении, используя индикаторную отвертку.

Демонтируйте клавишу (-ши). Неважно, какой вид выключателя Вы используете: одноклавишный, двойной либо с тремя клавишами. Чтобы снять клавишу, необходимо сжать ее пальцами по бокам (посередине) и аккуратно извлечь из корпуса (как показано на фото). Иногда деталь прочно «сидит» внутри корпуса и чтобы ее достать необходимо поддеть один из краев отверткой.

Снимите декоративную рамку. В некоторых случаях рамка закрепляется двумя болтиками изнутри, реже деталь держат пазы, на которые нужно слегка надавить отверткой, чтобы разобрать электрофурнитуру. Еще один вариант фиксации рамки – с помощью дополнительного элемента, который крепится в пазах суппорта.

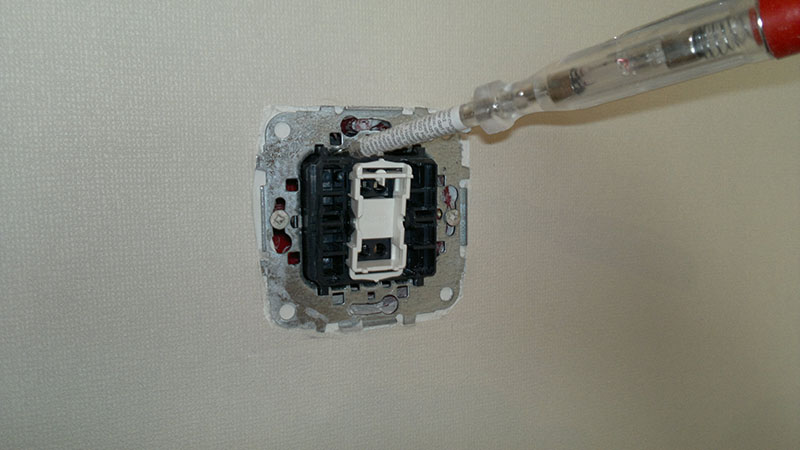

Достаньте «сердцевину» из подрозетника. По бокам корпуса установлено два винта, которые закрепляют механизм на стене. Все что нужно сделать – выкрутить их отверткой. Существует еще один вариант удерживания корпуса в подрозетнике – распирающими лапками. Их нужно ослабить, выкрутив по бокам болтики, которые регулируют угол распора.

Отсоедините вводные жилы. Фаза, земля и ноль могут быть закреплены самозажимными клеммами либо винтовым зажимом. В первом случае нужно просто нажать на фиксирующие рычажки и вытянуть жилы с разъемов. Винтовые зажимы необходимо раскрутить отверткой и аккуратно извлечь провода.

Вот и вся инструкция по разборке выключателя света. Как Вы видите, ничего сложного в таком мероприятии нет.

Что касается ремонта (ради чего и нужно было разобрать выключатель света), то тут все сводиться к следующим действиям:

• Если внутри корпуса видны последствия плавления механизма (пластик пожелтел, некоторые зоны обуглены), можете не задумываясь выбрасывать изделие и идти в магазин за покупкой нового. На сегодняшний день стоимость клавишного выключателя не слишком велика, а вот безопасность гораздо важнее!/li>
• Если видимых повреждений нет, попробуйте заново вставить жилы и тщательно затянуть их, т. к. возможно контакт просто ослабился, в результате чего и перестал работать выключатель. Если не помогло, скорее всего, причина в электропроводке, попробуйте прозвонить ее мультиметром, на основании чего и сделайте выводы.

После нахождения причины поломки, а скорее всего это слабый контакт, сборка осуществляется в обратном порядке. Надеемся, что теперь Вы поняли, как разобрать выключатель света своими руками!

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.

Разборка поворотного выключателя начинается с удаления круглой ручки. Ее нужно просто потянуть вперед, придерживая при этом корпус устройства

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно.

Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

После того, как будет откручена контргайка диммера или крепежный винт, можно снять корпус прибора и получить доступ к его внутренней части

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т. п.

Если поломался симистор поворотного выключателя, его нужно заменить другим исправным элементом с точно такими же размерами и характеристиками

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Чтобы отсоединить лицевую панель сенсорного выключателя, можно использовать обычную прямую отвертку, но действовать следует осторожно, чтобы не повредить элемент

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель. Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям.

Под декоративной крышкой сенсорного выключателя находится панель с чувствительными элементами и платами управления. Под этой панелью расположены разъемы, к которым подключают провода

Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить. Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину. Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

• Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
• Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
• При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т. п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

• повышенную влажность, которая стимулирует окислительные процессы;
• неправильное, например, слишком слабое крепление проводов;
• чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
• напряжение в сети, превышающее допустимый уровень;
• частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Как снять выключатель или розетку перед поклейкой стен обоями

Если вы хотите, чтобы обои красиво смотрелись на стене, то перед оклейкой поверхности с неё снимают все розетки и выключатели. Никакая ювелирная точность не поможет обойти приспособления без снятия – обои по периметру будут неровными, а после ремонта останется послевкусие с горчинкой.

Ниже краткая инструкция с фото, потратив на неё 5 минут, вы не получите удар током, а обои будет красиво смотреться в интерьере квартиры.

Шаг первый – подготовка

Розетки/выключатели снимают непосредственно перед поклейкой обоев, делать это заранее не надо, так как можно получить удар током при включении света или, как альтернатива, сидеть в темноте и с выключенными электроприборами.

Рекомендуем снимать старые обои без снятия выключателей, исключение если требуется обильное смачивание стен, и вода может попасть на провода под напряжением. Обычно алгоритм выглядит так:

1. Снимают старые обои,
2. Подготавливают стену (при необходимости),
3. Готовят клей и нарезают новые обои,
4. Выключают свет на счётчике,
5. Снимают розетки,
6. Клеят обои.

Так можно избежать некоторых неудобств и использования матерных слов при близком знакомстве с открытием Александра Вольта.

Из инструмента вам понадобится плоская и крестообразная отвертка.

Шаг второй – снятие выключателя

Напомним, мы снимаем, а не демонтируем, розетки и выключатели, поэтому важно сохранить их в целостности, если не планируется замена. На примере однокнопочная модель выключателя Legrand Etika, суть остаётся неизменной и для других механизмов.

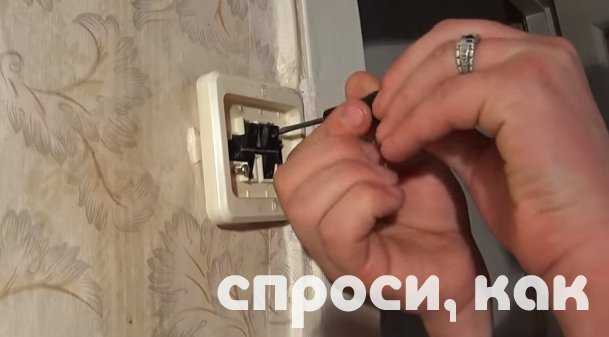

Сначала снимаем кнопку, для чего используем плоскую отвёртку или острый ножик. Отвертку заводим в просвет между кнопкой и рамкой выключателя, отжимая нажимную панель до того момента, когда усик крепления выйдет из бокового отверстия. Не переусердствуйте – отжимать кнопку надо до момента выхода усика – не больше, не меньше.

Теперь убираем защитную панель, которая открывает доступ к проводам и основному крепежу выключателя. Для этого откручиваем 1-2 винтика сверху и снизу и подцепляем защитку отверткой. Защитная панель прижимает к стене рамку выключателя, после снятия первой, автоматом освобождается и снимается вторая.

Если выключатель или розетка стоят давно и начали шататься, то на этом этапе механизм закрепляют. Для этого после снятия защитной панели и рамки зажимают два основных винта крепления. Расположены они по бокам нажимного механизма в выключателе или справа и слева от входа штепселя в розетке. Винты зажимайте, не жалея сил – сорвать их сложно.

Полностью вынимать механизм включения света не нужно – достаточно снять кнопку, защитную панель и лицевую рамку!

Теперь остаётся поклеить обои, обрезав на выключателе обойные листа так, чтобы они заходили внутрь периметра выключателя на 1 см, и установить механизм назад в обратном порядке – внешняя рамка, крепление защитной панели на два винта и установка кнопки до щелчка.

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство. Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Выводы и полезное видео по теме

Процесс разборки и ремонта обычного выключателя с двумя клавишами представлен в этом ролике:

Здесь можно познакомиться с устройством и особенностями разборки сенсорного выключателя:

В этом ролике показана разборка и устройство поворотного выключателя:

Правильная разборка выключателя – важный этап ремонта устройства. Нужно помнить о мерах безопасности, а также внимательно запоминать или фотографировать каждый этап этого процесса, чтобы обратная сборка также была выполнена без проблем.

Есть опыт разборки выключателя? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

Как снять выключатель со стены – подробная инструкция, демонтаж выключателей: снятие рамки и клавиш

Выключатель с подсветкой: установка, подключение, схема

Проходной выключатель из обычного своими руками: 2 способа

Правильная установка внутренних выключателей света

Какие розетки лучше ставить в квартире: самые популярные электрические приборы с защитой от детей и без нее, какие лучше брать и чем они отличаются

Как поменять выключатель света в квартире пошагово своими руками: с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно

Как снять выключатель со стены – инструкция по демонтажу, фото, видео

Содержание

Точно ли причина в выключателе

Давайте для начала точно убедимся, что причина отсутствия света в самом выключателе.

Проверьте, есть ли освещение в других комнатах. Если нет, то посмотрите на вводной автомат, быть может вы превысили допустимую нагрузку, включив одновременно электрочайник, утюг и микроволновую печь, и он отключился. Выйдите на площадку, узнайте у соседей, есть ли свет у них, быть может, напряжение отсутствует во всём доме.

В случае, когда свет не загорается только в одной комнате, а во всех остальных есть, круг возможных причин сужается. Проверьте целостность лампочки и исправность патрона в осветительном приборе. Если со светильником всё в порядке, значит, не остаётся другого выхода, как снять выключатель и обследовать его внутренности.

Диагностика неисправности

В доме, гараже или сарае пропал свет? Прежде чем браться за отвертку, надо выяснить возможную причину. Их может быть несколько, выявить их не составит труда:

• Перегорание лампы накаливания. Иногда в таких случаях при включении она может вспыхнуть, помигать или лопнуть, а только потом потухнуть. Если такое произошло, то сомнений возникнуть не должно — лампа требует замены. Следует перевести выключатель в положение «выкл.», аккуратно выкрутить и заменить сгоревшую лампочку рабочей. Если лампа просто не включилась, то для ее диагностики придется также выкрутить ее из патрона, посмотреть, цела ли вольфрамовая спираль, или просто попробовать вставить новую лампу на ее место. Если после проведенных манипуляций свет включился, значит, все в порядке и больше ничего делать не нужно.
• Если замена лампы ничего не дала, и свет по-прежнему не желает включаться, возможно, вышел из строя патрон. Чтобы проверить это предположение, его нужно открутить и поставить на его место другой.
• При отсутствии реакции вариантов не остается — неисправен сам выключатель.

Если дома имеется запасная электрофурнитура и несколько отверток, то можно сразу приступить к выполнению ремонтных работ. Сложность заключается лишь в том, чтобы правильно обнаружить места крепления и не повредить внешний вид выключателя при снятии его со стены.

Дело в том, что причина бездействия механизма включения/выключения может быть легко устранима домашними методами, и замена не потребуется, тогда можно будет снова поставить отремонтированный выключатель на место. А учитывая то, что производители сейчас уделяют большое внимание дизайну своих изделий, то все винты, зажимы и другие крепления обычно спрятаны под рамкой. Поэтому при демонтаже, не зная подробного устройства фурнитуры, можно легко повредить клавиши или рамку, а это значительно ухудшит внешние данные.

Материалы и инструменты

Перед тем, как разобрать выключатель света, подготовьте сразу все необходимые для этого инструменты и материалы, которые возможно потребуются для ремонта:

• индикаторная отвёртка;
• плоская отвёртка;
• крестообразная отвёртка;
• изоляционная лента;
• наждачная бумага;
• нож для снятия изоляции.

Подготовительные работы: не забудем о безопасности

Проще всего наклеивание обоев вокруг выключателя и розеток выполнять после частичного демонтажа электроприборов. Прежде чем начинать эту работу, обесточьте помещение, а затем:

• открутите винты и уберите защитную крышку розетки. Контактная группа в монтажном подрозетнике оставляется на месте
• аккуратно поддев отверткой или малой стамеской клавиши выключателя, снимите с него  декоративную панель-рамку
• заизолируйте открытые винтовые зажимы с проводами  малярным скотчем или надежно укройте их плотным полиэтиленом, заправив концы в техническое отверстие.

Приступать к работе по оклеиванию обоев без изоляции контактной группы категорически воспрещается во избежание электротравмы от удара током.

Отключение электричества

Перед началом разборки вам необходимо будет отключить электричество в своем доме или квартире. Сделать это можно с помощью электрощитка, который обычно находится возле входной двери или на лестничной площадке. Если вы не знаете, какой выключатель отвечает за вашу комнату, тогда лучше отключить все сразу. Если этого не сделать, тогда вас просто может ударить током при снятии выключателя.

Рычаг на автоматическом выключателе обязательно должен быть повернут вниз. После отключения вам лучше перестраховаться и дополнительно проверить наличие электричества с помощью индикаторной отвертки. Перед разборкой изучите основные виды выключателей.

Снятие напряжения с рабочего места

Любые работы в квартире, связанные с электричеством, необходимо начинать с обесточивания рабочего участка. Если у вас есть отдельный автомат на каждое помещение, то отключите именно тот, от которого запитана данная комната, где будете снимать выключатель. В случае, когда на квартиру имеется один общий вводной автомат, отключите его и примите меры, чтобы никто не мог включить обратно. Будет хорошо, если он находится на входе в квартиру. А вот когда автомат расположен на общей площадке, лучше повесить плакат «Не включать!» либо поставить кого-то подежурить.

При помощи индикаторной отвёртки проверьте, что на рабочем месте действительно отсутствует напряжение. Как это сделать правильно? Сначала проверьте рабочее состояние индикаторной отвёртки на участке, который заведомо известно, что находится под напряжением, например, в распределительном щитке на площадке. При соприкосновении с фазным проводом, индикаторное окошко засветилось, значит, отвёртка исправна. Теперь вернитесь в комнату и проверьте отсутствие напряжения в распределительной коробке, прикасаясь к проводам питающей сети. Индикаторная отвёртка не светится, значит, всё в порядке, рабочий участок вы обезопасили и можете спокойно снимать выключатель со стены.

С чего начать работу

Если при нажатии клавиши свет не загорается, не всегда причина поломки именно выключатель, не стоит сразу же начинать его разбирать. Сначала не помешает проверить наличие напряжения в сети, а также состояние лампы накаливания. Если нет напряжения, скорее всего, выключатель в порядке.

Нужно выяснить, что не так с сетью (короткое замыкание, отключение света, повреждение питающего кабеля и т.п.), и устранить эту поломку. С перегоревшей лампочкой все еще проще – ее нужно заменить. Если же сеть и лампа в порядке, пора повнимательнее присмотреться к выключателю.

Сначала нужно найти на распределительном щитке автомат, через который подключен этот конкретный выключатель, и перевести рычаги в положение “вниз”, т. е. отключить его. После этого следует проверить с помощью тестера наличие/отсутствие напряжения на выходе.

Процедура несложная и не отнимает много времени, не стоит ею пренебрегать, даже если есть полная уверенность, что устройство точно отключено от электросети.

Сделать предположение о характере поломки можно даже еще до начала ремонта. Распространенная проблема – окисление контактов внутри прибора. Если выключатель не срабатывает только иногда, скорее всего, причина именно в плохих контактах, которые придется просто зачистить.

Кроме “оболочки” окисления на металлической пластине переключателя может накапливаться и нагар. Его также можно отчистить от накоплений, чтобы восстановить работу прибора.

Серьезные поломки может вызвать неправильный монтаж выключателя. По неопытности некоторые самодеятельные мастера подключают к автомату не фазу, а нулевую жилу. В результате выключатель вроде и работает, но вся осветительная проводка, подключенная таким образом, остается под напряжением.

Бывает, что и простая замена перегоревшей лампочки в такой сети может обернуться электроударом. Достаточно исправить схему, чтобы все заработало правильно.

Подобные ошибки монтажа могут привести и к тому, что после отключения автомата линия все равно останется под напряжением. Это одна из причин, по которым следует всегда проверять даже отключенный прибор.

Если напряжение есть, нужно обесточить квартиру или дом. Если при каждом включении и выключении внутри выключателя появляются искры, это обычно говорит о том, что контакты прибора низкого качества.

В отдельных случаях приходится заменять весь выключатель на такой же, только новый. Обычно для замены подбирают точно такую же модель, которая подходит и к подрозетнику, и к интерьеру.

Если же по каким-то причинам нужно установить другую модель, следует убедиться, что уже имеющийся проем для нее подходит. В противном случае придется заново монтировать новый подрозетник.

Причиной частых перепадов напряжения в сети может быть не только общее состояние электросети, но и большое количество мощных электроприборов, которые подключены одновременно. По этому поводу можно проконсультироваться с опытным электриком, возможно, нужно внести корректировки в существующую схему.

Как снять выключатель со стены

Выключатели освещения, как правило, имеют значительный эксплуатационный запас, благодаря чему их не приходится регулярно разбирать.

Однако если такая необходимость все же наступила, то делать это следует крайне осторожно, и строго соблюдая последовательность, чтобы не повредить внутренности устройства, которые почти на 90% состоят из пластика.

Поэтапное снятие выключателя со стены

Сперва стоит определить, какая часть выключателя снимается сначала. В зависимости от конструкции чаще всего это кнопки, реже первой извлекают рамку. Если кнопки выключателя неплотно закрыты в рамке, то извлекают изначально их. Зажав кнопки пальцами по обе стороны, аккуратно потяните их на себя, на некоторых моделях зажимать необходимо не по бокам, а сверху и снизу.

Если показалось, что кнопки поддаются, но из пазов не выходят, необходимо использовать тонкую плоскую отвертку. В щель между рамкой и кнопками, вставляют отвертку и медленными легкимдвижениями подтягивают их на себя.

В случае если кнопки закрыты самой рамкой, то ее также можно извлечь при помощи отвертки. А уже после снимают кнопки, по примеру выше.

Далее, следует рассмотреть крепеж рамки. При обычных пластиковых держателях, рамку удаляют легким подтягиванием при помощи отвертки. Иногда рамка крепится на небольшие болтики, для их извлечения понадобиться крестообразная отвертка.

Сняв рамку, остается вынуть сам корпус выключателя из стены. Обычно на металлической части корпуса располагаются два — четыре болтика, которые следует извлечь. После извлечения корпуса, останется только отключить сами провода.

Важно: в некоторых моделях, корпус крепится на острые распорные лапы. Извлекать их необходимо очень аккуратно, так как они могут сильно повредить штукатурку. Для извлечения, такого типа крепежа, лапы поджимаются внутрь, друг к другу.

Отключение проводов от корпуса, осуществляется выкручиванием крепежных болтов из корпуса выключателя. Далее, из корпуса аккуратно вынимаются провода. Провод необходимо доставать очень бережно, особенно в квартирах со старой проводкой, чтобы не повредить.

После завершения процесса снятия выключателя, провода следует заизолировать, простой изолентой. Провода не должны соприкасаться друг с другом.

Если необходимо снять выключатель перед монтажом или снятием обоев без последующей замены, можно ограничиться только извлечением кнопок и рамки.

Важно: не следует делать большие нахлесты обоев на отверстие выключателя, их следует обрезать малярным ножом, этого требует техника безопасности.

Как разобрать выключатель

Перед началом разборки и ремонта выключателя нужно запастись необходимыми инструментами: отверткой с индикатором или мультиметром, изоляционной лентой, наждачной бумагой, отверткой прямой и крестовой, маркером, пассатижами и т.п.

Не помешает также какая-нибудь емкость для хранения мелких предметов, например, крепежных элементов.

Еще один полезный предмет при выполнении таких работ – фотоаппарат или мобильный телефон с камерой. Весь процесс рекомендуется снимать. Подробные снимки могут быть особенно полезны начинающим мастерам во время обратной сборки прибора.

Порядок работ во многом зависит от типа выключателя света.

Шаг 1. Подготовительные работы

Для начала, нужно приготовить инструмент, а именно – индикаторную отвертку, в противном случае можно воспользоваться мультитестером или вольтметром. Только надо помнить, что при измерении напряжения один конец прибора встает на фазный провод (контакт в выключателе), а второй конец надо подсоединить к нулевому проводу или заземлению. В выключателе их нет, надо его найти или в распредкоробке или в розетке, т.е. в другом месте. По этому удобней пользоваться индикаторной отверткой.

Перед тем, как выполнять любые электромонтажные работы, необходимо отключить в доме электричество, что бы сделать процесс безопасным. Для обесточивания квартиры, необходимо найти автоматические выключатели в электрощите и выключить их — переместить рычаг из положения ВКЛ в положение ВЫКЛ.

Если таких выключателей несколько, что бы ни ошибиться, выключите все, для вашей же безопасности. Если же пробки старого типа, то нужно попросту выключить их нажав на кнопку. Затем с помощью индикаторной отвертки проверить или есть напряжение в проводке выключателя.

Шаг 2. Снятие клавиши выключателя

Второй шаг – это разборка самого выключателя. Клавиши выключателей можно снять двумя способами:

• Что бы вытянуть клавишу выключателя рукой, необходимо крепко взять ее за выступающий край и потянуть на себя. Приложив небольшое усилие. Клавиша должна поддаться и вылезти.
• Если же клавиша не поддается, то можно аккуратно поддеть ее отверткой. Для начала, возьмите выступающий край клавиши и подденьте ее с помощью отвертки с одной стороны. Важно помнить, что делать это нужно аккуратно, иначе существует вероятность повредить выключатель.
• Если же выключатель с двумя клавишами, то нужно проделать все вышеописанное с каждой из клавиш по очереди. В случае, если вам придется собрать выключатель обратно без замены на новый, то положите все детали на отдельное место, что бы не потерять их и не ошибиться.

Шаг 3. Снятие рамки выключателя

После извлечения клавиш, нужно снять рамку выключателя. Зачастую, встречаются выключатели со сплошной рамкой, которые крепятся к механизму с помощью небольших винтов или саморезов. Разберите их с помощью отвертки.

Также, встречаются выключатели с встроенным креплением. Эта система устанавливается в специальные пазы, и ее можно снять, аккуратно потянув на себя. В некоторых случает необходимо поддеть отверткой.

Третий тип выключателей представляет собой конструкцию, где рамка крепится к механизму с помощью металлических застежек. В таком случае, если не удается сразу снять застежки, то разбирая такую рамку поначалу лучше снять всю конструкцию и затем снять застежки, которые удерживают рамку в механизме.

Шаг 4. Извлечение механизма выключателя из подрозетника

После извлечения рамки, следует этап отсоединения механизма от подрозетника. Что бы сделать это, необходимо открутить отверткой расположенные по бокам саморезы, которые удерживают механизм в подрозетнике.

Некоторые механизмы крепятся на «распорках». По бокам в них установлены ножки, которые при закручивании винта разъезжаются по сторонам, тем самым закрепляя механизм в подрозетнике.

Так же, некоторые механизмы могут крепиться в монтажной коробке, тогда нужно ослабить винты на коробке и извлечь его.

Шаг 5. Отсоединение проводов

Заключительный этап – отсоединение механизма выключателя от проводов напряжения. Существует два типа крепления:

• винтовые зажимы;
• пружинные клеммы.

В первом случае, нужно ослабить винты в клеммах и только тогда извлечь провода. Если механизм с зажимными клеммами, то потребуется найти рычаги в местах крепления проводов, надавить на них и отсоединить провода.

Во время отсоединения проводов от механизма, для удобства обратной сборки, стоить запомнить какой провод стоял с какой стороны. Чаще всего от боковых контактов отходят провода на нагрузку (лампочки), а к центральной клемме приходит фаза.

После того, как вы выполнили все указания, можно попытаться выяснить причину поломки. Стоит просмотреть разобранный выключатель на наличие желтых, тусклых пятен, расплавленной пластмассы. Возможно, причина кроется в плохом контакте жил провода с механизмом. Со временем, контакт ослабевает и просто нужно закрутить покрепче винты.

Шаг 6. Процесс сборки выключателя

Во время сборки или замены механизма на новый, процесс осуществляется в обратном направлении. По началу, необходимо закрепить провода. Затем закрепить монтажную коробку в подрозетнике, после чего аккуратно надеть рамку и вставить клавиши. Если вы разбираете выключатель во время ремонта, и не собираетесь ставить новый, нужно помнить, что после включения электричества, оголенные провода будут под напряжением, поэтому их нужно изолировать.

Как разобрать выключатель видео обязательно посмотрите

Что делать с поворотным выключателем

Клавишные выключатели – это самые распространенные и простые модели. С другими вариантами таких устройств могут возникнуть некоторые затруднения. Иногда приходится устранять проблемы с так называемыми поворотными выключателями, которые также называют диммерами.

Такие приборы также чувствительны к перепадам напряжения в сети и коротким замыканиям, как и их “собратья” с клавишами. Очень часто в диммерах ломается симистор. Ремонту этот элемент не подлежит, но его можно заменить. Начинать разборку поворотного выключателя нужно со снятия ручки регулировки.

Она крепится на полукруглых элементах типа “папа-мама” или специальными шлицами. Нужно придержать одной рукой корпус выключателя, а второй аккуратно, но с усилием потянуть ручку на себя. Крутить ее при этом не нужно. Под ручкой находится крепежная контргайка, ее также нужно открутить. Иногда крепление выполняется с помощью винта.

Откручивать любой из этих элементов следует против часовой стрелки. Теперь нужно снять пластиковую накладку, а также рамку, если это необходимо. Затем следует ослабить элементы, которые удерживают механизм диммера внутри и можно его вынуть из подрозетника.

Для начала необходимо проверить все контакты, соединения и провода, зачистить появившийся нагар и окисление, восстановить поврежденную изоляцию, заменить сломанные провода и т.п.

Испорченный симистор нужно вынуть и отнести в магазин электрики, чтобы найти новый, точно такой же. Сборку отремонтированного прибора выполняют в обратном порядке.

Как и в случае с клавишным выключателем, перед разборкой нужно обесточить линию, проверить контакты тестером и зафиксировать процесс в виде фото, чтобы ничего не перепутать во время сборки.

Секреты монтажа устройств с подсветкой и регулируемых выключателей

Чтобы замена выключателя обычного типа на вариант сложной конструкции была правильной, следует придерживаться не сложных рекомендаций. Весьма удобными устройствами для бытовых условий считаются выключатели со встроенной подсветкой. Но для того, чтобы их подключить понадобится особая схема.

Не мало преимуществ в доме имеет и выключатель с регулирующим рычагом. Существует несколько особенностей, почему последний вариант конструкции заслуживает столько внимания:

Выключатель с подстветкой

• выключатель идеально подходит к светильникам точечного типа;
• приспособление способно работать в качестве обычного выключателя;
• хорошо регулирует световой поток;
• создает зонирование в помещении.

Димеры, так называют регулирующие приспособления, могут подсоединяться аналогично традиционному прибору, для него действует подобная схема подключения.

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель.

Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям. Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить.

Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину.

Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Нюансы при разборке различных видов выключателей

1. Для запитки большого количества софитов, подсветки потолка и других осветительных приборов нередко применяются трехклавишные выключатели. Конструкция таких моделей отличается достаточно тонкими клавишами. Но, как и для двухклавишных, демонтаж трехклавишного выключателя начинается с поочередного удаления каждой из них.Многие модели для упрощения этой процедуры оснащаются небольшим прямоугольным отверстием внизу клавиш, в которые легко войдет отвертка.
2. Если вы хотите разобрать диммер (регулируемый выключатель с поворотной ручкой). То его демонтаж принципиально ничем не отличается от классической модели.С единственной разницей, что вместо клавиш вам предстоит сначала удалить ручку регулятора.
3. Сенсорный выключатель разбирается путем удаления наружной панели. Для этой цели можно воспользоваться как обычной отверткой, так и специальной подхваткой, которую можно изготовить самому из проволоки, если она не идет в комплекте.При этом необходимо соблюдать особую осторожность, чтобы не треснуло стекло.
4. Если выключатель спарен с розеткой, то для демонтажа первого вам потребуется снять розетку вместе с ним. При этом крышку розетки придется удалить, так как под ней, зачастую, прячется один из болтов крепления.
5. Проходные выключатели имеют ту же конструкцию, что и обычные, а, соответственно и такой же порядок разборки. Единственным отличием является количество проводов, так как подключение фазы производится в нескольких позициях одновременно.

Основные варианты ситуации

Различия в том, как придется снимать выключатель, состоят в нескольких важных особенностях устройства конкретной сети.

К ним относятся:

1. Предохранительные автоматы. Подключение (ввод) сети квартиры может быть выполнено через автоматы токовой защиты или пробки-предохранители. Рычаг автомата переводится в нижнее положение (выкл), пробки отключают красной кнопкой и вывинчивают из патрона обе (фаза и нулевой провод). При возникновении сомнений, какой предохранитель отвечает за питание нужного выключателя, надо отключать всю защитную арматуру.
   Сенсорный выключатель
2. Вид выключателя. Выпускаются различные модификации бытовых электрических коммутационных приборов, но сейчас рассматривается не их принцип работы (замыкание/размыкание, плавная регулировка, дистанционное управление), а типичные способы подключения в схеме электроснабжения. Различают 2 типа исполнения – наружного крепления (шурупами на стену) и скрытого (коробка утоплена в стену).
3. Схема подключения. Выключатель может быть одиночным (одноклавишным) или совмещенной конструкции (от 2 до 6 клавиш). Соответственно увеличивается количество подходящих к нему проводов. На практике используют схемы, позволяющие включать свет в комнате с выключателей, расположенных в разных местах.

Выключение автомата на вводе в помещение не освобождает от необходимости проверить отсутствие напряжения непосредственно на снимаемом приборе.

Строго соблюдайте меры безопасности при работе с электричеством

Перед началом работы сложную схему подключений электроприборов надо обесточить полностью, без исключений. Результатом отступления от правил электробезопасности может стать:

• удар электрическим током, ожоги, поражение глаз;
• выход из строя в результате действия токов короткого замыкания не отключенных электрических приборов;
• пробой изоляции электропроводки, коммутационной арматуры в щитке;
• пожар.

Обязательно принимают меры по предотвращению случайного включения: закрывают щиток на замок, навешивают табличку «Не включать – работают люди!».

Распространенные ошибки и их последствия

Главное – действовать осторожно, чтобы пластиковая конструкция не треснула. Ремонту выключатели не подлежат, если нарушена целостность корпуса, потребуется приобретать новое устройство. Эта ошибка является самой распространенной при демонтаже выключателей из стен.

Вторая ошибка самая опасная, смысл ее заключается в пренебрежении правилами личной безопасности, что представляет угрозу здоровью и жизни человека. Прежде чем приступать к выполнению работы, нужно отключить подачу электроэнергии на квартиру и на выходе в рабочей области проверить напряжение. Если оно отсутствует, можно смело приступать к работе.

Если нет навыков в подобных вопросах и мастер не уверен, что справится с поставленной задачей, можно обратиться за помощью к квалифицированному электрику.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место.

Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

• повышенную влажность, которая стимулирует окислительные процессы;
• неправильное, например, слишком слабое крепление проводов;
• чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
• напряжение в сети, превышающее допустимый уровень;
• частые перепады напряжения и т. п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Видеоинструкция

Как снять выключатель со стены, что для этого нужно

Выключатель с подсветкой: установка, подключение, схема

Правильная установка внутренних выключателей света

Проходной выключатель из обычного своими руками: 2 способа

Как поменять выключатель света в квартире пошагово своими руками: с одной клавишей или двумя кнопками, схемы и инструменты для замены самостоятельно

Мультиметр: назначение, виды, обозначение, маркировка, что можно измерить мультиметром

Как заменить однополюсный выключатель света

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 16.07.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон является лицензированным генеральным подрядчиком с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работала в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Большинство настенных выключателей в вашем доме представляют собой однополюсные выключатели, которые управляют светильником или розеткой с одной стены. Поскольку они так часто используются, настенные выключатели со временем изнашиваются и требуют замены. Если настенный выключатель потерял щелчок или чувствует себя ослабленным, если вы заметили жужжание или треск при его нажатии или если он не может управлять светильником, пришло время заменить выключатель.

Проводка выключателя света

Выключатели света работают, обеспечивая рабочий разрыв провода горячей цепи, ведущего к светильнику или другому устройству. Щелчком рычага переключателя открывается и замыкается цепь горячего провода, ведущая к светильнику, что позволяет включать и выключать его по желанию. В большинстве выключателей освещения нет соединения с нейтральным проводом, что делает замену довольно простой — достаточно просто отсоединить два провода от старого выключателя и снова подключить их к новому выключателю. Для простого однополюсного выключателя вам даже не нужно обращать внимание на то, какой горячий провод к какому винтовому зажиму подключен — они взаимозаменяемы.

Тем не менее, любой ремонт электрооборудования может привести к осложнениям. Это особенно вероятно, когда вы имеете дело со старой проводкой, где может отсутствовать цветовая маркировка проводов или когда вы сталкиваетесь с запутанным множеством проводов, проходящих через электрическую коробку. Но важно просто обратить внимание на то, какие провода подключены к выключателю, и убедиться, что они точно так же подсоединены к новому выключателю.

Одним из очень распространенных усложняющих факторов является то, как (и если) переключатель заземлен. В течение многих лет настенные выключатели обычно устанавливались вообще без заземляющего провода. Если провода заземления цепи присутствовали в электрической коробке, они просто соединялись вместе, чтобы пройти через коробку. Но некоторое время назад электрические нормы требовали, чтобы настенные выключатели имели заземление. В результате все новые переключатели, которые вы приобретете, будут иметь зеленый заземляющий винт на монтажной планке. При замене старого выключателя вам нужно будет подключить новый выключатель к заземляющим проводам цепи, даже если ваш старый выключатель не имел такого заземляющего соединения.

Прежде чем начать

Отключите питание, выключив автоматический выключатель, который управляет цепью, питающей выключатель. В старых системах с панелями предохранителей, а не с автоматическими выключателями, питание отключается путем выкручивания предохранителя, защищающего цепь, с которой вы работаете.

Вернитесь к настенному выключателю и нажмите на него, чтобы убедиться, что питание отключено. Если нет, вернитесь к панели, чтобы найти и отключить правильный автоматический выключатель.

Оборудование/инструменты

• Отвертка
• Бесконтактный тестер цепей
• Кусачки для проволоки (при необходимости)
• Инструмент для зачистки проводов (при необходимости)
• Плоскогубцы с тонкими губками

Материалы

• Однополюсный настенный выключатель
• Изолента (при необходимости)
• Заземляющий пигтейл (при необходимости)
• Соединитель проводов с рейтингом UL (при необходимости)

Ель / Кевин Норрис

Ель / Кевин Норрис

1. Снимите крышку и проверьте питание

   Снимите крышку настенного выключателя, отвернув крепежные винты. Проверьте питание с помощью бесконтактного тестера цепей. Вставьте щуп тестера в коробку рядом с винтовыми клеммами на переключателе. Тестер загорится или издаст звук, если в коробке есть ток.

   Ель / Кевин Норрис

2. Извлечение переключателя

   Убедившись, что питание отключено, открутите крепежные винты ремешка, которыми коммутатор крепится к коробке, затем осторожно извлеките коммутатор, потянув наружу ремешки. Будьте осторожны, чтобы не напрячь провода. Старые провода могут быть ломкими, а изоляция может треснуть, если вы не будете осторожны.

   Ель / Кевин Норрис

3. Осмотрите провода

   Обратите внимание на то, как провода подключены к выключателю. В более новой проводке, выполненной с использованием кабеля NM, провода будут иметь черную изоляцию и, вероятно, будут присоединены к латунным или медным винтовым клеммам вдоль одной или противоположных сторон корпуса переключателя.

   В некоторых конфигурациях (известных как петля переключателя) переключатель может быть подключен к черному и белому проводу, который помечен черной лентой, чтобы указать, что он служит проводом питания.

   Также может быть зеленый заземляющий винт, прикрепленный к оголенным медным заземляющим проводам цепи, но это не всегда так.

   В более старых выключателях провода могут иметь резиновую или тканевую изоляцию без какой-либо цветовой маркировки. Современная практика состоит в том, чтобы маркировать эти провода черной лентой, чтобы идентифицировать их как горячие провода. Если они не имеют цветовой кодировки, рекомендуется сделать это сейчас.

   Совет

   Если к настенному выключателю подключены три или четыре изолированных провода, а не два, вы имеете в виду не стандартный однополюсный выключатель, а трехпозиционный или четырехпозиционный. Эти переключатели используются для управления светильником с двух или более мест на стене. Вы все еще можете заменить этот переключатель, но вам нужно будет убедиться, что вы установили переключатель надлежащего типа, и вам нужно быть очень осторожным, чтобы подключить провода точно так же, как они подключены к старому переключателю.

   Ель / Кевин Норрис

4. Отсоедините и снимите переключатель

   Извлеките переключатель из коробки достаточно далеко, чтобы отверткой можно было дотянуться до винтовых клемм, затем отсоедините провода цепи. Осмотрите проволочную петлю на конце каждого провода. Если он надрезан или поврежден, отрежьте поврежденную часть провода, затем зачистите около 3/4 дюйма изоляции, чтобы обнажить новый медный провод.

   Если коммутатор имеет заземляющий винт, прикрепленный к проводам заземления цепи, также отвинтите это соединение.

   Ель / Кевин Норрис

5. Подсоедините провод заземления (при необходимости)

   Если у вашего старого коммутатора не было заземления, вам нужно будет присоединить заземляющий пигтейл к заземляющим проводам цепи. Другой конец косички будет подключен к клемме заземления на коммутаторе.

   Заземляющие косички доступны в виде коротких проводов с зеленой изоляцией, предназначенных для этой цели, или вы можете создать свой собственный косичку заземления, используя короткую длину оголенного медного или зеленого изолированного провода. Подсоедините один конец этой заземляющей косички к проводам цепи заземления в коробке. Обычно это включает в себя снятие проволочной гайки, соединяющей заземляющие провода цепи, затем связывание конца новой косички с этими проводами и повторное завинчивание проволочной гайки.

   Ель / Кевин Норрис

6. Подключить новый коммутатор

   Для подключения нового коммутатора необходимо выполнить три проводных соединения: косичку заземления и два соединения горячего провода. Сначала сформируйте С-образную петлю по часовой стрелке на конце каждой проволоки.

   Затем прикрепите свободный конец заземляющей косички к зеленому заземляющему винту на перемычке коммутатора. Оберните проволоку вокруг стержня винта, затем плотно затяните ее.

   Затем прикрепите два горячих провода к винтовым клеммам сбоку корпуса переключателя. Полностью затяните винты и потяните за них, чтобы убедиться, что они надежно закреплены.

   Совет

   В старых домах с металлическими коробками может оказаться целесообразным обмотать только что подключенный выключатель изолентой, чтобы закрыть точки подключения и провода. Это помогает избежать короткого замыкания в цепи, что иногда случается со старыми проводами и металлическими коробками.

   Ель / Кевин Норрис

7. Установите переключатель и крышку

   Аккуратно уложите провода в настенную коробку, затем закрепите коммутатор монтажными винтами, ввинченными в отверстия в коробке.

   Убедитесь, что переключатель расположен правой стороной вверх, чтобы маркировка ON/OFF читалась правильно. Аккуратно выровняйте коммутатор, чтобы он располагался вертикально в коробке, затем прикрепите накладку.

   Включите питание цепи на блоке автоматического выключателя, затем проверьте работу выключателя.


   Ель / Кевин Норрис

Когда следует обратиться к специалисту

Замена настенного выключателя является одним из самых простых способов ремонта домашней электросети, но каждый раз, когда вы работаете с электричеством, существует вероятность поражения электрическим током. Замена выключателя света — это проект, который лучше всего выполняется мастером-любителем с опытом ремонта электрооборудования и некоторым пониманием схем. Если это не относится к вам, возможно, вам лучше вызвать электрика для выполнения этой работы. И не бойтесь звонить профессионалу, если вы начнете ремонт, но обнаружите, что обстоятельства не такие, как вы ожидали.

Как заменить выключатель света

Выключатели света функциональны, да, но они могут выглядеть великолепно — вы будете удивлены, насколько эффективным может быть проект полной замены выключателя и розетки с точки зрения добавления последних штрихов, которые оживят каждую комнату. Вы также можете добавить отличные функции, такие как обнаружение движения.

Если вы занимаетесь ремонтом дома, то оплата электрику замены каждого выключателя света в вашем доме обойдется вам в копеечку. Это достаточно простая работа, которую можно выполнить самостоятельно, если у вас есть правильные инструменты и вы знаете, как безопасно изолировать цепи освещения. Это руководство расскажет вам все, что вам нужно знать, чтобы заменить сломанный выключатель света или изменить его внешний вид.

Нужно ли мне знать, как заменить сломанный выключатель света, или мне нужно заменить лампочку?

Может показаться глупым вопрос, но иногда люди забывают поменять лампочку. Итак, прежде чем копаться в потенциально опасных электрических цепях, попробуйте заменить лампочку. Здесь поможет наша статья «Как поменять лампочку». В нашей статье «Как починить выключатель света» также содержится полезная информация по устранению неполадок.

Безопасность превыше всего
Очень важно быть в безопасности при работе с электричеством. Вы должны убедиться, что вы правильно изолируете цепь, с которой работаете, и что вы трижды проверяете, что цепь не работает, прежде чем пытаться заменить.

Если вы не знаете, что делаете, вам, несомненно, следует поручить эту задачу квалифицированному электрику. Несчастные случаи с электричеством сетевого напряжения могут быть смертельными, поэтому не стоит рисковать.

Процедуры безопасной электрической изоляции
1. Если в вашем доме правильно подключена электропроводка (вы удивитесь, узнав, сколько домов не правильно), все схемы освещения должны быть изолированы от одной точки.

2. Хороший способ проверить это при включенном свете — подойти к блоку предохранителей или щитку и выключить автоматический выключатель на «освещении» или «освещении внизу» — или на любой другой цепи, к которой вы собираетесь подключиться. над чем работать. Это отключит подачу электроэнергии, например, только к освещению внизу, или ко всему освещению в вашем доме.

3. Если вы видите, что все ваши огни теперь выключены, это означает, что вы изолировали цепь.

4. Теперь проверьте освещение с помощью одобренного тестера напряжения – это точно скажет вам, что цепь освещения, с которой вы хотите работать, обесточена и безопасна для работы.

5. Конечно, если вы хотите быть на 1000% уверены, вы можете выключить большой красный автоматический выключатель, который отключит подачу электроэнергии во всем вашем доме. Однако это может доставить неудобства остальным членам вашей семьи, и вам придется сбросить все ваши часы, когда вы снова включите.

Прежде чем мы удалим ваш старый выключатель света, давайте поговорим о том, какой тип выключателя света вы заменяете, и какие типы выключателей света вы потенциально можете заменить.

Различные типы выключателей света

Настенные выключатели света могут содержать один, два, три или даже больше отдельных выключателей или групп, которые позволяют включать и выключать различные осветительные приборы в большой комнате или зоне из одного выключатель.

Что означают цифры «1» и «2» на задней стороне лицевой панели выключателя освещения?
1 и 2 — банды, упомянутые выше. Простой выключатель света с одной кнопкой называется «одноклавишным выключателем», что означает, что он управляет только одной функцией освещения. «2 группы» имеют две кнопки и управляют двумя функциями освещения и так далее.

Какой выключатель света мне нужен?
Вам понадобятся разные выключатели света в разных частях вашего дома. 1-клавишные переключатели подходят для большинства функций, но есть и другие варианты, о которых следует помнить. Например, диммерный выключатель в вашей гостиной может идеально подойти для ночных кинопросмотров по выходным. Посмотрите в Интернете доступные выключатели, а затем подумайте о потенциальных функциях, которые вы могли бы иметь в своем доме.

Функции и отделка выключателя света

От функционального белого пластика до стильной металлической отделки — доступно множество вариантов. Диммеры позволяют повышать и понижать уровень освещенности и могут иметь комбинированное или раздельное управление включением/выключением и диммированием, поэтому вам не нужно повторно регулировать уровень освещенности каждый раз, когда вы включаете свет. Они подключены так же, как стандартный выключатель.

Какие типы выключателей света можно использовать в ванной?
Поскольку электричество и вода могут быть опасной комбинацией, согласно строительным нормам Великобритании в ванных комнатах и/или душевых разрешается устанавливать только потолочные шнуровые выключатели.

Как заменить сломанный выключатель света

Начнем с основного руководства по замене сломанного выключателя света. Это также включает в себя, как заменить выключатель света, например, на аналогичный. пластик к пластику или металл к металлу.

Инструменты, которые вам понадобятся:

• Маленькая отвертка
• Одобренный тестер напряжения
• Ваш смартфон для фото проводки

Предупреждение: Если вы переходите с пластиковой лицевой панели выключателя света на металлическую лицевую панель, вы должны выполнить определенные действия, описанные в разделе «Безопасность превыше всего — заземление металлических выключателей света».

Как узнать, что мой выключатель света неисправен?

Если ваш выключатель света не включается и не выключается, независимо от того, сколько раз вы включаете или выключаете его или поворачиваете диммер, или вы замечаете, что головка тумблера или переключателя перемещается или не остается на своем месте, Ясно, что датчик неисправен и требует замены.

Как заменить простой выключатель света
Это простая задача — просто следуйте пошаговым инструкциям:
1. Изолируйте цепь освещения, с которой вы будете работать, используя описанные выше процедуры безопасности.

2. Проверьте исправность цепи освещения с помощью одобренного тестера напряжения.

3. Снимите лицевую панель выключателя света со стены и сфотографируйте проводку, когда будете прикреплять новую.

4. Сохраняйте оригинальные винты, так как вам, возможно, придется использовать их повторно. Это связано с тем, что современные фитинги поставляются с винтами метрического размера, а более старые фитинги могут иметь дюймовую резьбу.

5. Отвинтите маленькие винты на задней стороне выключателя света, чтобы освободить провода.

6. Возьмите новый выключатель света и выполните предыдущие шаги в обратном порядке, чтобы снова подключить провода в той же конфигурации, что и на фотографии.

7. Затяните маленькие винты и снова прикрепите к стене.

8. Снова включите цепь на автоматическом выключателе и проверьте новый выключатель света.

Безопасность превыше всего – заземление металлических выключателей света
Если вы переходите с пластиковой на металлическую лицевую панель выключателя света, очень важно «заземлить» вашу новую металлическую лицевую панель, чтобы защитить вас и вашу семью от поражения электрическим током, если свет переключатель когда-либо развивать неисправность, например. кусок проводки отсоединяется и касается металлической лицевой панели.

Что такое заземление?

В случае неисправности какой-либо электроустановки, включая ослабленный провод в выключателе света, вы можете получить удар электрическим током, если прикоснетесь к металлической детали под напряжением. Это потому, что электричество может использовать ваше тело как путь от активной части к земле.

По сути, электричество заряжено отрицательно и притягивается к земле, потому что земля заряжена положительно. Он всегда найдет кратчайший путь к земле.

«Заземление» выполняется электриками для защиты вас от поражения электрическим током путем создания пути (защитного проводника) для протекания тока короткого замыкания на землю. Это также приводит к тому, что защитное устройство (автоматический выключатель или предохранитель) отключает электрический ток в цепи, в которой возникла неисправность.

Например, если есть проблема с выключателем света, ток неисправности течет на землю через защитные (заземляющие) проводники. Ваш защитный предохранитель или автоматический выключатель также отключает электропитание выключателя освещения, что называется «отключением» выключателя. Выключатель света теперь защищен от поражения электрическим током любого, кто к нему прикоснется — вы должны немедленно выяснить причину срабатывания выключателя.

Как заземлить металлический выключатель света

Наиболее распространенная комбинация выключателя света представляет собой металлическую монтажную коробку или «заднюю коробку» внутри стены, соединенную с пластиковой лицевой панелью. В этом случае жила или жилы заземления должны быть подключены к клемме заземления задней коробки. Если это ваша текущая установка, и вы планируете оставить пластиковую лицевую панель, вам не нужно ничего делать.

Однако, если вы переходите на металлическую лицевую панель — что было большой тенденцией последних нескольких лет — вы должны прокладывать основную жилу заземления к лицевой панели, а не к задней коробке.

Предупреждение: Много лет назад было принято не включать заземляющий провод в цепи освещения. Итак, если вы выполните следующие несколько шагов и обнаружите, что провода заземления нет, то вы не сможете установить металлический выключатель света, так как это будет чрезвычайно опасно.

Вот что нужно сделать (при наличии провода заземления):

1. Изолируйте цепь или отключите электропитание всего дома (соблюдайте меры безопасности, описанные выше).

2. Проверьте обесточенную цепь с помощью одобренного тестера напряжения.

3. Теперь отвинтите пластиковый переключатель и потяните его вперед (винты сохраните)

4. Вероятно, вы увидите, что к вашему пластиковому переключателю подходят два провода – сфотографируйте, какой провод к какой клемме подходит.

5. Посмотрите на свою металлическую коробку внутри стены. Вы увидите зелено-желтый провод заземления, подключенный к задней коробке.

6. Опять же, если провод заземления отсутствует, прекратите свои действия и замените выключатель тока. Вам необходимо обратиться к профессиональному электрику.

7. Если вы видите основную жилу заземления, подключенную к задней коробке, вы можете отвинтить провода, подключенные к клеммам на лицевой панели старого коммутатора, и вытащить жилы из клемм.

8. Теперь отвинтите и снимите основную жилу заземления с клеммы задней коробки.

9. Подсоедините жилу заземления к клемме заземления на металлической лицевой панели.

10. Теперь вам нужно подключить два других провода к нужным клеммам (для этого посмотрите на фотографию старой установки).

11. Теперь вы можете проложить короткий зелено-желтый провод заземления от клеммы заземления на новой металлической лицевой панели к клемме заземления задней коробки. Это называется дополнительным заземлением и считается хорошей практикой большинством электриков, поскольку его функция состоит в том, чтобы обеспечить заземленный путь от лицевой панели к задней коробке — это уже делается с помощью металлических винтов, которые вы используете для крепления металлической лицевой панели к стене. . Но большинство электриков по-прежнему считают это хорошей практикой.

Как заменить выключатель света на датчик движения

Если вы просто хотите починить сломанный выключатель, вы найдете полезную информацию по устранению неполадок в нашей статье «Как починить выключатель света».

Выключатели с датчиком движения, с другой стороны, представляют собой более совершенные выключатели света, которые чаще используются в офисах и на складах. Датчик движения автоматически включает свет всякий раз, когда обнаруживает движение, и, безусловно, может быть удобен в доме — например, когда вы идете в гараж с чем-то тяжелым или в темное подсобное помещение с охапками белья.

Если выключатель с датчиком движения кажется очень полезным для вашего дома, первое, что вам нужно сделать, это проверить правильность проводки. А именно, вам нужен нейтральный провод, потому что для большинства датчиков движения требуется нейтральный провод, подключенный к ним.

Перед покупкой датчика движения:
Прежде чем купить датчик движения, проверьте две вещи:

1. Есть ли в задней части нулевой провод? Изолируйте цепь или выключите сетевое электричество красным выключателем в щитке. Нейтральный провод — это синий провод (или, если у вас старая проводка, черный провод), который, скорее всего, не будет подключен к терминалу. Имейте в виду, что ваша проводка может иметь неправильную цветовую маркировку, поэтому внимательно проверьте провода и клеммы, к которым они подключены, на лицевой панели и задней панели и убедитесь, что вы уверены, какие провода какие, прежде чем делать что-либо еще.

Если есть нейтральный провод, ура! Вы можете пойти и купить переключатель датчика движения и установить его, используя следующее пошаговое руководство. Если нет, вы должны убедиться, что переключатель, который вы покупаете, не требует нейтрали. Если это невозможно, датчик движения не подойдет для вас, если только профессионал не заменит вашу электрику.

2. Вам нужно знать, какой тип коммутатора у вас есть. Это 1-клавишный, 2-позиционный или 3-позиционный переключатель? Вам нужно будет сопоставить новый переключатель датчика движения со старым переключателем, чтобы он был правильно и безопасно подключен.

Как установить датчик движения (при наличии нейтрального провода)

Обратите внимание: точно следуйте инструкциям по установке датчика движения. Наше руководство следует использовать только в качестве резервного источника.

1. Изолируйте цепь, используя описанные выше процедуры безопасности.

2. Проверьте, что цепь обесточена.

3. Отвинтите выключатель тока от стены и вытащите его из задней коробки, чтобы вы могли видеть провода.

4. Найдите синий или черный провод, который не соединяется с вашей лицевой панелью. Это ваш нейтральный провод.

5. Теперь вы можете установить переключатель, как описано выше. Сфотографируйте текущие провода и соединения, затем открутите провода от клемм и снимите старую лицевую панель.

6. Подсоедините правильные провода к нужным клеммам в соответствии с инструкциями переключателя датчика движения, убедившись, что нейтраль подключена правильно.

7. Следуйте инструкциям вашего нового коммутатора, чтобы убедиться, что вы выполнили правильные процедуры заземления. Помните, что если лицевая панель металлическая, ее необходимо сначала заземлить, и рекомендуется установить дополнительный заземляющий провод обратно на заднюю коробку.

8. Прикрутите новую лицевую панель к стене, снова подключите питание и проверьте возможности нового источника света.

Убедитесь, что вы никогда не останетесь в темноте

Когда освещение, розетки и блоки предохранителей неожиданно выходят из строя, это может привести к полной остановке занятой семьи. Мы обеспечиваем электрическую аварийную защиту и аварийное покрытие для вашей проводки, сломанных розеток и любых поломок блока предохранителей, которые могут произойти. При наличии защиты наши домашние эксперты помогут убедиться, что неожиданные проблемы с электричеством не заставят вас ужинать в темноте.

Часто задаваемые вопросы

Нужен ли мне электрик для замены выключателя света?

Нет. Если вы заменяете сломанный выключатель света или аналогичный, это простая задача, требующая от вас только знания, как безопасно изолировать цепь, и некоторых основных инструментов. Если вы ремонтируете свой дом и переходите на металлические лицевые панели, вам нужно будет заземлить новую лицевую панель, что требует большего мастерства, но если вы компетентный мастер, это довольно простая работа.
