Как подцепить светодиодную ленту: все о подключении светодиолной ленты

Содержание

все о подключении светодиолной ленты

Напряжение в бытовой сети электроснабжения – 220 вольт. Светодиодные ленты, используемые для подсветки в интерьере, необходимо подключать исключительно через блок питания, который не только понижает подаваемое на ленту напряжение, но и сглаживает колебания переменного тока. Однако существуют led-ленты, которые содержат большое количество излучателей, а потому рассчитаны на уровень сетевого напряжения без какого-либо его понижения. О том, как подключить диодную ленту к 220 вольт, пойдет в этой статье.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.



Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.



У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.



Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.



Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

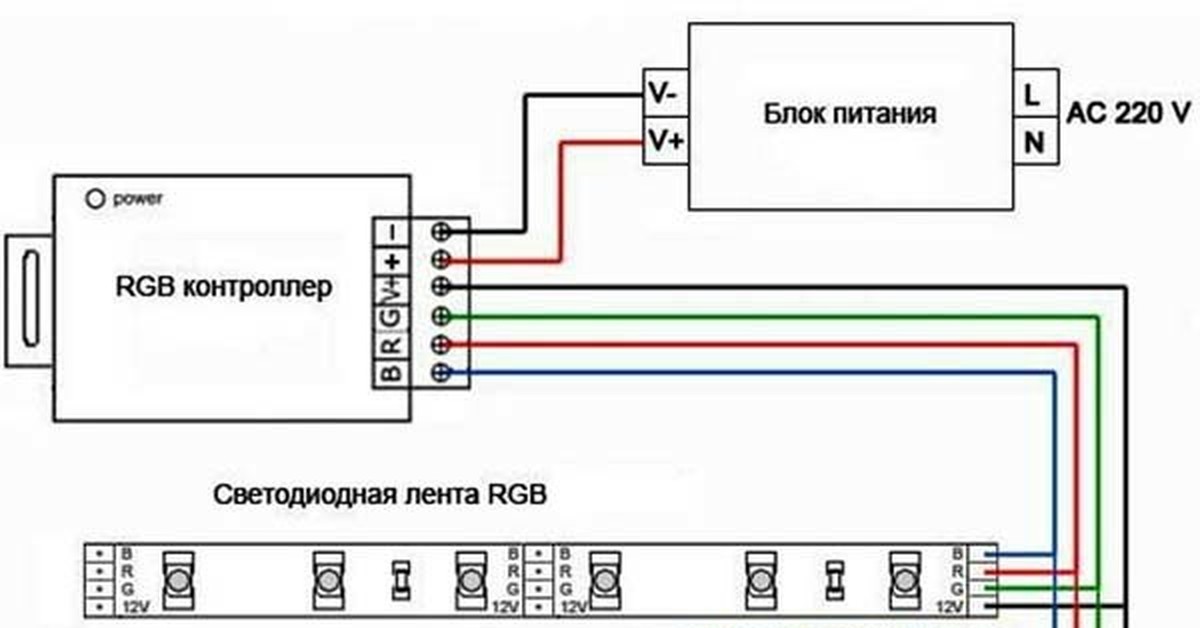

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.



Как подключить светодиодную ленту с меньшим напряжением к 220В

Кроме светодиодных лент на 220В, подключение которых осуществляется без блока питания, на рынке присутствуют led-ленты, рассчитанные на напряжение 12, 24 и 110 вольт, и таких изделий большинство. Как же подключать такие диодные ленты к 220 В?

Выше неоднократно упоминались так называемые блоки питания или адаптеры, и именно на них ложится такой функционал, как запитка светодиодной ленты от 220 вольт. Адаптеры представляют собой мини-трансформаторы, где присутствуют 2 катушки-обмотки. Соотношение количества витков этих катушек соответствует отношению входящего и исходящего напряжений. Поэтому у адаптеров показатели сетевого напряжения, с которым он может работать, и напряжения, которое он готов предоставлять для диодной ленты всегда детерминированы.

Современные адаптеры для led-излучателей обычно оснащены одновременно и выпрямителями, и контроллерами, а кроме того, еще и ограничителями силы тока. Именно поэтому такой блок и называют блоком управления. В итоге на выходе пользователь имеет электропитание, соответствующее потребностям его led-ленты, даже если у нее нестандартная длина.

Однако следует помнить, что если самостоятельно подсоединить светящуюся ленту, рассчитанную на 12-110 вольт к розетке без блока питания, то лента сгорит вне зависимости от того, был или нет в цепи выпрямитель.

Дело в том, что такое напряжение генерирует слишком большой для ленточного сечения проводки ток, в результате чего жилы очень быстро оплавятся.



Перед тем как подсоединить светодиодную ленту с меньшим напряжением к 220В, удостоверьтесь, что в цепи присутствует блок питания, чья мощность соответствует нормативу: совокупное потребление led-ленты + 25%.





Как подключить к 220 В светодиодную ленту на 12 или 24 В

Определяющим параметром здесь является потребляемая мощность. Длина ленты может быть самой разной, особенно если вы составляли ее из отдельных отрезков, спаивая их вместе, что очень сильно влияет на энергопотребление.

Потребляемая мощность зависит от двух параметров и имеет 2 основных ограничения:

  • Энергопотребление зависит от длины led-ленты, которая не должна превышать стандартную длину катушки в 5 метров.
  • Максимальную энергию для светящейся ленты задает блок питания. Именно он обеспечивает исходящее напряжение, которое является определяющим параметром электропитания.
    Поэтому перед тем, как подключить диодную ленту на 12 В к 220 В, следует взять в руки рулетку и точно измерить длину светящейся полосы, а еще лучше – пересчитать диоды, чтобы точно определить номинальную потребляемую мощность и подобрать для нее подходящий по выдаваемым показателям блок питания.

Если перед вами задача – как подключить несколько светодиодных лент к сети 220 В и при этом требуется запитать 2, 3 и более светодиодных лент, то здесь существует 2 варианта:

  1. Делается разводка в проводке на участке с сетевым напряжением 220 В – тогда для каждой ленты или отдельно подключаемого участка следует приобрести отдельный блок питания.
  2. Нужно приобрести блок питания с несколькими портами (разъемами) для параллельного подключения штекеров для питания лент. В этом случае совокупная мощность подключаемых лент должна соответствовать номинальной выдаваемой мощности блока питания.



Но общим правилом, которое нужно помнить перед тем, как подключить диодную ленту с любым напряжением к 220 В никогда не соединять ленты последовательно.



Читайте также статью о том, как соединить диодную ленту.



Основные ошибки при подключении светодиодной ленты к сети 220в

Разберем самые часто встречаемые ошибки при подключении диодной ленты к 220 В:

  • Запрещается удлинять ленты свыше стандартной длины – максимум 5 метров, припаивая к ним дополнительные отрезки. Ведь чем длиннее лента, тем большая энергия «течет» по жилам ее проводки. Если вы удлинните ленту, то соответственно, прибавите и потребителей на ленточную проводку. А значит, в ней могут возникнуть уже недопустимые токи, которые будут греть жилы и могут привести к их расплавлению.
  • Недопустимо подключать к блоку питания светодиодные ленты, соединенные последовательно, если их совокупная длина превышает 5 метров. Это запрещается даже в том случае, если блок питания способен обеспечить данное энергопотребление. Блок управления в данном случае играет роль максимального ограничителя подаваемой мощности. Но эта мощность может уже быть слишком большой для ленточной проводки. И никакие предохранители, находящиеся в блоке питания не смогут защитить от расплавления пластика ленты и потенциального короткого замыкания.
  • Перед тем как подключить диодную ленту меньшего напряжения к 220 Вольтам, зачастую приобретается блок питания с номинальной мощностью без 25%-ного задела. В итоге кристаллы сияют не в полную силу.
  • Светящиеся ленты, рассчитанные на 12 или же на 24 В, требуют соответствующих блоков питания. Невозможно подключить ленту на 24 В к блоку, выдающему только 12 В, а затем пытаться увеличить светимость кристаллов, обрезая отдельные участки ленты. Перед тем как подключить светодиодную ленту с меньшим напряжением к 220 В, следует убедиться, что все звенья цепи подходят друг другу по номинальным параметрам.

Такие задачи, как подключить светодиодные ленты на 220 Вольт имеют разные решения в зависимости от мощности лент. Для лент 220 не нужен блок питания, но отдельно придется приобретать контроллер-выпрямитель. При меньших расчетных уровнях напряжения блоки питания, как правило, уже оснащены и контроллерами, и выпрямителями, и предохранителями. Но главное – не соединять led-ленты с максимальными стандартными длинами последовательно. Это чревато возникновением пожароопасной ситуации.



2 способа — как подключить светодиодную ленту в машине. Откуда и как подать напряжение 12В. Прикуриватель и стабилизатор напряжения.

С момента появления светодиодного освещения его активно стали использовать во всех автомобилях.

При этом, кроме замены обычных ламп на диодные, многие умельцы нашли разнообразные способы применения и для светодиодной ленты. Причем, даже в тех местах, где подсветки и освещения никогда и не было.

Места подсветки в машине

Смонтировать дополнительное освещение в авто можно в нескольких ее частях и узлах:

  • приборная доска

Здесь можно обойтись совсем короткими отрезками, которые остались у вас после ремонта освещения в доме или квартире.

  • салон или двери машины

Также довольно частое применение — это подсветка дверей. Она загорается при их открывании и освещает выход из автомобиля.

  • фары

Такую подсветку еще прозвали «ангельские глаза». Просто пускаете ленту по периметру фар, причем не обязательно по всей окружности.

Помимо дизайна, это еще и улучшит ближний свет. Некоторые дорогие иномарки уже изначально идут с таким тюнингом.

А вот наши авто придется доделывать самостоятельно. Только имейте в виду, что фары в отличие от салона или кузова, можно подсвечивать светодиодными лентами белого или желтого цвета.

Здесь не должно быть разноцветной RGB радуги.

  • кузов

Лента монтируется на днище или порогах. В итоге получается эффект парения авто в воздухе над дорогой.

Только не приклеивайте светодиоды в месте установки домкрата. Иначе это будет одноразовая подсветка, до первого подъема машины при ремонтных работах.

Все эти подсветки можно сделать своими руками и подключить двумя способами:

  • напрямую от прикуривателя или проводов 12В
  • через отдельный источник питания

Самое главное, правильно подобрать источник питания и саму светодиодную ленту.

Подробнее

Подключение от прикуривателя

Сетевое напряжение в автомобиле 12В. По крайне мере, таким оно должно быть теоретически.

Однако в реальности, данное значение запросто может превышать 14В и более.
Светодиодная лента, которая изначально рассчитана на 12 вольт, очень не любит перенапряжение.

Из-за этого выходят из строя и перегорают кристаллы светодиодов.

Поэтому подключать такую ленту напрямую к автомобильному прикуривателю, аккумулятору или существующим уже проложенным проводам не рекомендуется.

Обратите внимание, что разного рода зарядки для мобильных телефонов от прикуривателя также не подойдут. У них выходное напряжение обычно около 5В, а вам нужны стабильные 12В.

Некоторые пытаются исхитриться и искусственно понизить напряжение. Для этого заранее просчитывают потребление подсветки и подключают перед лентой мощное сопротивление.

Расчет можно выполнить по формуле:

Таким образом подбирается резистор и впаивается в схему. В итоге напряжение питания на ленте падает на два и более вольт. Все это дело после расчетов нужно фактически перепроверять замерами мультиметром или тестером.

Такой способ имеет ряд недостатков. Кроме того, что это долгая процедура, еще и сопротивление будет существенно греться.

Стабилизатор напряжения

Поэтому лучший вариант — это использование стабилизатора. Если немного разбираетесь в электронике, схему можно собрать самостоятельно.

И уже через нее подключить все светодиодные источники освещения. При этом не стоит путать драйвер с блоком питания.

Основная задача драйвера — стабилизировать ток. Напряжение на нем может как повышаться так и понижаться.

А блок — это в первую очередь источник стабильного напряжения.

Для подключения светодиодной ленты в машине, вам необходим именно блок питания.

Поэтому применять микросхемы, которые используют для светодиодных ламп нельзя. Подключить этот блок можно не только от прикуривателя, но и вообще в любом месте авто, куда доходят провода 12В.

Ранее такой стабилизатор собирался на микросхеме типа КРЕН 7812.

Подключение довольно не замысловатое. Слева это плюсовой вход. Средний контакт — общая масса. Правый — выход на ленту.

Однако из-за постоянного перегрева, сейчас стали использовать импульсные источники. Для них уже не нужны огромные радиаторы охлаждения, да и мощность у них по более.

Импульсный блок питания

Питание, что на один, что на другой стабилизатор рекомендуется подключать через предохранители.

Если вы не радиолюбитель и не знакомы с пайкой схем, да и заморачиваться с этим делом нет желания, можете купить уже готовый стабилизатор.

При том, что стоят они на сайте AliExpress очень дешево. Буквально один-два доллара. Представляют из себя миниатюрную коробочку на основе микросхемы «LM2596».

Найти их в разнообразном количестве можно здесь.

Такой стабилизатор практически не требует никакой настройки, просто припаиваете провода на вход и выход и пускаете их на ленту.

Рассчитан он на ток до 1,5А, а значит через него можно подключать светодиодные ленты мощностью до 20Вт.

Как соединить светодиодную ленту между собой?

Светодиодные ленты либо ленты LED в наши дни представляют собой довольно популярный метод обустройства подсветки интерьера дома или квартиры. Учитывая, что поверхность такой ленты сзади является самоклеящейся, ее закрепление осуществляется очень быстро и легко. Но часто бывает так, что существует необходимость соединить между собой отрезки одной ленты, либо порванную ленту с другой, либо несколько частей от разных приспособлений подобного типа.

Попытаемся разобраться, как реализуется такая схема подключения, что требуется для этого знать и какие методики соединения таких элементов между собой существуют.

Как соединить две ленты между собой?

Следует сказать, что существует возможность присоединить 2 ленты друг к другу разными способами. Это можно сделать при помощи пайки, а также без ее использования. Рассмотрим оба варианта такого типа соединения и проанализируем достоинства и недостатки каждого их этих методов.

С помощью пайки

Если говорить о методе с применением пайки, то в этом случае соединять диодную ленту можно беспроводным способом либо с использованием провода. Если был выбран беспроводной метод пайки, то реализуется он по следующему алгоритму.

  • Сначала требуется произвести подготовку к работе паяльника. Хорошо, если в нем присутствует регулировка температуры. В таком случае требуется выставить его нагрев до 350 градусов по Цельсию. Если же функции регулировки нет, то следует внимательно контролировать устройство, чтобы оно не нагревалось больше указанного уровня температуры. В противном случае может произойти поломка всей ленты.
  • Лучше всего будет применить припой потоньше с канифолью. Перед началом работы кончик паяльника следует очистить от следов старой канифоли, а также от нагара с применением щетки из металла. Потом жало требуется протереть увлажненной губкой.
  • Чтобы нить светодиодов не ездила в разные стороны во время работы, ее следует зафиксировать на поверхности при помощи липкой ленты.
  • Кончики кусков ленты требуется хорошо зачистить, предварительно убрал покрытие из силикона. От него должны быть зачищены все контакты, иначе произвести работы правильно будет попросту невозможно. Все манипуляции лучше проводить острым канцелярским ножом.
  • Контакты на обоих кусках следует хорошо залужить тончайшим слоем припоя.
  • Лучше производить стыковку внахлест, немного накладывая части одну на другую. Надежно спаиваем все точки соединения, чтобы припой расплавился полностью, после чего следует дать ленте немного высохнуть.
  • Когда все подсохло, можно подключить нить к 220 В сети. Если все было сделано правильно, то все светодиоды будут гореть. Но если света нет, присутствуют дым и искры – где-то в пайке была допущена ошибка.
  • Если все сделано верно, то участки стыка требуется хорошо заизолировать.

Если было решено использовать провод, то алгоритм тут будет аналогичным при первых 4 шагах. А вот далее потребуется кабель. Лучше всего применить изделие из меди с диаметром 0,8 миллиметра. Самое важное, чтобы сечение было аналогичным. Минимальная его длина должна быть не менее 10 миллиметров.

  • Сначала необходимо убрать с изделия покрытие и провести залуживание концов. После этого контакты на частях ленты требуется совместить вместе и каждый из кончиков соединительного провода припаять к контактной паре.
  • Далее провода следует загнуть под 90-градусным углом, после чего припаять к контактам ленты LED.
  • Когда все немного просохнет, устройство можно включить в сеть и проверить, все ли хорошо. Провода остается качественно заизолировать и надеть термоусадочную трубку для хорошей защиты.

После этого такую ленту можно установить в любом месте.

Кстати, место, где осуществлялась пайка, можно расположить в углу, чтобы в какой-то мере снизить вероятность воздействия на это место.

Без пайки

Если решено по каким-то причинам обойтись без паяльника, то соединение отдельных LED-лент между собой можно осуществить с помощью коннекторов. Так называются спецприспособления, имеющие пару гнезд. Их применяют для соединения одножильных проводов из меди. Каждое гнездо оснащено специальным механизмом, что позволяет крепко и надежно прижимать концы проводников LED-лент, объединяя жилы в единую электроцепь.

Алгоритм соединения таким методом диодной ленты будет следующим.

  • Каждую ленту требуется разделить перфорацией либо маркером на одинаковые куски по 5 сантиметров. Разрез можно будет делать только в намеченных местах. Также именно тут лучше всего осуществлять зачистку проводниковых жил цепи.
  • Каждое коннекторное гнездо предназначается, чтобы закрепить там кончик ленты. Но перед ее соединением с коннектором требуется произвести зачистку каждой жилы. Для этого, применяя нож монтажного типа, необходимо с лицевой стороны убрать ламинирующий слой из силикона, а с другой стороны – клеящее покрытие, чтобы обнажить все проводники электроцепи.
  • На коннекторном гнезде требуется приподнять пластину, отвечающую за прижим, после чего установить туда уже подготовленный конец светодиодной ленты прямо по направляющим канавкам.
  • Теперь нужно продвинуть кончик как можно больше вперед, чтобы произошла максимально плотная фиксация и получилось надежное и быстрое соединение. После этого прижимную пластину закрывают.

Точно по такому же принципу соединяют и следующий кусок ленты. Подобный тип соединения имеет как свои сильные стороны, так и минусы. Из преимуществ можно назвать:

  • соединение лент с применением коннекторов осуществляется в течение буквально 1 минуты;
  • если человек не уверен в собственных навыках обращения с паяльником, то в этом случае ошибиться попросту невозможно;
  • есть гарантия того, что коннекторы позволят сформировать максимально надежное соединение всех элементов.

Если говорить о недостатках, то следует назвать следующие факторы.

  • Такой тип соединения не создает видимости единой ленты. То есть речь о том, что между двумя отрезками, что требуется соединить, будет некоторый промежуток. Сам по себе коннектор является парой гнезд, соединенных между собой 1-жильными проводами. Поэтому даже если гнезда концов лент рядом и можно будет расположить, то все равно между сияющими диодами будет заметен промежуток минимум в пару коннекторных гнезд.
  • Перед присоединением дополнительного куска диодной ленты к уже сделанному участку следует убедиться, что блок питания рассчитан на нагрузку, которая будет образоваться. Выход за ее пределы – самая распространенная ошибка при всех методах наращивания длины подобной ленты.

Но именно при коннекторном способе она проявляется чаще, ведь блоки перегреваются и ломаются.

Как подсоединить светодиодную ленту к блоку питания или контроллеру?

Вопрос подключения рассматриваемого устройства к блоку питания на 12 вольт либо контроллеру не менее важен. Сделать это можно несколькими способами без использования паяльника. В первом случае потребуется купить уже готовый кабель, где с одной стороны имеется коннектор для подсоединения к ленте, а с другой – либо силовой разъем типа «мама», либо соответствующий соединитель многоштырькового типа.

Минусом такого метода присоединения будет ограничение по длине готовых соединительных проводов, что имеются в продаже.

Второй метод предполагает изготовление шнура питания своими руками. Для этого потребуется:

  • провод требуемой длины;
  • силовой разъем типа «мама», оснащенный винтовыми обжимными контактами;
  • прямой коннектор для соединения с проводом ленты.

Алгоритм изготовления будет следующим:

  • производим укладку в прорези коннектора кончиков проводов, после чего закрываем крышку и обжимаем ее, применяя плоскогубцы;
  • свободные хвосты следует зачистить от изоляции, установить их в дырки силового разъема, после чего произвести их зажимание винтами фиксации;
  • присоединяем полученный шнур к LED-ленте, не забывая о соблюдении полярности.

Если требуется создать последовательное или параллельное соединение, то это можно сделать и при помощи контроллера. Если к ленте уже припаяны кабели с ответной частью разъема, что есть на контроллере, то там все будет просто сделать.

Для этого сочленяем разъемы с учетом ключа, после чего подключение будет сформировано.

Полезные советы

Если говорить о полезных советах и рекомендациях, то следует сказать о следующих моментах.

  • Рассматриваемое устройство нельзя назвать максимально надежным, поэтому лучше всего производить его установку с учетом того, что может произойти обрыв и его придется демонтировать для ремонта.
  • На обратной стороне приспособления присутствует липкий слой с защитной пленкой, что является съемной. Для закрепления ленты в выбранном месте требуется просто убрать пленку и сильно прижать изделие к тому месту, где его планируется закрепить. Если поверхность будет не ровной, а, скажем, шероховатой, то пленка будет плохо прилипать и со временем отпадет. Поэтому, чтобы было надежнее, можно заранее приклеить на место монтажа ленты полосу двухстороннего скотча, после чего прикреплять саму ленту.
  • Существуют специальные профили, выполненные из алюминия. Их на поверхность крепят при помощи саморезов, после чего на него приклеивают ленту. Такой профиль также комплектуется пластиковым рассеивателем, что позволяет скрывать светодиоды и делать поток света более равномерным. Правда, цена таких профилей больше, чем стоит сама лента. Поэтому будет проще воспользоваться самым обычным пластиковым уголком, что крепится на поверхность простыми жидкими гвоздями.
  • Если требуется сделать подсветку натяжного либо простого потолка, то лучше всего будет скрыть ленту за багетом, плинтусом либо молдингом.
  • Если собираетесь применять мощный блок питания, то следует учесть, что их часто оснащают кулерами для охлаждения. И во время работы они издают некоторый шум, который может создавать определенный дискомфорт. Этот момент следует учитывать при монтаже в различных комнатах или помещениях, где могут находиться люди, очень чувствительные к этому моменту.

О том, как правильно паять светодиодную ленту, вы можете узнать из видео ниже.

Гайд по адресной светодиодной ленте

Итак, данный гайд посвящен адресной светодиодной ленте, я решил сделать его познавательным и подробным, поэтому дойдя до пункта “типичные ошибки и неисправности” вы сможете диагностировать и успешно излечить косорукость сборки даже не читая вышеупомянутого пункта. Что такое адресная лента? Рассмотрим эволюцию светодиодных лент.

Обычная светодиодная лента представляет собой ленту с напаянными светодиодами и резисторами, на питание имеет два провода: плюс и минус. Напряжение бывает разное: 5 и 12 вольт постоянки и 220 переменки. Да, в розетку. Для 5 и 12 вольтовых лент нужно использовать блоки питания. Светит такая лента одним цветом, которой зависит от светодиодов.

RGB светодиодная лента. На этой ленте стоят ргб (читай эргэбэ – Рэд Грин Блю) светодиоды. Такой светодиод имеет уже 4 выхода, один общий +12 (анод), и три минуса (катода) на каждый цвет, т.е. внутри одного светодиода находится три светодиода разных цветов. Соответственно такие же выходы имеет и лента: 12, G, R, B. Подавая питание на общий 12 и любой из цветов, мы включаем этот цвет. Подадим на все три – получим белый, зелёный и красный дадут жёлтый, и так далее. Для таких лент существуют контроллеры с пультами, типичный контроллер представляет собой три полевых транзистора на каждый цвет и микроконтроллер, который управляет транзисторами, таким образом давая возможность включить любой цвет. И, как вы уже поняли, да, управлять такой лентой с ардуино очень просто. Берем три полевика, и ШИМим их analogWrit’ом, изи бризи.

Адресная светодиодная лента, вершина эволюции лент. Представляет собой ленту из адресных диодов, один такой светодиод состоит из RGB светодиода и контроллера. Да, внутри светодиода уже находится контроллер с тремя транзисторными выходами! Внутри каждого! Ну дают китайцы блэт! Благодаря такой начинке у нас есть возможность управлять цветом (то бишь яркостью r g b) любого светодиода в ленте и создавать потрясающие эффекты. Адресная лента может иметь 3-4 контакта для подключения, два из них всегда питание (5V и GND например), и остальные (один или два) – логические, для управления.

Лента “умная” и управляется по специальному цифровому протоколу. Это означает, что если просто воткнуть в ленту питание не произойдет ровным счётом ничего, то есть проверить ленту без управляющего контроллера нельзя. Если вы потрогаете цифровой вход ленты, то скорее всего несколько светодиодов загорятся случайными цветами, потому что вы вносите случайные помехи, которые воспринимаются контроллерами диодов как команды. Для управления лентой используются готовые контроллеры, но гораздо интереснее рулить лентой вручную, используя, например, платформу ардуино, для чего ленту нужно правильно подключить. И вот тут есть несколько критических моментов:

Подключение светодиодных лент — советы электрика

Монтаж и подключение светодиодной ленты через блок питания 12-24 Вольт

Есть две основные причины выхода из строя светодиодной подсветки:

  • не качественные светодиоды и блоки питания
  • не правильный монтаж и подключение с ошибками

Вот основные три правила и ошибки, на которые нужно обращать внимание в первую очередь.

Она даже продается катушками этого метража. А что если вам нужно подключить 10 или 15м? Казалось бы, подсоединил конец первого куска с началом второго и готово. Однако такое подключение запрещается. Почему так принято?

Потому что пять метров – это расчетная длина, которую могут выдержать токоведущие дорожки ленты. При большей длине, нагрузка будет превышать допустимую и лента обязательно выйдет из строя. Кроме того, будет наблюдаться неравномерность свечения. В начале ленты светодиоды будут светить ярко, а в конце гораздо тусклее.

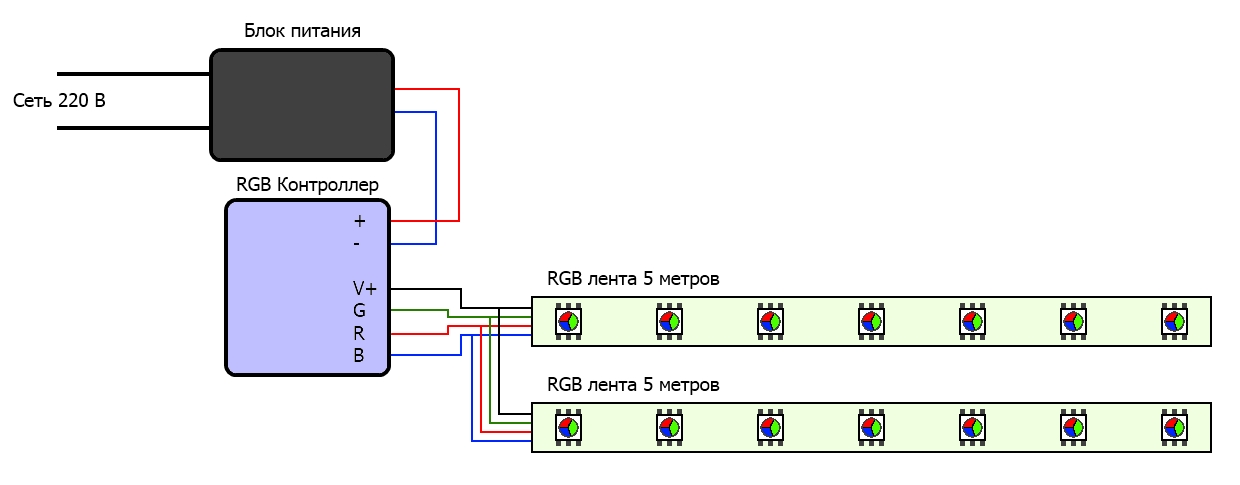

Вот так будет выглядеть схема параллельного подключения светодиодных лент длиной превышающих допустимую:

Обратите внимание

При этом подключать ленту можно как с двух сторон, так и с одной. Подключение с двух сторон позволяет уменьшить нагрузку на токовые дорожки, а также помогает избежать неравномерности свечения в начале и конце ленты.

Особенно это важно на мощной ленте – свыше 9,6Вт/метр. Именно так советуют подключать профессионалы, которые занимаются установкой светодиодной продукцией долгие годы. Единственный жирный минус – приходится тащить дополнительные провода вдоль всего освещения.

Во время работы лента нагревается, и эта температура отрицательно влияет на сами светодиоды. Они попросту перегреваются и начинают терять яркость, постепенно деградируя и разрушаясь.

Таким образом лента, которая могла бы спокойно проработать 5-10 лет, без профиля перегорит у вас через год, а может даже и раньше. Поэтому использование алюминиевого профиля в светодиодной подсветке обязательно.

Единственная лента, где можно обойтись без него – это SMD 3528. Она маломощная, всего 4,8Вт на 1м и не столь требовательна к теплоотводу.

Особенно нуждаются в теплоотводе ленты залитые сверху силиконом. В них теплоотдача происходит только через подложку, снизу. А этого бывает иногда недостаточно. Если вы еще наклеите ее на какой-нибудь пластик или дерево, то здесь вообще никакого охлаждения не будет.

Правильный выбор блока питания это гарантия долговременной и безопасной работы всей подсветки.

Только в этом случае он будет работать нормально. Если вы подберете его впритык, ровно по мощности всех светодиодов, то блок будет постоянно трудиться на своем пределе. Естественно такая работа скажется на продолжительности эксплуатации. Поэтому всегда давайте ему запас.

Для монтажа освещения с помощью светодиодной ленты вам понадобится:

  • бухта светодиодной ленты. Необходимую длину отрежете в процессе монтажа.
  • трехжильный кабель ВВГнг-Ls сечением 1,5мм2
  • блок питания
  • диммер и пульт управления
  • монтажный провод ПуГВ. Лучше всего взять с разноцветной изоляцией красного и черного цветов. Сечение также 1,5мм2

Если у вас не выполнены эл.монтажные работы, то предварительно необходимо подвести напряжение 220В к месту подключения ленты. Для этого штробите стену, либо укладываете кабельный канал и протягиваете по нему трехжильный кабель ВВГнг-Ls 3*1,5. Ведете его непосредственно до той распредкоробки, где будет подключаться питание светодиодной ленты.

Можно использовать существующую распаечную коробку, где подключено основное освещение. Главное чтобы место позволяло свободно подключить дополнительные провода и клеммники.

Выключатель на светодиодную ленту желательно устанавливать именно на провода 220 Вольт, а не перед лентой на отходящие 12-24В. В этом случае блок не будет работать постоянно. Тем более, импульсным блокам работать без нагрузки противопоказано. К тому же так будет выше уровень безопасности.

Важно

Предварительно проверьте и не перепутайте фазу, ноль и землю. Чаще всего, ноль бывает синего цвета, заземляющая жила – желто-зеленого, а фазная – любых других расцветок.
Но доверять только цветовой маркировке нельзя! Более подробно как без ошибок отличить ноль и фазу можно ознакомиться в статье “Как определить фазу и ноль в электропроводке”.

Далее нужно от этой распредкоробки в штробе, гофрорукаве или в кабельном канале проложить кабель к будущему месту установки блока питания. Для его размещения монтируете удобную полочку. Изготовить ее можно из кусков фанеры или гипсокартона. Рядом размещаете и диммер.

Протянув кабель до блока, можно приступать непосредственно к подключению проводов.

  • фазный провод подсоединяете к разъему L
  • жилу синего цвета – нулевую, к клемме N
  • желто-зеленую – к клемме обозначенную как Pe или значком заземления

Теперь необходимо подключить диммер. Здесь применяйте гибкий монтажный провод ПуГВ 1,5мм2 разных цветов. Например черный (для минусовых контактов) и красный (для плюсовых).

  • отмеряете и отрезаете необходимого размера провода
  • зачищаете концы и опрессовываете их наконечниками НШВИ

В первую очередь подключаете концы со стороны блока питания. Минусовой провод (черного цвета) соединяете с клеммой имеющей маркировку –V. Плюсовой провод (красного цвета) с клеммой промаркированной как +V.

Оба провода должны подключаться к диммеру со стороны Power IN (входное питание). Провод красного цвета подключаете на диммере к плюсовой клемме DC+, а другой провод к клемме минус DC-

Далее опять идут монтажные работы по прокладке провода. Протягиваете его в гофре от диммера, до места подключения к светодиодной ленте. Используйте тот же самый ПуГВ. При превышении общей длины светодиодной ленты и подсветки более 5 метров, ленты подключаются параллельно. Причем к каждой из них подводится отдельное питание.

Приступаете к подключению проводов к клеммам диммера. Они обычно имеют надпись и обозначаются как Output Led. Для надежного контакта зачищенные концы жил лучше обжать наконечниками.

  • на клеммы V- заводятся жилы черного цвета

С обратного конца с этих же проводов снимается изоляция, они также обжимаются и при необходимости маркируются аналогичным образом.

Можно переходить к монтажу самой ленты. Для этого ее нужно отмерить и разрезать на нужные куски. Сделать это можно не в любом месте, а только там, где нанесен пунктир или нарисованы ножницы.

После резки, провода можно припаять к специальным контактам на ленте. Для этих же целей, а также для соединения отдельных кусков ленты друг с другом можно применить и коннекторы.

Ищите минусовой контакт и подсоединяете туда провода черного цвета. К контакту плюс идет соответственно другой провод – красный. Не разогревайте паяльник до максимума, иначе легко пережжете подложку. Рекомендуемое время пайки – до 10 сек.

Противоположные концы также зачищаются и на них устанавливаются наконечники НШВИ.

Еще раз запомните, что для лучшего охлаждения укладывать светодиодную ленту нужно только на профиль из алюминия. Монтируется он заранее.

После всех этих работ все жилы проводов выводятся в одно место и подключаются к соответствующим питающим проводам, с соблюдением фазировки (плюсовых и минусовых контактов).

Подключение лучше всего выполнять через клеммы Wago.

На этом монтаж можно считать законченным и закрыть всю конструкцию потолочным багетом.

Источники – https://cable.ru, Кабель.РФ

Источник: https://domikelectrica.ru/montazh-i-podklyuchenie-svetodiodnoj-lenty/

Подключение светодиодной ленты через блок питания

Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию.

Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму.

Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.

Совет

За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.

С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.

На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).

Как подключить светодиодную ленту в домашних условиях

В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров.

Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере.

С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т. д.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке.

Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два.

Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте.

Обратите внимание

В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров.

Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

На что следует обратить внимание перед подключением светодиодной ленты

1. Длина ленты.

Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.

2. Соблюдайте полярность.

В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт – она просто не включится, поэтому можно смело менять подключение питающих проводов.

3. Резка ленты.

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, линия реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.

Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем линии, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.

4. Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.

Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.

Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.

Важно

Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов – соединительных коннекторов. Об этом мы расскажем в одной из следующих статей.

А так коннектор выглядит в закрытом виде. Получается очень аккуратно.

Место соединения двух кусков ленты пайкой

Все три куска подключаем последовательно

Подключение светодиодной ленты к сети 220в схема

После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

1) Схема один блок питания – одна лента стандартной длины

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения.

Если проводов нет, то их необходимо припаять самостоятельно.

Для этого, берём многожильные провода разных цветов (красный – “+”, чёрный – “-“), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.

Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку)

Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.

В этом случае остаётся один единственный выход – один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их. Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно.

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).

Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более.

Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая.

Это получается не правильная схема подключения и так делать категорически нельзя.

Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.

Совет

Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.

Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.

Похожие материалы на сайте:

  • 1) Как устроена энергосберегающая лампа

Источник: https://electricvdome.ru/osvechenie/podklyuchenie-svetodiodnoj-lenty.html

Подключение светодиодной ленты к сети 220В схема

Содержание:

Устройство подсветки деталей интерьера очень часто выполняется с помощью светодиодных лент. Они отличаются высокой экономичностью, могут быть одноцветными или многоцветными.

Каждый тип этих источников освещения имеет свои особенности, в том числе и схема подключения светодиодной ленты к сети 220 В которая используется в жилых помещениях.

Основной отличительной чертой таких лент является возможность их разреза только через 1 метр, а в определенных условиях – и через 0,5 метра. При подключении нужно обращать внимание на соблюдение полярности в процессе соединения проводников между собой.

Работа LED лент от сети 220 вольт

Большинство изделий данного типа рассчитаны на подключение к сетям постоянного тока с напряжением 12 вольт.

Таким образом, питание светодиодных лент осуществляется, преимущественно, с помощью специального блока питания.

Однако существуют схемы, позволяющие выполнять подключение данных источников света к сети с напряжением 220 вольт. Для того чтобы эта операция завершилась успехом, необходимо произвести определенную доработку.

С этой целью пятиметровая светодиодная лента 12 вольт, разрезается на 20 равных частей. Разрезы выполняются в специально отмеченных местах, в противном случае, несколько светодиодов выпадут из общей схемы и не будут работать. Для выпрямления напряжения в 220 вольт применяется диодный мост.

Части ленты соединяются между собой таким образом, чтобы плюсовое значение одного отрезка соединялось с минусовым выходом следующего отрезка.

Если в процессе эксплуатации светодиоды немного мерцают, в схему обязательно включается конденсатор. Величина тока, протекающего по дорожкам ленты, нужно обязательно контролировать.

Если это значение превышает норму, в схему включаются дополнительные резисторы или части изделия.

Как подключить светодиодную ленту к блоку питания 12 вольт

Номинальное напряжение светодиодных лент составляет 12 или 24 вольта. Поэтому их эксплуатация возможна только с применением импульсного блока питания. Он осуществляет понижение напряжения, а на выходе образуется постоянный ток. Подключение светодиодной ленты к блоку питания выполняется через соответствующие полюса, обозначенные маркировкой «плюс» и «минус».

Мощность каждой ленты может быть различной, в зависимости от количества светодиодов. В соответствии с этим параметром выбирается наиболее подходящий блок питания.

Обратите внимание

Если мощность ленты и технические характеристики блока не совпадают, это может привести к тусклому свечению светодиодов или выходу из строя самого прибора в результате перегрузки.

Чтобы рассчитать характеристики блока питания, к значению мощности нужно добавить от 20 до 30%, компенсирующих потери, возникающие за счет длины проводников. Таким образом, при мощности ленты 24 ватта, понадобится выпрямитель, мощность которого составляет 32 Вт.

Наиболее простым вариантом является подключение одноцветной светодиодной ленты к выбранному блоку питания. Стандартную пятиметровую полосу нужно просто подключить к соответствующим выходам выпрямителя с обозначенной маркировкой полярности тока.

Соединение проводов с контактами ленты осуществляется методом пайки. С этой целью используется паяльник с малой мощностью, чтобы избежать повреждения изделия. В случае необходимости соединительный проводник можно удлинить жилами сечением 1,5 мм2.

В большинстве схем красный цвет провода означает плюс, а черный или синий – минус.

Подключение одноцветных лент имеет специфические особенности. Например, нельзя подключать последовательно два изделия. Это приведет к отсутствию нормального свечения на второй ленте.

Кроме того, токоведущие дорожки первой полоски могут перегреться, что приведет к выходу из строя светодиодов. Наиболее корректное подключение осуществляется путем параллельного соединения светодиодных лент.

В этом случае соединение второй полосы выполняется с помощью отдельных проводов, подключенных напрямую к блоку питания через удлиняющий проводник.

Как подключить светодиодную ленту к 220 без блока питания

Светодиодные полосы освещения, изготовленные в заводских условиях, рассчитаны на совместную эксплуатацию с блоком питания. Данное устройство преобразует переменный ток домашней сети в постоянный. При этом, напряжение понижается с 220 до 12 вольт. Однако, в определенных условиях, возможно подключение таких приборов освещения непосредственно в сеть, напряжением 220 вольт.

Для правильного выполнения такого подключения 12-тивольтовую полосу, длиной 5 метров, нужно разрезать на 20 частей. В дальнейшем, переменный ток 220 вольт выпрямляется с помощью диодного моста, включенного в общую схему.

Важно

Далее все части ленты последовательно соединяются между собой разноименными полюсами. То есть плюс соединяется с минусом и, наоборот. В некоторых случаях может появиться мерцание, частота которого составляет 25 Гц.

Оно убирается с помощью конденсатора на 5-10 мф, на 300 В, смонтированного в общую систему.

Подключение с контроллером

Многоцветные светодиодные ленты могут использоваться не только для освещения, но и в качестве дополнительного украшения интерьера помещения. Они разделены на группы и управляются с помощью пульта и специального контроллера. Таким образом, в схему добавляются дополнительные элементы.

Цветовая гамма передается тремя цветами. Это красный (Red), зеленый (Green) и синий (Blue). Поэтому разноцветные светодиодные ленты относятся к типу RGB. В каждой полосе имеются три группы светодиодов, которые светятся этими тремя цветами.

У светодиодов одинакового цвета отсутствуют схематические связи между собой.

У каждой группы имеется свой собственный выход, поэтому любая лента оборудована четырьмя контактами, три из которых соответствуют группам цветов, а один служит для подачи питания.

При подключении всех трех управляемых контактов к общему сигнальному выходу получится белый цвет. Если включить их по одному, они будут давать только красный, синий или зеленый цвет.

Для получения различных оттенков и управления ими, светодиодная лента должна подключаться через контроллер. Контроллер обеспечивает одновременное включение всех трех линий.

Однако интенсивность сигнала в каждом канале будет различной.

По типу управления эти устройства могут быть механическими или электронными. В первом случае коммутация осуществляется вручную, например, с помощью обычного трехклавишного выключателя. Главным недостатком этого способа считается существенное ограничение спектра цветовых эффектов.

Совет

Электронные контроллеры обеспечивают управление не только количеством имеющихся светодиодов. Они регулируют интенсивность их свечения. Эти приборы могут быть оборудованы одним или несколькими каналами, в зависимости от количества лент, подлежащих управлению.

У каждого контроллера имеется отдельный выход в виде провода с чувствительным элементом на конце. Он необходим для регулировки света пультом управления.

Как подключить светодиодную ленту через выключатель

Наиболее простой схемой считается подключение от выключателя к блоку питания, а затем к светодиодной ленте. Таким образом, включение и выключение подсветки происходит с помощью обычного выключателя.

Подключение выполняется очень просто. К обычному выключателю, находящемуся в домашней сети 220 вольт, подключается блок питания.

При этом фазный провод подключается к входному коричневому проводнику L, а нулевой провод соединяется с проводником N синего цвета. Затем блок питания соединяется со светодиодной лентой.

В этом случае необходимо строгое соблюдение полярности, чтобы плюс соединялся с плюсом, а минус – с минусом.

Размещение блока питания рекомендуется выполнять максимально близко к ленте. Длина прокладываемого кабеля не должна превышать 7 метров, в противном случае яркость свечения может значительно уменьшиться. Если все же возникла необходимость в прокладке слишком длинной линии, необходимо использовать проводник с увеличенным сечением жил.

Использование совместно с диммером

После того как осветительные приборы подключены, необходимо отрегулировать яркость их свечения. Простейшими способами являются переменные резисторы в виде потенциометра или реостата.

Однако даже при незначительной потере мощности, такие устройства становятся неэффективными.

Поэтому в настоящее время регулировка светового потока осуществляется с помощью специальных активных диммерных схем на полупроводниках.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Подключение цветной RGB ленты

Принцип подключения остается тем же. В схему добавляется контроллер (еще его называют диммер), при помощи которого изменяется цвет свечения светодиодов. Еще одно отличие в количестве проводов. После контроллера их не два, а четыре. В остальном отличий нет.

Как подать 220 В на светодиодную ленту RGB

Как видите, и на контроллере, и на ленте, есть обозначения 12B / V+ — это фазный провод, R — для подключения красных светодиодов, G — зеленых, B — голубых. Чтобы не путаться, лучше использовать провода тех же цветов. Все будет проследить проще, меньше будет шансов запутаться.

Подключение двух RGB лент к одному блоку питания и контроллеру

Если подключать надо несколько цветных лент, их тоже подключают параллельно. Параллели начинаются от выходов контроллера (к выходным клеммам подключают по два провода). При таком подсоединении обе ленты будут менять свечение одновременно.

Мощности контроллера (диммера) не всегда хватает для управления всеми лентами. В этом случае используют усилитель.

Схема становится более сложной, но на ней указываются разъемы, к которым надо подключать провода, что существенно упрощает ее сборку.

Обратите внимание, на рисунке подключение лент указано четырьмя линиями, а питание на входы усилителей двумя, и берется это питание с выходов адаптеров.

Схема подключения лент RGB с усилителем и отдельным блоком питания

К диммеру (контроллеру) подключается столько лент, сколько он может запитать. На рисунке это только одна лента длиной 5 метров, потому для каждой последующей используется свой усилитель. В действительности на один контроллер «вешают» и по две ленты. Главное, чтобы он мог ими управлять (в характеристиках контроллера указывается ленты какой длины к нему можно подключить).

Важно

Также обратите внимание, что контроллер и один усилитель питаются от одного адаптера, два других усилителя от другого. Это тоже не обязательно.

Если мощности блока питания достаточно для питания всех устройств (лент, диммера, усилителей), то питание будет подаваться только от одного преобразователя.

Другое дело, что стоит такой источник питания очень много, да и греется и шумит сильно. Потому, действительно, лучше реализовать раздельное питание двумя менее мощными блоками.

Выбор производительности адаптеров

В описании каждой ленты есть технические данные. Там обязательно указывается напряжение, которое необходимо подать (12 или 24 В) и потребляемый ток. Вот только ток обычно указывают на 1 метр ленты. Если вы подключать будете 5 метров, соответственно, надо будет умножить эту цифру на 5. Если будете подключать к этому блоку питания 10 метров, умножаете на 10, и т.д.

Если вы пока прикидываете, во сколько вам обойдется подсветка и ленты пока нет или вы еще не выбрали, можно воспользоваться усредненными данными. Потребление тока монохромными лентами самого распространенного типа приведены в таблице. Их можно брать для примера.

Потребляемый светодиодными лентами SMD3528 и SMD5050 ток в зависимости от количества светодиодов на одном метре длины

Полученная цифра — минимальное значение силы тока, которое должен выдавать искомый блок питания. Но постоянная работа на пределе возможностей очень сокращает срок службы электротехнических изделий. Потому, к найденной цифре добавляем 20-25% запаса (умножаем на 1,2 или на 1,25), полученную цифру округляем в большую сторону до целого. Это и будет тот ток, который должен выдавать адаптер.

Чтобы было понятнее, приведем пример. Пусть метр ленты потребляет 0,8 А, подключать к адаптеру будем 18 метров. Ищем суммарный потребляемый ток: 0,8 А * 18 = 14,4 А. Добавляем запас: 14,4 А * 1,2 = 17,28 А. Итак, искать будем адаптер, который будет выдавать не менее 17 Ампер.

В случае с цветными RGB светодиодными лентами, к найденной цифре добавляется ток, который необходим контроллеру (диммеру) и усилителям (если они питаются от этого источника). Эти данные есть в техническом описании устройств.

Процесс сборки схемы

Для того чтобы подключить LED ленту к 220 В, нужны будут сами ЛЭД ленты, блок питания, контроллер (если нужен) провода требуемых цветов и  длины. Провода желательно медные многожильные (они мягче, но тяжелее паяются) или из одной проволоки. Провода берите цветные, так проще будет правильно подключить светодиодную ленту к 220 В.

Нужны будут еще следующие инструменты:

Ножницы нужны, если вам потребуется отрезать кусок от бобины с LED лентой. Резать можно только в определенных местах. На ленте они обозначены вертикальной чертой, рядом находится обычно схематичное изображение ножниц. Еще один отличительный признак — контактные площадки для пайки, которые находятся с обеих сторон от линии разреза.

Светодиодные ленты резать надо только в определенных местах

Далее берем провода, зачищаем их концы от изоляции (2-3 мм), лудим. а подготовленный провод надеваем кусочек термоусадочной трубки такого размера, чтобы она в исходном состоянии надевалась на ленту.

Далее ватой, смоченной в спирте, очищаем контактные площадки, лудим их (нагретый паяльник опускаем в канифоль, прогреваем площадку пару секунд. Она должна покрыться тонким слоем олова. К подготовленным площадкам припаиваем провода. Будьте аккуратны и много олова при пайке не берите.

Совет

Площадки расположены очень близко, посадив кляксу из олова, легко их соединить (особенно в цветных лентах).

После того как все провода припаяны, опускаем термоусадочную трубку так, чтобы она закрыла все контакты, прогреваем ее. Сжавшись, она хорошо закроет все контакты. Вообще, эту операцию проводить лучше после проверки работоспособности схемы. Если все будет гореть-светиться, можно изолировать.

Просто зажать между двумя пластинами

Припаяв к ленте провода, подключаем их к выходу адаптера или контроллера. Тут все просто. Есть прижимной винт и контактные пластины. Ослабляем винт, между пластинами заправляем оголенный провод (3-4 мм), винт затягиваем. Пару раз слегка дергаем провод, проверяя контакт — если держится, то все хорошо.

Источник: https://elektroznatok.ru/osveshhenie/podklyuchenie-svetodiodnoj-lenty-k-220-volt

Как подключить светодиодную ленту

С появлением светодиодных ламп появилась возможность сделать световое оформления квартир и домов разнообразнее.

А когда придумали гибкие ленты с закрепленными на них небольшими светодиодами, которые могут светиться разными цветами и даже плавно изменять цвет, требуется только фантазия: подключение светодиодной ленты — дело несложное. Один раз проделав операцию вы без труда ее повторите.

Светодиодные ленты бывают одноцветными и универсальными — меняющими свой цвет при помощи пульта управления

Типы и виды

Перед подключением светодиодной ленты стоит разобраться в их видах и маркировке. Так вы не ошибетесь с выбором блока питания и точно рассчитаете требуемую интенсивность свечения, длину ленты и другие параметры.

Цвета и типы свечения

Вы, наверное, заметили, что светодиодные ленты различаются по типу свечения. Они бывают:

  • Монохромными. Собираются из элементов типа SMD, выдают определенный цвет. В маркировке указывается начальная буква английского написания цвета:
    • LED-W-SMD — белый (может быть с оттенком голубым или желтым, еще называют теплым или холодным светом),
    • LED-R-SMD — красный,
    • LED-B-SMD — синий,
    • LED-G-SMD — зеленый.
  • Универсальными. Маркируются RGB — дают различные оттенки в зависимости от команды с пульта управления. РАботают в паре с контроллером и пультом управления.

Наиболее востребованы в подсветке интерьеров ленты из однотонных — монохромных — кристаллов. Постоянная смена цветов слишком напрягает, не дает расслабиться. Это — иллюминация, а не освещение. Потому используются универсальные ленты для создания рекламы, подсветки автомобилей — там, где необходимо привлечь внимание. При оформлении интерьеров применяют в основном SMD  ленты.

Степень защиты

Так как область применения LED лент обширна, то и степень защиты бывает разной. Для сухих помещений выпускаются обычные открытые — без защитного покрытия.

Есть влагозащищенные — их можно использовать во влажных помещениях — в ванных например. Они залиты слоем лака. Есть еще один вариант — влагостойкие.

Они запаяны в герметичный корпус и могут быть смонтированы прямо в воде — в аквариуме, в пруду или бассейне. Их же можно использовать для подсветки на улице.

Герметичные ленты для подсветки аквариумов, бассейнов или декоративных прудов

Для наружного стайлинга автомобилей чаще всего используют светодиодные ленты, помещенные в прозрачную полимерную трубку. Она защищает не только от попадания влаги, но и от механических повреждений, но и стоимость их выше.

Размеры светодиодов, их яркость и плотность

Разберемся с размерами. Если взять несколько лент, можно увидеть, что сделаны они из светодиодов разного размера. Кроме того располагаются они иногда плотно один возле другого, в некоторых — на довольно приличном расстоянии, а еще есть ленты со светодиодами в две линии.

Самые популярные размеры светодиодов

Размеры элементов внешне отличить несложно, но как понять это по маркировке. Размеры отображены в цифрах, которые стоят после букв, обозначающих тип светодиода. Например, LED-R-SMD3528 (красный) и LED-RGB3528  (универсальный) собраны из элементов размерами 3,5*2,8 мм, LED-G-SMD5050 (зеленый) и LED-RGB5050 (универсальный) — 5,0*5.0 мм.

Это — два самых распространенных типа, хотя есть и более крупные- 56*30 мм, а также встречаются более мелкие — 20*20 мм.

Чем больше размер кристалла, тем большую интенсивность света они выдают. Для монохромных кристаллов показатели такие:

  • размером 3,2*2,8 мм выдает световой поток от 0,6 до 2,2 лм;
  • размером 5,0*5,0 мм — от 2 до 8 лм.

Универсальные светодиоды при одинаковых  размерах имеют меньшую интенсивность: в одном корпусе запаяны три мелких кристалла разных цветов, потому и интенсивность свечения RGB ниже:

  • 3,2*2,8 мм выдает 0,3 до 1,6 лм;
  • размером 5,0*5,0 мм — от 0,6 до 2,5 лм.

Все значения даны для кристаллов без защитного покрытия. Любое из них снижает интенсивность свечения и это необходимо учитывать при расчете яркости свечения.

Расчет длины

Выше речь шла о каждом отдельном светодиоде на ленте, а на ленте их много и они располагаются с разной плотностью, соответственно выдавать могут поток света разной интенсивности. Минимальное количество кристаллов на одном метре — 30 шт,  самая высокая плотность в один ряд — 120 шт/м, в два ряда — 240 шт/м.

В зависимости от количества кристаллов меняется и суммарная интенсивность свечения и электрическая потребляемая мощность. Для удобства расчета требуемой интенсивности освещения и электрических параметров, технические данные сведены в таблицу.

Таблица мощности светодиодных лент с разной плотностью установки светодиодов

По этой таблице можно определить, какой длины необходима лента для подсветки. Например, хотите сделать подсветку в комнате, свечение средней интенсивности. Заменить необходимо две лампы накаливания по 80 Вт. Необходимо организовать световой поток порядка 140 Вт (две лампы по 80 Вт никогда не дадут 160 Вт).

Обратите внимание

Если для этих целей взять SMD3528 с количеством светодиодов 120 шт/м необходимо будет около 5 метров ленты (берем с с запасом 20%), SMD5050 с плотностью установки 60 шт/м потребуется 4-4,5 метров.

Вообще светодиодную ленту продают на метры. С завода она приходит бобинами по 5 м и далеко не всегда необходим кусок такой длины. Потому имеется возможно

пошаговая инструкция с фото, выбор блока питания и советы специалистов

В наш век быстро развивающихся технологий светодиодная лента стала настоящей находкой. Она экономная, яркая, красивая, разнообразная. Осталось только разобраться, как запитать светодиодную ленту от всевозможных источников.

Как выбрать ленту

Для начала нужно правильно выбрать эту самую ленту. Важным фактором при выборе является цель, с которой устанавливается подсветка. Ленты различаются в зависимости от числа лампочек, расположенных на одном метре ленты. Их бывает 30, 60, 120 и 240. Чем больше лампочек, тем ярче свет.

Далее нужно определиться с местом, где будет располагаться лента. Как любой электрический прибор, она боится влаги. Но существует несколько типов лент, приспособленных к агрессивным воздействиям внешней среды. Это можно узнать, прочитав маркировку. IP20 практически не защищена. Ее не стоит располагать над мойкой в кухне, в ванной или на улице. Скорее, ей предстоит освещать книжные полки или картины в интерьере. IP65 достаточно защищена для работы на кухне или в ванной комнате. Также она отлично справится с подсветкой на улице. IP68 – абсолютно защищенная лента, которая запросто подойдет даже для освещения бассейнов.

Для дальнейшей эксплуатации ленты нужно понимать, какая подсветка нужна – монохромная или разноцветная, теплая или холодная. И, конечно, обратить внимание на размер освещаемой поверхности. Все это следует учитывать, определившись с назначением ленты.

Количество

Есть еще несколько различий, о которых стоит помнить при выборе ленты. При подключении к источникам питания придется руководствоваться именно этими данными. Лампочки, расположенные на отрезке, делают ленту уникальной. К примеру, если на одном отрезке расположен всего один светодиод, то лента будет маркироваться следующим образом: 5 В. Если светодиодов на отрезке 3, то это лента на 12 В. Также есть лента на 24 В, у которой 6 светодиодов на отрезке. Такие ленты очень удобны, так как их можно нарезать на отрезки практически любой длины. У лент на 220 В отрезок может быть 1 метр, и на нем будет расположено 60 светодиодов. Если на метре расположено 120 диодов, то шаг разреза может быть 50 см. Их недостаток в том, что придется приобретать ленту, отмеряя отрезки по метру, минимум — полметра. Самые распространенные на рынке ленты – на 12 В и на 220 В. Как правило, сразу с бухтой ленты продаются адаптеры. Но если вам нужен небольшой кусок, то придется приобретать все по отдельности.

Паять или не паять?

Начиная работать со светодиодной лентой, нужно знать, что для ее подключения к сети существует два способа соединения – паечный и коннекторный. Специалисты утверждают, что паять ленту намного дешевле и надежнее, чем использовать для ее соединения пластиковые коннекторы. Сами коннекторы представляют собой пластиковые зажимы с двумя контактами для одноцветных лент и четырьмя — для разноцветных. Работать с ними достаточно просто. Использовать подобное соединение лучше там, где нет возможности спаять ленту, или в случае, если ее нужно изогнуть под углом. Тогда пригодятся угловые коннекторы или со сгибом. И все же лучше вооружиться паяльником и сделать это более надежным способом.

Для работы понадобится сама лента, маломощный паяльник с тонким жалом и регулируемым температурным режимом, припой, канифоль и двусторонний скотч, к которому при работе можно приклеить ленту, термоусадочная трубка. Также нужны приборы, необходимые для соединения ленты с электропитанием, а именно блок питания, провода соединения ленты с блоком и блока с сетью, при необходимости — выключатель или розетка.

Сама работа с паяльником требует определенного навыка, но при желании можно справиться и с этим. Начинать следует с подготовки места для работы. Это должна быть твердая и ровная поверхность, защищенная от возможного возгорания. Далее внимание стоит уделить паяльнику. По необходимости его нужно очистить, возможно, с использованием наждачной бумаги или металлической щетки. Остатки грязи тщательно удалить с помощью губки или тряпки. На рабочей поверхности нужно закрепить ленту так, чтобы при работе она не смещалась. Для этого пригодится двусторонний скотч, если не имеется других приспособлений для крепления деталей. Ленту нужно обрезать в указанном месте, где изображены ножницы. Провода нужно зачистить и освободить от изоляции, снова немного зачистить с помощью ножа. Определить, где расположены «плюс» и «минус», и строго соблюдать правило соединения. Далее нужно зачистить контакты на ленте и нанести тонким слоем припой. У ленты контакты для соединения парные, поэтому провода нужно припаять в двух местах, согнув их под углом 90˚ в разные стороны. Далее места спайки нужно защитить специальной термоусадочной трубкой. Если при пайке была использована канифоль, то не стоит ее зачищать, так как она также может выступить в роли изоляции.

От чего можно запитать светодиодную ленту

Когда все предварительные соединительные работы выполнены, светодиодную ленту нужно запитать электрическим током. Для этого подойдет электросеть, аккумуляторы и батарейки, а также компьютерный блок питания. В некоторых случаях ленту можно запитать даже от телефонного аккумулятора. Естественно, какой бы источник ни был выбран, нужно ознакомиться с тонкостями подсоединения к нему светодиодной ленты.

Соединение с электрической сетью

Если будет использоваться домашняя сеть, то стоит подробно изучить, как запитать светодиодную ленту от 220 Вольт. Как говорилось выше, при монтаже понадобится блок питания. Для такой ленты блок питания не нужен, но пригодится специальный провод, который будет выполнять функции диодного моста. Когда выяснили, как запитать светодиодную ленту от 220 Вольт, нужно учесть, что другие типы ленты более 5 метров придется запитывать не линейно, а параллельно. Светодиодная лента на 220 В хороша тем, что ее можно приобрести сразу в бухте по 100 м или соединять линейно на нужную длину. Такие длинные ленты нужны для декоративной подсветки домов или бассейнов. Если вам потребуется кусок меньшей длины, то можно просто обрезать его в месте разреза и поставить защитную заглушку. Однако отсутствие блока питания при монтаже данной ленты может привести к некоторым проблемам. Перепады напряжения будут отрицательно влиять на диоды. Это может привести к быстрому выгоранию и выходу из эксплуатации целых секторов. Кроме того, нужно учитывать, что из-за отсутствия того же блока питания в таких лентах наблюдается мерцание, которое иногда не в состоянии уловить человеческий глаз, но оно будет отрицательно влиять на самочувствие. Поэтому ленты на 220 вольт лучше всего размещать на фасаде дома или как иллюминацию на улице во время новогодних праздников. Эти ленты изолированы силиконом, что делает их незаменимыми в российских погодных условиях.

Батарейки в помощь

Если нужно осветить небольшой участок, то ознакомьтесь с тем, как запитать светодиодную ленту от батареек. Принцип у этого метода не слишком отличается от всех предыдущих. Нужно при соединении всех элементов помнить о полярности и выбирать материалы, подходящие для соединения с выбранной лентой. Батарейки должны иметь суммарное напряжение 12 вольт. Это может быть любая батарейка, даже мизинчиковая или таблетка. Хорошо, если она будет аккумуляторная. Тогда проблема замены батареек сменится на своевременную подзарядку аккумулятора. Ниже представлено, как запитать светодиодную ленту от батареек:

  1. Сперва нужно хорошо зачистить контакты.
  2. Залуживаете кончики медных проводов.
  3. Наносите флюс и припаиваете провода к батарейке – красный к плюсу, черный – к минусу.
  4. То же самое проделываете с кнопкой или тумблером. Только через него пропускаете всего один провод (плюсовой) и припаиваете его на вход тумблера. Выход пускаете на ленту.

Подсоединение к аккумулятору

Теперь понятно, как запитать светодиодную ленту. Но что, если свет нужен не дома, а, к примеру, на природе в палатке? В случае, если пикник продлится несколько дней, такой продолжительного периода не сможет выдержать ни одна батарея. Следовательно, нужно подумать, как запитать светодиодную ленту от аккумулятора. Существуют специальные аккумуляторы емкостью от 2 до 100 Ач, которые можно использовать для подобных целей. Сложность может заключаться лишь в том, что к аккумулятору идут специальные соединения, которые опять же придется подключать к ленте. К слову, если решать вопрос, чем запитать 12В светодиодную ленту, то это как раз тот самый случай.

Соединение с компьютером

Если все еще волнует вопрос, чем запитать светодиодную ленту на 12 Вольт, то можно вспомнить о запчастях от компьютера. Этот вариант подойдет тем, кто разбирается не только в соединении электрических элементов, но и в электронике. Именно знания в железе компьютера могут пригодиться в данной ситуации. Рассматривая вопрос, как запитать светодиодную ленту, нельзя не вспомнить, что в наш век возможностей намного больше, чем у наших родителей. Невозможно представить ни одного дома без компьютера. Отсюда возникает новый вопрос: можно ли запитать светодиодную ленту от блока питания компьютера? При наличии небольших знаний возможно все. Пригодится блок от любого старенького компьютера, который пришлось разобрать по причинам, не связанным с неисправностью блока. В нем должны присутствовать все провода. Для данной цели нам понадобится желтый провод, который запитан на 12 Вт, и черный, который будет выполнять функцию заземления. Остальные провода не пригодятся. Более подробно с процессом можно ознакомиться благодаря инструкции, представленной в видео.

Итак, как запитать светодиодную ленту от 5 Вольт? Такие ленты в магазинах встретишь не часто, но если задаться целью, то приобрести их реально на просторах Интернета. Как правило, они подходят для использования провода с USB-выходом. И если уж по каким-либо причинам возник вопрос, как запитать светодиодную ленту от USB, нужно сделать следующее: припаять к ленте провод, затем к нему непосредственно подсоединить USB-разъем, предварительно отрезав его, оставив на конце провод длиной не менее 5 см. Провода с обеих сторон зачистить и соединить, соблюдая полярность. Можно не паять и использовать обычную изоленту. Такой способ не рассчитан на долгую службу, но может пригодиться как временное решение проблемы. Подойдет как мобильное освещение, работающее на аккумуляторе от телефона.

Дополнительные возможности

Как еще можно использовать светодиодные ленты? К примеру, если правильно установить ленты в шкафах, то тем самым можно не только украсить дом, но и сделать его более функциональным. На полке с одеждой, на ступеньках лестницы, над мойкой в кухне или как подсветка в шкафу для посуды – для всего этого подойдет умная лента. И хотя и она обладает некоторыми недостатками, на данный момент это – самый экономичный из дополнительных источников питания. Долгосрочность службы диодов, маленькое потребление электричества, альтернативные источники питания, мобильность и внешний вид, не портящий интерьер комнаты, – все это говорит в пользу светодиодных лент.

Легко и просто

Итак, разобравшись, как запитать светодиодную ленту, делаем выводы, что при наличии желания и дополнительных источников информации это вполне можно сделать своими руками. А если вспомнить, что установка такого освещения мастером будет примерно в полтора-два раза дороже, чем сами материалы, то непременно стоит попробовать свои силы в этом, возможно, новом деле. Нужно, конечно, соблюдать технику безопасности при работе с электрическими приборами.

Комплектация набора

Приобретая светодиодную ленту, возможно, стоит обратить внимание на готовые к использованию светильники. Это более простой способ осветить участки в своем доме. При некотором усердии сейчас можно найти осветительные приборы на любой вкус и кошелек. К тому же иногда сборка из отдельно купленных элементов может выйти гораздо дороже, чем уже готовая продукция. Сама лента не может дать освещения без дополнительных приборов. Для нее следует приобрести также блок питания, переходник, адаптер и некоторое количество провода, с помощью которого все это соединяется. Для профессионала это не составит особого труда. Но дилетанту придется выписать все требуемые характеристики, прорисовать план соединения, собрать все части воедино, постараться не перепутать провода и таким образом не погубить все приобретенные материалы. И итог может быть далек от замысла.

В то же время мастер, собирая освещение, способен проконтролировать качество используемого материала, работы по монтажу конструкции и размещению. Если есть желание стать настоящим мастером и максимально украсить и облагородить свой дом, нужно начать с малого и простого, постепенно переходя к более сложным элементам.

В заключение следует напомнить, что, собирая более экономичное освещение, не стоит приобретать дешевые материалы. Как говорится, скупой платит дважды, а то и больше. На просторах Интернета есть множество предложений от китайских умельцев. Вот только отсутствие каких-либо гарантий, а иногда и маркировок, заставляет задуматься, не приведет ли их использование к резкому уменьшению срока эксплуатации или к более непоправимым проблемам в виде случайного возгорания или вреда здоровью. Стоит внимательно относиться к выбору не только самого материала, но и производителя.

Как я научился не беспокоиться и полюбил адресные светодиодные ленты.

Вернуться в блог

Написано Кристофером в среду, 26 сентября 2018 г.

Нельзя отрицать, что светодиодные ленты с индивидуальной адресацией в наши дни становятся все более популярными.

И с тем, что они позволяют тебе делать, это неудивительно. Вы можете индивидуально контролировать состояние каждого светодиода.Вы можете выбрать, включены они или нет, какого они цвета, и выбрать их яркость.

Это позволяет делать безумно крутые вещи. Вы даже можете сделать большой цветной дисплей, на котором будут отображаться картинки / изображения или анимация, если вы создадите множество параллельных линий полос и запрограммируете микроконтроллер для управления им.

Итак, давайте перейдем к основам.

Вот что вам понадобится:

— ПК, ноутбук, MAC или любой другой компьютер, на котором может работать Arduino IDE

.

— Копия библиотеки fastLED для IDE.

-A Микроконтроллер (мы рекомендуем UNO R3 или Pro Micro)

— Рулон адресных светодиодов или несколько адресных светодиодных пикселей для вечеринок RGB (например, пиксели NEO или любые светодиоды на основе WS2811)

-А блок питания 5 вольт. (VUPN7753)

-A цилиндрический соединитель постоянного тока к адаптеру винтовой клеммы (опция) CD021

-Некоторые провода для подключения данных и питания к Arduino (я использовал перемычки «папа-папа»).

Подключить Arduino очень просто. С этого момента мы будем говорить об использовании Arduino Uno R3 или R3-совместимой.

Необходимо подать 5 Вольт от блока питания до светодиодной ленты. И ПОЛОЖИТЕЛЬНЫЙ, и ОТРИЦАТЕЛЬНЫЙ нужно запустить к светодиодной ленте.

Затем вам нужно запустить ПОЛОЖИТЕЛЬНЫЙ и ОТРИЦАТЕЛЬНЫЙ 5 Вольт от источника питания к Arduino и подключить положительный 5 Вольт к разъему «5V» на Arduino. И подключите минус 5 Вольт к «GND» рядом с заголовком «5V» на Arduino.

И, наконец, вам нужно провести провод от «Din» на светодиодной ленте к контакту заголовка Arduino, который читается как «12».(Или вы можете использовать любой вывод данных, который вы укажете в программе fastLED. Я просто выбрал вывод 12 для своего проекта).

После того, как эти подключения будут выполнены, вы можете перейти к:

Программирование Arduino!

Вот где вы собираетесь вытащить библиотеку fastLED.

Импортируйте библиотеку в среду IDE. Сделайте это, выбрав «Эскиз»> «Включить библиотеку»> «Управление библиотеками …».

Найдите «fastled» в поле поиска и нажмите клавишу «ENTER».

Выберите и установите библиотеку «FastLED» (что я уже сделал на своем рабочем ПК). Возможно, вам потребуется выйти из Arduino IDE и

, перезапустите Arduino IDE.

Теперь загрузите нужный скетч:

Затем установите тип Arduino в IDE на «Arduino / Genuino Uno»:

И не забудьте установить правильный последовательный порт:

Затем отредактируйте «LED_PIN» на тот, который вы используете для полосы на плате Arduino (мы используем контакт 12):

Теперь вы хотите определить, сколько светодиодов находится в вашей полосе RGB (у меня только два светодиода для этой демонстрации подключения):

Я также хотел бы, чтобы изменил яркость на «255», вместо стандартного «64», установленного в скетче по умолчанию.

Затем, наконец, что не менее важно, скомпилируйте и загрузите программу на свой Arduino:

После этого ваша светодиодная лента должна загореться и показать много ярких цветов и узоров. (при условии, что вы подключили адаптер переменного тока).

ПРИМЕЧАНИЯ:

-Большинство людей рекомендуют добавить резистор на 200 Ом в линию передачи данных, чтобы защитить Arduino от возможных скачков напряжения. Вы бы добавили это МЕЖДУ Arduino и светодиодной лентой.Он может быть где угодно на этой линии, но большинство людей ставят его рядом с Arduino.

-Arduino Uno НЕ имеет контроллера напряжения на выводах ввода-вывода. Если вы используете ненадежный источник питания или подаете на эти контакты коннектора более 5 В постоянного тока, вы поджарите свой Arduino.

— Некоторым людям также нравится добавлять фильтрующий конденсатор в линию питания, чтобы отфильтровать грязную энергию или предотвратить колебания мощности, которые могут привести к зависанию или перезагрузке Arduino. Но источник питания, который я использую в этом уроке, имеет внутренние конденсаторы, которые делают это.

Вернуться в блог

Как подключить проектор к ноутбуку

Презентация на тему: «Как подключить проектор к ноутбуку» — стенограмма презентации:

1 Как подключить проектор к ноутбуку
Автор: Брэдли Скотт

2 Начало работы Ознакомьтесь с перечнем предварительной проверки
Ноутбук Аккумулятор заряжен Удлинители при необходимости Кабели для кабелей последовательного порта проектора Видеокабели для использования с VHS или DVD Убедитесь, что источник питания доступен

3 Подключение ноутбука Подключите кабель питания к ноутбуку, если используется внешний источник питания.2 последовательных порта доступны на задней панели ноутбука 1 штекер 1 гнездо Подключите синий последовательный кабель проектора к задней панели ноутбука через синий последовательный порт. (Этот кабель обычно имеет синие концы на обоих концах для обозначения вилок).

4 Подключения проектора
Подключите шнур питания проектора к проектору. Подключите другой конец синего кабеля к соответствующему порту на задней панели проектора (на последовательном порту также должен быть синий индикатор).

5 Включение оборудования Сначала включите питание портативного компьютера.
Затем включите проектор. Проверьте проекцию проектора. Отрегулируйте ширину и высоту выступа. Обязательно переводите проектор в режим ожидания, когда он не используется (это продлит срок службы лампы).


6 Проверка программного обеспечения Убедитесь, что программное обеспечение загружается правильно.
Убедитесь, что PowerPoint или презентация загружены правильно. Просмотрите презентацию, убедившись, что все слайды доступны.

7 Проверка проектора Проверьте высоту и угол проецирования по размеру экрана.
Проверить фокус реальной презентации.

8 Несколько напоминаний Кнопка FN означает функциональную кнопку
(Позволяет использовать клавиши на портативном компьютере, обозначенные синими буквами в верхней части клавиш. ЖК-дисплей — означает жидкокристаллический дисплей (экран компьютера). ЭЛТ — означает катодно-лучевую трубку (экран проектора). дисплей)

9 Дисплей Удерживая функциональную клавишу нажатой, одновременно нажимая клавишу LCD / CRT в верхней части клавиатуры, вы сможете переключаться с портативного компьютера на проекционный дисплей.

10 Использование проектора для видео Большинство проекторов можно использовать с проигрывателями VHS / DVD. В комплект входят видеокабели: красный и белый используются для аудио. Желтый используется для видео.

11 Предупреждение!!! Перемещение и хранение проекторов без надлежащего охлаждения может вызвать повреждение проектора или привести к перегоранию лампы.

Что такое письменный крючок? Как привлечь внимание

Хотите БОЛЬШЕ информации о том, как использовать копирайтинг для развития вашего бизнеса? Займите свое место в этом БЕСПЛАТНОМ курсе , чтобы узнать об инструментах и ​​стратегиях, которые вы (и ваш бизнес) упускали.

___________

Это был теплый солнечный день, и я всю неделю с нетерпением ждал возможности выйти на задний двор, лечь в гамак и наверстать упущенное с оценкой, которую мне нужно было сделать.

Я лег, взломал банку Coke Zero, открыл свой ноутбук и прочитал первую строчку рассказа моего студента,

«Жили-были …»

Сразу захотелось закрыть из нее и подобрать другую.

Почему?

Потому что вступление было настолько банальным и разыгранным, что я предположил, что остальная часть истории будет примерно такой же.Это чувство — то, чего вы не хотите вызывать у своего читателя всякий раз, когда пишете отрывок.

Вам нужно немедленно привлечь их интерес, если вы хотите, чтобы они прочитали оставшуюся часть вашего экземпляра.

Вот как это сделать.

Что такое письменный крючок?

Крючок обычно представляет собой первую строчку сочинения, музыки или фильма, но может продолжаться и во вступлении.

Хороший зацеп имеет решающее значение, потому что именно он позволяет привлечь внимание аудитории и убедить ее тратить время на просмотр любого контента, который вы создали.Написали ли вы отчет, рассказ, песню, фильм, пьесу или выступление, у вас есть мало времени, чтобы привлечь внимание человека.

Обычно люди теряют внимание примерно через восемь секунд (меньше, чем у золотой рыбки!), Поэтому у вас не так много времени, чтобы заинтересовать их.

Чтобы лучше понять, что такое крючок и почему он важен, давайте рассмотрим несколько примеров из известных книг и фильмов.

Пример № 1: Ушедшие

Начальная линия: «Я не хочу быть продуктом своего окружения.Я хочу, чтобы мое окружение было продуктом меня ». — Фрэнк Костелло в The Departed

Персонаж Джека Николсона в «Отступниках», Фрэнк Костелло, — лидер старой школы мафии, известный своей безжалостной тактикой. Таким образом, уместно, что первая строка фильма позиционирует его как человека, который получает то, что хочет, и тогда, когда он этого хочет.

Эта фраза вызывает у меня определенные эмоции и вызывает у меня любопытство узнать побольше об истории Костелло.

Пример № 2: Good Will Hunting

Начальная линия: «О, боже, я получил самую чертову вещь, которую хотел тебе сказать.- Чаки Салливан в Good Will Hunting.

Есть две вещи, которые делают этот крючок отличным:

  • Я могу представить, как кто-то говорит мне что-то в том же духе в реальной жизни, что делает эту мысль близкой.
  • Мне интересно узнать побольше о том, что Чаки собирается всем рассказать.

Эта строка захватывает вас и мгновенно вызывает у вас желание перейти к следующей строке, в чем и заключаются все крючки.

Пример № 3: Человек-невидимка

Начальная линия : «Я человек-невидимка.»- Рассказчик в« Человеке-невидимке ».

Этот крючок прекрасен своей простотой.

В одной строке Ральф Эллисон вызывает несколько вопросов, которые вызывают у меня желание прочитать больше в книге. Главный герой должен быть призраком? Они супергерои?

Я не знал, что собираюсь читать паранормальную историю.

… или это метафора?

Это классическая вступительная строка, которая заставляет меня продолжить, чтобы выяснить, что именно имеет в виду рассказчик.

Пример № 4: Я захватил замок

Начальная строка: «Я пишу это, сидя в кухонной раковине». — Кассандра Мортмейн в I Capture the Castle.

Угу.

Что?

Почему этот персонаж сидит в раковине на кухне?

Устанавливая такую ​​необычную сцену, Доди Смит сразу привлекает мое внимание и заставляет меня понять, почему этот человек пишет историю, сидя в кухонной раковине.

Теперь это крючок.

( СВЯЗАННЫЕ: 10 курсов копирайтинга, которые помогут вам улучшить свою игру)

Как хуки применяются в копирайтинге?

Я использовал примеры зацепок из поп-культуры, чтобы показать вам силу написания хороших зацепок, потому что из фильмов, книг и песен можно многому научиться, чтобы привлечь и удержать внимание.

Итак, как это применимо к копирайтингу?

Если подумать, то, что делает каждый автор, сценарист или певец, продает вам идею о том, что вы должны проводить время за чтением их книги, просмотром их фильмов или прослушиванием их песен.

Так же, как вы продаете свой продукт или услугу.

Если вы хотите, чтобы кто-то просмотрел вашу рекламу, коммерческое письмо, рекламное видео-письмо или любую другую форму коммерческого материала, вы должны привлечь его внимание, как если бы вы это сделали в рассказе.

Давайте рассмотрим несколько примеров, чтобы увидеть, как это выглядит в копирайтинге.

Объявление №1: Volkswagon

Немецкая компания Volkswagon испытывала проблемы с продажей автомобилей меньшего размера американцам (которые обычно предпочитают автомобили большего размера) еще в 1960-х годах.

Итак, они выпустили эту рекламу.

Крючок здесь: «Думай мелко».

Это отличается от того, что большинству американцев говорили делать всю свою жизнь. Американцы должны были мыслить и мечтать масштабно, потому что все было возможно.

Итак, этот крючок пошел против нити, а движение против нити — вот что привлекает внимание людей.

Объявление № 2: Clairol

Еще в 1950-х годах женщины не были обычным делом красить здесь одежду.Clairol решили изменить это своей рекламной кампанией.

Крючок здесь: «Она … или нет?»

Судя по картинке, я не совсем понимаю, о чем идет речь, поэтому мне любопытно узнать больше о том, что этот человек может делать, а что нет.

Объявление № 3: De Beers

Кольца с бриллиантами не всегда были основным элементом помолвки.

De Beers фактически создала целую отрасль еще в 1800-х годах, и с тех пор она поддерживает ее.

Фактически, это они создали правило «двухмесячной зарплаты» для обручальных колец с такой рекламой.

Цитата в верхней части этого объявления представляет собой зацепку: «Заработная плата за 2 месяца показала будущей миссис Смит, каким ее будет будущее».

Это заставляет меня думать: «Какого черта я собираюсь потратить на двухмесячную зарплату ??»

Что заставляет меня прочитать остальную часть объявления и узнать, что происходит.

( СВЯЗАННЫЙ: Узнайте, как копировать с нашей (простой) 5-шаговой формулой копирайтинга)

Как написать хороший крючок (с 8 типами крючков)

Итак, вы знаете, что крючки важны для привлечения внимания и привлечения людей к вашей рекламе.

Но не все уверены в своих способностях писать.

К счастью, есть несколько различных структур, которые вы можете использовать, чтобы подойти к тому, как вы пишете свои хуки.

Допустим, я писал статью или доклад о важности заботы о себе в деловом мире.

Вот несколько подходов к этому введению.

Крючок # 1: Цитата

Крючок:

«Выживают только параноики.»- Энди Гроув, бывший генеральный директор Intel

Пояснение

Один из самых простых способов создать эффективный зацеп, особенно для начинающих, — это начать писать с цитаты другого человека.

Вам не нужно думать, кроме как выяснить, какая цитата подходит.

Это также помогает укрепить ваш авторитет, потому что кто-то из известных людей поддерживает ваше мнение.

Крючок # 2: Анекдот

Крючок:

Я посмотрел на свой банковский счет — 0 долларов.

Я вышел из системы и снова зашел, чтобы убедиться, что нет сбоя. Конечно, на моем счету все еще гусиное яйцо.

И этому было только одно объяснение: воровство.

Пояснение:

Анекдот — это всего лишь короткий рассказ из вашей жизни, и их использование в качестве крючка дает несколько преимуществ:

  • Развлекают
  • Они помогают людям представить себе проблему, которую вы представляете
  • Они помогают людям идентифицировать себя с вами

Анекдоты требуют немного больше навыков, потому что они требуют некоторых навыков рассказывания историй.

Крючок # 3: Вопрос

Крючок:

Что бы вы сделали, если бы узнали, что ваш деловой партнер (и лучший друг) крал деньги у вашего бизнеса?

Пояснение:

Вопрос — еще один простой способ привлечь внимание людей.

Это не всегда должно быть чем-то, заставляющим задуматься — простые вопросы часто также работают. Например, «Вы находитесь в районе Денвера?» это простой вопрос, который заинтересует любого, кто читает рекламу и находится в районе Денвера.

Они захотят прочитать еще немного и посмотреть, что от этого получится.

Крючок # 4: Настройка сцены

Крючок:

Я знаю Брайана 25 лет.

Мы вместе росли, вместе учились в колледже и вместе строили дома и семьи на одной улице.

Наши дети были друзьями, и наши жены тоже.

До того дня, когда я узнал, что он украл у меня 500 000 долларов.

Пояснение:

Обстановка сцены — это способ создать мысленную картину для вашей аудитории, чтобы помочь им думать, чувствовать, обонять или пробовать на вкус то, что вы собираетесь описать.

Это еще одна стратегия, требующая большего мастерства, поскольку вам нужно уметь писать описания.

Тем не менее, когда все сделано хорошо, он производит впечатление.

Крючок # 5: Интересный факт

Крючок:

Знаете ли вы, что большинство деловых партнерств заканчиваются неудачей?

Пояснение:

Интернет полон интересных фактов, поэтому нетрудно найти что-то, имеющее отношение к тому, что вы пишете.

Вы даже можете смешать это с методом вопросов, как я здесь.

Указывая интересный факт, вы привлекаете внимание людей и оставляете их желать узнать об этом факте немного больше.

Крючок # 6: A Определение

Крючок:

Деловой партнер: тот, кто должен быть вам спиной, но в конечном итоге лишит вас слепоты, как только вы отвернетесь.

Пояснение:

У вас есть несколько вариантов для этого:

  • Начните с реального определения
  • Начните с определения, которое вы придумали

Начало с реального определения работает хорошо, но вы также можете получить удовольствие от этого и придумать собственное определение, подходящее к тому, что вы пишете.

В этом приколе я изменил определение делового партнера, чтобы оно соответствовало моему повествованию.

Этот маршрут открывает перед вами все возможности.

Крючок # 7: Интересная статистика

Крючок:

Знаете ли вы, что, по оценкам экспертов, около 70% деловых партнерств терпят неудачу?

Пояснение:

Людям нравится видеть цифры, потому что они показывают, что вы провели исследование и что ваше утверждение заслуживает доверия.Итак, если начать свой текст с релевантной статистики, вы получите доверие, а также заставите вашу аудиторию почувствовать, что они чему-то научились.

И они, вероятно, захотят узнать больше об этой статистике.

Крючок # 8: Тезисное заявление

Крючок:

После двух лет исследований мы с коллегами обнаружили, что те, кто меньше доверяет людям в бизнесе, как правило, добиваются большего успеха, чем те, кто более доверчив.

Пояснение:

Тезис — это утверждение, которое вы делаете.

Использование тезиса в начале текста может быть мощным, если вы заявляете о чем-то, что большинство людей либо не подозревает, либо не считает правдой.

Это застает их врасплох, и они хотят узнать больше о вашем заявлении.

( СВЯЗАННЫЙ: Как стать копирайтером за 10 простых шагов)

Как превратить плохие крючки в хорошие

Помня о важности хуков (и о том, как их писать), давайте рассмотрим несколько примеров хуков, которые не так хороши, и то, как я мог бы их исправить, чтобы они были немного интереснее.

В этом примере предположим, что мы продаем билеты на музыкальный фестиваль.

Пример № 1: Цитата

Плохой крючок:

«Хожу на фестивали 5 лет. Они великолепны.»

Почему это плохо:

Эта цитата не оригинальна.

Кто угодно мог сказать эту цитату, и в ней нет ничего особенно вдохновляющего. Ищите что-то уникальное, что поразит воображение людей.

Лучший крючок:

«Величие культуры проявляется в ее фестивалях». — Сиддхарт Катрагадда

Пример 2: Анекдот

Плохой крючок:

Когда я был ребенком, родители всегда водили меня на фестивали. Мы смеялись, ели и играли весь день. Я до сих пор помню это.

Почему это плохо:

В этом анекдоте нет подробностей.

Да, за этим стоит большое настроение.Однако я не чувствую, что могу идентифицировать себя с этим человеком, кроме того, может быть, я тоже ходил на какие-то фестивали в детстве.

Вы хотите помочь людям вспомнить их собственные воспоминания с помощью предоставленных вами деталей.

Лучший крючок:

Я помню фестивали, на которые меня водили родители, как будто это было вчера.

Запах кексов, бурлящих во фритюрнице, пар, исходящий от картофеля фри за прилавком, запах теплого пива в чашке после часа сидения на солнышке и пот людей, танцующих в полях.

Мои мама и папа крутились и вертелись по кругу, пока я катал колеса телеги и играл с другими бегающими детьми.

Шел фестивальный сезон.

Пример № 3: Вопрос

Плохой крючок:

Любишь повеселиться?

Почему это плохо:

Слишком общий.

Всем нравится веселиться, и в этом вопросе нет ничего, что отсылает к фестивалю, летнему времени или любым другим счастливым мыслям, которые приходят на ум во время фестивалей.

Итак, как вы можете задать вопрос, который заставит людей немного больше задуматься или что-то почувствовать?

Лучший крючок:

Готовы ли вы закрыть свой ноутбук на несколько дней и приехать в место, где время перестает существовать?

Когда вы пишете приколы, все сводится к размышлениям о том, привлечет ли то, что вы написали, чье-то внимание или воображение, или это звучит так, как все, что пишут люди.

Самое главное — выглядеть уникальным.

( СВЯЗАННЫЙ: 5 убийственных ресурсов, чтобы найти лучшие книги по копирайтингу)

Теперь, когда вы знаете, как написать крючок

Как я упоминал ранее, ловушка — самая важная часть вашей копии.

Если вы не собираете людей с самого начала, они никогда не дадут шанс остальным.

Если вы изо всех сил пытаетесь придумать крючок, не бойтесь использовать один из семи типов крючков, о которых я упоминал ранее, в качестве шаблона.

Это самый простой способ начать работу.

(ПРИМЕЧАНИЕ : Хотите еще БОЛЬШЕ информации о том, как использовать копирайтинг для развития вашего бизнеса? Займите свое место в этом БЕСПЛАТНОМ курсе , чтобы узнать об инструментах и ​​стратегиях, которых вы (и ваш бизнес) упускали.)

Источники изображений

Volkswagen

Clairol

Де Бирс

.

Добавить комментарий

Ваш адрес email не будет опубликован.
