Установка приточного клапана на пластиковое окно видео: Установка приточного клапана на окно

Установка приточного клапана на окно

Пластиковые окна стали популярны благодаря своей герметичности, они полностью исключили сквозняки и поступление воздуха с улицы. Отсутствие щелей имеет не только положительные стороны, но и минусы – нарушается вентиляция помещения и повышается влажность. Доступ свежего воздуха становится возможен только при открытом окне, но вместе с тем открывается дорога уличному шуму и холоду в зимний период. При долгом отсутствии хозяев квартира остается без проветривания, и в ней создается неприятный микроклимат.

Решить проблему с вентиляцией и влагой на окнах позволит установка приточного клапана на окно. Доступное по цене и эффективное устройство обеспечит непрерывное обновление воздуха при закрытых окнах, при этом температура в помещении не изменится, и шум не будет вас беспокоить.

Разновидности конструкций

Фальцевый

Устройства для вентиляции, устанавливаемые на пластиковые окна, бывают трех типов:

1. Фальцевые клапаны – простые и дешевые модели, пропускающие маленький объем воздуха.
2. Щелевые клапаны – устройство размещается в верхней части окна. Оно позволяет регулировать поступление воздуха и хорошо справляется с вентиляцией помещения.
3. Накладные клапаны – требуют установки до монтажа окон, несмотря на большую эффективность проветривания, редко используются в квартирах. Устройство снижает теплоизоляцию. Его применяют в промышленных помещениях.

Щелевой

Размещение

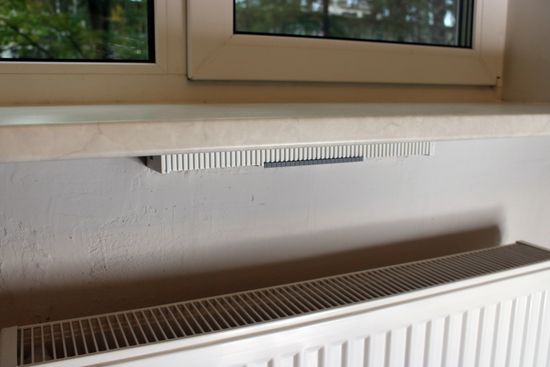

Устройства для вентиляции помещения устанавливают на окно или на стену около него. Размещение на стене создает дополнительные трудности по пробиванию прочного материала несущей конструкции, для этого потребуется специальный инструмент и значительные усилия. Поместив устройство на створ окна, вы не нарушите целостность интерьера и легко справитесь с монтажом. Современные модели клапанов приточной вентиляции рассчитаны на установку на пластиковый, алюминиевый и деревянный профиль. Его монтаж выполняется в прорезь металлопластикового профиля или между створкой и рамой.

Корпус устройства изготавливается белого или коричневого цвета и его подбирают индивидуально.

Монтаж щелевого клапана

Плюсы установки оконной вентиляции:

1. Исключается появление конденсата на стеклах и плесени на откосах окна.
2. Обеспечивается непрерывная циркуляция воздуха.
3. Приточные клапаны не создают теплопотерь и сквозняков.
4. Устройство монтируется на створку, поэтому световой проем не уменьшается в размере.
5. С оконной вентиляцией не требуется частого открывания створок, благодаря этому меньше изнашивается фурнитура.
6. Клапан на пластиковое окно отличается простотой установки и эксплуатации.

Преимущества

Принцип функционирования

Устройство является частью естественной вентиляции, оно обеспечивает подачу свежего воздуха благодаря разнице между давлением снаружи помещения и внутри. Для эффективной работы клапана необходимо иметь действующую вытяжную вентиляцию. В летнее время при высокой температуре на улице потребуется включение принудительной вентиляции.

Принцип работы

Регулировка объема поступающего воздуха выполняется и по уровню влажности, для этого внутри прибора установлен гигрометр, который закрывает или открывает внешнюю заслонку клапана. Из-за неправильной регулировки заслонки при сильных морозах устройство замерзает, поэтому нельзя перекрывать клапан полностью. Чтобы избежать такой ситуации, необходимо создать пластиковый терморазрыв для металлического корпуса. Изготовители конструируют приспособление так, чтобы входящий холодный воздух не контактировал с теплым и влажным, находящимся в помещении. Уровень шума после установки вентиляционного клапана, практически, не изменяется. В помещениях с особыми требованиями звукоизоляции устанавливаются акустические вентиляционные устройства, в их конструкции используются материалы, поглощающие звук. Дорогостоящие проветриватели пропускают достаточный поток свежего воздуха и обеспечивают полную тишину.

Виды

Устройства для создания вентиляции различаются по материалу, используемому при производстве. Они бывают пластиковыми и металлическими.

Регулировка

По способу регулировки приспособления делят на автоматические и механические.

Механические (ручные) клапана оснащены веревкой, соединенной с рычагом заслонки, иначе устройство, размещенное на высоте около двух метров, не достать. Оптимальные параметры выставляются методом проб, вы сами решаете, какое количество воздуха пустить в помещение.

Могут быть механическими и автоматическими

Автоматическая конструкция осуществляет регулировку по уровню давления и влажности. Она не требует присутствия человека и в нужный момент увеличивает или уменьшает входной канал. При сильном ветре специальная шторка уменьшает количество входящего воздуха. Контроль уровня влажности возложен на гигроскопичный датчик. Он изготовлен из нейлоновых лент, которые расширяются и сжимаются при изменении степени влажности. Автоматический клапан удобный и практичный вариант для квартиры или офиса.

Новинка – клапан-ручка

Альтернативой установки оконного щелевого клапана является вентиляционное приспособление, размещенное в ручке пластикового окна. Такая конструкция рекомендуется для алюминиевого профиля. Она располагается в непосредственной близости от стеклопакета и предотвращает появление конденсата.

Обратите внимание! В конструкции клапана предусмотрен фильтр, который задерживает пыль. Его действие рассчитано на полгода, после его заменяют.

Клапан-ручка

Приточная вентиляция в ручке незаметна, но эффективно поддерживает здоровый микроклимат в комнате. Для регулировки подачи свежего воздуха сбоку установлен рычаг.

Инструменты для самостоятельной установки клапана:

1. Отвертка.
2. Рулетка.
3. Строительный нож.

Установка

В комплект для установки вентиляционного приспособления входит:

• клапан;
• уплотнитель;
• крепеж.

Монтаж не требует профессиональных навыков, он прост и понятен, а компания-изготовитель прилагает подробную пошаговую инструкцию.

1. Первый шаг – разметка профиля рамы под укладку специального уплотнителя, идущего в комплекте. Он, в отличие от уже установленного, не прижимается плотно, а позволяет воздуху поступать в комнату. Работа выполняется при открытой оконной створке. Желательно поместить клапан посередине окна. Измерив длину рамы, легко вычислить, сколько сантиметров отступить от каждой стороны, чтобы приспособление в 35 см оказалось в центре.
2. Канцелярским ножом по разметке надрезают и вынимают оконный уплотнитель. На его место вставляет отрезок из комплекта.
3. Разметку с рамы необходимо точно перенести на створку. Уплотнитель на ней также вырезается и вынимается по размеру клапана, на 35 см.
4. В паз створки вставляются три маленьких кусочка уплотнителя. Их необходимо расположить около трех выступающих частей клапана, которые предназначены для фиксации саморезами на окне.
5. С корпуса клапана снимают защитную пленку двухстороннего скотча, фиксирующего приспособление на створке. Аккуратно приклеив вентиляционное устройство к створке, закрутите отверткой саморезы в специальные отверстия.
6. Между закрепленными участками укладываются два отрезка уплотнителя по 16 см каждый.

Установка завершена, теперь пластиковое окно не будет покрываться каплями влаги, а воздух в квартире будет свежим. Благодаря расположению вентиляционного отверстия, уличный воздух попадает под потолок и только смешавшись с теплым опускается вниз.

Вариант установки

Клапаны другой конструкции требуют вырезания щели в профиле окна. Это трудный процесс, требующий специального инструмента, поэтому его используют редко.

Производители

Французская компания AERECO предлагает автоматические устройства с удаленным гигрометром. Такая конструкция позволяет ориентироваться на уровень влажности непосредственно в помещении. Ее датчики изготавливаются из полиамидных лент, изменяющих размер под действием влаги. Приспособления приточной вентиляции выпускаются в различных модификациях и цветовых оформлениях корпуса.

Aereco

Установка приточного клапана REHAU выполняется на оконный створ без необходимости фрезерования щели. Он оснащается сменным фильтром и ступенчатой регулировкой потока воздуха. Автоматика приспособления работает бесшумно и эффективно, закрывая мембрану при сильном ветре и открывая при нормальном давлении.

Конструкция клапана Air-Box Standart состоит из двух частей – наружной и внутренней. Первая устанавливается в нижней части окна, а вторая располагается вверху на створке. Модель Comfort имеет цельный корпус и размещается в верхней части оконного профиля. Она отличается звукопоглощающими свойствами.

Обслуживание

Уход

Устройство не нуждается в сложном уходе, но для нормального функционирования необходимо очищать его раз в полгода. Если не убирать загрязнение, то пыль будет попадать в воздух в большом количестве. Облегчить процедуру очистки поможет использование пылесоса. Внешнюю часть корпуса приточного клапана протирают влажной тряпкой. Нельзя промывать приспособление проточной водой или использовать бытовую химию. Чтобы не сломать вентиляционный клапан, нужно аккуратно выполнять регулировку и не разбирать устройство. Если поблизости производятся ремонтные работы, необходимо защитить приспособление от грязи.

Приточный клапан — простой и эффективный способ сделать воздух своей квартиры чистым и свежим.

Фото

Шаги 1 и 2

Шаги 3 и 4

Шаги 5 и 6

Шаги 7 и 8

Установка приточного оконного клапана – Услуги компании DFD

Сегодня пластиковые окна практически везде. Их преимущество – в шумо-, теплоизоляции и герметичности. Но есть у таких окон и недостатки: плохая вентиляция, конденсат, плесень и духота в комнате. Всё это провоцирует головную боль, заложенность в носе и горле у аллергиков, головокружение и прочие неприятности, а из-за долгого пребывания в непроветриваемых офисах у работников падает концентрация и ухудшается продуктивность. Избежать таких неприятностей поможет установка приточного клапана на окно.

Если у вас в квартире или доме установлены пластиковые окна, и ощущается недостаток циркуляции воздуха, компания DFD, Украина, решит проблему!

Приточные клапана на окна и их предназначение

Это оборудование, монтируемое в верхней части окна для притока в помещение свежего воздуха. Клапан для вентиляции окон можно установить на любые их типы, независимо от производителя и профиля, а сам монтаж возможен как на старые, так и на новые окна.

Обычно клапан проветривания пластиковых окон имеет следующую комплектацию: набор шурупов и уплотнительных резинок, сам вентиляционный клапан и инструкция по использованию. И хотя кажется, что ничего сложного здесь нет, однако его установкой самостоятельно лучше не заниматься, чтобы не допустить ошибок.

Оконные клапана ликвидируют главное последствие герметичности ПВХ окон – конденсат на поверхности стеклопакетов. Также вентиляционные клапаны поддерживают в помещении свежесть и здоровый микроклимат, даже если окна при этом закрыты.

Как происходит установка приточного клапана на пластиковое окно

Сначала проходит оценка существующей вентиляции и качества воздуха с помощью аэрометра. Затем происходит выбор места для монтажа. Установить приточный клапан можно только на окно с открывающейся створкой. Устройство обычно ставят вверху, не нарушая механическую прочность и целостность окна. Также желательно, чтобы это окно было над батареей – благодаря этому тёплые потоки будут поднимать к потолку холодные, создавая комфортное нахождение в комнате без сквозняка.

Монтаж приточного клапана не требует сверления. С внешней стороны рамы и на створке вырезается часть уплотнителя, и в углубление устанавливается клапан. Далее его плотно фиксируют шурупами, а отверстие закрывают специальными заглушками. При этом конструкция остаётся абсолютно целой.

Мастер приедет в любое время и в любой город и выполнит порученную работу — сам монтаж оконного клапана занимает не более 30 минут.

Почему необходим приточный оконный клапан

Проветриватель на окно необходим круглый год. Летом приточный клапан обеспечит циркуляцию воздуха и защитит помещение от лишней влаги и пыли, а плотно закрытые окна не дадут насекомым и шуму с улицы проникнуть внутрь. Зимой установка приточного клапана на окно снизит теплопотери и расходы на отопление, так как не нужно будет открывать окно на проветривание. Оптимальный воздухообмен создаст комфортную температуру в помещении!

Установка клапана на окно от компании DFD даст максимум преимуществ:

• поступление свежего воздуха при закрытых окнах;
• предотвращение развития плесени, грибка и вредных бактерий;
• отсутствие сквозняков и снижение риска простуды;
• снижение теплопотерь;
• сохранение звукоизоляционных свойств;
• сокращение износа фурнитуры;
• регуляция поступающего воздуха;
• устранение конденсата из поверхности окон;
• отсутствие резких перепадов температур и стабильно комфортный микроклимат;

Современные технологии способны дать необходимый комфорт, а потому если вы давно задумывались о вентиляции или хотели поставить новое окно, но не знали, какое выбрать и как правильно организовать воздухообмен, у нас есть хорошее решение – приточный клапан на пластиковые окна!

Он незаметен, сохраняет целостность конструкции профиля, совместим со всеми видами окон, которые имеют открывающиеся створки, а также существует в разных оттенках, которые подойдут под цвет пластика вашей оконной рамы.

Поэтому, чтобы в вашем доме был чистый воздух без вредных бактерий, а пребывание было комфортным, обращайтесь в компанию DFD в Украине. Установка клапана на окно – это практичность, экономия, по-настоящему чистый воздух и комфорт в доме при любой погоде!

Популярные вопросы

1. Для чего нужен приточный клапан на окне?

Приточный клапан на окнах необходим для эффективной вентиляции помещения, где установлены герметичные стеклопакеты. Он обеспечивает проветривание и непрерывное поступление чистого воздуха при закрытых окнах, не создавая сквозняка и сохраняя звукоизоляцию. Кроме того, оконные клапана препятствуют появлению конденсата, развитию грибков и плесени, что положительно сказывается на самочувствии всех, кто находится в комнате. Он монтируется вверху откидной створки без повреждения конструкции.

2. Как работает приточный клапан на пластиковых окнах?

Приточный клапан на пластиковых окнах забирает внутрь комнаты холодный воздух, а наружу выталкивает согретый (отработанный). Так с помощью разницы давлений происходит воздухообмен, создавая эффект проветривания при закрытых окнах. Для правильной работы системы важна герметичность входной двери, рабочая вентиляция, а также отсутствие герметичности дверей между соседними комнатами для циркуляции воздуха.

3. В каком месте установить приточный клапан?

Как правило приточный оконный клапан размещают вверху открывающейся створки. На верхней части рамы удаляют уплотнительную резинку по размеру клапана. Далее на это место монтируют клапан, закрепляя его шурупами и специальными заглушками. Такой монтаж не нарушает конструкцию окна, сохраняя её целостность, а весь процесс установки оконного приточного клапана в Украина занимает не более получаса. При этом устройство незаметное, компактное и непрерывно насыщает комнату свежим воздухом.

4. Сколько стоит установка приточного клапана?

Во многом цена монтажа приточного клапана на окно зависит от модели устройства, особенностей профиля, а также необходимости проведения дополнительных работ. Специалисты компании DFD проведут диагностику существующей вентиляции, помогут подобрать нужный вариант клапана и проведут монтаж в любом городе Украины. Мы быстро и аккуратно установим любую модель приточного клапана, обеспечив необходимый воздухообмен.
