Как подключить пускатель на 220в с кнопкой: технические характеристики и схема подключения. Схемы подключения магнитного пускателя на 220 В и 380 В особенности самостоятельного подключения

alexxlab

Содержание

Схема подключения пускателя с двух кнопок. Как подключить магнитный пускатель?

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

  • пуск;
  • стоп.

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

  • трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
  • Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение — с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.


Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

    Схема подключения магнитного пускателя на первый взгляд кажется сложной, однако справиться с таким устройством не составит труда, если придерживаться правил и рекомендаций по установке.
    По своей сути, магнитный пускатель (кнопочный или бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий справляться с нагрузками тока.

    Он работает во время постоянных включений и выключений цепей.

    С подключением магнитного пускателя становится реальным дистанционно управлять пуском, остановкой и общей работой трехфазного электродвигателя.

    Однако подобное реле настолько неприхотливое, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, тепловым обогревателем или печью, кондиционерами.

    Покупая подобный механизм, обращайте внимание: ведь кнопочный магнитный пускатель мало чем отличается от современного контактора.

    Функции у них практически одинаковые, так что особых трудностей при подключении возникнуть не должно.

    Принцип работы схемы довольно прост. Напряжение подается на катушку пускателя, после чего в ней возникает магнитное поле.

    Именно за счет него внутрь катушки как бы втягивается сердечник из металла.

    К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.

    Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.

    Как устроен механизм пускателя?

    Прежде чем заниматься подключением магнитного пускателя, нужно понимать его схему комплектации: в нее входит сам прибор и пост (блок) с важнейшими контактами.

    Хотя он не входит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, например, с реверсом электродвигателя, нужно обеспечить разветвление проводов.

    Здесь и необходим блок, который еще называют приставкой контактного типа к схеме.

    Внутри такой приставки подключена контактная схема, которая плотно соединена с обычной контактной системой магнитного пускателя.

    Такой механизм для трехфазного двигателя, например, состоит из двух пар замкнутых и двух пар разомкнутых контактов.

    Чтобы снять блокирующую составляющую (при ремонте или подключении) достаточно отодвинуть специальные полозья, удерживающие крышку.

    Схема состоит из двух частей: верхней и нижней. Кнопочный механизм для трехфазного двигателя легко различать по цвету. Например, кнопка «Стоп» имеет красный цвет.

    В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленый.

    В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.

    Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.

    Для этого устанавливают дополнительные боковые контакты, где при срабатывании одного — второй будет блокироваться.

    Монтажная схема выполняется в пару действий, зато на практике получается удобный кнопочный механизм.

    Схема подключения устройства

    Перед тем, как схема магнитного пускателя будет подключена, необходимо:

    • Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
    • Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
    • Подбираем подходящие кнопки соответствующих цветов;
    • Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.

    Последовательность подключения состоит из таких частей:

    • трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
    • схемы управления, включающей катушку, дополнительные провода и кнопки.

    Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.


    Для фотореле нам понадобиться трехжильный кабель, который мы подключим к кнопкам, а также пара разомкнутых контактов.

    Рассмотрим типичную схему подключения на 220 вольт. Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу.

    Пост контакта фотореле – это четвертая свободная фаза. На силовые контакты через схему идут три фазы.

    Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.

    Подключаем тепловое реле

    Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

    Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты.

    Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

    Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

    На самом фотореле можно найти контакты, которые следует подключать к катушке.

    Нагреватели теплового реле (фотореле) не вечны и имеют свой предел работы.

    Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

    В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

    Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

    Как итог, пускатель выключается.

    Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт).

    Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

    Как правильно выбрать магнитный пускатель?

    Чтобы устройство не сгорело после подключения через пару недель, нужно внимательно относиться к выбору. Самые популярные серии пускателя ПМЛ и ПМ12.

    Они поставляются как отечественными, так и зарубежными фирмами.


    Каждая цифра величины указывается на тот ток, который пост сможет провести через схему без поломок и возгораний. Если ток нагрузки выше 63 А, то лучше покупать для подключения в схему контакторы.

    Важная характеристика при подключении – класс износостойкости. Она показывает, сколько раз устройство сможет без затруднений срабатывать на нажатие.

    Важный показатель, если механизм предстоит часто включать и выключать. Если в час предстоит много нажатий, то выбирают бесконтактные пускатели.

    Кроме того, устройства могут продаваться с реверсами и без них. Применяют для реверсивных двигателей, где вращение идет сразу в две стороны.

    Пускатель такого типа имеет сразу две катушки и две пары силовых контактов. К дополнительным элементам относят защитный механизм, лампочку, кнопки.

    Это простая схема пускателя (облегченный вариант), которая лежит в базе всех либо, по крайней мере, большинства схем пуска асинхронных электродвигателей, используемых очень широко, как в индустрии, так и в обычном быте. Плох тот электрик, который не знает данной схемы (как ни удивительно, но есть и такие люди). Хоть Вы, может быть, естественно понимаете принцип её работы, но для освежения памяти либо для новичков все же опишу кратко эту работу. И так, вся схема не считая электродвигателя, который установлен конкретно на определенном оборудовании либо устройстве, устанавливается или в щитке либо в специальной коробке (ПМЛ).

    Кнопки Запуска и СТОПА, могут находится как на фронтальной стороне этого щитка, так в не его (устанавливаются на месте, где комфортно управлять работой), а может быть и там и там, зависимо от удобства. К данному щитку подводится трёхфазное напряжение от блежайшего места запитки (обычно, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.


    Схема пускателя облегченный вариант

    А сейчас о механизме работы: на клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для пуска асинхронного электродвигателя требуется срабатывание магнитного пускателя(ПМ) и замыкания его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ, нужно подать на его обмотку напряжение (кстати, величина его находится в зависимости от самой катушки, другими словами, на какое конкретно напряжение она рассчитана. Это так же находится в зависимости от условий и места работы оборудования. Они бывают на 380в, 220в, 110в, 36в, 24в и 12в) (данная схема рассчитана на напряжение 220в, так как берётся с одной из имеющихся фаз и нуля). Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи: С ф1 поступает фаза на замкнутый контакт термический защиты электродвигателя ТП1, дальше проходит через катушку самого пускателя и выходит на кнопку Запуск (КН1) и на контакт самоподхвата ПМ4 (магнитного пускателя). С их питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле.

    Для пуска требуется надавить кнопку «Запуск», после этого цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для запуска мотора) и контакт ПМ4, который даст возможность при отпускании кнопки запуска, продолжать работу и не отключить магнитный пускатель (именуется самоподхватом). Для остановки электродвигателя, требуется всего только надавить кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В итоге контакты ПМ1-3 и ПМ4 отключатся, и работа будет остановлена до последующего пуска Запуска.

    Для защиты обязательно ставятся термические реле (на нашей схеме это ТП). При перегрузке электродвигателя, соответственно увеличивается ток, и движок резко начинает греться, прямо до выхода из строя. Данная защита срабатывает конкретно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП.

    Данные случаи бывают в основном при полном заклинивании механической части либо при большой механической перегрузки в оборудовании, на котором работает электродвигатель. Хотя и не редко предпосылкой становится и сам движок, из-за высохших подшипников, нехорошей обмотки, механического повреждения и т.д. Думаю для тех, кто этого не знал, данная статья: Схема пускателя облегченный вариант, была очень полезна и в один прекрасный момент не раз понадобится в жизни.

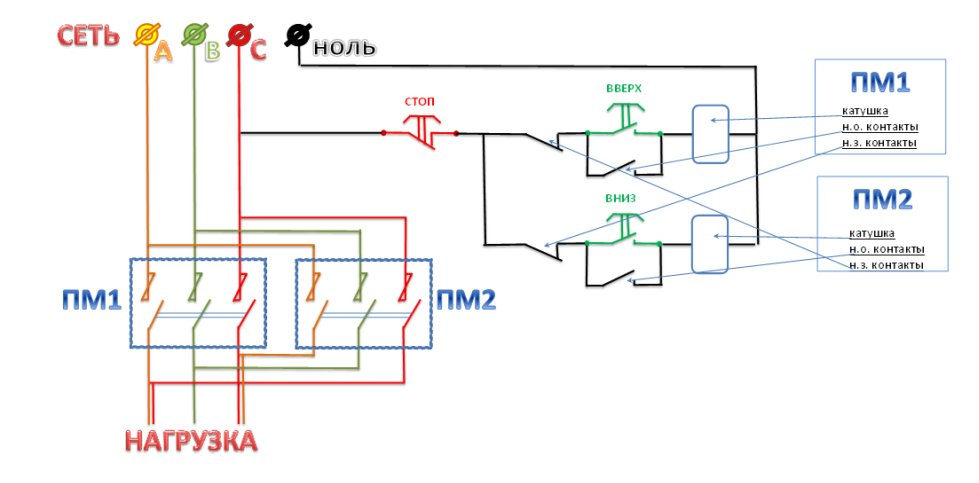

    Подключения пускателя по схеме — реверс

    Вариант приведенной выше схемы, используется для пуска электродвигателей, работающих в одном режиме, т. е. не меняя вращения (насосы, циркулярки, вентиляторы). Но для оборудования которое должно работать в 2-ух направлениях, это кран — балки, тельферы, лебедки, открывание-закрывание ворот и др. нужна другая электрическая схема. Для такой схемы нам понадобится не один, а два схожих пускателя и кнопка ПУСК-СТОП 3-х кнопочная, т. е. две кнопки Запуск и одна СТОП. Могут в схемах реверс, употребляться пульты и на две кнопки, это участки, где промежутки работы очень короткие. К примеру маленькая лебедка, промежутки работы 3-10 секунд, для работы этого оборудования, вариант на две кнопки более подходящий, но кнопки обе пусковые, т. е. только с нормально открытыми контактами, и в схеме блок контакты (пм1 и пм2) самоподхвата не задействуются, а конкретно пока вы держите кнопку нажатой – оборудование работает, как отпустили – оборудование тормознуло. В остальном схема реверс подобна схеме облегченный вариант.


    Подключения пускателя по схеме – реверс

    Пускатель со схемой звезда – треугольник

    Переключение мотора со звезды на треугольник используют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник большие трехфазные асинхронные движки от 30-50 кВт, и высокооборотные ~3000 об/мин, время от времени 1500 об/мин.

    Если движок соединен в звезду то на каждую его обмотку подается напряжение 220 Вольт, а если движок соединен в треугольник, то на каждую его обмотку приходиться напряжение 380 Вольт. Тут в действие вступает закон Ома «I=U/R» чем выше напряжение, тем выше ток, а сопротивление не меняется.

    Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду(220).

    Когда электродвигатель разгоняется и набирает полные обороты, картина стопроцентно изменяется. Дело в том что движок имеет мощность которая не находится в зависимости от того подключен он в звезду либо на треугольник. Мощность мотора зависит в основном от железа и сечения провода. Тут действует другой закон электротехники «W=I*U»

    Мощность равна сила тока, умноженная на напряжение, другими словами чем выше напряжение, тем ниже ток. При подключении в треугольник(380), ток будет ниже, чем в звезду (220). В движке концы обмоток выведены на «клеммник» таким образом что зависимо от того каким образом поставить перемычки получится подключение в звезду либо в треугольник. Такая схема обычно нарисована на крышке. Для того чтоб создавать переключения со звезды на треугольник, мы заместо перемычек будем использовать контакты магнитных пускателей.

    Схема звезда – треугольник

    Схема подключения трехфазного асинхронного мотора, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

    К движку подходит 6 концов. Магнитный пускатель КМ служит для включения и отключения мотора. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного мотора в треугольник. Обратите внимания, провода от клеммника мотора должны быть включены в таком же порядке, как и в самом движке, главное не спутать.

    Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

    При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ он срабатывает и на него подается напряжение через блок контакт сейчас кнопку можно отпустить. Дальше напряжение подается на реле времени РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2 и движок запускается в «звезду».

    Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок контакт магнитного пускателя КМ2, а от туда на катушку магнитного пускателя КМ1. И электродвигатель врубается в треугольник. Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателя КМ1, для защиты от одновременного включения пускателей.

    Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

    Кнопкой «СТОП» схема отключается.

    Схема состоит:

    — Автоматический выключатель;

    — Три магнитных пускателя КМ, КМ1, КМ2;

    — Кнопка запуск – стоп;

    — Трансформаторы тока ТТ1, ТТ2;

    — Токовое реле РТ;

    — Реле времени РВ;

    — БКМ, БКМ1, БКМ2– блок контакт собственного пускателя.

    Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

    1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
    2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
    3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
    4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

    Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

    Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

    Принцип работы

    При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.

    Как подключить контактор

    При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

    Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

    Как подключить модульный контактор

    Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Укрепление его предназначено на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

    Подключение контактора через кнопку

    Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

    При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

    Подключение контактора с тепловым реле

    Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

    При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

    В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован или ключом, или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

    Видео о подключении контактора

    Принцип работы магнитного пускателя. Как правильно подобрать электромагнитный пускатель.

    Назначение и устройство

    Магнитные пускатели встраиваются в электрические цепи для удаленного пуска, остановки и обеспечения защиты электрооборудования, электродвигателей. В основе работы лежит использование принципа действия электромагнитной индукции.

    Основой конструкции являются тепловое реле и контактор, объединенные в одно устройство. Такое устройство способно работать в том числе и в трехфазной сети.

    Подобные устройства постепенно вытесняются с рынка контакторами. Они по своим конструктивным и техническим характеристикам ничем не отличаются от пускателей, и различить их возможно только по названию.

    Между собой они отличаются напряжением питания магнитной катушки. Оно бывает 24, 36, 42, 110, 220, 380 Вт переменного тока. Устройства выпускают с катушкой для постоянного тока. Их использование в сети переменного тока тоже возможно, для чего нужен выпрямитель.

    Конструкцию пускателя принято делить на верхнюю и нижнюю часть. В верхней части находится подвижная система контактов, совмещенная с дугогасительной камерой. Также здесь размещается подвижная часть электромагнита, механически соединенная с силовыми контактами. Все это составляет подвижную контактную схему.

    В нижней части находится катушка, вторая половина электромагнита и возвратная пружина. Возвратная пружина возвращает верхнюю половину в первоначальное состояние после обесточивания катушки. Так происходит разрыв контактов пускателя.

    Контакторы бывают:

    1. Нормально замкнутые. Контакты замкнуты, и питание подается постоянно, отключение происходит только после срабатывания пускателя.
    2. Нормально разомкнутые. Контакты замкнуты, и питание подается, пока работает пускатель.

    Наиболее часто встречается второй вариант.

    Принцип работы

    Основная область применения этого прибора – производство. Хотя и в быту их устанавливают, если хозяин частного дома организовал для себя небольшую мастерскую.

    Правила установки пускателей разнообразны. К примеру, он может быть смонтирован в сам щит станка, или быть вынесен за его пределы, тогда монтаж производят в распределительный щит. Последние устанавливают в щитовых комнатах. Кнопки, которыми проводят управление прибором, выносят за пределы щитов в любое требуемое место. То есть само управление производится дистанционно.

    Назначение электрического элемента сети – включать или по-другому замыкать и размыкать питающую сеть. Все дело в том, что другие приборы этого типа, а именно рубильники или выключатели, в электроустановках использовать нельзя, потому что последние при включении потребляют большой пусковой ток, превышающий номинальный в три раза. Именно поэтому в сеть проводят подключение пускателя, потому что он эти токи выдерживает.

    Чисто конструктивно магнитный пускатель – прибор несложный. В нем два вида контактов: подвижные и неподвижные. Первые называются так потому, что они двигаются вместе с якорем, который перемещается под действием магнитного пола в сторону сердечника, когда электрический ток подаётся на последний. Сердечник располагается в катушке, и он сам запитывается своей отдельной цепью, чтобы создать магнитное поле. Оно создаётся именно внутри катушки.


    Устройство магнитного пускателя

    По сути, принцип работы магнитного пускателя заключается в следующем:

    • нажали кнопку «Пуск»;
    • питание подаётся на сердечник и на движущиеся контакты;
    • сердечник втягивает в себя якорь;
    • он за собой тянет подвижные контакты;
    • последние прижимаются к неподвижным контактам.

    Если необходимо обесточить электроустановку, то нажимается кнопка «Стоп». Она перекрывает подачу электроэнергии на сердечник. Магнитное поле исчезает, якорь уходит в своё первоначальное положение, вытягивая за собой подвижные контакты. Между двумя парами контакта образуется зазор. То есть питающая цепь прерывается.

    Необходимо отметить, что сам магнитный прибор не является так называемым независимым устройством в плане функциональности. К примеру, УЗО таковым элементом питающей сети является. Пускатель является частью электрической сети, куда входят сам этот элемент, а также спаренные кнопки управления. Без последних он работать не будет.


    Кнопки управления «Пуск» и «Стоп»

    При этом надо обозначить и тот факт, что пускатель магнитный является своеобразной защитой электрического мотора от перегрева, потому что в нем установлено тепловое реле. И если электродвигатель начинает работать под большой нагрузкой, то есть он начинает перегреваться, пускатель его тут же отключит сам в автоматическом режиме.

    Есть у этого прибора ещё один немаловажный фактор в плане его установки в питающую сеть. Так как он является прибором коммутационным, то есть работающим от кнопок, то нет никакой вероятности, что он включится самопроизвольно. К примеру, если по каким-то причинам напряжение в сети исчезло, любой станок отключится. Если на месте пускателя стоял обычный рубильник, то станок сам включился бы, если бы электричество снова подали бы на станок.

    Представьте себе, если кто-то из рабочих вдруг решил провести небольшой ремонт оборудования, не отключив рубильник. Могла бы быть серьёзная травма. С магнитным пускателям этого не может произойти. Потому что, если вы на кнопку «Пуск» не нажали, станок не включится.

    Область применения

    Назначение этого аппарата – замыкание и размыкание цепи, которой характерные большие токи.

    Как правило, пускатели используют для дистанционного управления электродвигателями, работающими от напряжения 220 либо 380 Вольт.

    В домашних условиях применение данных аппаратов возможно для создания системы уличного освещения либо включения мощных потребителей электроэнергии.

    Видео описание

    В видео показано, как работает пускатель магнитный:

    Виды контакторов

    По оснащению средствами защиты: практически все модели включают в себя блок термореле, который размыкает цепь дополнительных контактов в случае перегрузки по току. В этом смысле принцип работы магнитного пускателя не отличается от защитного автомата. После аварийного отключения, и остывания защитной группы (цепь питания обмотки электромагнита восстанавливается), замыкание силовых контактов не происходит. Предполагается, что оператор устранит причину возникновения аварийной ситуации, и произведет повторный пуск электроустановки.

    По способу замыкания контактов, имеются следующие виды магнитных пускателей:

    1. Прямого подключения, то есть с одной группой силовых контактов. Он работает по принципу: «вкл» или «выкл», плюс защита от перегрузки или короткого замыкания.
    2. Реверсивного подключения. Электромагнитный пускатель такого типа оснащен двумя группами контактов, с помощью которых можно комбинировать линии питания. Например, чередование фаз для асинхронного электромотора. При замыкании различных групп контактов, вал электродвигателя вращается в разные стороны, то есть происходит реверс.
    3. Работающие только на замыкание силовых контактов, либо имеющие нормально замкнутые и нормально разомкнутые контактные группы.

      Такие коммутаторы могут управлять (в противофазе) двумя электроустановками. Одно устройство подключается, второе синхронно обесточивается.
    4. По количеству контактов силовой группы:
      • Двух контактные (для однофазных потребителей).
      • Трех контактные (подключаются только фазные группы, нейтраль всегда соединена). Это самая распространенная модель пускателя, к ней можно подключать как одно — так и трех фазные электроустановки.
      • Четыре и более контакта в силовых группах. Под группой подразумевается либо нормально замкнутый, либо нормально разомкнутый комплект. Применяются редко, только в специальных устройствах, работающих по особой схеме подключения.

      Большинство пускателей выглядят так:

      Силовые контакты (три фазы), в одной плоскости расположены дополнительные, для питания обмотки.

      Или так:

      Для удобства монтажа, дополнительные контакты вынесены на отдельную площадку, ниже и сбоку.

    Магнитный пускатель

    Магнитный пускатель состоит как бы из верхней и нижней части.

    В верхней части находится подвижная контактная система, дугогасительная камера и подвижная половинка электромагнита, которая механически связана с группой силовых контактов подвижной контактной системы.

    Нижняя часть пускателя состоит из катушки, возвратной пружины и второй половинки электромагнита. Возвратная пружина возвращает верхнюю половинку в исходное положение после прекращения подачи питания на катушку, тем самым, разрывая силовые контакты пускателя.

    Обе половинки электромагнита набраны из Ш-образных пластин, сделанных из электромагнитной стали. Это наглядно видно, если вытащить нижнюю половинку электромагнита.

    Катушка пускателя намотана медным проводом, и содержит N-ое количество витков, рассчитанное на подключение определенного питающего напряжения равного 24, 36, 110, 220 или 380 Вольт.

    Ну и как происходит сам процесс.
    При подаче напряжения питания в катушке возникает магнитное поле и обе половинки стремятся соединиться, образуя замкнутый контур. Как только отключаем питание, магнитное поле пропадает, и верхняя часть возвращается возвратной пружиной в исходное положение.

    Теперь осталось разобраться с питанием и характеристиками.
    На боковой стенке пускателя, так же, как и у блока контактов, нанесена информация об электрических параметрах пускателя и для удобства условно разделена на три сектора:

    Сектор №1

    В первом секторе дана общая информация о пускателе и его область применения:

    50Гц – номинальная частота переменного тока, при которой возможна бесперебойная работа пускателя;

    Категория применения АС-3 – двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки.
    Например: этот пускатель можно использовать для запуска и останова асинхронных двигателей с короткозамкнутым ротором, используемых в лифтах, эскалаторах, ленточных конвейерах, элеваторах, компрессорах, насосах, кондиционерах и т.д.

    Для характеристики коммутационной способности контакторов и пускателей переменного тока установлены четыре категории применения, являющиеся стандартными: АС1, АС2, АС3, АС4. Каждая категория применения характеризуется значениями токов, напряжений, коэффициентов мощности или постоянных времени, условиями испытаний и других параметров установленных ГОСТ Р 50030.4.1-2002.

    Iе 9А – номинальный рабочий ток. Это ток нагрузки, который в нормальном режиме работы может проходить через силовые контакты пускателя. В нашем примере этот ток составляет 9 Ампер.

    Категория применения АС-1 – неиндуктивные или слабо индуктивные нагрузки, печи, сопротивления. Например: лампы накаливания, ТЭНы.

    Ith 25A – условный тепловой ток (t° ≤ 40°). Это максимальный ток, который контактор или пускатель может проводить в 8-часовом режиме так, чтобы превышение температуры его различных частей не выходило за пределы 40°С.

    Сектор №2

    В этом секторе указана номинальная мощность нагрузки, которую могут коммутировать силовые контакты пускателя, и которая характеризуется категорией применения АС3 и измеряется в кВт (киловатт). Например, через контакты пускателя можно пропустить нагрузку мощностью 2,2 кВт, питающуюся переменным напряжением не более 230 Вольт.

    Сектор №3

    Здесь показана электрическая схема пускателя: катушка и четыре пары нормально разомкнутых контактов – три силовых (рабочих) и один вспомогательный. От катушки через все контакты проходит пунктирная линия, которая указывает, что все четыре контакта замыкаются и размыкаются одновременно.

    Напряжение питания 220В подается на катушку через контакты, обозначенные как А1 и А2.

    Современные магнитные пускатели выпускают с двумя однотипными контактами от одного вывода катушки. Их выводят с противоположных сторон, маркируют одинаковым буквенным и цифровым значением, и соединяют между собой проволочной перемычкой. В нашем случае это выводы с маркировкой А2. Все это сделано для удобства монтажа схемы. И если придется собирать схемы с участием магнитного пускателя, используйте оба эти контакта.

    Теперь осталось рассмотреть контактную группу пускателя. Здесь все просто.
    Силовыми контактами являются три пары: 1L1–2T1; 3L2–4T2; 5L3–6T3 — к ним подключается нагрузка, которую Вы хотите запитывать через магнитный пускатель или контактор. Причем контакты 1L1; 3L2; 5L3 являются входящими – к ним подводится напряжение питания, а 2Т1; 4Т2; 6Т3 являются выходящими – к ним подключается нагрузка. Хотя разницы здесь нет — что куда, но это считается за правило, чтобы можно было разобраться в монтаже другому человеку, не производившему монтаж.

    Последняя пара контактов 13НО–14НО является вспомогательной и эту пару используют для реализации в схеме самоподхвата пускателя. То есть, эта пара нужна, чтобы при включении в работу, например, двигателя, все время его работы не пришлось держать нажатой кнопку «Пуск».

    Ну и последнее, на что хотел обратить Ваше внимание, это на то, что современные пускатели, автоматические выключатели и УЗО теперь можно размещать в одном ящике и на одну дин рейку. Так что учитывайте это при выборе ящика.

    Схемы включения магнитных пускателей

    Одна из простейших схем подключения магнитного пускателя показана ниже:

    Принцип работы данной схемы довольно прост: при замыкании автоматического выключателя QF собирается схема питания катушки магнитного пускателя. Предохранитель PU обеспечивает защиту схемы управления от коротких замыканий. При нормальных условиях контакт тепловых реле Р замкнут. Итак, для запуска асинхронника нажимаем кнопку «Пуск», цепь замыкается, через катушку магнитного пускателя КМ начинает протекать ток, сердечник втягивается, тем самым замыкая силовые контакты КМ, а также блок контакт БК. Блок контакт БК нужен для того, чтоб замкнуть цепь управления, поскольку кнопка после того как ее отпустят, вернется в исходное положение. Для остановки этой электродвигателя достаточно нажать кнопку «Стоп», которая разберет схему управления.

    При длительном токе перегрузке сработает тепловой датчик Р, который разомкнет контакт Р, и это тоже приведет к остановке машины.

    При схеме включения приведенной выше следует учесть напряжение номинальное катушки. Если напряжение катушки 220 В, а двигателя (при соединении в звезду) 380 В, то данную схему употреблять нельзя, а можно применить с нейтральным проводником, а если в обмотки двигателя соединены треугольником (220 В), то данная система вполне жизнеспособна.

    Схема с нейтральным проводником:

    Единственное отличие этих схем включения, что в первом случае питание системы управления подключено к двум фазам, а во втором к фазе и нейтральному проводнику. При автоматическом управлении системой пуска вместо кнопки «Пуск» может включатся контакт из системы управления.

    Реверсивная схема включения показана ниже:

    Эта схема более сложная, чем при подключении не реверсивного устройства. Давайте рассмотрим принцип ее работы. При нажатии кнопки «Вперед» происходят все описанные выше действия, но как вы видите из схемы, перед кнопкой вперед появился нормально замкнутый контакт КМ2. Это нужно для выполнения электрической блокировки одновременного включения двух устройств (избежание короткого замыкания). При нажатии кнопки «Назад»  во время работы электропривода ничего не произойдет, так как контакт КМ1 перед кнопкой «Назад» будет разомкнут. Для произведения реверса машины необходимо нажать кнопку «Стоп» и только после отключения одного устройства можно будет включить второе.

    Специфические виды пускателей и схемы их работы

    Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Рассмотрим их кратко на примере тиристорного пускателя, взрывозащищенных коммутаторов типа ПВР-125р и ПВИ-250 В, подключения через контакторы терморегуляторов и организация АВР.

    Пускатели типа ПВР-125р и ПВИ-250 В

    Электродвигатели используются не только в более-менее привычных нам условиях: к примеру, на различных горнодобывающих предприятиях, шахтах и т.п., где сохраняется потенциальная взрывоопасная обстановка, запыленность и прочие негативные факторы. Следовательно, исполнение пусковых устройств должно предусматривать подобные ситуации. В таких условиях находят применение релейные модули ПВР-125р и ПВИ-250 В(БТ).

    Пускатель типа ПВР является реверсивным модульным блоком, который монтируется во взрывозащищенном корпусе. Он используется для ввода в работу трехфазных электродвигателей различно горнодобывающей техники, работающей в выработке угольных шахт. К ПВР предъявляются особые требования в части противодействия метану и пыли.

    Пускатель ПВР-125р

    Пускатель ПВИ-250 В (БТ, Д) используется в таких же условиях, как и ПВР, но исходя из маркировки обладает еще и искрозащитой. Предназначен для включения и выключения двигателей шахтной техники. Через ПВИ-250 обеспечивается дополнительная защита от возможных коротких замыканий или перегрузок в сети.

    Пускатель ПВИ-250 В

    Монтаж и подключение электромагнитного пускателя

    Для обеспечения дальнейшей надежной работы магнитных пускателей, монтаж этих устройств рекомендуется выполнять на ровной поверхности, закрепленной жестко, в вертикальном положении. Установка пускателей с тепловыми реле должна производиться в условиях минимальной разности температур окружающего воздуха.



    Неправильная установка может привести к ложным срабатываниям. Поэтому следует избегать мест, подверженных вибрации, сильным толчкам и ударам. Например, электромагнитные устройства с номинальным током свыше 150 А во время включения создают заметные сотрясения и удары.

    Тепловые реле могут подвергаться дополнительному нагреву от других источников тепла. Это оказывает отрицательное влияние на всю работу данных устройств. Поэтому их нельзя размещать рядом с аппаратурой теплового действия или в тех частях шкафов, которые более всего подвержены нагреву.

    Когда с контактным зажимом пускателя соединяется один проводник, его конец загибается в кольцо или П-образно. Такой способ соединения предотвращает перекос пружинных шайб, установленных в зажиме. Если же к зажиму подключаются сразу два проводника с примерно одинаковым сечением, их концы должны иметь прямую форму и располагаться по обеим сторонам от зажимного винта.



    До того, как подключать медные провода, их концы необходимо залудить. В многожильных проводах концы перед лужением предварительно скручиваются. Концы проводов из алюминия зачищаются мелким надфилем, после чего покрываются техническим вазелином или специальной пастой. Смазка контактов и подвижных частей устройства не допускается.

    Перед пуском необходимо осмотреть магнитный пускатель снаружи и проверить исправность всех его частей. Все подвижные элементы должны свободно двигаться от руки. Сверить все электрические соединения со схемой.

    Уход за магнитным пускателем

    Для того чтобы правильно ухаживать за магнитным пускателем, необходимо хорошо знать возможные неисправности этого устройства. Как правило, это повышенная температура деталей и сильное гудение прибора.



    Повышенная температура в первую очередь связана с межвитковыми замыканиями катушки. В подобных случаях требуется ее замена. Кроме того, излишний нагрев может произойти в связи с повышением напряжения сети выше номинального, а также при перегрузках, слабых контактных соединениях и недопустимом износе контактов.

    Чрезмерное гудение устройства может происходить по целому ряду причин. Среди них в первую очередь следует отметить неплотное прилегание якоря к сердечнику, в результате загрязнения поверхностей или их повреждения. Другой серьезной причиной становится заедание подвижных частей, а также снижение напряжения в сети более чем на 15% от номинала.

    Для того чтобы избежать подобных неисправностей, требуется своевременный уход. В целом, магнитный пускатель не требует каких-либо дорогостоящих мероприятий. Прежде всего, нужно не допускать попадания внутрь прибора грязи, пыли и влаги. Нужно регулярно проверять состояние контактов и плотность зажимов. Существует определенный перечень мероприятий по техническому обслуживанию и ремонту, выполняемый специалистами-электротехниками.

    Степень защиты

    Лучше всего в работе показывают себя приборы со степенью защиты IP54. Их можно использовать во влажных и очень пыльных помещениях. Без проблем можно его установить на открытом месте.

    Но если монтаж производится внутри шкафа, то достаточно использовать устройства со степенью защиты IP20.

    Чем выше числовой индекс, тем в более жестких условиях может производиться эксплуатация прибора – это применимо к любому электрическому устройству. Обязательно нужно учитывать и такие факторы:

    • Наличие теплового реле, при помощи которого производится отключение нагрузки при превышении максимального тока потребления. Особенно актуально использование такого прибора при управлении электродвигателями.
    • Если имеется функция реверса, то в конструкции присутствует две катушки и шесть контактов. По сути, это пара пускателей, совмещенных в одном корпусе.
    • Обязательно нужно учитывать износостойкость прибора, особенно если очень часто включается и отключается нагрузка пускателем.

    Не последнее место при эксплуатации любого устройства, в том числе и электромагнитного пускателя 220В, занимает человеческий фактор.

    Неквалифицированные работники способны сломать всю цепь управления, так как они не знают, как правильно работать на оборудовании. Если сработала тепловая защита, то включение производить сразу же нельзя.

    И нельзя заново запускать двигатель – сначала нужно проверить, не заклинил ли мотор, нет ли короткого замыкания в цепи питания.

    Источники

    • https://odinelectric.ru/equipment/dlya-chego-nuzhen-magnitnyj-puskatel
    • https://m-strana.ru/articles/magnitnyy-puskatel/
    • https://magazin-yar.ru/prokladka/podrobno-ob-elektromagnitnyh-puskatelyah.html
    • https://ProFazu.ru/elektrooborudovanie/puskateli-rele/elektromagnitnyj-puskatel.html
    • https://sesaga.ru/naznachenie-ustrojstvo-i-rabota-magnitnogo-puskatelya.html
    • https://principraboty.ru/princip-raboty-magnitnogo-puskatelya/
    • https://electricvdele.ru/elektrooborudovanie/elektrodvigateli/magnitnyj-puskatel-220v-380v.html
    • https://electric-220.ru/news/magnitnyj_puskatel_ustrojstvo_i_princip_raboty/2016-11-12-1114





    Как вам статья?

    Павел

    Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

    Написать

    Пишите свои рекомендации и задавайте вопросы

    Однофазный переключатель включения/выключения с винтами для одинарной коробки Комплект монтажного оборудования 110/220 В

    (пока отзывов нет) Написать обзор

    POWERTEC
    71652 Однофазный переключатель включения/выключения 110/220 В с винтами для одинарной коробки Монтажный комплект оборудования

    Сейчас: 20 долларов США

    Артикул:
    71652

    СКП:
    843441110965

    Состояние:
    Новый

    Наличие:
    Обычно отправляем в течение 2 рабочих дней

    Текущий запас:

    Распродано

    Обзор продукта

    Представляем однофазный переключатель включения/выключения с комплектом монтажной коробки от POWERTEC.



    • ВКЛЮЧАЕТ: (1) Однофазный переключатель включения/выключения (POWERTEC 71008) с комплектом для установки аппаратного обеспечения одноблочной электрической коробки (POWERTEC 71646) безопасность отключения питания распределительная коробка, предназначенная для защиты ваших настольных пил, сверлильных станков, ленточных шлифовальных машин, фуганков, пылесборников и других деревообрабатывающих станков. Кнопку запуска можно заблокировать для предотвращения несанкционированного использования
    • ОБОРУДОВАНИЕ БЛОЧНОЙ КОРОБКИ: включает (2) винта № 6-32 и гайки. Заменяет оригинальное монтажное оборудование M4 совместимыми винтами 6-32 при установке наших переключателей 71007 и 71008 в глубокие монтажные коробки и стандартные монтажные коробки с удлинительным кольцом или другие установки, требующие винтов 6-32. Может также использоваться для установки 71054 и 71577 в стандартную электрическую коробку.
    • КНОПКА ПИТАНИЯ: переключатель имеет упрощенный дизайн с цветовой маркировкой и кнопками с выемками/выпуклостями, указывающими на то, что переключатель был разомкнут или замкнут. Его также очень легко установить и использовать: нажмите зеленую кнопку запуска, чтобы включить устройство. Нажмите красную кнопку остановки, чтобы использовать панель в качестве главного выключателя.
    • ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Двойное напряжение: 110/220 В; Однофазный | Номинальный ток: 2 л.с./35 ампер при 120 В; 3 л.с. / 20 А при 230 В | Подходит для глубоких монтажных коробок и стандартных монтажных коробок с удлинительным кольцом



    Этот комплект безопасности для деревообработки предназначен для обеспечения вас кнопочным выключателем для нужд вашей мастерской и электроинструмента. Он отличается упрощенной, но простой конструкцией, которую можно легко установить в глубокие монтажные коробки и стандартные монтажные коробки с удлинительным кольцом. Выключатель питания имеет 2 положения, поэтому можно переключать как горячую, так и нейтральную или обе фазы сети 220В. Он отличается простой в установке конструкцией крепления и поставляется с кнопками пуска и остановки с цветовой кодировкой, которые имеют профиль с выемками/выпуклостями, указывающий на то, что переключатель был разомкнут или замкнут. В качестве дополнительных мер безопасности кнопку запуска можно заблокировать для предотвращения несанкционированного использования.



    Идеально подходит для:

    • Настольных пил
    • Сверлильный станок
    • Ленточнопильный станок
    • Шлифовальные станки и фуганки
    • Системы сбора пыли для деревообработки



    Характеристики однофазного переключателя питания

    • Тип: Кнопка «Старт-Стоп»
    • Режим работы: ВКЛ-ВЫКЛ-ВКЛ
    • Двойное напряжение: 110 В/220 В
    • Номинальный ток: 2 л.с./35 ампер при 120 вольт | 3 л.с./20 ампер при 230 вольт
    • Размеры Д x Ш x В: 4,25” x 2,5” x 3”
    • Одобрено: UL, TUV, CSA, CE, стандарты ETL



    Включенный комплект оборудования

    Обратите внимание: комплект оборудования (винты и гайки) заменяет оригинальное монтажное оборудование M4 совместимыми винтами 6-32 при установке переключателей POWERTEC 71007 и 71008 в глубокие монтажные коробки и стандартные монтажные коробки с удлинительным кольцом или другие установки, требующие винтов 6-32. Комплект крепежных деталей POWERTEC 71646 можно использовать для установки наших моделей 71054 и 71577 в стандартную электрическую коробку.



    Комплект монтажного оборудования для однофазного переключателя/одинарной группы содержит:

    1 x Однофазный выключатель питания

    2 винта 6-32 длиной 1 дюйм

    2 гайки 6-32 003



    Схема подключения: просмотреть PDF-файл





    (пока отзывов нет) Написать обзор

    Не знаю, как подключить переключатель пуска/останова к двигателю

    Я пытаюсь понять концепцию физического подключения переключателя пуска/останова с реле для управления двигателем. Ни в гугле, ни в сети схемы не нашел. Я нахожу миллионы лестничных диаграмм, но ни одной схемы физического подключения переключателя, реле и двигателя.

    Может ли кто-нибудь помочь мне найти какие-либо схемы подключения управления двигателем.

    Увидеть меньше Узнать больше

    Ответить

    Сохранить

    Как и

    1 — 17 из 17 сообщений

    это автономный блок, в котором кнопки СТАРТ и СТОП встроены в пускатель/контактор, или кнопки представляют собой отдельный блок?

    Ответить

    Сохранить

    Нравится
