Схема аварийного светильника с аккумулятором: Схема подключения аварийного светильника

Схема аварийного светильника для дома

У всех дома иногда пропадает свет. Если это происходит в темное время суток, приходится срочно (в темноте!) искать фонарь, спички, зажигалку или мобильник. Потом вдруг оказывается, что в фонаре сели аккумуляторы. В общем, чтобы не испытывать таких неудобств, я решил обзавестись аварийным светильником с аккумулятором большой емкости. Я купил китайский светодиодный светильник и вместо четырех пальчиковых батареек подключил к нему аккумулятор на 12 В, 7 А-ч от UPS’а. Первое время я был доволен новым прибором, а потом забыл его вовремя зарядить и при очередном отключении света остался в темноте.

Тогда инженерная мысль заработала дальше: нужен такой прибор, который все время будет наготове, а еще хорошо бы ему включаться автоматически при пропадании света. Сказано — сделано! Была разработана вот такая схема:

Увеличить в новом окне

Она имеет три режима работы:

1) выключена — производится только зарядка аккумулятора с ограничением тока заряда и конечного напряжения;

2) ручное включение в любое время с одновременным продолжением зарядки;

3) основной режим — автоматический; при этом светильник включается только при пропадании напряжения в сети и только в темноте.

Верхний стабилизатор LM317 ограничивает максимальный ток заряда, который задается резистором на 1,8 Ом (1,25 В : 1,8 Ом = 0,7 А).

Нижний ограничивает конечное напряжение заряда на уровне 14,4 В, устанавливается подстроечником на 220 Ом. Оба стабилизатора установлены на одном радиаторе, т. к. греются поочередно. Радиатор должен рассеивать мощность около 5 Вт.

Схема имеет индикацию окончания заряда на светодиодах: красный — идет заряд, зеленый — окончен. Порог срабатывания устанавливается подстроечником на 10 кОм при подключении вместо аккумулятора 2-ваттного резистора с соответствующим номиналом. Например, для тока 50 мА номинал будет таким: 14,4 В : 0,05 А = 288 Ом.

На левом по схеме компараторе построен триггер Шмитта, следящий с помощью фоторезистора за освещенностью в комнате. Левый подстроечник на 1 МОм задает уровень освещенности, при котором светильник включится. Правый определяет величину гистерезиса триггера Шмитта. В данной схеме она должно быть достаточно большой, чтобы схема не приняла собственный поток света за внешнее освещение и не выключилась сразу. Полностью этого эффекта все равно нельзя избежать, он проявляется циклическим включением-выключением света, когда перед светильником находится что-нибудь (например, человек) на расстоянии меньше метра.

Транзистор AO3401 (SMD) можно заменить на любой p-канальный полевик с током больше 0,5 А. Я просто поставил то, что у меня было.

Светодиоды в светильнике белые, включение смешанное — 4 последовательные группы по 6 штук параллельно.

Пропадание напряжения в сети отслеживает реле К1. Пока напряжение есть, оно постоянно включено. При пропадании сети реле отключает аккумулятор от схемы заряда и подключает к ключу на полевике. Светильник загорится, если одновременно фоторезистор это разрешит.

Схема была собрана в подходящем корпусе без претензий на красоту. Вот что из этого вышло:

Аварийный светильник

Схема уже оправдала свою разработку, выручив меня несколько раз при пропадании света.

Скачать схему аварийного светильника.

Блоки аварийного питания — что это?

08. 04.2019 17:41 (обновлено 09.04.2019 12:18) , Алексей Павлов

 статья

Что такое БАП? Чаще всего под этой аббревиатурой понимают небольшое электронное устройство с аккумулятором, обеспечивающее работу светильника при отключении электроснабжения. Но само понятие — так же как и тема аварийного освещения — более обширно.

Содержание

• Что такое БАП
• Как работает и как подключается БАП
• Характеристики автономных БАП

Что такое БАП

БАП – Блоки Аварийного Питания – это группа устройств, необходимых для обеспечения электропитанием подключенных к ним приборов в случае прекращения подачи основного питания. Как правило, это происходит за счёт встроенных в них аварийных аккумуляторов. Хотя встречаются решения и для подключения к централизованной аварийной сети постоянного или переменного тока.

БАП являются обязательным компонентом при построении любых аварийных систем – в том числе и систем освещения.

Иногда светильники с БАП также называют аккумуляторными. На мой взгляд – это не совсем верно. При словосочетании аккумуляторный светильник сразу представляется прибор, назначение которого – это постоянная работа от аккумулятора без подключения к электрической сети (хотя некоторые модели и позволяют одновременно и питать светильник, и заряжать аккумулятор). То есть изначально портативная модель.

Комментарий автора

В некоторых источниках также встречается понятие

БАО – Блок Аварийного Освещения. Цель такого устройства аналогична БАП – обеспечение необходимого количества света при пропадании основного питания. Но вот способ реализации немного иной. При использовании БАО в светильник фактически вместе с БАП устанавливается небольшой светодиодный модуль, который и будет работать вместо (но не вместе) основных источников при пропадании питания. Светильник с такой схемой называется светильником непостоянного действия. Чаще, однако, БАП подключается к уже установленным в приборе светодиодам – то есть в качестве аварийных используются основные источники света. Такой светильник называется светильником постоянного действия.

Как работает и как подключается БАП

Существует несколько вариантов исполнения и подключения БАП. Они могут использоваться с каждым светильником отдельно или подключаться централизованно, одним прибором обеспечивая аварийным питанием целые группы потребителей. Подключаться как вместе с существующим драйвером, так и вместо него – как полностью независимое устройство (в таком случае драйвер они фактически имеют в своём составе). Поэтому для лучшего понимания рассмотрим несколько примеров. И начнём с одного из самых распространённых вариантов — с автономного прибора, который чаще всего и подразумевается, когда говорят о светильнике с БАП.

Светильник с автономным БАП, подключенный только к одной питающей сети

Автономные БАП устанавливается непосредственно в корпус прибора и подключается последовательно с драйвером. При этом питание на БАП подаётся от той же самой питающей сети, к которой подключен драйвер. Но – и на это стоит обратить внимание – БАП подключен в обход выключателей и коммутирующих устройств. Это обязательное требование существующих нормативных документов. Обусловлено оно тем, что подзарядка аккумулятора прибора и определение состояния питающей сети должны происходить независимо от положения выключателя.

БАП производства IEK с комплектной Ni-Cd батареей

Вместе с БАП в корпус светильника или рядом с ним устанавливается аварийный аккумулятор, который и обеспечивает систему питанием в случае пропадания рабочего напряжения. Чаще всего это никель-кадмиевая или никель-металлогидридная батарея, иногда встречаются и литий-ионные, редко – свинцово-кислотные, что обусловлено их габаритами. В основном рабочем режиме светодиоды в светильнике получают питание от драйвера. БАП в это время выполняет функцию коммутатора и заряжающего устройства для аккумулятора. Выключение светильника с помощью выключателя при этом ничего не меняет – сигналом для перехода в аварийный режим служит пропадание напряжения на входе питающей сети самого БАП. И как только напряжение пропадает и там – система переходит в аварийное положение, подключая питание от аккумулятора.

Некоторые модели (как приведённый на фото вариант) также имеют кнопку для проверки работоспособности прибора и световой индикатор состояния (заряд аккумулятора, режим работы и т.п.).

Схема с резервным питанием светильника от сети постоянного тока

В этом варианте установка аккумулятора в каждый светильник не предусмотрена. Следует сделать оговорку, что здесь понятие резервной сети и БАП разделено достаточно условно. Резервная сеть постоянного тока всё равно так или иначе подразумевает использование преобразующих устройств.

В большинстве случаев – в комплекте с аккумуляторными батареями, устройствами запуска генераторов и т.п. БАП, обозначенный на схеме, выполняет только функцию коммутатора и может сводиться к единственному реле. Переключение на резервное питание осуществляется по самому факту наличия этого резервного питания или с помощью дополнительных устройств управления.

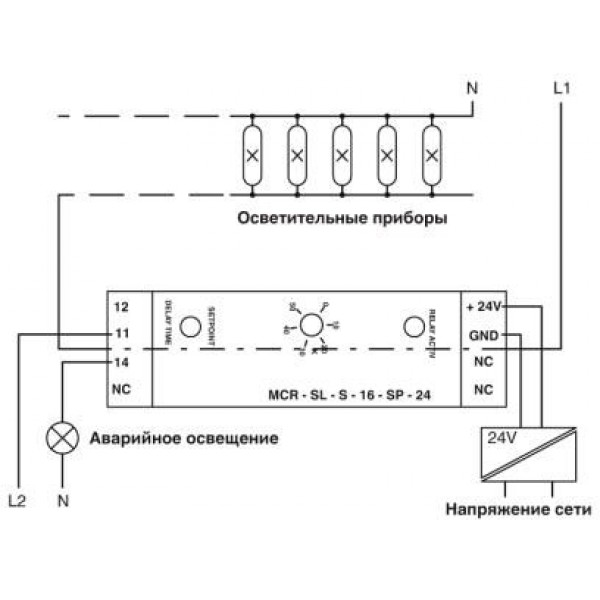

Раздельные аварийные и рабочие светильники с централизованным БАП

Схема с использованием отдельных аварийных светильников централизованного электропитания. В данном случае понятие БАП также используется достаточно условно, поскольку подразумевает целую систему по организации аварийного электроснабжения. В состав такой системы входят мощные преобразователи напряжения и интеллектуальные системы управления и оповещения, а сама она как правило является частью единой системы безопасности здания.

Характеристики автономных БАП

Основные характеристики автономных БАП – это выходная мощность и время работы от аккумуляторов. Первый параметр определяет на какую часть от максимума будет работать светильник при переходе в аварийный режим. Например, при использовании БАП с выходной мощностью 40 ватт со световым прибором мощностью также 40 ватт можно получить 100% яркость, если не предусмотрено никаких ограничений. А вот 80-ваттный светильник с 40-ваттным БАП даст всего 50% светового потока.

Время работы от аккумуляторов определяется в первую очередь их ёмкостью. Чем больше аккумулятор – тем дольше он сможет поддерживать работу прибора. Чаще всего встречаются варианты на 1, 2 и 3 часа. Что любопытно – стоимость БАП не всегда зависит от времени его работы. В некоторых случаях производители для фактически одной и той же модели устанавливают разные ограничения выходной мощности, получая целый модельный ряд. Например, 1 час работы – 60 ватт, 2 часа – 30 ватт, 3 часа – 20 ватт. Поэтому при выборе светильника с БАП будьте внимательны и оценивайте время работы только вместе с выходной мощностью.

Смотрите также

• Аварийные светильники
• Нормы аварийного освещения

---

5 Простая схема аварийного освещения | Много идей

Это простая схема аварийного освещения. Зачем вам это строить?

Представьте, что произошло внезапное отключение электричества. Все было темно. Ничего не видно, поэтому приходится шарить в поисках фонарика. Это неудобно, не так ли? Или, что еще хуже, могла произойти авария.

Раньше я был таким же, как ты. Но теперь мы создаем эти схемы. Это делает нашу жизнь лучше во время отключения электроэнергии. При отключении питания светодиод в этой схеме будет мгновенно светиться почти час, пока батарея не разрядится. По крайней мере, мы сможем увидеть коридор или сможем выяснить причину отключения электричества. Это может быть вызвано коротким замыканием или какой-либо другой причиной.

Всего в этом посте пять цепей. Первые два уже испытаны, а остальные три еще не испытаны.

Простая схема аварийного освещения от Ai.

Простое аварийное освещение схема с зарядным устройством

Без трансформатора Схема аварийного освещения

Как это работает

12В схема аварийного освещения с использованием транзистора

Работа схемы

Сборка схемы

Похожие сообщения

Простая схема аварийного освещения от Ai

Моя дочь (Ай) построила эту схему сама; мы постоянно используем его более 8 месяцев, и он до сих пор работает хорошо. когда идет сильный дождь и отключается электричество. Эта схема начинает работать, и светодиод немедленно загорается. Аккумулятор тоже пока в порядке.

Более особенная вещь, чем другие схемы, в нормальных условиях (без отключения электроэнергии). Светодиод будет слегка светиться. У него достаточно света для темных уголков в доме, таких как лестницы, коридоры и т. д. Он также потребляет очень мало электроэнергии в этом состоянии.

Но, как и в любой другой схеме, которую мы построили в прошлом, мы модифицируем старый компонент для использования в схеме, поэтому это очень экономично. Это также очень простая схема; раз уж моя дочь смогла его сделать, то и вы точно сможете.

Как это работает

Идея схемы в блок-схеме

Во-первых, давайте посмотрим на блок-схему этого проекта, чтобы она могла служить ориентиром для нашей схемы.

Большинство цепей аварийного освещения имеют следующие основные характеристики.

 Принцип работы этой схемы можно разделить на два случая:

Нормальное состояние

 В нормальных условиях последовательность операций следующая: Сеть переменного тока проходит через источник питания для зарядки аккумулятора. Но часть источника питания поступает на управление светодиодом, чтобы он выключился.

Нормальное состояние Диаграмма

Состояние отключения электроэнергии

Нет сети переменного тока, блока питания и зарядного устройства. Контроллер разряжает ток от батареи на себя, чтобы зажечь светодиод.

Состояние отключения питания

Концепция данной схемы

При создании различных электронных проектов важно выбирать компоненты в соответствии с указанными нами условиями, такими как производительность, размер и цена.

Как и другие проекты, мы ориентируемся на достаточную производительность, небольшой размер и низкую стоимость. Еще лучше акцентировать внимание на концепции переработки электронных отходов для повторного использования.

Сначала выберите основной компонент

Светодиод

Светодиод должен ярко светить в темноте, как обычный светодиодный фонарик. К счастью, у нас есть много сломанных дешевых светодиодных фонариков.

Примеры светодиодных фонарей:

Множество светодиодных фонарей

Внутренние детали одного из светодиодных фонарей:

Обычно используется свинцово-кислотная батарея 4 В. когда батарея разрядится. Его можно перезаряжать много раз. Но при длительном использовании батарея начнет разряжаться. Сокращение времени использования после полной зарядки до такой степени, что он стал непригодным для использования. Поскольку они довольно дешевы, некоторые могут просто выбросить их и купить вместо них новые.

Даже если батарея уже разряжена. Мы все еще можем изменить светодиодную часть, чтобы снова использовать ее в качестве лампы, и это отличная лампа.

PCB LED Circuit

Это печатная плата для светодиодной части фонарика; теперь давайте проверим его цепь. Схема цепи показана на картинке ниже.

Он состоит из 6 светодиодов, поэтому достаточно яркий.

6 светодиодов схема фонарика

Схема очень простая; он состоит из 6 светодиодов (от LED1 до LED6), соединенных параллельно, и к каждому светодиоду подключены резисторы (от R1 до R6). Соответственно уменьшает ток.

Поскольку Vin питается от батареи на 4 В, но каждому светодиоду требуется напряжение около 3,3 В. Таким образом, все светодиоды светятся равномерно, а общий ток составляет всего от 60 мА до 80 мА.

Батарея

По совпадению, у меня есть две батареи Ni-HM AA. Они очень старые, но до сих пор работают. Они могут подавать напряжение около 2,4 В при токе около 2000 мА.

Обычно этот уровень напряжения обеспечивает питание белых светодиодов. Но они еще не полностью освещены.

Схема повышающего преобразователя постоянного тока

И для этого нам понадобится схема повышающего преобразователя постоянного тока для преобразования напряжения с 2,4 В в 4 В. Самый простой способ — использовать простую нерегулируемую схему обратного хода или схему джоулей вора .

Узнайте больше о том, как мы используем его в автоматической цепи солнечного света.

Automatic Solar Light circuit

Простой повышающий преобразователь постоянного тока в постоянный с использованием схемы похитителя джоулей

Он использует только несколько электронных компонентов, состоящих из транзистора, катушки индуктивности и резистора. Поэтому эта схема подходит только для слаботочной нагрузки постоянного тока.

Для T2 или T1 выше

Моя дочь использует ферритовый сердечник диаметром 10 мм, толщиной 5 мм и шириной 7 мм.

Затем намотайте одножильный провод 30AWG на ферритовый сердечник; L1 намотан на 20 витков, а L2 намотан на 25 витков.

Есть один примечательный момент. Маленькая точка в символе обозначает начало каждого провода. В схеме L1 подключается к концу L2, а затем объединяется с плюсом батареи. Если бы мы подключили его в неправильной полярности. Он не будет колебаться или производить более высокое напряжение.

Зарядное устройство

Следующий шаг касается схемы зарядного устройства.

При отсутствии отключения электроэнергии. Аккумулятору нужен ток, чтобы поддерживать его полностью заряженным в любое время, что делает его всегда готовым к перебоям в работе.

В соответствии с принципом, что аккумулятор должен заряжаться со скоростью 0,1C при зарядке аккумулятора 2000 мАч. Исходя из указанного принципа, он должен использовать зарядный ток 200 мА в течение 10-12 часов, чтобы полностью зарядиться.

Но в этой схеме нам не нужен такой уровень тока. потому что обычно вероятность отключения электроэнергии очень мала. Поэтому у нас есть много времени, чтобы продолжать заряжать аккумулятор, пока не произойдет отключение электроэнергии. Лучше заряжать аккумулятор более низким током, например, ниже 0,01C.

При таком низком зарядном токе аккумулятор вообще не нагревается. А при полной зарядке аккумулятора падение напряжения на нем точно не более 1,55В на аккумулятор. Так у него более длительный срок службы.

#Простейшая схема зарядного устройства для двух Ni-HM аккумуляторов

Эта схема самая простая, но ее достаточно для этих аккумуляторов. T1, D1 и C1 действуют как однополупериодные выпрямители в источнике питания постоянного тока.

Падение напряжения на C1 составляет 5,6 вольта, этого достаточно для зарядки аккумулятора. Зарядный ток определяется резистором R1. Это около 27 мА, достаточно для медленной полной зарядки аккумулятора.

Ставим в него D2 для предотвращения обратного оттока тока от батареи. Это похоже на односторонний водяной клапан для завершения системы зарядки аккумулятора.

Схема управления

Далее давайте посмотрим на схему, используемую для управления светодиодом, который загорается сразу же после отключения питания. Обычно мы всегда сначала используем самый простой метод. Если описанная выше схема повышающего преобразователя постоянного тока остановлена, светодиод погаснет.

И, глядя на схему ниже, если бы мы остановили ток (IR1) от протекания к базе транзистора, притянув IR1 к земле с помощью виртуального переключателя.

Идея остановки цепи повышающего преобразователя постоянного тока

Виртуальный переключатель включится, когда обнаружит ток от B1. Это приводит к выключению транзистора и немедленной остановке светодиода.

Компонент, который будет действовать как простой виртуальный переключатель, — это транзистор. Теперь добавим его в схему и немного изменим схему.

Когда небольшой ток от источника питания протекает через R2 к базе транзистора (Q2), он будет проводить более высокий ток от D1, T1 и R1 к земле, проходя через C к E.

Отключение тока смещения для B транзистора Q1, в результате чего он становится непроводящим. Но есть слабый ток от батареи (B1), протекающий через вторичную катушку T1 к LED1. Но это достаточно низкое напряжение (2,4 В), поэтому он не может полностью питать светодиод.

Но с другой стороны, когда нет напряжения от блока питания или сопоставимо с отключением электроэнергии. Q2 выключается.

Итак, ток от B1 может течь через R1 к Q1, и начинает срабатывать простая схема похитителя Джоуля, генерируя высокое напряжение до 4В.

Заставляет светодиоды загораться с максимальной яркостью.

Мы подключаем D1 для защиты от тока смещения Q2 при отключении питания.

Полная схема аварийного освещения

Затем мы берем каждую часть и собираем их вместе в полную цепь.

На самом деле, думать о новой схеме означает просто соединить эти маленькие схемы вот так. Это позволяет нам думать о более крупных цепях.

Buildi Схема аварийного освещения

Этот проект был полностью построен моей дочерью. Она решила установить всю схему на картон, потому что это было легко и очень экономично.

Хотя этот проект выглядит как игрушка или развивающее пособие для детей. Но по прошествии более 7 месяцев он все еще работает нормально.

Как говорится, «Черный кот или белый кот, неважно, лишь бы мышей ловил».

Она собирает детали на картоне.

Пример расположения и компоновки различных компонентов:

Электронные компоненты должны быть установлены плотно, особенно трансформатор и аккумуляторы.

Уделите особое внимание входной клемме переменного тока на трансформаторе; он должен быть закрыт изолентой, чтобы предотвратить поражение током высокого напряжения.

Батарейки устанавливает моя дочь. Путем пайки напрямую без держателя батареи, как раньше делал мой сын.

Тестирование схемы

Когда мы закончим сборку схемы и проверку на наличие ошибок при установке, следующим шагом будет первое тестирование схемы.

Когда мы включим сеть переменного тока в цепь, загорится LED1, а также очень тускло загорится светодиод фонарика. Далее нам нужно измерить ток заряда аккумулятора. Должно быть около 27 мА.

Самый низкий уровень яркости светодиода из-за низкого заряда батареи в нормальном состоянии.

Потом пробуем отключить. Во-первых, LED1 должен погаснуть, потому что нет напряжения от источника питания. И мы заметим, что ток, исходящий от батареи, увеличится до 283 мА, что указывает на то, что эта схема работает нормально.

Самый высокий уровень яркости светодиода из-за высокого тока батареи в состоянии отключения электроэнергии

Моя дочь тестирует простую схему аварийного освещения, которую она сделала сама.

Список компонентов (в завершенной схеме выше)

Q1, Q2: C9013, 0,8 А, 50 В, транзистор NPN
D1, D2: 1 N4007, 1000 В, 1 А, диоды
C1: электролитические конденсаторы 220 мкФ, 25 В

Резисторы 0,5 Вт, допуск: 5 %
R1: 680 Ом
R2: 12 кОм
R3: 56 Ом
R4: 1 кОм

B1: 2x 1 . 2 В 2100 мАч Ni-MH батареи AA
T1: 6 В 0,3 А вторичная трансформатор
T2: См. в тексте
Фонарь светодиодный, др.

Отныне моя дочь больше не будет бояться бури, даже если отключат электричество, ей не придется бояться темноты. Потому что у нее есть схемы аварийного освещения, которые она с гордостью сделала сама.

Если вы считаете, что эта схема слишком сложна для вас, попробуйте более легкую схему. который мой сын (брат Гая) построил много лет назад. Это большое вдохновение для Ai, чтобы создать эту текущую версию аварийного освещения.

Первая и простейшая схема аварийного освещения

Это первая мини-схема аварийного освещения, которую построил мой сын. Он довольно маленький и использует светодиод в качестве источника света при отключении электроэнергии.

Начнем.

Как это работает

На приведенной ниже схеме показана компактная схема аварийного освещения, в которой используется несколько компонентов, состоящих из транзистора вместо реле. Кроме того, в нем используются две перезаряжаемые никель-металлогидридные батареи типоразмера AA для накопления энергии, достаточной для питания небольшой светодиодной лампы.

Работает как любой другой общий аварийный свет. Используется для автоматического включения освещения в случае отключения электроэнергии.

• В нормальных условиях секция зарядного устройства заряжает аккумулятор.
• При отключении электроэнергии контроллер будет управлять светодиодами.

Этот мини-светильник отличается тем, что не использует реле для включения и выключения светодиода. Но вместо этого он использует транзистор в качестве переключателя.

Начинается с подачи переменного тока в цепь. Предохранитель F1 защищает цепь от тока перегрузки.

Трансформатор T1 снизит напряжение переменного тока с 220 В до примерно 6 В. Затем это низкое напряжение переменного тока будет выпрямлено диодом D1 в конфигурации полувыпрямителя. Затем результирующее постоянное напряжение будет проходить через резистор R1 и диод D2 к аккумулятору, заряжая его током 55 мА.

В этот момент светодиоды еще не горят. Поскольку на базу транзистора Q1 подается более высокое напряжение, чем на эмиттер, это называется «обратным смещением». Итак, транзистор не будет проводить ток, и светодиод не загорится.

Но при отключении питания напряжение на базе транзистора снижается до уровня ниже, чем на эмиттере, и некоторый ток потечет через резистор R2 на базу транзистора. заставляя транзистор получить прямое смещение.

Оформление Транзистор проводит ток от батареи к светодиодам, зажигая их.

Ток от батареи не будет передавать напряжение обратной связи на трансформатор. Потому что диод D2 блокирует путь, помещая себя в обратное смещение между батареей и трансформатором.

Список компонентов

Q1: BD140, транзистор PNP
C1: 470 мкФ 16 В, электролитические конденсаторы
R1: 22 Ом 1 Вт
R2: 560 Ом
D1,D2: 1N4007 Диод
T1: Трансформатор 6В 0,5А
и другие

Как собрать

Он делает эту схему на универсальной печатной плате или перфорированной печатной плате. Потому что это простая схема.

Детали легко помещаются на перфорированную печатную плату

Припаяйте штыри или ножки компонентов

Отрежьте ножку компонентов кусачками

Но если вы строите ее на печатной плате, вы можете использовать одностороннюю медную разводку печатной платы.

Вот расположение компонентов.

Примечание: Он не использует обычную лампу, потому что у него ее нет; вместо этого он использует суперяркий красный светодиод.

Поскольку у нас нет держателя для 2 батареек АА. Мы так паяем провода напрямую.

И используйте изоленту для защиты от короткого замыкания.

Готовая батарея 2,4 В типа АА.

Сверла для установки светодиодов, в них используется только 3 светодиода из-за низкого энергопотребления.

Установите все детали универсальной коробки. Затем используйте горячий клей-карандаш. светодиодные ножки с коробкой.

Загляните внутрь этого проекта.

Как использовать приложение

Он устанавливает этот коридор. Он протестировал устройство без подключения к сети. Если заряд батареи нормальный и светодиод нормальный. Светодиоды сразу загорятся.

Но при этом штекер и светодиоды не горят. Ток заряда можно проверить по напряжению на резисторе R1, вычисляемом по закону Ома.

I (ток) = E (напряжение) / R (сопротивление)

Предположим, что падение напряжения на резисторе R1 (22 Ом) при токе зарядки 1 В равно:
= 1 В / 22 Ом
= 0,045 Ампер
или равно 45 мА
В этой схеме используется ток зарядки 50-60 мА.

Когда сборка этого проекта завершена Попробуйте вместе, как показано на видео ниже.

Рекомендуется: Как работает тиристор SCR?

Примечание. Приносим свои извинения, если в приведенной ниже статье используется неправильный язык. Мы перепишем их позже.

Простая схема аварийного освещения с зарядным устройством

Это простая схема аварийного освещения с зарядным устройством, которое загорается через 30 минут после отключения электроэнергии, поэтому в качестве основы схемы используйте обычный транзистор.

Во время сбоя питания. Особенно ночью. Многие люди не любят темноту. Системы аварийного освещения на рынке уже дорогие. Делаем мигалку с простой электронной схемой. Но этого достаточно, чтобы использовать его в какой-то степени. Эта схема делает лампочки в течение почти 30 минут после отключения электроэнергии.

См. рис. 1. Первая схема, используемая для управления лампой, состоящая из транзистора, работающего как ключи, имеет Q1 в качестве драйвера. Транзистор -Q2 действует как усилитель сигнала для обеспечения свечения ламп — LP1-LP3.

Рис. 1. 30-минутное аварийное освещение

Второй датчик напряжения сети переменного тока и зарядное устройство. Транзистор-Q1 размыкает цепь, когда напряжение от сети переменного тока остается. (на его базе будет напряжение не более 0,7В) и при отсутствии напряжения от источника питания Q1 замкнет выключатель вниз, вызывая свечение ламп.

Низковольтный источник питания может быть построен на низковольтных трансформаторах типа «центральная ловушка». И выпрямительный диод D1-D4 к вторичной обмотке трансформатора. который имеет 0V другую позицию.

Если напряжение сети переменного тока остается прежним, то в первую положительную сторону полупериода ток будет течь через трансформатор к предохранителю и через аккумулятор. который представляет собой никель-металлгидридный аккумулятор для зарядки аккумулятора по току, ограниченному резистором R3, ток будет течь обратно в точку 0 В через диод D1 или D2

Спустя еще полпериода. ток будет течь как первый полупериод. но будет течь к трансформатору через диод D3 или D4. Транзистор драйвера по-прежнему будет удерживать выключатель в выключенном состоянии.

При отсутствии питания от сети переменного тока (отключение питания) ток будет течь от положительной полярности батареи через резисторы R1 к смещению базы Q1, в результате чего Q1 будет проводить ток, Q2 также будет проводить ток. Лампа светится настолько, что по времени равно напряжению батареи еще около 30 минут

Как собрать
В этом проекте используются обычные компоненты, поэтому его можно собрать на универсальной печатной плате. С проводкой и различными компонентами можно ознакомиться в примере на рисунке 2. Следует внимательно проверить полярность электролитических конденсаторов, диодов, правильность транзистора.

Список компонентов
Резисторы 0,5 Вт
R1-100 Ом
R2-33 Ом
R3-10 Ом, 2 Вт Резистор
C1-100 мкФ 25 В Электро конденсаторы lyte
D1-D4-1N4001, 50В 1А Диод
Q1-BC546
Q2-BD135
LP1-LP3-Лампа, 3,5 В 300 мА

Без трансформатора Схема аварийного освещения

Эта мини-схема аварийного освещения на светодиодах без трансформатора используется для автоматического включения освещения при отключении сетевого питания переменного тока. Которые состоят из одной лампы, аккумулятора и датчика низкого напряжения. В дизайне этого проекта используются простые и дешевые схемотехники.

Особенности:
1. Малогабаритный: выход с лампой 2,4 В 5 Вт или светодиодом 3 В и батареей 3 В.
2. Ни один трансформатор не может быть таким легким и простым в сборке.
3. Нет реле, поэтому будьте тихими и маленькими.
4. и т.д.

Как это работает

Для начала используем блок питания 4-5В без трансформатора. Затем входное напряжение 220 В переменного тока проходит через R1 для уменьшения тока и D1 для выпрямления переменного тока в постоянный по полуволновому типу. Затем импульс постоянного тока или флуктуирующий сигнал сглаживается конденсатором С1. У которого падение напряжения составляет 4,5 В постоянного тока

. Затем SW1 используется для включения-выключения следующей цепи в качестве цепи датчика, управления, зарядного устройства и лампы. Прежде всего, при нормальной мощности лампа гаснет, а не загорается, так как ток проходит через R4 к базе Q1 из-за смещения, поэтому большой ток течет через диод D2, резистор R5 к коллектору-эмиттеру Q1. Таким образом, нет смещения тока на базу Q2, Q3 (транзистор Дарлингтона), потому что они не проводят ток, поэтому лампа не пропускает ток, поэтому она не светится.

А позже отключается линия питания переменного тока, поэтому ток через S1 отсутствует, а затем ток от 3-вольтовой батареи отсутствует через D2 из-за того, что диод не пропускает ток, поскольку это улица с односторонним движением. Это не сработает, если вы поставите его задом наперёд. И сделать Q1 не получится.

Но этот ток батареи будет течь к R5 через базу Q2, Q3, поэтому ток смещения является результатом протекания большого тока, чтобы лампа загорелась сразу.

Друзья могут использовать никель-кадмиевые или никель-металлгидридные батареи размером 1,2 В x 2, что дает достаточно света. Эта схема может автоматически заряжать аккумулятор.

Рекомендуем:

• Попробуйте простую схему предусилителя на полевых транзисторах (очень высокое сопротивление)
• Использование конденсаторов | Емкость | Постоянная времени RC-цепи и связь
• Простая транзисторная схема внутренней связи

Список компонентов

73 D1: 1N4148 75 В 150 мА Диоды
D2: 1N4004 400 В, 1 А, диоды
L1: лампа 2,4 В, 5 Вт
L2: неоновая лампа
S1: ползунковый переключатель
C1: электролитические конденсаторы 47 мкФ, 50 В
Резисторы 0,5 Вт, допуск: 5%
R1: 220K
R2: 33K, резисторы 1W
R3: 10K
R4: 1K
R5: 15K
B1 : Батарея 3 В (AA 1,2 В)

Примечание : Однако эта схема не пригодна для практического применения. Из-за небольшого размера

Цепь аварийного освещения 12 В с использованием транзистора

Если вас когда-либо раздражает сбой питания во время работы или работы. и в важной области. Например, путь вверх по лестнице и в ванной может быть опасным, или в магазинах ночью вы можете быть в случае кражи продуктов. Аварийное освещение необходимо для замены основного света при отключении электроэнергии.

Внутренняя цепь аварийного освещения будет иметь резервную батарею. Как обычно, эта схема будет заряжать аккумуляторы. Но когда электричество отключается, происходит обратное: батарея разряжается в лампу, чтобы немедленно обеспечить свет.

Работа схемы

Схема простого зарядного устройства с зарядкой напряжением.
Полная цепь аварийного освещения показана на схеме ниже. Какое ядро ​​схемы представляет собой простую систему зарядки.

– Включите электричество AC220V 50Гц дома через F1 (предохранитель 1 Amp) для предотвращения повреждений. Если цепь неисправна.
— Позже проход через выключатель S1 включает двухпозиционную цепь.
— А трансформатор Т1 преобразует напряжение с 220 В переменного тока в 15 В переменного тока, это напряжение также является переменным.
– При переходе на комплект из 4-х диодов перемычки D1-D4 в напряжение постоянного тока (DC).
— Но электрический ток не сглажен, поэтому конденсатор С1 — сглаживающий фильтр, включите питание.
— LED1 используется для отображения включения питания цепи, где R1 является ограничением тока, подходящим для LED1.
– Постоянный электрический ток на транзистор Q1 подключен по обычной схеме. Чтобы правильно контролировать напряжение и ток. Для зарядки аккумулятора.

– Диоды D5 предотвращают повторное протекание тока батареи в цепь.
— Регулируемое напряжение регулируется до постоянного, номиналом стабилитрона ZD1 15,6В, при этом выходное напряжение будет 15В (низкое напряжение стабилитрона 0,6В).

— Когда напряжение батареи равно нулю или питание отсутствует, R3 используется для установки максимального тока в цепи около 500 мА.

– схема будет постоянно заряжать текущую батарею При снижении напряжения батареи ток зарядки уменьшается.

– Пока напряжение аккумулятора не станет 13,8В или до полного заряда. Зарядное устройство не останавливает зарядную цепь, как другие
. Но ток, протекающий через заряд батареи, низкий и составляет около 100 мА. Компенсировать потерю батареи на полную мощность всегда.
— Нормальные контакты реле в цепи зарядки аккумулятора. Как и при любом сбое питания, вместо этого он переключится на батарею, подключенную к нагрузке, или на лампочку. И перед тем, как вырезать S2, включите свет, чтобы он включался или нет. При отключении электрического тока вверх.

Сборка схемы

Вы можете сделать печатную плату как Рис. 2 — это простая компоновка. Затем вы помещаете все детали в печатную плату в виде компоновки компонентов на Рисунок 3 , которую действительно легко собрать. Пожалуйста, проверьте ошибки проводки и различных компонентов или внимательно проверьте полярность электролитических конденсаторов и диодов, транзисторов, ламп, трансформаторов и т. д.

Рис. 2. Схема печатной платы.

Рис. 3. Расположение компонентов

Возможно, вы упаковываете все оборудование в одну коробку. Ключевым компонентом является аккумуляторная батарея B1 напряжением 12 В. В прототипе ток размером 4 Ач, это батарея герметичная свинцово-кислотная. Не требует обслуживания на протяжении всего срока службы. Это дороже, чем обычные батареи.
Транзистор Q1 – 2SD313 в корпусе ТО220, Vce=50В, Ic=3А, мощность=25Вт. 2SD235 2SC1061 2SC789.

Испытания и использование

После работы схема собрана в коробку. Теперь, когда вы использовали тест.

— Эта схема подключена к электростанции. Затем включите выключатель питания S1, услышите щелчок реле (RY1), начните подключать аккумулятор к цепи зарядки, и индикатор LED1 загорится, показывая, что питание включено.

– При выключении S1 реле на аккумулятор к нагрузке и LED1 погаснет. Покажите, что резка сечения загружена работающей цепью. Попробую проверить цепь. Подсоедините клеммы аккумулятора и цепи нагрузки к выходу.

Затем подключите шнур питания примерно на 1 час (если батарея не заряжается). Попробуйте повернуть выключатель питания S1, ток течет от батареи к нагрузке. Если нагрузкой является лампа, она загорается. А вот 12В лампа может не загореться, не паникуйте. Потому что аккумулятор не заряжается до полного. Должен быть включен в течение примерно 10-12 часов.

После этого попробуйте снова отключить выключатель питания S1. Лампа будет полностью освещена. Если результаты проверки показывают, что и батарея, и цепь зарядки работают нормально. Вы можете найти правильное положение, чтобы получить его.

Вот несколько связанных схем, которые могут оказаться полезными:

• Последовательный стабилизатор напряжения на транзисторах с защитой от перегрузки и короткого замыкания переключает источник питания против линейный, как это работает?

Схема автоматического светодиодного аварийного освещения с использованием LDR

Это простая и экономичная схема автоматического светодиодного аварийного освещения с датчиком освещенности. Эта система заряжается от основного источника питания и активируется при отключении основного источника питания. Эта аварийная лампа будет работать более 8 часов (в зависимости от емкости аккумулятора и мощности, потребляемой светодиодами).

Когда питание отключено, схема определяет дневной свет и в зависимости от света включает светодиоды. Если свет присутствует даже при сбое питания, схема выключает светодиоды. Здесь LDR (светозависимый резистор) используется для восприятия света.

Принцип работы цепи автоматического аварийного освещения

При наличии источника питания батарея заряжается через цепь зарядки батареи. При сбое питания белые светодиоды, подключенные к MOSFET, будут светиться в зависимости от условий освещения до тех пор, пока батарея не выключится.

Когда LDR (светозависимый резистор) горит, сопротивление LDR очень низкое. В результате база транзистора Q2 становится высокой. В результате белые светодиоды, подключенные к MOSFET, гаснут.

Когда цепь находится в темноте, сопротивление LDR порядка мегаом. Теперь база транзистора становится низкой, в результате чего транзистор Q2 переключает белые светодиоды в состояние ON.

Также прочитайте соответствующий пост: Цепь 9 автоматического выключателя освещения туалета0050

Схема

Схема автоматического аварийного освещения

Я разделил схему на две части. Первая — это цепь зарядки аккумулятора, которая также действует как цепь индикатора, если питание от сети отключено. Вторая схема — это схема аварийного освещения с использованием светодиодов. В зависимости от сетевого питания и условий освещения аварийные светодиоды включаются или выключаются.

Цепь зарядки аккумуляторной батареи

Компоненты, работа и соединения описаны в этом  Цепь зарядного устройства свинцово-кислотного аккумулятора .

Переходя к цепи автоматического светодиодного аварийного освещения, ниже приведена принципиальная схема.

Компоненты для автоматической схемы светодиодного аварийного освещения

• 7805 регулятор напряжения
• Светозависимый резистор – 2 МОм
• IRF540 МОП-транзистор
• BC548 NPN Транзистор
• Потенциометр – 10 кОм
• Светодиоды повышенной яркости – 3 В при 15 мА
• Красный светодиод — 1
• Резисторы 10 кОм – 3
• Резистор 1 кОм – 1

Работа цепи автоматического аварийного освещения

Первоначально, когда сетевое питание активно, цепь зарядки аккумулятора будет заряжать аккумулятор. В случае, если сетевое питание отключено, цепь зарядного устройства батареи сообщает цепи аварийного освещения о питании от сети и активирует цепи аварийного освещения через батарею.

Вместо того, чтобы сразу включать светодиоды, он сначала считывает окружающее освещение через LDR, а затем, если освещение слабое, включаются светодиоды.

Как управлять цепью автоматического аварийного освещения?

1. Выполните соединения в соответствии со схемой.
2. При подключении следите за тем, чтобы не было общего соединения между источниками переменного и постоянного тока.
3. Подайте питание на цепь, теперь вы можете видеть, что светодиоды не будут светиться, а батарея будет заряжаться.
4. Отключите источник переменного тока и поместите цепь в темноту, теперь светодиоды загорятся.
5. Если вы поместите схему на свет, светодиоды выключаются.

Преимущества схемы автоматического аварийного освещения

• Это очень простая схема, а ее стоимость очень низкая.
• Энергия экономится, поскольку схема переключает светодиоды в зависимости от условий освещения

Применение в цепи автоматического аварийного освещения

• Используется в детских учебных комнатах во избежание внезапного отключения электроэнергии.
• В качестве аварийной лампы в домах.
• Используется в системах безопасности для автоматического включения света при отключении электроэнергии.

Аварийное освещение с зарядным устройством

Здесь объясняется очень простая схема « переменного источника питания и зарядного устройства ». Он не только очень полезен во время отключения электроэнергии, но также используется в качестве основного источника питания. На своем рабочем месте вы можете использовать эту схему для проверки или тестирования ваших электронных проектов. Аккумуляторы мобильных телефонов можно заряжать с помощью этих цепей. Эта схема может работать как аварийный свет.

Принципиальная схема

Компоненты схемы

• LM317 – 1
• Резистор
• Р1 (220Е) – 1
• Р2-Р12 (220Е) – 11
• Р13 (470Е)
• ВР1 (100К) – 1
• С1 (100 мкФ) – 1
• С2 (.1мкФ) – 1
• Д1-Д4 (1N4007) – 4
• S1-S5 (вкл/выкл) – 5
• LED1-LED12 – 12
• Трансформатор – 1
• Аккумулятор – 1
• Стабилитрон (3. 3) – 1

Компоненты Описание

1. LM317: Это источник переменного напряжения. Это устройство с тремя клеммами. Работает в диапазоне напряжений от 1,25 В до 37 В при токе 1,5 ампер.
2. Резистор – Поток тока в любой цепи контролируется резистором. По сути это пассивное устройство. Доступны два типа резисторов, т.е.
   1. Фиксированный резистор – значение сопротивления которого является фиксированным
   2. Переменный резистор – значение сопротивления которого может изменяться
3. Конденсатор — используется для хранения электрических зарядов. Это также пассивное устройство, которое доступно на рынке в двух типах, т.е.
   1. Поляризованный конденсатор – Конденсаторы с полярностью, т.е. имеют + и – вывод, например, электролитический конденсатор
   2. Неполяризованный конденсатор – Конденсатор без какой-либо полярности, т. е. керамический и бумажный конденсатор.
4. Диод – в основном используется для обеспечения однонаправленного тока. Это пассивное устройство с двумя клеммами.
5. Переключатели — Переключатель буквально означает «преобразование состояния». В электрической логике ВКЛ и ВЫКЛ являются двумя состояниями, и переключатель помогает изменить состояние электрической машины с ВКЛ на ВЫКЛ или наоборот. Твердо говоря, не включает и не выключает автомат; он просто создает или разрывает контакт.
6. Светодиод (Светоизлучающий диод) – это полупроводниковый прибор, на выходе которого создается разнонаправленный источник луча. Когда они электрически смещены в прямом состоянии p-n перехода, он излучает узкий спектр света. Светодиоды очень легко найти на рынке в различных цветах: красный, желтый, зеленый и многие другие, такие как белый, оранжевый и т. д.
7. Трансформатор — Трансформатор — это устройство, которое используется для преобразования тока из одной цепи в другую. В процессе преобразования изменяется характеристика сигнала переменного тока. Например, низковольтный переменный ток может быть преобразован в высоковольтный переменный ток и наоборот. Работа трансформатора основана на том, что магнитное поле создается вокруг проводника, когда по нему протекает ток. Этот принцип называется электромагнитной взаимной индукцией. Трансформаторы состоят из двух катушек проволоки, намотанной на сердечник.
8. Аккумулятор – Аккумулятор в основном представляет собой группу из одного или нескольких гальванических элементов, в которых уже сохраненная химическая энергия превращается в электрическую энергию. Со времен Вольты принципы работы не изменились. Каждая ячейка в батарее состоит из двух половинок ячеек, которые последовательно соединены электролитическим раствором. В то время как 1/3 элемента состоит из двух домов, называемых анодом и катодом, положительные ионы анода перемещаются от электролита к катоду.
9. Стабилитрон — Этот диод работает в состоянии обратного смещения и начинает проводить, когда напряжение достигает точки излома. Если вы хотите получить стабильное напряжение, все, что вам нужно, это подключить к нему резистор, чтобы можно было контролировать ток.

Работа цепи зарядного устройства мобильного телефона

В соответствии с вашими потребностями вы можете получить выходной сигнал из цепи, просто переключив различное количество переключателей (от S3, S4 и S5) в цепи.

Если вам требуется переменный источник питания в качестве выхода, установите переключатель S3 в положение «включено». LM317 используется в схеме, которая представляет собой регулятор переменного напряжения для подачи переменной мощности.

LM317 в основном положительный стабилизатор напряжения имеет три клеммы. От 1,2 В до 37 В — это диапазон выходного напряжения, обеспечиваемый LM317.

Различные диапазоны напряжения могут быть достигнуты путем простой регулировки переменного резистора, который предусмотрен в цепи, и с помощью мультиметра можно увидеть выходной сигнал и установить желаемое напряжение.
