Почему нельзя подключать провод заземления в розетке, если его нет в квартирном щите — Вызов/услуга на дом электрик спб
Представим ситуацию, когда вы купили новую квартиру, а проводка в ней старая, выполненная двухжильным алюминиевым проводом. Естественно нужен электромонтаж под ключ.
Но тут оказывается, что в этажном щите заземления нет. Ну не беда. Со временем может и до моего подъезда ЖЭК доберется, сделают реконструкцию и т.п.
Какой кабель будете использовать – конечно же медный, конечно же трехжильный. Притом что разницы в цене между двухжильным и одножильным кабелем особой нет.
И это правильно. Так сказано в ПУЭ. Проводка должна быть трехпроводной: фаза, ноль, земля.
Это сказано в пункте 7.1.36.
7.1.36. Во всех зданиях линии групповой сети, прокладываемые от групповых, этажных и квартирных щитков до светильников общего освещения, штепсельных розеток и стационарных электроприемников, должны выполняться трехпроводными (фазный — L, нулевой рабочий — N и нулевой защитный — РЕ проводники).
Не допускается объединение нулевых рабочих и нулевых защитных проводников различных групповых линий.
Нулевой рабочий и нулевой защитный проводники не допускается подключать на щитках под общий контактный зажим.
Сечения проводников должны отвечать требованиям п. 7.1.45.
В чем опасность
А теперь представим ситуацию, когда электромонтаж полностью закончен, установлены все розетки и выключатели. К каждой розетки подключена заземляющая жила.
В каждой распределительной коробке нулевой защитный проводник PE соединен с PE проводниками всей квартиры.
НО!!! Фактически заземление ни куда не подключено. Его просто нет. В электрощите заземляющая жила на водном кабеле просто заизолирована и ни куда не подключена.
В нормальном режиме все будет работать исправно, без каких либо замечаний.
Теперь представим ситуацию, когда при такой схеме, например, повреждается стиральная машина. ФАЗА ПРОБИЛА НА КОРПУС, который как ни странно у нас «заземлен» через розетку.
Что будет? Потенциал с корпуса стиральной машины через заземляющий контакт окажется на всех подключенных к розеткам электроприборах, так как все заземляющие PE проводники соединены между собой.
Следовательно! ЕСЛИ НЕТ ЗАЗЕМЛЕНИЯ, НЕЛЬЗЯ ПОДКЛЮЧАТЬ ЗАЗЕМЛЯЮЩИЙ ПРОВОДНИК К КОНТАКТАМ РОЗЕТОК.
Что делать
Ну во-первых, монтаж однозначно трехжильным кабелем. При монтаже собрать как положено распределительные коробки, особенно если они будут находится под скрытым потолком.
ЗАЗЕМЛЯЮЩУЮ ЖИЛУ В ПОДРОЗЕТНКАХ НЕ ПОДКЛЮЧАТЬ. Провод заизолировать и не куда не подключать.
Ну и конечно когда заземление в щите (доме) появится не забыть все подключить как нужно. Причем не только в подрозетниках, но и на шине заземления в электрощите.
Более подробно об «обрыве нуля» (почему возникае перенапряжение в сети), можно узнать здесь: https://piter220.ru/overstrain/
🜺🜺🜺🜺🜺🜺🜺🜺🜺🜺🜺🜺🜺🜺🜺
Взято: https://zen.
yandex.ru/
Как подключить заземление. Заключительная часть
Здравствуйте, уважаемые читатели сайта sesaga.ru. Продолжаем разговор о подключении заземления. Во второй части статьи мы рассмотрели системы заземления TN-S и TN-C-S. Выяснили их преимущества и недостатки. Сегодня продолжаем и начнем с системы заземления ТТ.
4. Система заземления ТТ.
Система ТТ – система, в которой нейтраль силового трансформатора глухо заземлена, а открытые проводящие части электроустановки заземлены при помощи заземляющего устройства, электрически независимого от глухозаземленной нейтрали силового трансформатора.
Эта система разработана для мобильных зданий, сделанных из металла или с металлическим каркасом, предназначенных для уличной торговли и бытового обслуживания населения (торговые павильоны, киоски, палатки, летние кафе, будки, фургоны и т.д.). Большую популярность система ТТ стала набирать и в домах в частном секторе.
Как видно из рисунка, в системе ТТ фазный L и нулевой рабочий N проводники электрически не связаны с нулевым защитным РЕ. Здесь делается свой контур заземления, который заводят в дом и подключают в местный внутренний щит.
От щита защитный проводник РЕ разводится по всем розеткам, а также подводится к месту крепления ламп освещения, чтобы заземлить металлические корпуса люстр. Как видите, система проста, но также имеет свои недостатки.
Например: произошло короткое замыкание фазы на «землю».
Автоматический выключатель здесь вряд ли поможет, так как сопротивление между фазным проводником и собственным контуром заземления очень велико. Ток, который возникнет между ними, будет очень мал и автоматический выключатель его не почувствует, так как такой ток не будет являться током короткого замыкания.
Если же будет стоять устройство защитного отключения типа УЗО, реагирующее на токи утечки, то оно сработает и отключит питание.
При коротком замыкании фазы и рабочего нуля выручит автоматический выключатель, а УЗО не среагирует. Поэтому в системе ТТ применяется комбинированная защита от действия электрического тока. А это получается немного дороговато — но жизнь дороже.
При построении схемы питания дома обязательное условие использования не менее двух устройств защитного отключения типа УЗО: одно общее на входе и одно после счетчика. Второе УЗО будет дублировать первое, на тот случай, если первое выйдет из строя.
Приведу оптимальную схему, где дом делят на группы потребителей, и уже для каждой группы устанавливают свое дополнительное УЗО. Например: санузел – группа №1, подсобное помещение – группа №2, комнаты – группа №3, кухня и прихожая – группа №4. Рассмотрим внутреннюю комплектацию и монтаж главного распределительного щита.
Разберем схему.
От линии 0,4 кВ «фаза» и «ноль» заходят в главный распределительный щит дома (ГРЩ) и подключаются на вход автоматического выключателя QF1.
С выхода автомата QF1 «фаза» и «ноль» заходят в счетчик SW1, а с выхода счетчика подключаются на вход QF2 – устройство защитного отключения типа УЗО. Далее с выхода QF2 «фаза» и «ноль» попадают на входа автоматов QF3 и QF4 типа УЗО.
С выходов автоматов QF3 и QF4 каждая нулевая жила подключается на свою нулевую колодку N1 или N2, а фазные жилы от этих автоматов распределяются следующим образом:
1. QF3 – фаза подключается на входа автоматических выключателей SF1 и SF2, подающих питание на группу потребителей №1;
2. QF4 — фаза подключается на входа автоматических выключателей SF4 и SF5, подающих питание на группу потребителей №3.

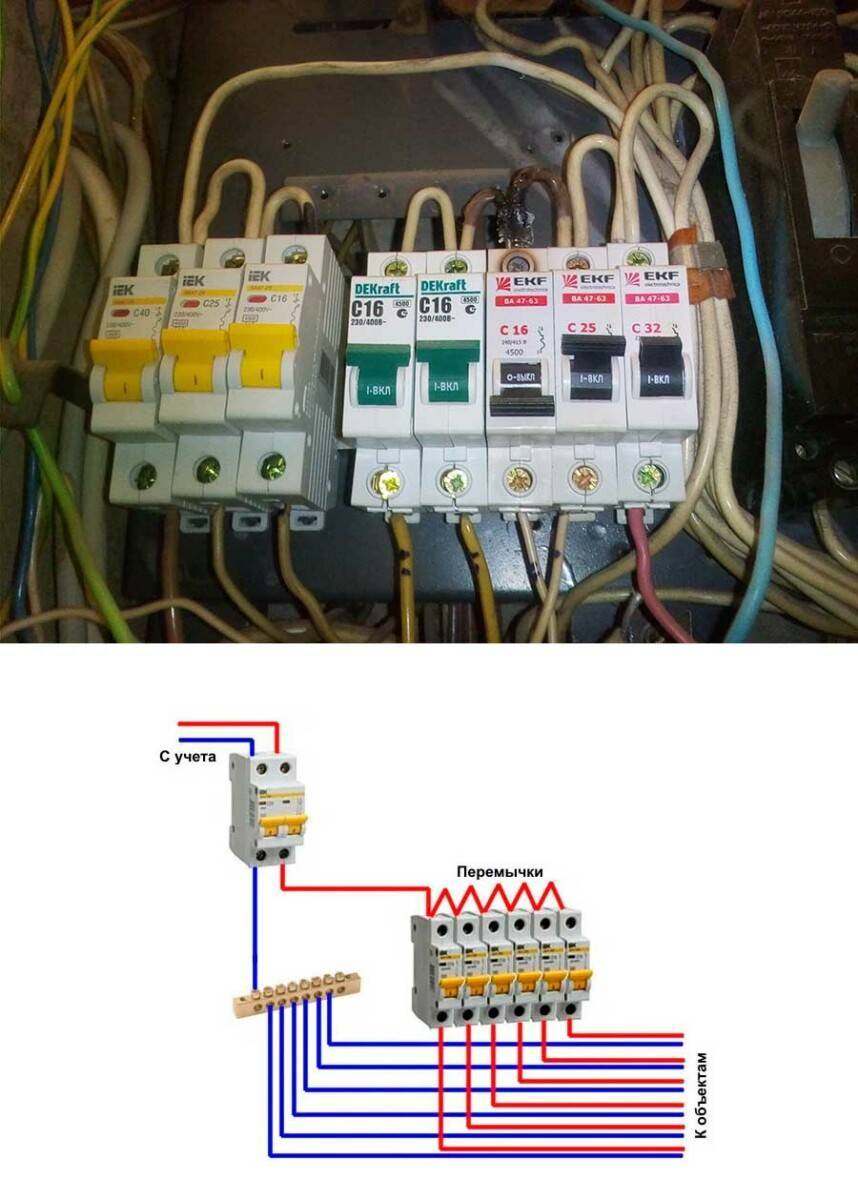

3. С выхода QF2 фазная жила перемычкой подключается на вход автоматического выключателя SF3, подающего питание на группу потребителей №2.
Силовую часть схемы мы разобрали. Сечение жил фазы и нуля при монтаже в силовой части используется не менее 4-х квадратов (на рисунке жилы силовой части выделены толстыми линиями).
Теперь разберем, как запитываются группы потребителей на примере группы №1.
Допустим, мы распределили: автомат SF1 подает питание на розетки, а автомат SF2 на освещение. Начнем с розеток.
От главного щита к соединительной коробке прокладывается трехжильный провод сечением 2,5 квадрата. Первая жила подключается на выход автомата SF1, вторая жила подключается на нулевую колодку N1, а третья жила защитного заземления РЕ
И теперь, если произойдет утечка тока в группе потребителей №1, то сработает QF3 и отключит питание от этой группы. При этом, к потребителям №2 и №3 напряжение поступать будет.
От соединительной коробки к каждой розетке и к каждой люстре прокладывается свой трехжильный провод. В этой статье монтаж нарисован более подробно.
Теперь разберем группу №2.
На вход автоматического выключателя SF3 подается фазная жила, которая берется с выхода общего автомата QF2, а нулевая жила приходит с нулевой колодки N.
Как правило, таким образом запитывается группа оборудования, к которому не предъявляются усиленные меры защиты по электробезопасности. И если произойдет утечка тока, то сработает QF2, но в этом случае, он отключит общее питание 220 Вольт, то есть всех потребителей.
И еще немного о защитном оборудовании:
QF2 – устройство защитного отключения с током утечки на 300 mA;
QF3, QF4 — устройства защитного отключения с током утечки на 30 mA;
SF1, SF4 — автоматические выключатели на розетки — 16 Ампер;
SF2, SF5 — автоматические выключатели на освещение — 10 Ампер;
SF3 — например, для мощного потребителя — 25 Ампер.
Только с появлением ГОСТ 30339-95/ГОСТ Р 50669-94 и ПУЭ-7 появилась возможность использования системы ТТ, а до этого момента она была запрещена.
Но и в ПУЭ есть ограничения на использования системы заземления ТТ:
1.7.59. Питание электроустановок напряжением до 1 кВ от источника с глухозаземленной нейтралью и с заземлением открытых проводящих частей при помощи заземлителя, не присоединенного к нейтрали (система ТТ), допускается только в тех случаях, когда условия электробезопасности в системе TN не могут быть обеспечены. Для защиты при косвенном прикосновении в таких электроустановках должно быть выполнено автоматическое отключение питания с обязательным применением УЗО. При этом должно быть соблюдено условие:
где Iа — ток срабатывания защитного устройства;
Rа — суммарное сопротивление заземлителя и заземляющего проводника, при применении УЗО для защиты нескольких электроприемников — заземляющего проводника наиболее удаленного электроприемника.
5. Система заземления IТ.
Система заземления IT – это система, в которой нейтраль трансформатора изолирована от земли или заземлена через большое сопротивление, а открытые проводящие части заземлены.
Система IT используется редко и применяется только в электроустановках, где не допускается перерыва питания при первом замыкании на землю или на открытые проводящие части, связанные с системой уравнивания потенциалов.
В таких электроустановках для защиты при косвенном прикосновении и при первом замыкании на землю должно быть выполнено защитное заземление в сочетании с контролем изоляции сети, или применены УЗО с номинальным отключающим дифференциальным током не более 30 мА. При двойном замыкании на землю должно быть выполнено автоматическое отключение питания.
Вот мы и рассмотрели все типы систем заземления, их преимущества и недостатки. И теперь, зная устройство и принцип работы любой из систем, Вы без труда сможете подключить заземление.
Удачи!
Литература:
1. Правила Устройства Электроустановок (ПУЭ) – седьмое издание.
2. ГОСТ 30339-95/ГОСТ Р 50669-94.
Технические требования.3. ГОСТ Р 51628-2000.
Государственный стандарт Российской Федерации. Щитки распределительные для жилых зданий. Общие технические условия.
4. Системы заземления в электроустановках низкого напряжения. Выпуск №20. «Шнейдер Электрик».
5. Ветка форума Домодел.ru — «Заземление в квартире, как его сделать»
http://forum.domodel.ru/index.php?topic=225.0
— Должен ли я подключать экран кабеля к заземляющему слою платы, когда он изолирован от земли?
Как прокомментировали другие, «это зависит».
Как работает щит — действительно «захватывающая» тема, в которой много нелогичного. Поведение сильно различается в зависимости от рассматриваемых вами частот, частично из-за влияния частоты на импеданс, а частично из-за скин-эффекта.
Я усвоил это благодаря сочетанию физики и болезненных уроков от оборудования с коаксиальными разъемами, которое не может надежно пройти сертификацию по электромагнитной совместимости.
..
Исходная информация
Для иллюстрации рассмотрим:
Две цепи с батарейным питанием, в металлических коробках, соединенные одним коаксиальным кабелем, с металлическими разъемами BNC на обоих концах, с корпусами, непосредственно соединенными с металлическими корпусами через монтажные гайки. Других подключений от коробок и «земли» нет.
Вопрос:
Если одна коробка пропускает сигнал 1 МГц по центральному проводнику, куда текут обратные токи, и действительно ли экранирует коаксиальный кабель?
Я видел, как люди утверждают, что это не экранирование из-за отсутствия заземления. Я также видел, как люди утверждают, что «экран» не является экраном, потому что он также обеспечивает обратный путь для сигнала на центральном проводе.
На самом деле, если вы возьмете тестер ЭМС для этой установки, вы обнаружите, что экран работает очень хорошо, и, несмотря на то, что экран коаксиального кабеля пропускает обратный ток, практически невозможно обнаружить какие-либо утечки на частоте 1 МГц.
Точно так же цепи в коробке практически не будут связаны даже с сильными внешними источниками радиопомех.
Почему?
На частоте 1 МГц «глубина скин-слоя» (насколько далеко электрический сигнал проникает в проводник) для меди составляет ~65 мкм. В результате весь обратный ток для сигнала 1 МГц по центральному проводнику протекает тонким слоем внутри экрана, а все ВЧ-помехи проходят тонким слоем снаружи. История с разъемами BNC аналогична: радиочастотные помехи отводятся наружу металлических коробок, а обратные токи частотой 1 МГц текут внутри к контактам заземления на печатной плате.
Фактически ваша схема находится внутри клетки Фарадея.
Что если заземлить коробки с обоих концов?
Будет ли теперь часть обратного тока частотой 1 МГц проходить через большой внешний контур, вниз по одному проводу заземления, через внешнее заземление и обратно по другому проводу заземления?
На практике обратный ток частотой 1 МГц все еще будет протекать внутри коаксиального кабеля, потому что индуктивность контура значительно повышает импеданс, а скин-эффект и металлические разъемы означают, что сигнал просто не может пройти наружу.
коробки.
А как насчет «контура заземления»?
На более низких частотах (скажем, в сети 50/60 Гц) вы действительно создали потенциально очень эффективную петлю магнитной связи, и если поблизости есть большие переменные магнитные поля, они могут вызвать значительные токи, протекающие как в экране, так и в центральный провод коаксиала. В зависимости от точной топологии передатчика и приемника эти токи могут вызвать проблемы, особенно если вы заменили один коаксиальный кабель между блоками двумя или более.
Это классическая проблема «фона на HiFi разделяет».
Какое решение?
Одно из решений — избегать множественных оснований.
Другой вариант заключается в разработке преобразователей, устойчивых к синфазным токам.
Если оставить в стороне использование оптических линий связи, предельная устойчивость к синфазным токам, вероятно, заключается в использовании экранированной витой пары с изолированными дифференциальными передатчиками и приемниками.
Это позволяет избежать обратных токов в экране, изолирует сигнальные провода от внешнего заземления, а скрутка практически сводит на нет петлевую площадь сигнального тракта.
Что, если вы хотите продолжать использовать коаксиальные и «несимметричные» сигналы?
Стандартным решением здесь является использование изолированных разъемов BNC с развязывающим конденсатором как можно ближе между корпусом и передней панелью. На самом деле вы можете купить разъемы BNC с развязкой, в которых конденсатор встроен непосредственно в разъем.
В этом случае схемы внутри коробок (и экрана) являются плавающими (т. е. не соединены с землей), поэтому синфазный ток не протекает из-за контуров заземления. Однако конденсаторы означают, что РЧ-помехи, проходящие через внешнюю оболочку коаксиального кабеля, по-прежнему отводятся на металлические корпуса на каждом конце. Это работает как с подключением заземления к коробкам на каждом конце, так и без него.
Вы можете использовать проводящие разъемы BNC на одном конце и изолированные на другом (таким образом заземляя экран), но если у вас есть более двух коробок или если вам нужно смешивать и сочетать комплекты, вероятность контуры слишком высоки, поэтому нормой является просто использование изолированных разъемов по умолчанию, если контуры заземления могут быть проблемой.
Экранирование от НЧ и ВЧ помех
НЧ помехи почти все основаны на Н-поле, поскольку длина антенны, необходимая для излучения значительного электромагнитного излучения, огромна, а напряжения означают, что Е-поле ограничено. ВЧ-помехи почти все основаны на излучении, поскольку длины волн аналогичны длинам проводов.
Металлические коробки защищают от высокочастотных радиопомех благодаря скин-эффекту, но если у вас есть значительные НЧ магнитные поля, вам, возможно, придется побеспокоиться о площади контура даже внутри металлического корпуса, так как низкочастотное Н-поле все еще может проникать…
В случае конкретного вопроса?
Если вы рассматриваете эту установку как адаптацию металлической коробки/корпуса коаксиального кабеля, вы можете видеть, что скин-эффект по-прежнему будет означать, что внешние радиочастотные помехи не проникнут через экран.
Однако отсутствие металлических коробок на обоих концах означает, что печатные платы и провода управления не являются в клетке Фарадея, и РЧ-помехи могут просачиваться через концы экрана, возвращаться внутрь и емкостно соединяться со схемами и проводами.
В зависимости от того, по каким сигнальным проводам проходит основная часть тока РЧ-помех, это может вызвать проблемы. Таким образом, наилучший подход состоит в том, чтобы обеспечить прямой путь с низким импедансом для ВЧ-помех в экране к общему минусу постоянного тока системы, подключив экран к минусу постоянного тока на головном конце. Это сведет к минимуму емкостные наводки на длинном сигнальном проводе и снизит риск возникновения проблем.
Аналогичным образом, внутренний шум сигнальных проводов будет иметь тенденцию возвращаться внутрь экрана к отрицательному источнику питания, ограничивая излучаемые радиочастотные помехи.
Как и в случае с металлическими коробками, эта защита почти не зависит от того, заземлен ли источник постоянного тока.
Однако это обеспечивает намного меньшее экранирование ЭМС, чем если бы оба конца были в металлических коробках, и если вы производите коммерческую систему, вам нужно будет очень внимательно относиться к внутренним обратным путям, чтобы избежать проблем с ЭМС.
Почему я потратил так много времени на изучение экранирования?
При периодическом повторном тестировании одного очень дорогого телефонного комплекта, который я разработал, мы обнаружили, что система не проходит проверку на электромагнитную совместимость. После долгих расследований выяснилось, что наша производственная группа сменила поставщика разъемов BNC с развязкой, когда первое производство прекратило их выпуск. Детали, которые я изначально указал, имеют хорошие пружинные соединения с крышками SMT, которые обеспечивали развязку. Альтернатива, без пружин и просто реагировала на монтажное давление. В результате вес кабеля, подключенного к BNC, мог привести к отсоединению конденсаторов и поломке нашей защиты от радиопомех.
Поскольку извлечение BNC из уже изготовленного комплекта было слишком трудоемким, мы придумали обходной путь, который заключался в припаивании осевых колпачков от изолированного штыря заземления к пружинной шайбе на монтажном кольце.
Это надежно восстановило путь обхода радиопомех и на 100% решило проблему.
. Должны ли экраны кабелей подключаться к заземлению или к минусу источника питания?
спросил
Изменено 3 месяца назад
Просмотрено 9к раз
\$\начало группы\$Я работаю над шкафом ПЛК, и мне интересно, следует ли мне подключить экраны кабелей к заземлению или к минусу источника питания.
Проверил, выход постоянного тока блока питания изолирован. Нет проводимости между заземлением и минусом источника питания.
Изменился бы ответ, если бы питание не было изолировано?
Кабели идут к датчикам, и они несут питание 24 В, сигналы 4-20 мА и сигналы 0-10 В.
Дополнительный вопрос: есть ли что-то неправильное в том, чтобы оставить источник постоянного тока изолированным? Шасси заземлено на землю.
- система управления
- заземление
- ЭМС
- ПЛК
Вот что у вас есть:
имитация этой цепи – схема создана с помощью CircuitLab могут емкостно соединяться с сигналами, которые вы хотите экранировать, и шунтировать их в другом месте. Поскольку изолированный источник питания, скорее всего, имеет емкостную связь (изолирован) с коробкой, связывающей экран с изолированным источником, это не обеспечит хорошего пути для шунтирования токов от вашего сигнала, это также может создать проблемы синфазного режима, если большой ток двигаться вниз по щиту. Если вы привяжете экран к заземлению шасси, токи, протекающие через него, будут течь вниз к земле вдали от сигналов, которые вы хотите защитить.
Это действительно зависит от того, какое из двух зол меньшее, бывают обстоятельства, когда одно лучше другого, я говорю об общем случае.
Экранирование кабеля заключается в контроле токов на экране. Как правило, по моему опыту, лучше всего привязать экран к корпусу, но я также видел несколько случаев, когда это не так.
Если вы также хотите, чтобы экран был изолирован, подключите его к заземлению источника питания.
Второе, на что следует обратить внимание, это то, что привязано к другому концу экрана, потому что, если экран привязан к обоим концам, могут быть токи, которые текут из контуров заземления, и если вы это сделаете, ток может индуктивно соединяться и создавать шум в ваших сигналах внутри кабеля. В общем смысле, по этой причине привязывать экран на обоих концах к земле плохо.
\$\конечная группа\$ 7 \$\начало группы\$Вы должны подключить 0 В источника постоянного тока к земле, чтобы предотвратить его плавание. Экраны кабелей также должны быть заземлены.
\$\конечная группа\$ 2 \$\начало группы\$ Изолированные источники питания и кабели — наихудший случай подавления помех на несбалансированных датчиках.
Чтобы отклонить высокоимпедансные помехи E и H-поля сигналов, которые вы хотите ослабить CM-шумом из DM-сигнала , чтобы избежать нелинейного преобразования токов CM-шумов в несогласованный входной импеданс или превышение входного диапазона CM для входов с высоким импедансом .
Классические решения по электромагнитным помехам или методы снижения электромагнитных помех включают ;
снижение сквозного импеданса канала в дифференциальном режиме (DM) при одновременном повышении импеданса CM (полезно в телефонии, Ethernet, HDMI и коммутационном шуме в двигателях и т. д.) или с использованием линейных фильтров CLLC.
- Подходит для шумоподавления в микроволновой печи
Снижение импеданса Rx по отношению к ВЧ шумам с помощью шунтирующих ВЧ-заглушек (аналогичных Y-заглушкам на линейном дросселе CM). Или оба вышеуказанных (в лучшем случае)
- Повышение импеданса серии RF с дросселем CM и ферритовыми кольцами и поглощение потерь в нагрузке с более низким импедансом (полезно для сигналов RS-422 и жестких дисков с низким импедансом и т.
д.) - Путь отведенных токов заземления должен быть путем заземления экрана, а не путем дифференциального сигнала.
- терминированный экран с заземлением с низким импедансом на источнике (если возможно) или на нагрузке (если нет), но не на обоих, если есть риск дифференциальных шумовых напряжений на землю Экран заднего привода
- от нагрузки с сигналом CM с низким импедансом, полученным от приборного усилителя IC (общий для УФ-сигналов ЭЭГ)
- это шунтирует внешний паразитный шум поля E и B от попадания на внутренне экранированную пару и удовлетворяет медицинским требованиям для высокого SNR и низкого тока утечки линии переменного тока
д.) Однако источники тока 20 мА имеют высокий импеданс по отношению к потерям в кабеле и повышенную устойчивость к падению напряжения в кабелях, они могут быть не полностью сбалансированы с полосой пропускания Rx или выпрямителями с диодной защитой. Таким образом, могут потребоваться сетевые фильтры LLC общего режима.
Нельзя предсказать производительность, не зная спектрального шума ЭМС. У меня было несколько неловких моментов в карьере, когда мощные радиоприемники или дуговые сварочные аппараты поблизости вызывали несвоевременные ошибки во время работы.
\$\конечная группа\$ 5 \$\начало группы\$Насколько мне известно, DC-Ve не имеет внутреннего заземления ни в одном источнике питания. Это связано с тем, что вы можете использовать несколько источников питания для создания разных напряжений, что было бы невозможно, если бы они были подключены.
Примеры:
- используйте два источника питания 12 В постоянного тока для получения 24 В постоянного тока и 0 В.
- используйте два источника питания 12 В постоянного тока, чтобы получить -12 В постоянного тока и +12 В постоянного тока (путем подключения общего кабеля к земле или любому другому эталону для 0 В)
- используйте три блока питания на 15 В постоянного тока для получения 45 В постоянного тока и 0 В (или 30 В постоянного тока и -15 В постоянного тока, или 15 В постоянного тока и -30 В постоянного тока)
Я видел 0 В, подключенный к земле через клеммную колодку с отключением заземления.
