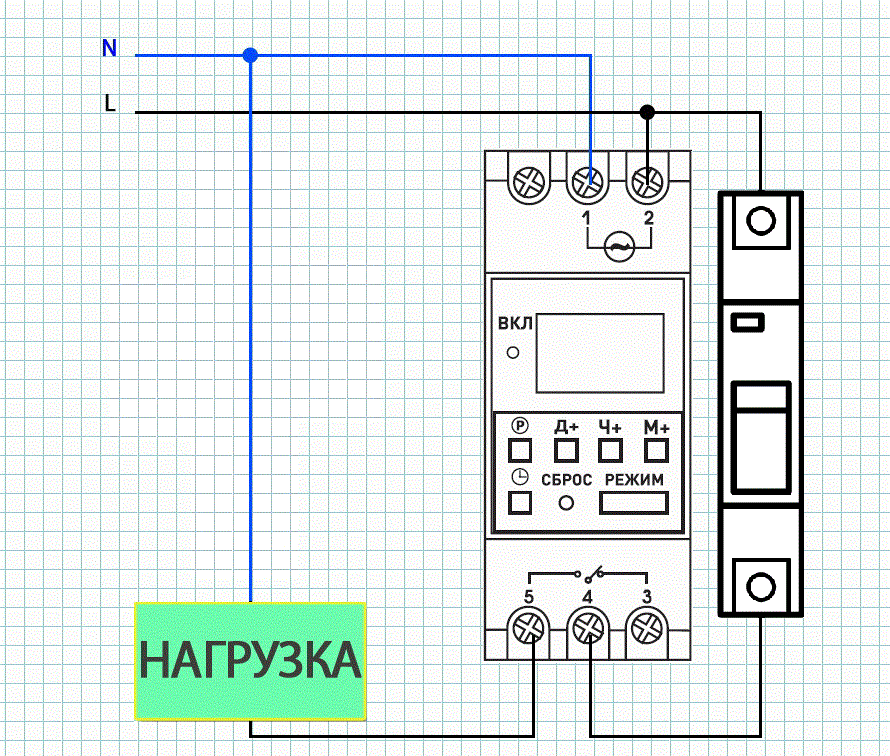

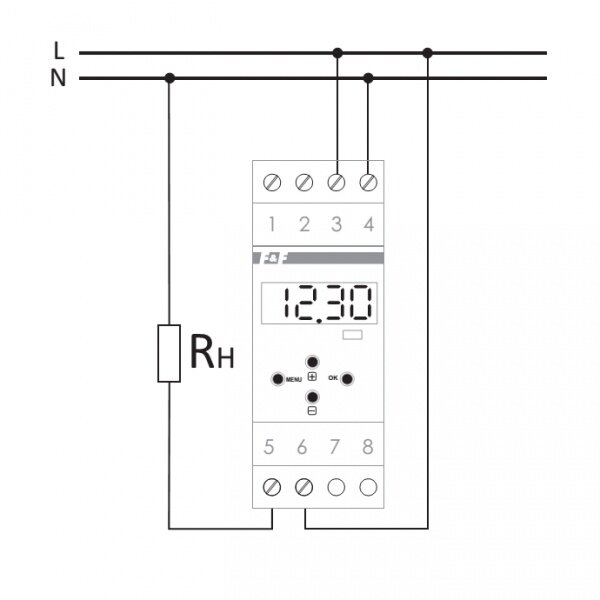

Как подключить реле времени: Как подключить реле времени? Инструкция по подключению реле времени

Выкл. задержка/ 120 вольт Задержка выключения означает, что нагрузка сразу включается, а затем отключается. после истечения времени задержки. 3-позиционный переключатель удобен Любое положение переключателя запускает задержку Щелчок переключателя вверх запускает задержку… Щелчок переключателя вниз запускает задержку Нагрузка отключается по истечении периода задержки Почему схема 3-ходового переключателя работает… потому что переключатель включен полностью время. Когда таймер получает питание… нагрузка включается до периода задержки истекает… но таймер все еще получает питание. Если вы временно прекратите питание от таймера, щелкнув 3-позиционный переключатель на другой положение, затем таймер сбрасывается, свет снова включается до тех пор, пока не срок отсрочки истекает. Нагрузка остается выключенной до тех пор, пока питание не будет остановлено и включено снова. Если вы используете однополюсный переключатель… то переключатель должен быть выключен и затем снова включить задержку перезапуска. Если однополюсный выключатель выключен, то нагрузка остается выключенной Купить по моим партнерским ссылкам 120 вольт Ah4-3 на Amazon Off-delay реле на Amazon Ресурсы: Как подключить таймер задержки Ah4 / дополнительная проводка схемы

Работа система рециркуляции удаленно из 1-2-3+ разных мест Как это работает: НЕ подключайте напряжение к проводу звонка, идущему к кнопкам Купите таймер задержки и базу Подключите 120-вольтовый горячий и нейтральный провода к базе, как показано на рисунке. Купите термостат или провод звонка и подключите к кнопкам, как показано На кнопки не подается напряжение или питание… не подключайте к сети источник. Подключите таймер к базе. Выберите время задержки от 0,05 секунды до 999 секунд Push кнопка дверного звонка. Активирует таймер. Таймер включается и начинает обратный отсчет. Насос включается и работает до остановки обратного отсчета. Обратный отсчет с задержкой. По истечении обратного отсчета таймер выключается, насос выключается. Таймер задержки 1/3 л.с…. рециркуляционный насос 1/25 л.с. Таймер задержки выключения для системы рециркуляции Нажмите любую кнопку, чтобы активировать последовательность таймера задержки -или- Программируемый таймер задержки запуска ST01 Купить проект материалы: Пример 50-футового звонка термостата на Amazon 6A855 Твердотельный таймер на Amazon 11-контактная вставная база на Amazon Кнопочная панель Amazon Intermatic Таймер ST01c ST01a миндаль Intermatic Комбинированный таймер ST01K Ресурс: Другие таймеры обратного отсчета Больше иллюстраций таймера задержки и включения 6A855 Руководство

	Пример сброса: подключение клеммы 3 и 7. Сброс таймера. Отключите 3 и 7, и таймер запустится. новый. Пример паузы: соедините клеммы 3 и 4. Не подавайте питание на клеммы 3-4-5-6-7. Питание подается на клеммы 2 и 10. Когда применяется сброс, мощность течет между клеммами 3 и 7. Ресурс: h4CA manual
	твердотельный таймер проводка Входы от транзисторов Ресурс: h4CA manual
Увеличенное изображение	Обратите внимание на номинальный ток на таймере . Сравните номинальный ток на автоматическом выключателе с номинальным током на таймере. См. таблицы размеров проводов Таймер защиты с встроенными держателями предохранителей Busman. См. держатели предохранителей Используйте таймер для управления контактором вместо прямого подключения к нагрузке. См. базовые контакторы

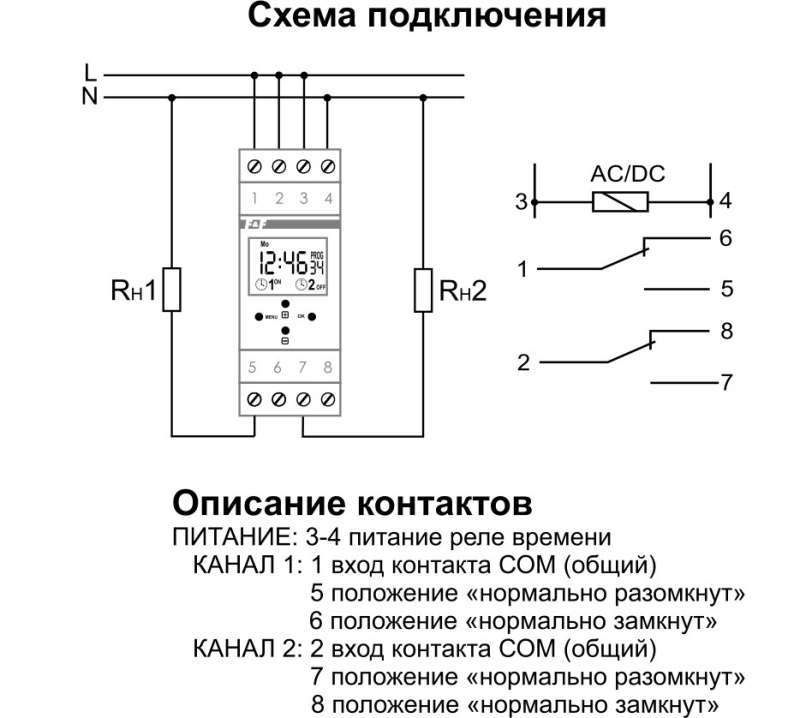

Изображение большего размера	Мощность подключается к клеммам A1 и A2 Перемычка питания от A1 к клеммам COM 12 и 25 Выходные клеммы: -NO (нормально разомкнутый = получает питание, когда таймер выключен) -NC (нормально замкнутый = получает питание, когда таймер включен) Реле — DPDT, двухпозиционное реле управляет 2 контактами (двойное полюсные контакты)
Мощность подключается к клеммам 2 и 10. Клеммы Com сухие и не получают питание при подаче входного питания. Подключите клеммы Com к отдельному источнику питания ИЛИ Добавьте перемычку между клеммой питания и каждой клеммой Com, которую вы хотите направить мощность. Перед включением питания проверьте целостность цепи с помощью мультиметра. Клеммы Com: 8, 1 и 5. Когда на клеммы Com подается питание, тогда на клеммы NC подается питание. когда таймер выключен. Клеммы NC — это 7 и 11 с конфигурацией, которая показана. Когда таймер включается, на клеммы NC не подается питание, а на клеммы NO иметь власть. Клеммы NO — это 9, 6, 3 и 4 с конфигурацией, которая проиллюстрировано. Таймеры серий JS и HD Микросхема таймера Intel Дополнительные схемы подключения/ pdf Дополнительные схемы подключения .jpg
Подробнее/ pdf Подробнее/ pdf

Это относится к схеме задержки выключения, которая запускает вентилятор на несколько минут после выключения котла. Для это конкретное приложение: когда котел включен, вентилятор включен. Когда котел выключается, цепь переключается на таймер задержки через реле. Последовательность операций показана на иллюстрации слева относится к таймеру задержки. Таймер задержки поддерживает работу вентилятора. Когда период задержки заканчивается, вентилятор выключается и остается выключенным, пока котел не включится снова. Ресурс: Добавить вентилятор в котел

Это относится к двойному таймеру. Когда питание подается на двойной таймер, начинается цикл повторения. Нагрузка 1 включена для продолжительности установки времени T1. По истечении T1 загрузите 1 выключается, а нагрузка 2 включается на время установки времени T2 Когда питание таймера выключается, цикл повторения останавливается минимум на второй. Когда питание снова включается, цикл повторения возобновляется с T1 двойной таймер имеет возможность сброса, как и многие другие типы таймеров. А таймер с функцией сброса может оставаться постоянно подключенным к источнику питания, и управляется схемой сброса. Когда схема сброса включается при соединении двух клемм повторный цикл останавливается минимум на 0,02 секунды. Когда схема сброса выключена, схема времени возобновляет работу в Т1. Ресурсы Как подключить двойной таймер Использование двойного таймера для отключения термостата

Полное руководство по реле времени

Содержание

Реле времени  — полезное устройство, которое можно использовать для различных целей в мире электричества. Это идеальный способ с легкостью контролировать мощность и автоматизацию. Его можно использовать для чего угодно: от управления розетками до включения света в вашем доме. В этой статье мы обсудим, что он делает, как он работает, а также некоторые замечательные способы использования реле задержки времени . Если вы ищете простой способ автоматизировать свои домашние или деловые операции, читайте дальше.

Что такое реле времени?

Реле времени — это тип устройства, которое может управлять потоком энергии в цепи с помощью электромагнита. Устройство включает в себя катушку проволоки, намотанную на железный сердечник. Когда энергия течет по цепи, она создает магнитное поле в электромагните.

Это магнитное поле может притягивать или отталкивать другой магнит, прикрепленный к  переключатель реле таймера  внутри устройства. Реле времени позволит вам контролировать, когда это произойдет, контролируя, как долго ток течет через его катушки до остановки.

Как работает реле времени?

Электромагнетизм – принцип работы реле времени   . Одна катушка реле всегда включена, а другую можно включать и выключать с помощью электрического сигнала, посылаемого через нее с управляющего устройства, такого как телефон или компьютерная система. Катушка «включено» постоянно получает питание, что делает ее готовой к активации в любой момент.

Катушка «выключения» получает питание только тогда, когда устройство активировано, а затем она работает, втягивая якорь, который активирует другой конец цепи, по которому течет электричество. Когда питание отключается, этот якорь возвращается в исходное положение и больше не позволяет электричеству течь по цепи.

Применение реле времени

очень универсальны и могут использоваться практически для любых целей. Некоторые типичные области применения реле задержки времени включают:

Управление розетками

Вы можете управлять розеткой, используя два реле для включения и выключения потока электричества. Одно реле управляет включением, когда вы подключаете что-либо к розетке, а другое выключает его после того, как то, что подключено к розетке, заканчивает зарядку или питание любого подключенного устройства.

Одно очень распространенное использование реле с таймером  включает и выключает свет. Этот процесс заключается в включении катушки реле на определенное время, чтобы активировать ее перед остановкой потока энергии, чтобы свет мог снова выключить после того, как он был активирован. Это идеально, если вы хотите, чтобы свет выключался автоматически, когда в комнате никого нет!

Управление другими типами машин

Многие типы машин управляются электричеством, поэтому для этой цели можно использовать реле задержки времени. Вы можете управлять машиной в своем доме, например, системой кондиционирования воздуха, обогревателем или системой домашнего кинотеатра, не проходя через их гостиную. Есть бесконечные возможности для того, какую автоматизацию вы можете сделать с помощью реле задержки времени.

Высокопроизводительные приложения

Эти устройства часто используются в высокопроизводительных приложениях, таких как робототехника или машины, требующие точной синхронизации операций. Некоторые примеры включают их использование для активации клапанов в пневматических цилиндрах, управления таймерами на кофеварках, системами освещения в аэропортах и ​​на вокзалах и даже для включения камер видеонаблюдения.

Как проверить реле задержки времени?

Если вы пытаетесь проверить реле задержки времени, есть простой способ сделать это. Прежде всего, убедитесь, что устройство выключено и отсоединено от источника питания. Затем возьмите электрический щуп или любой инструмент для электрических испытаний с двумя металлическими концами (один маленький и один большой), чтобы оба могли одновременно соприкасаться внутри вашей печатной платы. Вы захотите подключить эти щупы так, чтобы каждый конец входил в обе стороны катушки «вкл» на реле задержки времени (зонд большего размера должен быть подключен между ними).

При правильном выполнении вы увидите противо-ЭДС, когда электричество течет по проводам и другим проводящим материалам, таким как металлы. Это проявляется как временный обратный поток электричества, когда вы перемещаете зонд с одной катушки на другую. Если оно не появляется, то это означает, что ваше реле задержки времени либо неисправно, либо где-то в плате обрыв провода.

Вы также можете использовать мультиметр для проверки непрерывности между каждой стороной катушки «включено» и землей (что должно быть представлено двумя щупами, соприкасающимися одновременно). Вы услышите звуковой сигнал, если при этом внутри самого устройства нет поломки. Вы можете протестировать каждое соединение с обеих сторон, пока не найдете место разрыва, чтобы определить, что нужно исправить! Этот метод работает так же хорошо с обычные реле тоже — хотя у них нет катушек, как у этих, их внутренние переключатели все равно должны быть правильно подключены, чтобы устройство работало.

При работе с реле задержки времени важно правильно проверить их работу. Вы можете сделать это, используя электрический пробник и мультиметр для проверки внутренних соединений устройства. Это поможет вам найти поломку в вашей печатной плате, которая была бы необходима для ремонта, если бы она была сломана или неисправна.

Заключение

Реле времени  – это удобные устройства, которые можно использовать для самых разных целей. Они позволяют вам управлять всеми видами оборудования, работающего от электричества, с точным временем и задержкой активации или деактивации. Они также используются в высокопроизводительных приложениях, таких как робототехника или машины, требующие точной синхронизации операций.

Если вы ищете простой способ автоматизировать свои домашние или деловые операции, попробуйте реле задержки времени. Нет необходимости устанавливать сложные системы, требующие большего, чем простая проводка и соединения, с использованием реле задержки времени.
