Как пользоваться мультиметром тестером для чайников видео

Опубликовано: 09.08.2022

Содержание

• Знакомимся с тестером
• Измеряем напряжение
• Измеряем силу тока
• Измеряем сопротивление
• Используем прозвонку
• Полезное видео
• Заключение

Мультиметр – незаменимый прибор для людей связанных с электроникой и электрикой, неважно занимаетесь вы этим профессионально или любительски. Как правильно пользоваться цифровым мультиметром вопрос простой, но всегда актуальный.

Мультиметры могут кардинально отличаться друг от друга по сложности устройства, типу и количеству функций.

Они могут быть легкими, карманными, которые можно всегда носить с собой или же большими, стационарными.

Самым простым мультиметром вы сможете измерить силу постоянного тока, напряжение постоянного и переменного тока, и сопротивление.

Сложные могут иметь огромное количество функций, подходящих для выполнения диагностики лобового радиоэлемента, например:

1. Тест диодов.
2. Тест транзисторов.
3. Прозвонка.
4. Измерение электрической ёмкости.
5. Измерение индуктивности.
6. Измерение температуры.
7. Измерение частоты напряжения.
8. Запись результатов измерений.
9. И другие.

Для выполнения грамотных измерений нужно разбираться в функциях мультиметра и знать, как их использовать.

Знакомимся с тестером

Мультиметры могут быть аналоговыми или цифровыми. Пользоваться аналоговыми тестерами сложнее, для проведения измерений нужны набор сопротивлений и шунтов, значения получаются в результате вычислений.

Кроме того, они имеют еще несколько недостатков:

• нужна правильная полярность при подключении;
• в некоторых режимах шкала нелинейная;
• в режиме вольтметра входное сопротивление недостаточно высокое.

Поэтому аналоговые мультиметры, в наше время, уже широко не используются. Их еще можно найти в кабинетах школ и университетов, они применяются для обучения.

Цифровые тестеры очень просты в использовании, для выполнения измерений нужно лишь выбрать подходящий режим и подключить его к цепи. Значение выводится на экран, или могут использоваться сигнальные светодиоды и звуковые индикаторы. Точность может быть от 10%, в простых приборах, и до 0,01% в приборах с высокой точностью АЦП, качественными радиоэлементами, калибровкой и хорошей защитой от наводок.

Под словом мультиметр сейчас в основном имеют ввиду именно цифровое исполнение, поэтому ниже будет рассказано как проводить измерения, используя именно его.

Измеряем напряжение

Для того что бы измерить постоянный ток нужно выбрать соответствующий режим на мультиметре, он обозначен DCV, и выставить предел.

Если вы не знаете какой предел выбрать, для того что бы избежать повреждения прибора нужно начинать измерение с самого большого из доступных, уменьшая постепенно. Чем ближе к измеряемой величине вы подберете предел, тем точнее получите значение.

При измерении напряжения батареек предел можно узнать, посмотрев на их описание, где написано их номинальное напряжение.

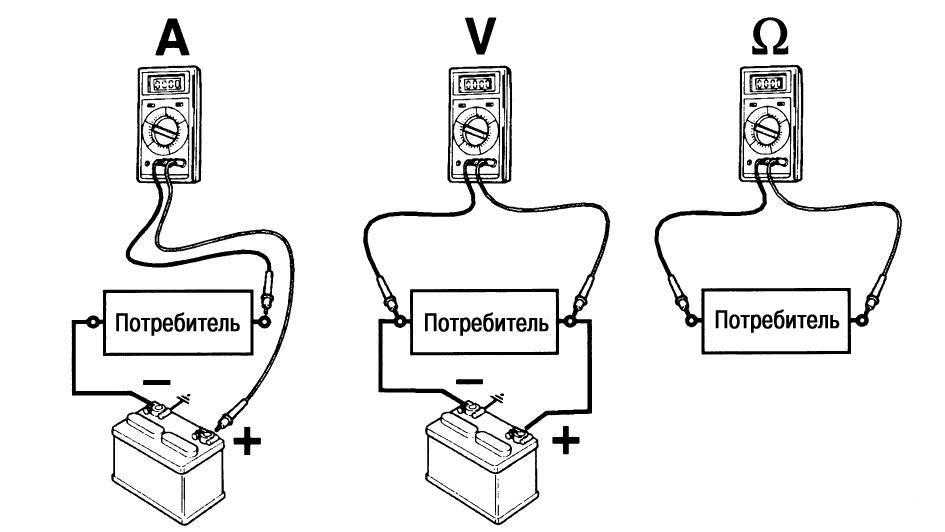

Подключать прибор в схему следует параллельно или, при измерении напряжения аккумулятора, к клеммам. Один из щупов должен быть подключен к выходу COM, а другой к гнезду VΩmA, если ваш прибор имеет функционал больше минимального.

Полярность подключения не играет большой роли, на экране вывода значения оно будет просто отображаться с обратным знаком.

Что бы измерить переменное напряжение требуется выбрать режим ACV, принцип выставления пределов и снятия значений идентичен постоянному напряжению.

Измеряем силу тока

Большинство мультиметров могут измерять только постоянные токи. Для проведения измерений нужно знать максимально возможный ток, и не рекомендуется подключать тестер в режиме амперметра без нагрузочного сопротивления, это может быть опасно не только для прибора, но и для вас.

В некоторых режимах измерений, безопасное время использования тестера в цепи ограничено.

Подключать мультиметр в режиме амперметра нужно последовательно, то есть в разрыв цепи.

Измеряем сопротивление

Для измерения сопротивления нужно также переключить мультиметр в соответствующий режим, подключить щупы к участку на котором необходимо узнать сопротивление, и подобрать передел больше измеряемого, но как можно ближе к нему, для достижения максимальной точности.

Опасность повредить тестер в этом режиме отсутствует, поэтому можно не бояться промахнуться с пределом.

Достаточно продвинутые экземпляры могут автоматически подбирать пределы, без участия человека.

Подключать щупы нужно параллельно, а подавать напряжение не обязательно.

Используем прозвонку

Прозвонкой называют измерение сопротивления с звуковой или световой индикацией низкого сопротивления, в большинстве случаев меньше 50 Ом. Используют его для проверки целостности цепи, отсутствия обрывов, либо наоборот замыканий.

По сути это упрощенная версия режима измерения сопротивления и поэтому можно сказать, что в какой-то степени она имеется во всех мультиметрах.

Не в каждой модели реализована этот режим отдельной функцией, пользоваться им так же просто, как и измерением сопротивления, просто подключить щупы параллельно в электрическую схему.

Полезное видео

Дополнительную информацию о мультиметрах и о правилах их использования вы сможете получить из видео ниже:

Заключение

Для выполнения точных измерений необходимы минимальные знания законов электротехники. Недостаток знаний может привести к порче прибора, хотя во многих экземплярах тестеров есть встроенная защита. Не каждый прибор подойдет для специфических задач. Но при соблюдении всех правил и предосторожностей в проведении измерений с помощью цифрового мультиметра нет ничего сложного.

Как правильно использовать тестер для витой пары?

21 октября 2020

Функционал тестеров витой пары

Это устройство актуально для каждого монтажника, а также сетевого инженера. Кроме того его получится встретить в обиходе простых пользователей. Ведь многим знакома ситуация, когда сигнал внезапно пропадает. При этом со стороны провайдера проблемы отсутствуют.

Кабельные тестеры бывают следующих типов:

• простейшие — могут определить лишь наличие механических повреждений (замыкание либо разрыв), правильность соединения. Для них характерна светодиодная индикация;
• инструменты с расширенными возможностями — способны выявить расщепленные проводники благодаря встроенным генераторам тонального сигнала;
• модели с ЖК-дисплеем — современный многофункциональный инструмент, позволяющий определить не только все ошибки, но и расстояние до обрыва или замыкания, тип розетки, длину провода.



Выбор типа устройства во многом зависит от потребностей. Например для профессионального использования лучше выбирать многофункциональные модели, а вот для рядовых нужд обычно актуальна лишь функция — прозвон кабеля.

Как пользоваться тестером для витой пары

Принцип работы во многом зависит от типа изделия. Простейшие модели состоят из двух блоков — задающего и ответного. На первом расположен переключатель режимов и индикаторы. Второй тоже имеет световые индикаторы, позволяющие определить прозванивающийся проводник. Как правило, в каждый блок вмонтированы разъемы RJ11 и RJ45.

Чтобы проверить работоспособность витого провода таким инструментом необходимо действовать следующим образом:

1. Обязательно убедитесь что кабель обжат коннекторами и готов к эксплуатации.
2. Один конец провода вставляем в задающий блок, а другой — в ответный.
3. Включаем инструмент.
4. Если все в порядке то сигнал будет проходить и загорятся индикаторы на каждом из модулей.
5. Отсутствие светового сигнала говорит о нарушении в работоспособности линии. В некоторых случаях даже необходима замена проверяемого отрезка провода.

Этот способ подходит для домашнего пользования, когда речь идет только об одном проводе. Если же нужно работать со сложной сетью, то необходимо прозвонить каждый участок. Некоторые простые приборы не имеют даже отдельных светодиодов для каждой жилы, а отражают информацию по парам. Продвинутые же установки покажут полную информацию о технических неисправностях.

{{widget type=»itactica_featuredproducts/slider_widget_view» slider_id=»83″}}

Многофункциональные тестеры витой пары

Такие устройства могут обслуживать как домашние сети, так и сложные системы с многоуровневыми структурами. Продвинутые приборы для работы с витым кабелем имеют встроенный тональный генератор и индуктивный щуп. Многие модели позволяют быстро найти и осуществить маркировку розеток, а также портов СКС. Для этого нужно изделие с номерным идентификатором. Чтобы навести порядок в линиях следует с одной стороны проводника подключить идентификатор, а с противоположной — тестер.

Продвинутые модели имеют функцию трассоискателя и с легкостью обнаружат скрытый провод. После подключения устройства к розетке, оно подает сигнал прямо в проводку, а далее активизируется генератор тона. По мере приближения к подключенным жилам появится звуковой сигнал.Наличие жидкокристаллического дисплея делает работу максимально комфортной. На нем отображается вся необходимая информация о проверяемом соединении. Огромным плюсом является наличие USB порта, поддержка карточки MicroSD и индикатор заряда аккумулятора.

Хороший прибор обязательно должен выявлять обрывы, перекресты проводников, короткое замыкание, наличие экранирования. Также необходимо чтобы модель работала с кабелями типа 5е и 6.

Поделиться

Твитнуть

Telegram

Поделится

Поделится

Новый комментарий

Войти с помощью

Отправить

Как пользоваться тестером напряжения

Вы готовитесь к работе с электричеством? Даже такая простая вещь, как замена термостата, приводит к контакту с потенциально горячими проводами, что может привести к поражению электрическим током.

Это также может вас заинтересовать: Сколько стоит ремонт электрооборудования? Полное руководство

Тестер напряжения позволяет проверить, находится ли провод под напряжением, до того, как вы прикоснетесь к нему, обеспечивая вашу безопасность во время работы. Вот когда и как его использовать.

Как проверить, находится ли провод под напряжением?

Если вы что-то делаете с проводкой, вам нужно знать, находится ли провод под напряжением. Провод под напряжением может привести к поражению электрическим током, что может привести к серьезной травме или смерти.

Самый простой и безопасный способ узнать, находится ли провод под напряжением, — это использовать тестер напряжения. Существует множество различных типов тестеров напряжения с различными функциями и преимуществами. Независимо от того, какой тип вы получите, тестер напряжения скажет вам, есть ли электрический ток, протекающий по проводу в данный момент.

Нужен ли мне тестер напряжения или мультиметр?

Тестер напряжения просто сообщает вам, есть ли ток в проводе. Это самый простой инструмент, и его обычно достаточно для домовладельцев, занимающихся простыми проектами. С другой стороны, мультиметр проверяет множество вещей, включая напряжение, силу тока и сопротивление. Он имеет ручку, которая позволяет переключаться между различными измерениями. Он также имеет два щупа, подключенных к красному и черному проводу. Мультиметры часто используются профессионалами, но домашние мастера, выполняющие промежуточные и продвинутые проекты, также могут извлечь выгоду из его использования.

Используйте тестер напряжения, если вам нужно только знать, находится ли провод под напряжением. Если вам нужна дополнительная информация, полезно научиться пользоваться мультиметром. Они могут быть особенно полезны, если вы работаете над старым домом. Например, мультиметр может определить, подключен ли заземляющий провод к земле внутри системы.

Как использовать бесконтактный тестер напряжения?

Бесконтактный тестер напряжения — это безопасный способ проверки розетки, поскольку вам не нужно прикасаться к проводам. Это инструмент с батарейным питанием, и его единственная цель — сообщить вам, есть ли еще питание на проводе. Это небольшая ручка или инструмент, похожий на палочку, с маленьким наконечником, который торчит на одном конце. Это та часть, которую вы используете для проверки проводов. Вы можете использовать его для проверки электрических розеток, выключателей света, розеток, автоматических выключателей и другой электропроводки.

Перед использованием бесконтактного индикатора напряжения убедитесь, что питание отключено на электрическом щите. Вставьте тестер напряжения в розетку. Если в розетке все еще есть питание, вы увидите, как индикатор загорится, и услышите щебетание или жужжание.

Если вы проверяете провод, а не розетку, просто прикоснитесь наконечником тестера к проверяемому проводу. Вы можете использовать этот метод внутри розетки или на проводах внутри выключателей. Просто снимите крышку и прикоснитесь тестером напряжения к проводам.

Для светильника: выньте лампочку после отключения питания. Прижмите наконечник тестера напряжения к нижней части розетки при включенном выключателе освещения. Если тестер показывает, что питание отсутствует, извлеките приспособление из электрической коробки и прикоснитесь тестером к проводам внутри коробки.

Другие статьи по теме:

• Розетка для меня: сколько стоит установка или замена электрических розеток?
• Сколько стоит замена электрической панели и розеток заземления на GCFI?
• Сколько стоит замена электрической панели?
• Как заменить электрическую розетку: пошаговое руководство
• Найм для проводки? 5 советов по поиску надежного электрика

Как проверить розетку с помощью тестера напряжения?

Бесконтактный тестер напряжения — самый простой способ проверить электрическую розетку. Выключите питание в розетке. Вставьте конец тестера напряжения в горячий слот на розетке. Горячий слот — это узкая сторона, а более широкий слот — нейтральная сторона штепсельной вилки.

Вы также можете вытащить розетку, чтобы провести дополнительную проверку. Вставьте тестер в розетку и коснитесь им разных проводов, чтобы убедиться, что какой-либо из них находится под напряжением. Это говорит вам, если вам нужно отключить питание на главной панели.

Как использовать двухконтактный тестер напряжения?

Двухконтактный тестер напряжения также называется мультиметром и может использоваться для проверки проводки и заземления в розетке.

Чтобы проверить розетку, установите ручку на функцию «АС». Черный щуп должен войти в более широкий нейтральный слот. Затем красный щуп входит в узкую горячую щель. Это дает вам показание, которое для стандартной розетки должно составлять от 110 до 120 вольт.

Вы можете проверить заземляющий провод, оставив красный щуп в покое и переместив черный щуп к отверстию заземления под прорезями. Ваш мультиметр должен дать вам такое же показание, если проводка правильная. После тестирования сначала снимите красный щуп, а затем черный щуп.

Как использовать тестер напряжения [Полное руководство] — PowerToolGenius

Электрические компоненты окружают нас повсюду, и независимо от того, являетесь ли вы профессионалом или любителем, вы должны знать, что время от времени они неизбежно будут сталкиваться с проблемами, поэтому проверяйте их. правильно ли они работают? Ну, вот где в игру вступает тестер напряжения.

Тестер напряжения используется для обнаружения электрического тока в различных электрических компонентах, включая выключатели света, электрические розетки и осветительные приборы. Существуют различные тестеры напряжения, и каждый из них используется по-разному. Наиболее распространенные из них включают мультиметр, тестер электрических розеток и бесконтактный тестер напряжения.

В этом руководстве ниже мы подробно описали все, что вам нужно знать об использовании трех вышеупомянутых тестеров напряжения.

Итак, без лишних слов, приступим!

Метод 1: с помощью мультиметра

Мультиметр представляет собой двухпроводной тестер напряжения, который показывает точное измеряемое им напряжение.

Шаг 1. Включите мультиметр

Итак, первый и самый важный шаг прост; вам просто нужно подключить вольтметр и включить его.

Шаг 2. Размещение щупов

Поскольку мультиметр представляет собой щуп с двумя выводами, он имеет два щупа или провода.

Черный провод используется для измерения заземления или нейтрального провода, тогда как красный провод соединяется с горячим проводом, т. е. проводом, по которому течет ток.

Для электрической розетки подключите черный провод к порту со знаком «минус» или с меткой «COM» (это также больший из двух портов на электрической розетке). Напротив, подключите красный провод к порту с заглавной буквой «V» рядом с ним.

Для аккумулятора черный щуп соединяется с отрицательной клеммой, а красный щуп — с положительной, тогда как для электропроводки черный щуп подключается к оголенному зеленому или белому проводу, а красный щуп — к оголенному черному проводу.

Обратите внимание, что на рынке также доступны аксессуары для ваших датчиков, такие как заглушки типа «банан» и зажимы типа «крокодил».

Шаг 3: Выберите режим напряжения

Очень многие мультиметры поставляются с переключателем на передней панели, который позволяет вам выбрать режим и ожидаемый диапазон измерений.

Поверните циферблат, чтобы установить режим постоянного тока (DC) или переменного тока (AC). DC обычно имеет V с прямой линией рядом с ним, тогда как AC обычно имеет V с волнистой линией рядом с ним.

Оказавшись в диапазоне постоянного или переменного тока, поворачивайте ручку, пока не приблизитесь к ожидаемому показателю напряжения. Например, для 12-вольтовой батареи вы бы хотели, чтобы циферблат был установлен на 20 вольт, а не на 2000 вольт.

Шаг 4. Считайте показания мультиметра

Теперь все, что вам нужно сделать, это считать показания мультиметра.

Метод 2: через тестер электрической розетки

Тестер электрической розетки — это самый простой тестер напряжения. Он состоит из трех индикаторов и диаграммы, показывающей, есть ли проблемы с розеткой. Вы должны подключить его непосредственно к электрической розетке.

После подключения тестер электрических розеток покажет полученные результаты, и вам просто нужно уметь читать эти результаты.

По сути, на боковой стороне тестера электрической розетки есть ключ, показывающий, что означает каждый из трех индикаторов. Обычно красный свет представляет собой напряжение на заземлении/зеленом проводе, первый желтый свет представляет собой напряжение на нейтральном/белом проводе, а второй желтый свет представляет собой напряжение на горячем/черном проводе.

Вот некоторые из распространенных показаний, которые можно ожидать при использовании тестера электрических розеток:

• Правильно: если красный индикатор не горит, а оба желтых индикатора горят, розетка работает правильно. Если желтые огни тусклые, то это указывает на то, что провод находится в плохом состоянии.
• Разомкнут Нейтральный: Когда первый желтый свет не горит, а второй желтый и красный свет горят, это означает, что на белый провод не подается электричество; он будет либо отключен, либо его необходимо заменить.
• Открыт Горячий: Если все индикаторы не горят, это означает, что на черный провод не поступает электричество. Это может быть связано с отсоединением провода или отключением электричества.
• Открытое заземление: если первый желтый индикатор горит, а второй желтый и красный индикаторы не горят, это означает, что на зеленый провод не подается электричество; он будет либо отключен, либо его необходимо заменить.

Бесконтактный тестер напряжения позволяет определить наличие электрического тока без физического контакта с электрическими компонентами или проводами. Таким образом, они являются самыми безопасными из всех тестеров напряжения.

Шаг 1. Включите бесконтактный тестер напряжения

Прежде всего, как и в случае с мультиметром, вам необходимо включить бесконтактный тестер напряжения, нажав кнопку питания. В некоторых случаях вам может потребоваться нажать и удерживать кнопку питания, чтобы включить устройство.

В любом случае, однако, устройство подаст вам какую-либо индикацию, например, свет или чириканье, чтобы показать, что оно включено.

Шаг 2.

Проверка устройства

Чтобы убедиться, что ваш тестер напряжения работает правильно, вам необходимо выполнить его проверку.

Соответственно, поместите наконечник устройства в более короткую прорезь электрической розетки или коснитесь лампочки зажженной лампы.

Шаг 3. Проверка требуемого электрического компонента

Убедившись, что ваш бесконтактный тестер напряжения работает нормально, вы можете использовать его для проверки напряжения любого электрического компонента по вашему выбору. Для вашего удобства ниже мы описали некоторые из наиболее распространенных компонентов, которые вы можете проверить с помощью бесконтактного тестера напряжения:

Электрическая розетка

Чтобы проверить электрическую розетку с помощью бесконтактного тестера напряжения, прикоснитесь кончиком устройства к меньшей прорези на розетке электрической розетки. Вы также можете проверить больший слот на розетке, чтобы убедиться, что розетка подключена правильно.

Выключатель-выключатель

Для выключателя-выключателя вам просто нужно прикоснуться наконечником бесконтактного тестера напряжения к выключателю на панели коробки выключателя.

Выключатель света

Для проверки переключателя освещения сначала убедитесь, что он включен. Теперь снимите лицевую панель со стены, а затем прикоснитесь наконечником бесконтактного детектора напряжения к винтовым клеммам, расположенным сбоку выключателя света.

Обратите внимание, что для трехпозиционного переключателя перед продолжением необходимо проверить все винтовые клеммы на обоих переключателях.

Если выключатель света не показывает никаких признаков электрического тока, вы можете считать, что его можно безопасно снять.

Светильник

Во-первых, включи свет. Вывинтите лампочку и поместите наконечник бесконтактного индикатора напряжения внутрь патрона.

Обратите внимание, что если у фонаря есть трехпозиционный переключатель, вам нужно запустить тест, когда переключатель находится в верхнем и нижнем положениях.

Убедившись в отсутствии электрического тока, проходящего через светильник, можно безопасно снять его с потолка.

Часто задаваемые вопросы

Получу ли я удар током, если коснусь нейтрального положения?

Нет, так как нейтральный провод прямо или косвенно соединен с землей. Если нейтральный провод не заземлен, вас может ударить током.

Как использовать тестер напряжения для проверки входного напряжения в распределительной коробке?

Это может показаться немного пугающим, но это то же самое, что и любой другой тест напряжения. Чтобы добраться до провода ввода питания, выключите выключатель из коробки и разомкните провод, чтобы добраться до металла внутри. Теперь используйте тест напряжения на проводке, чтобы получить результаты.

Как домовладельцу проще и безопаснее всего проверить, полностью ли отключен гаджет от сети?

Самый простой и безопасный способ — использовать тестер напряжения.

Заключение

На этом наше исчерпывающее руководство по использованию тестера напряжения подходит к концу.

Повторим еще раз: тестер напряжения — это устройство, используемое для обнаружения электрического тока в электрическом компоненте.
