Как подключить трехфазную вилку: Вилки и розетки трехфазные: технические характеристики

Содержание

Вилки и розетки трехфазные: технические характеристики

Трехфазные вилки и розетки

Для коммутации трехфазных электрических сетей иногда используют блок вилки розетки. Такое коммутационное устройство хоть и имеет определенные недостатки, но иногда является незаменимым для подключения мощных электрических приемников.

В первую очередь, их часто используют для временного подключения мощных электроприемников, которые удалены от основной электрической сети, и к которым не целесообразно прокладывать отдельные кабели питания. Кроме того, их часто используют для оборудования временных строительных, монтажных и других площадок, для которых крайне важно иметь возможность перемещения источника электропитания.

Выбор трехфазных вилок и розеток и особенности их монтажа

Выбор трехфазных вилок и розеток

На данный момент на рынке представлены различные розетки вилки. Они отличаются как по конструктивному исполнению, так и по номинальным параметрам.

И учитывая мощность питаемых электроприборов, этими параметрами не стоит пренебрегать.

Итак:

  • В первую очередь, представленные вилки и розетки следует разделить по количеству контактов. Это могут быть три, четыре и пять контактов. Не будем вдаваться в подробности, для каких целей предназначен каждый из представленных коммутационных аппаратов, это вы можете увидеть на видео, скажем только, что для нас идеальным вариантом являются розетка и вилка на пять контактов.
  • Еще одним важным отличием является форма контактов. Тут не существует какого-то определенного стандарта, и каждая фирма-производитель выпускает вилки и розетки собственной конструкции. Поэтому приобретая их, убедитесь, что вилка в розетку вставляется без замечаний. Ели вы приобретаете вилку или розетку отдельно, убедитесь в целостности всех элементов.
  • Следующим важным отличием является тип исполнения розетки. Она может быть переносная или стационарная. Вы должны выбрать в соответствии с условиями эксплуатации.

На фото представлены только некоторые виды трехфазных розеток и вилок

  • Одним из самых важных параметров, на который стоит обратить внимание при выборе, является номинальный ток вилки и розетки. Он может быть в 16, 32 и 64А. Выбор осуществляем, исходя из мощности приборов, которые планируется подключать.
  • Ну и последним параметром, на который стоит обратить внимание, это тип пыле- и влагозащиты, который обозначается аббревиатурой IP. Обычно для таких розеток степень пыле- и влагозащиты составляет 3 или 4, и цена от различий данного параметра зависит не столь существенно.

Особенности монтажа трехфазных вилок и розеток

Если вы собрались применять трехфазные вилки и розетки, то в первую очередь следует знать, как их можно использовать. Ведь их отличие от обычных однофазных розеток состоит не только в конструктивном исполнении, но и способе применения.

Итак:

  • Нужно запомнить, что использовать трехфазные розетки и вилки для снятия нагрузки с электроустановки запрещается. Их используют только для снятия напряжения.

Обратите внимание! Для снятия нагрузок с мощных электроприборов следует использовать переключающие устройства с дугогасительными камерами и способные обеспечить должную скорость отключения. Обычно такими коммутационными аппаратами мощные электроустановки оборудуются стационарно. Использовать для этих целей розетки и рубильники запрещено.

  • Исходя из этого, использование розеток на напряжение в 380В и более — крайне не рационально. Обычно их используют только в тех местах, где требуются подключение более одного мощного электроприбора временно. Например, у вас есть два насоса, которыми вы пользуетесь лишь иногда и никогда не пользуетесь одновременно. В этом случае розетки и вилки трехфазные станут для вас идеальным решением.

Подключение трехфазной вилки и розетки

Подключение трехфазной розетки

Подключение розетки

Если вы собрались своими руками подключать вилку и розетку, то вы должны обладать хотя бы минимальными знаниями в электротехнике. Если вы в себе не уверенны, то лучше пригласить специалиста.

Итак:

  • Для подключения розетки необходимо вскрыть ее, дабы добраться до контактной части.
  • Разделать и завести соответствующий провод.
  • Подключить соответственно фазные, нулевые и защитные провода. Если ваша электрическая сеть соответствует п. 1.1.29 ПУЭ, то вы должны подключить желтый, зеленый и красный провод к выводам «А», «В», «С» (L1, L2, L3). Голубой провод подключается к выводу «N», а желто-зеленый к выводу «PE».

Обратите внимание! Если вы используете розетку на три контакта, то подключаются только фазные провода к соответствующим выводам «А», «В», «С» (L1, L2, L3). Если вы используете розетку на четыре контакта, то кроме фазных проводов подключается еще нулевой к соответствующему выводу «N».

  • После подключения укладываем и крепим кабель в розетке и закрываем ее. Если используется стационарная розетка, то крепим ее к поверхности установки.

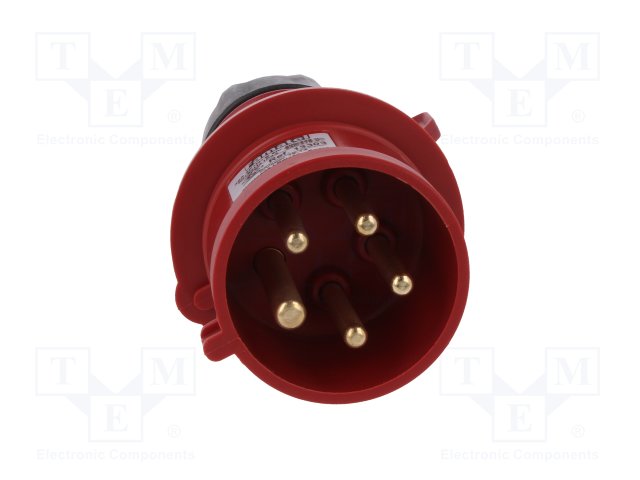

Подключение трехфазной вилки

Подключение трехфазной вилки

Подключение трехфазной вилки следует выполнять гибким проводом, который способен обеспечить хорошие эксплуатационные характеристики от излома провода. Кроме того, наша инструкция по защите от механических и химических повреждений советует монтировать провод в металлической или ПВХ гофре.

  • Разбираем вилку, разделываем кабель и заводим в вилку.
  • Подключаем соответственно фазные, нулевые и защитные провода. Делается это, также как и при подключении розетки. Кроме того, так же, как и при подключении розетки, подключаются вилка на три и четыре контакта.
  • Закрепляем кабель в вилке и закрываем ее. Теперь наши розетка и вилка готовы к эксплуатации.

Вывод

Вообще, трехфазная электрическая сеть открывает перед владельцем более широкие возможности как в плане организации электрической разводки в доме, так и в плане подключения более мощных электроприборов.

Только следует знать, что для правильной эксплуатации такой сети, согласно п.5.1 ПБЭЭ, вы должны иметь группу по электробезопасности не ниже 3.

Ведь более высокий класс напряжения — это не только более широкие возможности, но и увеличение опасности поражения электрическим током.

Схема подключения трехфазной розетки ССИ-125

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В статье про подключение современных электрических плит я говорил, что обычные бытовые розетки на 16 (А) для этого не подойдут.

Нужны силовые однофазные или трехфазные розетки, в зависимости от модели плиты и электроснабжения Вашего дома.

И сегодня я хотел бы остановиться более подробно на силовой трехфазной розетке ССИ-125 от IEK.

Вот ее внешний вид .

Для начала расшифруем аббревиатуру ССИ-125:

  • C — силовой
  • С — соединитель
  • И — ИЭКовский
  • 1 — розетка стационарная открытой установки
  • 2 — номинальный ток 32 (А)
  • 5 — количество полюсов 3P + N + PE

А вот ее остальные технические характеристики:

  • рабочее напряжение 380 (В)
  • положение заземляющего контакта (ключ) на 6 (ч)
  • степень защиты IP44
  • температура эксплуатации -25°С до +40°С

Расположение контактов.

Габаритные размеры: 153(L)x105(H)x70(D) (мм).

Установка трехфазной розетки ССИ-125 выполняется открыто с помощью 4 крепежных отверстий.

Такие же трехфазные розетки мы устанавливали в помещении шиномонтажа для подключения компрессора, итальянского шиномонтажного и балансировочного станков на 380 (В).

Только трехфазные розетки были не на 32 (А), а на 16 (А) — ССИ-115. Она тоже является 5-контактной (5-полюсной). Для этих трехфазных розеток мы использовали силовые переносные вилки ССИ-015 с номинальным током на 16 (А).

Трехфазные розетки и вилки можно использовать при подключении любой трехфазной нагрузки  — это могут быть различные станки, промышленные вентиляторы, электрические калориферы, тепловые электрические пушки, электрические печи и плиты, бетономешалки, насосы и многое другое. В нашем примере у розетки ССИ-125 ток нагрузки  ограничивается до 32 (А), а вообще в ассортименте имеются трехфазные розетки, и на 63 (А), и даже на 125 (А), например, ССИ-135 и ССИ-145, соответственно.

Несколько слов про достоинства ССИ.

Корпус розетки сделан из термостойкого и самозатухающего материала. Крышка защищает от всевозможных загрязнений, запылений и попадания влаги. Поэтому степень защиты у нее определена, как IP44.

Для ввода питающего кабеля имеется специальный пластиковый манжет, в котором необходимо вырезать или просверлить отверстие под необходимый диаметр кабеля. Манжет выполнен из пластика, а для лучшего уплотнения желательно бы использовать резиновые уплотнения.

Чтобы добраться до клеммника, нужно открутить шурупы с каждой стороны корпуса. Кстати, все крепежные шурупы и соединительные винты в данной розетке покрыты никелем для защиты от воздействия коррозии.

Вот мы добрались и до клемм. Все токоведущие части розетки выполнены из латуни.

Клеммы отделены от внешней окружающей среды резиновым (эластомерным) сальником.

На силовой вилке имеется пластиковый держатель (шип).

Когда вилка вставлена в розетку, т.е. когда разъем находится в сборе, то этот держатель фиксирует крышку, тем самым защищая разъем от случайного и несанкционированного разъединения.

Подключение вилки в розетку происходит только в одном пространственном положении, которое и определяется с помощью ключа (6ч) и положения заземляющего контакта РЕ.

Недостатки.

Недостаток, который сразу бросается в глаза — это способ соединения жил подключаемого кабеля к самой розетке. Соединение выполняется с помощью одного прижимного винта (кроме клеммы РЕ — у нее два винта).

Это соединение крайне не надежное — маленькая площадь контакта, а также при сильном затягивании винта можно сделать насечку на жиле и со временем она может обломиться.

Вот пример, правда с алюминиевыми проводами.

Я считаю, что при токе 32 (А) должно быть более надежное соединение, например, прижимная пластина, как в автоматах, а еще лучше винтовое соединение, как в однофазной розетке В32-001 на 32 (А) — оно мне больше внушает доверие, особенно если под зажим вставить не просто зачищенную жилу, а сделать окольцевание.

Если подключать многопроволочные жилы, то без изолированных НШКИ или втулочных НШВИ наконечников в данном случае не обойтись. Вот статья, где я рассказываю о том, как делать опрессовку с помощью пресс-клещей EGI-60.



Схема подключения трехфазной розетки

У розетки ССИ-125 имеется 5 клемм с обозначениями: L1, L2, L3, N и PE. Так что перепутать здесь что-либо при подключении очень затруднительно.

К клеммам L1, L2, L3 подключаются фазные проводники соответствующих фаз — А, В и С, к клемме N — рабочий нулевой проводник N, а к клемме РЕ — защитный проводник РЕ.

При подключении жил кабелей и проводов прошу Вас соблюдать цветовую маркировку проводов.

Вот, например, медный кабель ВВГ (5х2,5).

В качестве фазных проводников берем белую (L1), черную (L2) и розовую (L3) жилы, в качестве нуля — синюю (N), а в качестве РЕ — желто-зеленую (PE).

Зачистим изоляцию жил кабеля. Для этого я пользуюсь уже полюбившимися мне клещами Книпекс 12 40 200.

Подключаем жилы кабеля к соответствующим клеммам розетки. Как я говорил выше, клемма РЕ имеет два прижимных винта, в связи с этим жилу РЕ нужно зачищать чуть большей длины, чем фазные.

Вот что получилось.

Если с помощью трехфазной розетки Вам необходимо соединить электродвигатель, то фазы А, В и С нужно подключить к клеммам L1, L2, L3 соответственно, а к РЕ — защитный проводник РЕ (заземление). Клемма N в таком случае останется свободной — не подключенной.

P.S. По своему опыту скажу, что рассмотренные силовые розетки и вилки достаточно удобные в эксплуатации. Вот если бы доработать способ соединения жил, то к удобству я добавил бы еще практичность и надежность. Спасибо за внимание.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Как правильно подключить трехфазную розетку (фото, видео)

Электроснабжение частных домов и квартир происходит по однофазной линии с напряжением в 220В. Силовые линии используются для мощного оборудования. В схеме электроснабжения применяется особая точка подключения – трехфазная розетка с заземляющим контактом или без него, а также комплектная ей вилка.

Отличительные особенности

Если говорить о силовых коммутационных устройствах, которыми являются розетки и вилки, образующие пару, то они явно отличаются от привычной для большинства обывателей 1-фазной точки подключения.

В первую очередь, отличие касается передаваемого напряжения, которое для обычной квартирной розетки поддерживается на уровне 220В. Для ввода в эксплуатацию мощных приборов и оборудования его недостаточно, чтобы обеспечить нормальную работу и вообще возможность запуска. Поэтому используется напряжение в 380В.

Вторым отличием является количество пар соединений. Стандартная 220-вольтовая евро вилка и розетка имеют схему с двумя контактами – фазным и нулевым. В отдельных случаях, если это предусматривает проект электроснабжения, используются точки с дополнительным заземлением в виде диаметрально расположенных прижимных скоб. Силовые трехфазные устройства имеют стандартных 4 игольчатых или ножевых контакта в схеме подключения. Три из них отведено под каждую из трех фаз (L1, L2, L3 или A,B,C), а четвертый – под «ноль» (N). Существует также компоновка на пять пар, с отдельно выделенным нулевым и заземляющим контактом (PE).

Критерии выбора оборудования

Каждый производитель закладывает в свою продукцию уникальные конструктивные решения и параметры работы. Все это нужно учитывать, поскольку в конечном итоге от них зависит схема соединений и монтажа, а также безопасность и долговечность обслуживания.

На практике рекомендуется обращать внимание на следующие моменты:

  • Количество контактов и их соответствие конкретным задачам,
  • Форма контактов. Это важно при раздельной покупке вилки и розетки, поскольку гарантирует стопроцентную стыковку узлов,
  • Исполнение (стационарное, мобильное),
  • Номинальная величина тока. Как правило, используются изделия со стандартным значением тока 16, 32 или 64А. Конкретное значение зависит от потребляемой мощности оборудования,
  • Степень защищенности (IP) от пыли и влаги.

Особенности подключения

На территории Российской Федерации потребители тока с напряжением 380В, как правило используют для коммутации два основных форм-фактора трехфазных розеток: РС 32 и 115 (3Р+РЕ+N). Именно поэтому процесс подключения, схему целесообразно рассмотреть на примере каждого типа отдельно.

Итак, розетки РС32 – типичные точки раздачи электричества, которые визуально мало чем отличаются от своих 220-вольтовых собратьев (за исключением, конечно же, количества контактов). Они используются только стационарно, то есть подключаемое оборудование не будет перемещаться.

Для ввода в эксплуатацию такой точки используется следующий порядок:

  1. Отключение напряжения в соответствующей электрической цепи. Дополнительно рекомендуется сделать контрольный замер, используя вольтметр или индикатор,
  2. Подключение фазных проводов на соответствующие контакты. Принципиального значения порядок проводов не имеет, если только не подсоединяется электродвигатель. От порядка фаз зависит направление вращения агрегата,
  3. Подключение нулевого провода,
  4. Подключение заземляющего контакта.

Соединение проводов вилки происходит аналогично, минуя первый этап. Примерная 3-фазная схема электрических соединений имеет следующий вид:

Если вилка и розетка не имеет заземления (РЕ), то соединяется с контуром через болт на корпусе прибора.

Тип 115 (3Р+РЕ+N) отличается тем, что может быть использован для мобильных соединений. Обязательным условием является подведение провода заземления (как правило, используется медный многожильный кабель с сечением не менее чем суммарное фазных и нулевого). Схема и порядок подключения в этом случае будут аналогичными типу РС32, поэтому смысла описывать еще раз одно и то же нет. Единственное, что еще нужно учесть, выбирая тип 115, это необязательность подсоединения заземления напрямую на контакт розетки (РЕ), если она будет использоваться стационарно.

После соединения проводов и крепежа, обязательно необходимо произвести контрольные замеры напряжения, чтобы убедиться в правильности сборки.

Правильно подключить по цветам 380 вольт — Moy-Instrument.Ru

Все электрические приборы, потребляющие электроэнергию создаются производителями по государственным стандартам, когда на обмотки электродвигателей, нити накала источников света, нагреватели и другие исполнительные устройства необходимо подать напряжение строго определённым образом.

Для этого используется кабель питания, который подключен с одной стороны к клеммам прибора, а с противоположной — на вилку, вставляемую в розетку так, чтобы обеспечить правильную работу исполнительного механизма.

С этой же целью контакты электрической розетки необходимо подключать к электропроводке, соблюдая установленные правила монтажа, а не произвольно. Даже в современной однофазной сети переменного тока по существующим правилам используется три провода, а не два.

Это раньше, в схеме электрооборудования с заземлением, выполненным по системе TN-C, произвольное подключение проводов фазы и ноля на контакты розетки создавало только неудобства электрику, занимающемуся поиском повреждений, но не влияло на работу приборов.

Сейчас же неправильное подключение проводов к трехконтактной розетке приведет к изменению порядка подачи напряжения, нарушению работы исполнительного механизма, создаст неисправность, вызывающую аварийную ситуацию.

Конструкции трехфазных розеток на 380 вольт

Старые устройства вилок и розеток

В советское время внутри трехфазной проводки сети 0,4 кВ применялась четырехжильная электропроводка, состоящая из трех фаз и одного рабочего нуля. Для подключения электрических потребителей создавали стационарно устанавливаемые розетки с утопленными в корпус контактами типа «мама» и вилки, использующие выступающие контактные пластины — «папа».

На корпусе вилки и розетки выполнялась маркировка, обозначающая фазные клеммы и нулевую. Рабочий ноль часто показывали стандартным значком заземления.

Маркировку выполняли как с лицевой стороны корпуса, так и с тыльной — там, где подключаются провода. Она упрощала монтаж, делала удобной проверку схемы при наладке и эксплуатации.

Старые вилки и розетки с четырьмя контактами сейчас продолжают надежно работать в схемах трехфазной электропроводки, собранных по системе заземления оборудования TN-C. Они же могут успешно использоваться в современной пятипроводной схеме.

Современные конструкции

Переход на новую схему заземления электрооборудования TN-S и ее модификации обязывает владельцев подключать электрические трехфазные устройства в работу через пять проводов, четыре из которых остались прежними (три фазы и ноль), а дополнительно добавился защитный ноль, или РЕ проводник.

Поэтому на вилке и розетке стали устанавливать пять контактов и маркировать их тем же способом с двух сторон каждого корпуса.

Одна из модификаций трехфазной розетки на 380 вольт показана на фотографии с открытой крышкой.

Способы подключения проводов к розетке

В современных конструкциях используются два метода:

1. с помощью винтового крепления;

2. безвинтовой зажим.

Первый способ

Для подключения проводов с обратной стороны корпуса обычно применяют винтовой зажим, когда очищенный от изоляции конец провода вставляется в подготовленное гнездо и прижимается в нем усилием ввернутого винта.

Этот метод используется очень давно и хорошо себя зарекомендовал. Но, он требует определенного времени на разделку концов кабеля и заворачивание винта.

Контакты для подключения проводов обычно обозначают:

фазные концы — L1, L2, L3;

рабочий ноль — N;

защитный РЕ проводник — стандартным значком заземления.

Второй способ

Безвинтовое соединение проводов трехфазных электрических розеток разработано для экономии времени электромонтажников и позволяет исключить некоторые их ошибки при работе. Все операции выполняются значительно быстрее, а при соблюдении правильной технологии надежность соединения обеспечивается полностью.

Способ безвинтового подключения провода к контакту розетки такой конструкции показан четырьмя фотоснимками.

Первый снимок демонстрирует, что изоляция с конца провода при его подготовке не снимается, остается на месте. Она для создания электрического контакта с клеммой розетки будет просто проколота специальным встроенным зажимом.

На второй фотографии провод установлен в посадочное гнездо и утоплен вниз до упора.

На третьем этапе провод удерживается в предыдущей позиции №2, а в специальный паз розетки вставляется обычная отвертка с плоским лезвием.

Затем рукоятку отвертки просто поднимают вверх, как показано на фото 4, а конструкция подвижного гнезда опускается вниз, внутрь корпуса розетки. При этом происходит прорезание изоляции и зажим металлической жилы.

Мастеру остается только убрать отвертку, продернуть конец провода, чтобы убедиться на всякий случай в его надежном удержании внутри гнезда.

Схемы подключения трехфазных розеток на 380 вольт

Чтобы от источника напряжения 0,4 кВ электрический ток правильно пришел к исполнительному механизму трехфазного электроприбора необходимо правильно по определенной схеме подключить провода к электрической розетке.

За ее основу принят тот принцип, что вся расходуемая электроэнергия учитывается счетчиком и проходит через него. Далее монтируют защиты из трехфазного автоматического выключателя, который предназначен устранять последствия перегрузок в сети и возникновения коротких замыканий.

Способы подключения пятиконтактных розеток

Провода трех фаз и рабочего нуля, по которым проходят токи нагрузки от выключателя, подключают на свои контакты розетки.

Для правильной и надежной работы схемы должен быть соблюден баланс между:

отключающими возможностями автоматического выключателя;

мощностью нагрузки, создаваемой электрическим потребителем;

тепловой и токонесущей способностью проводов и конструкции розетки с вилкой;

диэлектрической прочностью изоляции.

Пятый защитный контакт розетки посредством отдельного РЕ проводника подключается безразрывным соединением с шиной РЕ здания.

Так работает типовая упрощенная схема подключения трехфазной пятиконтактной розе

какой она бывает, и какой она должна быть

Трехфазные розетки и вилки встречается в основном в домах с электрическими плитами советской застройки второй половины двадцатого века. Но когда речь идёт о профессиональном оборудовании, силовых электромоторах или нагревателях, станках и технике использующих в работе три фазы различают множество разновидностей устройств используемых для их подключения.
В повседневной жизни обыватель редко сталкивается с необходимостью получать от сети напряжение 380 вольт, которое образуется в результате сдвига синусоиды на одну треть в каждой из трёх фаз по 220 вольт, в результате чего получают указанное значение.
На самом деле, в каждый многоквартирный дом и жилой массив подведено указанное напряжение. Так что, где бы ни находился потребитель – если там есть электричество, значит, то велика вероятность, что там есть три фазы и возможность подключения к сетям 380 вольт.

Устройство трёхфазной сети

Каждая розетка 380в состоит, как минимум из 4 контактов: к ней подходит три фазных провода и один нулевой. Напряжение между фазами составляет 380 вольт. Напряжение 220В получается если мерить его между любой из фаз и нолем. Каждая из фаз способна нести нагрузку не менее, чем в три с половиной тысячи ватт, а соединённые вместе они могут обеспечить питанием нагрузку до десяти с половиной киловатт и больше, в зависимости от необходимости.

В каждой из трёх фаз, по сравнению с предыдущей, присутствует перемещение синусоиды на показатель равный одной трети периода, что в сумме даёт общую синусоиду напряжения 380 вольт. Как пользоваться мультиметром для измерения напряжения обязательно прочитайте статью на нашем сайте.

Подобные показатели необходимы, в первую очередь, для подачи питания на электродвигатели, которые могут применяться в самых разных областях. Очевидные примеры такого применения: лебедки, поднимающие и опускающие лифтовые кабины; токарные и другие станки; системы вентиляции и многое другое.

Важно знать: 3 х фазная розетка может, при необходимости, использоваться для получения однофазного тока напряжением 220 вольт. Для этого необходимо на вилке, подключаемой к ней, подсоединить два контакта: ноль и любую из трёх фаз. Таким образом, будет получено необходимое напряжение.

Области применения

Главными областями применения трёхфазных разъёмов остаются промышленные и строительные объекты. Практически все сварочные аппараты, смесители, промышленные перфораторы, помпы и насосы, применяемые на крупных объектах, имеют рабочее напряжение 380 вольт.

Одна 3 х фазная розетка, если речь идёт о силовом варианте, способна обеспечивать до 63 ампер нагрузки. И конечно она не идёт ни в какое сравнение с обычной сетью 220 вольт. А при необходимости прогрева бетонной стяжки 380 вольт не имеет альтернативы.

Однако в повседневной жизни такое напряжение применяется не меньше, особенно если речь идёт про частный дом. Мотор на въездных воротах, насос, котёл, электрическая плита – все они могут быть рассчитаны на сеть 380 вольт. Именно поэтому трёхфазную сеть стараются протянуть в каждый дом. Как смонтировать вводной щит читайте статью на нашем сайте. Пользоваться сетью 380 вольт или нет – зависит от каждого конкретного случая. Но быть она должна. А если есть трёхфазная сеть – должны быть и разъёмы для неё.

Основные виды трехфазных розеток

Трехфазные розетки и вилки бывают самых разных видов и форм, ниже перечислены основные из возможных вариантов, которые встречаются повсеместно:

  • Комплект из розетки и вилки для подключения электроплиты. РВ-РШ. Состоит из накладной стеновой розетки и вилки, с четырьмя латунными клеммами, включающими в себя три фазных канала по 16 ампер и общий ноль;
  • Стационарные розетки, в исполнении на четыре и на пять контактов, где пятый контакт предназначен для заземляющего провода. Поставляется в обычном, влагозащитном и герметичном исполнении. Являются накладными элементами, требующими монтажа на несущие поверхности. Для этого вида розеток промышленность выпускает специальные силовые вилки, снабженные соответствующим количеством контактов;

Обратите внимание: розетка на 380 вольт является объектом повышенной опасности, поэтому любые подключения к ней должны выполняться специалистами, всё подключаемое оборудование лучше всего заземлять, а на линию подводящую питание к розетке необходимо поставить дополнительное оборудование, для защиты конечного потребителя от поражения током, например дифференциальный автомат.

  • Переносная силовая розетка находит своё применение на объектах, где необходимо кратковременно обеспечить подачу энергии. Чаще всего используется при строительных работах. Различают розетки двух уровней влагозащиты: зашита от брызг IP44 и розетка с усиленной до IP67 влагозащитой. Такая розетка способна выдержать кратковременное погружение под воду и представляет собой набор из розетки и вилки, где все соединения герметичны, что достигается при помощи резиновых уплотнителей;
  • Стационарная розетка на 380 вольт скрытого типа установки, устанавливается в местах постоянного пользования, отличительной особенностью таких розеток является то, что они монтируются в специальные монтажные короба или в силовые щиты, при этом механизм розетки спрятан внутри базовой поверхности, на которую она установлена. Различают розетки на четыре и на пять контактов;
  • Усиленные розетки, способные выдерживать нагрузку до 63 Ампер, контакты которых выполнены с необходимым запасом прочности. Используются при крупных производствах и для техники требующей указанную силу тока. Имеют обязательное заземление. Могут иметь исполнение с уровнем влагозащиты IP67. Как правило, являются стационарными;
  • Двойные и тройные розетки, называемые двух и трёх лучевыми. Используются для подключения нескольких потребителей на один канал;
  • Каучуковые розетки и вилки российского производства на 32 ампера, выполненные в соответствии с ГОСТОМ и имеющие сертификаты качества.

Суммируя вышесказанное можно заключить, что розетка на 380 вольт поставляется в следующих исполнениях: настенные – накладные и встраиваемые; переносные – одно, двух, трёх лучевые; с индексами влагозащиты IP 20, IP44 и IP67; на 16, 32, и 63 ампера предельно допустимой силы тока.
Краткий обзор розеток видео обязательно смотрите ниже:

Заключение

Важно понимать, что проводить любые работы связанные с риском поражения электрическим током, имеет право только персонал, прошедший обучение, сдавший нормативы по технике безопасности, и работающий в соответствии с нарядом на работы.

Указанный специалист должен быть укомплектован всем необходимым для работы, иметь специальные одежду и инструмент, кроме того, работы проводятся в составе бригады, состоящей из нескольких человек.

Только так можно быть полностью уверенным в безопасности проводимых работ. Не имея всего вышеперечисленного, категорически запрещается приближаться к объектам под напряжением и самостоятельно проводить электротехнические работы, нарушая данное правило, вы полностью перекладываете на себя всю ответственность за возможные последствия. Поэтому ни при каких обстоятельствах не проводите данные работы самостоятельно.

Как подключить розетку на 380 вольт, трехфазная вилка

Особенности розетки 380В

Силовая Розетка Takel стационарная внутренняя 380 вольт

Силовые кабельные разъемы предназначены для тяжелых технических условий. Промышленная вилка и усиленная розетка мощностью 380в защищены прочным корпусом, способным выдерживать небольшие удары. Простота соединения, крепкий пластик и высокая пропускная способность позволяют использовать соединительную конструкцию на открытом воздухе, в промышленных цехах или во время строительных работ. К изделию предъявляются повышенные требования безопасности.

Контакты имеют большую площадь соприкосновения, что уменьшает нагрузку и исключает возможный перегрев. Каждый кабельный зажим крепится винтовым соединением, удерживающим провод в своем посадочном месте. Медная конструкция защищена от коррозии, а также устойчива к росту окисной пленки.

Зажим надежно удерживает кабель, предотвращая разрыв. Специальные пазы обеспечивают крепкое соединение и устраняют люфт. Контакты имеют разный диаметр и расположены под своим углом. Соединение обеспечивает защиту от несимметричного подключения, что предотвращает короткое замыкание.

С высоким напряжением растет риск образования дуги. Каждая розетка 380 имеет механическую или автоматическую защиту. Устройство способно остановить подачу электропитания до извлечения. Решение сокращает риск поломки оборудования или получения ожогов кожи.

Пластик устойчив к перегреву, не горюч и способен выдерживать действия прямых солнечных лучей. Предусмотрена защита от пыли и влаги, что сохранит качество деталей и сделает работу безопасной.

Электрическая розетка на 380 вольт изготавливается в соответствии со стандартом IP 44 или IP67.

Виды розеток

Силовые соединения отличаются по форме, способу крепления и количеству контактов. Розетка может иметь от 3 до 5 подключений. Чтобы разобраться в чем отличие, важно изучить принцип работы. В странах СНГ используется трехфазная сеть напряжением в 380В. В стандартной квартире используется 220В. Данный показатель можно получить соединив одну из трех фаз с нулевым проводом. Чтобы выполнить подключение промышленной розетки на 380 вольт, достаточно объединить две фазы и нулевой провод. Подобный принцип подключения имеет обычная электрическая плита.

Существует несколько стандартов силовых разъемов:

  • 2Р+РЕ — используется две фазы и один заземленный контакт;
  • 3Р+РЕ — 3 силовых кабеля и один заземленный;
  • 3Р+РЕ+N — 3 фазы, одна земля и ноль;
  • 3Р+N — три силовых контакта и один нулевой.

Розетка 380В 2Р+PEРозетка 380 3Р+РЕРозетка 3Р+РЕ+NВилка 380 3Р+N

Коммутационные соединения различаются не только по количеству контактов, но и по строению корпуса. Есть кабельные конструкции, служащие соединению переносимых устройств. Фланцевые коммутаторы изготовлены с креплением, которое можно встраивать в стену прямо или под углом. Последний вид — накладные розетки. Некоторые корпуса комплектуются дополнительным защитным колпачком.

Маркировка

Буквой P обозначают силовой или фазный провод, N — нулевой, а обозначение PE указывает на заземляющий кабель. Также провода имеют цветовую маркировку. Правила устройства электроустановок требуют обозначать фазу бардовым, красным или коричневым цветом, ноль — синим или голубым оттенком. Земля окрашивается в два цвета — желтый и зеленый.

Кроме вольтажа, на корпусе указывается максимально допустимая сила тока. Промышленная розетка 380в способна выдержать 16А, что для обычной сети приемлемо. Для более мощных используют соединения на 32, 63 и 125 ампер. Чтобы избежать перегрева и воспламенения, важно заранее проверить силу тока электросети.

Также маркировка может обозначать степень защиты. IP44 указывает на то, что розетка изолирует электропроводящие площадки от попадания брызг воды и частичек пыли. Часто такие корпуса комплектуются накладной защитой.

Маркировка IP64 предполагает полностью герметичный корпус. Максимальная защита позволяет производить соединения в помещениях или на открытых пространствах с повышенной влажностью.

Способы подключения

Силовой кабель ВВГнг(A)-LS

Высокое напряжение опасно для жизни, поэтому не следует пренебрегать ТБ и правилами подключения.

Основа любого соединения — кабель. Важно подобрать правильное сечение, подходящее по размеру и способное выдержать потенциальную нагрузку. Согласно ГОСТу, для розетки с напряжением 380В и силой тока 16 А достаточно провода с сечением от 1,5 до 4 мм. Кабель вилки должен быть минимум 1,5 и не более 2,5 мм. Толщина провода с заземлением должна быть 6 мм.

Монтируя коммутационные элементы, важно пользоваться правилом: подающий кабель — розетка, принимающий — вилка. Зачищая провод, нельзя допускать обламывание или запутывание жилы. Чем однороднее будет контактная часть кабеля, тем лучше передача и меньше перегрев.

Четырехпроводные сети

Монтаж проводов начинается с разбора корпуса. Коммутаторная розетка на 380 вольт имеет 4 контакта, три из которых фаза. Возле контактов необходимо найти обозначения L1 L2 L3 и в произвольном порядке подключить к ним три фазных провода. Далее требуется найти нулевой провод и зажать его на клеме, подписанной буквой N.

Пятипроводные сети

При подключении разъема с пятью контактами используется схема схожая с предыдущей. Обозначение возле контактных площадок такое же: L1 L2 L3 — фаза, N — ноль и PE — провод с заземлением. Наличие земли требует дополнительный элемент цепи — автомат УЗО. Данная связка позволит предотвратить поражение током, если корпус или монтажная рейка будут под напряжением.

Подключение трехфазной розетки

Подключение может происходить как с применением УЗО, так и без. Все зависит от наличия защитного заземляющего кабеля. Подключение симметрично, поэтому порядок соединения силовых кабелей произвольный. В конце монтажных работ следует проверить правильность подключения и исправить ошибки.

Проверка розеток

Перед эксплуатацией важно сделать проверку, которая состоит из четырех основных пунктов:

  1. Визуальный осмотр на возможные физические дефекты в корпусе.
  2. При наличии мегаомметра проверяется прочность изоляционного покрытия. Во время диагностики розетка 380 вольт должна быть обесточена.
  3. С помощью прибора провоцируется короткое замыкание, чтобы проверить правильность подключения.
  4. Замер линейного и фазного напряжения на холостом ходу.

Во время проверки рабочее напряжение между фазами должно быть не более 380В и 220В на одной жиле. В конце следует еще раз проверить правильность и качество соединения. Плохо затянутый контакт перегревается и выходит из строя, повреждая при этом корпус.

При размыкании цепи может возникнуть дуга, которая создаст опасность для жизни и риск поломки. Чтобы избежать данного явления, перед демонтажем следует всегда отключать подачу тока. В более дорогих версиях стоит автомат.

В ходе эксплуатации провода нагреваются и расширяются. В результате винтовые соединения ослабевают, что приводит к плохому контакту. Каждый год необходимо проводить протяжку всех проводов.

Подключение вилки 380 вольт

В одной из недавних статей я уже рассказывал про подключение розетки 380 Вольт — ABB 416RS6, выполненной согласно спецификации международной электротехнической комиссии, IEC 60309 и используемой повсеместно для подключения трехфазного электрооборудования. Теперь пришла очередь рассказать про электрическую вилку 380В, сделанную по этому же стандарту, которую собственно и можно подключать в данный разъем.

ABB 416-p6 — это переносная трехфазная кабельная вилка, со степенью защиты IР44, рассчитанная на ток в 16А, имеющая следующие контакты — 3Р+N+E (три фазы, рабочий ноль и защитный ноль — заземление).

В качестве примера, устанавливать эту трехфазную вилку будем на профессиональную стационарную мойку высокого давления — Portotecnica ML CMP 2860 T.

В основе данного аппарата высокого давления лежит трехфазный асинхронный двигатель, для подключения которого не требуется рабочий ноль (или просто НОЛЬ, как мы привыкли его называть), достаточно лишь трех фаз и защитного нуля (заземления), которое подключается к корпусу и другим токопроводящим частям мойки. э

Соответственно в комплекте поставки данной мойки, идет лишь четырех жильный кабель, нулевая жила в нем отсутствует.

СХЕМА ПОДКЛЮЧЕНИЯ ВИЛКИ 380 Вольт

Теперь можно подключать провода к клеммам механизма нашей вилки абб 380 вольт. При этом схема расположения контактных штырьков штекера выглядит следующим образом

Не путайте со схемой подключения проводов к клеммам трехфазной вилки. Подсоединять провода к клеммам механизма вилки нужно согластно маркировкам напротив каждой из них. Ниже представлення подробная схема подключения трезфахной вилки.

Итак, далее производим подключение проводов к трехфазной вилке согласно схеме. При этом, как вы помните, в нашем случае нулевую клемму оставляем пустой. Для другого оборудования, где рабочий ноль требуется, подключаются все провода.

Помещаем зачищенные жилы в клеммные колодки и затягиваем крепежные винты.

После того, как мы убедились в надежности и безопасности соединения, собираем силовой штекер. В первую очередь накручиваем на механизм розетки корпус, защищающий контакты. А затем на корпус накручивается кабельный ввод-зажим.

При этом конструкция данного штекера, а именно кабельного зажима, выполнена так, что чем больше вы его закручиваете, тем надежнее фиксируется питающий кабель в вилке. Эта особенность позволяется подключать вилки на 380 вольт к трехфазному электрооборудованию с питающими кабелями различных сечений. Надежно зажатый в штекере кабель защитит от вероятности случайного выдергивания проводов из клемм.

Как подключить розетки и вилки на 240 В


Горячие провода подключаются к латунным винтам, расположенным сбоку
Ищите цвет винта на выходе
Латунь (или черный) для горячего, серебристый для нейтрали, зеленый для заземления
На некоторых выходах нет винтов с цветовой кодировкой.

Горячие провода могут быть черно-красными или черно-белыми.

Зеленый винт => неизолированный медный или зеленый заземляющий провод. ВСЕ РОЗЕТКИ ДОЛЖНЫ БЫТЬ ЗАЗЕМЛЕНЫ.

Серебряный винт => нейтраль.
Нейтраль не требуется для 240 вольт.

Подробнее: По коду, если розетка имеет 4 контакта, то она должна быть подключена к 4 проводам. которые исходят из выключателя, состоящего из 2 горячих точек, земли и Нейтраль . ..
Если от коробки выключателя всего 3 провода, состоящие из 2-х полюсов и заземления, то установите трехконтактную розетку ….
Если у вас есть 4-контактная розетка, но только 3 провода от блока выключателя … и нет нейтральный провод доступен … вы можете временно обойти электрический код, и не подсоединяйте провод к клемме W. Это не создает огня или сотрясения опасность.

Изображение показывает 2 горячих провода с землей.
2 провода под напряжением и 1 провод заземления.
Горячие провода могут быть красными и черными — или белыми и черными
Любой горячий провод можно подключать к любому латунному зажиму

Ищите цвет винтов при подключении розеток
Зеленый для заземления, Hot1 и Hot2 подключаются к латунному или черному винту. В розетке может не быть нулевого провода.
Нейтраль не требуется для 240 В
Заземление: Ищите зеленый винт.

Подробнее: Если у вас розетка с 3 контактами, но 4 провода выходят из коробки выключателя, состоящий из 2 горячих, заземляющего и нейтрального, затем ограничьте нейтральный провод. Заглушка нейтрального провода не создает опасности возгорания или поражения электрическим током, пока так как скрученный разъем очень тугой и покрывает всю медь.
Никогда не подключайте нейтраль к винту заземления. Никогда не соединяйте нейтраль и заземляющий провод на одном винте. Ресурс: 240-вольтная вилка имеет 3 розетки, но коробка имеет 4 провода



Горячие провода могут быть черно-красными или черно-белыми
Нейтраль не требуется для 240 В
Как для проверки на 120 или 240 вольт
Как узнать, проходит ли провод на 120 или 240 В?

Тестер ленты ведет к деревянным палкам и стоит на сухих деревянных досках.Никогда стоять на открытом грунте, касаться металла или прислоняться к нему. Положить сухой доски. Отдельные провода для тестирования.
Проверить каждый провод на оголенный провод заземления. Если оба провода проверяют наличие питания земля, цепь вероятно 240Вольт. Используйте мультиметр для подтверждения точное напряжение.
Проверьте каждый провод на отсутствие заземления. Если тестер показывает питание, значит, провод горячий.
Купить:
Электрический тестеры

Как подключить трехфазные двигатели звездой | 3-фазный двигатель

Представляем трехфазный двигатель:

Асинхронный двигатель может быть общим электрическим устройством.Различие в том, что электрическое устройство может быть машиной с переменным магнитным потоком, тогда как асинхронный двигатель — это машина с вращающимся магнитным потоком. Вращающийся поток — это просто потенциал, когда трехсекционное напряжение (или точка), разнесенные во времени на сто двадцать градусов, прикладываются к трехфазной обмотке (или многофазной обмотке) на расстоянии ста двадцати градусов внутри компании, а затем трехфазному вращающемуся магнитному создается поток, величина которого постоянна, но направление постоянно меняется. В электрическом устройстве создаваемый поток меняется во времени и не вращается.

В объединенной машине с переменным магнитным потоком частота вызванного электрического явления во время первичного и вторичного аспектов одинакова, тогда как частота электрического явления ротора зависит от ошибки. вначале, если S = ​​единице, частота вызванного электрического явления в роторе и механическом устройстве остается неизменной, но после загрузки это не так.

Любой проводник с током помещается в магнитный поток. Таким образом, проводник ротора испытывает скручивание, и, согласно закону Ленца, направление движения таково, что он пытается противодействовать вызванной модификации, поэтому он начинает преследовать сферу.

Еще одно отличие состоит в том, что вторичная обмотка и сердечник установлены на валу, установленном в подшипниках, освобожденных для вращения, и отсюда название ротор. Если хотя бы вторичная обмотка электрического устройства установлена ​​на валу, установленном на подшипниках, то скорость отсечения взаимного магнитного потока с вторичной цепью будет отличаться от первичной, а их частота будет изменяться. Ятрогенная электродвижущая сила не будет пропорциональна количественному соотношению разнообразных переворотов, но количественному соотношению и частоте поворотов.Количественное отношение первичной частоты к вторичной частоте называется скольжением. между первичной и вторичной обмотками электрического устройства нет воздушного зазора, тогда как между обмоткой статора и ротором двигателя имеется определенный воздушный зазор, который обеспечивает механическую подвижность двигателя. в результате более высокого сопротивления (или низкой проницаемости) воздушного зазора ток намагничивания, необходимый для двигателя, составляет пару 5-40% от номинального тока двигателя, тогда как во время электрического устройства это только 2-5, вы следите за номинальным первичным током .

Звездное соединение:

  • В принадлежности к ЗВЕЗДЕ начало или конец заканчивается (аналогичные концы) трех квадратных катушек, соединенных вместе, чтобы создать нейтральную цель. типичный провод выводится из нейтрального вывода, который называется нейтралью.
  • Трехэлементные пружины четырехпроводной системы от Star Connections (3-фазная, четырехпроводная система), к которым мы стремимся, также можем получить трехчастную трехпроводную систему от компании Star
  • Линейный ток соответствует току части.т.е.
  • Линейный ток = частичный ток

I L = I PH

  • Напряжение линии в 3 раз больше напряжения части. т.е.

В L = v 3 VPN

  • Суммарная мощность трех фаз может быть найдена по

P = v 3 x V L x кардинал Cos? …. Или

P = три x VPN x I PH x Cos?

  • В соединении «звезда» напряжение секции составляет 1 / v3 от дорожного напряжения, поэтому требуется случайное количество поворотов, что позволяет сэкономить на меди.
  • Необходима низкая изоляция из-за низкого напряжения секции.
  • В Power Transmission система ассоциации Star является общей и типичной для использования.
  • Двигатели, подключенные звездой, имеют низкую скорость, поскольку они получают напряжение 1 / v3.

Схема подключения:

Принцип работы:

Сначала был закрыт первый подрядчик, а также блок звёздных контакторов. после измерения таймер подает сигнал контактору звезды о переходе в разомкнутое положение, а также первичным контакторам треугольника для перехода в положение закрытия, в результате чего формируется схема треугольника.

по прошествии некоторого времени обмотка переконфигурируется как дельта, а также двигатель работает нормально. Стартерные пускатели, скорее всего, самые распространенные пускатели пониженного напряжения.

Единица площади подрядчика меньше, чем только | один контактор, используемый в пускателе мгновенного действия на линии, так как они являются основными токами обмотки. Токи через единицу площади обмотки 1 / корень три (58%) присутствуют в линии.Есть подрядчики блока 2, который закрыл блок в течение всего прогона, что обычно отмечается из-за главного подрядчика, а также контактора треугольника. Эти единицы площади AC3 рассчитаны на пятьдесят восемь от нынешнего номинала двигателя. Третий контактор — это контактор звезды, который пропускает только ток звезды, тогда как двигатель подключен звездой. В момент начала, когда единичная звезда площади обмоток механического устройства связана, каждая ступень механического устройства получает напряжение VL / v3, где VL — это линейное напряжение.

Следовательно, ток нагрузки, потребляемый двигателем вначале, сокращается до общей доли по сравнению с начальным током с обмотками, связанными с превышением дельты. Точно так же, поскольку кручение, создаваемое асинхронным двигателем AN, напоминает квадрат приложенного напряжения; Пускатель звезда-треугольник уменьшает начало кручения до одной трети этого потенциала за счет немедленного начала треугольника.

Powerline Networking Guide — Как настроить адаптеры HomePlug

Вместо того, чтобы использовать новые кабели Ethernet для подключения устройств к домашней сети, почему бы не использовать существующие кабели электропитания ?

В этом заключается идея сетей Powerline или Homeplug .

Примечание. HomePlug — это семейное название спецификаций линий электропередачи для организации сети поверх существующей домашней электропроводки.

Адаптеры HomePlug обычно используются для подключения устройств, не оснащенных Wi-Fi, к домашней сети и для расширения диапазона существующих сетей.

Обычно вы покупаете адаптеры домашней розетки парами, и в этом случае все, что вам нужно сделать, это подключить их, и они заработают.

Однако замена неисправных устройств или расширение существующей сети Powerline — это совсем другое дело.

Чему вы научитесь

В этом руководстве мы рассмотрим сеть Powerline с использованием адаптеров Homeplug Ethernet, как это работает и как настроить домашнюю сеть. Вы узнаете:

  • Как работает сеть Powerline.
  • Как он интегрируется в вашу существующую домашнюю сеть.
  • Как создать сеть Powerline с помощью адаптеров homeplug
  • Как добавить и удалить адаптеры из сети
  • Как взаимодействуют различные стандарты.
  • Какие инструменты можно использовать.

Обзор сети Powerline

Сеть

Powerline использует имеющийся у вас сетевой электрический кабель для соединения устройств.

Такие устройства, как компьютеры, подключаются к адаптеру линии электропередачи с помощью кабеля Ethernet с разъемом UTP, точно так же, как они подключаются к концентратору или коммутатору Ethernet.

Затем адаптер линии питания подключается к электросети и использует сетевую проводку для передачи данных.

Другой адаптер линии питания требуется где-то в той же системе сетевого кабеля для извлечения сигнала.

Преимущества
  • Дополнительная проводка не требуется
  • Проводка обычно скрыта
  • Может использовать адаптер Powerline для питания устройства, например со сквозными устройствами
  • Высокие скорости 500 Мбит / с возможны с новыми моделями
  • Большой радиус действия, не подвержен влиянию толстых стен и других препятствий, таких как Wi-Fi.

Обычные линии электропередач

Часто используются:

  • Для подключения к домашней сети устройств, находящихся вне зоны действия беспроводного маршрутизатора.
  • Для подключения устройства к сети, требующей высокоскоростного и надежного соединения, например игровые приставки.
  • Для расширения диапазона беспроводной связи с помощью усилителя Powerline Wi-Fi.

Стандарты Powerline / Homeplug

Стандарты

Powerline эволюционировали с момента выхода Homeplug 1.0. Важно знать о различных стандартах из-за потенциальных проблем совместимости.

Стандарты:

  • Домашняя розетка 1.0 Скорость 14 Мбит / с
  • Homeplug 1.0 с турбонаддувом 85 Мбит / с
  • Homeplug AV со скоростью 200 Мбит / с со скоростью 500 Мбит / с теперь доступны и обычно продаются как AV500.
  • Homeplug AV2 (последняя версия) Максимальная скорость в настоящее время 1200 Мбит / с
  • HomePlug Green PHY — версия с низким энергопотреблением и низкой скоростью.

Подробнее см. Wiki- .

Совместимость с HomePlug

Вы, вероятно, столкнетесь с проблемами взаимодействия, когда вам нужно добавить еще один адаптер к существующей сети или заменить неисправный адаптер.

Обычно устройства homeplug 1.0 будут работать только с другими устройствами homeplug 1.0, а Homeplug AV, AV2 и HomePlug Green PHY будут работать вместе, но не будут работать с устройствами Homeplug 1.0 .

  • Homeplug 1.0 работает с HomePlug 1.0 Turbo (85 Мбит / с).
  • HomePlug AV может сосуществовать с на одном кабеле с адаптерами Homeplug 1.0, но не будет работать с homeplug 1.0.
  • HomePlug AV 200 работает с HomePlug AV 500M, но на более низкой скорости.
  • AV, AV2 и HomePlug Green PHY полностью совместимы, но на скорости самого низкоскоростного адаптера.

Примечание: «Сосуществование» означает, что они не мешают друг другу при подключении к одной и той же системе электропроводки


Как работают адаптеры Powerline

Базовое понимание того, как работает сеть Powerline, имеет решающее значение для устранения проблем, а также для их построения, ремонта и модернизации.

Адаптеры

Powerline используют один и тот же физический носитель (сетевой кабель , ).

Это означает, что в районе домов, где используются адаптеры Powerline, существует потенциальная угроза безопасности.

Для решения этой проблемы адаптеры Powerline формируют логические сети на основе ключа безопасности или пароля, называемого NMK (ключ управления сетью).

Этот ключ используется для шифрования данных в сети с использованием 128-битного AES (стандарт AV2) или 56-битного DES (стандарт AV1).

Создание сетей Powerline

Для построения сети Powerline вам понадобится как минимум два адаптера для домашних розеток.

Обычно вы покупаете адаптеры парами, и производитель обычно отправляет каждую пару с общим NMK.

Это означает, что когда вы вставляете их в розетку, они устанавливают соединение между собой и образуют логическую сеть.

Если они не установят соединение автоматически, вам нужно будет вмешаться, и вручную инициирует сопряжение.

Основная идея состоит в том, что вы переводите один из адаптеров в режим приема, в котором он прослушивает другой адаптер, пытающийся установить соединение.

Затем проделайте то же самое с другим адаптером. Два адаптера должны найти друг друга, и согласовать общий ключ .

Примечание: адаптеры запомнят этот ключ, даже если они отключены от сети.

Примечание. На старых адаптерах (AV1) нет кнопки общего доступа / безопасности для запуска процесса сопряжения. Возможно, вам придется запрограммировать каждый адаптер одним и тем же ключом с помощью программной утилиты, поставляемой с адаптером.

Некоторые производители поставляют адаптеры с общим NMK.

Это означает, что добавить адаптеры в существующую сеть очень просто, поскольку новые адаптеры имеют тот же NMK , что и те, которые уже есть в сети.

Однако это угроза безопасности, и вам следует изменить NMK по умолчанию.

Сценарии сети Powerline

  1. Создание новой сети Powerline.
  2. Замена сломанного адаптера.
  3. Добавление новых адаптеров к существующей сети Powerline.
  4. Выход из сети.
Создание новой сети Powerline

Предполагается, что вы приобрели адаптеры парой. В этом случае просто вставьте их в розетку, желательно близко друг к другу, и они должны соединиться.

После сопряжения вы можете переместить их в нужное место.

Если они не соединяются, используйте описанную ниже процедуру связывания, но вы также можете ознакомиться с документацией, прилагаемой к адаптерам.

Процедура сопряжения
  1. Нажмите кнопку безопасности или кнопку NMK на адаптере A менее 3 секунд, индикатор питания должен мигать
  2. В течение одной минуты Нажмите кнопку безопасности или кнопку NMK на адаптере B менее 3 секунд, и индикатор питания должен мигать.
  3. Оба светодиода питания должны перестать мигать и гореть постоянно для успешного подключения.

Если сопряжение не удалось, см. Раздел «Устранение неполадок».

Замена сломанного адаптера

Если один из ваших адаптеров вышел из строя, вы можете его заменить.Однако вам следует помнить о следующем.

  • Homeplug 1.0 работает с HomePlug 1.0 Turbo (85 Мбит / с), но не с адаптерами Homeplug AV1 или AV2. Поэтому, если у вас есть старые адаптеры, подумайте о замене обоих адаптеров на новые.
  • Если у вас есть адаптеры Homeplug AV1, попробуйте заменить сломанный адаптер на адаптер той же скорости и того же производителя, если это возможно. Однако это не критично, ведь устройства разных производителей должны работать вместе.
  • Адаптер Homeplug AV1 200 Мбит / с в паре с адаптером Homeplug AV1 500 Мбит / с будет работать на более низкой скорости.

Для сопряжения нового адаптера с существующим используйте ту же процедуру сопряжения, которая описана выше. Если сопряжение не удалось, см. Раздел «Устранение неполадок».

Добавление новых адаптеров в существующую сеть Powerline

Адаптеры необходимо добавлять по одному и каждый раз выполнять процесс сопряжения.

Например, чтобы добавить два новых адаптера C и D к существующей сети с адаптерами A и B, выполните следующие действия:

  1. Соедините адаптер C с адаптером A или B , но не с обоими.
  2. Соедините адаптер D с адаптером A или B или C .
  3. Логическая сеть теперь состоит из адаптеров A , B, C, D

Примечание: процедура сопряжения, описанная выше:

Выход из сети.

Чтобы удалить адаптер из существующей сети, нажмите кнопку security / NMK и удерживайте ее в течение 10 секунд, не отключая адаптер.

Адаптер сгенерирует новый случайный пароль, который поместит его за пределы существующей логической сети.

Поиск и устранение неисправностей

Что попробовать
  • Если они не соединяются, попробуйте перезагрузить оба устройства, нажав кнопку безопасности / NMK в течение 10 секунд, а затем повторите попытку.
  • Вы также можете использовать утилиту, поставляемую с вашими адаптерами, чтобы установить ключ на адаптерах. См. Использование утилиты Powerline.

Расширение зоны покрытия Wi-Fi

Адаптеры

Homeplug также могут поставляться со встроенными точками беспроводного доступа, что позволяет легко и быстро обеспечивать покрытие Wi-Fi в других местах.

Использование служебной программы Powerline

Вы должны получить DVD с адаптером, содержащий программное обеспечение, которое можно использовать для управления адаптерами Powerline.

В противном случае вы сможете загрузить программное обеспечение через Интернет.

Я использую адаптеры TP-link и доступны две утилиты.

Утилита tpPLC.exe показывает красивую карту powerlink, тогда как утилита powerline scan .exe предназначена для настройки отдельных адаптеров.

Утилита tpPLC.exe позволяет добавлять устройства, устанавливать имена устройств, выключать светодиоды, устанавливать новый пароль безопасности — все это через красивый графический интерфейс.

Однако лучшая функция — это карта сети, на которой показаны все обнаруженные адаптеры и скорости линии, а ниже показан пример.

Скорости Powerline

Как и в случае с WiFi, для каждого стандарта Powerline указаны опубликованные скорости. Эти скорости являются теоретическими максимальными скоростями, и вы не получите их на практике.

Скорость линии определяется кабелями в вашем доме / офисе и расстоянием между адаптерами.

Кроме того, поскольку все адаптеры Powerline используют одну и ту же среду (сетевой кабель), количество подключенных устройств также влияет на пропускную способность .

Если вы посмотрите на мою диаграмму, взятую из моей сети, вы увидите, что максимальная скорость линии намного меньше теоретической, и это расстояние также играет роль.

Хорошее практическое правило — вдвое меньше теоретической скорости линии , поэтому для адаптера на 600 Мбит / с ожидайте около 300 Мбит / с.

На этой странице форума есть интересная таблица, в которой показаны результаты живых тестов адаптеров при различных условиях нагрузки.

Однако обычно скорость даже для низкоскоростных адаптеров av200 намного выше, чем скорость подключения к Интернету (15–100 Мбит / с).

Линейные скорости и пропускная способность

Скорость линии — это фактическая скорость передачи данных в линии. Однако, поскольку эта линия используется другими устройствами, скорость каждого устройства (пропускная способность) меньше скорости линии.

Итак, в качестве грубого примера, если два устройства отправляют по линии 300 Мбит / с , то каждое устройство будет иметь пропускную способность 150 Мбит / с .

Измерение скорости передачи

Их очень сложно измерить, поскольку они работают, передавая данные между двумя компьютерами на обоих концах соединения.

Распространенной утилитой является LANSpeedTest от Totusoft, которая представляет собой простой бесплатный и мощный инструмент для измерения скорости локальной сети (LAN).

Это не совсем для нетехнических пользователей, так как его непросто настроить.

Многие люди пытаются измерить скорость с помощью средства проверки скорости Интернета , но он измеряет общую скорость вашего соединения, которая ограничена самым медленным звеном в цепочке, которым обычно является само соединение с Интернетом.

Покупка адаптеров Quick Note

При покупке высокоскоростных адаптеров e.g AV 500 и выше проверьте скорость порта Ethernet, поскольку многие старые адаптеры использовали Ethernet 100 Мбит / с.

Таким образом, даже несмотря на то, что скорость линии составляла 300 Мбит / с, фактическая скорость была ограничена портом Ethernet.

Более новые устройства обычно используют 1 Гбит / с Ethernet, но проверьте.

Сводка

Сети

Powerline / Homeplug — очень хороший способ расширить вашу домашнюю сеть без прокладки кабелей, а также для подключения устройств, которым требуется быстрое и надежное соединение.

Скорость обычно намного лучше, чем у Wi-Fi, и намного надежнее.

Используемые сокращения

ПЛК Связь по линии электропередачи

NMK Ключ членства в сети

AVLN — Логическая сеть AV-адаптеров

Полезные видео

TP Link Setup Video — процедура используется для всех марок адаптеров

Ресурсы и ссылки:

Пожалуйста, дайте мне знать, если вы нашли это полезным

[Всего: 22 Среднее: 3,9]

Лучшая цена 3-фазная вилка — Отличные предложения на 3-фазную вилку от мировых продавцов 3-фазной вилки

Отличные новости !!! Вы выбрали правильное место для 3-фазной вилки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта трехфазная вилка станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трехфазный разъем на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в трехфазной розетке и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3-фазный штекер по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Однофазные центры нагрузки и центры нагрузки со съемной нейтралью | Жилые центры нагрузки

Соединенные Штаты Америки

Перейти на глобальный веб-сайт Siemens

английский Deutsch

Siemens в вашей стране / регионе

.

Добавить комментарий

Ваш адрес email не будет опубликован.
