Как подключить трековый светильник на шинопроводе: Подключить трековую систему от А до Я

alexxlab

Подключить трековую систему от А до Я

Качество освещения влияет на работоспособность и комфорт в помещениях. Свет помогает продавать, создавать благоприятную атмосферу для творчества и обучения. Эти факты давно доказаны и неоспоримы.

Сегодня, хорошее освещение в домах и офисах, выставочных и торговых центрах, учебных заведениях и творческих студиях можно получить благодаря трековым системам. Эти осветительные конструкции можно устанавливать на потолок, стены или встраивать в пол.
Главными преимуществами трековых систем являются:

  • Мобильность – их можно легко разобрать и собрать заново. Перевезти в новый дом или офис, дополнить новыми элементами или убрать ненужные.
  • Вариативность – благодаря использованию различных типов светодиодных светильников можно создавать уникальные световые сценарии, выполнять зонирование помещений.
  • Экономность – трековое оборудование в разы сокращает расход электроэнергии, не требует постоянного ухода или специализированного обслуживания.

Кроме того, благодаря огромному выбору комплектующих деталей можно собирать осветительные конструкции любой сложности и формы.

При покупке оборудования для монтажа трековой системы освещения важно определиться, какой результат нужно получить в итоге, а также провести качественный расчет. Только после этого можно правильно подобрать соответствующий шинопровод и нужное количество источников света. Расчет системы освещения можно сделать самостоятельно в специализированных программах, но лучше всего это доверить нашим специалистам.

Что надо учесть при самостоятельно расчете:

  • площадь помещения и его планировку;
  • расположение мебели;
  • количество естественного света, поступающего через окна;
  • задачи, которые будут выполняться в помещении.

Как правило, в квартирах, офисах и небольших магазинах, где нагрузка на сеть будет небольшой, устанавливают однофазный шинопровод. Если расчет системы выполняется для крупных торговых площадок, выставочных центров или производства, то в таком случае лучше всего отдать предпочтение трехфазным шинам.

Они выдерживают более высокую нагрузку, позволяют использовать более мощные источники света.

Обратите внимание! Светодиодные светильники следует подбирать с учетом того, какие треки будут использоваться для формирования осветительной конструкции. Для однофазных и трехфазных систем нужны соответствующие LED-светильники.

Треки и светильники посчитаны и подобраны, а что дальше?

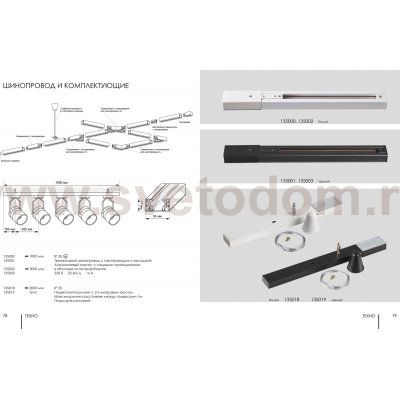

Неотъемлемой частью осветительных конструкций на основе треков являются всевозможные комплектующие детали:

  • коннекторы различных форм – позволяют соединять шинопровод под разными углами или в прямую линию;
  • заглушки – закрывают торцевую часть шин, а это и эстетика, и безопасность;
  • подвесы и кронштейны – без них невозможно опустить трековые светильники ближе к полу, создать подвесные или многоуровневые осветительные конструкции.

Кроме того, если монтаж системы освещения планируется на натяжном потолке стоит позаботиться о покупке соответствующих профилей, куда будет закладываться шинопровод.

Профиль Flexy для натяжных потолков

Если в планах есть установка люстры, то стоит также позаботиться о покупке адаптеров. Если проектом предусмотрена установка одиночных спотов, то для них придется докупить потолочные крепления, врезные или накладные – все зависит от потолочного покрытия.

Некоторые особенности сборки трековой системы

Следует заметить, что сборка треков, как и любой современной техники, очень схожа со сборкой детского конструктора. Если деталь не подходит, то ее попросту не подсоединишь, но все же, если нет малейших навыков работы с инструментами, этот процесс лучше всего доверить нам. Предлагаем рассмотреть некоторые нюансы в сборке трековых систем, а именно – подключение токоподвода. Без этой детали невозможно запитать осветительную конструкцию, то есть света – не будет.

В качестве примера подключение будем осуществлять на один трек:

  1. С одной стороны шины устанавливаем торцевую заглушку – она закроет контакты, придаст системе эстетический вид.
  2. С другой стороны трека устанавливаем токоподвод. Для этого снимаем крышку с детали, располагаем ее возле торца шины. Аккуратно состыковываем токоподвод и с профилем, чтобы совпали углубленные маркировочные полосы.

  3. Подключаем провода к клеммам. Откручиваем крепежные винты, вставляем жилы и закрепляем их теми же винтами. Закручиваем стопорный винт для фиксации соединения и устанавливаем крышку токоподвода.

Обратите внимание! При подключении питающих проводов к шинопроводу электричество в помещении должно быть отключено!

Рекомендуем посмотреть:


Подключение трековых светильников — пошаговая инструкция. Крепление шинопровода. Трехфазная и однофазная система.

Популярность трековых светильников в последние годы растет в геометрической прогрессии. Внешне, они чем то напоминают мини прожекторы.

Такие осветительные приборы уже применяют буквально повсеместно.

Однако в первую очередь, они используются там, где нужно обеспечить не общий, а акцентирующий свет:

  • в крупных торговых домах
  • в небольших бутиках
  • в уютных кафешках
  • и даже в обычных домашних условиях

Как уверяют рекламщики, акцентирующее освещение резко способствует увеличению продаж. Поэтому подобный свет и встречается чаще всего в дорогих магазинах.

Еще данные светильники называют торговыми, так как выделение таким светом ключевых товарных групп привлекает внимание покупателей.

Устройство и виды трековых светильников

Как же устроен такой светильник? Состоит он из двух основных частей:

  • трека
  • и самого светильника

Трек – это специальный шинопровод с системой подвесов и соединений, при помощи которых происходит закрепление всей конструкции в нужном месте.

А закрепить ее можно на любую поверхность:

  • потолок

Конструкция трека может быть абсолютно разной, но работают они все по одному принципу. Внутри трека по всей направляющей идут токопроводы.

Удобство трека в том, что его можно собирать любой формы. Для каждого вида предусмотрены различные переходники и суппорта:

  • Х-образные
  • гибкие
  • Г-образные
  • Т-образные

Вы собираете своего рода рельсы для размещения светильников с возможностью их перемещения.

Конструкция же самого светильника имеет специальные контакты, которые взаимодействуют с токопроводящей шиной. Каждый экземпляр имеет свою контактную группу.

На шинопроводы допускается устанавливать модели различной мощности. А их количество может легко изменяться в зависимости от поставленных задач.

При этом на направляющей одновременно можно устанавливать самые разные виды:

  • линейные
  • антипанические
  • аварийные

Преимущества и недостатки

Неоспоримым преимуществом таких светильников являются:

  • компактность
  • мобильность
  • эстетика

Для некоторых эти плюсы с лихвой перекрывают их главные недостатки:

  • дороговизна фирменных моделей
  • сложность конструкции
  • ну и не стоит забывать про вес отдельных экземпляров вместе с драйверами (от 1 кг и более)

Подключение трековых светильников

Как же они монтируются и подключаются? Для подключения вам понадобится трек, имеющий стандартную длину 1м.

Если он длинее чем необходимо, просто можете отпилить лишнее обычной ножовкой по металлу. Ничего вы при этом не нарушите и не сломаете.

Внутри шинопровода должны быть просверленные отверстия для закрепления на стену или потолок.

Также всю эту конструкцию можно подвесить на тросики. Для этого вам понадобится специальная подвесная скоба.

Только будьте внимательны, не все треки рассчитаны на подвес. Эконом и бюджетные модели из-за хлипкой конструкции и отсутствии дополнительного ребра жесткости, могут быть закреплены только на стене.

Иначе под весом всех светильников шина просто согнется и деформируется.

С одной стороны трека ставится заглушка.

С другой, расположена клеммная колодка.

Если она изначально не смонтирована, ее нужно установить. Для этого снимаете крышку с коннектора и располагаете его рядом с торцом трека так, чтобы совпали маркировочные углубленные полосы.

Затем аккуратно вводите и стыкуете коннектор и трек.

Далее подключаете провода питания 220В. Обычной отверткой откручиваете винты и вставляете жилы.

После чего можно закручивать стопорный винт и фиксировать соединение.

Соединение шинопроводов трека

Там где подается питание, при помощи центрального коннектора можно подсоединить следующий трек и создать более длинную рельсу.

Для этого, поместите центральный коннектор между двух рельс и снимите с него крышку.

Заведите питающий кабель к контактной группе.

После чего, ровно соедините треки между собой, вставив их с каждой стороны коннектора.

Останется только закрутить крепежные винтики.

Подобным образом происходит подключение и углового коннектора. Вот его пошаговый монтаж:

подключение углового коннектора

подключение углового коннектора

подключение углового коннектора

подключение углового коннектора

Есть отдельные модели с универсальным подключением. На них провода через специальный разъем можно подключить в любом месте шинопровода.

А уже через его контакты напряжение подается на весь трек.

Если же вам нужно просто нарастить длину трека, без подключения проводки в этом месте, для этого применяются соединители.

Вот поэтапный монтаж линейного соединителя:

подключение линейного соединителя

подключение линейного соединителя

подключение линейного соединителя

Треки на 12 и 380 вольт

Есть кстати трековые системы на 12В и 380В. Двенадцативольтовые абсолютно безопасны и могут монтироваться в тех помещениях, где применение 220В под запретом по технике безопасности (влажность, запыленность и т.п.)

В системах же 380В, каждая из клемм, как правило подписана. Фазы – цифрами 1,2,3. Ноль – буквой N.

Если вы правильно соблюдаете фазировку, эти жилы в шинопроводе сохранят ту же “полярность” или чередование, и светильник будет работать корректно.

Установка светильника в трек

После подключения проводов нужно установить сам светильник. С одной стороны у него расположена лампочка с линзой рассеивания. С другой – один или два зажима.

Чаще всего применяются светодиодные лампочки, но встречаются и с обычными лампами накаливания.

Также многие модели позволяют менять линзу. Процесс замены очень простой.

Благодаря разным линзам вы можете делать освещение более рассеянным, либо сфокусированным. Встречаются углы рассеивания 15,30,50 градусов и т.п.

Переходим к контактным зажимам. Для того, чтобы установить светильник на трек, вовсе не обязательно насаживать его на шину как на шампур, заводя во внутрь только с одного конца.

Они могут монтироваться независимо в любую точку системы. Для этого поворачиваете зажим в положение off (параллельно треку).

Заводите светильник во внутрь шины, выбираете нужное расположение и обратно прокручиваете зажим на 90 градусов.

Фиксация может осуществляться как одним единственным зажимом, так и двумя. Главное что принцип подключения одинаков.

Контакты сначала ставятся параллельно и отжимается фиксирующая планка, а затем все возвращается на свои места. При каждом повороте происходит выдвижение контактных площадок.

На этом собственно и все. Трековый светильник готов к эксплуатации. Остается подать напряжение питания и отрегулировать угол падения света.

Для того, чтобы переместить трековый светильник по рельсе в другое место, поворачиваете зажимы и продвигаете его куда нужно. Делать это все же лучше с отключением питания, но многие перемещают светоточки прямо под напряжением.

Благодаря такому подключению, не нужно тянуть дополнительные провода, штробить стены или уродовать их пластиковыми кабельными каналами. Вы вольны выбирать любую точку освещения, и ограничены при этом только длиной самого трека.

Замена однофазного коннектора на 3-х фазный

Как уже говорилось выше, трек может быть как однофазным, так и трехфазным на 380В.

Благодаря этому, вы сможете равномерно распределить по фазам свое освещение, если речь идет о больших нагрузках. Делается это путем простого переключения барашка выключателя на самом светильнике.

переключение фаз

переключение фаз

переключение фаз

Правда сам светильник должен иметь в своей конструкции такой двух или трехфазный коннектор.

Если у вас однофазный вариант, то такой адаптер иногда можно заменить. Вот видео замены однофазного адаптера на 3-х фазный, на примере светильников марки Uniel.

Накладка для трекового светильника

Если у вас нет желания монтировать длинную шину на весь потолок, и вы просто хотите установить одиночный трековый светильник в конкретном месте, можете воспользоваться специальными накладками.

Они имеют небольшие компактные размеры с миниатюрным шинопроводом и контактами для подключения.

Для вывода проводов предусматривается несколько отверстий. Чтобы завести провод достаточно выдавить из своих мест заглушки.

Далее, устанавливаете трековый светильник на накладку, путем совмещения продольного выступа с пазом.

А затем поворачиваете фиксатор до упора.

Подаете напряжение и наслаждаетесь акцентированным освещением от своего минипрожектора.
