Как подключить розетку от выключателя: можно ли запитать, последствия
Большинство вариантов подключения одного устройства от другого не потребуют от мастера сложных навыков вроде самостоятельной прокладки добавочных проводов или установки заземления в квартире, где таковое отсутствует. Однако в этом случае на эксплуатацию подключенных розеток налагаются некоторые ограничения: нельзя подключать в сеть определенные типы электроприборов. Чтобы подключить розетку самому, требуется разбираться в строении электропроводки квартиры и уметь идентифицировать функции находящихся в нише проводов.
Содержание
- Устройство квартирной или домовой электросети
- Главная схема квартирной электросети
- Подключение выключателей и розеток
- Изменение назначения электроточки и подключение одной от другой
- Замена розетки на выключатель
- Замена выключателя на розетку
- Подключение от розетки выключателя
- Подключение выключателя от розетки без распредкоробки
- Подключение выключателя и розетки от одного провода
- Подключение от выключателя розетки
- Как подключить светильник через выключатель от розетки
Устройство квартирной или домовой электросети
Во время ремонта часто возникает необходимость обустройства новой электроточкиЧтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети.
Понимание ее устройства определяет возможности внесения модификаций.
Главная схема квартирной электросети
Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда.
Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.
Подключение выключателей и розеток
Подключение розеткиЧтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).
При подключении розеточного гнезда используют кабели:
- Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
- Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
- Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.
Подключение выключателяПрактикуется объединение розеток между собой с параллельным подключением в сеть либо последовательным. При первом варианте каждый из объединенных элементов сохраняет независимость.
В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.
Изменение назначения электроточки и подключение одной от другой
Зная особенности подключения розеточных устройств и коробок управления освещением, можно заменить один элемент на другой или проложить соединение между ними.
При выполнении любых работ по подключению предварительно необходимо обесточить данную линию, а также кабели соседних линий, к которым можно ненамеренно прикоснуться.
Замена розетки на выключатель
Замена розетки на выключатель делается без заземленияИз всех обозреваемых операций данная процедура отличается наибольшей простотой. После удаления старой розетки остается троица кабелей – фаза, нуль и заземление. Необходимо идентифицировать каждый из элементов по цвету защитной обмотки. Для надежности нужно воспользоваться мультиметром (он сможет показать фазу – кабель, по которому идет ток при присоединении к щупам прибора), так как при монтажных работах регламентацию цветов проводков иногда игнорируют. В квартирах старой планировки, где не проводилась модернизация электросети, вместо трех проводников с большой вероятностью будет два (фаза и ноль), так как раньше заземление почти не использовали.
Определив, какой провод какую функцию выполняет, нужно соединить фазовый компонент с вводом переключателя, а ноль – с выводом.
Затем проводится работа в распредкоробке: нуль, прежде тянувшийся к розеточному корпусу, выключается и затем соединяется с фазой светильника. Заземление в операции не задействуется, независимо от того, применялось оно в прежней розетке или нет. После этого включают в сеть нулевой кабель люстры или бра.
Замена выключателя на розетку
Замена выключателя на розетку требует добавочных кабелейДля правильного проведения операции необходима прокладка добавочных кабелей. Чтобы подсоединять розетку, требуется тройка проводов, а после снятия корпуса выключателя их остается всего пара. Но подключать на это место розеточный короб вполне допускается, и гнездо будет работать, но при его эксплуатации придется смириться с некоторыми ограничениями.
Холодильник, электрические чайники, отопительные приборы подключать в розетку без заземления нельзя. Также надо учитывать при выборе номинального тока, что для светильников обычно используются более тонкие провода, чем для розеточных конструкций.
Сначала делают переключения на месте будущей локализации розеточного короба. К его силовым контактам нужно подсоединить два проводка, оставшихся от выключателя. Один из них придется трансформировать из фазы в нуль: в распредкоробке выключить кабель, направлявшийся к фазному проводу светильника до демонтажа устройства управления освещением. Его нужно соединить с нулевым зажимом питающего кабеля группы.
Подключение от розетки выключателя
Можно решить эту задачу двумя способами: одновременным подсоединением двух устройств к одному проводу либо смонтировав выключатель без манипуляций в распределительной коробке. Оба варианта обладают преимуществами и ограничениями.
Подключение выключателя от розетки без распредкоробки
Схема подключения без распределительной коробкиДанная схема предполагает, что между щитом распределения, люстрой и выключателем нет добавочных скруток. От щита направляется провод – двухжильный при отсутствии заземления и трехжильный при наличии.
До осветительного прибора его нужно вести цельным, а потом произвести разделение, чтобы нуль остался там, а фаза направилась к выключателю. Фазу от кнопки переключателя доводят до контакта люстры вверх по стенке, а потом по потолку.
Если люстра имеет много лампочек и есть намерение подключить ее к двухкнопочному выключателю, щитковый провод разделывают по описанию выше, а от переключателя к светильнику ведут пару жил от обеих кнопок. С этой целью применяют кабель с двумя жилами. Их подключают к отходящим контактам переключателя (они будут играть роль фаз при включении устройства) и направляют провод вверх к люстре. Снова разделяют жилы на несколько сантиметров и соединяют с фазовыми контактами люстры.
Данный способ монтажа имеет ряд преимуществ – обеспечивает минимизацию неисправностей благодаря простоте реализации и отсутствию присоединения добавочных проводников, доступен даже малоопытному мастеру. Минус этого вида подключения – при разделывании кабеля на разъединяемых жилах отсутствует изолирующий материал.
Чтобы этого избежать, можно применять одножильные проводники с качественной изоляцией. Тогда один независимый кабель с щитовой шины направляют на контакт люстры, другой провод (фазный) с выключателя-автомата ведут на устройство управления светом, а от последнего прокладывают кабель к люстре (из одной или двух жил – по числу кнопок).
Подключение выключателя и розетки от одного провода
Схема подключения от одного проводаДля монтажа коробки с одной кнопкой сначала соединяют квартирный щит с распредкоробкой с помощью двойного (с фазой и нулем) провода. Осветительный прибор также соединяют с коробкой распределения двужильным проводником. Затем в нее вводят троицу проводков от спаренных переключателя и розетки, при этом от фазового зажима должен быть проложен путь к розеточному, а от розетки – к контакту переключателя. Люстру одним кабелем присоединяют к нулю, вторым – с незанятым зажимом выключателя. При наличии заземляющего провода его соединяют в распредкоробке к соответствующей клемме.
Чтобы подключить двухклавишный выключатель, из коробки к блоку двух устройств ведут пятерку кабелей. На розетку ставят ноль и заземление. К выключателю подают фазный провод посредством перемычки в блоке коммутации. Два оставшихся кабеля ставят на свободные зажимы переключателя. В распредкоробке скручивают проводники, направляющие фазу и те, что идут к лампочкам.
Подключение от выключателя розетки
Подключения выключателя от розеткиДанная схема является наиболее сложной в реализации. Хотя подключить розетку для временной эксплуатации не так уж трудно, но чтобы обеспечить качественную работу обоих элементов блока, необходимо проложить добавочные кабельные пути. Поэтому описываемое подключение можно реализовывать лишь в крайнем случае.
Два кабеля от коробки-выключателя соединяются с силовыми контактами розетки. При этом надо отключить их от переключателя, чтобы не создать ситуацию короткого замыкания. Поскольку кабель для зануления отсутствует, один из проводков, идущих от выключателя, надо обратить в нуль.
Это можно реализовать одним из двух способов:
- замкнуть накоротко кабели осветительного прибора;
- выключить идущий от кнопочного устройства кабель в распредкоробке и подсоединить к нулевому кабелю группы.
Реализовать полноценное соединение розетки и регулятора освещения весьма проблематично. Эта операция требует монтажа проводников от распредкоробки к розетке.
Как подключить светильник через выключатель от розетки
Подключение светильника через выключатель от розеткиИспользуют проводники с тремя или четырьмя жилами, выполняющими разные функции, и при разделении зачищают их от изоляции на несколько сантиметров. Само собой, квартира должна быть предварительно обесточена. Провода и отдельные жилы подключают по предварительно спроектированной схеме, следя за тем, чтобы они протягивались ровными прямыми линиями и не образовывали узлов или переплетений. Если установка производится в помещении, стены которого сделаны из дерева, необходимо заранее проложить пути, используя пластиковые изолирующие пластинки.
Чтобы проложить пути электропроводки скрыто, нужны штробы. Под эту опцию в железобетонных строениях отводятся специальные каналы.
Планируя заменить розетку на устройство управления светом или связать их друг с другом, целесообразно прежде оценить ограничения, налагаемые соответствующей конкретной задаче процедурой. Приняв решение о проведении монтажных работ, можно приобретать необходимое устройство с параметрами, подходящими выбранной электросхеме.
Подключение выключателя от розетки | Электрика в квартире, ремонт бытовых электроприборов
Главная » Электроустановочные изделия
Электроустановочные изделия
Просмотров 1.
4k. Опубликовано
Обновлено
Просматривая Интернет, а вернее форумы и блоги, которые посвящены электрике в квартире и доме, я сравнительно часто сталкиваюсь вот с этим вопросом, заданным посетителями этих самих блогов и форумов — «А можно ли подключить выключатель света от расположенной поблизости розетки?». Ответов на данный вопрос масса, в большинстве они расплывчаты или совсем неверны, поэтому решил написать статью на данную тему: «Подключение выключателя от розетки».

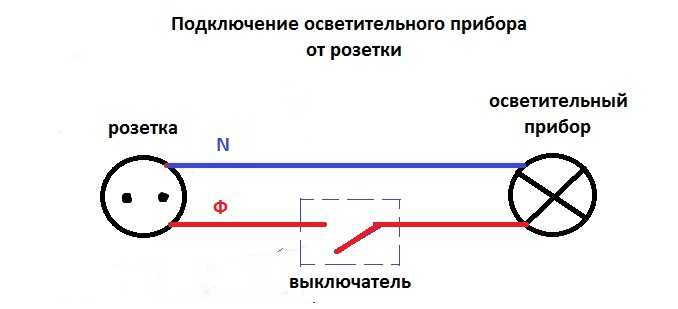

Итак, нам необходимо подключить источник света (люстра, бра, светильник и т.д.) через выключатель от электрической розетки, которая расположена рядом. Задача эта, сравнительно, не сложная и под силу любому домашнему мастеру, хотя бы немного знающего основы электричества — где расположены автоматические выключатели в электрощите, как отключить ток в квартире, что такое изолента и как ею пользоваться, и т.
д.
Для источника света нам необходимо напряжение в 220 вольт, которое и присутствует в электрической розетки. Выключатель необходим для замыкания и размыкания электрической цепи: горит свет — не горит. На практике это делается так: берём от контактов на розетке фазу и ноль; открытая электропроводка — прокладываем провод в кабель-канале, закрытая — прокладываем его в штробе (канал в штукатурке), а затем заделываем; ноль напрямую ведём до осветительного прибора (люстра, бра, светильник и т.д.), а фазу до выключателя, которым её и прерываем, т.е. от выключателя ведём ноль дальше до осветительного прибора.
Для проводки нам понадобится электрический провод — медный, лучше гибкий (многожильный), сечением не менее 1,5 мм.кв. Для электробезопасности лучше всего использовать провода в двойной изоляции.
Конечно, согласно всем правилам, книгам, учебникам данный способ подключения источника освещения от розетки неправильный. Подключение бытовых потребителей тока (электроприборов и электрооборудования) должно осуществляться либо от автоматических выключателей напрямую (непосредственно), либо от основного провода в распределительных коробках.
Также соединение проводов допускается только в распределительных коробках.
И ещё. Если у нас перестанет работать электрическая розетка — перерыв провода, ослабление контактов и т.д., то мы лишимся и источника света, который от неё запитан. Вот так. Это нужно помнить.
Но скажу вам по секрету, я сам иногда пользуюсь данным способом, ведь проводить новую линию электропроводки до осветительного прибора иногда нет времени, а иногда просто лень.
Умный 3-позиционный выключатель — Розетка 86 — 1 группа — Умный дом
- Интеллектуальный 3-позиционный переключатель — Розетка 86 — 1 группа
Цвет: Розетка 86 — 1-клавишный 3-позиционный переключатель
png»>
yoswit.com/image/cache/catalog/products/86_1gang/86_1g_orange_side-545×410.png»>
yoswit.com/image/cache/catalog/products/86_1gang/86_1g_silver_mix_side-545×410.png»>
png»>Сопутствующие товары
- Описание
- Спецификация
- Установка
- загрузок
Характеристики
Без замены проводки
В отличие от аналогичных продуктов на рынке, наш интеллектуальный 3-позиционный переключатель Yoswit является единственным продуктом на рынке, который может работать с традиционной 3-сторонней проводкой, а это означает, что он не требует замены проводки или косметического ремонта.
Поскольку наш продукт совместим с традиционной проводкой, процесс установки очень прост и удобен. Просто замените свой традиционный настенный выключатель нашим интеллектуальным трехпозиционным выключателем, и ваш умный дом готов.
Работа с традиционным 3-позиционным переключателем
Наш продукт можно использовать с традиционным 3-позиционным переключателем, что обеспечивает большую свободу использования.
Самая высокая совместимость
Обладая самой высокой совместимостью на рынке Bluetooth Smart Switch, наш продукт поддерживает все распространенные типы лампочек, от ламп накаливания до светодиодов. И поддержка светодиодов с низким ваттом до 3 Вт при 2-проводной проводке.
Выключатель с временной задержкой и обратным отсчетом
Выключатель с временной задержкой представляет собой удобный способ экономии энергии и денег в местах, где освещение обычно требуется в течение ограниченного или известного времени, например, в кладовых, на лестницах, в ванных комнатах и кладовых.
Кроме того, свет выключится только после того, как вы покинете территорию, если вы боитесь темноты ночью.
Блокировка переключателя
Надежно блокирует переключатель во включенном или выключенном состоянии, чтобы предотвратить его случайное включение дома, в офисе или в общественном месте. Вы можете активировать блокировку, просто нажав кнопку в нашем приложении Yoswit.
Индивидуальный светодиодный индикатор
Каждый из наших интеллектуальных выключателей освещения Yoswit оснащен светодиодным индикатором. Независимо от того, хотите ли вы, чтобы индикатор оставался включенным или загорался только при подключении источника питания, вы можете просто настроить их в нашем приложении Yoswit.
Состояние при включении по умолчанию
При восстановлении питания переключатель может по умолчанию перейти в состояние Вкл/Выкл в соответствии с вашими настройками.
Демонстрация реального продукта
youtube.com/embed/OClEAsngTA4″> Сравнение
- Нет концентратора/маршрутизатора
- Без повторной проводки
- Без настройки
- 2-проводная совместимость
- 3-проводная совместимость
- Совместимость с трехсторонней проводкой
- Работа с традиционным 3-позиционным переключателем
- Совместимость со светодиодами (2-проводная)
- Два режима работы
- 1–2 группы
- Доступный тип гнезда
- Технология
Интеллектуальный коммутатор Yoswit
- Нет концентратора/маршрутизатора:
- Без повторной проводки:
- Нет настройки:
- Нет сопряжения:
- 2-проводная совместимость:
- 3-проводная совместимость:
- 3-сторонняя проводка Совместимость:
- Работа с традиционным 3-позиционным переключателем: Совместимость со светодиодами
- (2-проводная): 3 Вт или выше
- Два режима работы:
- 1 группа на 2 группы:
- Доступный тип гнезда: 55/86/118/120
- Технология: Bluetooth
Шнайдер
(ULTI Ezinstall3)
- Нет концентратора/маршрутизатора:
- Без повторной проводки:
- Нет настройки:
- Нет сопряжения:
- 2-проводная совместимость: не поддерживает светодиод
- 3-проводная совместимость: не поддерживает светодиод
- 3-сторонняя проводка Совместимость:
- Работа с традиционным 3-позиционным переключателем: Совместимость со светодиодом
- (2-проводная): не поддерживает светодиод
- Два режима работы:
- 1 группа на 2 группы:
- Доступный тип гнезда: 55 / 86
- Технология: RF
Легран
(Arteor/Adorne/Radiant)
- Нет концентратора/маршрутизатора:
- Без повторной проводки:
- Нет настройки:
- Нет сопряжения:
- 2-проводная совместимость: не поддерживает светодиод
- 3-проводная совместимость:
- 3-сторонняя проводка Совместимость:
- Работа с традиционным 3-позиционным переключателем: Совместимость со светодиодом
- (2-проводная): не поддерживает светодиод
- Два режима работы:
- 1 группа на 2 группы:
- Доступный тип гнезда: 55 / 86 / 120
- Технология: Wi-Fi/Zigbee/RF
Левитон
(Декора)
- Нет концентратора/маршрутизатора:
- Без повторной проводки:
- Нет настройки:
- Нет сопряжения:
- 2-проводная совместимость:
- 3-проводная совместимость:
- 3-сторонняя проводка Совместимость:
- Работа с традиционным 3-позиционным переключателем: Совместимость со светодиодом
- (2-проводная): не поддерживает светодиод
- Два режима работы:
- 1 группа на 2 группы: 1 группа
- Доступный тип гнезда: 120
- Технология: Wi-Fi/Bluetooth/ZWAVE
ЛУТРОН
(Caseta)
- Нет концентратора/маршрутизатора:
- Без повторной проводки:
- Нет настройки:
- Нет сопряжения:
- 2-проводная совместимость:
- 3-проводная совместимость:
- 3-сторонняя проводка Совместимость:
- Работа с традиционным 3-позиционным переключателем: Совместимость со светодиодом
- (2-проводная): не поддерживает светодиод
- Два режима работы:
- 1 группа на 2 группы:
- Доступный тип гнезда: 120
- Технология: Wi-Fi/Zigbee/RF
Поддержка Android
Мы поддерживаем версии Android 4.
3 и выше. Это первая версия Android с поддержкой Bluetooth Smart, которая была выпущена только в августе 2013 года.
| Размеры | |
| Размер продукта | |
| Механический | |
| Поверхностные материалы | V0 огнестойкий ПК+АБС |
| Тип гнезда | Розетка 86 |
| Условия хранения | от -20°C до 60°C |
| Операционная среда | В помещении |
| Диапазон рабочих температур | от -10°C до 40°C |
| Пылевлагозащита (IP) | 20 |
| Диапазон рабочей влажности | 0-90% относительной влажности, без конденсации |
| Электрика | |
| Входное напряжение | AC100-240В |
| Частота | Автоматическое определение частоты 50/60 Гц при включении питания |
| Ток резистивной нагрузки | Макс. 6А |
| Ток индуктивной нагрузки | Макс. 2 А |
| Минимальная мощность нагрузки | 5 Вт (*только для 2-проводной [без нейтрального провода] установки) |
| Питание в режиме ожидания | |
| Варианты подключения | Сведения о проводке доступны на странице установки |
| Bluetooth | |
| Совместимость продуктов | Продукты Bluetooth Smart Ready |
| Частота | 2,4 ГГц |
| Мощность радиопередачи | 0~5 дБм |
| Диапазон Bluetooth | Открытая площадка: >50 м; в помещении: 3-20 м |
| Версия Bluetooth | Bluetooth 4. 2 |
| Упаковка | |
| Вес | 176 г |
| Что в коробке | |
Руководство по установке
ВНИМАНИЕ!
Отключение питания
Во избежание сильного удара или поражения электрическим током всегда отключайте питание на сервисной панели перед установкой. Только лицензированные электрики должны выполнять установку.
Базовая установка
1
Вариант 2:
Если вы хотите подключить два трехпозиционных переключателя Yoswit, снимите оба трехпозиционных переключателя.
2
3
Для снижения риска поражения электрическим током устройство должно быть правильно заземлено в соответствии с местными нормами и правилами.
Неподсоединение заземляющего провода приведет к небезопасной установке, которая может привести к травмам.
5
7
8
Установка — стабилизатор мощности светодиодов (дополнительно)
1
Установка завершена.
Загрузите приложение Yoswit на свое интеллектуальное устройство и наслаждайтесь им прямо сейчас!
Yoswit автоматически обнаружит коммутатор и добавит его в список устройств.
Специализируется на умных выключателях освещения
переключатели — постоянно включенная розетка между двухпозиционным переключателем?
\$\начало группы\$
У меня есть доступ к кабелю питания, который питает устройства через двухпозиционный переключатель, в основном:
Можно ли добавить постоянно включенную розетку между использованием L1 , L2 и N ?
Проблема в том, что либо L1 , либо L2 находятся под напряжением в данный момент времени и, очевидно, они не могут быть соединены вместе, так как это приведет к аннулированию 2-позиционного переключателя.
Существует ли устройство, которое проходило бы через L1 и L2 , не соединяя их вместе?
- выключатели
- розетка
- питание
\$\конечная группа\$
10
\$\начало группы\$
Если у вас нейтраль то да. Используйте реле SPDT с общим контактом на розетке, NO на L2, NC на L1 и катушками управления, подключенными к L2 и N. Когда L2 находится под напряжением, контакт переключит розетку на L2. Свет будет мигать при переключении переключателя, но, по сути, будет «всегда» включен. Я постараюсь опубликовать схему, когда инструменты схем снова заработают… У кого-нибудь еще есть проблемы с CircuitLab? Пока не разберусь, почему CircuitLab не работает… Digikey Scheme — придется делать.
Важное изменение: То, что это возможно, не означает, что это нужно делать.
Перехват путешественников не считается лучшей практикой.
\$\конечная группа\$
9
\$\начало группы\$
Когда есть воля, есть способ.
Реле переменного тока для линейного напряжения используют заштрихованный полюс, который действует как мое смоделированное реле постоянного тока с диодом и крышкой.
Это интерактивная симуляция. : Вы нажимаете на центр любого переключателя. (но не перетаскивать)
Есть несколько вариантов предустановленного источника и загрузки. Вышеупомянутое является одним из способов, так что конец источника управляет реле, но не другим. Это приводит к прерыванию, очень похожему на то, когда город переключает сети с помощью переключателя, и свет мигает в течение полупериода, но блоки питания ПК имеют емкость памяти как минимум на 1 цикл.
\$\конечная группа\$
2
\$\начало группы\$
К сожалению, нет.
