Как подключить две лампочки к одному выключателю: схема и инструкция

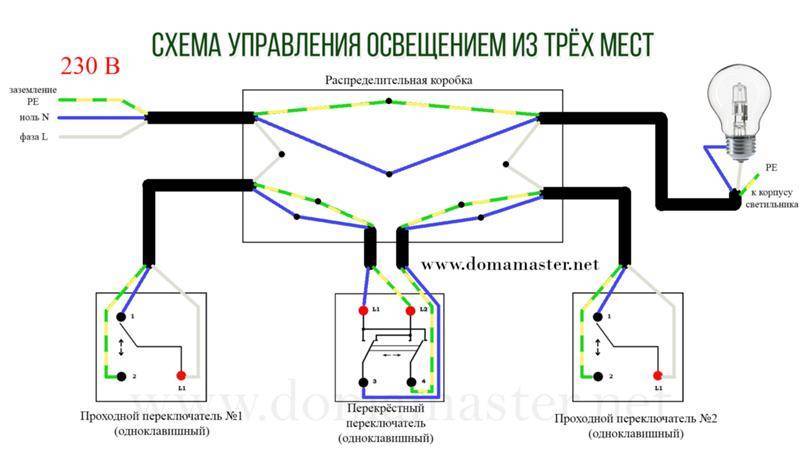

Нередко возникает ситуация, когда нужно, чтобы лампочки в одном из помещений включались из разных мест. На лестничных маршах для таких случаев имеются проходные переключатели, которые сложны в установке, поэтому в квартирах такие выключатели ставить обычно нецелесообразно.

Гораздо проще обеспечить включение нескольких лампочек с одного обычного выключателя. О том, как подключить две лампочки к одному выключателю, пойдет речь в этой статье.

Содержание

• Устройство выключателя
• Обычный переключатель для одной лампы
• Две лампы на один переключатель
• Двухклавишный выключатель
• Раздельное освещение
• Люстра с несколькими рожками
• Подключение от розетки
• Подключение ламп с преобразователем

Устройство выключателя

Основной элемент переключателя — рабочая часть, монтируемая в подрозетник. Представляет собой конструкцию из металла с прикрепленным приводом. С помощью привода осуществляют включение и отключение устройства. Привод — подвижный контакт, осуществляющий замыкание и размыкание электроцепи между двумя статичными контактами.

Первый контакт называют входящим: соединяется с фазой из электросети. Второй контакт (выходящий) соединяется с фазовым проводником, идущим от осветительного прибора. При корректном расположении переключателя оба неподвижных контакта изначально находятся в разомкнутом состоянии. При нажатии на кнопку устройства подвижный контакт провоцирует замыкание обоих неподвижных. В результате по замкнутой цепи их электросети к лампочке поступает ток, и та загорается.

Чтобы обеспечить безопасность, рабочая часть переключателя находится в корпусе из материала-диэлектрика. Корпуса изготавливают из пластика или фарфора.

Другие составляющие переключателя — рамка и клавиши. Эти элементы обычно производят из пластика. Клавиши фиксируют на приводе рабочей части. Передвигаясь вследствие нажатия, клавиша изменяет положение контакта, что приводит к включению или выключению света.

Рамка предназначена для предотвращения случайного прикосновения человека с контактами переключателя. Иными словами, рамка выступает в качестве барьера между находящимися под напряжением элементами и человеком. Фиксация рамки осуществляется винтами или защелками, выполненными из пластика.

Единственное отличие двухклавишного устройства от одноклавишного — наличие пары выходящих контактов. Каждый контакт связан с проводником фазы одной из ламп.

Обычный переключатель для одной лампы

На рисунке внизу изображена схема подключения лампочки к обычному переключателю света.

Выключатель устанавливают в фазный разрыв. Ноль направляют на осветительный прибор. Если поставить переключатель на ноль, контакты в скором времени выгорят. Причина в повышенной нагрузке при прохождении электричества на нулевом контакте.

Другая причина для разрыва фазного проводника — необходимость быстрого отключения напряжения от потребителя при возникновении чрезвычайной ситуации. Ноль не позволяет обесточить систему, а лишь размыкает цепь.

Обратите внимание! Электромонтажные работы должны проводится только в обесточенной электросети. При отсутствии возможности определения фазного проводника по цветовой схеме разрешается подача тока для проведения «прозвона». До проверки нужно удостовериться в отсутствии замыканий оголенной проводки.

Две лампы на один переключатель

Схема подключения двух ламп к одному переключателю схожа с правилами подключения одной лампы. Нулевой проводник последовательно направляют из распредкоробки через все источники освещения. Фазовый провод, идущий через выключатель, присоединяют ко вторым контактам лампочек.

Контакты должны соединяться максимально надежно. Рекомендуется использовать клеммные колодки. Соединения осуществляют винтами или колодками Wago (проводник прижимается пружинкой).

Обратите внимание! Недопустимо осуществлять скрутку из проводов разных металлов (медные и алюминиевые). В противном случае результатом таких действий станет окислительный процесс, что приведет к разбалтыванию контакта и перегреванию.

На схеме ниже показано подключение двух лампочек к одноклавишному выключателю.

На каждом из источников света есть маркировка, где указан предел нагрузки. Эту информацию нужно иметь в виду при расчете общей мощности подключаемых осветительных приборов.

Двухклавишный выключатель

Двухклавишные переключатели используют в помещениях с раздельным освещением, когда нужно подключить люстру с несколькими рожками. Подобные выключатели применяют в раздельных узлах (устанавливают между дверьми в ванную комнату и туалет).

Двухклавишный выключатель отличается более компактным размером в сравнении с двумя одноклавишными, поэтому его установка оправдана во всех случаях, когда нужно сэкономить место на стене.

Раздельное освещение

Подобная схема часто используется в офисных зданиях, где нужно отдельно освещать множество локальных участков. Схема раздельного освещения не отличается особой сложностью, хотя и требует специальных знаний.

Переключатель ставят в разрыв фазы. Устройства оснащены одним вводным и двумя выходными контактами напряжения. Фазовые провода после выключателя идут к осветительным приборам. Нулевой проводник будет общим для всех источников света в помещении.

В результате нажатие на одну из клавиш приводит к включению лишь подключенных к конкретной фазе приборов. Остальные источники света при этом не включаются.

Люстра с несколькими рожками

Для подключения многорожкового осветительного прибора с помощью двухклавишного переключателя понадобится трехжильный проводник. Одну жилу укорачивают так, чтобы провести ее в распредкоробку, а пара других жил должны доходить до переключателя.

На прерыватель направляют фазовый провод. Отходящие проводники закрепляют в клеммниках переключателя. В комплекте осветительного прибора имеется вывод из трех проводов: нулевой и два фазных. Ноль из распредкоробки направляют на нулевой контакт, а отходящие провода из выключателя соединяют с фазами многорожковой люстры.

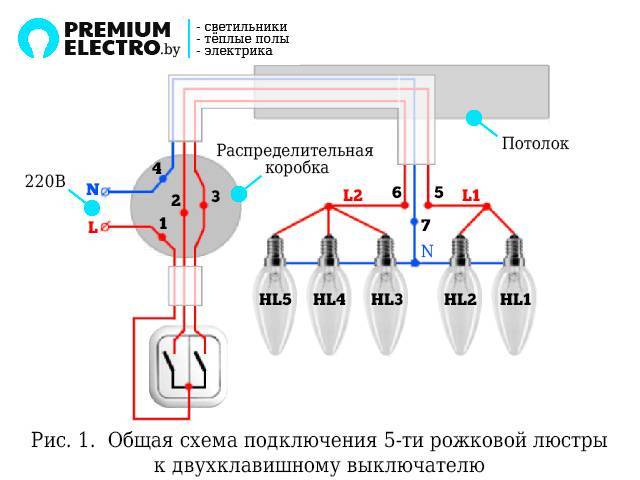

Схема подключения люстры с пятью рожками изображена на рисунке ниже.

В результате создается подключение, где нажатие одной клавиши приводит к включению только пары ламп. Другая клавиша управляет тремя лампами. Если нужно включить все лампочки, следует нажать обе клавиши. В конечном счете такая схема обеспечивает выбор из трех вариантов интенсивности света: с двумя, тремя или пятью лампочками.

В торговых сетях имеются переключатели с тремя клавишами. Схема их подключения чуть сложнее, но в целом схожа с приведенными ранее.

Подключение от розетки

В некоторых случаях нужно подключить дополнительный осветительный прибор с выделенным переключателем. В такой ситуации подойдет подключение от существующей розетки.

При монтаже одноклавишного переключателя понадобятся двухжильный провод и устройство включения. Для устанавливаемого над розеткой прерывателя напряжения из нее отводятся ноль и фаза. Фазовый провод прерывается внутри переключателя, а нулевой проводник оставляют в целостности. Прочие осветительные приборы, имеющиеся в схеме, обеспечиваются электропитанием аналогично приведенным выше схемам.

При электромонтажных работах понадобится три жилы (ноль и две фазы). Для трехклавишного выключателя необходимо на одну фазовую жилу больше.

Подключение ламп с преобразователем

Для организации освещения точечными потребителями можно использовать сети 220 Вольт или 12-вольтовые преобразователи. Последние создают задержку включения на несколько секунд, после чего плавно передают ток электроприборам.

Схема позволяет бережно относиться к лампам накаливания или галогенным источникам света, поскольку предохраняет их от перепадов напряжения.

Схема подключения показана на рисунке ниже.

В случае использования преобразователя переключатель устанавливают до него. Для этого есть две важные технологические причины:

1. Уменьшенное напряжение сопряжено со значительной силой тока. Прерыватели не рассчитаны на такой режим работы, в результате чего возможно выгорание контактов.
2. Преобразователь позволяет плавно включать лампу. Если поставить прерыватель после преобразователя, плавный пуск обеспечить не получится, и электроэнергия поступит скачкообразно вслед за нажатием клавиши.

Если предстоит установка выключателя с двумя клавишами, понадобится второй преобразователь. Его электропитание будет поступать от второй линии. Нулевой проводник будет общим.

Электромонтаж требует особого отношения к безопасности. Приступать к работе следует только после обесточивания сети. Если нет уверенности в своих силах и хотя бы базовых познаний в электротехнике, лучше обратиться за помощью к квалифицированному электрику.

Как подключить две лампочки к одному выключателю

Ситуации, когда один выключатель управляет сразу двумя осветительными приборами, встречаются довольно часто. Разница лишь в том, что иногда необходимо одним выключателем воздействовать одновременно на оба светильника, а в других случаях нужно, чтобы каждая лампочка загоралась по отдельности. А это означает, что в первом случае нам потребуется одноклавишный выключатель, а во втором придётся устанавливать устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключать к одному коммутационному аппарату сразу две лампочки позволяет сэкономить материалы, время и силы, потому что не придётся устанавливать второй выключатель, прокладывать лишние провода, долбить дополнительные отверстия и штробы в стенах.

Содержание

• Подготовительные работы
• Устройство выключателя
• Схема с двухклавишным выключателем
• Схема с одноклавишным выключателем

Подготовительные работы

Сколько бы клавиш не имел ваш выключатель (одну, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и монтажную коробку под коммутационный аппарат, её ещё по-другому называют подрозетник:

• Если стены в вашем помещении сделаны из ПВХ, гипсокартонных листов, дерева или панелей МДФ установите на дрель специальную коронку с зубчатыми краями и сделайте отверстие. В него вставьте монтажную коробку и зафиксируйте к стене при помощи саморезов.
• В случае с бетонными или кирпичными стенами проделайте отверстие при помощи перфоратора или дрели с насадкой, работающей с бетонными поверхностями. Но в этом случае монтажные коробки необходимо ещё зафиксировать при помощи гипсового или алебастрового раствора

Как правило, работы по монтажу отверстий выполняют одновременно с прокладкой штроб. Это делается чисто из эстетических соображений, грязи от таких строительных работ очень много, и уж лучше один раз напылить и убрать. Штробы – это такие борозды в стенной поверхности, в которые потом будут уложены соединительные провода.

Их можно делать при помощи различных инструментов:

• Молоток и зубило. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило у каждого мужчины имеются). Недостаток такого способа штробления – отнимает много времени и сил.
• Болгарка. Этот инструмент часто называют худшим из лучших. Удобно, что штробы можно сделать быстро и не прилагая особых усилий. Но именно от болгарки очень много шума и пыли, к тому же не по всей длине получается проделать штробы одинаковой глубины, и работать болгаркой в углах помещения практически невозможно. Так что такой электроинструмент выбирайте в крайнем случае.
• Перфоратор. Всё что потребуется, это приобрести для него специальную насадку – штробер или лопатку. Во всём остальном недостатков нет, быстро, удобно, канавки получаются более или менее ровными.
• Штроборез. Для такого вида работ это идеальный инструмент. Работает эффективно, безопасно и быстро. Штробы получаются ровными, пыль отсутствует, так как штроборез соединяется со строительным пылесосом. Им удобно работать, инструмент не издаёт сильного шума. Единственным недостатком является высокая цена. Но есть службы, в которых можно взять штроборез на прокат.

Кратко о штроблении стен с помощью инструментов перечисленных выше рассказано в этом видео:

В проделанные штробы необходимо проложить двухжильные провода и зафиксировать при помощи цементного или алебастрового раствора.

Итак, подготовительные работы окончены, коробки смонтированы, провода проложены, можно выполнять подключение лампочек и выключателя.

Устройство выключателя

Перед тем, как подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного аппарата. Оно несложное, а разобравшись с конструктивным исполнением, вы легко потом справитесь и со схемой подключения.

Главной составляющей всего механизма является рабочая часть, которая непосредственно устанавливается в подрозетник. Выглядит она как металлическая конструкция, на ней закрепляется привод, с помощью которого и происходит включение-отключение аппарата. Если рассмотреть детально, то привод, по сути, представляет собою подвижный контакт, который меняя своё положение, замыкает либо размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен соединяться с фазным проводом из питающей сети. Второй контакт называют выходящим, он соединён с фазным проводом, идущим на лампочки. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, аппарат считается отключенным, цепи между питающей сетью и светильником нет, лампочка не светится. Как только вы нажмёте на клавишу выключателя, подвижный контакт замыкает между собой два неподвижных, по образованной замкнутой цепи из питающей сети напряжение поступает к светильнику, и лампа горит.

Для безопасности рабочая часть выключателя помещается в корпус из диэлектрического материала (фарфора либо пластика).

Второй составляющей частью выключателей является защита, это рамка и клавиши, обычно их выполняют пластиковыми. Клавиша закрепляется на приводе рабочей части, с её помощью человек осуществляет нажатие, тем самым меняя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного соприкосновения человека с контактной частью выключателя, находящейся под напряжением. Она всю её закрывает и изолирует, то есть возможность прикосновения к рабочим частям отсутствует. Рамка закрепляется при помощи пластиковых защёлок или винтов.

Отличие 2-х клавишного выключателя состоит лишь в том, что у него два выходящих контакта. Каждый из них должен быть соединён с фазным проводом одной из двух лампочек.

Схема с двухклавишным выключателем

Перед тем, как соединить провода в схему, у вас должны быть установлены:

• Два светильника на одну лампочку. Например, один на кухне, второй в коридоре.
• Распределительная коробка под потолком (ниже уровня потолка на 15-30 см). Если в помещении уже есть распределительная коробка, вы можете задействовать её. Главное, чтобы там не было много коммутации и вам удобно работалось.
• Подрозетник для двухклавишного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня полов.
• Между всеми этими элементами должны быть проложены провода в штробах. Обратите внимание, что в случае с двухклавишным выключателем от распределительной коробки к нему должен подходить провод трёхжильный.

Теперь нам надо всё это электрически увязать, чтобы от источника питания на лампочки приходило напряжение.

В распределительную коробку приходят две жилы провода из питающей сети – ноль и фаза. При помощи индикаторной отвёртки определите фазную жилу. Прикоснитесь отвёрткой поочерёдно к обоим жилам. Если вы прикоснётесь к нулю, индикаторное окошко светиться не будет. Если окошко засветилось, значит, вы нашли фазную жилу. Аккуратно наметьте её изоляционной лентой.

Теперь для производства соединений обесточьте своё рабочее место. Нужно отключить автомат, которым подаётся напряжение. Сейчас во многих домах и квартирах монтируют целые щитки, в которых расположены автоматы, отключающие соответственно каждую комнату. Если у вас такого пока нет, значит, вам придётся отключить водной автомат на квартиру. Проверьте отсутствие напряжения и приступайте к работе.

В подрозетник заведены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делают при помощи ножа). Одну жилу подсоедините на входящий контакт выключателя, её второй конец в распределительной коробке соедините с фазным проводом питающей сети. Две другие жилы подключите к двум выходящим контактам выключателя. Соответственно, их вторые концы соедините в распределительной коробке с фазными жилами от одного и второго светильника.

Теперь можете расположить рабочую часть выключателя в подрозетнике, зафиксировать, установить защитную рамку и клавиши.

В распределительной коробке будет ещё одно соединение, нулевые жилы, идущие от светильников, подключите к нулю из питающей сети.

В патронах светильников есть два контакта – один боковой для подсоединения нулевой жилы, и центральный, к нему подключается фаза. Выполните эти подсоединения.

Проверьте, чтобы все контакты были надёжными, а вот заизолировать места скруток советуем вам уже после того, когда убедитесь, что выключатель работает правильно. Для проверки собранной схемы подайте напряжение на квартиру (то есть включите вводной автомат). Обе клавиши коммутационного аппарата у вас находятся в отключенном положении, лампочки на кухне и в коридоре не горят. Нажмите одну клавишу – загорелся свет на кухне, включите вторую – появился свет и в коридоре. Также поочерёдно отключите первую и вторую клавиши, свет погас сначала на кухне, потом в коридоре. Всё работает верно.

Снова отключите вводной автомат и заизолируйте при помощи изоляционной ленты места скруток в распределительной коробке, можете сверху ещё надеть ПВХ трубочки.

Подробно схема с двойным выключателем рассматривается в этом видео:

Схема с одноклавишным выключателем



Всё абсолютно аналогично, только в этом случае в распределительную коробку приходят четыре двухжильных провода – один из питающей сети, второй от одноклавишного выключателя, и два от лампочек.

В коробке производятся следующие соединения:

• нулевая жила сетевого провода соединяется с нулевыми жилами ламп накаливания;
• фазная жила сетевого провода соединяется с жилой, идущей на вход выключателя;
• жила от выходящего контакта выключателя соединяется с двумя фазными жилами лампочек.

Такая схема применяется, когда лампы накаливания установлены в разных направлениях. Если в одном направлении, то для экономии провода, вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вполне сможете самостоятельно подключить две лампочки на один выключатель.

Как подключить две лампочки к одному выключателю

Довольно часто встречаются ситуации, когда один выключатель управляет сразу двумя осветительными приборами. Разница лишь в том, что иногда необходимо воздействовать одновременно на обе лампы одним выключателем, а в других случаях необходимо, чтобы каждая лампа загоралась отдельно. А это значит, что в первом случае нам нужен одноклавишный выключатель, а во втором придется установить устройство с двумя клавишами. Поговорим о каждом из них отдельно и подробно рассмотрим, как подключить две лампочки к одному выключателю.

Возможность подключить сразу две лампочки к одному коммутационному аппарату экономит материалы, время и силы, так как не придется устанавливать второй выключатель, прокладывать лишние провода, проделывать дополнительные отверстия и пазы в стенах.

Содержимое

• Подготовительные работы
• Устройство переключения
• Схема с двухкнопочным выключателем
• Схема с однокнопочным выключателем

Подготовительные работы

Независимо от того, сколько клавиш у вашего выключателя (одна, две или три), подготовительные работы будут одинаковыми.

Для начала в помещении необходимо смонтировать общую распределительную коробку и распределительную коробку для коммутационного аппарата, она же по-другому называется розеточной коробкой:

• Если стены в вашем помещении выполнены из панелей ПВХ, гипсокартона, дерева или МДФ, установите на дрель специальную коронку с зубчатыми краями и проделайте отверстие. Вставьте в него распределительную коробку и закрепите ее к стене с помощью саморезов.
• Для бетонных или кирпичных стен просверлите отверстие ударной дрелью или дрелью с насадкой на бетонных поверхностях. Но в этом случае монтажные коробки также необходимо закрепить гипсовым или алебастровым раствором.

Как правило, работы по установке отверстий выполняются одновременно с кладкой штроб. Делается это чисто из эстетических соображений, грязи от таких строительных работ много, и лучше один раз опрыскать и удалить. Канавки – это канавки в поверхности стены, в которые потом будут укладываться соединительные провода. Их можно сделать с помощью различных инструментов:

• Молоток и долото. Это старый дедовский метод, его преимущество в полном отсутствии затрат на приобретение инструмента (молоток и зубило есть у каждого мужчины). Недостаток этого метода чипирования в том, что он занимает много времени и сил.
• Болгарский. Этот инструмент часто называют худшим из лучших. Удобно, что канавки можно сделать быстро и без особых усилий. Но именно от болгарки много шума и пыли, к тому же штробы одинаковой глубины по всей длине сделать не представляется возможным, а работать болгаркой в ​​углах практически невозможно. номер. Так что выбирайте такой электроинструмент в крайнем случае.
• Перфоратор. Все, что требуется, это приобрести для него специальную насадку – штробу или шпатель. В остальном недостатков нет, быстрый, удобный, канавки более-менее ровные.
• Штроборез. Это идеальный инструмент для такого рода работ. Работает эффективно, безопасно и быстро. Канавки ровные, пыли нет, так как канавкорез подключен к строительному пылесосу. Им удобно работать, инструмент не издает сильного шума. Единственный недостаток – высокая цена. Но есть сервисы, где можно арендовать штроборез.

Коротко о штроблении стен с помощью перечисленных выше инструментов рассказано в этом видео:

В сделанные пазы необходимо уложить двухжильные провода и зафиксировать их цементным или алебастровым раствором.

Итак, подготовительные работы закончены, коробки смонтированы, провода проложены, можно подключать свет и выключатель.

Коммутационное устройство

Прежде чем подключить две лампочки к одному выключателю, давайте подробно рассмотрим устройство этого коммутационного устройства. Это просто, и разобравшись с конструкцией, вы потом легко справитесь со схемой подключения.

Основным звеном всего механизма является рабочая часть, которая устанавливается непосредственно в гнездо. Выглядит как металлическая конструкция, на ней закреплен привод, с помощью которого устройство включается и выключается. Если рассматривать подробно, то привод, по сути, представляет собой подвижный контакт, который, изменяя свое положение, замыкает или размыкает цепь между двумя неподвижными контактами.

Один из этих неподвижных контактов называется входящим и должен быть подключен к фазному проводу от питающей сети. Второй контакт называется отходящим, он подключается к фазному проводу, идущему к лампочкам. При правильном положении выключателя эти два неподвижных контакта должны быть разомкнуты между собой, прибор считается отключенным, цепь между питающей сетью и светильником отсутствует, лампа не горит. Как только вы нажимаете на кнопку выключателя, подвижный контакт замыкается между двумя неподвижными, через образовавшуюся замкнутую цепь от питающей сети напряжение поступает на светильник, и светильник горит.

В целях безопасности рабочая часть выключателя помещена в корпус из диэлектрического материала (фарфор или пластик).

Вторым компонентом выключателей является защита, это рамка и клавиши, обычно они изготавливаются из пластика. Клавиша закреплена на приводе рабочей части, с ее помощью человек нажимает, тем самым изменяя положение подвижного контакта, и таким образом управляет освещением. Рамка выполняет функцию защиты от случайного прикосновения человека к контактной части выключателя, находящейся под напряжением. Он закрывает и изолирует все это, то есть нет возможности прикасаться к рабочим частям. Рама крепится пластиковыми зажимами или винтами.

Единственное отличие двухклавишного выключателя в том, что он имеет два отходящих контакта. Каждая из них должна быть подключена к фазному проводу одной из двух лампочек.

Схема с двухкнопочным выключателем

Перед подключением проводов к схеме необходимо установить:

• Две лампы на одну лампочку. Например, один на кухне, другой в коридоре.
• Распределительная коробка под потолком (15-30 см ниже потолка). Если в помещении уже есть распределительная коробка, можно использовать ее. Главное, чтобы не было много коммутации и чтобы вам было удобно работать.
• Розетка для двухкнопочного выключателя. Как правило, его устанавливают на расстоянии 90-100 см от уровня пола.
• Провода в канавках должны быть проложены между всеми этими элементами. Обратите внимание, что в случае с двухкнопочным выключателем к нему должен быть подключен трехжильный провод от распределительной коробки.

Теперь нам нужно соединить все это электрически, чтобы напряжение шло от источника питания к лампочкам.

В распределительную коробку приходят две жилы провода от питающей сети — ноль и фаза. Используйте индикаторную отвертку, чтобы определить фазный провод. Используйте отвертку, чтобы коснуться обоих сердечников поочередно. Если коснуться нуля, окно индикатора не загорится. Если окно загорается, значит, вы нашли фазовую жилу. Аккуратно отметьте его клейкой лентой.

Теперь обесточьте свое рабочее место, чтобы установить соединения. Необходимо отключить машину, на которую подается напряжение. Сейчас во многих домах и квартирах монтируются целые щиты, в которых стоят автоматы, отключающие соответственно каждую комнату. Если у вас еще нет этого, то вам придется отключать водяной автомат на квартиру. Проверяем отсутствие напряжения и приступаем к работе.

В розетку вставлены три жилы провода. Зачистите на них изоляционный слой на 1 см (это делается ножом). Подсоедините одну жилу к вводному контакту выключателя, другой ее конец подключите в распределительной коробке к фазному проводу питающей сети. Два других провода подключите к двум отходящим контактам выключателя. Соответственно вторые их концы соедините в распределительной коробке с фазными проводами от одного и второго светильника.

Теперь можно поместить рабочую часть выключателя в подрозетник, закрепить, установить защитную рамку и ключи.

В распределительной коробке будет еще одно подключение, нулевые жилы, идущие от светильников, подключить к нулю от питающей сети.

В держателях светильника два контакта — один боковой для подключения нулевой жилы, и центральный, к нему подключается фаза. Сделайте эти связи.

Проверьте надежность всех контактов, но советуем заизолировать места скрутки после того, как убедитесь в исправности переключателя. Для проверки собранной схемы подать напряжение в квартиру (то есть включить вводной автомат). Оба ключа коммутационного аппарата находятся в выключенном положении, свет на кухне и в коридоре выключен. Нажал одну клавишу — зажегся свет на кухне, включил вторую — зажегся свет в коридоре. Также выключите поочередно первый и второй ключи, погас свет сначала на кухне, потом в коридоре. Все работает правильно.

Снова отключите вводной автомат и заизолируйте скрутки в распределительной коробке изолентой, сверху еще можно надеть ПВХ трубки.

Подробная схема с двойным выключателем рассмотрена в этом видео:

Схема с однокнопочным выключателем



Все абсолютно то же самое, только в этом случае в распределительную коробку приходят четыре двухжильных провода — один от питающей сети, второй от однокнопочного выключателя и два от лампочек.

В коробке выполнены следующие соединения:

• нулевая жила сетевого провода присоединяется к нулевым жилам ламп накаливания;
• фазная жила сетевого провода подключается к жиле, идущей на ввод выключателя;
• жила от отходящего контакта выключателя подключается к двухфазным жилам светильников.

Такое расположение применяется, когда лампы накаливания устанавливаются в разных направлениях. Если в одну сторону, то для экономии провода вторую лампочку можно подключить от патрона первой.

Как видите, ничего сложного нет. Если вы мало-мальски знакомы с электротехникой и физикой, то вы легко сможете подключить две лампочки к одному выключателю самостоятельно.

Сколько лампочек может быть на одном выключателе?

Возможно, вы захотите иметь один выключатель, при нажатии на который загораются все индикаторы. Вы хотите прийти домой, чтобы один выключатель освещал гостиную и коридор. Есть ли способ сделать это, чтобы несколько ламп управлялись одним выключателем?

• Основы проводки выключателя света
  • Проводя
• Освещающие светильники
  • DAISY-Цепные светильники
  • Home Run Lighting Lightring
  • Bulbs v Led Led
  • .
• Ограничения выключателя
• Заключение

Да; один выключатель может включать несколько источников света. Вы можете использовать два способа, чтобы ваш переключатель управлял несколькими источниками света. Наиболее распространенным способом является последовательное подключение осветительных приборов путем их соединения друг с другом и подключения первого прибора к выключателю.

Второй способ управлять всеми источниками света с помощью одного выключателя — подключить их напрямую к выключателю в конфигурации, называемой «домашней». Отключить светильники, которые вам больше не нужны, легко, используя метод «домашнего запуска».

Чтобы выяснить, сколькими источниками света можно управлять с помощью одного выключателя, вам необходимо знать ряд вещей.

Основы подключения выключателей света

Количество ламп в цепи не ограничено. Нагрузка светильников определяет, сколько источников света может вместить цепь. К обычной цепи на 15 А можно подключить до 1400 Вт осветительных нагрузок. Осветительная нагрузка мощностью 1400 Вт может вместить один светильник мощностью 1400 Вт или четырнадцать светильников мощностью 100 Вт.

Электропроводка

Прежде чем приступать к подключению нескольких кабелей к одному коммутатору, необходимо знать, как закрепить один кабель. Типичная домашняя цепь на 120 вольт имеет два проводника и заземление. Один из токопроводящих проводов черный, и именно он передает электричество от источника питания к нагрузке.

Второй провод белый. Белый провод — это обратный провод, который передает нагрузку обратно на источник питания, замыкая цепь. Клеммы переключателя имеют только черные провода, поскольку переключатель прерывает горячую ветвь цепи. Клеммы латунные.

Черный провод от источника питания подключен к одной из латунных клемм, известной как линейная клемма. Затем вы подключаете другой черный провод, идущий к светильнику, к клемме нагрузки. При подключении черных проводов у вас остается два белых кабеля.

Белые провода присоединяются к обратному пути, по которому нагрузка обходит коммутатор. Вы соединяете белые кабели, скручивая их открытые концы, а затем навинчивая на них колпачок. Перед выполнением любой проводки убедитесь, что вы выключили автоматический выключатель, чтобы избежать поражения электрическим током. Также, прежде чем прикасаться к проводам, используйте тестер напряжения.

Осветительные приборы

Гирлянда – Светильники с цепочкой

Гирляндное подключение отличается от последовательного подключения светильников. Лампы, соединенные последовательно, гаснут, когда одна из них выходит из строя. При гирляндном подключении для крепления осветительных приборов используется параллельная проводка. Также используется стандартное электрическое цветовое кодирование, что упрощает использование метода последовательного подключения.

Если вы добавляете одну установку, вам понадобится дополнительный кабель, совместимый с вашим устройством. Скорее всего, вы протянете этот провод по чердаку. Единственное, что вам нужно сделать, это добавить черные кабели к двум другим черным проводам и повторить тот же процесс с заземляющим и белым проводами.

Может возникнуть необходимость в больших колпачках для проводов, так как количество кабелей в каждом наборе увеличивается с двух до трех. Процедура подключения другого прибора к уже добавленному аналогична процедуре добавления одного прибора в первый раз.

Теперь, когда вы знаете, как добавлять осветительные приборы к выключателю, вы можете продолжать добавлять новые приборы до тех пор, пока не достигнете предела отключения тока, потребляемого цепью.

Светильник бытовой

Причин для подведения проводов от многих лампочек к одному выключателю в основном две. Первая причина – удобство. Вам нужен переключатель, к которому проще всего получить доступ для управления несколькими источниками света. Другая причина заключается в том, что проводка не является постоянной, и вам нужен простой способ отключить новый свет, когда возникнет необходимость.

При использовании домашнего осветительного прибора, чтобы один выключатель управлял несколькими источниками света, отходящий горячий кабель подключается к клемме нагрузки выключателя. Лучший способ сделать это соединение — использовать косичку.

Метод косички означает, что вы используете 6-дюймовый запасной черный провод, чтобы скрутить вместе все черные провода, подключенные к приборам. После того, как вы скрутите черные провода вместе, на разъемное соединение навинтите колпачок.

Используйте тот же процесс для подключения кабелей заземления к клеммам заземления. Что касается белых проводов, то косичка не нужна. Единственное, что вы делаете, это скручиваете их полностью, а затем закрываете их. Домашняя проводка может стать громоздкой, если к одному выключателю подключено более двух ламп. Вам также может понадобиться большая электрическая коробка для хранения всех кабелей.

Теперь, когда мы рассмотрели способы подключения нескольких ламп к одному выключателю, вам, вероятно, интересно, сколько ламп может быть на одном выключателе в зависимости от типа используемых ламп.

Лампы компактных люминесцентных ламп v Светодиодные лампы

Каждая светодиодная лампа или лампа компактных люминесцентных ламп обычно излучает такое же количество света, что и лампа накаливания мощностью 60 Вт, а потребляемый ею ток составляет 10 Вт или менее. Следовательно, потребляемый ток составляет 1/12 ампера. Таким образом, 15-амперная схема может управлять 180 или более светодиодными или компактными люминесцентными лампами.

Встраиваемые светильники

Встраиваемые светильники обеспечивают привлекательное окружающее освещение комнаты. Встраиваемые светильники крепятся за потолком, и для того, чтобы комната была хорошо освещена, нужно больше одного светильника. Количество ламп, которые может разместить один выключатель, зависит от ряда факторов.

Эти факторы включают форму и размеры помещения, ширину канистры и мощность лампы. Количество ламп, которые вы можете добавить в цепь, также определяется номиналом выключателя.

Расстояние между светильниками

Правильное расположение встроенных ламп обеспечивает равномерное освещение каждой части пола. Поскольку каждая лампочка обеспечивает конус света, идеальная настройка должна позволять конусам перекрываться. Чтобы световые конусы перекрывались, необходимо соблюдать несколько факторов.

Эти факторы включают высоту потолка, мощность лампы и диаметр отверстия светильника. Общее правило заключается в том, что вы можете разделить высоту потолка на два и использовать полученное число для размещения лампочек. Например, для комнаты высотой 8 футов стандартный интервал будет равен 4 футам.

Направление света встроенных ламп

Неправильное использование встроенных ламп или чрезмерное их использование приводит к плохому качеству света, который они излучают. Когда вы выстраиваете источники света в ряд, создается узор линии обзора, и этот эффект не привлекает глаз.

Лучше всего размещать встраиваемые светильники в неравномерном порядке. Старайтесь не размещать источники света слишком близко друг к другу, так как это может привести к слишком яркому освещению. Однако, если используемые вами светильники являются направленными, вам может потребоваться разместить их ближе, чем всенаправленные светильники, чтобы получить хороший световой эффект в комнате.

Ограничения выключателя

Основным ограничением на количество встроенных светильников, которыми может управлять один выключатель, является номинал автоматического выключателя, управляющего цепью. Каждая лампа накаливания или галогенная 60-ваттная лампа потребляет около 1/2 ампера, и, следовательно, стандартное освещение с 15-амперным выключателем может управлять 30 лампами.

Говоря о светодиодах и КЛЛ, используемых во встраиваемых светильниках, мы упомянули, что они излучают свет, аналогичный 60-ваттной лампе накаливания. Пусковой ток для светодиодных ламп обычно составляет 20 ампер при 240 В переменного тока. Таким образом, 15-амперная цепь может безопасно вместить 180 или более светильников, использующих светодиодные или компактные люминесцентные лампы.

Под «обычными лампочками» мы обычно подразумеваем лампы накаливания мощностью 60 Вт. Цепь с валютой 120 вольт и 15 ампер обеспечивает 1800 Вт. Это означает, что выключатель на 15 ампер может вместить до 30 ламп накаливания.
