Устройство узо и его подключение: правильное подключение УЗО дома, в квартире

alexxlab

Схема подключения УЗО и автоматов

Чтобы защитить людей от поражения электротоком в электрических щитках устанавливаются автоматы и устройства защитного отключения. Эффективность работы защиты повышает специальная схема подключения УЗО и автоматов, предполагающая их совместное использование. Для того, чтобы правильно подключить защитные устройства, нужно знать характеристики проводов и кабелей электрической сети, а также суммарное значение мощности установленных приборов и оборудования.

Содержание

Установка УЗО в квартире

Принцип работы устройства защитного отключения состоит в сравнении потенциалов дифференциального тока, проходящего через него. С этой целью значение потенциала постоянно измеряется на входе и выходе прибора. В нормальном состоянии векторные токи, проходящие в обоих направлениях по фазному и нулевому проводу, будут равны нулю.

В однофазных схемах электросетей такие измерения выполняются на двух проводниках, а в трехфазных их количество увеличивается на число фаз. Нужно знать принцип действия, перед тем как подключить УЗО в квартире и ввести его в эксплуатацию. Срабатывание защитного устройства произойдет в том случае, когда возникнет разница между входящим и выходящим током.

Для определенных видов оборудования это различие может быть ограничено определенными рамками. В некоторых случаях диапазон разницы потенциалом устанавливается произвольно, в разумных пределах. Сравнение токов производится дифференциальным трансформатором, входящим в состав защитного устройства.

Помимо утечки тока прибор срабатывает в следующих случаях:

  • Повреждена внешняя изоляция или проводники контактируют с заземленным корпусом.
  • Поменялись местами заземляющий и рабочий нулевой, а также фазный и нулевой проводники, после чего произошло касание их под напряжением.
  • Обрыв нулевого рабочего проводника, расположенного до и после защитного устройства.

Для решения проблемы, как подключить УЗО в щитке используется два провода. Первый проводит ток к нагрузке, а второй отводит ток от потребителя по внешней цепи. При появлении утечки возникает разница токов. Далее, сопоставляется фактическая утечка и ее допустимая величина. Если полученная разница будет выше номинального показателя, предусмотренного параметрами УЗО, то в этом случае срабатывает функция аварийного отключения. Таким образом, прибор защищает всю сеть, имеющуюся в квартире.

При выборе УЗО необходимо обращать внимание на его технические характеристики. Если в квартире проложена двухфазная электрическая сеть с напряжением 220 вольт, то вполне подойдет двухполюсное УЗО, в котором имеется фаза и ноль. Если же цепь состоит из трех фаз, тогда используется четырехполюсное устройство. Кроме того, необходимо учитывать значение тока отсечки, а также номинального и дифференциального тока. Эти показатели влияют на нормальную работу УЗО и своевременное отключение цепи.

Как подключить УЗО и автоматы в квартире

Для того, чтобы включить защитное устройство в общую цепь необходимо соблюдать определенный порядок действий. Подключение следует начинать с монтажа защитного устройства. Крепление УЗО производится с помощью встроенной DIN-рейки, расположенной в электрическом щитке. Защитное устройство удерживается с помощью тыльных защелок в специальных перфорированных отверстиях. Маркировка верхних и нижних клемм проводов фазы и нуля производится соответствующими буквами L и N. Вводный силовой кабель подключается сверху, а вывод к потребителям – снизу.

Схема подключения УЗО и автоматов осуществляется следующим образом:

  • Вначале производится соединение вводного автомата и наружного силового кабеля. При выборе автомата учитывается максимальный ток в соответствии с предполагаемыми нагрузками в конкретной квартире.
  • Далее устанавливается счетчик расхода электроэнергии. Через него происходит дальнейшая передача напряжения к верхним клеммам защитного устройства.
  • Из нижних клемм УЗО отходят кабели, соединяющиеся с нагрузками. Обязательным условием нормального функционирования защитного устройства является правильное соединение фазных и нулевых проводов.
  • Далее можно выполнять совместное подключение автоматов и УЗО.

Отдельно подключаются автоматы, предназначенные для защиты техники с большой мощностью. В данной схеме УЗО и автоматические выключатели соединяются между собой соответствующими фазными и нулевыми кабелями.

Подключение УЗО в двухфазную сеть

Основной целью УЗО является отключение техники и оборудования при утечке на корпус электрического тока. Эти приборы часто используются в старых домах и квартирах с двухфазной цепью и отсутствием заземления. В таких случаях правильное подключение УЗО зависит от разводки имеющейся электрической сети.

В первом варианте устанавливается одно защитное устройство, обеспечивающее одноуровневую защиту. Для этого подбирается УЗО с высокой мощностью из расчета общей нагрузки всех имеющихся потребителей. Выходные клеммы УЗО соединяются с автоматическими выключателями, после чего электрический ток подается на розетки, выключатели и к другим потребителям.

Данная схема подключение автомата и УЗО отличается простотой и компактностью. Она полностью компенсирует отсутствие обычного заземления. Однако, при выходе из строя любого электроприбора, подача электроэнергии полностью прекращается. Такая одноуровневая защита может устанавливаться отдельно для потребителей большой мощности, чтобы своевременно отключить в случае аварии. Как правило, в подобной схеме применяется УЗО двухполюсное на 15 ампер.

В другом варианте, использование многоуровневой защиты предусмотрено для каждого отдельного участка. Данная схема применяется совместно с заземлением. Несмотря на высокую стоимость и сложность подобных систем, они обладают серьезным преимуществом, делая автономным каждый участок. В этом случае отключается только одно устройство, а все остальные приборы продолжают нормально работать.

Таким образом, схема подключения УЗО и автоматов, обеспечивает нормальную работу всех приборов и оборудования, надежно защищает людей от поражения электротоком.

Как подключить группы УЗО с автоматами

В процессе эксплуатации сами устройства защитного отключения требуют защиты от перепадов напряжения, коротких замыканий и последствий их негативного воздействия. Решить эту проблему возможно путем установки в электрическую цепь автоматических выключателей. Поэтому вопрос, как подключить УЗО и автоматы в том числе в электрощитке, приобретает особую актуальность. Использование дополнительной защиты усиливает электробезопасность при пользовании мощной бытовой техникой и оборудованием.

Представленная схема вполне подходит для монтажа средств защиты в распределительном щитке. Заземляющий проводник РЕ обозначен линией желто-зеленого цвета. Пунктирные зеленые линии соответствуют заземляющим кабелям, используемым при подключении сложных бытовых устройств. Как правило с УЗО используется несколько автоматов. Поэтому сумма токов автоматических выключателей должна быть равной сумме токов защитных устройств.

Подключение УЗО и автоматов рекомендуется выполнять по определенным правилам:

  • УЗО следует устанавливать перед автоматическим выключателем.
  • При однофазном подключении провод питания всегда подводится к верхней клемме. Установка питающего провода снизу приведет к поломке устройства.
  • Подключение УЗО в двух- или трехфазную сеть осуществляется по отдельным схемам, используя варианты с заземлением и без заземления.
  • Во время подключения электрическая сеть должна быть полностью обесточена.
  • Узо с низкими номиналами, предназначенными для отдельных линий, нельзя устанавливать в общую сеть. Под влиянием перегрузок повышается вероятность утечек тока и коротких замыканий.
  • Подключенное защитное устройство нужно обязательно протестировать. С этой целью включается автомат, на котором создается определенная нагрузка. Если подключенный электроприбор не вызывает каких-либо изменений, значит электромонтажные работы выполнены правильно.

Как правильно подсоединить УЗО

Многие домашние мастера задумываются над вопросом, как правильно подключить и как расключить УЗО, не допустив при этом серьезных ошибок. Очень часто после монтажа работа защитного устройства происходит с нарушениями. Оно периодически отключается без видимых причин, когда утечки тока отсутствуют, а нагрузка находится в пределах нормы. Некоторые пользователи считают неисправным само устройство и покупают новый прибор.

Однако часто проблема заключается вовсе не в устройстве, а в неправильном монтаже и других ошибках, допущенных при подключении. Наиболее распространенной ошибкой считается соединение нулевого рабочего проводника с открытыми частями электроустановок. Ложное срабатывание происходит и при его соединении с нулевым защитным проводником. В некоторых случаях нагрузка ошибочно подключается к нулевому рабочему проводнику. В этом случае для УЗО ток нагрузки становится дифференциальным, что приводит к незапланированному срабатыванию устройства.

Особое внимание следует проявлять при подключении двух защитных устройств и более. Необходимо проверять выходные провода, избегать лишних перемычек и других неправильных соединений.

для чего нужен, схема подключения в трехфазную и однофазную сеть с заземлением и без своими руками + видео

Современные методы защиты человека от поражения электрическим током в бытовой электрической сети предусматривают установку УЗО. Правильность его работы и надёжность защиты зависит от правильно подобранного устройства и качества монтажа.

Содержание

  • 1 Для чего необходимо УЗО

  • 2 Принцип работы устройства

  • 3 Как подобрать

  • 4 Схема подключения УЗО

      • 4.0.1 Принцип монтажа УЗО в двухпроводной электросети

    • 4.1 Видео: схема монтажа УЗО

      • 4.1.1 Схема подключения УЗО в трёхпроводной (трёхфазной) электрической цепи

  • 5 Ошибки при установке и подключении УЗО

    • 5. 1 Видео: ошибки при подлючения защитного устройства

Для чего необходимо УЗО

Для понимания принципа работы УЗО и особенностей его монтажа следует рассмотреть ряд основных моментов.

Прежде всего, нужно понимать, что использование в быту большого количества электроприборов приводит к увеличению опасности попадания человека под действие электричества. Поэтому формирование защитных узлов, оберегающих от этого опасного фактора, является необходимостью в современных жилых помещениях. Само Устройство Защитного Отключения — это элемент системы защиты, и функционально имеет несколько назначений:

  • В случае замыкания в проводке УЗО защищает помещение от возгорания.
  • В момент попадания человеческого тела под действие электротока УЗО отключает питание во всей сети или конкретного электроприбора для выполнения защиты (локальное или общее отключение зависит от позиции установки УЗО в системе питания).
  • А также УЗО отключает питающую цепь, когда происходит повышение тока в этой цепи на определённую величину, что также является функцией защиты.

Конструкционно УЗО — это аппарат, имеющий функцию защитного отключения, внешне схожий с выключателем автоматом, но имеющий другое назначение и функцию проверочного включения. Крепление УЗО выполнено с применением стандартного разъёма дин-рейки.

Исполнение УЗО бывает двухполюсным — стандартная двухфазная электрическая сеть переменного тока 220В.

Такое устройство подходит для установки в помещениях стандартной постройки (с электрической проводкой, выполненной двухжильным проводом). Если квартира или дом оборудованы проводкой с тремя фазами (современные новостройки, промышленные и полупромышленные помещения), то в этом случае используется УЗО с четырьмя полюсами.

Двухполюсное и четырёхполюсное исполнение

На самом устройстве нанесена схема его подключения и базовые характеристики прибора.

  • Серийный заводской номер аппарата, фирма производитель.
  • Максимальная величина тока, при котором УЗО работает длительное время и выполняет свои функции. Эта величина называется номинальным током устройства, измеряется он амперами. Она обычно соответствует стандартизированным токовым величинам электроприборов. Обозначен на панели прибора как In. Эта величина устанавливается благодаря учёту сечения провода и конструкционного выполнения контактных клемм УЗО.

  • Стандартизированные величины тока (6, 16, 25, 32, 40, 63, 80, 100, 125 А).

  • Ток отсечки УЗО. Правильное название — номинальный отключающий дифференциальный ток. Измеряется он в миллиамперах. На корпусе прибора обозначен — I∆n. Указанное значение показателя тока утечки вызывает срабатывание защитного механизма УЗО. Срабатывание происходит, если все остальные параметры не достигают аварийных значений и монтаж выполнен правильно. Параметр тока утечки определяется стандартными величинами.

  • Стандартизированные величины тока утечки (6, 10, 30, 100, 300, 500 мА)

  • Величина номинального дифференциального тока, не приводящего к аварийному выключению УЗО, работающему в нормальных условиях. Правильно называется номинальный не отключающий дифференциальный ток. Обозначен на корпусе — In0 и соответствует половине значения тока отсечки УЗО. Этот показатель охватывает диапазон значений тока утечки, во время появления которого происходит аварийное срабатывание устройства. Например, для устройства УЗО, имеющего ток отсечки 30 мА значение не отключающего дифф.тока будет составлять 15 мА, а аварийное выключение УЗО произойдёт во время образования в сети тока утечки величиной, соответствующей диапазону от 15 до 30 мА.
  • Значение напряжения работающего УЗО составляет 220 или 380 В.
  • На корпусе также обозначено наибольшее значение тока КЗ, в момент образования которого УЗО продолжит работать в исправном состоянии. Такой параметр называется номинальный условный ток короткого замыкания, обозначается как Inc. Эта токовая величина имеет стандартизированные значения.

  • Расчётная стандартизированная величина токов короткого замыкания составляет 3000, 4500, 6000, 10 тыс. А.

  • Показатель номинального времени отключения устройства. Этот показатель обозначается как Tn. Время, которое он описывает — это промежуток от момента образования в цепи дифференциального отключающего тока до момента времени, в который произошло полное гашение электрической дуги на силовых контактах устройства УЗО.

Кроме всего, на панели УЗО наносят обозначения температурного диапазона работы устройства, нумерацию и назначение клемм, обозначение выключателя (вкл/выкл).

Пример обозначений:

Пример обозначения основных характеристик устройства

Принцип работы устройства

В случае возникновения тока утечки в проводке помещения, на отходящих и приходящих клеммах УЗО появляется разность показателей токов. В этот момент защитный предохранитель устройства сопоставляет величину тока утечки с номинально допустимой и заставляет устройство срабатывать в случае превышения допустимой величины. Происходи так называемое аварийное выключение.

Время отключения УЗО составляет от 0,05 до 0,2с. Ни в коем случае оно не должно быть больше чем 0,3с. Более длительное время отключения приводит к тяжёлым последствиям влияния электротока на человеческий организм.

Графический пример работы УЗО во время образования в сети тока утечки. Ток на выходе из УЗО больше по своей величине чем ток на входе. Баланс нарушен, вследствие чего размыкается контакт.

Принцип работы устройства

Следует помнить, что УЗО реагирует лишь на возникновение токов утечки на участке цепи, расположенном после УЗО. При возникновении утечки на участке до УЗО, оно не выполнит своей функции.

Пример действий устройства при возникновении утечки в цепи, приходящей к УЗО. В этом случае баланс токов на входе и на выходе устройства не нарушается, устройство не работает:

Реакция устройства на возникновение утечки на различных участках цепи

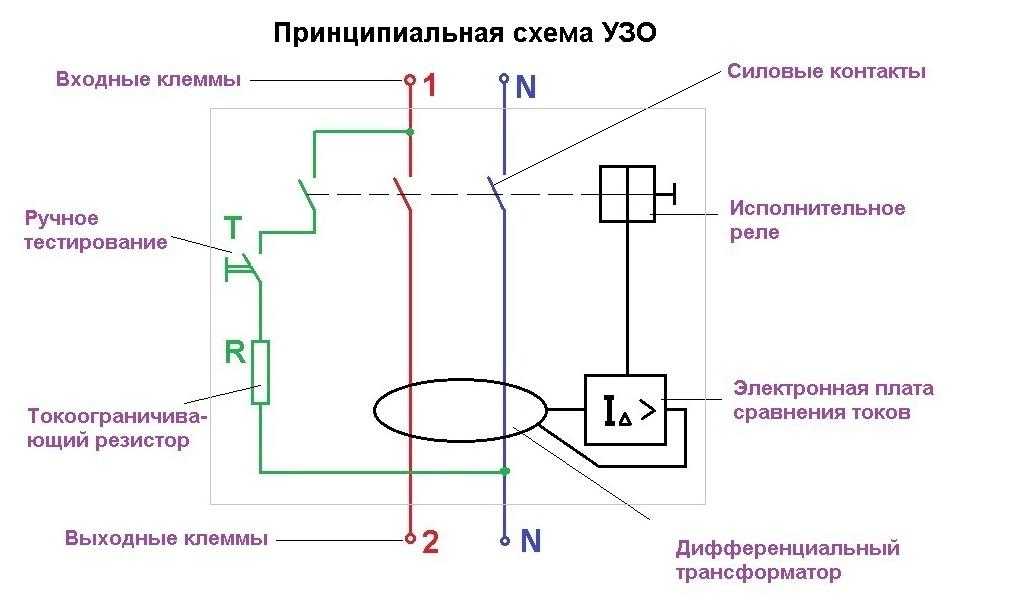

Основной конструктивный элемент УЗО выполнен в виде трансформатора тока 1. Трансформатор тока выполнен на тороидальном ферромагнитном сердечнике. Трансформатор тока имеет три обмотки. Две из этих обмоток имеют различное направление. Одна запитана от фазного провода L3, а другая от нулевого N. Третья же обмотка 2 является обмоткой управления. По фазовой обмотке проходит ток I1, а по нулевой ток I2 (к электрооборудованию и от него соответственно). Обмотка катушки управления в нормальном рабочем режиме находится без наведённого напряжения.

В нормальном рабочем режиме ток, проходящий в двух первичных обмотках, направлен противоположно, но одинаков по своим величинам. В это время на трансформаторном сердечнике возникают два магнитных потока, которые имеют противоположное направление и, вследствие этого, компенсируются. Суммарный (полный) магнитный поток в любое время равен значению ноль (Ф1 + Ф2 = 0).

В момент прикосновения человека к проводнику под напряжением, в фазном проводнике будет протекать ток отличный по своей величине от тока, текущего по нулевому проводнику. Нарушается баланс токов и баланс магнитных полей в токовом трансформаторе УЗО. Протекающий по фазовому проводу ток больше, так как к величине номинального тока I1 прибавляется ток утечки I. Для трансформатора такой ток дифференциальный — отличный от номинального. При нарушении баланса магнитных потоков в трансформаторе, общий магнитный поток приобретает величину, отличающуюся от нуля (Ф1 + Ф2 ≠ 0). Согласно физическим законам, такой магнитный поток создаёт электроток в проводнике обмотки управления 2 трансформатора тока УЗО 1. Ток, достигнув значения, необходимого для работы отключающего реле 2, отключает контактный механизм УЗО. Вследствие этого электроприбор, находящийся после УЗО, оказывается обесточенным. А также вся электрическая цепь, подводящая питание к потребителю, остаётся без напряжения. Человек, прикоснувшийся к любому участку такой цепи, оказывается спасённым от действия электрического тока благодаря работе УЗО.

Принцип работы УЗО

Как подобрать

Первый параметр, по которому выбирается УЗО — это тип проводки в помещении, где будет установлено устройство. Для помещений с двухфазной электропроводкой напряжением 220 В подойдёт УЗО с двумя полюсами. В случае трёхфазной проводки (квартиры современной планировки, полупромышленные и промышленные помещения) следует устанавливать четырёхполюсное устройство.

Для монтажа правильной схемы защитных устройств понадобятся несколько защитных устройств различного номинала. Разница будет заключаться в месте их установки и типе защищаемого участка цепи.

Подбор УЗО нужно производить с учётом определённых электрических параметров в домашней электрической сети, а именно:

  • Ток отсечки УЗО должен быть больше чем наибольший потребляемый в помещении (квартире) ток на 25%. Величину максимального тока можно узнать в коммунальных структурах, обслуживающих помещение (ЖЭК, энергослужба).
  • Номинальный ток УЗО, его следует выбирать с запасом по отношению к номинальному току выключателя автомата, защищающего участок цепи. Например, если автоматический выключатель рассчитан на ток 10 А, то УЗО следует выбрать с током 16А. Следует учитывать, что УЗО защищает исключительно от утечки, а не от перегруза и короткого замыкания. Исходя из этого обязательным требованием является монтаж автоматического выключателя в участке цепи совместно с УЗО.
  • Дифференциальный ток УЗО. Значение тока утечки, в момент появления которого устройство выполнит аварийное выключение питания сети. В бытовых помещениях для обеспечения защиты нескольких потребителей (группа розеток, группа светильников) выбирают УЗО с уставкой дифференциального тока 30 мА. Выбор устройства с меньшей уставкой чреват частыми ложными выключениями УЗО (в сети любого помещения всегда присутствуют утечки тока, даже во время минимальной нагрузки). Для групп или одиночных потребителей, находящихся в условиях повышенной влажности (душевая кабина, посудомоечная машина, стиральная машина), следует монтировать УЗО со значением дифференциального тока 10 мА. Условия работы во влажном помещении считаются особенно опасными, с точки зрения электробезопасности. Не нужно устанавливать одинарное УЗО на множество групп потребителей. Для небольших помещений допустима установка одного УЗО с током уставки 30 мА на вводном щитке электросети. Но при такой установке, во время аварийного срабатывания, УЗО отключит электроэнергию во всей квартире. Правильно будет установить УЗО для каждой группы потребителей и вводное устройство с наибольшим током уставки. (Подробнее схема расстановки защитных устройств рассмотрена ниже).
  • А также УЗО выбирается согласно типа дифференциального тока. Для сетей переменного тока производятся устройства с маркировкой (АС).

Схема подключения УЗО

Принцип монтажа УЗО в двухпроводной электросети

В помещениях старой планировки используется двухпроводная проводка (фаза/ноль). Заземляющий проводник при такой схеме отсутствует. На эффективную работу УЗО отсутствие проводника заземления повлиять не может. Двухполюсное УЗО, смонтированное в помещении с таким типом проводки будет работать правильно.

Отличие монтажа УЗО с заземлением и без заключается лишь в принципе отключения устройства. В цепи с заземлением прибор сработает в момент появления в сети тока утечки, а в цепи без заземления — в момент касания человека к корпусу прибора, оказавшегося под действием утечки тока.

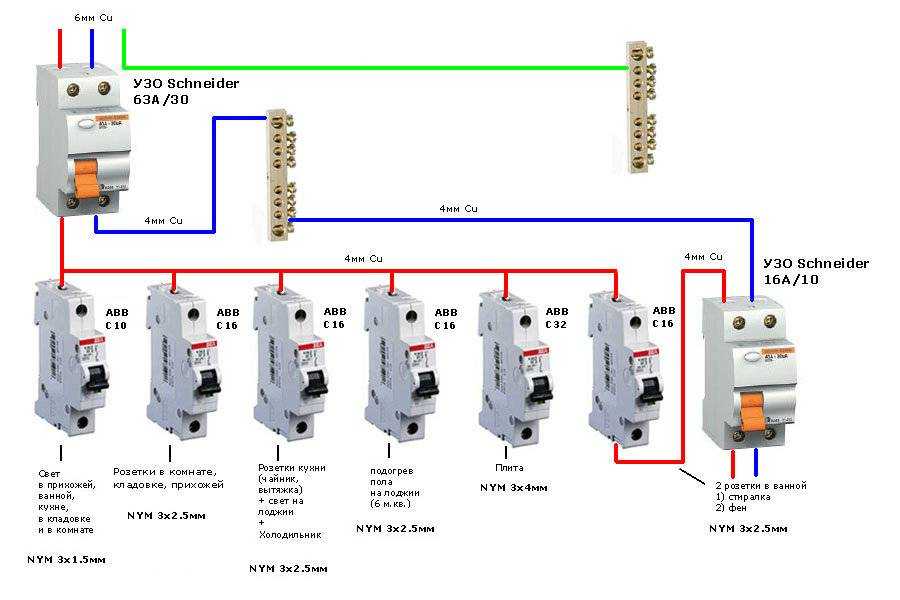

Пример установки УЗО в квартире с однофазной двухпроводной электросетью (схема):

Вариант для квартиры с двухпроводной проводкой

Указанная схема также пригодна для одной группы потребителей. Например, для кухонного электрооборудования и освещения. В этом случае после вводного автоматического выключателя устанавливается УЗО, которое защищает участок цепи и электроприборы, находящиеся после него.

Для двухпроводной электрической сети многокомнатной квартиры предпочтительнее устанавливать вводное УЗО после вводного автоматического выключателя, а от вводного УЗО разветвлять проводку на все необходимые группы потребителей с учётом их мощности и места установки. На каждую группу потребителей при этом устанавливается УЗО с меньшей уставкой дифференциального тока чем у вводного УЗО. Каждое групповое УЗО комплектуется автоматическим выключателем в обязательном порядке, это нужно для защиты от тока короткого замыкания и перегруза электрической сети и самого УЗО.

Пример схемы электрической проводки для многокомнатного жилого помещения, которая защищена устройствами защитного отключения приведён на рисунке:

Вариант для многокомнатного помещения

Ещё одним преимуществом установки вводного УЗО является его противопожарное назначение. Такой прибор контролирует наличие максимально возможных величин тока утечки на всех участках электрической цепи.

Стоимость монтажа такой многоуровневой системы защиты выше, чем у системы с одним УЗО. Несомненным преимуществом многоуровневой системы является автономность работы каждого защищённого участка цепи.

Для объективного понимания процесса правильного подключения УЗО в двухпроводной электрической цепи приведён видеоролик.

Данное видео найдено на интернет-ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Видео: схема монтажа УЗО

Схема подключения УЗО в трёхпроводной (трёхфазной) электрической цепи

Такая схема является самой распространённой. В ней используется четырёхполюсное УЗО, а сам принцип сохраняется, как и в двухфазной цепи с использованием двухполюсного УЗО.

Приходящие четыре провода, три из которых фазные (А, В, С) и нулевой (нейтраль) присоединяются к входным клеммам УЗО, согласно нанесённой на устройство маркировки клемм (L1, L2, L3, N).

Схема подключения проводов

Аналогичная схема правильного подключения проводов к устройству находится в паспорте УЗО либо нанесена непосредственно на корпус изделия.

Расположение нулевой клеммы может отличаться на УЗО различных производителей. Важно соблюдать правильность подключения на входе и на выходе из устройства, от этого зависит корректная работа УЗО. В остальном, порядок подключения фаз на работу УЗО не влияет.

Подключение в трёхфазной сети

Важно помнить, что номинальные рабочие токи трехфазных УЗО имеют относительно большие значения. Такие устройства имеют больше противопожарное назначение, а для защиты человека от поражения электрическим током используют отдельные УЗО с меньшим номиналом для каждого участка цепи.

Для объективного понимания схемы подключения УЗО в трёхфазной цепи приведена схема — пример.

Многоуровневая защита

Из схемы видно, что разветвлённая электрическая цепь после вводного четырёхполюсного УЗО выполнена подобно двухпроводной схеме подключения УЗО. Так же как и в предыдущем примере, каждый участок цепи защищён устройством УЗО от токов утечки, а автоматическим выключателем от токов короткого замыкания и от перегруза в сети. В этом случае используются однополюсные автоматические выключатели. Через них подключён лишь фазный провод. Нулевой провод подходит к клемме УЗО, минуя автоматический выключатель. Соединять нулевые проводники в общий узел после выходов из УЗО не нужно, это приведёт к ложным срабатываниям устройств.

Вводное УЗО в этом случае имеет рабочий номинал тока 32 А, а УЗО на отдельных участках номиналы по 10 — 12 А и уставки дифференциального тока по 10 — 30 мА.

Ошибки при установке и подключении УЗО

Типичные ошибки при подключении защитных устройств УЗО:

  • Как указывалось выше, соединение нулевых проводников в общий узел после выхода их из УЗО. Это провоцирует неправильную работу устройства. Чтобы проверить правильность сборки схемы, необходимо подключить к розетке (цепь которой защищает УЗО) электроприбор и проследить за работой УЗО. Если оно не выбивает, значит, монтаж выполнен правильно.
  • Ошибкой является соединение нейтрального и заземляющего проводников. В этом случае УЗО не сможет реагировать на разницу токов в нейтральном проводнике. Такое выполнение схемы чревато частым отключением электроэнергии и опасностью оказаться под напряжением при неработающем заземляющем контуре.
  • Подключение к нейтральному проводу УЗО заземляющих проводников розеток также является ошибкой. Такие действия чреваты опасностью оказаться под действием напряжения. А также эта схема может спровоцировать короткое замыкание.

Для большей наглядности приведён видеоролик на тему типичных ошибок при самостоятельном монтаже УЗО.

Данное видео найдено на интернет-ресурсе Youtube, используется исключительно в ознакомительных целях и не является рекламой.

Видео: ошибки при подлючения защитного устройства

Несомненно, безопасность человека — приоритет в работе любого оборудования, особенно электрического. Реализация безопасных схем питающих электросетей зачастую непосильная задача для неквалифицированного человека. Если решение по монтажу защитных элементов электросети принято, но остаются сомнения, то лучше обратиться к профессионалам. Ведь от качества монтажа напрямую зависит правильная и безопасная работа любого электрооборудования.

  • Автор: Дмитрий Гаврюк
