Как подсоединить вентилятор в ванной: обзор схем и советы по проведению монтажа

обзор схем и советы по проведению монтажа

Бывает, примешь горячую ванну или душ, распаришься, расслабишься – самое время привести себя в порядок. Подходишь к зеркалу – а оно полностью запотевшее, и даже полотенце не может его осушить. Либо в туалете подолгу сохраняется запах от предыдущего посетителя или навязчивого освежителя воздуха. Знакомые ситуации? Решить такие проблемы поможет подключение вытяжного вентилятора в ванной и туалете, общего или двух отдельных.

Пренебрегать качеством вентиляции санузла не стоит, ведь это вопрос не только удобства, но и безопасности. Со временем вдоль ванной, по углам и в швах между кафелем заводятся плесень и грибок, опасные для здоровья человека. Полностью вывести их зачастую возможно только при капитальном ремонте, так что приобретение и установка вытяжного вентилятора окупаются с лихвой, предупреждая подобные проблемы.

В этой статье мы расскажем, как организовать систему принудительной вентиляции санузла, на что обратить внимание при покупке оборудования, как всё установить и подключить самостоятельно. Рассмотрим варианты схем подключения, подходящие для разных моделей вентиляторов и условий использования, а также дадим несколько полезных советов о вентиляции в ванной и туалете.

Содержание статьи:

Выбор вентилятора и способа запуска

На рынке представлено множество , в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли , функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух

Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления

Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его , а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте .

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.

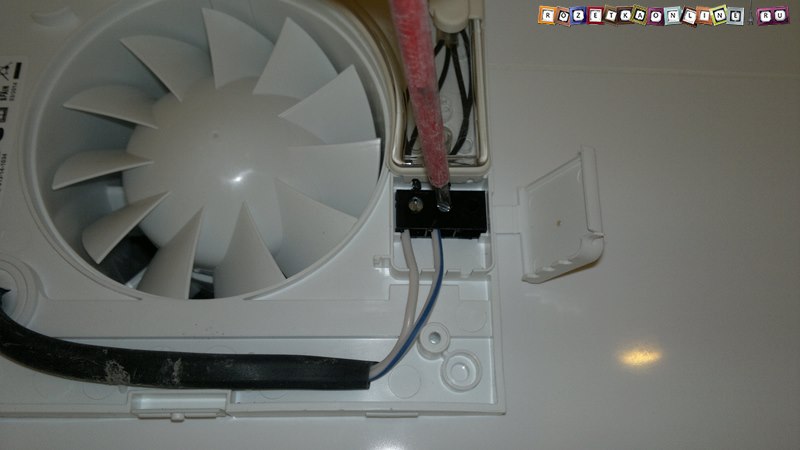

6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка .

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Распространенные ошибки и дополнительные советы

Ошибки подключения вентилятора могут стать причиной не только некорректной работой вытяжки, но и короткого замыкания или пожара. Не забывайте, что санузел – помещение с высокой влажностью, а значит – особенно опасное для электроприборов и проводки.

Чтобы с первой попытки обустроить вентиляцию без ошибок, учитывайте такие советы:

1. Чем меньше изгибов и проще конструкция вентиляционного канала, тем лучше тяга.
2. При единой системе вентиляции раздельного санузла воздух должен двигаться из ванны в туалет, а не наоборот.
3. Для всех соединений проводов используйте , а не изоленту.
4. Зачищайте ровно такую часть провода, какая зайдёт в клеммник.
5. Проверьте наличие противомоскитной сетки в вентиляторе. Если вдруг её нет – добавьте, ведь комары и другие насекомые отлично себя чувствуют в тёплых влажных вентиляционных шахтах.
6. В частном доме обязательно утепляйте часть вентиляционного канала или шахты, проходящие через неотапливаемые помещения. В противном случае в холодную погоду тяги не будет.
7. Не пренебрегайте заземлением для металлических вентиляторов.

Кроме того, чтобы вентилятор не мешал естественной вентиляции, когда он отключен, можно использовать сдвоенные прямоугольные решетки, с отверстием под вентилятор вверху и обычной решеткой под ним.

Подключая питание вентилятора, не перепутайте контакты: N – ноль, T или LT– таймер, фаза от выключателя, L или Line – фаза напрямую из коробки

Если возможности установить двойную решетку нет, сохранить естественную вентиляцию можно, подставив пенопластовые ножки 1 – 2 см под уголки корпуса, в местах крепления саморезами. Как правило, вентиляционное окно квадратное, а корпус вентилятора – круглый, и этих зазоров вполне достаточно для циркуляции воздуха.

Учтите, что даже идеально установленный и достаточно мощный вентилятор будет работать неэффективно, если нет достаточной приточной вентиляции. Обычно её обеспечивает щель 1,5–2 см под дверью в санузел, но для красоты её можно заменить специальной решеткой, которая врезается в нижнюю часть двери.

Также позаботьтесь о том, чтобы свежий воздух вообще попадал в жильё, ведь после установки пластиковых окон и новых дверей, утепления стен и бетонной стяжки на полу квартира оказывается герметично закупорена, как термос.

Кроме того, вытяжному вентилятору может понадобиться чистка. Поэтому рекомендуем ознакомиться также с пошаговой инструкцией по разборке и чистке устройства. Подробнее – переходите по .

Выводы и полезное видео по теме

Сооружение вентиляционного канала для автономной вентиляции туалета и ванной при наличии лишь одной шахты наглядно показано на этом видео:

Подключение простого вентилятора подробно описано здесь:

Подводя итог можно сказать, что самостоятельно обустроить эффективную систему вентиляции в квартире вполне возможно, но нужно быть внимательным и заранее всё тщательно продумать. Если же вы в своих силах не уверены, поручите дело специалисту, ведь ошибки в работе с электропроводкой могут привести к печальным последствиям.

А приходилось ли вам устанавливать вентилятор в ванной или туалете? Пожалуйста, расскажите, какой схемой подключения воспользовались вы и были ли сложности в монтаже? Оставляйте свои комментарии, делитесь опытом – блок для связи расположен под статьей.

Принудительная вентиляция в ванной комнате и туалете, как сделать

Воздухообмен ванной комнаты и туалета необходимо предусмотреть перед началом ремонта. Это обеспечит здоровый микроклимат помещения и предотвратит появления грибка и плесени. Комнаты с повышенной влажностью особенно нуждаются в качественной вентиляции. Ведь даже регулярное проведение влажной уборки не спасет от размножения вредных микроорганизмов. О том, как сделать вентиляцию в ванной и туалете самостоятельно, описано ниже.

Устройство вентиляционного канала

Для частных домов система вентиляции устроена просто: канал в виде труб выводится на крышу или осуществляется присоединение к вытяжке. Если дом из дерева, то даже такая вентиляция не требуется. Ведь стены при этом способны «дышать», потому легко пропускают воздух в помещение.

Для квартир ситуация усложняется тем, что в подъезде все подсоединены к единому вентиляционному каналу. Чем ниже расположение квартиры, тем большая вероятность, что канал быстрее засорится.

Вентиляционный канал в стене

Чтоб проверить качество вентиляции, можно поднести зажженную спичку к вентиляционному отверстию. Если огонек не движется или движется очень слабовато, то вентиляция работает плохо.

При засорении канала необходимо обеспечить принудительную вентиляцию. Такая искусственная вентиляция обеспечивается за счет установки в помещении вентилятора. Он встраивается в систему воздухообмена (отверстие вентиляционной шахты). При выборе вентилятора необходимо учитывать тот фактор, что устройство будет эксплуатироваться при условиях повышенной влажности.

Принудительная вентиляция в жилом доме

Как работает естественная вентиляция

При нормально работающей естественной вентиляции воздух из ванной комнаты выходит через вентиляционную шахту наружу здания. Это происходит за счет разницы температур в квартире и на улице. Потому появляется подъемная сила, называемая тягой.

За счет тяги воздух выходит и в помещении создается разрежение или пониженное давление воздуха. При открытых окнах воздух с улицы заходит в ванную для устранения разницы давлений. Такая вентиляция называется естественной приточно-вытяжной.

Принцип работы естественной вентиляции

Для эффективности естественной приточно-вытяжной вентиляции нужно предусмотреть горизонтальную щель внизу двери. При герметично закрытых дверях естественная вентиляция не будет обеспечена.

Но если естественная вентиляция в доме нарушена (например, при забитой вентиляционной трубе или при потеплении на улице), то возникают проблемы с вытяжкой. Нормы воздухообмена в ванной и туалете установлены для температуры на улице при 5 градусах цельсия.

Как точно определить засорение вентиляционного канала

Проверять эффективность естественной вентиляции необходимо зимой. Для этого нам будет нужно:

• открыть окна;
• приложить листочек бумаги к вентиляционному отверстию;
• листик должен воздушным потоком прижаться к отверстию.

Проверка вентиляции с помощью листа бумаги

Если бумага слабо держится или вовсе падает, то вентиляция нарушена. Более точным методом является проверка с помощью прозрачной целлофановой трубы и зажженной сигареты. Для этого трубу необходимо приложить к вентиляционному отверстию. К открытому концу трубы подносится зажженная сигарета. Скорость движения дыма покажет эффективность работы вентиляции. Зная размеры цилиндра рассчитывается производительность вентиляции.

При плохой тяге можно попробовать самостоятельно прочистить вентиляционную трубу специальным ершиком.

Разновидности вентиляторов

Вентиляторы по способу монтажа могут быть осевыми или канальными. Модели канального типа зачастую обустраивают для частных домов. Такой вариант вентиляции может одновременно обслуживать несколько помещений. Это обеспечивается за счет того, что вентилятор монтируется в общем вентиляционном канале.

Но канальная вентиляция имеет неэстетичный вид. Ведь каналы, расположенные под потолком необходимо будет прятать под навесным потолком или в коробе. А это значительно уменьшит помещение и выйдет довольно недешево. Выходом из положения станет применение осевых вентиляторов. Он устанавливается на отверстие вытяжки. Необходимо только точно подобрать размер устройства.

Для того, чтоб в помещение не засасывало неприятные запахи из общей шахты, рекомендуется применять модели с обратным клапаном.

По способу установки вентиляторы могут быть:

• диаметральными;
• осевыми;
• центробежными;
• центробежно осевыми.

Вентиляторы для ванной комнаты

В диаметральных колесо устройства имеет барабанный тип, но КПД его не очень большое. Осевой устанавливается в без канальную систему. Этот вариант создает минимальный уровень шума. Центробежный наиболее производительный, но и наиболее шумный. Оптимальным вариантом является центробежно-осевой, который содержит все преимущества – низкий уровень шума, высокую производительность и компактность.

В последнее встречаются модели вентиляторов, которые оснащены дополнительными функциями, среди которых встречаются:

• таймер – с учетом выбранной программы вентилятор может еще некоторое время работать после выключения;
• датчик движения – включение вентиляции происходит автоматически при появлении в ванной комнате людей;
• датчик влажности – очень удобно для сырых помещений;
• постоянное проветривание;
• часы;
• защита от брызг.

Канальный вентилятор смешанного типа

Канальный центробежный вентилятор

Выбор вентилятора

При выборе вентилятора следует учитывать несколько факторов:

• бесшумность устройства;
• невысокую производительность;
• показатель безопасности.

Устройство при работе должно вырабатывать не более 40 дБ шума. Это обеспечит бесшумность работы. Нужный эффект достигается за счет материала большой плотности, из которого сделано устройство и наличия вибрационных изоляторов. При установке вентилятора на потолке будет производиться намного меньше шума, нежели крепление канального вентилятора внутри воздуховода.

Желательно использовать модель со встроенным датчиком присутствия в помещении. При этом устройство будет редко включаться. Ведь высокая производительность устройства может привести к сбою в системе воздухообмена шахты. Для расчета необходимой производительности вентилятора на ванной и туалета необходимо:

• определить площадь комнаты;
• полученное число умножить на 5;
• добавить около 20% запаса к рассчитанной сумме.

По рассчитанной производительности приобретается тепловентилятор. По нормативам СНиП в ванной комнате смена воздуха должна быть 5-8 раз. Конструкция устройства должна иметь надежную защиту от влаги и брызг. Это обезопасит от поражения электрическим током при случайном попадании влаги или брызг на вентилятор. Для влажных помещений предусматривается использование моделей класса IP 34 и выше.

Что необходимо для установки вентилятора

Перед началом работ необходимо провести подготовку. Для этого производится чистка канала от пыли и паутины. Изнутри можно прочистить шахту специальным ершиком. Порой жители верхних этажей в вентиляционную шахту сверху опускают гирю, подвязанную на веревочке. Но лучше всего обратиться за помощью к специалистам. Принудительная вентиляция в ванной делается только для исправно функционирующей шахты.

При установке канального вентилятора необходимо приобрести:

• вентилятор;
• воздуховод;
• клей;
• саморезы;
• кабель;
• выключатель двухполюсный;
• силиконовый герметик.

Воздуховод предусматривается, когда вентиляционный канал расположен через одно или несколько помещений от ванной. При наличии вентиляционного канала в ванной комнате устанавливается только осевой вентилятор. Если ванная комната и туалет являются раздельными помещениями, то между ними в вентиляционном проеме устанавливается специальная решетка (с двух сторон).

Основные правила монтажа

При установке вентилятора в ванной и туалете необходимо:

• располагать устройство напротив двери под потолком. При этом сделать в двери небольшую щель от пола (примерно 2 см). Если под дверью не предусмотреть щель, то эффективность работы вентилятора сводится к нулю;
• обеспечить вентилятор от попадания внутрь воды;
• пластиковый короб монтировать с помощью специальных креплений;
• для сложных участков использовать гофрированный вентиляционный короб. Он, при этом, может быть мягким или более жестким.

Основные этапы по которым будет производиться работа:

• подготовка;
• монтаж вентилятора и короба;
• электрическая разводка кабеля;
• проверка работоспособности устройства.

Подготовка, которая заключается в чистке вентиляционного канала, была описана выше. Затем подготавливается отверстие под вентилятор. Проем для устройства расширяется с использованием болгарки, зубила и молотка. Отверстие должно быть такого размера, чтоб вентилятор «утопал» в нем. Снаружи должна быть видна только решетка. Вентилятор крепится жидкими гвоздями, клеем или дюбелями. Кроме этого, используется герметик для шумоизоляции работы устройства.

Установка и подключение вытяжного вентилятора

Установка выключателя

Электрическая разводка состоит из этапов:

• отключения электропитания на щитке;
• подвода кабеля от выключателя до вентилятора;
• отделочных работ;
• включения электропитания;
• проверки работоспособности.

После отключения электропитания выполняется запитка вентилятора. Для этого от двухполюсного выключателя ведется кабель к устройству. Кабель применяется трехжильный с 3 жилой заземления. Желательно применять двухполюсный выключатель, где один контакт (кнопка) будет включать свет в помещении, а другой – вентилятор. Это очень удобный вариант, то чаще всего жильцы забывают включать кнопку вентиляции.

Как правильно подключить вентилятор

Выходом является использование реле напряжения. Допускается одновременное включение света и вентиляции одной кнопкой двухполюсного выключателя. Для этого реле ставится в цепь. При нажатии кнопки для включения света в ванной ток от автомата идет на реле и замыкается контакт на второй кнопке выключателя (для вентилятора). Так обеспечивается постоянная вентиляция при включенном свете в помещении.

Если в ванной комнате и туалете нужно сделать отдельное освещение, то применяется трехполюсный автомат. Только при этом используются 2 реле напряжения. Также можно установить таймер, который обеспечит работу устройства некоторое время после отключения света.

Схема подключения вентилятора с таймером

Подвод кабеля

После установки выключателя от него ведется кабель к вентилятору. Кабель применяется трехжильный, где 3 жила является заземляющей. Для этого надо штробить стену. Туда закладывается кабель, затем замазывается шпаклевкой и оставляется на время до высыхания материала. После этого можно приступать к отделочным работам стены.

Если ремонт в ванной комнате уже выполнен, то делается открытая проводка кабеля в специальном коробе, который монтируется специальными креплениями. Но первый вариант проводки предпочтительнее.

После подвода кабеля к вентилятору на него проводится установка защитной решетки. Она устанавливается на саморезах или специальных защелках. После этого можно подключать электропитание на щитке и проверять работоспособность устройства. Если нет уверенности в самостоятельном подключении устройства к сети, то лучше обратиться за помощью к специалистам.

Монтаж принудительной вентиляции в ванной комнате и туалете позволяет решить проблему проветривания. Организовать такую систему не очень просто, но при грамотном планировании и консультации специалистов задача решаема и установка возможна. Современные системы автоматики делают вытяжки очень удобными и эффективными.

Как подключить вентилятор в ванной к выключателю: разбор популярных схем и подробные инструкции

Необходимость установки

Максимальный показатель влажности в квартире находится в ванной или совмещенном санузле. Эти помещения имеют небольшую площадь, а также в них часто наблюдается резкое изменение температуры. В результате существенно увеличиваются риски распространения плесени и грибка. Эти микроорганизмы часто являются мощными аллергенами. Если на швах между плиткой появились черные точки или на сантехнике с зеркалами конденсат долго не высыхает, то в помещении нарушена система естественной вентиляции.

Чтобы решить проблему, достаточно установить вентилятор в ванной комнате. Современные модели имеют удобное управление и привлекательный дизайн. Благодаря низкому уровню шума и высокой производительности, они могут за короткое время создать комфортные условия в ванной и туалете. Обладая даже минимальными познаниями в области электротехники, можно быстро подсоединить вытяжку к общему выключателю света.

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Наличие естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае отсутствия отверстия для естественной вентиляции в вашей ванной комнате, обязательно сообщите об этом в коммунальные службы.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе – для санузла. Они отличаются не только размером и внешностью. Существует целый ряд характеристик, которые следует учесть при выборе и покупке.

Вентиляторы для ванной бывают накладные и канальные, со сплошной передней панелью или решеткой, разного цвета и дизайна

Первое, что определяет схему подключения вентилятора для вытяжки воздуха из санузла, это способ его запуска.

В зависимости от модели, существуют такие варианты:

1. Включение на корпусе вентилятора кнопкой или шнурком – они проще всего подключаются, но каждый раз тянуться под потолок не совсем удобно.
2. Запуск отдельным выключателем или параллельно с освещением. Сам вентилятор также имеет всего 2 провода, но схемы возможного подключения сложнее и разнообразнее. В том числе, с внешним таймером или гигрометром, датчиком движения или открытия двери.
3. Управление через встроенный таймер или гигрометр. Такие модели подключаются трехжильным проводом.
4. Дистанционное управление через пульт. Эти модели сочетают простоту подключения первого варианта и максимальное удобство в эксплуатации, но и стоят дороже всех.

Кроме того, не любой вытяжной вентилятор подходит для санузла. Дело в том, что это электрооборудование, и для работы в условиях высокой влажности класс защиты должен быть не менее IP45, что подтверждается в документах.

При этом каждую цифру маркировки следует учитывать отдельно, то есть защита IP62 не подходит, поскольку на устойчивость к влаге указывает вторая цифра, она должна быть не меньше 5.

На практике защита реализуется в виде изолированных контактов подключения, скрытой или влагостойкой платы управления, герметичного корпуса двигателя.

Даже вентиляторы с высокими характеристиками защиты от влаги не рекомендуется размещать так, чтобы на них могла попасть вода

Также следует определиться с типом конструкции прибора. Осевые модели дешевле, но более шумные, поскольку воздух через них проходит прямо. Центробежные вентиляторы формируют потоки-вихри, которые выталкивают воздух по кругу – это значительно тише. Кроме того, для частного дома можно выбирать которые устанавливаются внутри вентиляционного канала, а не на выходе из него.

Еще один критически важный параметр – мощность и производительность вентилятора. Для этого объём помещения нужно умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра – минимальный необходимый объём воздухообмена в час.

Слишком слабый вентилятор будет плохо справляться со своей задачей, его придётся надолго оставлять включенным. Чересчур мощный не только добавит сильные сквозняки, но и может спровоцировать обратный ток воздуха из общей вентиляционной шахты, со всеми соседскими запахами.

Также обратите внимание на диаметр вентилятора. Если он не будет соответствовать диаметру существующего вентиляционного отверстия, для монтажа дополнительно понадобятся труба и строительная пена либо перфоратор, а также значительно больше усилий.

На комфорт использования значительно влияет шумность оборудования. Тихие модели производят не более 25-30 дБ, менее удачные решения – около 50 дБ, а порой и больше.

Обратный клапан убережет вас от запахов и влаги из соседского санузла, когда вентилятор выключен. Также он частично защищает устройство от пыли в шахте

Кроме названных параметров, обратите внимание, оснащен ли вентилятор обратным клапаном, функцией проветривания, переключателем режимов, дисплеем с индикацией температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда – с подсветкой.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

• кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

• клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

• сам вытяжной вентилятор с таймером

Схемы подключения проводки вентилятора

Самая ответственная часть работ по монтажу системы вентиляции – подключение электрической проводки. От этого зависит корректность, эффективность и безопасность работы системы, а также удобство её использования. Не редко бывает, что установленным вентилятором в ванной никто не пользуется только потому, что его неудобно включать или выключать.

Разные схемы подключения, а также встроенные и внешние устройства позволяют автоматизировать управление вентилятором, либо минимизировать затраты на его установку.

Устройства с выключателем на корпусе

Недорогой и надёжный вариант – установка вентилятора со встроенным выключателем. Его можно подключить к розетке или напрямую к проводу, подающему электричество в квартиру, смотря что ближе.

Таким же образом подключаются самые дорогие модели, которые управляются пультом. Они также имеют кнопку отключения на корпусе – аварийную.

Однако, перед тем как подключить вентилятор напрямую к розетке, подумайте, будете ли вы каждый раз дотягиваться до кнопки или шнурка на корпусе агрегата? Ведь устанавливать его нужно под потолком, где скапливается пар. Конечно, шнурок можно удлинить – но это не эстетично, да и не всегда удобно.

Существуют и модели, изначально оснащенные вилкой для включения в розетку. Они выручают, если необходимость в принудительной вентиляции выявлена после завершения отделки

К преимуществам такого подключения можно отнести управление вентиляцией изнутри санузла – ведь по ПУЭ любые другие выключатели и органы управления электроприборами должны располагаться снаружи, в коридоре.

Подключение вентилятора к освещению

Наиболее простой и бюджетный вариант обустройства принудительной вентиляции санузла – подсоединить вентилятор к ближайшей лампочке, затратив минимум проводов и усилий. В таком случае вытяжка будет работать ровно столько времени, сколько горит свет.

Проводя подключение вытяжного вентилятора в ванной или туалете по этой схеме, стоит хорошо заизолировать места соединения проводов

Установить вентилятор с тремя проводами подключения несколько сложнее. Такому агрегату требуется постоянное питание платы, поэтому к нему и фаза, и ноль тянутся напрямую из коробки.

Выключатель размыкает дополнительный провод фазы, управляющий таймером. Подробнее все соединения описаны на схемах ниже.

В распределительной коробке уже заведены 3 провода: подача электричества со щитка (Гр. Осв), питание освещения в санузле (Свет) и к выключателю, подключенный к жилам фазы из первых двух
Из трёх жил провода вентилятора одна замыкается напрямую на фазу, идущую со щитка – она обеспечит постоянную работу платы управления
Жила ноля соединяется с остальными нулями, а третья подсоединяется к проводу, идущему от выключателя – вместе с фазой, питающей освещение

Подключение через коробку безопаснее, поскольку все соединения вынесены за пределы ванной, но имеет те же недостатки в эксплуатации, что соединение с лампочкой. С одной стороны, вы никогда не забудете включить вытяжку, проводов понадобится мало, а спрятать их можно даже после облицовки стен – в потолок.

С другой стороны, мало кому понравится сквозняк и шум во время купания, а времени работы от света для эффективной вентиляции может быть недостаточно. В результате приходится оставлять включенным освещение после выхода из ванной или туалета, а это дополнительный расход электроэнергии.

Наличие встроенного таймера в вытяжном вентиляторе нивелирует эти недостатки: в режиме ванны он будет включаться только после отключения света и работать заданное время, а в туалете запустится вместе с освещением.

Подключение через выключатель

Такая схема подключения наиболее универсальна, надёжна и распространена. По ней можно подключить любую модель вентилятора и управлять им вручную, независимо от освещения.

Подключение вентилятора с таймером проводится практически так же, как мы рассказывали в предыдущем пункте, о соединениях в распределительной коробке. Принципиальная разница в том, что фазовый провод вентилятора замыкается не вместе с фазой освещения, а по отдельности – к отдельным проводам двухклавишного выключателя.

Схема проводки вентиляции и освещения в санузле в целом выглядит так. Провода фазы обозначены красным, желтым и оранжевым цветами, синий – ноль, салатовый – заземление, если оно предусмотрено в вентиляторе

Чтобы подключить таким образом простые модели без встроенного таймера, достаточно подвести напрямую к вентилятору провод ноля из распределительной коробки, а фазу – от выключателя. Если уже установлен одноклавишный выключатель света, его заменяют двухклавишным, а провод от него до коробки- трёхжильным. К новой жиле и подключают фазовый провод для питания вентилятора.

Барахлить такая схема может чаще всего по одной причине: перепутаны фаза и ноль.

Как вариант, соединения могут быть выполнены непосредственно в углубленном подрозетнике – на работу схемы это никак не повлияет

Если в санузле при выключенном свете мигают диодные лампочки, а вентилятор с электронным управлением ведёт себя странным образом, есть смысл вскрыть распределительную коробку и ещё раз перепроверить наличие фазы на проводе, ведущем к выключателю.

Более подробно о том, как подключить вентилятор к выключателю читайте далее.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Порядок проведения монтажа вентилятора

Как и в любых строительных работах, систему вентиляции для начала нужно спроектировать. Лучше это сделать ещё в самом начале ремонта ванной комнаты, чтобы иметь возможность спрятать все коммуникации в стены и под потолок.

Если речь идет о санузле в квартире, где в стене уже есть отверстие в общий вентиляционный канал, нужно лишь превратить естественную вентиляцию в принудительную. Для этого достаточно определиться с моделью вентилятора и схемой его подключения к электричеству.

Исключение составляют квартиры, в которых вентиляционная шахта примыкает лишь к одному из помещений раздельного санузла – там потребуется сооружение канала

В частном доме обычно приходится сооружать систему с нуля, выводя вентиляционную трубу на улицу через крышу, реже – через стену. В таком случае необходимо не только всё продумать, но и составить план-схему, по которой удобно будет считать необходимые материалы и производить монтаж.

Стоит проверить наличие естественной тяги в существующей шахте, а в случае её полного отсутствия обратиться в ЖЕК для прочистки. Для эффективного воздухообмена лучше располагать вытяжку напротив двери либо проточного клапана, если таковой имеется.

Следующий этап – закупка всего необходимого. Заранее приобрести стоит даже то, что будет устанавливаться в самом конце ремонта, ведь другая модель вентилятора может не подключится к уже подведенным проводам.

Разобравшись, как подключить купленный вентилятор и выбрав схему вентиляции, можно приступать к ремонту санузла.

В ходе декоративной отделки стен и потолка закладываются провода в гофрированных изоляционных трубках, при необходимости сооружается вентиляционный канал и подгоняется размер отверстия под вентилятор. Подключение проводки и установка выключателей также проводится на этом этапе.

Альтернативный вариант, доступный только в частном доме – установка канального вентилятора. При его монтаже к стене прикручивается лишь специальная пластина, а основной корпус с двигателем защелкивается в боковые крепежи

Сам вентилятор устанавливается после завершения отделки. Порядок установки такой:

1. Убедиться, что провода, выведенные для вентилятора, обесточены.
2. Снять переднюю панель, вставить корпус в отверстие и маркером отметить на плитке места для крепления.
3. Просверлить отверстия дрелью со сверлом по керамике, забить в них дюбеля. Этим этапом можно пренебречь полностью или использовать только часть предусмотренных крепежей. Пластиковые вентиляторы весят немного, обычно для фиксации достаточно жидких гвоздей или полимерного клея.
4. Даже при креплении на саморезы, периметр корпуса вентилятора обязательно промазать силиконом или другим полимером – для поглощения вибраций и предотвращения шума.
5. Вставить корпус в отверстие, проверить по уровню (для моделей с квадратной лицевой частью) и плотно прижать до схватывания герметика.
6. Подключить провода к клеммам устройства и зафиксировать так, чтобы не осталось оголенных участков.
7. Включить вентиляцию, проверить работоспособность во всех предусмотренных режимах.
8. Установить лицевую панель.

Этот порядок универсальный, подходит для накладных вентиляторов любой модели. Также не имеет значения, устанавливается вентилятор в стену или в потолок – отличается лишь установка канальных моделей.

Некоторые модели имеют плату управления с возможностью установки режима работы для ванной или туалета, а также настройкой таймера

Если конструкцией вентилятора предусмотрен таймер, гигрометр, переключатель режимов или другое оборудование, не забудьте его настроить, пока не надета декоративная панель.

Нередко с завода регулировочный винт таймера выкручен на минимум – подберите необходимую длительность работы экспериментальным путем.

Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька со съёмной перемычкой на двух из них.

В режиме «туалет» вентилятор запускается сразу, одновременно с включением света и работает заданное таймером время. В режиме «ванная» сигналом к пуску служит выключение света, так что шум и сквозняки не потревожат вас в душе.

После регулировки и настройки не забудьте закрыть отверстия на крышке защиты платы от влаги, если это предусмотрено конструкцией

Встроенный гигрометр можно настроить на определённый уровень влажности, при которой вентилятор будет запускаться.

Критерии выбора

Чтобы приобрести вытяжной вентилятор, достаточно посетить специализированный магазин. Однако рекомендации менеджера не могут гарантировать, что купленное устройство окажется качественным. В такой ситуации всегда присутствует риск приобретения залежалого товара. Чтобы избежать проблем, стоит изучить вопрос выбора вытяжного агрегата.

Основные виды

В отличие от промышленных моделей, бытовой прибор обладает меньшими габаритами и показателем мощности. Благодаря большому разнообразию этих агрегатов, можно легко подобрать устройство вентиляции практически под любой дизайн помещения. В зависимости от способа забора воздуха эти приборы делятся на два вида:

• Осевой. Лопасти захватывают воздух и перемещают его параллельно оси.
• Радиальные. Используются для изменения направления воздушного потока с осевого на радиальный. Для этого в конструкции предусмотрено специальное рабочее колесо.

Так как первый тип вентиляторов весьма прост в установке, то именно эти приборы нашли широкое применение в быту. Также вентиляционные агрегаты классифицируются по способу монтажа — канальные и накладные. Первый вид отличается более высоким показателем мощности и низким уровнем шума.

Устанавливаются эти модели внутри воздуховодов. Накладные приборы чаще всего монтируются на стене под потолком. Следует заметить, что в частном доме можно использовать любой из этих типов вентиляторов, а для городской квартиры подходит только накладной.

Технические характеристики

Многие пользователи при выборе вентиляционного агрегата ориентируются только на его дизайн. Однако крайне важно учитывать еще и технические характеристики кулера. В противном случае он просто не справится с поставленной задачей. В первую очередь следует обратить внимание на следующие показатели:

• Уровень шума.
• Производительность.
• Степень безопасности.

Показатель производительности всегда указывается в инструкции. Чаще всего он находится в диапазоне от 50 до 250 м3/ч. Наиболее комфортным считается уровень шума 25−30 дБ. На этот показатель обязательно нужно ориентироваться в ситуации, когда агрегат планируется использовать в ночное время. Так как прибор будет работать в условиях высокой влажности, следует отдать предпочтение моделям с маркировкой уровня защиты IP 44 или IP 45.

Дополнительные устройства

Простые приборы, оснащенные неудобной системой управления и отличающиеся высоким уровнем шума, навсегда ушли в прошлое. Для увеличения функциональных возможностей современные модели оснащаются дополнительными устройствами. Особое внимание стоит обратить на следующие модификации:

Обратный клапан. После отключения вентилятора это устройство срабатывает, предотвращая тем самым попадание отработанного воздуха в помещение.

• Датчик влажности. Устройство предназначено для автоматического включения или отключения агрегата, в зависимости от показателя влажности в ванне.
• Таймер. Специальный прибор, позволяющий отложить пуск вентилятора на определенное время.

Также в современных моделях может быть встроен датчик движения. Однако использование этого устройства не всегда видится целесообразным. А вот функция проветривания может представлять интерес. Поддерживающие ее вентиляторы постоянно работают на минимальных оборотах, а при необходимости выдают полную мощность.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

• туалет — верхнее положение специальной перемычки

• ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

• один спускается вниз к переключателю (Выкл)

• второй — это питание приходящее с распредщитка (Гр.Осв)

• третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

• L-фаза питания

• T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на само

Установка вентилятора в ванной комнате своими руками

Сегодня я расскажу о том, как проще всего и в тоже время надежно, без сверления плитки и без использования специализированного инструмента, можно самому установить вытяжной вентилятор в ванной комнате.

В качестве примера монтажа, используется бытовой осевой вентилятор S&P Silent 100. К слову это удачная, довольно популярная модель, пользующаяся заслуженным успехом у потребителей, а главное очень тихая, уровень шума всего 26 дБ. Своим клиентам, я  советую именно этот вытяжной вентилятор к установке в ванных комнатах, туалетах и санузлах.

Число «100» в названии означает диаметр воздуховода, поэтому прибор подходит для установки в вентиляционные каналы диаметром 100мм – 140мм. При этом отверстие вентканала может быть хоть круглое,



так и квадратное, главное, чтобы соблюдались размеры – не меньше 100мм и не больше 140мм.

Максимальный же размер вентиляционного канала, который перекроет вытяжной вентилятор, можно определить по его габаритным размерам, а именно высоте и ширине. У вентилятора Silent 100 это 158 x 158 мм, с учетом необходимости оставить место для того, чтобы закрепить прибор, а этом как минимум 5-10мм с каждой стороны, и определяется максимально допустимый размер куда возможна установка.

Для установки и подключения вытяжного вентилятора, вам заранее необходимо подвести питание, схемы подключения здесь могут быть самые разнообразные, подойдут любые применяемые в освещении (через выключатель, переключатель, датчики движения, влажности и т.п.).

Удобнее всего, если питающий провод прокинут в вентиляционный канал заранее, до укладки плитки. Но данная модель допускает и наружную подводку питающего кабеля, для этого на задней стенке вентилятора, есть полость для прокладки проводов.

Установка вытяжного вентилятора в ванной

В первую очередь, при установке вентилятора, необходимо его разобрать – снять лицевую защитную панель. Для этого требуется нажать круглый фиксатор, расположенный на нижней грани вентилятора, после чего лицевую панель потянуть на себя.



Далее прокидываем внутрь питающий кабель. Специально для этого предназначена резиновая круглая заглушка в левой нижней части вентилятора. До нее идут и каналы на тыльной стороне, при наружном способе прокладке провода питания.



ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели. Для этого учетно-распределительном щите, необходимо рычаги защитной автоматики опустить вниз, в положение «выкл.». Если вы не уверены какой именно автоматический выключатель или дифференциальный автомат отвечает за линию питания вентиляции в ванной, выключайте все, так будет безопаснее.

Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.



Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.

Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.





Клеммы у вентилятора соответственно всего две, они маркированы как L и N.

Порядок подключения проводов к вытяжному вентилятору следующий:

Белый фазный провод – в клемму с маркировкой L

Сине-белый нулевой провод – в клемму с маркировкой N



Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.

Помещаем провода в клеммы и затягиваем крепежные болты.



Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».



Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться.  После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Крепление вытяжного вентилятора в ванной



Производителем, для фиксации вытяжного вентилятора на стене ванной комнаты, предусмотрены крепежные отверстия, расположенные по углам.





Но у этого способа есть множество недостатков, вот наиболее значимые из них:

– достаточная трудоемкость при создании отверстий в керамической плитке, а тем более в керамограните, которым зачастую выложены стены ванных.

– необходимость использования определенного электроинструмента и специализированных сверел.

– тяжело сделать герметичное соединение вентилятора со стеной, остаются щелки, возможны посторонние звуки.

Всех этих недостатков лишен способ установки вытяжного вентилятора в ванной на силиконовый герметик.



Технология монтажа вытяжного вентилятора на силикон следующая:

Силиконовый герметик устанавливается в специальный пистолет, с помощью которого, содержимое тюбика наносится по периметру монтажного вентиляционного отверстия, как показано на изображении ниже.

После чего вытяжной вентилятор устанавливается в вентиляционный канал, выравнивается по уровню и надежно прижимается.

Затем, для наибольшей точности установки, фиксируем вентилятор на стене ванной с помощью, например, скотча или моряной ленты, как показано на изображении ниже.

Через некоторое время (2-3 часа), когда силикон застынет, вентилятор будет полностью готов к работе, можно будет снять удерживающие элементы и присупить к его непостредственомй использованию по прямому назначению.





Как видите, способ установки, описанный здесь, максимально прост и практически любой может с этим справится, так же советую вам почитать о таймере для вытяжного вентилятора, зачем он нужен и как его установить – ЗДЕСЬ.

Если уже у вас остались вопросы по подключении вытяжного вентилятора, обязательно пишите их в комментариях к статье, постараемся помочь!

Вытяжка в ванную и туалет: как правильно подключить вентилятор

В идеале ванная комната должна олицетворять собой свежесть и чистоту. К сожалению, стандартная вытяжка не всегда способствует этому. Если помещение с высокой влажностью плохо проветривается, то повышается вероятность появления плесени, грибка и даже мокриц.

Предотвратить возможные проблемы поможет правильно установленный вентилятор.

Общие правила такого подключения

Перед установкой вытяжки важно убедиться в том, что внутри вентиляционной шахты присутствует движение воздуха. Сделать это может каждый человек двумя простыми способами:

1. Зажечь спичку, зажигалку или свечку и поднести открытый огонь к решетке. Пламя должно втягиваться внутрь при свободном токе воздуха.
2. Взять листик бумаги, поднести его к решетке и отпустить. Он должен прилипнуть.


Если такого не происходит, то это свидетельствует о засорении внутреннего пространства шахты.

При таких ситуациях следует обратиться с жалобой в управляющую компанию. В любом случае, перед подключением лучше почистить вентиляцию от паутины, мусора и пыли.

На следующем этапе выбирается наиболее подходящий вентилятор с учетом устойчивости к влаге, площади ванного помещения. После этого нужно определиться с вариантом подключения.

Современные технологии предлагают следующие возможности подключения:

• используя отдельный выключатель;
• напрямую через лампу освещения, при включении которой вентиляция начинает активно работать;
• через датчик движения, контроля воздуха по уровню влажности;
• включение в электрическую цепь таймера, датчика открывания двери, движения.

Каждый из представленных вариантов характеризуется своими достоинствами и недостатками, поэтому в каждом конкретном случае важно сделать правильный выбор.

От отдельного выключателя

Простым рациональным способом установки вытяжки внутри ванной комнаты является вариант с использованием специально выделенного для этих целей выключателя. Его можно разместить непосредственно на вентиляционной решетке с использованием специального шнурка, а также на стене в виде клавиши.

Установка второго варианта потребует дополнительных материальных и технических усилий, поскольку нужно использовать более длинный кабель, придерживаться относительно сложной схемы.

При таком варианте не нужно производить подключение от лампы. Для этого используется аналогичная схема, но на место светильника устанавливается вытяжка.

Такой выбор представляет собой оптимальный вариант подключения с точки зрения экономии, поскольку вентилятор работает только при желании человека в каждой конкретной ситуации.

Главным его недостатком является забывчивость пользователей, которая может приводить к неоправданно долгой работе вытяжки.

От общего со светом выключателя

Самым простым и дешевым вариантом подготовки вентилятора к работе является его подключение непосредственно к светильнику. При этом во время включения света будет запускаться вентилятор на время горения лампы.

Несмотря на такие преимущества, как простота схемы, данный способ имеет и видимые недостатки. Во-первых, это сквозняк во время принятия водных процедур. Во-вторых, недостаток времени на качественное проветривание помещения. В-третьих, интенсивный износ деталей и узлов вентилятора.

От общего выключателя с таймером

Технический прогресс положительно сказался и на устройстве вентиляторов. Современные агрегаты оснащаются таймерами и датчиками влажности. При этом вытяжка с таймером характеризуется достаточно простой схемой установки.

Подключить данное устройство можно с помощью трех проводов. Два из них обеспечивают питание 220 вольт, а третий проводит сигналы от светильника.

Существует два варианта включения и работы вытяжки при таком подключении:

• вентилятор запускается одновременно с включением света, а заканчивает свою работу через 3-30 минут после отключения освещения;
• вентиляция не работает одновременно со светильником, активизируясь после его выключения на заданное время.

Каждый может выбрать наиболее оптимальный для конкретных условий способ проветривания ванного помещения.

Как подключать не стоит

Добавление вытяжки в электрическую схему через патрон лампочки нельзя считать подходящим для ванной комнаты. При таком варианте помещение будет постоянно проветриваться при включенном освещении.

Таким образом, во время водных процедур будет сквозить. Датчик влажности также будет запускать вентилятор во время приема душа.

Датчик на открывание двери также не подходит для ванной. Монтаж обычного датчика движения внутри ванной запрещен согласно ПУЭ.

Таким образом, наиболее приемлемым вариантом для помещения с повышенной влажностью является подключение через выключатель.

Пошаговое подключение

Чтобы установить правильную вентиляцию, требуется изначально провести проводку, используя трехжильный кабель. Лучше сделать это на этапе ремонта, спрятав провода внутри стены и оставив соответствующие выводы и смонтировать выключатель.

После этого нужно произвести монтаж, придерживаясь строгой последовательности:

1. Вначале требуется снять лицевую решетку для открытия доступа до элементов крепления и коммутации.

2. Подключить через колодку клемм, строго придерживаясь цветовой маркировки проводов. Синий цвет соответствует позиции «ноль», а белый, красный или черный – это фаза. Кроме того зеленый провод означает заземление.


виды и назначение, как установить и подключить вытяжку своими руками

Обычно воздухообмен в помещениях многоквартирных домов осуществляется с помощью естественной вентиляции. Поступление воздуха обеспечивается через оконные проемы. Современные окна обеспечивают высокую герметичность и изолируют комнаты от окружающей среды, чем нарушают процесс воздухообмена. Установка вытяжных вентиляторов помогает улучшить циркуляцию воздуха.

Содержание статьи

Воздухообмен в помещениях

Длительное время использование естественной вентиляции считалось наиболее оптимальным способом обеспечения воздухообмена. До сих пор большинство домов использует именно этот принцип, поскольку система характеризуется простотой устройства и не требует затрат энергии для перемещения объемов воздуха.

Воздухообменная система решает ряд важных задач:

• поступление свежего атмосферного воздуха;
• удаление продуктов неполного сгорания бытового газа;
• устранение неприятных запахов;
• удаление углекислого газа;
• снижение температуры в помещениях;
• регулирование влажности.

Перемещение уличного воздуха в помещения происходит за счет разницы давлений в комнатах и снаружи дома. При открытых окнах движение воздушных масс существенно усиливается — так осуществляется проветривание.

Естественная вентиляция разрабатывалась при повсеместном использовании окон с деревянными рамами. Оконные проемы имели достаточное количество щелей, чтобы обеспечить смену требуемых объемов воздуха. Ситуация существенно усложнилась при появлении и широком распространении стеклопакетов, в конструкции которых предусмотрено использование высокоэффективных уплотнителей. Ставший герметичным оконный проем перестает пропускать уличный воздух, что может полностью нарушить работу вентиляции.

Более дорогие модели современных окон снабжены специальными клапанами для проветривания. Однако стоимость таких конструкций побуждает покупателей отказываться от продвинутых моделей и отдавать предпочтение более дешевым.

В результате первыми страдают помещения, в которых по проекту размещены вентиляционные выходы:

1. Кухня. Здесь особенно важно удалять продукты сгорания бытового газа, если дом газифицирован. От этого зависят здоровье и безопасность пребывания человека в помещении в процессе приготовления пищи. Работа четырех конфорок газовой плиты требует обмена не менее девяноста кубических метров воздуха в час. С этим объемом не всегда справится вентилятор вытяжки, а подобранная правильно вытяжная вентиляция обязательно решит проблему.
2. Ванная комната. Использование больших объемов воды создает повышенную влажность. Неэффективно работающая вентиляция не только снижает удобство пользования ванной, но и способствует появлению плесени, активно размножающейся в теплой и влажной среде.
3. Туалет. Здесь требуется повышенный воздухообмен для обеспечения свежести.

Кроме того, хорошая работа вентиляционных каналов обеспечивает удаление воздуха из жилых комнат, поскольку уличные воздушные массы проходят сначала через них, а лишь затем попадают в воздуховоды кухни, ванной и туалета.

Есть и еще одна проблема, негативно сказывающаяся на воздухообмене. Вентиляционные каналы за длительное время эксплуатации накапливают на своих стенках значительное количество жира, пыли, копоти и других загрязнений. Ближайший выход воздуховода в квартире можно очистить и самостоятельно, а вот вертикальные каналы недоступны.

Помимо этого, жильцы не вправе самостоятельно их обслуживать — чисткой может заниматься только организация, которой доверена эксплуатация здания. Многие компании игнорируют решение этого вопроса, поэтому вентиляционные каналы остаются неочищенными в течение десятилетий. В результате часто можно столкнуться с затрудненным отводом воздуха даже при открытых окнах.

Решить проблему некачественного воздухообмена может переход к принудительной вентиляции. Проще всего прибегнуть к установке в штатные отверстия воздуховодов обычных вентиляторов.

Конструкции и принцип действия

В зависимости от предполагаемых задач и условий эксплуатации может потребоваться выбор модели вентилятора определенной конструкции. Классификация вытяжных вентиляторов для помещений ведется по принципу действия и варианту установки. В соответствии с поставленной задачей можно выбрать устройство одного из двух видов:

1. Осевой вентилятор. Наиболее известная разновидность, имеющая самую простую конструкцию. Перемещение воздушных масс осуществляется с помощью крыльчатки, на которой под углом установлены лопасти. Лопасти, вращающиеся в цилиндрическом кожухе, захватывают воздух и толкают его в осевом направлении. Этот способ характеризуется высокой производительностью работы, поскольку позволяет перегонять существенные объемы воздуха за небольшой промежуток времени. Основной недостаток такой конструкции — неспособность справляться с большими аэродинамическими нагрузками. Осевые модели могут эффективно работать только совместно с воздуховодами большого диаметра, не загрязненными существенным количеством отходов. Если здание высокое, то на нижних этажах устройства такой конструкции могут не справляться с поставленными задачами.
2. Центробежный вентилятор. Имеет более сложную конструкцию, которая раньше встречалась только в составе промышленных вентиляционных систем. Корпус устройства выполнен в виде спирального кожуха. Внутри на валу установлено колесо с закрепленными на цилиндрической поверхности лопатками. Ключевое значение в работе устройства имеет форма кожуха. В процессе работы воздух захватывается лопатками и начинает движение от оси вращения к периферии. Одновременно происходит увеличение давления в результате сжатия воздушной смеси. Под действием вращения и центробежных сил сжатый воздух движется по спирали кожуха и выбрасывается в выходное отверстие, соединенное с вентиляционным каналом. Подобный принцип устройства не может обеспечить высокую производительность, зато создает приемлемое давление, позволяющее протолкнуть отработанный воздух даже в узкий и загрязненный воздуховод. Устройства именно такого типа рекомендованы для установки на нижних этажах зданий.

Существуют и менее значимые отличия в конструкции устройств. В центробежных вентиляторах лопатки могут быть наклонены как в направлении вращения колеса, так и против него. Смотрящие назад лопатки позволят добиться экономии электроэнергии. Лопатки, загнутые вперед, обеспечивают большее давление, за счет этого повышается эффективность работы. Если в экономии электричества нет необходимости, при одинаковой производительности модель с наклоненными вперед лопатками может иметь меньший диаметр колеса или более низкую скорость вращения. Таким способом можно снизить уровень шума.

Принципиальное значение имеет и конфигурация устройства, которая выбирается в соответствии с предполагаемым способом монтажа. Вентиляторы обоих принципов действия могут иметь два исполнения:

1. Для наружной установки. Чаще всего используется именно это разновидность. Устройство размещается в отверстии воздуховода. Снаружи механизм закрывается декоративной решеткой. Основной недостаток такого способа размещения — увеличенный уровень шума в процессе работы.
2. Канальные. Конструкция предполагает размещение внутри вентиляционного канала. Чем дальше устройство находится от вентиляционной решетки, тем ниже шум в помещении. Эта особенность позволяет устанавливать устройства повышенной мощности, не опасаясь возникновения чрезмерно громкого шума. Недостаток устройств этого вида заключается в увеличенной сложности монтажа. Иногда форма и конфигурация воздуховодов не позволяют устанавливать канальные модели.

Выбор модели

Чтобы выбрать вытяжной вентилятор, недостаточно определиться с принципом его действия. Существует ряд дополнительных факторов, от которых зависят эффективность работы устройства в конкретных условиях, долговечность и удобство эксплуатации. Чтобы покупка оправдала ожидания, нужно изучить и проанализировать все особенности прибора.

Производительность работы

Принято считать, что за один час весь объем воздуха в помещении должен смениться десять раз. В паспорте устройства обязательно указывается потребляемая мощность. Однако это не означает, что более мощный вытяжной вентилятор всегда эффективнее. Производительность работы принято измерять в кубических метрах воздуха, перемещаемых устройством в течение часа работы. Сейчас этот параметр указывается в сопроводительной документации большинства устройств.

Для выбора оптимальной модели устройства следует вычислить объем помещения, в котором планируется установка прибора. Полученное значение умножается на требуемую кратность смены воздуха. Устройство с большим значением производительности будет удовлетворять потребностям по обеспечению воздухообмена.

Используемые материалы

Подавляющее большинство устройств на сегодняшний день изготавливаются из пластика. При современном уровне развития химической промышленности качественный пластик может обеспечивать достойные прочностные характеристики, надежность и долговечность.

Однако следует обращать внимание на качество изготовления отдельных деталей. Визуально отличить хрупкий дешевый пластик бывает довольно сложно. Помочь может тщательный осмотр поверхности всех элементов. Дешевая продукция обычно имеет следы некачественного литья, незачищенные швы и другие мелкие дефекты. Лучше всего они заметны с внутренней стороны корпуса, крыльчатки и других элементов. Если устройство выглядит неаккуратно, от его покупки лучше отказаться.

Уровень шума

Шум прибора во время работы никак не влияет на эффективность устройства, но может доставлять определенные неудобства. Желательно не использовать устройства, шум от которых превышает 40 дБ. Применительно к бытовым моделям это требование утратило актуальность, поскольку они характеризуются значительно меньшей шумностью. Дорогие модели способны работать почти беззвучно.

Вращающиеся элементы могут устанавливаться на вал с применением подшипников или втулок. Подшипники не только более долговечны, поскольку подвержены меньшему износу, но и меньше шумят. Истирающиеся со временем втулки могут начать дребезжать. Появление посторонних звуков может служить признаком скорой поломки устройства.

Защита от пыли и влаги

Часто бытовой вентилятор подвержен воздействию повышенной влажности, поэтому нелишним будет обратить внимание на его степень защиты. Она определяется маркировкой IP, состоящей из двух цифр. Первая цифра определяет защиту от механических проникновений посторонних предметов и пыли, а вторая показывает защиту от жидкостей.

Защита от пыли не имеет для работы вентилятора решающего значения, поэтому вполне может быть нулевой. Защита от влаги более важна. Если вентилятор устанавливается в ванной комнате, следует отдавать предпочтение моделям с влагозащитой выше 4. Такой показатель свидетельствует о защите от направленных брызг. Допускается использовать устройство и с меньшими значениями, если прибор размещается высоко под потолком, где он недоступен для направленных потоков воды. На кухне и в туалете защита устройства от влаги не так важна.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

1. Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
2. Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
3. Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
4. Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.

Как установить светильник и вентилятор в ванну | Руководства по дому

Вытяжные вентиляторы для ванных комнат выходят наружу из здания, чтобы отводить излишки тепла и влаги из ванной во время душа и горячей ванны. Некоторые из этих вытяжных приспособлений включают в себя комплект освещения, которым можно управлять от того же выключателя света или отдельных настенных выключателей. Замена существующего светильника в ванной комнате на комплект освещения и вентилятора, который будет управляться отдельными переключателями, потребует прокладки новой проводки к распределительной коробке, но комплект вентиляции и освещения, работающий от одного и того же переключателя, не потребует дополнительной проводки или замены переключателя .

Выключите автоматический выключатель, который управляет питанием выключателя света в ванной. Затем ослабьте крепежные винты и снимите пластину переключателя с помощью отвертки. Расположите наконечник бесконтактного электрического тестера напротив проводов на боковой стороне переключателя. Если индикатор на тестере загорится, отключите другие выключатели или главный выключатель дома, пока индикатор не перестанет светиться при проверке проводов. Установите крышку переключателя.

Расположите стремянку под текущим осветительным прибором.Поднимитесь по лестнице и снимите с светильника глобус и лампочки. Затем ослабьте крепежные винты и отсоедините приспособление от проводки в распределительной коробке.

Ослабьте зажим для проводов в распределительной коробке и извлеките распределительную коробку из отверстия в потолке. Протолкните проводку через отверстие в чердак наверху.

Снимите пластиковую решетку, а также блок освещения и вентилятора с корпуса вентилятора. Затем войдите на чердак над ванной и найдите отверстие в потолке, свободное от распределительной коробки.Поместите корпус вентилятора над отверстием распределительной коробки между балками потолка и наметьте карандашом контур корпуса на гипсокартоне. Вырежьте отверстие по карандашным линиям с помощью замочной пилы. Расположите корпус вентилятора так, чтобы нижний край корпуса был заподлицо с нижней стороной гипсокартона, и прикрепите распорки к соответствующим потолочным балкам с помощью шурупов 1 1/2 дюйма с помощью дрели. Проденьте электрическую проводку, которую вы отсоединили от осветительной арматуры, через отверстие в съемной панели корпуса вентилятора.

Найдите ближайшую внешнюю стену, где вы хотите установить заглушку для вентиляционного отверстия. Просверлите пилотное отверстие в центре желаемого места сверлом на 1/4 дюйма.

Выйдите наружу и разместите удлинительную лестницу так, чтобы можно было получить доступ к 1/4-дюймовому пилотному отверстию сбоку от птичника. Установите 4-дюймовую кольцевую пилу в электродрель и просверлите 4-дюймовое отверстие в сайдинге и обшивке.

Нанесите полоску наружного герметика вокруг монтажного фланца 4-дюймовой настенной заглушки, затем вставьте воздуховод настенной заглушки в отверстие в стене и прикрепите заглушку к стене с помощью 1 1/2-дюймовых винтов из нержавеющей стали. .

Вернитесь на чердак и подсоедините отрезок 4-дюймового гибкого воздуховода между воздуховодом внутри вентиляционной крышки и воздуховодом вытяжного вентилятора. Закрепите стыки изолентой.

Вернитесь в ванную комнату и затяните зажим вокруг электрических проводов изнутри съемной панели корпуса вентилятора. Подключите черный провод от электрического переключателя к черному проводу на съемной панели с помощью гайки, затем аналогичным образом подключите белые провода. Оберните конец оголенного провода вокруг зеленого винта заземления в корпусе и затяните винт отверткой.Заправьте провода в съемную панель и наденьте крышку на панель.

Вставьте блок вентилятора и освещения в корпус и подключите электрическую вилку к розетке на съемной панели. Затем затяните крепежные винты, чтобы прикрепить вентилятор и светильник к корпусу.

Установите одну из лампочек из предыдущего светильника в осветительный прибор вентилятора. Поместите пластиковую решетку на корпус и вставьте монтажные провода в их гнезда, прежде чем прижимать решетку к корпусу.

Включите автоматический выключатель и проверьте работу вентилятора и освещения.

Справочная информация

Советы

• Чтобы включить свет и вентилятор с отдельными настенными выключателями, вытяните имеющуюся двухпроводную (плюс заземление) проводку из стены и замените ее трехжильной (плюс заземление) проводкой. Затем замените переключатель на двухпозиционный однопозиционный переключатель.

Предупреждения

• Не пытайтесь работать с какой-либо электрической цепью, предварительно не выключив выключатель и не проверив отключение питания с помощью бесконтактного электрического тестера.Кроме того, при сверлении дрелью надевайте защитные очки, чтобы пыль и мусор не повредили глаза.

Писатель биографии

Крис Бейлор пишет на различные темы, уделяя особое внимание деревообработке, с 2006 года. Вы можете увидеть его работы в таких публикациях, как «Consumer’s Digest», где он написал «Лучшие покупки для электроинструментов за 2009 год» и Лучшие покупки для аппаратов высокого давления 2013 года.

Выбор вентилятора для вентиляции ванны

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Хорошие кости

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город

Прямо сейчас

Родной город В тренде

HGTV Дом мечты 2021

Родной город

2021 Цветовые тренды

Идеи уютной гостиной

Модернизация кухонного шкафа

Зимостойкие растения

Показывает

• Особняки со скидкой
• Брат против.Родной брат
• Знаменитость I.O.U.
• Кристина на побережье
• Fixer to Fabulous
• Флип или флоп
• Листать 101
• Хорошие кости
• Помогите! Я разрушил свой дом
• Родной город
• Любите это или перечислите
• Братья по собственности: Forever Home
• Остров Реновации
• Rock the Block
• Правила дома для отпуска
• Город ветров реабилитации
• См. Полное расписание
• Смотреть вживую
• Смотрите полные сезоны

Увидеть больше в шоу дизайн

• Украшения
• Ремоделирование
• Идеи по комнатам
• Главная Туры
• Стили дизайна

Узнать больше в дизайне На улице

• Сады
• Цветы и растения
• Ландшафтный дизайн и ландшафтный дизайн
• Открытые пространства
• Обуздать апелляцию

Увидеть больше на открытом воздухе Живущий

• Семья
• Уборка и организация
• каникулы
• Развлекательный
• Путешествовать
• Здоровье и благополучие
• Недвижимость

Увидеть больше в жизни Как

• Обустройство дома
• Ремесла
• Сделай сам
• Апсайклинг
• HGTV ручной работы

См. Больше в Как сделать Лотереи

• HGTV Dream Home 2021: примите участие в розыгрыше призов
• Умный дом HGTV
• HGTV Городской оазис

Увидеть больше в лотереях Магазин Фото Вдохновение

• Информационные бюллетени
• Журнал
• Расписание ТВ
• Смотреть вживую

Как установить дополнительные вентиляторы в корпус ПК (и Airflow 101)

На главную> Сборка ПК> Установить вентиляторы

Руководство для новичков по установке вентиляторов на вторичный рынок + воздушный поток компьютера 101

Опубликовано: 15 апреля 2020 г.

Большинство современных корпусов ПК поставляются с как минимум 1 предустановленным вентилятором (обычно задний / вытяжной вентилятор), что может быть приемлемым для некоторых более дешевых сборок с низким энергопотреблением, но, вероятно, недостаточно для более мощных игровых ПК, которые в идеале должны иметь 2 вентилятора. минимум для хорошего обдува.

Но хорошая новость заключается в том, что лучшие корпуса для игровых ПК, которые стоит покупать, почти всегда поставляются с минимум двумя вентиляторами (даже некоторые из лучших бюджетных корпусов и многие корпуса среднего уровня). Это означает, что для многих типичных сборок игровых ПК вам вряд ли понадобится покупать и устанавливать дополнительные вентиляторы корпуса (также иногда называемые вентиляторами корпуса вторичного рынка).

Но есть ситуации, когда вы захотите купить и установить дополнительный вентилятор для вторичного рынка (или 2, или 3, или больше), включая:

• Для действительно мощных ПК, чтобы максимизировать воздушный поток и поддерживать как можно более низкие температуры.

• Если вы будете разгоняться (при этом выделяется больше тепла).

• Если ваш компьютер будет находиться в довольно теплой комнате.


• Если вы хотите добавить больше световых эффектов (корпусные вентиляторы могут включать светодиоды или RGB).

• Для замены стандартных вентиляторов, поставляемых с вашим корпусом, на более крупные, более качественные и / или менее шумные вентиляторы.

Итак, если у вас есть один или два дополнительных вентилятора корпуса (или 3, 4 или миллиард), в этом руководстве мы рассмотрим все основы того, где и как их установить в вашем случае, как их правильно разместить, основы вентиляции ПК и способы подключения корпусных вентиляторов к материнской плате или источнику питания.

Примечание. Эта статья является частью нашего полного руководства по сборке ПК . Смотрите это для всех остальных шагов.

1. Куда устанавливать вентиляторы в корпусе (PC Airflow 101)

В идеале вы должны были решить, где установить дополнительные вентиляторы корпуса, перед их покупкой, но если вы все еще планируете настройку вентилятора, давайте кратко рассмотрим, как работает воздушный поток в корпусе компьютера, в абсолютных основных терминах. Роль компьютерных вентиляторов — не просто обдувать компоненты воздухом для их охлаждения.

Эффективный воздушный поток для ПК работает не так. Вместо этого, большинство компьютерных корпусов спроектированы таким образом, что воздух течет спереди назад (и снизу вверх, если в вашем корпусе есть возможность установки вентиляторов снизу и сверху).

Относительно прохладный воздух снаружи корпуса (чем прохладнее в комнате, где будет находиться компьютер, тем лучше) всасывается / втягивается через переднюю часть корпуса одним или несколькими передними вентиляторами (называемыми приточными вентиляторами). Этот холодный воздух проталкивается через внутреннюю часть корпуса, охлаждая при этом ваши компоненты, а затем выталкивается / выталкивается из задней части корпуса одним или несколькими задними вентиляторами (так называемыми вытяжными вентиляторами).

PC Airflow 101: Холодный воздух втягивается через переднюю часть (правая сторона этого рисунка) и выталкивается через заднюю часть

Сколько поклонников должно быть у игрового ПК?

Точное количество вентиляторов, которое вам нужно установить на игровой компьютер и где именно они должны быть размещены, зависит от различных факторов, и универсального ответа не существует. Однако оптимизация воздушного потока на компьютере может быть немного сложной и выходит за рамки этой статьи (хотя в какой-то момент мы обсудим это в будущем на сайте).Но давайте вкратце рассмотрим основные основы, не вдаваясь в технические подробности.

Как правило, для большинства игровых ПК у вас должно быть минимум 2 вентилятора (1 задний и 1 передний).

Помните, что речь идет исключительно о корпусных вентиляторах, а НЕ о вентиляторах, входящих в комплект поставки блока питания, процессора и видеокарты. И сделайте это минимум 3 вентиляторами для высокопроизводительных сборок с мощными игровыми процессорами и графическими процессорами. Все, что больше 3 или 4 поклонников, скорее всего, принесет лишь небольшую, убывающую отдачу, и когда вы видите, что люди полностью комплектуют сборку с лодкой поклонников, это обычно для эстетики, а не для практичности (но опять же, это полностью зависит, и поэтому наверняка настройки монстров могут выиграть от множества поклонников).

Для ПК с пониженным энергопотреблением, таких как легкая игровая сборка с APU, например Ryzen 3 3200G или Ryzen 5 3400G (встроенная графика, т.е. без видеокарты), или для обычного ПК для домашнего офиса вам даже не потребуется добавить передний вентилятор, и на самом деле можно обойтись одним вытяжным вентилятором. Я имею в виду, что даже более мощные игровые сборки с графическим процессором могут работать даже с одним выхлопом во всей сборке, но я бы лично не рекомендовал это.

А как насчет положительного, отрицательного и нейтрального давления воздуха?

Что касается баланса количества приточных и вытяжных вентиляторов для максимального увеличения потока воздуха и / или уменьшения накопления пыли, это более сложная тема, выходящая за рамки данного руководства.Но подведем итог: нет реального четкого ответа на вопрос, является ли установка вентилятора с положительным давлением (больше всасывающих вентиляторов, чем вытяжных), установка отрицательного давления (больше выхлопа, чем всасывания) или нейтральная (такое же количество), и все зависит от случай (среди других факторов).

У всех есть свои плюсы и минусы, и это жаркие споры (каламбур) с разными мнениями по этому поводу, с настройкой воздушного потока с положительным давлением, помогающей избежать пыли (для продления срока службы вашей системы и облегчения обслуживания / очистки ) и установка воздушного потока с отрицательным давлением, как правило, способствует потоку воздуха (но увеличивает количество пыли).

Корпус с нейтральным давлением — еще один жизнеспособный вариант, когда у вас есть равное количество приточных и вытяжных вентиляторов. Также помните, что при расчете количества приточных вентиляторов по сравнению с вытяжными вентиляторами необходимо также учитывать скорость вращения вентиляторов (что может изменить тип давления в корпусе). Но не учитывайте вентиляторы ЦП, ГП или БП в своих расчетах.

В общем, если бы мне пришлось высунуть шею и немного обобщить, я бы сказал, что общий консенсус в сообществе DIY состоит в том, чтобы склоняться к настройке вентилятора с небольшим положительным давлением, скажем, с двумя впускными вентиляторами и 1 выпускным (или 1 впускным). и 1 выхлоп, который является еще одной распространенной установкой, которая отлично подходит для многих).

Хорошая новость заключается в том, что вам не обязательно доводить настройки вентилятора до совершенства с первого раза, и вы всегда можете настроить параметры позже (добавив вентиляторы или изменив их размещение), если вы хотите попробовать снизить температуру (или шум ).

В любом случае, в качестве базовой демонстрации этого руководства мы установим 120-миллиметровый светодиодный вентилятор Cooler Master SickleFlow в качестве переднего (приточного) вентилятора в корпус DeepCool Matrexx 30 (который поставляется только с 1 предварительно установленным вытяжным вентилятором). Это хороший бюджетный вентилятор для тех, кому интересно, хотя есть варианты получше, если вы хотите наиболее эффективное охлаждение для своего игрового ПК (и готовы за него платить).

Лучшими брендами для корпусных вентиляторов являются Noctua и Be Quiet, но нет ничего плохого в том, чтобы посмотреть на другие бренды, продающие корпусные вентиляторы, такие как Arctic, Cooler Master, Thermaltake, Corsair, DeepCool и Cougar. Как всегда, все зависит от конкретной модели рассматриваемого вентилятора.

Мы установим Cooler Master SickleFlow 120mm LED в качестве единого переднего воздухозаборника.

2. Как узнать, с чем должны столкнуться поклонники кейсов

Перед установкой вентилятора вы хотите выяснить, с какой стороны вентилятор выдувает / выталкивает воздух, а с какой стороны втягивает / всасывает воздух, чтобы правильно установить его.Установка вентиляторов в неправильном направлении приведет к нарушению воздушного потока и потенциальному перегреву или повреждению ваших деталей.

Например, если вы хотите установить вентилятор в передней части корпуса, чтобы он действовал как приточный вентилятор (чтобы всасывать воздух снаружи и пропускать его через внутреннюю часть корпуса), если вы установите его неправильно тогда вместо того, чтобы втягивать воздух спереди, он будет втягивать воздух изнутри корпуса (и выталкивать его вперед). Не хорошо.

Но вопрос в том, как на самом деле узнать, с какой стороны вентилятора выдувается воздух?

Не сразу очевидно, делаете ли вы это впервые, но у некоторых корпусных вентиляторов на внешней стороне фактического вентилятора (сверху или сбоку) будет напечатана стрелка, указывающая, в каком направлении будет дуть воздух. .При установке передних вытяжных вентиляторов стрелка должна указывать внутрь корпуса, а при установке задних вытяжных вентиляторов стрелка должна указывать за пределы корпуса. У некоторых есть две стрелки, указывающие как направление воздуха, так и направление физического вращения вентилятора.

У некоторых вентиляторов не будет стрелки, и в этом случае вы можете определить направление, заметив, с какой стороны расположены спицы / решетка (части, которые крепят двигатель вентилятора к раме), или посмотрев на какую сбоку наклейка с маркой (этикетка посередине вентилятора).Сторона вентилятора с наклейкой и спицами почти всегда является той стороной, куда выдувается воздух. Так, например, для установки переднего вентилятора спицы / наклейка должны быть обращены внутрь корпуса.

Сторона со спицами / решеткой и этикеткой — это выход воздуха (сторона выхлопа)

Подтверждение правильной установки вентиляторов

Если вы хотите абсолютно убедиться, что вы установили вентиляторы в правильном направлении, при включении компьютера держите салфетку или другой очень легкий материал перед каждым вентилятором для проверки.

Если вы видите, что ткань слегка тянется к вентилятору, это сторона впуска (тяги). Если проблема немного выдувается наружу, это сторона выпуска (толчок).

Например, если вы держите салфетку снаружи корпуса прямо перед передним всасывающим вентилятором, ткань должна немного сдвинуться к вентилятору.

3. Как снять переднюю панель корпуса ПК

Чтобы установить вентилятор в передней части компьютера, необходимо сначала снять переднюю панель. Передние панели обычно можно открыть, просто потянув за нижнюю или верхнюю часть панели (без необходимости что-либо откручивать).Однако для того, чтобы оторваться, может потребоваться довольно много силы, поэтому не волнуйтесь, если вам придется действительно тянуть.

Только не сходите с ума, так как разъемы на передней панели (кабели, которые необходимо подключить к материнской плате позже) подключены к передней панели. Если вас раздражает попытка снять переднюю панель, сердито включить полный режим Халка и приступить к отрыванию панели с чрезмерной силой, есть небольшая вероятность, что вы можете что-то повредить. Так что тяни фирму, а не тоже фирма.Если вы беспокоитесь о том, что что-то сломаете, обратитесь к руководству по вашему кейсу (если оно прилагалось), чтобы найти схему снятия передней панели.

Напоминание о безопасности

Если вы устанавливаете дополнительные вентиляторы корпуса в качестве обновления для существующего настольного компьютера, не забудьте выключить компьютер и отсоединить его от стены, прежде чем открывать башню. Кроме того, не забудьте заземлить себя, прикоснувшись к металлическому предмету, прежде чем проникнуть внутрь корпуса и установить вентилятор (чтобы статическое электричество не могло повредить такой компонент, как материнская плата).

Для нашего примера сборки с использованием корпуса DeepCool Matrexx 30 вы потяните за нижнюю часть панели, чтобы снять ее. При снятии передней панели не имеет значения, сидит ли ваш чехол вертикально или на боку — просто установите его так, как вам удобнее, чтобы получить надежный контролируемый захват:

С усилием потяните, чтобы снять переднюю панель корпуса Разъемы передней панели прикреплены к передней панели, поэтому снимайте их осторожно.

4. Как установить и вкрутить вентиляторы в корпус ПК

В большинстве случаев вы можете свободно устанавливать передние вентиляторы на разной высоте.Если вы просто устанавливаете один передний приточный вентилятор, вам, вероятно, лучше всего установить его внизу, как показано на рисунке ниже, хотя в некоторых случаях может быть лучше разместить его посередине передней части, чтобы он напрямую дул воздухом на область материнской платы. Если сомневаетесь, просто установите его спереди внизу:

Крепление нашего приточного вентилятора к нижней части передней части корпуса

Вы также можете расположить вентилятор так, чтобы кабель (который будет подключен к материнской плате или блоку питания на следующем шаге) имел самый легкий доступ к внутренней части корпуса.В противном случае кабель вентилятора может не доходить до материнской платы. Просто имейте в виду, что если кабель вентилятора не доходит до материнской платы, независимо от того, каким способом вы устанавливаете вентилятор, не беспокойтесь, так как вы можете либо купить удлинитель кабеля вентилятора (3 или 4 контакта в зависимости от вашего вентилятора), либо вы можете вместо этого используйте переходник Molex (который может быть в комплекте с вашим вентилятором) для подключения вентилятора к блоку питания. Мы поговорим об этом чуть позже, но давайте закончим монтаж вентилятора.

Чтобы физически установить вентилятор в корпусе, совместите 4 угловых отверстия вентилятора с 4 соответствующими отверстиями на корпусе и прикрутите их винтами, которые поставляются вместе с корпусом (должны быть помечены как « винты вентилятора » или что-то подобное эти строки в руководстве по корпусу) или винтами, которые могли быть в комплекте с вентилятором.Мы используем 4 длинных винта, предоставленные Cooler Master (поставляются с 120-мм вентилятором SickleFlow):

Используйте винты, которые поставляются либо с самим вентилятором, либо с корпусом вашего ПК. Установить вентилятор так же просто, как закрепить по 4 винта на каждом углу.

Для ввинчивания вентилятора может потребоваться изрядное усилие, если отверстия вентилятора не имеют резьбы, что обычно бывает с пластиковыми вентиляторами (акриловые вентиляторы обычно предварительно нарезаются / нарезаются резьбой, так как акрил легче трескается). Таким образом, при ввинчивании монтажных отверстий в первый раз вам понадобится приличное усилие, чтобы в первый раз продеть отверстия (и тогда в будущем будет легче вкручивать, если вам когда-нибудь понадобится удалить и переустановите вентилятор).

С точки зрения того, насколько плотно ввинчивается вентилятор, вы хотите, чтобы вентилятор был красивым и плотно установленным, чтобы избежать вибрации / дребезжания, но, как и при установке любых других компонентов ПК, вы не хотите сходить с ума и чрезмерно затягивать Винтов настолько много, что их удаление позже сделало бы работу, подходящую только для греческого бога, такого как Зевс. Плотно, но не слишком туго .

5. Как подключить вентиляторы к материнской плате или блоку питания

Теперь вы установили вентилятор / ы, осталось только подключить их к вашей системе.Если вы устанавливаете эти вентиляторы как часть полностью новой сборки ПК, вы, очевидно, не можете подключить их, пока не завершите установку всех компонентов вашего ПК (в частности, пока материнская плата не окажется в вашем случае). Но если вы здесь устанавливаете дополнительные вентиляторы корпуса в качестве обновления существующего ПК, подключите их сейчас.

Корпусные вентиляторы можно подключить к компьютеру двумя основными способами:

Подключение вентиляторов к материнской плате

Лучший способ подключить вентилятор корпуса — к материнской плате, так как это позволяет вам контролировать скорость вращения вентилятора в BIOS материнской платы.Но это если у вашего вентилятора 4-контактный кабель, поскольку вентиляторы с 3-контактным кабелем не имеют такой возможности.

Материнские платы обычно имеют как минимум 2 разъема для вентиляторов, а многие хорошие имеют как минимум 3-4. Эти разъемы для вентиляторов обычно разбросаны по материнской плате, и в зависимости от вашей материнской платы они будут обозначены на самой плате как:

• SYS_FAN (системный вентилятор)
• CHA_FAN (вентилятор корпуса)

Обратитесь к материнской плате руководство, если вы не можете их найти, так как там должна быть диаграмма, указывающая, где они находятся.

Постарайтесь подключить вентиляторы к ближайшему разъему для вентиляторов на материнской плате, чтобы не болтались лишние кабели (чтобы все было в порядке). При необходимости используйте кабельные стяжки, чтобы кабели вентилятора не запутались.

Ваша материнская плата может также иметь разъем PWR_FAN (вентилятор питания), но по возможности избегайте его использования, поскольку он обычно предназначен для контроля вентиляторов блока питания. Но технически, если вам нужно, вы можете без проблем использовать PWR_FAN для корпусного вентилятора (но без возможности изменять скорость вращения вентилятора).

Но что бы вы ни делали, не используйте заголовок CPU_FAN, поскольку он предназначен только для подключения вентилятора кулера процессора. То же самое и с PUMP_FAN (только для жидкостных кулеров AiO).

Можно ли подключить 3-контактный вентилятор к 4-контактному разъему?

Да, можно подключить 3-контактный кабель вентилятора корпуса к 4-контактному разъему на материнской плате, но просто убедитесь, что вы вставляете кабель в правильные 3 контакта (они должны легко вставляться без особых усилий). Это также нормально, если вам нужно подключить 4-контактный кабель вентилятора корпуса к 3-контактному разъему материнской платы.Однако в обеих этих ситуациях вы не сможете контролировать скорость вращения вентилятора (для чего используется 4-й контакт).

Где 4 разъема для вентиляторов на MSI B450 Tomahawk Max

Что делать, если на вашей материнской плате недостаточно разъемов для вентиляторов?

Если на материнской плате недостаточно разъемов для вентиляторов для подключения всех корпусных вентиляторов, вы можете просто подключить оставшиеся вентиляторы к блоку питания (поясняется ниже). Или вы можете получить разветвитель вентилятора (называемый Y-разветвителем), который будет подключать 2 вентилятора к одному разъему для вентилятора материнской платы, как этот популярный от Rosewill:

Но избегайте использования тройного разветвителя (3 вентилятора в 1 разъем материнской платы), так как вы можете подвергнуться риску перегрузки предельной силы тока разъема вентилятора.

Для управления множеством вентиляторов вам нужен концентратор вентиляторов или контроллер, который питается напрямую от блока питания для стабильного напряжения (чтобы избежать ограничений по силе тока коннектора вентилятора материнской платы). Этот 8-портовый вентиляторный концентратор Silverstone — популярный и надежный выбор по (обычно) хорошей цене:

.

Подключение вентиляторов к источнику питания

Если вы подключаете корпусные вентиляторы непосредственно к блоку питания (блоку питания), вы не сможете контролировать скорость вращения вентилятора, и вентилятор всегда будет работать на полной скорости.Иногда вам нужно подключить вентилятор к блоку питания (если на вашей материнской плате, возможно, недостаточно разъемов для вентиляторов для всех ваших поклонников), но это не проблема, если вы действительно не хотите контролировать скорость вращения вентилятора.

Чтобы подключить корпусный вентилятор к блоку питания, в блоке питания должны быть 4-контактные разъемы Molex (не все блоки питания имеют такие разъемы, но многие будут). Вам также понадобится переходник с 3 контактами на molex (некоторые вентиляторы идут с ним), который вы подключаете к вентилятору, чтобы затем можно было подключить его к кабелю molex блока питания.

Как и наш Cooler Master SickleFlow 120 мм, некоторые послепродажные вентиляторы будут поставляться с переходником Molex с 3 контактами.
Подключите корпусный вентилятор напрямую к блоку питания с помощью переходника Molex

Застряли при планировании сборки нового ПК?

Не пропустите наше последнее подробное руководство по сборке игрового ПК на 2021 год и не стесняйтесь обращаться за помощью в комментариях, если вам нужна помощь в выборе правильных частей для ваших конкретных желаний и потребностей.

.
