Как пользоваться тестером напряжения — электрическим мультиметром

Тестером в просторечье называют цифровой прибор для измерения параметров электрической цепи – мультиметр (ударение на последний слог). Но чем же он тогда отличается от амперметра, вольтметра или омметра, спросите вы, почему понадобился этот прибор, когда есть другие?

Дело в том, что мультиметр – это три прибора в одном, откуда и идет его название, приставка “мульти” означает много. Но конечно же тестер может не ограничиваться лишь трем составляющими, а содержать в себе по 10, 20, а иногда и 30 различных приборов, и причем, все это в одной небольшой коробочке, по размерам немного превосходящей смартфон.

Что лучше – аналоговый тестер или цифровой

Все приборы в мире изначально были аналоговыми, а сегодня их постепенно вытесняют цифровые. У последних есть множество преимуществ, например, точность измерения, человеческий глаз ведь может ошибиться, тогда как на экране появляется значение вплоть до тысячных.

Однако многие специалисты “старой школы” предпочитают аналоговые устройства потому что они проще, их легче чинить, и они значительно дешевле.

Как подготовить тестер к работе

Подготовка мультиметра состоит из следующих этапов:

Подключение источника питания. Как правило, все тестеры работают на простых пальчиковых батарейках, но существуют модели и со встроенным аккумулятором. Большие же промышленные мультиметры работают от сети.
Далее следует подключить щупы. Щупы – это провода с клеммами, посредством которых будет создаваться контакт для протекания электрического тока через тестер, Красный провод нужно вставить в гнездо, где написано COM, а черный, где написано V.
Проба щупов. Чтобы пользоваться мультиметром, и получать точные результаты, необходимо убедиться в целостности и исправности проводов. Соедините клеммы друг с другом, и вы услышите гудок – это и будет значить, что с щупами все в порядке.
Выберите измеряемую величину, и установите ее на шкале путем поворота ручки с указателем.
Выберите размерность, то есть в каких долях на экран будет выводиться значение величины.

Тестер готов к работе!

Устройство электронного тестера

Инструкция по применению

Современные мультиметры позволяют измерять огромное количество величин, но основное его назначение – это определение силы тока, напряжения и сопротивления.

Как померить тестером напряжение

Мультиметром можно мерить параметры как постоянного тока, так и переменного. Например, рассмотрим случай с измерением напряжения в бытовой розетке. Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти.

Затем нужно вставить щупы в розетку (без разницы какой щуп, в какое отверстие вставлять), только не трогайте их металлические части, держитесь только за изоляцию, а также не соприкасайте их друг с другом, пока они находятся в розетке. Скорее всего ваш прибор покажет значение напряжения в 215,5 В, как обычно и бывает.

Если же вы измеряете постоянное напряжение, то алгоритм будет тот же, только стрелка должна быть направлена на раздел DCV. Вы можете померить напряжение пальчиковой батарейки.

Для этого возьмите щупы, и приложите их к контактам батарейки, здесь, как и в случае с розеткой, не имеет значения полярность, поскольку, на экране всегда будет выводиться одно и то же значение, только с разными знаками. Так как напряжение батарейки обычно невелико, то щупы можно прижимать к клеммам прямо руками.

Вся домашняя электрическая сеть работает на переменном токе, поэтому поставьте указатель тестера в разряд ACV на размерность больше 220-ти

Как померить ток

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A. Если вы измеряете постоянный ток, то на DCA, а если переменный, то ACA. Хотя как правило в быту необходимо мерить лишь напряжение, иногда все же возникает необходимость точно определить силу тока, например, при проверке автомобильных аккумуляторов.

Как измерить сопротивление

Все то же самое, только поверните ручку указателя в раздел Ω (Омега). Если вы предполагаете, что сопротивление будет большим, можете выбрать размерность в терраомах – это очень много, обычно таким сопротивлением обладают диэлектрики, если же вы измеряете сопротивление обычного проводника, например, алюминиевой проволоки, достаточно выбрать просто Омы.

Чтобы на дисплее выводилось значение силы тока, необходимо выбрать эту величину на шкале, то есть повернуть стрелку в раздел с буквой A

Прозвон диодов

При помощи тестера можно также проверять на работоспособность диоды. Диоды, для тех, кто не знает или забыл, это такие специальные устройства, которые проводят ток только в одну сторону, поэтому их еще называют выпрямителями переменного тока.

Переключите ручку мультиметра в положение “проверка диодов” – это треугольник с палочкой на вершине, затем подключите к его электродам щупы два раза, меняя полярность. Если диод рабочий, то в одной полярности вы получите значение на экране от 400 до 800, а другой 1. Это будет значить, что в первом случае диод пропускает ток, и на нем есть напряжение, а во втором – нет.

В случае со светодиодом порядок остается тем же самым, однако сама процедура значительно упрощается. Поскольку светодиод светится при пропускании через него электрического тока, вы сразу поймете, работает он, или же сломан.

Дополнительные возможности тестера

Измерение емкости конденсаторов

Некоторые мультиметры обладают встроенной функцией измерения емкости (в Фарадах). И хотя как правило рядовому пользователю он скорее всего ни разу в жизни не понадобится, для радиолюбителей она будет очень полезна, ведь зачастую конденсаторы на рынке вторсырья (а именно там большинство любителей покупает детали) некачественные, а иногда даже встречается откровенный обман, однако, если носить с собой в магазин тестер, то деньги не будут выброшены зря.

Проверка транзисторов в машине

Иногда при починке автомобиля может возникнуть подозрение, что какой-либо транзистор неисправен, однако проверить его тестером очень просто. Необходимо рассмотреть пары его электродов, как диоды и прозвонить их все в обоих направлениях.

Так для npn-транзистора диод База-Эмиттер должен иметь одностороннюю проводимость, диод База-Коллектор – то же самое, а диод Эмиттер-Коллектор не должен проводить ток ни в какую сторону, то есть быть изолятором. Для транзистора с pnp-переходом первые два диода должны проводить ток в обратную сторону.

Кроме того тестером можно:

Проверять замкнутость практически любой электрической цепи, что делает его актуальным для всевозможных электротехнических лабораторий и производств;
Узнать вольтаж аккумулятора в машине. Конечно само по себе это знание вам ничего не даст, но если сопоставить напряжение с номинальным при определенном уровне зарядки, вы поймете, нужно ли вам его заряжать, или еще можно его использовать. Для этого просто померьте напряжение, когда аккумулятор заряжен до максимума, и напишите где-нибудь на нем это значение.
При помощи тестера можно также находить в многожильных проводах фазы, нули и землю. Рассмотрим пример с трехжильным проводом. Разбейте их на 3 пары, и прощупайте каждую. Там, где напряжения не будет – земля и ноль, значит фаза найдена. Далее соединяйте по очереди фазу с этими двумя проводами, и в паре, где напряжение будет меньше, затесался провод заземления, ведь заряд земли меньше, чем у нулевого провода.

Можно придумать еще сотни способов использования мультиметра, оставляем это вам в качестве домашнего задания.

Блиц-советы

Многие люди любят прижимать проводящие части щупов тестера непосредственно к клеммам тестируемого прибора, и несмотря на то, что в большинстве случаев опасности для жизни и здоровья это не несет в силу очень низкого напряжения, все же так делать не рекомендуется. Дело в том, что жир с рук переходит на металл, а далее начинаются процессы окисления, которые уменьшают проводимость щупов, что значит, что их срок службы уменьшается.
Если вы покупаете тестер для дома, и вы не радиолюбитель, не стоит переплачивать за ненужные вам функции типа проверки конденсаторов, для обычных бытовых целей вам вполне хватит стандартного тройного набора – измерения тока, напряжения и сопротивления. С ними вы сможете проверить работоспособность розеток, посмотреть, не прерывается ли где ваша электропроводка, а также узнать, не окислились ли контакты.

правила, измерение, поверка, проверка показателей для чайников

Все знают, зачем нужен электрический ток. Без него не будет работать телевизор, компьютер, стиральная машина, не загорится электрическая лампочка. У тока есть свои характеристики – это напряжение, сила и сопротивление. Чтобы их измерять были придуманы специальные приборы, а потом их объединили в один и назвали мультиметром. Как же пользоваться мультиметром? Освоить работу с ним сможет любой начинающий электрик.

Виды приборов

Мультиметры делятся на два основных вида: цифровые и аналоговые. Освоить правила пользования мультиметром для новичков можно в течение часа, независимо от его вида.

В аналоговых изделиях для отображения показаний используется стрелка. На точно размеченном циферблате она указывает значение того параметра электрического тока, измерение которого производится в данный момент.

Использование мультиметра с цифровой начинкой еще проще. Для отображения результата измерения в таких устройствах применяется цифровой дисплей. Это, как электронные часы, на которых показано время.

Изделия могут существенно отличаться по стоимости. Цена устройства напрямую зависит от точности измерения, которую может обеспечить данный прибор. Точность еще называют разрядность, потому что мультиметр показывает несколько разрядов величины.

Дорогие мультиметры, которыми предпочитают пользоваться профессиональные электрики, имеют разрядность 5 и выше. Такие изделия можно приобрести за несколько тысяч долларов США. Качество такой диагностики будет находиться на абсолютно недоступном для дешёвых китайских изделий уровне.

Для начинающих электриков профессиональные изделия не нужны. С помощью дешёвых устройств можно легко произвести измерения напряжения в сети, сопротивление резистора, определить исправность транзисторов и конденсаторов, при этом погрешность такой диагностики будет составлять не более 1 — 2%.

Поверка мультиметра – это особая аттестация, подтверждающая, что прибор работает правильно. Вне зависимости от вида устройства, поверка мультиметра производится по общепризнанным эталонам измерения электротехнических величин. Дешевые китайские приборы могут быть не поверенными, поэтому желательно сравнить их показания с показаниями надежного прибора.

Правила безопасности

Пользоваться устройством очень просто, но прежде чем приступить к первым электрическим измерениям, необходимо ознакомиться с техникой безопасности. Безопасная проверка электрической цепи будет в том случае, если придерживаться нескольких правил.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:inline-block;width:580px;height:400px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="8813674614"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Место, где производятся диагностические операции, должно быть хорошо освещено. Прежде чем пользоваться прибором для измерения опасного для жизни напряжения, необходимо обеспечить дополнительное освещение – установить лампу.

Запрещается пользоваться измерительным оборудованием вблизи легковоспламеняющихся и взрывоопасных веществ. При проведении измерительных работ нередко возникают искры, которые могут привести к взрыву и пожару.

Не рекомендуется пользоваться мультиметром в условиях повышенной влажности. Нежелательно пользование измерительным прибором в неустойчивом положении. Мультиметр должен лежать на ровной поверхности, вблизи проводящего измерения, чтобы до него можно было свободно достать и правильно считать показания.

Во время проведения диагностических работ, щупы необходимо держать только за изолированные ручки.

Прежде чем начать пользоваться мультиметром, следует знать, что запрещено с ним делать:

перегружать прибор во время проведения диагностических работ;
продолжать пользоваться устройством, если его переключатель, либо другая ответственная часть находится в неисправном состоянии;
пользоваться устройством для измерения переменного или постоянного тока в электрической цепи с двигателями высокой мощности, или другим оборудованием с высоким показателем пускового тока.

Выполнение данных требований позволит значительно превысить гарантийный срок эксплуатации изделия. А соблюдение техники безопасности поможет избежать несчастных случаев во время проведения измерительных операций.

Быстрая проверка

Если вы собираетесь купить мультиметр или получили его от кого-то в пользование, то нелишне будет убедиться в исправности. Проверка мультиметра происходит следующим образом. Вначале надо проверить установлена ли батарейка в отсеке для питания.

Затем устанавливают переключатель на диапазон измерения сопротивления, выбирая самый низкий диапазон. Вставляют штекеры в гнезда и соединяют щупы между собой (замыкают).

Если на экране появятся нули или он выдаст очень малое значение, то мультиметр находится в рабочем состоянии. Однако такая проверка не позволяет проверить точность измерений. На точность мультиметр можно проверить, сравнив его показания с показаниями эталонного прибора.

Если прибор применяется на производстве, на государственных объектах, то требуется поверка мультиметра. Ее проводят сразу после изготовления в лабораториях, по специальной методике согласно ГОСТам.

Пользоваться мультиметром можно только после подтверждения правильности показаний. Существуют аттестованные организации, занимающиеся этой процедурой. Если необходима повторная поверка мультиметра, то обращаются к ним.

Внешний вид

На корпусе цифрового мультиметра чаще всего три гнезда (иногда бывает 2 и 4). Вместе с коробкой прибора обязательно идут щупы. Это контакты, посредством которых происходит соединение с объектом, проводящим электрический ток.

Один провод контактов сделан черным, а другой красным. Черный штекер щупа вставляют в гнездо «com» – общий выход (масса), он также помечен знаком «-». Красный штекер непосредственно измерительный. Напротив красных гнезд обычно стоит значок, указывающий, какое измерение мультиметром можно проводить.

На корпусе есть круговой переключатель. Зоны измерения ограничены красными черточками или же присутствует другое обозначение границ, интуитивно понятное. Если внимательно приглядеться к значкам, то можно понять, что это обозначения ампер, ом и вольт.

Есть значок диода, частоты звука (Hz), может быть знак температуры, емкости. Поэтому пользоваться цифровым мультиметром для чайников не составит труда, если этот «чайник» хоть немножко разбирается в обозначения характеристик тока.

Как измерить напряжение

Мультиметром можно пользоваться для замера постоянного и переменного напряжения. Для определения электрического напряжения черный штекер устанавливают в гнездо «сом», а красный – в гнездо «V».

Если напряжение переменное, то необходимо перевести круговой переключатель в область обозначенную значком «АСV» («V~» у других моделей). Во многих устройствах для определения переменного тока применяется несколько диапазонов. Выбирают такой диапазон, в котором предположительно находится измеряемая величина или самый высокий, постепенно понижая его.

Наиболее часто переменное электричество измеряется в двух режимах: до 200 В и до 1000 В. Второй используется для высоковольтной диагностики. Измерять переменное напряжение превышающее 1000 В, запрещается.

Чтобы измерить постоянное напряжение переключатель устанавливается в зону «DCV». Практически все модели приборов, позволяют измерить напряжение в диапазоне от 20 mВ до 1000 В.

Для того чтобы мультиметр показал наиболее точные значения, переключатель устанавливается напротив цифры, которая обозначает максимально возможное напряжение. Поверка мультиметра для измерения напряжения электрического тока производится только в специально оборудованной лаборатории.

Как измерить сопротивление

Можно пользоваться данным устройством для измерения сопротивления резистора или других деталей, а также участков электрической цепи. Переключатель мультиметра, в этом случае, переводится в режим обозначенный значком Ома (Ω).

В этой категории также следует выбрать подходящий вариант максимально возможного показания омметра. Резистор необходимо выпаять из схемы, чтобы другие детали не повлияли на показания.

Подавляющим большинством приборов можно пользоваться для замеров сопротивления до 2 МОм. Целостность электрической цепи, сопротивление которой не превышает 150 Ом, можно прозвонить с помощью звукового индикатора. Для этого переключатель устанавливается в соответствующий режим, а щупы устройства подключаются к цепи прозвона.

К сожалению далеко не все измерительные устройства оборудованы данной функцией. Поэтому если необходимо прозвонить электрическую цепь, которая не имеет «пищалки», выбирается режим определения сопротивления до 200 Ом.

Оставлять переключатель в режиме «Ω» не рекомендуется, поскольку при этом быстро разряжается батарея.

Как измерить силу тока

Измерительным прибором можно пользоваться для определения силы тока. Мультиметр переводят в режим «DCA». В этом режиме определение силы тока производится до показания 200 mA. Если сила тока выше, то круговой переключатель устанавливается напротив значка «10А» а чёрный штекер щупа переводится в соседнее гнездо с соответствующим обозначением.

Далее мультиметр подключается последовательно в электрическую цепь. Во время подключения устройства ток должен отсутствовать в диагностируемом проводнике. Последовательность присоединения прибора следующая:

электрическая цепь полностью обесточивается;
мультиметр переводится в режим определения силы тока;
цепь разрывается, и мультиметр подключается последовательно;

подаётся электрический ток.

Показатель силы тока в амперах будет отображён на дисплее или указан стрелкой, если используется аналоговый прибор.

Научиться пользоваться мультиметром не составит большого труда. Достаточно понять основной принцип работы прибора, и можно приступать к проведению диагностика аппаратуры и различных электрических приспособлений.

Как пользоваться тестером | Electricdom.ru

Здравствуйте, уважаемые посетители сайта. Любому электрику, домашнему или профессиональному, приходится пользоваться универсальным прибором — тестером (мультиметром) для измерения различных электрических величин — напряжения, сопротивления, силы тока, проверять электрические провода и кабели на целостность цепи. Для рассмотрения можно взять простую модель китайского тестера DT-832, которая не считается очень надежной, но подойдет для домашнего электрика, который пользуется им не так часто. Принципы работы с другими моделями такие же.

Виды мультиметров

Мультиметры бывают двух видов — аналоговые и цифровые. В настоящее время больше используются цифровые мультиметры, они более точные, но аналоговые мультиметры также все равно используются, они лучше работают при радипомехах, когда цифровой может отказать.

Как работать с мультиметром

Мультиметр имеет много позиций — шкала для постоянного напряжения, шкала для переменного напряжения, шкала для измерения силы постоянного тока, шкала для измерения сопротивления, элемент со значком «генератора» используется для прозвонки цепи, можно проверять радиоэлементы — транзиторы.

Если рассмотреть позиции по часовой стрелке:

1. ACV — измерение величины переменного напряжения (2 положения 200 и 750 Вольт). Ставим предел измерения 750В для проверки напряжения в домашней электросети.

2. DCA — измерение величины силы постоянного тока. Используется для измерения небольших токов.

3. hFE Измерение коэффициента передачи транзистора (для радиотехников).

4. Генератор прямоугольных импульсов (для радиотехников).

5. Прозвонка для определения целостности цепи (значок «генератор»). В этом положении при замкнутых щупах слышен звуковой сигнал и дисплей показывает сопротивление в Ом , если цепь замкнута. Очень полезная позиция. Позволяет экономить время, так как не обязательно смотреть какое сопротивление цепи.

6. Измерение сопротивления в 5 пределах: 200 Ом, 2000 Ом или 2 кОм, 20 кОм, 200 кОм, 2000 кОм или 2 мОм.

7. DCV — измерение постоянного напряжения в 5 пределах: 200 мВ, 2000 мВ или 2 В, 20 В, 200 В и 1000 В.

К мультиметру всегда подключаются два щупа — красный и черный, красный всегда «+», черный всегда «-«. Черный щуп всегда включается в нижний разъем, красный щуп в средний или верхний разъем, он включается в верхний разъем, когда надо измерить силу постоянного тока до 10 А.

Например, для измерения напряжения в розетке надо поставить шкалу на переменное напряжение, выбираем предел 750 В, так как напряжение должно быть 220 В. Ставим два щупа мультиметра в розетку и видим значение напряжения. Для измерения напряжения мы подключались параллельно, для измерения тока надо подключаться последовательно.

Для проверки целостности провода на обрыв ставим переключатель шкалы на значок «генератор». Для проверки работы генератора замыкаем между собой щупы мультиметра и должны услышать звук из динамика мультиметра, это говорит о том, что цепь целая. А если провод очень длинный, то как проверить его целостность? Надо на одном конце скрутить два провода между собой, на другом конце к этим проводам прикладываем щупы мультиметра и если цепь целая, то мы должны также услышать звук динамика.

Как пользоваться мультиметром для чайников видео. Как правильно пользоваться мультиметром: инструкция для чайников

ГлавнаяПолКак пользоваться мультиметром для чайников видео

видео и инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

OFF – тестер выключен;
ACV – переменное напряжение;
DCV – постоянное напряжение;
DCA – постоянный ток;
Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

samelectrik.ru

подробная инструкция для новичков (90 фото)

У каждого мужчины в домашнем хозяйстве должен быть мультиметр, который может пригодиться в различных замерах характеристик, связанных с электричеством или электроникой. Как правильно пользоваться мультиметром, что им можно измерять – на эти вопросы вы получите ответ в нашей статье.

Краткое содержимое статьи:

Что такое мультиметр

Мультиметр представляет собой прибор для измерения следующих электрических параметров:

напряжение;
сила тока;
сопротивление.

В зависимости от модели, аппараты могут определять другие величины, связанные с электричеством:

емкость современных конденсаторов
частота электрического тока;
температура;
параметры современных транзисторов.
состояние диодов.

Для измерения этих дополнительных значений производители наделяют аппараты добавочными функциями.

Как подразделяют мультиметры

Мультиметры бывают как аналоговые, так и цифровые.

Аналоговый прибор оснащен шкалой со стрелкой. Показания в нем определяются по двигающейся стрелке, в чем и заключается главный недостаток такого измерителя. Стрелка на месте не фиксируется, чтобы снять показание, надо безотрывно следить за перемещением и остановкой стрелки, суметь быстро запомнить значение на шкале. Все это делать порой неудобно, так как приходится следить ещё и за положениями щупов.

Но у стрелочного тестера есть свои достоинства. Главное из них – это наглядность перемещения стрелки. При измерении пользователь по её движению сразу же определяет, что происходит с сигналом. Аналоговый прибор не так восприимчив к помехам, как его цифровой собрат.

Электронный мультиметр более популярен ввиду своих многочисленных преимуществ над стрелочными аналогами.

Результаты замеров здесь выводятся на дисплей в форме цифровых показаний. Не нужно высчитывать, как на стрелочном, следить за мерцающей стрелкой. В этом плане цифровой аппарат очень удобен, а его простота и достаточная измерительная точность, значительно большие функциональные возможности, доступная цена, делают цифровой тестер более актуальным.

Устройство мультиметра

Внутри корпуса помещены блок питания, плата, дисплей или шкала со стрелкой. У аналогового измерителя в корпус вмещен экран со стрелкой и разноцветной шкалой.

В центре лицевой стороны корпуса находится регулятор, с помощью которого устанавливаются виды замеров, их диапазоны. Работает он от батареек, поэтому важно не забывать после использования прибора, выставлять переключатель в положение «OFF».

Каждый тестер снабжен двумя щупами, представляющими собой провода красного и черного цветов с металлическими стержнями на одном конце, штекерами – на другом.

Рассмотрим имеющиеся обозначения на корпусе мультиметра.

В корпусе, как правило, внизу справа, размещены три гнезда-разъема, к которым подключаются вышеуказанные проводники.

Для измерений переменного тока до 10 ампер служит самый верхний разъем, обозначаемый 10ADC.
Следующим размещен разъем VmA. В данные гнезда подключается только красный провод.
Самый нижний разъем – СОМ. К нему подключают черный (минус) провод.

Цифровой тестер оповестит, если была ошибка при подключении: на экране появится знак «-». Полярность необходимо соблюдать при замерах в цепях постоянного тока.

Большинство мультиметров оснащены гнездом, предназначенным специально для проверки параметров транзисторов.

Лицевая сторона корпуса поделена на сектора. Каждый предназначен для определенного вида измерений.

При переключении регулятора на ЖК-экране должны появиться цифры. Если дисплей пуст, то батарейка либо разряжена, либо её нет в приборе.

Далее, согласно инструкции по использованию мультиметра, проверяем исправность тестера.

Подключаем красный провод к разъему «VmA», черный проводник – к разъему «СОМ».
Переключатель ставим в сектор измерения сопротивления.
Замыкаем концы щупов.
На дисплее должны появиться нули. Аппарат исправен и готов к работе.

Если щупы разомкнуть, на экране возникнет цифра «1» с показателем значения сопротивления, на котором находится регулятор.

Измеряем мультиметром напряжение

Рассмотрим, как пользоваться цифровым мультиметром при замере напряжения.

Если измеряем напряжение в домашней сети, регулятор переводим в сектор ACV и устанавливаем на значение 600 V (в других моделях 750V). Касаться металлических концов щупов нельзя.

Для замера напряжения в батарейках, аккумуляторах переключатель переводим в сектор измерения постоянного напряжения DCV. Выбираем значение выше, чем номинальное значение измеряемого элемента.

Стрелочным мультиметром пользуются в таком же порядке, как и цифровым прибором.

Измеряем сопротивление

Переключаем регулятор в сектор со знаком сопротивления Ω . Его надо установить на ближнее большее значение. Предположим, мы осведомлены, что номинал измеряемого нами резистора равен 50 кОм. Переключаем ползунок в ближнюю большую позицию, в нашем случае это будет 200k.

Когда регулятор будет в положении меньше номинала измеряемого элемента, на дисплее отображаться ничего не будет.

Измеряем силу тока

Необходимо знать, что нельзя измерять ток, к примеру, всунув напрямую стержни тестера в розетку – спалите прибор.

Следует последовательно подключить нагрузку (лампу с патроном) в цепь от мультиметра до розетки. Красный щуп подключают к разъему 10ADC. Штекер второго провода остается в прежнем гнезде. Переключатель ставят на самую большую отметку в секторе DCA .

Крепят любой исправный кусок провода к цоколю лампы и присоединяют другим концом к щупу аппарата. От цоколя лампы должен быть ещё один провод, его вставляют в розетку.

Второй щуп втыкают в розетку.

На дисплее появятся результаты замера.

Фото инструкция как пользоваться мультиметром

electrikmaster.ru

Как пользоваться мультиметром правильно

Опытный электрик, который часто работает с сетями и ремонтирует различные устройства, в своем арсенале обязательно должен иметь мультиметр. Этот прибор представляет собой устройство, сочетающее функции омметра, амперметра и вольтметра. В этой статье мы расскажем, как пользоваться мультиметром правильно, какие они бывают и что нужно учитывать при работе с устройством.

Введение

Существует два вида тестеров — электронный (цифровой) и аналоговый. В наши дни аналоговые практически не используются ввиду их большого веса и габаритов. Их давно вытеснили цифровые устройства — они маленькие, удобные и позволяют проводить замеры с высокой точностью измерений. Использовать их несложно, особенно если разобраться с инструкцией и запомнить правила подключения.

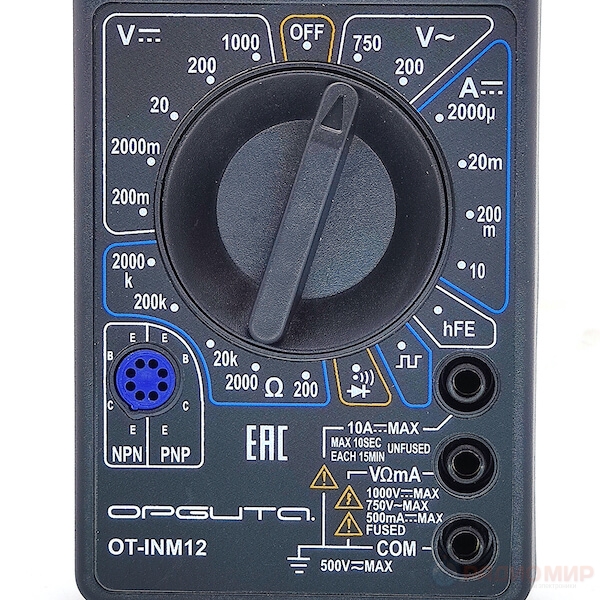

Основные обозначения на классическом мультиметре

Далее мы будем рассматривать цифровой прибор, поскольку у вас с вероятностью в 99.9% будет именно он. На передней стороне устройства есть переключатель, его основные режимы:

OFF. Означает, что тестер выключен и не расходует энергию.
ACV. Включен режим работы с переменным током.
DCV. Включен режим работы с постоянным током.
DCA. Измерение постоянного тока.
Ω. Режим измерения сопротивления проводника.

Переключение режимов происходит за счет поворота переключателя в нужную позицию. В нижней или правой части вы обнаружите три разъема, которые используются для подключения измерительных щупов. Чтобы правильно пользоваться цифровым мультиметром, вам нужно понимать режимы их работы.

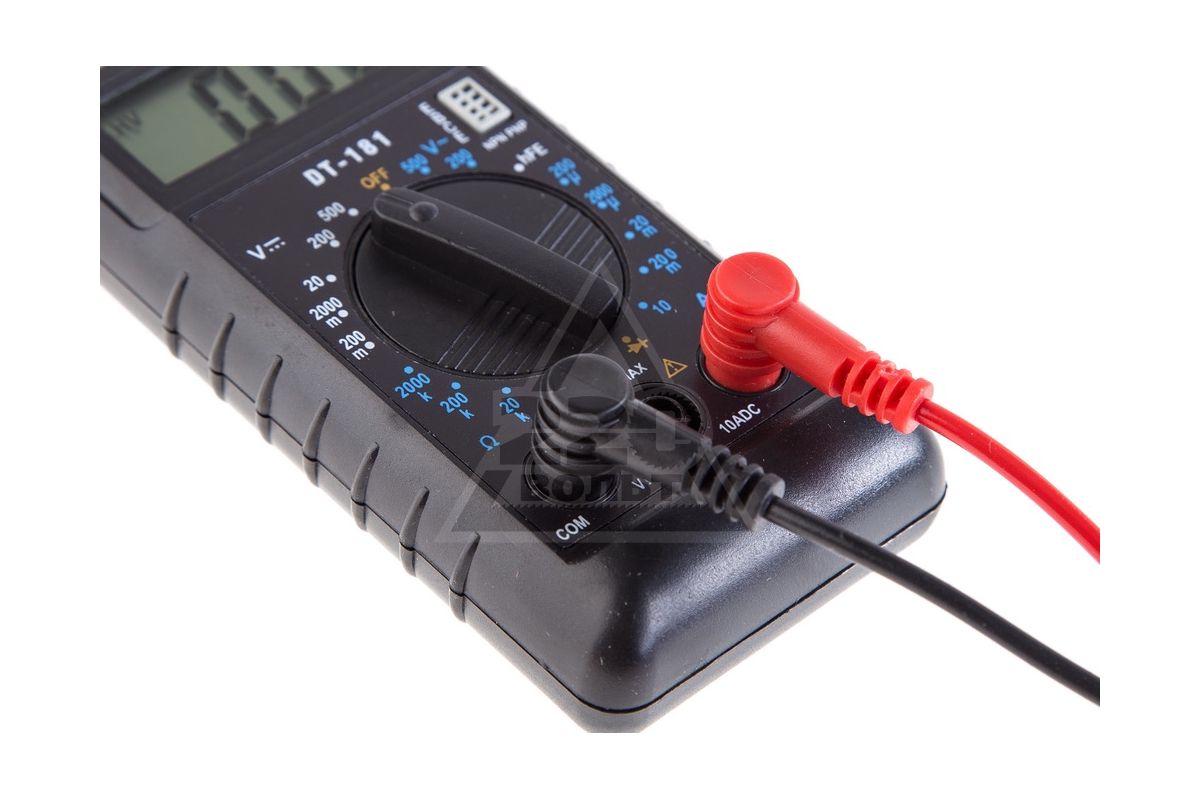

Внимание: черный кабель всегда включается в com-разъем. Красный включается в гнездо VΩmA, если проводится работа с токами мощностью до 200 мА или мультиметр применяют для измерения сопротивления. Если работа ведется с токами мощнее 200 мА, то кабель подключается к гнезду 10 ADC.

При работе обязательно нужно учитывать это требование. Если вы подадите на гнездо VΩmA высокие токи, то прибор просто выйдет из строя. В лучшем случае у него сгорит предохранитель, в худшем — повредится системная плата.

Как правильно мерить напряжение

Чтобы понять, как пользоваться стрелочным мультиметром для измерения напряжения, вам следует просмотреть видео внизу страницы. Принцип прост — вы включаете щупы, выбираете напряжение и по отклонению стрелки высчитываете значение. Использование электронного устройства еще проще — считать вам ничего не нужно. К примеру, нужно померить напряжение в розетке. Вы выбираете режим ACV (переменный ток), черный щуп включаете в Com, красный в VΩmA. Вы предполагаете, что в сети 220 вольт, а не 380, поэтому выставляете переключатель на ближайшее значение. Если непонятно, какое напряжение в сети, то ставьте максимальное значение и понемногу его опускайте.

Классический стрелочный мультиметр

К примеру, на вашем мультиметре три положения — 5 вольт, 200 вольт и 700 вольт. Вы решили померить напряжение в розетке, но не знаете, какое в ней напряжение. Сначала вы ставите 700 вольт и снимаете показания. Прибор показывает 235 вольт. Вы понимаете, что измерения следует проводить в другом диапазоне и переключаетесь на 200. Следующий замер показывает 223 вольта, что является наиболее точным значением.

Если вы меряете напряжение в сети постоянного тока, то нужно переключить ручку в соответствующее положение. Обозначение переменного тока на мультиметре — DCV. Далее все делается так же, как и в случае замеров при переменном токе с подбором наиболее точного значения. Замеры делаются при параллельном подключении, а не последовательном, то есть на двух фазах, а не на одной. Снять напряжение с одного провода не удастся.

Внимание: при работе с электричеством будьте осторожны. Думайте, что вы делаете, чтобы не вызвать короткое замыкание и не прикоснуться к оголенным проводам щупами.

Если вам нужно найти фазу, то можно просто использовать индикаторную отвертку — она помогает находить фазу в сетях 220 вольт без использования прибора. Но если вы занимаетесь ремонтом проводки, то обойтись одной отверткой не удастся — фаза может быть везде, а ноль — отвалиться. Но работать мультиметром все равно вы должны уметь — это азы для любого электрика.

Как правильно измерить силу тока

Измерение силы тока начинается с определения того, с каким током приходится работать: переменный или постоянный. Вам нужно установить переключатель в необходимое положение. Затем определитесь, какая сила тока ориентировочно будет в цепи. Подключите второй щуп к соответствующему разъему (до 200 мА в «VΩmA», свыше в разъем «10А»).

Если вы не знаете, какая сила тока, то начинайте измерение с максимальных значений. Если на экране вы увидите меньший ток, то тогда переставьте штекер в другой разъем. Если и при этом значение меньше контрольного, то измените положение ручки на более низкую силу тока. Изучите обозначения на мультиметре, чтобы понимать, какие значения вас интересуют, и работайте от максимальных к минимальным, а не наоборот.

Внимание: для измерения силы тока нужно подсоединять прибор последовательно. Он включается в сеть к одному кабелю, что позволяет определить значение силы тока с высокой точностью.

Виды мультиметров

Меряем сопротивление устройства

Изучая расшифровку обозначений на мультиметре, вы наткнетесь на значок «Ω». Данная шкала используется для измерения сопротивления. Здесь уже не нужно подбирать максимальные параметры — начинать измерение можно с любой позиции. Мы рекомендуем начинать со средних — если показания больше, то переставляйте ручку вперед, если меньше — то назад.

Если вы меряете сопротивление не отдельного элемента, а подключенного к цепи, то обязательно обесточьте ее, иначе прибор выйдет из строя или покажет неверные данные. Это касается любых устройств под напряжением. Если вы ремонтируете пульт от телевизора, то вытаскивайте с него батарейки, если люстру с трансформаторами — то отключайте питание автоматом. В схеме измерения сопротивления не должно быть ничего лишнего — только прибор и само устройство.

Если вы планируете измерять сопротивление в цепи автомобиля (к примеру, проверка стартера или генератора), то обязательно отключайте аккумулятор. Почитайте о том, как пользоваться мультиметром в автомобиле. Учитывайте, что аккумулятор выдает постоянный ток с напряжением в 12 вольт, поэтому подстраивайтесь именно под эти показатели.

Как понять, что вы меряете в неправильном диапазоне? Если при замере на экране высвечивается “Over”, “Ol” или “1”, то это означает, что снять показания не удалось, поэтому переключитесь на шаг выше. Если на экране горит “0”, то нужно наоборот уменьшить значение.

Ничего сложного в измерениях сопротивления нет — вы гарантированно быстро разберетесь с устройством, если изучите инструкцию и запомните несколько основных правил. Всегда начинайте мерить значения с запасом, спускаясь сверху вниз, подключайте прибор правильно и следите за целостностью изоляции щупов, чтобы не устроить короткое замыкание или не получить удар током.

Как правильно прозванивать цепи

Прозвонка — это проверка, есть ли в сети контакт. Этой функцией пользуются в основном продвинутые ремонтники, которые занимаются восстановлением техники или устройств. Обычному человеку эти функции обычно не нужны, но все же вы должны понимать, как ими пользоваться.

Переключателем необходимо выбрать режим прозвонки (он обозначен треугольником с вертикальной линией или вертикальными скобками, похожими на значок “громкость”). Затем щупами нужно прозвонить дорожку. Если она целая, то вы услышите писк динамика.

Внимание: при прозвонке нужно обесточивать сеть, чтобы по ней вообще не текли токи. Использовать мультиметр для прозвонки сетей под напряжением запрещено — он или покажет неверные данные, или выйдет из строя.

Изучите инструкцию, прежде чем пользоваться устройством

В каких случаях необходимо пользоваться мультитестером в прозвоночном режиме? Если вам нужно определить работоспособность кабеля. К примеру, вы проложили пару десятков кабелей для LAN сети к каждому столу или устройству, но забыли промаркировать их. В этом случае и можно легко определить. Вам надо выбрать один кабель, зачистить на нем два провода и замкнуть их (к примеру, желтый и зеленый). Потом вы отправляетесь на другой конец пучка и прозваниваете на каждом кабеле зеленый и желтый провод. Когда тестер пискнет, то вы нашли искомый кабель.

Мы перечислили основные правила пользования мультиметром для новичков — этого вполне достаточно, чтобы совершать 95% всех бытовых операций. Домашнему электрику вряд ли понадобится проверка транзисторов и другие сложные функции — они нужны только ремонтникам электроники. Поэтому не стоит забивать себе голову.

Несколько советов

Ниже мы расскажем вам несколько нюансов, которые значительно облегчат вашу жизнь при работе с устройством:

У большинства китайских тестеров щупы очень хлипкие и непрочные. Их можно усилить, если надеть кембрик на место, где из трубки-держателя выходит кабель.
Всегда помните о том, что нужно мерить от больших значений к меньшим. Если вы все же забыли об этом правиле и прибор вышел из строя, не спешите расстраиваться. В нем есть плавкий предохранитель — возможно, он успел спасти плату и перегорел сам. Замените его на новый. Не используйте самодельные предохранители или проволочки — они не спасут блок в следующий раз.
Не забывайте, что прибор работает от батарейки и ее периодически нужно менять. Если на экране появилась надпись Bat, то она скоро сядет.
Переключатель можно вращать в любом направлении, но только в том случае, если щупы не подключены к источнику напряжения. Нельзя воткнуть их в розетку и крутить ручку в обе стороны.
При измерении напряжения не нужно ловить фазу и ноль — можно присоединять щупы к любым контактам. Если полярность будет неправильная, устройство просто покажет значение со знаком минус.

Чтобы вам было легче осваивать прибор, посмотрите видео, как пользоваться мультиметром для чайников. Этот обзор будет понятен даже новичкам.

Интересное по теме:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

knigaelektrika.ru

Как пользоваться мультиметром для чайников инструкция

Как пользоваться мультиметром

Мы бы не рекомендовали сразу же пытаться проверить напряжение в сети 220 В. Начните с чего-нибудь более простого. Например, это может быть батарейка или аккумулятор от телефона. Затем можно развлечься тем, что поиграться с устройствами питания каких-нибудь гаджетов. И вот только после этого можно будет подойти к какой-нибудь розетке. В деле обучение тому, как пользоваться мультиметром, потому ещё столько сложностей, что даже не все диапазоны прописаны с инструкции. Даже бывалый мастер из этой бумажки не все может понять. А хочется же для чайников. Иначе и не поймёшь, как измерить силу тока мультиметром…

Диапазоны мультиметров

Проверка правильности подключения щупов является важной частью понимания того, как пользоваться цифровым мультиметром. Об этом обычно пишут в инструкции, внимательно прочтите. Косвенным подтверждением правильности проделанных операций будет звонок при соприкосновении щупов на диапазоне, помеченном, толстой стрелкой с поперечной чертой на конце (прозвонка диодов). Иногда аналогичная функция помечается точкой с расходящимися от неё дугами (так обычно обозначается зуммер, звонок). Чтобы проверить мультиметр на работоспособность иногда вводится дополнительный режим, но для этого нужны специальные приборы. Мы же пробежимся лишь по ключевым опциям.

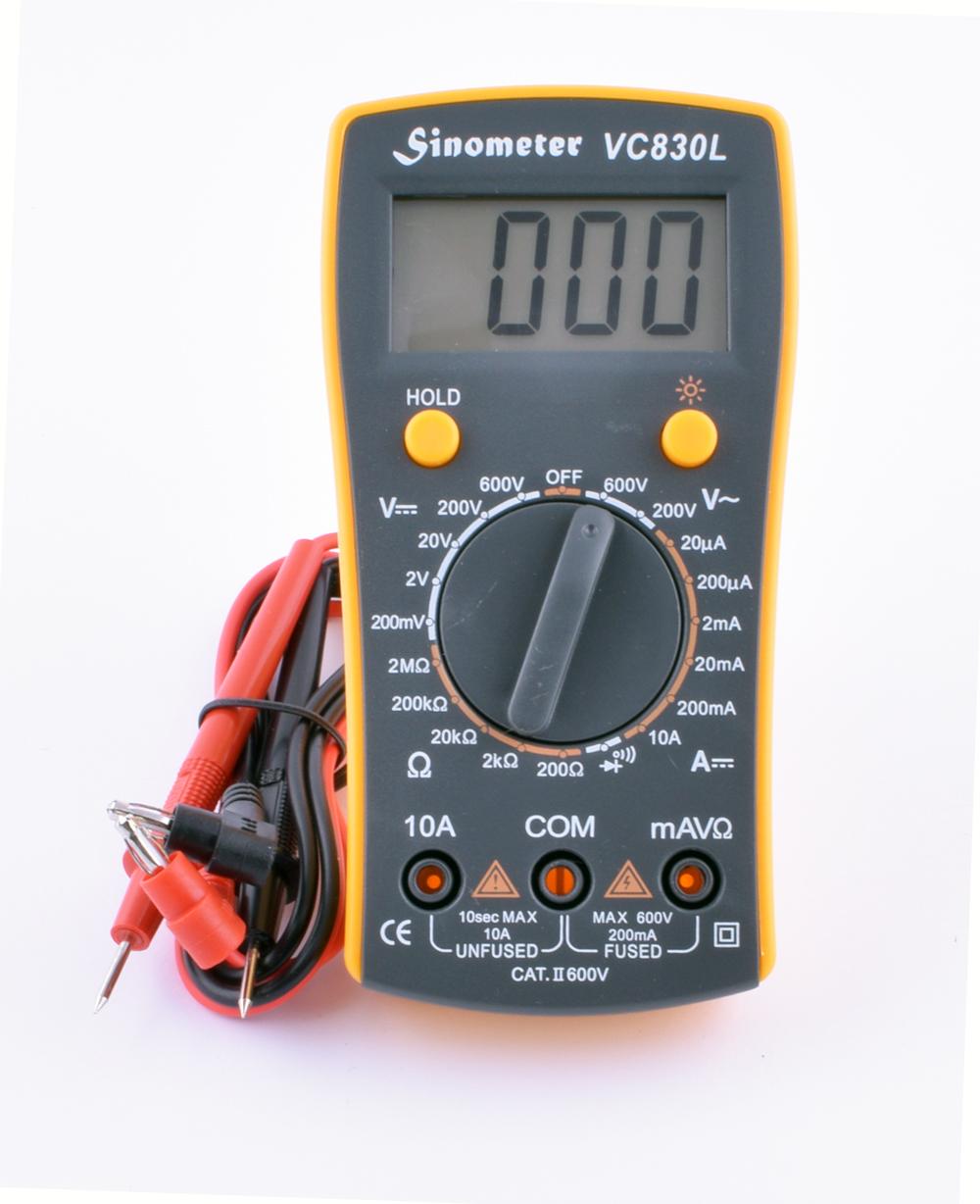

Обозначения шкал мультиметра

Проверка напряжения

Рекомендуем начать с того, чтобы проверить напряжение на батарейке. Это совершенно безопасно для человека и используемого им тестера. Батарейка скорее всего тоже не пострадает. Зато можно будет научиться на этом примере такой важной вещи, как полярность напряжения.

У мультиметра имеется два щупа. Один из них красный, и это традиционно так называемый плюс. Чёрный провод фактически является общим, и на лицевой стороне он обозначается, как COM (common). Это земля или, как её ещё называют, минус. При этом гнёзд в тестера обычно три или четыре. Чёрный провод обычно находится на одном месте, а красный передвигается сообразно используемой шкале и виду работ. Обычно это касается как раз токов и напряжений, а все остальные работы проводятся в любом состоянии.

Выставляем диапазон положительных напряжений. Для этого находим на лицевой панели букву V с прямой чертой возле неё, под которой находится три точки (см. рис). Смотрим номинал батарейки с ставим такой диапазон, чтобы эта цифра гарантированно попала внутрь. Некоторые цифры на лицевой панели в разделе постоянных напряжений предваряются буквой m. Это значит, что речь идёт о тысячных долях – милливольтах. Это позволяет повысить точность измерений во многих случаях, где речь идёт о слабых напряжениях.

Красный щуп прислоняется к положительному полюсу батарейки, а чёрный – к отрицательному. После этого на экране должен появиться номинал с небольшими отклонениями. Если полярность перепутана, то цифра будет отрицательной. С аккумулятором телефона будет тоже все просто. На корпусе батареи обычно имеется три контакта, и лишь один из них – чаще всего левый – является источником напряжения. Два других – земля. Напряжение, естественно, положительное.

Дальше действуйте сообразно указаниям, приведённым выше. Номинал батареи обычно надписан не её корпусе. Например, это может быть 3,5 В. То есть ставим на мультиметре диапазон до 20 В. Также можно проверить заряд батарейки косвенным путём. С падением запасённой энергии уменьшается вольтаж. Вот почему в быту говорят, что батарейки «сели».

Измерение сопротивления

Эта функция часто нужна в быту, когда приходится возиться с контуром заземления квартиры. Семейство диапазонов, измеряющих сопротивление, находится под буквой греческого алфавита омега (см. рисунок). Некоторым цифрам предшествует литера k. Это значит, что речь идёт о килоомах. Нужно подобрать соответствующий диапазон для обеспечения максимальной точности. Например, на 200 Ом тестер показывает десятые доли, а на 2000 Ом этого уже нет. Понятно, что это нужно не всегда, вот потому и говорим, что нужно соотносить диапазоны.

Читайте также: Как подключить фотореле

Для оценки нужного следует быть в курсе того, как производится маркировка. На старых резисторах обычно прямо пишут их номинал. Буквой к обозначают приставку кило, М – мега, Г (G) – гига, Т – тера. Особо маркируются резисторы мелкого номинала. Например, запись 1R5 означает, что сопротивление резистора составляет 1,5 Ом. Ну, и, конечно, нужно выбрать самый малый диапазон. Не так давно в наших обзорах мы приводили пример косвенного измерения сопротивления, у которого точность намного выше. Мы не будем повторяться, а просто рекомендуем немного полистать сайт. Найдёте много интересного.

Отдельно маркировке подлежит точность. Обычно она идёт после номинала и обозначается цифрой в процентах. Но иногда допуски приводят в буквенных кодах. Например, L соответствует 0,01%. Более подробно об этом можно почитать в ГОСТ 28883. Там же можно ознакомиться с цветовыми маркировками и их назначением. От себя добавим, что значимых полос на корпусе резистора может быть 4 или 5, а значение номинала удобнее определять по онлайн-калькуляторам. Один такой имеется на сайте магазина Чип&Дип.

Переменное напряжение

Мы уже знаем, как проверить батарейку, и теперь пора осилить более серьёзную задачу. А именно – переменное напряжение. Но перед этим научимся тыкать щупами в нужное место. Потому что при работе с промышленным стандартом 220 В весьма велика вероятность что-нибудь испортить. Для тестирования попробуем зарядное устройство любого телефона.

Старайтесь найти старенькое с открытыми контактами, потому что miniUSB это не то, с чем удобно работать штатными щупами тестера. Обычно для труднодоступных мест используются специальные иголки, но их ещё нужно купить, а в комплекте обычно не имеется. Когда открытый разъем адаптера телефона обращён к нам лицом, то фаза обычно находится слева. Это распространённый шаг. В розетке фаза тоже должна находиться слева. В это место ставим красный щуп, а чёрный на вторую клемму (либо корпус, если второй клеммы нет). Тестер должен показать штатное напряжение питания адаптера. Не забудьте включить его в розетку.

Тестирование переменного напряжения в розетках

Верный диапазон

Перед тестированием переменного напряжения нужно поставить правильный диапазон. Для наших розеток это будет 750 В. Потому что на практике в домах обычно присутствует 230 В (для совместимости с европейской техникой), и 200-вольтовой шкалы в этом случае будет маловато. Сверьтесь с нашим рисунком по поводу установки диапазона. Группа переменных напряжений маркируется латинской литеров V, за которой идёт тильда

При работе в этом режиме полярность щупов не имеет значения. Но мы бы рекомендовали применять красный провод для фазы. Просто для того, чтобы обрести правильные навыки работы. Щупы прекрасно входят как в евророзетки, так и в обычные. Дисплей должен показать 220-230 В.

Режимы приборов

Режим прозвонки диодов также используются и для тестирования целостности проводов. Перед началом работы рекомендуется замкнуть щупы. При этом должен раздаться писк. Для тестирования возьмите обычную переноску (удлинитель). В розетку втыкать её не нужно. Теперь присоедините любой щуп к одному из штырей вилки, а второй вставляйте в любое из гнёзд удлинителя (они идут двумя рядами). Если писк не раздался, переместите первый щуп на другой штырь. Исправная переноска должна без проблем звониться. Обратите внимание, что по мере проведения работ цифры на дисплее меняются. Тестер показывает одновременно сопротивление линии. Это очень удобно, но показания не отличаются большой точностью. Поэтому для измерения малых сопротивлений проводов по-прежнему рекомендуется использовать специальный режим из группы Ω. Показания сопротивления обычно можно использовать для оценки работоспособности диодов. Известно, что у германиевых этот параметр ниже, нежели у кремниевых. Очень часто для оценки параметров нужно знать напряжение на щупах. Тестер формирует некий потенциал для проведения замеров, именно об этом и идёт речь. Для решения этой задачи необходим хороший конденсатор приличной ёмкости (например, 100 мкФ). Прислоните щупы сообразно полярности (если таковая имеется) для зарядки. Красный провод идёт на плюс. Удобно это делать в рассматриваемом режиме по той причине, что на экране сопротивление конденсатора последовательно пройдёт все стадии от нуля до бесконечности. Как только бег цифр закончится, нужно перейти в режим измерения малых постоянных напряжений и оценить потенциал. Это и будет собственное вспомогательное напряжение, формируемое тестером. Зная его, можно лучше понять, насколько диод соответствует заявленным характеристикам. Это отдельная тема, и мы её затрагивали уже ранее. А сегодня просто рассказываем про то, как работать с мультиметром.

Современный измерительный прибор

Современные приборы позволяют измерить коэффициент усиления транзистора по току. Для людей новых сообщаем, что это значение зависит от прилагаемого напряжения и пропускаемого тока, поэтому не каждый транзистор можно будет подвергнуть проверке с полным успехом. Мощные элементы потребуют сборки специальных схем для тестирования. Режим называется hFE по первым буквам параметра на английском языке. Литерой h в общем и целом обозначаются h-параметры (логично), и не будем здесь заострять внимание. Буквой F обозначается прямое (forward) усиление по току, а Е относится к типу схемы включения транзистора с общим эмиттером (emitter). Для тестирования нужно обратить своё внимание на гнездо, расположенное на передней панели мультиметра. Оно круглое и вертикально поделено на две равные половинки. Каждая из них предназначается для оценки работоспособности одного из типов биполярных транзисторов. А именно, npn и pnp. Полевые транзисторы тоже можно проверять, но уже в нештатных режимах. Нужно чётко понимать, как работает мультиметр, тогда можно даже прозвонить симистор. Каждое отверстие гнезда тестирования транзисторов помечено буквами: B – для базы; С – для коллектора; Е – для эмиттера. Узнайте из документации тип своего транзистора и сообразно введите его ножки в отверстия. Перейдите теперь в режим hFE, и на экране появится коэффициент усиления исследуемого транзистора по току.
Режим измерения ёмкости основан на оценке постоянной разряда цепи из конденсатора и внутреннего сопротивления тестера. Не каждый мультиметр включает в себя эту опцию, и многим любителям она представляется очень удобной. Чтобы правильно пользоваться режимом оценки ёмкости, нужно знать порядок маркировки. Обычно номинал конденсаторов представляется в виде пФ. В противном случае ставятся буквы: m – милли, μ – микро, n – нано и пр. Они, соответственно, обозначают отрицательные степени числа 10: 3, 6, 9. Пикофарады (р) это отрицательная двенадцатая степень. Например, 33,2 пФ может обозначаться, как 33p На конденсаторы, как и на резисторы, существуют допуски номиналов. Они имеют тот же вид и регламентируются тем же стандартом – ГОСТ 28883. Оценив номинал своего конденсатора, нужно правильно выбрать диапазон на мультиметре, а потом провести замер. Полярность играет роль в некоторых случаях. Например, при работе с электролитическими конденсаторами. Старайтесь не путать красный плюс и чёрный минус.

Читайте также: Как пользоваться индикаторной отвёрткой

Мы уже не будем останавливаться на том, как измерить ток мультиметром. Добавим лишь, что работа идёт только с постоянными уровнями. Нарушение это правила ради того, чтобы проверить реле на работоспособность, к примеру, приведёт к выходу тестера из строя. Обратите внимание ещё на одну вещь. Если ожидаемый ток в цепи измерения больше предельного для шкалы, то регулятор напряжения генератора питания должен быть настроен должным образом для исправления этого недостатка. Если имеется такая возможность.

Через некоторое время пользования прибором все эти методики и положения станут очевидны, и можно будет изобретать свои велосипеды. Или почитать о нестандартных приёмах на этом сайте. У нас разве что не описано пока, как проверить оптрон мультиметром, а на другие темы в общем-то размышляли уже.

Как пользоваться мультиметром: инструкция для чайников

Мультиметр — это достаточно известное приспособление, которое позволяет за считанные секунды выполнить все необходимые измерения электротехнического характера. С его помощью можно быстро и максимально точно установить силу тока и напряжения, сопротивления. В то же время он позволяет легко и максимально эффективно прозвонить цепь на ее целостность.

Как показывает многочисленная практика, с помощью данного измерительного прибора люди, которые занимаются радиотехникой, проверяют диоды и их работоспособность. Кроме того, цифровые мультимеры отлично подойдут и для того, чтобы можно было проверить транзисторы или же разного рода детали для радио. Если говорить о более дорогих моделях, то они имеют гораздо больше функций и позволяют измерить даже емкость конденсаторов, температуру, индуктивность и множество других характеристик, которыми может обладать электрическая техника.

Как работать мультиметром для чайников инструкция по применению dt- 830b, dt-832, dt-838 считается невероятно востребованной, ведь именно эти модели приборов принято использовать чаще всего. Они просты в использовании и имеют не очень высокую стоимость. Если же вы не имеете понятия, как обращаться с измерительным прибором подобного типа, то на нашем сайте вы сможете найти большое количество видео, где показаны все подробности использования изделия на практике.

Устройство и принцип работы цифрового мультиметра

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция по применению, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Как пользоваться щупами мультиметра инструкция по применению

Для того чтобы использовать тестер по назначению, необходимо изначально оголить щупы и затем ими прикоснуться к проводу, розетке, выключателю и так далее. Для того чтобы можно было использовать щупы, на лицевой стороне изделия есть специальные три разъема. Если говорить об измерении по цветам, то подобный тип измерения стоит использовать только тогда, когда вы проводите манипуляции в сети постоянного тока. Если говорить о переменном токе, то в данной ситуации нет никакой разницы то, как именно будут подключены щупы.

Как пользоваться цифровым мультиметром для чайников видео инструкция

Когда вы будете проводить измерения напряжения, то очень внимательно следите за тем, чтобы не прикоснуться к тем участкам щупов, которые оголенные. Перед началом работы также очень важно проверить то, правильно ли подключены щупы к разъемам, которые находятся на лицевой стороне прибора. Всегда следует помнить о том, что если вы будете неправильно использовать мультиметры dt-830b, dt-832, dt-838 и другие модели, то это может провоцировать короткое замыкание или более серьезные проблемы. Поэтому инструкция по применению должна быть изучена в обязательном порядке, вне зависимости от количества знаний в данной области.

Правила по работе с цифровым мультиметром

Инструкция по применению для чайников, как правильно пользоваться мультиметром dt- 830b, dt-832, dt-838 должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно пользоваться тестером, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр видео инструкция

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Правильно пользоваться моделями мультиметров dt- 830b, dt-832, dt-838 позволяют каждому желающему измерить силу постоянного тока. Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего. Стоит отметить, что режимом для измерения силы тока желательно пользоваться не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли им пользоваться. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Как использовать мультиметр – инструкция для чайников
