Как померить постоянный ток мультиметром: Как измерить силу тока мультиметром: инструкции, фото, видео

Как измерить силу тока мультиметром: инструкции, фото, видео

Мультиметр — очень функциональное устройство, которое помогает дружить с электричеством. Им могут измеряться разные параметры. О том, как воплотить эти замеры в реальность своими руками, мы рассказываем в интересных статьях. Сейчас поговорим о том, как измерить силу тока мультиметром. И, конечно, будут полезные видео о том, как проверить ампераж мультиметром.

Contents

• 1 Что такое сила тока и зачем её измерять?
• 2 Принципы измерения силы тока мультиметром
• 3 Как измерить силу тока мультиметром: основные моменты
• 4 Как измерить мультиметром ток постоянный
  • 4.1 Как замерить ампераж мультиметром на батарейках
  • 4.2 Как проверить ток мультиметром у аккумулятора
• 5 Как померить мультиметром ток переменный
  • 5.1 Вопрос — ответ

Что такое сила тока и зачем её измерять?

Это количество электричества (заряда или числа электронов), которое движется через поперечное сечение проводника за одну секунду. В формулах обозначается большой латинской буквой I.  Единица силы тока — Амперы (А).

Силу тока часто называют просто током. Он бывает двух видов:

1. Постоянный. Ток не меняется по направлению и величине. То есть это равномерное направленное движение заряженных частиц. Формула для вычисления: I=Δq/Δt ( Δq(Кл) – заряд в Кулонах, который прошел через поперечное сечение; Δt(c) – время, за которое прошел заряд).
2. Переменный. Это ток, у которого изменяется даже одна характеристика. Он отличается в разные временные моменты. Чтобы вычислить такой ток, лучше использовать производную.

Принято считать, что ток в 1 А образуется в проводнике с сопротивлением 1 Ом, если имеется напряжение в 1 В.

Проверка тока мультиметром нужна для:

1. Уточнения действительно потребляемой мощности электрического агрегата.
2. Выявления дефектов электроустройств, если его мощность меньше заявленной производителем.
3. Определения электроёмкости автономных источников энергии, например, аккумуляторов.
4. Выявления утечки тока в электрических цепях.

Часто для определения силы тока или ампеража используются амперметры. Но, если у вас имеется мультиметр с такой функцией, смело используйте его.

На видео о том, как померить силу тока мультиметром:

Принципы измерения силы тока мультиметром

Измерять ток мультиметром не сложно, но есть определенные правила, которыми нельзя пренебрегать:

1. Электрическая сеть должна быть обесточена.
2. Кабели должны быть хорошо изолированы, иначе увеличивается риск поражения током.
3. Работайте с измерителем в перчатках, которые не проводят электроток, например, из резины.
4. Не пытайтесь определять ток при повышенной влажности воздуха, потому что она тоже увеличивает риск поражения током.
5. Замеряйте быстро, чтобы щупы не соединялись с проводами дольше 1-2 секунд. Это особенно важно, если вы собираетесь работать с маломощными элементами. К примеру, если вы будете осуществлять мультиметром замер тока батарейки и продержите щупы долго, то они полностью или частично разрядятся.

Мы советуем проводить все работы с током с напарником, который окажет первую помощь/вызовет скорую, если произойдет внештатная ситуация.

Как измерить силу тока мультиметром: основные моменты

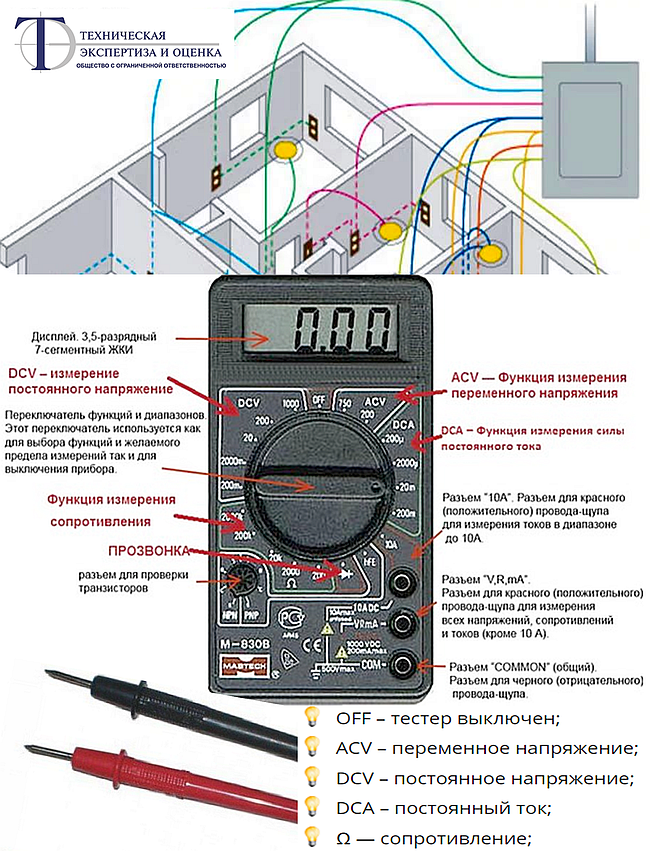

Измерение всех типов тока проводится разными методами внутри измерительного устройства. Поэтому на тестере всегда имеется элемент, с помощью которого выставляется нужный режим и диапазон. В более продвинутых моделях диапазон определяется автоматически.

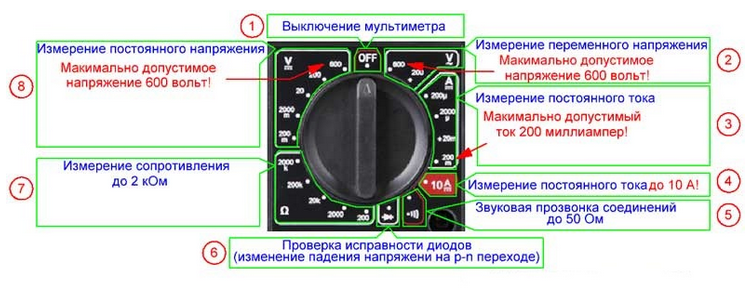

Для выбора режима обычно нужно только повернуть ручку, поставив её к одному из следующих значений:

1. Постоянный ток: A -, DCA, I -;
2. Переменный: A ~, ACA, I ~;

Настоятельно советуем прочитать инструкцию к мультиметру, в котором приводятся имеющиеся на тестере обозначения. Они могут быть разными в зависимости от модели. Полезной будет и статья о том, как пользоваться мультиметром.

Учтите, что для замера силы тока мультиметром придётся создать разрыв цепи! Это главная разница данной проверки от измерения, к примеру, напряжения, когда мультиметр следует подключать к цепи по параллельной схеме.

Разрыв тестируемой цепи мастера осуществляют по-разному. Для включения в цепь ограничительного сопротивления применяются также резисторы, но чаще всего обычные лампочки.

Учтите, что разрыв электроцепи нужно сделать до начала замеров при отключенном напряжении!

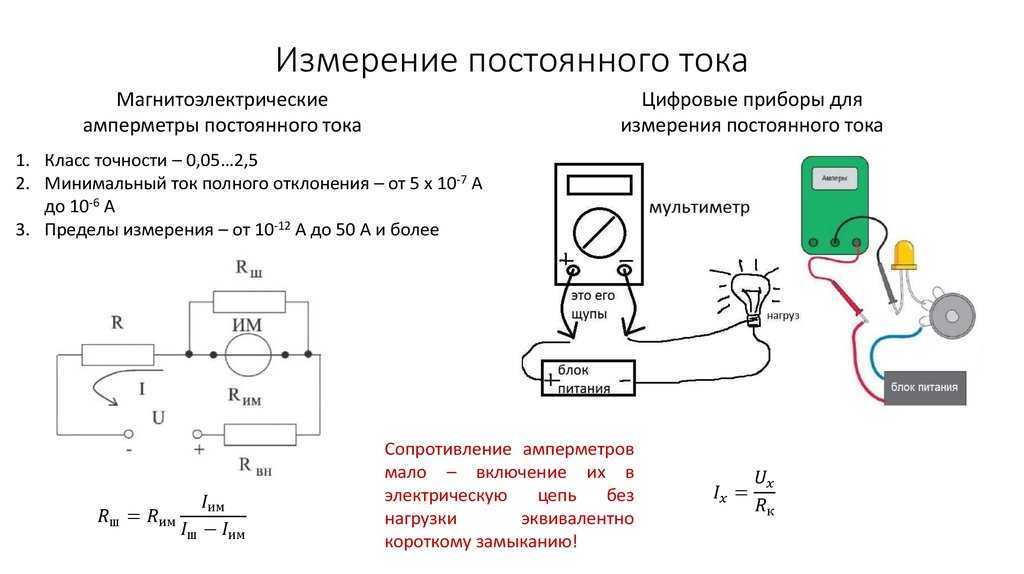

Как измерить мультиметром ток постоянный

Чаще всего проверяют батарейки и АКБ, они являются постоянными источниками.

В том, как замерить амперы мультиметром, важно выбрать подходящую функцию на приборе, а также присоединить тестер в нужной полярности: красный кабель к положительному питанию, черный — к отрицательному. Если щупы перепутать, на дисплее будут указаны отрицательные цифры.

Также в отношении того, как замерить ток мультиметром, нужно понять, какой уровень сигнала будет проверяться. Если в цепочке миллиамперы, красный кабель присоединяется к отверстию на мультиметре, где указано VΩмА или прописан определённый диапазон. Если вы исследуете силовую цепь, где Амперы, соединяйте с надписью А или NA (как правило, здесь 5-10 А). Опять же, советуем внимательно изучить инструкцию к мультиметру. Если на данном этапе что-то напутать, мультиметр может поломаться.

Инструкция по измерению постоянного тока мультиметром:

1. Расставляем щупы.
2. Выбираем функцию постоянного тока.
3. Если нужно, выставляем степень сигнала (ставьте выше того, что ожидаете).
4. Соединяем тестер в разрыв цепочки ветви схемы, не забывая соблюдать полярность.
5. Включаем источник энергии.

Если значений нет, скорее всего, диапазон выбран неправильно. Попробуйте снижать его, пока не увидите показания.

Посмотрите, как померить амперы мультиметром:

Как замерить ампераж мультиметром на батарейках

Это простой переносной источник энергии и не требуется применять нагрузку. Кроме этого, остальные действия прежние: выбрать нужную функцию на мультиметре, расставить щупы в соответствии с полярностью.

О чем могут говорить показания:

1. 4-6 А — всё в порядке.
2. Ниже четырёх — батарейка подходит только для использования в маломощных устройствах.
3. Ниже 2,5 А — эта батарейка просится в мусор.

Сравнивайте показания с теми, что прописаны на батарейках.

Посмотрите полезное видео о том, как измерить мультиметром амперы у батареек:

Как проверить ток мультиметром у аккумулятора

Здесь действует правило с нагрузочным элементом, в роли которого можно взять простую лампочку накаливания. Скорее всего, её сопротивление будет не больше нескольких сот Ом. Как проверить нагрузку мультиметром? Тестером, выбирая нужный режим. К примеру, подробнее о проверке сопротивления мультиметром читайте здесь.

Затем используйте такую формулу: I = U / R (I — ток А, U — аккумуляторное напряжение, R — сопротивление лампочки).

С полученным значением сравните цифры, которые получите при измерении тока мультиметром. Если видите разницу, тем более существенную, речь может идти о плохом заряде.

Полезное видео, как проверить амперы мультиметром:

Как померить мультиметром ток переменный

Бывает, что нужно проверить электросеть, например, для дома с несколькими квартирами. Если вы сумеете измерить переменный ток, это поспособствует правильному ремонту проводки.

И снова не обойтись без нагрузки, и снова в её роли может выступить лампочка.

Инструкция, как мерить мультиметром ток переменный:

1. Присоединяем провода к нужным отверстиям на мультиметре.
2. Выбираем на мультиметре нужную функцию замера, если необходимо — степень сигнала.
3. Последовательно с измерителем присоединяем к розетке выбранный нагрузочный элемент.
4. Смотрим на показания. Лампочка начинает гореть.

Вы узнали, как измерить силу тока мультиметром.

Желаем безопасных и точных измерений!

Вопрос — ответ

Вопрос: Как правильно измерить амперы мультиметром?

Имя: Михаил

Ответ: В амперах измеряется сила тока. Есть переменный и постоянный ток, измерения каждого немного отличаются. Для них на мультиметре есть свои режимы, которые нужно выбрать до начала измерения. Есть и другие правила, которые важно выполнить.



Вопрос: Как измерить переменный ток мультиметром?

Имя: Михаил

Ответ: Расставить щупы по подходящим гнездам, выбрать режим на мультиметре, последовательно с измерителем присоединить к розетке нагрузку.



Вопрос: Как быстро проверить ампераж обычным мультиметром?

Имя: Камиль

Ответ: Это действительно нужно делать быстро, чтобы щупы не соединялись с проводами дольше 1-2 секунд. Разрыв электроцепи нужно сделать до начала измерений при отключенном напряжении!



Вопрос: Как померить силу тока цифровым мультиметром?

Имя: Фёдор

Ответ: Для выбора режима обычно нужно только повернуть ручку, поставив её к подходящему значению: постоянный ток: A -, DCA, I -; переменный: A ~, ACA, I ~. Для замера силы тока нужно создать разрыв цепи!



Вопрос: Как лучше всего измерить постоянный ток мультиметром?

Имя: Дмитрий

Ответ: Нужно выбрать подходящую функцию на приборе, а также присоединить тестер в правильной полярности: красный щуп к положительному питанию, черный — к отрицательному. Если перепутать, на дисплее будут указаны отрицательные цифры. Не забываем о разрыве электроцепи!



Измерение мультиметром — 10 глупых ошибок при замерах напряжения, тока, сопротивления.

Портативный цифровой комбинированный измерительный прибор или коротко – мультиметр, на сегодняшний день имеется практически в каждом доме.

Благо цена на простейшие модели (350р-1000р), которых за глаза хватает для бытового использования, позволяет приобрести его без серьезного урезания семейного бюджета.

Порой фантазии людей по использованию мультиметра выходят далеко за рамки простого измерения тока или напряжения 😊

При этом вовсе не обязательно быть радиолюбителем, чтобы научиться пользоваться данной коробочкой.

Однако любители в отличие от радиомастеров зачастую совершают такие глупые ошибки, которые могут привести не только к выходу из строя девайса, но и закончиться возгоранием этой маленькой штучки.

Как избежать этого, давайте разбираться в данной статье.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока.

Ток оказался сильнее 😊

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе.

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Ошибка №2 – Заряд батарейки

Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”.

Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону.

Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.

Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.

Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.

Круглые таблетки проверяются светодиодами.

А вот для кроны понадобится уже другой мультиметр.

Ошибка №3 – Измерение без отключения из розетки

Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).

То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют 😎

Однако здесь есть один подвох. Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе.

Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.

И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!

Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.

Ошибка №4 – Выбор неправильного диапазона

Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.

Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.

Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.

На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.

Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.

Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.

Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.

А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!

Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).

После чего суют щупы в розетку.

Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.

А еще распространенная ошибка новичков — колесико ставится вроде бы правильно, но в итоге, из-за плохо различимой риски на переключателе, оказывается развернутым на 180 градусов.

Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.

Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.

Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.

В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.

Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака).

Подробнее

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

• замер до 200мА

• замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED.

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления).

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Ошибка №7 – Продолжительность замеров

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Ошибка №8 – Переключения в момент замера

Переключать колесико пределов измерений прямо во время замеров категорически запрещено.

Именно из-за таких коммутаций чаще всего и горят дорожки в районе переключателя.

Чтобы прибор перевести в другое положение, щупы (или по крайней мере один щуп) нужно отсоединить от измеряемого объекта.

Чаще всего такая ошибка наблюдается, когда на щупах одеты “крокодильчики”.

Руки у вас при этом освобождаются и автоматически тянутся к переключалке.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.

Инструкция по работе с мультиметрами

Так как же правильно измерять мультиметром спросите вы? А вот так.

Данный видеоролик с отличной подачей информацией и визуальным рядом, является одной из лучших инструкцией на ютубе по работе с этими маленькими умными коробочками.

Посмотрите, не пожалеете.

Как измерить ток с помощью амперметра или мультиметра

Измерение тока является одним из наиболее распространенных измерений, которые инженеры-электронщики выполняют, чтобы убедиться, что схема или устройство работают должным образом. Существует ряд методов, которые можно использовать для измерения тока, но самый простой способ измерения постоянного тока (DC) — это использование цифрового мультиметра В цепи делается разрыв, который подключается к цифровому мультиметру (DMM) так, он становится частью самой цепи. Ток проходит через цифровой мультиметр, который отображает измерение на экране дисплея.

Если вы уже знакомы с током, переходите сразу к тому, как измерять ток с помощью цифрового мультиметра. Или продолжайте читать, чтобы узнать, что такое ток и почему он измеряется.

Что актуально?

Ток — это скорость движения электронов в электрической цепи, измеряемая в амперах (А) или «амперах». Это один из трех факторов закона Ома, который представляет собой простое уравнение, обычно используемое инженерами-электриками во время диагностических испытаний. Уравнение выражается как V = I x R, где V представляет собой напряжение, I представляет собой ток, а R представляет собой сопротивление.

Как измерить ток с помощью цифрового мультиметра

Хотя процесс измерения тока с помощью цифрового мультиметра довольно прост, он немного сложнее, чем измерение напряжения или сопротивления с помощью цифрового мультиметра. Это связано с тем, что для измерения тока необходимо разорвать цепь и подключить цифровой мультиметр (DMM) к цепи, чтобы цифровой мультиметр стал частью самой цепи. Ток проходит через цифровой мультиметр, который отображает измерение на экране дисплея.

Действия по измерению тока с помощью цифрового мультиметра

Прежде чем приступить к работе, важно прочитать руководство к цифровому мультиметру, чтобы понять, как безопасно использовать конкретную модель. Ниже приведены основные шаги по использованию цифрового мультиметра для измерения тока.

1. Подключите соответствующие измерительные провода к цифровому мультиметру. Эти измерительные провода обычно красного цвета, и в зависимости от вашего цифрового мультиметра на передней панели могут быть определенные токовые входы.
2. В меню цифрового мультиметра очистите буфер по умолчанию в настройках, чтобы убедиться, что в буфере нет предыдущих показаний.
3. Затем установите цифровой мультиметр в текущий режим и выберите соответствующий диапазон для вашего приложения. Это очень важный шаг. Если диапазон не установлен на достаточно высоком уровне, вы рискуете сжечь предохранитель в цифровом мультиметре при подключении его к цепи. Это не только разрушит ваш инструмент, но вы можете нанести травму себе или окружающим.
4. Перед разрывом цепи для подключения к цифровому мультиметру убедитесь, что он работает сам по себе.
5. Разомкните цепь в любой точке и подключите два щупа к двум разомкнутым точкам цепи.
6. Нажмите кнопку триггера и удерживайте щупы в вашей цепи в течение двух секунд. Затем отсоедините датчики и снова подключите цепь.
7. Ваш цифровой мультиметр должен показывать ток цепи на цифровом дисплее. В зависимости от вашего прибора вы также можете войти в меню и изменить способ представления данных, чтобы увидеть табличное представление.

Дополнительные приборы для измерения тока

В то время как обычный цифровой мультиметр, как правило, является лучшим вариантом для измерения постоянного тока в диапазоне до мкА, более чувствительные приложения, такие как измерение нано- или пикоампер, потребуют использования пикоамперметра или специальных приборов низкого уровня.

Как правило, вам потребуется использовать осциллограф для измерения тока не только в постоянном токе, но и для отслеживания его изменения во времени, который также известен как переменный ток (AC).

Цифровые мультиметры Tektronix и Keithley просты в использовании и предлагают широкий спектр измерительных функций, включая чрезвычайно точные измерения тока. Узнайте больше о том, как работают цифровые мультиметры, или посетите Центр обучения цифровых мультиметров Tektronix, чтобы узнать о дополнительных приложениях.

Измерение тока с помощью мультиметра

Скорость движения электронов, т. е. ток через проводник, измеряется с помощью амперметра. Чтобы выполнить измерение тока с помощью амперметра, цепь должна быть разомкнута, а затем метр вставлен последовательно или в линию с цепью, как показано на рисунке.

[adsense1]

Это означает, что амперметр должен быть подключен на пути прохождения тока, где ток измеряется. Эти счетчики могут быть монтируемыми на панель или переносными счетчиками. В этой статье мы будем иметь дело с портативным амперметром, который является частью мультиметра.

Схема

Измерение тока с помощью мультиметра

Мультиметром можно измерять как переменный, так и постоянный ток, подключив его последовательно к цепи, в которой измеряется ток при условии, что ток в этой цепи ограничен или контролируемые нагрузкой или соответствующими значениями сопротивления.

Следует отметить, что амперметр является прибором с низким сопротивлением, и обычно импеданс составляет менее 0,1 Ом. Если счетчик подключен параллельно к источнику питания по незнанию, это низкое сопротивление только ограничивает ток, протекающий через счетчик.

[adsense2]

Предположим, что этот счетчик с сопротивлением 0,1 Ом подключен к источнику питания 240, ток будет около 2400 ампер (240/0,1 = 2400 А). Этот большой ток приведет к разрушению амперметра.

Таким образом, амперметр должен быть включен последовательно или в линию с цепью, в которой измеряется ток. Вот почему амперметры также называют встроенными амперметрами.

Измерение тока с помощью аналогового мультиметра

Работа аналогового амперметра такая же, как и у измерителя PMMC. При этом резистор помещается поперек движения счетчика, называемого шунтом, который ограничивает величину тока, проходящего через счетчик. Поскольку движение счетчика подключено параллельно с шунтом, напряжение, приложенное к счетчику, равно падению напряжения на шунте.

Таким образом, счетчик будет давать показания полной шкалы, когда через шунт протекает номинальный ток, как показано на рисунке ниже. И, следовательно, значение шунта будет варьироваться в зависимости от желаемого показания полной шкалы амперметра.

Многие амперметры или мультиметры предназначены для работы более чем в одном диапазоне, т. е. позволяют использовать несколько шкал в одном измерителе. Этого можно добиться, подключив к счетчику различные шунты.

Поворотный переключатель последовательно с этими шунтирующими резисторами подключает требуемый шунт через счетчик в зависимости от измеряемого диапазона, как показано на рисунке. Опять же, значения этих шунтов рассчитываются в зависимости от показаний полной шкалы диапазона (аналогично показаниям одиночных шунтирующих счетчиков).

Для измерения переменного тока аналоговый мультиметр состоит из схемы диодного выпрямителя, которая преобразует переменный ток в соответствующий постоянный ток. Однако этот диод имеет определенное напряжение включения, которое влияет на измерения малых токов (из-за искажения при отклонении шкалы в сторону низкого напряжения).

Это одна из причин, по которой аналоговые мультиметры имеют ограниченные диапазоны переменного тока, в то время как некоторые измерители не могут измерять переменный ток.

Перед измерением тока с помощью мультиметра необходимо учитывать следующее

1. Ручка выбора диапазона для ручки настройки тока
2. Постоянный или переменный ток
3. Ожидаемый диапазон тока
4. Положение красного щупа для измерения постоянного и переменного тока

Процедура измерения постоянного тока с помощью аналогового мультиметра

• Вставьте красный и черный щупы мультиметра в соответствующие гнезда, в зависимости от измерения очень высокого или очень низкого тока. В некоторых измерителях слот символа «мА» указывает на измерения слабого тока, а слот символа «А» указывает на измерения сильного тока. Текущие значения некоторых счетчиков печатаются непосредственно в соответствующих слотах. Красный щуп должен быть вставлен в эти слоты, а слот с символом «COM» является отрицательным (или черным) слотом щупа.
• Установите переключатель диапазона на тип измерения постоянного тока, а также выберите ожидаемый диапазон. Всегда лучше обеспечить максимальный диапазон измерения, чем ожидаемый, потому что мы также можем уменьшить диапазон позже, если это необходимо. Это позволяет избежать ненужной перегрузки, которая может повредить счетчик.
• Отключите питание цепи, в которой измеряется ток. И разорвите цепь, чтобы подключить счетчик последовательно к цепи тока при условии, что к этой цепи подключена нагрузка.
• Подсоедините красный щуп к положительной стороне (истоку) клеммы, а задний щуп — к другой стороне (стороне нагрузки или концу, отделенному от положительной стороны) клеммы. Измеритель даст отрицательное отклонение, если датчики подключены в обратном порядке.
• Включите питание и оптимизируйте диапазон мультиметра, уменьшив шаги селекторного переключателя для максимального отклонения стрелки.
• Не забывайте менять положение зондов после завершения текущего чтения. А также поверните селекторный переключатель в положение максимального напряжения. Это уменьшит вероятность случайного подключения счетчика к нагрузке в следующий раз, когда мультиметр находится в режиме амперметра. Таким образом, можно избежать повреждения счетчика.

Процедура измерения переменного тока с помощью аналогового мультиметра

Измерение переменного тока аналогично измерению постоянного тока, как указано выше. Между измерением переменного и постоянного тока нет большой разницы; однако некоторые из необходимых шагов для проведения измерений переменного тока приведены ниже.

• Вставьте красный щуп в гнездо мА или А в зависимости от диапазона измеряемого переменного тока. Вставьте черные щупы в разъем COM.
• Установите переключатель диапазона в положение переменного тока и выберите максимальный диапазон измерения тока.
• Отключите подачу питания на цепь и убедитесь, что выделен путь тока (т. е. фаза цепи), на которой измеряется ток, чтобы подключить счетчик в линию с цепью.
• Подсоедините красный щуп к стороне источника фазовой клеммы, а обратный щуп — к другой стороне фазовой клеммы.
• Включите питание и оптимизируйте диапазон мультиметра, уменьшив шаги селекторного переключателя для максимального отклонения стрелки.

Аналоговые счетчики снабжены регулировочным винтом для установки положения стрелки на ноль. Поэтому убедитесь, что стрелка должна находиться в нулевом положении, когда чтение приближается к измерению. Если нет, отрегулируйте соответственно.

Измерение тока с помощью цифрового мультиметра

Цифровые мультиметры представляют собой широко используемые портативные измерительные приборы, которые обладают расширенными функциями по сравнению с аналоговыми измерителями, такими как автоматическая полярность, автоматическое обнуление, автоматический выбор диапазона и автоматическое отключение.

Этот мультиметр подключен к проводу или компоненту путем разрыва цепи части для измерения тока. Большинство цифровых мультиметров имеют несколько портов для различных диапазонов измерения тока.

Для измерения тока (переменного или постоянного) с помощью цифрового мультиметра внутренняя схема сначала преобразует ток на входе в напряжение для использования АЦП. Это обеспечивается серией коммутируемых резисторов, также называемых шунтами. Согласно закону Ома, эти шунты определяют напряжения, пропорциональные измеряемым входным токам.

Переменный ток измеряется тем же методом, что и для шунтов, за исключением того, что напряжение на шунте направляется на цепь выпрямителя переменного тока в постоянный, а затем передается на АЦП.

Измерение постоянного/переменного тока с помощью цифрового мультиметра

• Подсоедините отрицательный провод щупа (черный щуп) к разъему COM, а положительный щуп (красный щуп) к очень низкому (мА или мкА) проводу. или очень высокий диапазон тока (A) в зависимости от более высокого диапазона измеряемого тока.
• Предположим, что счетчик состоит из разъемов 200 мА и 10 А, подключите красный щуп к разъему 200 мА для измерения тока не более 200 мА, с другой стороны, подключите красный щуп к разъему 10 А для измерения тока не более 10 А.
• Установите тип тока переменного или постоянного тока.
• Установите селекторный переключатель диапазона в желаемый диапазон, обеспечивающий наибольшую чувствительность, или просто выберите высокий диапазон, чтобы позже мы могли уменьшить шаг, если это необходимо (некоторые цифровые мультиметры имеют автоматические измерители диапазона, поэтому нет необходимости устанавливать диапазон).
• Выключите цепь и прервите ее в точке, где должны быть сняты показания.
• Подключите красный щуп к более положительному полюсу, а черный щуп к более отрицательному полюсу цепи.
• Включите источник питания и отрегулируйте диапазон тока до более близкой цифровой формы.
• Если счетчик показывает «OL», это указывает на ситуацию превышения диапазона, и, следовательно, необходимо соответствующим образом отрегулировать селекторный переключатель, т. е. диапазон.
• Если счетчик установлен на 200 мА (подключение датчика), это означает, что максимальный входной ток, допустимый счетчиком, составляет 200 мА. Если ток превышен, предохранитель счетчика будет уничтожен. Кроме того, когда счетчик установлен на 10 А, максимальный ток составляет 10 А, для которого не предусмотрена защита предохранителем.

Меры предосторожности

Никогда не оставляйте мультиметр в положении амперметра после измерения тока.
Не проверяйте более высокие токи, чем максимальное значение тока, измеренное мультиметром, в соответствующих диапазонах, т. е. в диапазоне мА и А.

Измерение тока токоизмерительными клещами

Могут возникнуть трудности с размыканием цепи для подключения линейного амперметра для измерения тока. Новый тип измерительного прибора, решающий эту проблему, — токоизмерительные клещи, которые поставляются с токоизмерительными клещами и мультиметром.

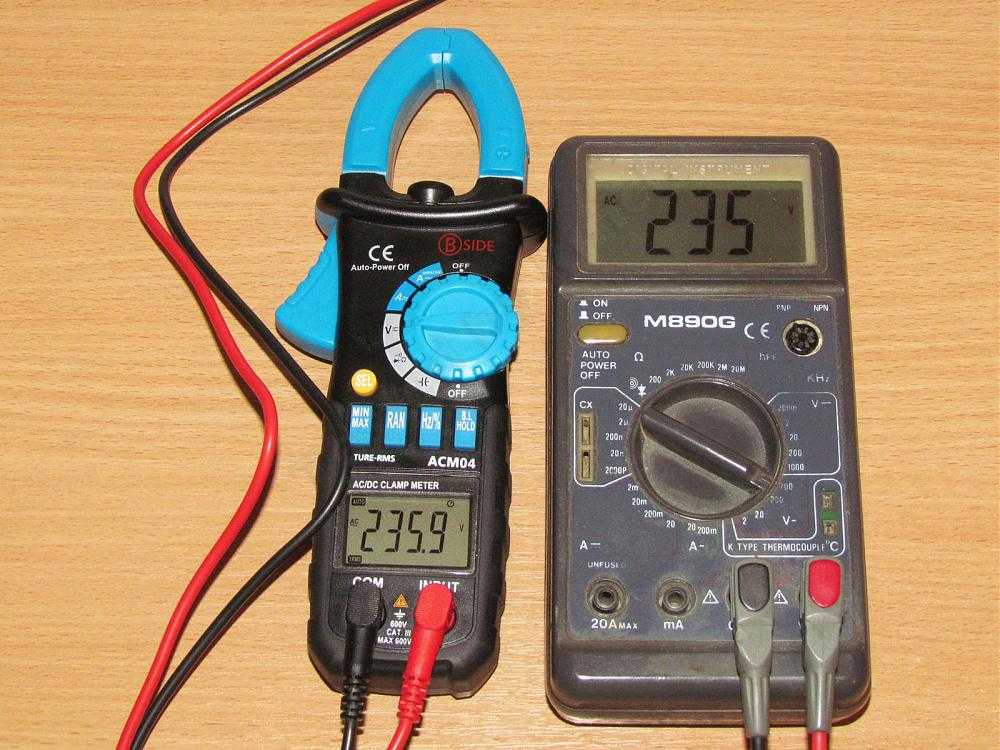

Эти токоизмерительные клещи либо состоят из зажимных щупов, либо встроены в измерительные клещи (автономный инструмент), как показано на рисунке.

Могут возникнуть трудности с размыканием цепи для подключения линейного амперметра для измерения тока. Новый тип измерительного прибора, решающий эту проблему, — токоизмерительные клещи, которые поставляются с токоизмерительными клещами и мультиметром. Эти токоизмерительные клещи либо состоят из токоизмерительных щупов, либо встроенных зажимов на самом измерителе (автономный инструмент), как показано на рисунке.

Самый безопасный и простой метод измерения тока — это метод клещевого щупа, чем разрыв цепи. Вокруг каждого провода возникает магнитное поле, когда по нему проходит ток. Когда ток увеличивается, магнитное поле также увеличивается.

Накладной датчик измеряет эту напряженность магнитного поля и преобразует ее в соответствующее значение тока. Измерительный прибор с накладными щупами может измерять как малые токи, так и очень большие токи в диапазоне от менее 1 А до 2000 А (в зависимости от производителя).

Можно подключить датчики тока в качестве входных данных для цифрового мультиметра, работающего как вольтметр, для определения тока. Выход этого пробника представляет собой напряжение, пропорциональное измеряемому току.

Показания напряжения на счетчике должны быть преобразованы в ток с использованием коэффициента преобразования тока. Эти токоизмерительные клещи могут быть аналогового или цифрового типа. И они зажаты вокруг только одной из строк.

Процедура измерения тока с помощью клещей

• Решите, какие клещи измеряют переменный или постоянный ток, или и то, и другое, и определите тип тока, измеряемый этим измерителем.
• Подсоедините черный провод зажима к гнезду COM, а красный — к гнезду мА или А при условии, что зажим генерирует выходной ток. Некоторые зажимные приспособления производят выходное напряжение; в таком случае подключите красный щуп к разъему V.
