Как построить стену каркасного дома: Монтаж стен каркасного дома — установка, сборка. Как правильно сделать стены в каркасном доме

Создаем конструкцию каркасных стен дома их секреты и недостатки: пирог и утеплитель: Обзор +Видео

В настоящее время большинство застройщиков предпочитают строить каркасные дома. Данный способ позволяет решать жилищные проблемы в сельских зонах и быстро застроить дачные массивы.

Кроме этого, каркасные стены данных домов делают ваше жилище надежным, теплым, экологичным и тихим.

[contents]

Первые каркасные фехверковые дома

Каркасный дом – это легкая быстровозводимая конструкция, состоящая из жесткого каркаса, обшитого специальными панелями либо деревом.

Строительство каркасных домов началось более полувека назад. Данный метод строительства пришел к нам из Европы, ведь именно там наибольшая часть всех жилых домов оборудована каркасным способом. Подробно можете почитать про древние фахверковые дома — https://domsdelat.ru/steni/faxverkovye-doma.html)

Содержание:

Особенную популярность и известность такой тип строительства получил за возможность использования более экономного материала.

При возведении и установке на каркасные стены уходит в несколько раз меньше дерева, чем для брусчатых и бревенчатых стен. Благодаря такой особенности снижается их вес и дом можно устанавливать на облегченный фундамент.

Еще одним из положительных моментов при строительстве и монтаже каркасного дома является быстрая установка стеновых перегородок. Технология строения каркасных домов позволяет всего за пару месяцев возвести жилой объект. Во время строительства и монтажа стоит отметить, что деревянные каркасные стены не дают усадку, а это существенно облегчает дальнейшие работы. За счет упрощенной конструкции каркасных стен можно реализовать усложненную планировку вашего дома и его эксклюзивные детали.

Стены каркасного дома отлично скрывают основные коммуникации. Именно поэтому при стройке не будет необходимости в дополнительном монтаже специальных коробов или прочих подобных элементов коммуникаций.

Недостатки каркасных стен

Выбирая строительство каркасного дома, учитывайте их основной недостаток при неумелом монтаже – скопление влаги в полостях каркаса. Данная проблема возникает в толще утеплителя и может вызвать образование водяных паров и плесени, которые появляются в зимний период при отоплении помещения. А также возможно наличие неплотностей во внешней обшивке, через которые попадает мокрый снег или дождь.

Если внутри конструкции появилась влага — это может привести к разрушению всей конструкции. Поскольку утеплитель влажный, ухудшается и теплоизоляция каркасной стены. А мокрый материал — это благоприятная среда для появления плесени и грибков, которые поражают деревянную конструкцию и ее элементы.

Пароизоляция стен

Чтобы избежать такой проблемы, при строительстве каркасного дома и монтаже каркасных стен прокладывают дополнительную пароизоляцию и гидроизоляцию. Внешняя обшивка дома должна иметь вертикальные и горизонтальные перекрываемые стыки, выступающие элементы и детали стен, и обязательные устройства сливов.

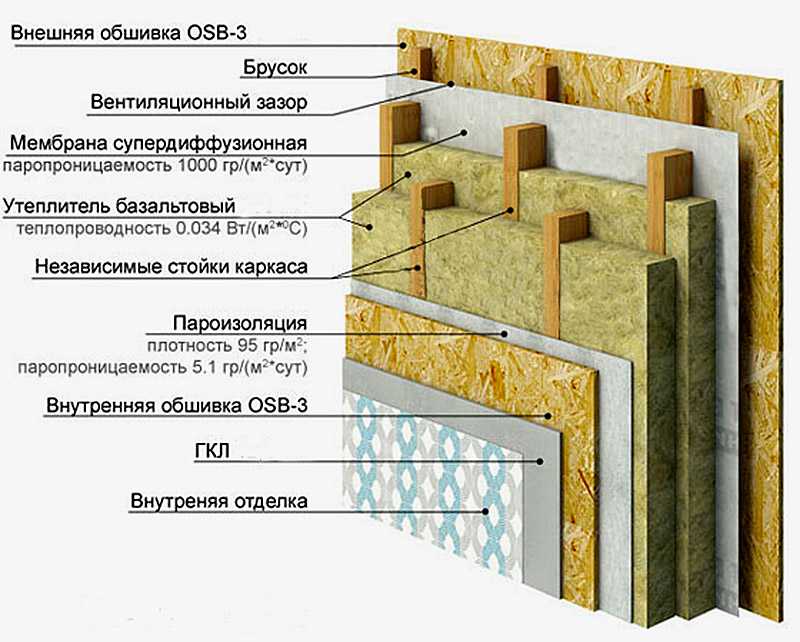

Конструкция каркасных стен

Внешние каркасные стены состоят из следующих главных частей:

• Наружная облицовка;
• Несущая часть с теплоизоляцией;
• Внутренняя облицовка с пароизоляцией.

Для каждой части стены существуют свои определенные функции:

• Пароизоляция препятствует попаданию влаги во внутреннее пространство к теплоизоляции.
• Несущая часть дает прочность и устойчивость всей стене.
• Встроенная теплоизоляция сохраняет накопленное тепло в помещении.

Устройство каркаса стен

Основные типы каркасных стен

По своим конструкциям стены каркасных домов делятся:

1. стены, изготовление которых происходит непосредственно на стройке;
2. двойные внешние стеновые каркасные перегородки;
3. модульные стеновые перегородки;
4. стены, состоящие из мелкоразмерных панелей.

При строительстве и монтаже наружных стен, изготавливаемых на рабочей площадке, может получиться так, что толщина теплоизоляции будет немного больше, чем внутренняя полость каркасной деревянной стены. В таких случаях принято использовать дополнительный деревянный каркас либо плиту, которую ставят под наружную облицовку дома.

Конечно, блок можно установить и с наружной стороны деревянного каркаса. Вне зависимости от того, какой вариант вы выберете все слои должны быть жестко закреплены пластмассовыми гильзами, препятствующими образованию деформации изоляционной плиты. Стойки деревянного каркаса должны располагаться друг от друга не более чем на 600 мм.

Плюсы двойного каркаса стен

Если толщина изоляции выше 200 мм, принято использовать двойной каркас

. Это позволяет уменьшить нагрузку на каркасную стену от веса устанавливаемых материалов. Все части стены соединяются между собой специальными металлическими креплениями либо твердыми волокнистыми плитами.

Стеновые блоки модульного типа представляют собой сложные трехслойные конструкции, которые обладают великолепными механическими и теплосберегающими характеристиками. Внешние слои панели выполняют из ориентированной стружечной плиты (OSB).

Для внутренней части блока используют специальный полиуретан, пенополистирол или минеральную вату. Теплоизоляционные характеристики у данных материалов очень высокие. Это обеспечивает меньшие потери тепла при обогреве помещения. Соединить все слои в монолитную панель можно с помощью полиуретанового клея. Отверстия под двери или окна в таких блоках можно выпилить на строительной площадке.

По своим конструктивным особенностям каркасные стены из мелкоразмерных панелей, ничем не отличаются от особенностей стандартных стеновых перегородок. Отличие лишь в том, что при устройстве пароизоляции проводят прокладку панелей цельным куском, а места их соединения усиливают специальной силиконовой массой. Для прочного схватывания и фиксации отдельных деталей и элементов с нижним брусом крепление фиксируется строго по швам и внутренней стороне собираемой каркасной стены.

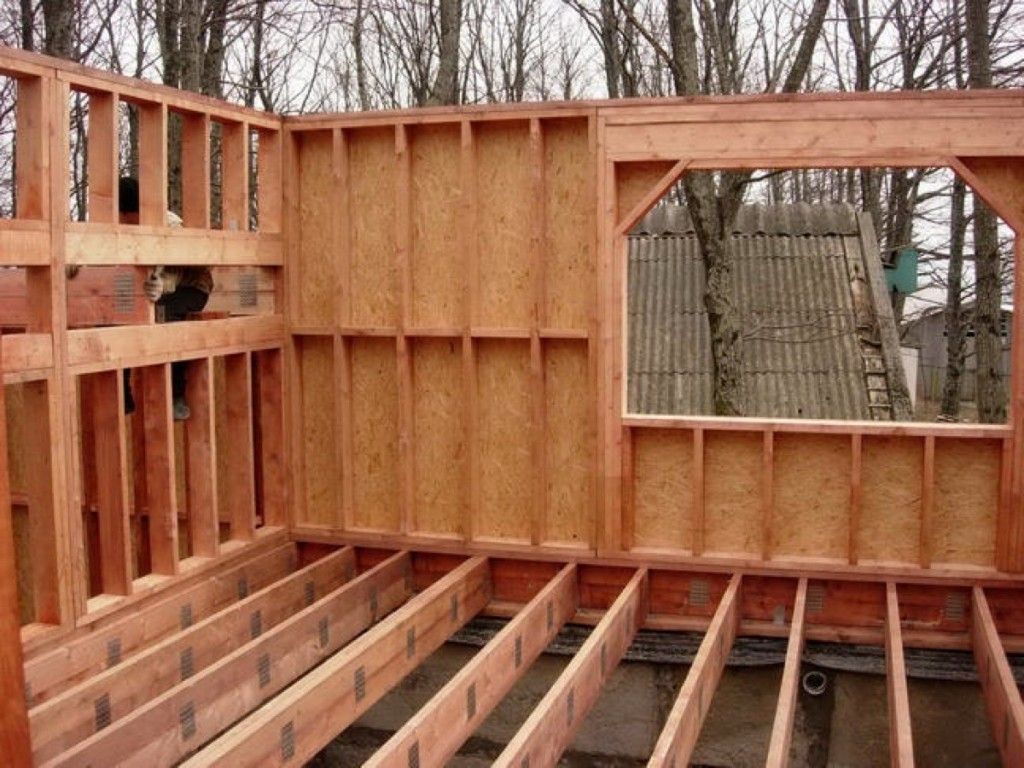

Установка стен каркасного дома

Установка стены в одиночку

Установку и монтаж каркасных стен начинают с нижней обвязки. Для этого подготавливают антисептированные доски и деревянные брусья. Нижнюю обвязку укладывают в строго горизонтальном положении. Все соединения сращивания на стыках и в углах при необходимости можно сделать вполдерева. При монтаже обязательно контролируйте прямоугольность всех выстроенных контуров через промеры нижних диагоналей. Нижнюю обвязку крепите скрутками к анкерам, заделанными в фундамент.

Установку стоек выполняйте с минимальным шагом — 600 мм.

Расстояние между стойками для окон и дверей можно определить размером коробки данных элементов. При необходимости их число увеличивают, добавляя подоконные и надпроемные стойки.

Для прочности и жесткости несущей конструкции в местах, где стеновая перегородка примыкает к каркасному дому, устанавливают специальную дополнительную опору, которая укреплена подкосами.

Сверху на стойки укладывается верхняя обвязка, соединяющая их между собой вполдерева. При наращивании обвязки ее крепление проводят строго над стойками. Полученную каркасную стеновую конструкцию, как правило, обшивают деревом или прочими выбранными материалами с обязательно прокладкой пароизоляции и гидроизоляции.

Рейтинг

( 8 оценок, среднее 3.88 из 5 )

0 25 424.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Сборка и подъем стен каркасного дома. Каркасный дом своими руками.

Закончив адскую работу по сборке ферм, очередь дошла до наружных стен.

Забегая вперед, могу сказать, что это оказалось самой легкой и ненапряжной работой во всей стройке.

Конструкция стен у меня выбрана «скандинавская».  То есть — одинарная верхняя обвязка, одинарные стойки в оконных и дверных проемах, и один сплошной «ригель», на тех стенах, на которые приходится нагрузка от стропил.

Это решение мне нравится своим изяществом, надежностью и отсутствием сдвоенных и строенных стоек или обвязок, к которым я питаю подсознательную неприязнь, из за опасности возникновения щелей между ними.

Выглядит это следующим образом

Живой пример — каркас финской фирмы kastelli

Стойки были напилены в размер, нижняя обвязка, временно закрепленная ранее к балкам обвязки свай, снята и уложена на ребро на платформу, дальнейшее удобнее рассказывать в картинках.

Напиленные элементы стен разложены по своим местамСобран шаблон стеныШаблон сбит гвоздями, по 3 гвоздя в каждый узел за исключением верхней обвязки. Там только 2 гвоздя. Почему только 2 — объясню чуть ниже.

Очень важный момент. Крайне внимательно отмечайте места установки стоек. Изначально я был не внимателен. В результате пошла накопительная ошибка буквально на несколько мм на каждой стойке. В итоге — последние стойки уехали сантиметров на 5 относительно своего положения.  Заметил я ошибку поздно, поэтому одну стену пришлось разбирать и переделывать. Так что — семь раз отмерь…

  Пришла очередь врезать «ригель». По идее, можно было сразу выпилить паз для установки ригеля в стойках. Но так как доски были нестроганные, я решил врезать по месту.

Клал ригель поверх стены, отмечал карандашом край, на стойке, затем выставлял диск пилы на толщину доски, делал много пропилов и затем стамеской вырубал паз.  Довольно быстро, хотя не так аккуратно, как если бы паз выпиливался изначально.

Перед тем как приступать к врезке ригеля, тщательно вымеряем все диагонали и крепим стену временной укосиной от смещения.Пропилы на глубину ригеля



Вырубаем стамескойВАЖНО! В верхнюю обвязку вбиваем только 2 гвоздя. Третий гвоздь вбивается после установки ригеля. Иначе он будет мешать сделать выпил и установить ригель.



Затем ставим ригель в паз и прибиваем как к стойкам так и к обвязке. На фото выше виден стык двух участков стены. Здесь стойка крепится только к одной обвязке. Ко второй — после подъема стены.

На подъем стен был приглашен сосед «на пробу».  К моему удивлению, мы достаточно легко подняли стену 6 метровой длинны вдвоем.  Самым сложным моментом был «соскок» стены с платформы на обвязку, так как из за контр лаг там была ступенька ~6см

Собственно все!  Собираем и поднимаем все 4 стены, выравниваем, соединяем между собой в углах. Стыки длинных стен соединяем перфорированными пластинами по верхней обвязке.

Самый полезный инструмент — линейка Line master с метчиками для разметкиК сожалению плохо видно. Проверка вертикальности лазерным уровнем. Отклонение от вертикали на высоту стены — 5мм



Post Scriptum

Важный нюанс. Металлической лентой, закрепляем нижнюю обвязку к платформе, чтобы не получилось как на видео. Ленту лучше использовать без перфорации. Перфорированная лента может порваться при подъеме

Схемы, материалы и стоимость (2023)

Каркас нового жилого дома на фоне голубого неба. Кровельное строительство. Деревянное строительство

Почему нам можно доверять

В компании «Сегодняшний домовладелец» прозрачность и доверие являются нашими самыми важными ценностями. Вот почему все наши рейтинги, обзоры и советы проверяются профессионалами отрасли и опытными журналистами, чтобы гарантировать их полезность, точность и актуальность.

Наши обзоры всегда независимы, но этот пост может содержать ссылки на партнеров, и мы можем получить компенсацию, если вы совершите покупку по ссылке.

Узнать больше

Когда большинство людей думают о доме, они на самом деле не представляют себе элементы, которые позволяют ему стоять. Каркас дома — это то, что придает ему жесткость и поддерживает его устойчивость даже в экстремальных погодных условиях.

В этом руководстве мы подробно обсудим, что такое каркас дома, из чего он сделан, как он устроен и многое другое. К концу у вас должно быть хорошее представление о том, как работает каркас дома, чтобы поддерживать структуру и обеспечивать безопасность вас и вашей семьи внутри.

Что такое каркас дома?

Каркас дома — это каркас дома, который проходит за всеми внутренними и внешними стенами, поддерживает кровельную черепицу и прикрепляет дом к фундаменту. Это то, к чему через гипсокартон крепятся шкафы и настенный декор, и к чему крепятся ваши полы, потолки и стены.

Основная цель каркаса дома — обеспечить поддержку других строительных материалов в вашем доме. К ним относятся двери, окна, полы, кровельные материалы и многое другое.

Материалы и типы каркаса дома

В современном строительстве для каркаса здания используются четыре основных материала. К ним относятся дерево, сталь, конструкционные изолированные панели и изолированные бетонные формы. Мы обсудим каждый из этих материалов в разделах ниже.

Деревянный каркас

Деревянный каркас, также называемый каркасом из стержней и деревянным каркасом, состоит из строительных пиломатериалов, скрепленных гвоздями и прикрепленных к фундаменту. Большинство стенных стоек и рам вокруг дверных и оконных проемов сделаны из 2×4, а стропила, балки и пороги обычно изготавливаются из более широкого материала, например 2×10 и 2×12. Другие части деревянного каркаса включают обшивку крыши, черновой пол и многое другое.

Деревянный каркас сравнительно доступен и прост в изготовлении. Тем не менее, древесина естественным образом склонна к гниению и повреждению влагой, что со временем может привести к некоторому усадке.

Существует два типа обрамления палки: обрамление баллона и обрамление платформы. Воздушный каркас чаще используется в старых домах и использует длинные 2×4, которые проходят вверх по несущим стенам снизу вверх. Каркас платформы более распространен и использует несколько наборов 2×4: по одному на каждый этаж.

Стальной каркас

Стальной каркас более жесткий, чем деревянный, поэтому у него нет таких проблем с усадкой. Сталь также не склонна к гниению или росту плесени, что делает ее более желательным материалом с точки зрения прочности и долговечности.

К сожалению, сталь дороже дерева, поэтому стальной каркас почти всегда будет стоить дороже для дома того же размера. Сталь также лучше проводит тепло, поэтому она может способствовать снижению энергоэффективности и менее комфортной температуре в помещении. Гораздо больше строителей домов знакомы с деревом, поэтому вам может быть трудно найти компанию, имеющую опыт работы со стальным каркасом дома.

Структурно-изолированные панели

Структурно-изолированные панели представляют собой сборные панели, изготовленные из жестких плит и снабженные пенопластовой изоляцией. Они значительно упрощают строительство на месте, так как не нужно собирать саму раму с нуля.

Структурные изолированные панели очень дороги и непомерно дороги для многих людей. Тем не менее, они значительно сокращают время строительства и обеспечивают превосходную изоляцию.

Утепленные бетонные формы

Опалубка из бетона с теплоизоляцией изготавливается путем изготовления легкой пенопластовой формы на месте и последующего заполнения ее бетоном. Этот процесс значительно сокращает время строительства и оставляет каркас дома с высокой теплоизоляцией.

К сожалению, изолированные бетонные формы очень дороги, поэтому многие домовладельцы, строящие свои дома, выбирают более доступные материалы для каркаса.

Самый распространенный тип обрамления1

Деревянный каркас на сегодняшний день является наиболее распространенным типом обрамления в Соединенных Штатах. Его предпочитают за его широкую доступность, простоту конструкции и, самое главное, относительно низкие материальные затраты.

Детали и слои каркаса дома

Глядя на каркас дома без покрытия строительными материалами, он выглядит довольно устрашающе. Есть много частей, которые подходят друг к другу, чтобы обеспечить структурную целостность, необходимую для безопасного здания. В разделах ниже мы обсудим типы пиломатериалов, которые обычно используются для каркаса дома, и части каркаса, которые вы можете идентифицировать, глядя на отдельный каркас.

Типы пиломатериалов, используемых для каркаса

В большинстве случаев для каркаса дома используется легкая и доступная хвойная древесина. Пихта Дугласа и другие сосны, такие как ели, являются наиболее распространенными вариантами. Они обеспечивают хорошую жесткость и долговечность, и они намного более доступны, чем варианты из твердой древесины.

Некоторые домовладельцы выбирают красное дерево или кедр, так как они сопротивляются движению под воздействием влаги. Однако они достаточно дороги. Если влага или влажность являются проблемой, большинство домовладельцев вместо этого выберут обработанную давлением сосну.

Части каркаса

Каркас дома состоит из множества различных частей, необходимых для поддержки различных строительных материалов, которые будут крепиться к нему или укладываться поверх него. Ниже мы приведем краткий список различных частей каркаса дома.

• Пороговая плита:  Это часть рамы, которая крепится к бетонному фундаменту. Торцевая балка — это последняя балка перекрытия в серии, которая иногда крепится к концам других балок
• Ригель: Ригель — это горизонтальная опора, которая проходит между балками для обеспечения дополнительной структурной целостности и предотвращения смещения
• Черный пол:  Основной пол обычно изготавливается из древесностружечной плиты или ориентированно-стружечной плиты (OSB). Он крепится к балкам пола и обеспечивает структуру пола над ним. размещается в верхней части оконного проема
• Стойка: Стойки представляют собой вертикальные стойки, которые устанавливаются через каждые 16 или 24 дюйма — по центру, в зависимости от строительных норм и правил в вашем районе — где будут размещены все внутренние и внешние стены. Шпильки поддерживают двойную пластину вверху
• Балка:  Балка представляет собой большую горизонтальную опору, которая обеспечивает большую часть структурной устойчивости дома.
• Распорка:  Распорки используются для распределения нагрузки от одной части дома к другой, например, между балками крыши. и шпильки
• Перемычка: Перемычка состоит из двух раскосов, образующих Х-образную форму между балками или другими опорами для обеспечения устойчивости.
• Двойная пластина: шпильки. Он обеспечивает поддержку стропил и кровельного материала выше
• Анкерная балка:  Ангел — это горизонтальная опора, которая проходит под стропилами. Обычно она соединяет обе стороны наклонной крыши снизу.
• Потолочная балка:  Потолочная балка похожа на балку пола, но обеспечивает место для крепления материала потолка, а не пола. Он проходит над стойками и под стропилами
• Стропила:  Стропило представляет собой несколько горизонтальную опору для обшивки. Стропила обычно опираются на двойную пластину или стяжные балки 9.0074
• Обшивка:  Обшивка похожа на черновой пол, но для крыши. Он обеспечивает ровную и ровную поверхность, к которой крепится материал крыши.
• Фронтонная стойка: Фронтонная стойка — это вертикальная опора, которая переносит вес с крыши на двойное место. Фронтонная стойка не всегда появляется, так как она требуется только для определенных стилей крыши.
• Распорка:  Распорка – это угловая распорка, которая распределяет нагрузку с крыши на горизонтальные опоры, например балки 9.0074

Как построить дом: основные этапы

Создание каркаса дома — довольно простой процесс, если вы знаете, какие шаги нужно предпринять и как расположить различные части. В разделах ниже мы кратко обсудим, как собрать каркас дома. Имейте в виду, что этот процесс можно сделать своими руками, но лучше доверить его профессионалам, если у вас нет столярного опыта.

Шаг 1: Прикрепите плиту подоконника

Первым делом нужно прикрепить плиту подоконника к фундаменту. Этот процесс может варьироваться в зависимости от вашего местоположения. Имейте в виду, что дома в районах, подверженных землетрясениям, обычно требуют дополнительной защиты.

Шаг 1a: Установка балок перекрытия

Балки перекрытия можно установить, если у вас есть подвальное помещение или подвал. Они будут поддерживать первый этаж над придомовой территорией.

Шаг 1b: Установка чернового пола

Если вы устанавливаете балки пола, то черновой пол можно прибить к балкам, чтобы обеспечить ровную поддержку вашего пола.

Шаг 2: Установка шпилек

Затем вы можете построить стены. Большинство строительных компаний строят целые стены, включая стойки, нижнюю и верхнюю плиты, а затем устанавливают их и выравнивают с фундаментом.

Шаг 2а: Сделайте проемы для окон и дверей

При возведении стен необходимо добавить проемы для окон и дверей, включая подоконники и перемычки. Нижняя пластина должна быть удалена ниже всех дверных проемов.

Шаг 3: Прикрепите верхние пластины

После того, как стены будут подняты, вы можете прикрепить двойную верхнюю пластину.

Шаг 4. Прикрепите анкерные балки и потолочные балки

Если вы не строите второй этаж дома, анкерные балки и потолочные балки можно прикрепить с помощью каркасных гвоздей. Ориентация будет зависеть от вашего стиля потолка.

Шаг 5: Прикрепите стропила

Затем можно прикрепить стропила к стяжкам и балкам. Они будут служить основной опорой для вашей кровельной обшивки.

Шаг 6. Прикрепите обшивку крыши

Наконец, вы можете прикрепить обшивку крыши и уложить черепицу. Этот процесс завершает создание каркаса дома, хотя вам все еще нужно добавить материал для наружных стен и кровельный материал.

Полезные термины для каркаса, которые нужно знать

Помимо частей каркаса дома, которые мы упомянули выше, есть довольно много терминов, которые вы должны изучить, прежде чем начинать собственный проект каркаса стен. Мы включим их ниже с краткими определениями.

• Примыкающая стена:  Примыкающая стена – это внутренняя стена, примыкающая к наружной стене
• Пристенка:  Пристенка – это стена, которая образует внешнюю сторону дома
• Угловая стойка :  Угловая стойка — это вертикальная опора в углах дома. Иногда их усиливают для дополнительной структурной целостности
• Кромка:  Калечка — это часть стойки, которая падает над оконным или дверным проемом
• Пересекающаяся стена:  Пересекающаяся стена — это стена, разделяющая внутренние помещения.
• Задняя часть лестницы:  Задняя часть лестницы — это конструктивно надежный способ присоединения пересекающейся стены к внешней стене. Горизонтальные опоры добавляются между стойками
• Триммер: Триммеры — это вертикальные опоры, которые проходят от перемычки к подоконнику. Они требуются не для всех оконных проемов и зависят от типа окна, которое вы выбираете для установки.
• Стеновая панель: Стеновая панель — это часть наружной или внутренней стены, которая сооружается до ее возведения

Часто задаваемые вопросы

Стоимость каркаса дома

традиционный деревянный каркас — от 7 до 18 долларов за квадратный фут. Для дома площадью 1000 квадратных футов один только каркас будет стоить от 7000 до 18000 долларов. Имейте в виду, что цена может сильно варьироваться в зависимости от метода обрамления, компании и выбранных вами материалов.

---

Сколько времени уходит на каркас дома

Процесс возведения нового дома обычно занимает от двух до четырех недель. Это может варьироваться в зависимости от доступности строителя и погоды, в которой вы строите свой дом.

---

Что требуется перед строительством рамы?

Прежде чем приступить к возведению каркаса, необходимо залить фундамент вашего дома. Сам этот процесс требует земляных работ, уплотнения грунта, заливки бетона и достаточного времени для высыхания бетона.

---

Сколько времени нужно закончить дом после каркаса?

В то время как каркас устанавливает опорную конструкцию для вашего дома, процесс после каркаса включает в себя установку всех наружных и изоляционных материалов, а также отделки, такой как полы, гипсокартон, покраска, установка кухни и ванной комнаты и многое другое. Вы, вероятно, рассчитываете на дополнительный месяц или два после того, как каркас будет завершен, чтобы ваш дом был закончен.

---

Когда необходим ремонт рамы

Ремонт рамы не является обычным ремонтом в домах. Тем не менее, вам может понадобиться ремонт рамы, если вы заметите гниющую раму, изогнутые или неотвесные стены, деформацию полов, провисшую крышу или другие движения во внешней оболочке вашего дома.

---

Редакторы Авторы

Дэн Симмс

Автор

Дэн Симмс пять лет работал в сфере управления недвижимостью, прежде чем использовать свой опыт, чтобы помочь владельцам недвижимости содержать свои дома. Он получил степень магистра в области английской литературы и писательского мастерства, и теперь ему нравится делиться своими знаниями о домовладении и проектах «сделай сам» с другими на сайте Today’s Homeowner. Когда он не пишет, он обычно находится на улице со своей женой и собакой, наслаждаясь катанием на горных велосипедах, лыжах и пешими прогулками.

Узнать больше

Роксана Даунер

Редактор

Роксана Даунер — коммерческий редактор в Today’s Homeowner, где она занимается всем, от ремонта фундамента до установки солнечных батарей. Она привносит более чем 15-летний опыт написания и редактирования в своем тщательном подходе к обеспечению точного, актуального и привлекательного контента. Ранее она редактировала материалы для таких изданий, как MSN, Architectural Digest и Better Homes & Gardens. Выпускница Пенсильванского университета, Роксана теперь владелица дома в Оклахоме, энтузиаст DIY и гордая мать игривого мопса.

Подробнее

Каркас дома обеспечивает поддержку и форму дома, а также служит оболочкой для внешних покрытий. Основные соображения строителя при выборе каркасного материала учитывают первоначальные материальные и трудовые затраты проекта, а также долгосрочные расходы домовладельца.

Понятно, что множество доступных вариантов каркаса дома затрудняет выбор лучшего варианта для строительства дома. Для строителей и домовладельцев, ищущих наиболее прочный и экономичный каркасный продукт, в этом руководстве представлены плюсы и минусы пяти различных вариантов каркаса. Продукция включает изолированные бетонные формы (ICF), конструкционные изолированные панели (SIPS), дерево, бетонные блоки и стальной каркас.

1. Структурная теплоизоляционная панель

Структурно-изолированные панели (SIP) включают пенопластовую изоляцию, зажатую между двумя OSB (ориентированно-стружечные плиты) или фанерными плитами. Производители SIPS часто используют пенополистирол (EPS) для изготовления пенопластовой сердцевины изоляционных панелей. Конечный продукт несет нагрузки конструкции.

Плюсы SIP

• Подрядчики могут установить SIP быстрее и с меньшими потерями, чем некоторые другие изделия для каркаса дома, что экономит трудозатраты.
• Толстый слой SIP позволяет создавать герметичные и энергоэффективные дома.
• SIP производят прямые и гладкие стены для успешного применения внешней облицовки и внутренней отделки.
• SIP обеспечивают хорошую структурную прочность и устойчивость к землетрясениям и ураганам.

Минусы SIP

• SIP, построенные из OSB и композитных структурных сайдинговых панелей, имеют неадекватные показатели огнестойкости.
• Срок службы SIP-панелей может уменьшиться, если OSB намокнет.
• Дизайн дома из SIP-панелей должен соответствовать размерам панели.
• SIP требуют инсектицидов для защиты от вредителей, таких как термиты.

2. Утепленные бетонные опалубки (ICF)

Строительство стен ICF включает заливку железобетона в полые панели (часто изготовленные из пенополистирола или экструдированного пенополистирола), разделенные армированной арматурой от шести до восьми дюймов.

Перед заливкой бетона строители укладывают насухо соединяемые элементы, как кирпичи Lego. После затвердевания бетона внешние и внутренние полистирольные панели ICF образуют постоянный внешний каркас. В процессе строительства эти панели позволяют устанавливать водопроводные и электрические трубы.

Плюсы ICF

• Энергоэффективные, герметичные дома ICF снижают потребление энергии и затраты на коммунальные услуги.
• Толстые и прочные стены ICF создают акустически приятные дома.
• Легкий вес ICF обеспечивает безопасное обращение, поэтому подрядчики могут строить быстро и эффективно.
• Строительство ICF может продолжаться в неблагоприятных условиях, таких как дождь, что экономит деньги на дорогостоящих задержках.
• Долговечность и прочность ICF позволяет создавать долговечные и устойчивые к стихийным бедствиям дома.
• Влагостойкие ICF предотвращают скопление воды внутри стен.

Минусы ICF

• Для заливки бетона в стену ICF требуются квалифицированные и опытные подрядчики. Эти профессионалы знают, сколько футов бетона нужно залить за один раз, не рискуя выбросом. Бетон, залитый слишком быстро, может прорвать полистироловые панели (выброс), что приведет к дорогостоящей очистке и задержкам строительства.
• Подрядчики должны обеспечить достаточную вибрацию бетона во время заливки, чтобы предотвратить образование сот (воздушные карманы и пустоты) — пустоты, которые снижают прочность и устойчивость стены ICF.
• Восприимчивость панелей ICF к проникновению грунтовых вод требует, чтобы строители включали дренажную плитку и пленку, чтобы свести к минимуму неблагоприятное воздействие влаги. Эти функции увеличивают общую стоимость строительного проекта.
• Термиты могут прорываться сквозь полистироловые панели ICF и крошечные трещины в бетоне, где они могут полакомиться балками, полом и другими деревянными элементами дома. Применение методов, устойчивых к термитам, увеличивает затраты на процесс строительства ICF.

3. Каркас из легкого дерева

Строители в Соединенных Штатах обычно используют каркас из легкого дерева, изготовленный из хвойных пород (сосна, ель и пихта), распиленных и обработанных на станке до стандартных размеров.

Плюсы легкого деревянного каркаса

• Строители могут легко переносить вручную все компоненты легкого деревянного каркаса, что позволяет быстро строить без тяжелых инструментов.
• Адаптивность светлого дерева обеспечивает гибкость дизайна.
• Наличие машинных гвоздей и пиломатериалов делает легкое дерево доступным для строителей.
• Возобновляемая легкая древесина приносит пользу окружающей среде.

Минусы легкого деревянного каркаса

• Уязвимость древесины к влаге может вызвать нездоровую плесень и привести к дорогостоящему ремонту.
• Горючесть древесины требует строительных технологий, предотвращающих возгорание. Конструкция деревянного каркаса также должна ограничивать распространение пламени в случае пожара.
• Термиты могут вторгаться в деревянные каркасные дома, что может повредить прочности дома и стоить тысячи долларов на ремонт.
• Строительство дома с деревянным каркасом, обладающего прочностью и устойчивостью к штормам, наводнениям, сильным ветрам и даже землетрясениям, является сложной задачей для большинства строителей. Это также дорого. Возведение аварийостойкого деревянного дома стоит на 25–30% дороже, чем стандартное строительство.

4. Конструкция из бетонных блоков

В строительной промышленности бетонный блок называется бетонной кладочной единицей (БКМ). Как правило, при производстве бетонных блоков используются такие материалы, как портландцемент, различные заполнители, такие как камень или кварц, и вода. CMU бывают стандартных форм и могут быть полыми или сплошными, с двумя или тремя сердечниками.

Плюсы строительства из бетонных блоков

• Влагостойкие бетонные блоки предотвращают рост плесени.
• Огнеупорные бетонные блоки служат противопожарной перегородкой между помещениями или строениями.
• Бетонные блоки, устойчивые к вредителям, повышают долговечность дома и снижают будущие затраты на техническое обслуживание.

Минусы строительства из бетонных блоков

• Современные стеновые системы требуют, чтобы строительство из бетонных блоков включало в себя больше функций, дополнительных слоев и дополнительных шагов, и все это требует больше времени и денег, чем проекты, реализованные несколько десятилетий назад.
• Промышленный вид бетонного блока требует нанесения облицовки, такой как штукатурка.
• R-значения бетонных блоков колеблются от 2 до 3, что не способствует значительному повышению энергоэффективности дома.

5. Конструкция стального каркаса

Полосы оцинкованной стали на машинах холодной прокатки производят стальные шпильки для каркаса дома. Для несущих стен требуются шпильки из более толстого металла, чем стальные шпильки для ненесущих стен.

Преимущества домов со стальным каркасом

• Прочность конструкции со стальным каркасом выдерживает опасные ветровые нагрузки.
• Рабочие могут легко переносить и хранить легкие и полые стальные шпильки.
• Поскольку влага не влияет на оцинкованные шпильки, стальные шпильки не деформируются и не гниют и могут оставаться прямыми и прочными в течение всего срока службы.
• Изготовление металлических шпилек из стали, пригодной для вторичной переработки, создает экологичный продукт.
• Стальные шпильки не выделяют летучих органических соединений.
• Сталь, устойчивая к термитам, устраняет необходимость в средствах борьбы с вредителями.

Минусы домов со стальным каркасом

• Ограниченная доступность стальных стоек менее распространенных размеров может замедлить ход строительства.
• Сталь теряет прочность при высоких температурах, например, во время пожара, из-за чего стальной каркас может коробиться и даже разрушаться. Кроме того, сталь активно проводит тепло, поэтому материалы рядом со стальными стойками могут воспламениться, в результате чего пламя быстро распространится на другие части дома.
• Строителям трудно и опасно резать стальные шпильки.
• Вкручивание шурупа для гипсокартона в стальную стойку требует наличия опытных плотников.
• Проводимость стального каркаса приводит к образованию тепловых мостов.
• Исследования показывают, что система стального каркаса может стоить на 15 процентов дороже, чем система деревянного каркаса.

Сравнение первоначальных и долгосрочных затрат на материалы для каркаса дома

Первоначальные затраты на материалы для каркаса и рабочую силу могут варьироваться в зависимости от местоположения, что затрудняет сравнение затрат. Однако для многих регионов страны дерево и бетонные блоки являются наименее дорогим каркасным материалом, за ними следуют сталь, SIP и ICF.

Характеристики материалов для каркаса, влияющие на долгосрочные расходы дома (счета за коммунальные услуги, техническое обслуживание и ремонт), включают энергоэффективность, устойчивость к стихийным бедствиям, вредителям и влаге.

• Энергоэффективность снижает счета за коммунальные услуги. Конструкции ICF и SIP создают энергоэффективные стены. Деревянные, стальные и бетонные каркасы требуют применения изоляции для достижения энергоэффективных стен.
• Стойкость к стихийным бедствиям позволяет сэкономить на дорогостоящем ремонте. Все методы кадрирования могут обеспечить устойчивость к стихийным бедствиям; однако древесина требует дорогостоящих дополнительных функций для обеспечения устойчивости к стихийным бедствиям.
• Устойчивость к термитам позволяет сэкономить на дорогостоящем обслуживании и ремонте. Сталь и бетон противостоят термитам. ICF, SIP и древесина требуют обработки от термитов.
• Влагостойкость защищает целостность дома и предотвращает дорогостоящий ремонт. Каркас ICF, стали и бетонных блоков способствует созданию влагостойкого дома. SIP и древесина требуют больше функций для контроля накопления влаги в стеновой системе.

Стеновая система ICF: лучший выбор для каркаса дома

Стеновая система ICF обладает всеми преимуществами других каркасных систем и не имеет никаких проблем.

• Блоки ICF снижают начальную стоимость строительства. Легкий бетонный материал стеновой системы ICF вместе со встроенной изоляцией и самозакрепляющейся несъемной системой упрощают и ускоряют ее монтаж.
• Несколько компонентов настенной системы ICF уменьшают долгосрочные расходы.
  • Энергоэффективные блоки ICF сокращают счета за коммунальные услуги.
  • Влагостойкие блоки ICF обеспечивают долговечность дома и снижают затраты на техническое обслуживание.
  • Блоки ICF, устойчивые к огню, стихийным бедствиям и термитам, минимизируют затраты на ремонт и обеспечивают длительный срок службы дома.

При выборе материала для каркаса строители должны взвесить все за и против каждого продукта, чтобы наилучшим образом управлять первоначальными затратами на строительство и долгосрочными расходами домовладельца. Это решение часто требует, чтобы строители пошли на компромисс с такими важными характеристиками, как энергоэффективность и влагостойкость, чтобы сэкономить на первоначальных затратах на строительство.

К счастью, стеновая система ICF предлагает решение всех проблем, связанных с каркасными материалами. Стеновая система ICF экономит первоначальные затраты за счет сокращения времени и трудозатрат во время строительства. Блоки ICF дополнительно экономят на долгосрочных расходах за счет снижения энергопотребления и сведения к минимуму затрат на замену, ремонт и техническое обслуживание.

Редакторы

Мэтт Гринфилд

Мэтт Гринфилд — опытный писатель, специализирующийся на вопросах обустройства дома. У него есть страсть к обучению и расширению прав и возможностей домовладельцев, чтобы они могли принимать обоснованные решения в отношении своей собственности. Письма Мэтта сосредоточены на ряде тем, включая окна, полы, HVAC и строительные материалы. Имея опыт работы в сфере строительства и ремонта домов, Мэтт хорошо разбирается в последних тенденциях и технологиях в отрасли. Его статьи предлагают практические советы и экспертные идеи, которые помогают читателям с уверенностью решать свои проекты по благоустройству дома. Независимо от того, являетесь ли вы энтузиастом «сделай сам» или опытным профессионалом, статьи Мэтта обязательно послужат ценным руководством и источником вдохновения.

Узнать больше

Строительство каркасной стены небольшого дома | Как обрамить стену » вики полезно Два на четыре Конструкционная древесина | Угловые стойки для стен

Сборка стен

Ознакомьтесь с этой новой книгой !

Для сборки стен деревянного домостроения обычно используется конструкционный брус два на четыре типа , особенно для одноэтажных зданий, где стены не должны нести нагрузку вышележащих этажей.

Принцип возведения этих деревянно-каркасных конструкций быстрый. Благодаря благоприятному весу конструкций нет необходимости в тяжелой подъемной технике. Всю работу можно выполнить силами человека. Если фундамент и конструкция пола готовы, можно приступать к сборке отдельных стен.

Рекомендуется сначала вырезать и подготовить все компоненты. Массивная деревянная доска может обеспечить ровную поверхность для сборки отдельных частей стены в соответствии с проектной документацией здания. Готовые стены возводятся и крепятся к полу; затем они свинчиваются вместе. Это делается до тех пор, пока не будут завершены все стены первого этажа.

Процесс крепления отдельных стен к фундаменту.

1. настенные стойки
2. распорка
3. временная опора (распорка)
4. фундаментные стойки
5. ремень (растяжка)
6. комбинированные балки
7. половая доска
8. лестница
9. верхняя пластина
10. гонять

Структура стены состоит из нескольких компонентов стены, среди основных из которых – горизонтальные плиты, вертикальные стойки, внутренний настил, распорки, воздухопроницаемая мембрана, удерживающая внутреннюю влагу от других слоев изоляции, теплоизоляция, защищающая внутреннюю среду, обшивка, которая также действует как распорка, рейки, защищающие различные слои стены, экран от дождя, предотвращающий просачивание влаги извне в стену, наружная облицовка от воздействия погодных условий и установок.

Соберите первую стену на основании и закрепите ее. Сбалансируйте стену, чтобы она идеально подошла, используя временные доски, прибитые гвоздями. Примените тот же метод к следующей стене; отбалансировав его, прикрепите к конструкции пола и первой стене. Снова примените тот же метод к остальным стенам. Продолжайте добавлять временные распорки в процессе работы; это делает незаконченную конструкцию более прочной и удерживает ее на месте. Когда все стены возведены, можно установить окончательные распорки, чтобы удалить все временные конструкции.

Угловой каркас / Несколько стоек

Существует множество способов соединения двух стен в углу. Если соединение должно быть максимально прочным, следует выбрать вариант с несколькими шпильками. Вы также можете использовать короткие блоки между стойками, чтобы еще больше укрепить угловые стойки. Однако, как правило, существует больше теплового моста, и требуется больше материала.

Уголки из каркасных стен типа

Ненесущие стены – Конструкция из каркасных стен

Помимо прочности соединения, контакт между двумя стенами подчеркивает устранение тепловых мостов и разделение конструкций посредством разделительного слоя – пароизоляции. Существует много способов возведения перегородок, и для всех из них важно работать точно и следить за тем, чтобы все размеры и выравнивание были правильными. В противном случае вся стена может быть непрочной и склонной к изгибу, а впоследствии возникнет риск осложнений при фиксации стеновой панели или установке дверей.

Хотите узнать больше о процессе деревянного строительства своими руками? Наше удивительное пошаговое руководство Как построить крошечный дом здесь для вас ! Множество иллюстраций, фотографий и руководств доступны для заказа прямо здесь.

Способы соединения перегородок:

Опора для отделки потолка

1. блокировка, прибитая к балкам потолка
2. потолочные балки
3. опора для гвоздей
4. плита
5. шпилька

Каркас перегородки: внутренняя стойка, прикрепленная к стойке

1. шпилька перегородки
2. нижняя пластина
3. полиэтиленовая лента
4. изоляция в помещениях
5. шпилька наружной стены

Внутренняя стойка, прикрепленная к блоку

1. Наружная стеновая стойка
2. блокировка
3. нижняя пластина
4. шпилька перегородки

Внутренняя стойка, прикрепленная после установки гипсокартона

1. Наружная стойка стены
2. внутренняя обшивка
3. шпилька перегородки
4. нижняя пластина

Крепление и изоляция

Крепление является одной из важнейших частей стеновой конструкции, предотвращающей деформацию или разрушение конструкции под действием боковых сил. Он крепится по диагонали к вертикальным несущим компонентам под идеальным углом от 45° до 60°, так как слишком острый или тупой угол сделает раскосы неэффективными. Наиболее часто используемыми типами связей являются либо диагональные блоки, изготовленные из того же материала, что и несущий каркас, либо перфорированные ветрозащитные ленты, которые укладываются поверх несущего каркаса и прибиваются к нему гвоздями или винтами. Такие обвязки из дерева наиболее распространены, например, в традиционных крышах, где предполагается заселение чердачного помещения. Кроме того, еще один тип ветровой распорки изготавливается из OSB или фанерных плит, что также помогает сделать углы здания более жесткими.

Как работает диагональная блокировка.

Еще одной важной частью стены является теплоизоляция, поддерживающая комфортную среду внутри здания вне зависимости от погоды и температуры. Сегодня используется несколько материалов: минеральный утеплитель (минеральная вата), натуральный или синтетический (пенопласт).
