Как проверить транзистор мультиметром(тестером): биполярный, npn и другие

Обновлена: 24 Ноября 2022 1024 0

Поделиться с друзьями

Содержание статьи Что такое транзистор и зачем его проверять Как проверить мультиметром биполярный транзистор Как проверить мультиметром униполярный транзистор Часто задаваемые вопросы Перед использованием транзистора всегда рекомендуют проверять его исправность. Для этого применяют различные приборы, но наиболее удобный и точный – мультиметр, о котором мы подробно рассказали в одном из предыдущих материалов. А сейчас расскажем, как правильно проверять мультиметром транзисторы разных типов. Что такое транзистор и зачем его проверять Транзисторы – важные элементы электрических схем и плат приборов, потребляющих ток. Эта радиоэлектронная конструкция позволяет управлять потоком электричества в сети. Технически она представляет собой полупроводниковый триод с тремя контактами. Регулирующее действие прибора основано на переходе «электрон-дырка». В зависимости от конструкции и соответствующего принципа работы различают два типа транзисторов: Биполярный. Основан на двух каналах движения частиц, а области чередующейся проводимости могут располагаться двумя способами: «дырка – электрон – дырка» (PNP) или «электрон – дырка – электрон» (NPN). Различают также аналоговые (для обычной электротехники), цифровые (для электроники) и гибридные (для силовых систем, поэтому их также называют силовыми) модели биполярных транзисторов. Они имеют три вывода: коллектор, эмиттер и базу, представляющие собой длинные тонкие штыри, торчащие из корпуса устройства. Их обозначают буквами «К», «Б» и «Э» соответственно.  Униполярный. Его также называют полевым. Это более простая конструкция, в которой ток проходит только через один узкий канал. Измерение основано не на паре «электрон-дырка», а только на одном элементе из этой пары. Во время прозвона прибора внутри этого канала изменяется напряжение. Разница между входным и выходным значением характеризует состояние устройства. Устройство также имеет три вывода-штыря: сток (обозначается буквой «С» и соответствует в схемах прозвонки коллектору биполярной модели), исток («И», соответствует эмиттеру) и затвор («З», соответствует базе). Проверять транзистор лучше всякий раз перед тем, как встроить его в плату или схему. Это намного проще, удобнее и безопаснее, чем потом пытаться найти и устранить поломку в готовой, собранной электрической цепи или электронике. Прозвонить нужно и новые, только что купленные устройства, и изделия, извлеченные из оборудования или найденные среди старых запасов. Вполне реальны ситуации, когда в партии триодов, поставленной в магазин с завода электроники, имеется значительный процент брака. Как проверить мультиметром биполярный транзистор Биполярные транзисторы распространены больше полевых, поэтому особенно важно знать, как правильно проверить их перед эксплуатацией. Алгоритм прозвона устройств PNP-типа, представленных здесь как встречно подключенные диоды, следующий: Подключаем к мультиметру щупы. Для прозвона черный щуп нужно вставить в разъем COM (отрицательный полюс), а красный – в разъем «VΩmA» (положительный полюс). Выставляем регулятор на передней панели прибора в режим прозвонки или измерения сопротивления в пределах 2 кОм. Подносим черный щуп к выводу «Б», красный – к ножке «Э» транзистора. Если транзистор исправен, сопротивление перехода будет находиться в пределах от 0,6 до 1,3 кОм. Точно так же замеряем выводы «Б» (черный щуп) и «К» (красный щуп). Нормальный диапазон сопротивления перехода для этой пары тоже 0,6–1,3 кОм.  Если хотя бы в одном из этих двух замеров указанная величина будет меньше 0,6 кОм, транзистор неисправен. Тогда меняем щупы местами: красный вставляем в разъем COM, а черный – в «VΩmA» и повторяем замеры выводов транзистора. Если прибор исправен, сопротивление будет минимально.   Иначе на дисплее будет единица. Это значит, что прибор не может измерить значения такого уровня. В этом случае транзистор неисправен, применять его в текущем состоянии нельзя, он требует замены или, по возможности, ремонта. Аналогичным способом проверяют биполярные транзисторы NPN-типа, представленные здесь как обратно подключенные диоды. Важное отличие – только в подключении щупов. Сначала черный щуп подключают к разъему COM, а красный – к «VΩmA», черный щуп подносят к выводу «Э», а красный – к выводу «К». Затем меняют местами гнезда на мультиметре, подносят красный щуп к ножке «К», а черный – к ножке «Б». В обоих случаях об исправности триода говорит сопротивление в интервале от 0,6 до 1,3 кОм. Как проверить мультиметром униполярный транзистор Униполярные (полевые) транзисторы встречаются реже биполярных, но все равно полезно знать, как проверять их исправность. Для элементов, основанных на n-канале (электрон), применяют следующий алгоритм тестирования: Нужно подключить щупы, вставив их в разъемы мультиметра аналогично тому, как это описано для прозвона биполярного транзистора. Затем так же нужно выбрать режим прозвонки (только прозвонки, режим измерения сопротивления здесь не подойдет), повернув колесо регулятора на передней панели мультиметра. Черный провод подносят к ножке «С», а красный – к выводу «И» на транзисторе. Следует зафиксировать полученное показание. Затем красным щупом касаются вывода «З» (так мы частично открываем канал, по которому проходит ток), при этом в норме получается значение меньше, чем в первом случае. Далее проход необходимо закрыть. Для этого черным щупом касаются ножки «З», красным – вывода «И». Если транзистор исправен, мультиметр покажет исходное значение, зафиксированное после первого измерения. Если прибор сломан, второе значение будет таким же, как первое, или больше (частичного открытия не вышло), или третье будет отличаться в ту или иную сторону от первого (канал не закрылся). Этот же алгоритм используют, чтобы проверить полевые транзисторы, основанные на p-канале (дырка). Единственная разница в том, что в самом начале щупы на мультиметре нужно подключить наоборот: черный вставить в разъем «VΩmA», красный – в COM. Часто спрашивают, как проверить мультиметром IGBT-транзистор. Это другое название смешанной модели – разновидности биполярных устройств, сочетающих элементы аналоговых и цифровых конструкций. Для них актуален алгоритм полевых моделей, нужно только учитывать, что коллектору соответствует вывод «С» (сток), а эмиттеру – вывод «И» (исток). PNP-типы тестируют по схеме для n-канала, NPN-модели – как для p-канала. Часто задаваемые вопросы Как проверить транзистор на плате без выпаивания? Теоретически – по тем же алгоритмам, что и транзисторы, не включенные в схему или плату. Однако на практике без выпаивания прозвонить устройство очень трудно. Для полевых моделей такой возможности нет вообще – касаться прибора щупами вы можете, но показания будут некорректны. Биполярные транзисторы без выпаивания дают более адекватные значения, но и они нередко далеки от отражающих настоящее состояние прибора. Поэтому выпаивать транзистор, скорее всего, придется. Так что проверяйте исправность элементов до того, как вы встроите их в электрические схемы или платы. Как проверить транзистор большой мощности? Транзисторы большой мощности – как правило, биполярные гибридные (силовые). Их коллектор рассчитан на ток до 100 ампер, мощность таких устройств может достигать 100 ватт. Но в плане проверки исправности действует общий алгоритм для всех моделей биполярной конструкции, приведенный выше. Если вы ставите мультиметр в режим прозвонки, отличий нет никаких; если выбираете режим проверки сопротивления, следует выставить соответствующий максимальный уровень этого параметра, указанный в технической документации проверяемого транзистора.  Как проверить строчный транзистор? Строчный транзистор (строчной развертки) – один из важнейших элементов телевизоров, обеспечивающий формирование качественного изображения на экране. Технически это, как правило, биполярные конструкции PNP-типа, поэтому для их проверки подходит соответствующий алгоритм. Основная проблема в том, что строчный элемент обычно на момент поломки уже впаян в плату. Если выпаивать его очень не хочется, попробуйте прозвонить, как есть – возможно, значения все-таки окажутся корректными. В противном случае придется выпаивать транзистор строчной развертки из платы телевизора. Как проверить составной транзистор? Составная модель также называется транзистором Дарлингтона. Она состоит из двух элементов в общем корпусе. Мультиметром такую конструкцию проверить невозможно – вы можете касаться выводов щупами, но корректных значений вы не получите. Для прозвона составных транзисторов придется собрать простую электросхему из резистора, лампочки и самого проверяемого устройства. Если оно исправно, при подключении к базе положительного полюса лампочка загорится, если подключить отрицательный полюс – погаснет. Если что-то идет не по этому алгоритму, транзистор нуждается в замене. Дополнительное видео по теме: Была ли статья полезна? Да Нет Оцените статью Что вам не понравилось? Другие материалы по теме Анатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. Консультант по подбору деталей в компании РадиоЭлемент.

Как проверить транзистор мультиметром ⋆ diodov.net

26.02.2019

HomeШкола электроникиКак проверить транзистор мультиметром

By Дмитрий Забарило Школа электроники  0 Comments

Если под рукой нет документации на биполярный транзистор, то мультиметр позволяет определить некоторые параметры и выводы транзистора. Поэтому рассмотрим, как проверить транзистор мультиметром.

Принципиально различают два вида биполярных транзисторов: n—p—n и p—n—p структуры. Принцип работы их аналогичен. Отличие заключается лишь в полярности подключения источника питания и других полярных радиодеталей: электролитических конденсаторов, диодов, светодиодов и т.п.

Упрощенно любой биполярный транзистор можно представить в виде двух последовательно и встречно соединенных диодов, поэтому рекомендую изначально ознакомиться с тем, как проверить диод. Однако следует понимать, что если взять и соединить таким образом два диода, то транзистор не получится. Но в данном случае мы можем допустить такое упрощение.

Место соединения двух условных диодов называется базой. А два оставшихся вывода, соответственно будут эмиттер и коллектор. Теперь рассмотрим, как проверить транзистор мультиметром и определить его выводы.

Проще всего определить базу. С нее и начнем. Если относительно одного вывода ток будет протекать в сторону других выводов, то это и есть база. Когда на базе находится положительный щуп, то значит, то биполярный транзистор имеет n—p—n структуру. В противоположном случае – p—n—p структуру.

Когда база определена, осталось узнать, какой из выводов является эмиттером, а какой коллектором. Для этого следует выполнить «прозвонку» выводов между базой и другими выводами и сравнить показания двух падений напряжений. Большее значение соответствует эмиттеру, а меньшее – коллектору.

У современных биполярных транзисторов эта разница выражена не очень явно и бывает, что мультиметр показывает одинаковые значения. Поэтому с целью однозначного определения выводов можно воспользоваться функцией измерения коэффициента усиления биполярного транзистора по току. Для этого переключатель устанавливается на отметке h_FE. Этому режиму соответствует специальный режим на передней части корпуса. Он имеет 8 отверстий: 4 для p—n—p структуры и 4 для n—p—n структуры. Отверстия для эмиттера дублируются, поскольку транзисторы могут иметь разное расположение выводов относительно корпуса. Поэтому такой подход позволяет определить коэффициент усиления по току транзистора с любой распиновкой.

Структуру транзистора ранее мы уже научились определять «прозвонкой». С базой тоже проблем нет. Осталось убедиться в правильности соответствия коллектора и эмиттера. Вставляем полупроводниковый прибор в нужные отверстия. Если на дисплее отображается число в среднем от 30 и выше, то коллектор с эмиттером определены верно, а данное число показывает коэффициент усиления по току. В противном случае нужно поменять местами два вывода.

Я надеюсь статья стала полезной и Вы нашли ответ на вопрос, как проверить транзистор мультиметром. Более подробно с работой мультиметра можно ознакомиться, перейдя по ссылке.

Тестирование транзисторов — транзисторы с биполярным соединением

Транзисторы с биполярным соединением

Существует несколько различных способов проверки транзисторов. Их можно протестировать а в схеме, методом замещения, или с транзистором тестер или омметр. С помощью большинства тестеров транзисторов можно проверить транзистор в цепи или вне ее.

Существует четыре основных теста, необходимых для транзисторов при практическом поиске и устранении неисправностей: усиление, утечка, пробой и время переключения. Для обслуживания и ремонта, однако проверки двух-трех параметров обычно достаточно, чтобы определить требуется ли замена транзистора.

Поскольку охватить все различные типы тестеров транзисторов нецелесообразно. а поскольку к каждому тестеру прилагается собственное руководство по эксплуатации, будем двигаться дальше на то, что вы будете чаще использовать для проверки транзисторов — омметр.

С помощью омметра можно выполнить два теста: коэффициент усиления и сопротивление перехода. Тесты сопротивления перехода транзистора выявит утечку, короткое замыкание и обрыв.

Тест коэффициента усиления транзистора
Базовый тест коэффициента усиления транзистора можно выполнить с помощью омметра и простой тестовой схемы. Тестовую схему можно составить всего из пары резисторов и переключателя, как показано на рисунке. на рисунке ниже. Принцип теста заключается в том, что мало или совсем нет ток будет течь в транзисторе между эмиттером и коллектором до тех пор, пока эмиттер-база соединение смещено вперед. Единственная предосторожность, которую вы должны соблюдать, связана с омметром. В счетчике можно использовать любую внутреннюю батарею при условии, что ее емкость не превышает максимальное напряжение пробоя коллектор-эмиттер.

Проверка коэффициента усиления транзистора с помощью омметра.

Когда переключатель на рисунке выше находится в разомкнутом положении, как показано, напряжение отсутствует. применяется к базе транзистора PNP, а переход эмиттер-база не смещен в прямом направлении. Следовательно, омметр должен показывать высокое сопротивление. Когда ключ замкнут, цепь эмиттер-база смещена в прямом направлении. напряжением на R ₁ и R ₂ . Актуально сейчас течет в цепи эмиттер-коллектор, что приводит к снижению показаний сопротивления на омметре.

Чтобы проверить NPN-транзистор с помощью этой схемы, просто поменяйте местами выводы омметра. и выполните процедуру, описанную ранее.

Проверка сопротивления перехода транзистора
Омметр можно использовать для проверки транзистора на утечку (нежелательное протекание тока) путем измерения прямой линии база-эмиттер, база-коллектор и коллектор-эмиттер и обратные сопротивления.

Для простоты рассмотрим тестируемый транзистор на каждом изображении на рисунке ниже. как два диода, соединенных встречно. Следовательно, каждый диод будет иметь низкое прямое сопротивление и высокое обратное сопротивление. Измеряя эти сопротивления с помощью омметра, как показано на рисунке, можно определить, Транзистор пропускает ток через свои переходы. При изготовлении этих измерений, избегайте использования глюкометра с высоким напряжением внутренней батареи. Это условие может повредить маломощный транзистор.

Проверка утечки транзистора с помощью омметра.

Теперь рассмотрим возможные проблемы с транзисторами, которые могли бы существовать, если бы указанное показания на рисунке выше не получены. Список этих проблем представлен в таблице ниже.

ПОКАЗАНИЯ СОПРОТИВЛЕНИЯ		ПРОБЛЕМЫ
ВПЕРЕД	НАЗАД	Транзистор:
НИЗКИЙ (НЕ ЗАКОРАЧЕН)	НИЗКИЙ (НЕ ЗАКОРАЧЕН)	УТЕЧКА
НИЗКИЙ (ЗАКОРАЧЕННЫЙ)	НИЗКИЙ (ЗАКОРАЧЕН)	ЗАМЫКАННЫЙ
ВЫСОКИЙ	ВЫСОКИЙ	ОТКРЫТ*
*Кроме испытания коллектор-эмиттер.

К настоящему времени вы должны признать, что транзистор, используемый на рисунке выше, представляет собой PNP. транзистор. Если вы хотите проверить NPN-транзистор на утечку, выполните следующие действия. идентичен тому, который использовался для тестирования PNP, за исключением того, что полученные показания обратные.

При проверке транзисторов (PNP или NPN) следует помнить, что фактическая значения сопротивления зависят от шкалы омметра и напряжения батареи. Типичный прямое и обратное сопротивления незначительны. Лучший показатель для показывает, хороший транзистор или плохой, это отношение прямого к обратному сопротивление. Если тестируемый вами транзистор показывает соотношение не менее 30 к 1, наверное это хорошо. Многие транзисторы имеют отношение 100 к 1 или больше.

Как проверить транзистор с помощью цифрового мультиметра

Обновлено 23 ноября 2019 г.

Автор: S. Hussain Ather

Важно отслеживать компоненты электрической цепи. Вы можете захотеть узнать напряжение или ток, передаваемые через резисторы и другие элементы схемы, чтобы убедиться, что они работают легко и безопасно. Для этих целей полезны различные инструменты, такие как мультиметры и омметры. Транзисторы используются в диодах, элементах схемы, пропускающих электричество только в одном направлении. Они используются для усиления электрического тока до более высокого значения.

Они создаются путем помещения тонкого слоя материала n-типа между двумя большими кусками материала p-типа или материала p-типа между двумя большими кусками n-типа. В этой установке материалы p-типа положительны из-за отсутствия электронов, а материалы n-типа отрицательны из-за избытка электронов.

Если вы заметили, что ваша схема не дает результатов, которые были бы настолько эффективными, как могли бы быть, возможно, пришло время проверить ваш транзистор. Тестирование может помочь вам выяснить, работает ли транзистор так, как мог бы. Вы бы использовали мультиметр, цифровое устройство, которое измеряет различные электрические свойства элементов схемы.

Процедура проверки транзистора

Существует пять этапов проверки транзистора в электрической цепи. Шаги включают соединение:

1. Основание с эмиттером

2. Основание для коллекционера

3. Эмиттер к основанию

4. Коллекционер к основанию

5. Коллектор для эмиттера

11124
6. . с коллектором при напряжении, которое контролирует база. Для конструкции PNP коллектор заземлен с эмиттером под напряжением.

   Эти методы проверки определяют, закорочен или открыт транзистор для биполярных транзисторов. Транзистор может по-прежнему колебаться в своих характеристиках в определенном диапазоне просто в результате того, как он был спроектирован.

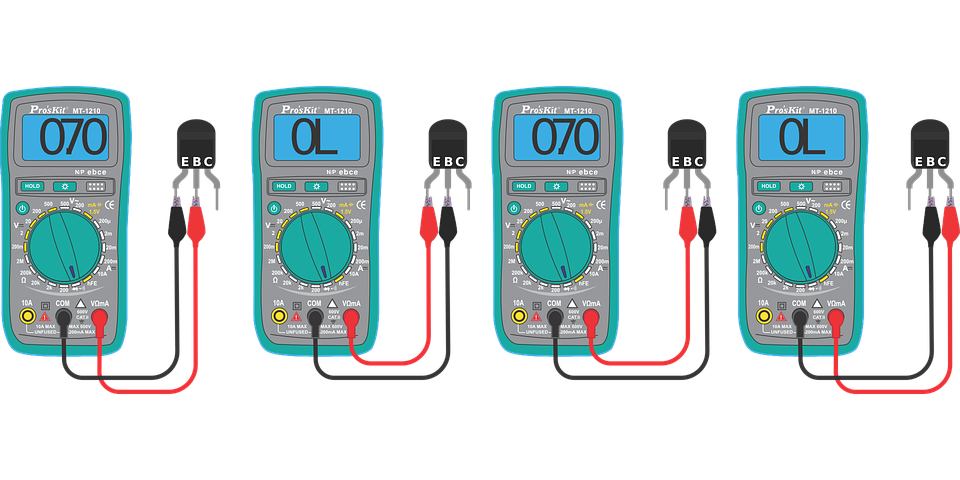

   Чтобы начать процедуру проверки транзистора, удалите транзистор из самой схемы. Возьмите мультиметр и подключите положительный провод к базе транзистора. Затем подключите отрицательный вывод к эмиттеру транзистора.

   В этот момент проверьте показания мультиметра. Транзистор NPN, который работает правильно, должен показывать падение напряжения между 0,45 и 0,9.вольт, а PNP-транзистор должен показать сообщение «превышение предела». Любые признаки на мультиметре, которые отличаются от этих значений, могут указывать на неисправность транзистора.

   Затем подключите отрицательный вывод мультиметра к коллектору транзистора; это шаг «от базы к коллектору». Как и в случае с предыдущим шагом, NPN-транзистор должен иметь падение напряжения от 0,45 до 0,9 В, а PNP-транзистор должен превышать предел.

   Переключение показаний

   Для этапа «эмиттер-база» подключите положительный провод мультиметра к эмиттеру, а отрицательный — к базе. В этом случае показания следует поменять местами. Транзистор NPN должен показать сообщение о превышении предела, а для транзистора PNP падение напряжения между 0,45 и 0,9.вольт. Точно так же, с положительным выводом, подключенным к коллектору, и отрицательным выводом к базе, вы должны увидеть те же результаты на мультиметре.
