Самодельный удлинитель переноска: Как собрать удлинитель. Как сделать электрическую переноску своими руками

как сделать? Схема сборки удлинителя с переноской, лампочкой или из канистры с катушкой

Автор обзора: Энергоаудит проект RT

В обычной жизни часто возникают ситуации, когда необходимо подвести точку с электричеством на какое-нибудь ранее не нужное место.

Чаще всего это происходит во время строительства, а такими местами становятся фасады или заборы. Установить полноценную стационарную розетку не практично, она вряд ли будет там использоваться после проведения работ.

В этих ситуациях питание подается при помощи самодельного удлинителя, который, как показано на фото, сделан своими руками. Этим же методом решаются недоделки строителей в конструкциях, например, слишком короткий шнур или неправильно рассчитанная нагрузка на сечение.

Прежде, чем начать делать, следует понять, при каких условиях самодельный удлинитель будет эксплуатироваться, а также не стоит забывать о мощности приборов, к которым он будет подключен. От этого зависит выбор материалов для его изготовления.

Удлинитель Defender E318, 3 розетки, 1.8 м, с/з, 10А / 2200 Вт белый

• Что потребуется купить для удлинителя

• Выбираем материалы

• Приступаем к работе

• Удлинитель на катушке

• Фото самодельного, электрического удлинителя

Что потребуется купить для удлинителя

Самодельную переноску делают практически из любых материалов, которые найдутся под рукой. Это могут быть «древние» бытовые приборы, куски проводов и т.п. Если ничего это в вашем хозяйстве нет, придется тратиться на покупку.

Итак, вам понадобится:

• Разборная штепсельная вилка;
• Кусок кабеля необходимого размера;
• Электророзетка закрытого типа;

Для того, что соорудить удлинитель потребуется отвертка, которая подойдет по размеру и форме. Так же будут нужны кусачки, нож для удаления изоляционного слоя провода.

Рекомендуется выбирать все материалы для каждого отдельного случая, это поможет избежать излишнего нагрева.

Удлинитель ФОТОН 16-53E, 3 розетки, 5 м, с/з, 16А / 4000 Вт черный

Выбираем материалы

Для правильного выбора все материалы самодельного удлинителя должны соответствовать суммарной мощности, которую будут выдавать включаемые в него приборы. Например, если нужна одна точка, для определения берется максимальная мощность наибольшей нагрузки.

• Когда требуется подключать сразу несколько устройств в розетки, целесообразно сложить их общую мощность или общее количество ампер. По этому показателю выбирается параметр вилки и самой розетки, и определяется сечение проводника.
• Если устанавливается блок, к которому подходит один прибор в 3А, а второй – 4А, то суммарный ток будет соответствовать 7А. В этом случае для удлинителя хватит номинала в 10А, и останется запас на тот случай, когда возникнет необходимость подключения устройства с большей мощнстью.
• Сечение провода определяется по тому же методу, но к сумме нужно прибавить 30% для надежности. Индивидуальный параметр жилы выбирается из соответствующих таблиц. По ним кэффициент нагрузки не может быть выше для марки проводника.

Необходимо заметить, что если нужно использовать ваше творение как фазу, ноль и, соответственно, земле, рекомендуется использовать трехжильный проводник, соответственно, другие элементы (розетки и выключатели) – содержать три вывода.

Когда в наличии присутствуют исключительно фаза и ноль, переноска с тремя будет не практична в использовании.

Удлинитель Uniel S-GCD2-3B, 2 розетки, 3 м, с/з, 16А / 3500 Вт черный

Приступаем к работе

Рассмотрим инструкцию, как сделать полноценный удлинитель своими руками:

• Нужно удалить наружный слой изоляции проводника, не меньше 5 см, и зачистить провода на 1см.
• Далее разобрать штепсельную вилку, выкрутить винт, который закрепляет хомут.
• Присоединить провода удлинителя к подготовленным вилочным контактам, закрепить их винтами, хомутом, зафиксировать кабель и собрать вилку.
• Розеточная коробка разбирается, проводники подсоединяются к контактным пластинам, аналогично, как на вилке. Далее блок можно собирать.

Удлинитель ЭРА U-3es (20/600), 3 розетки, 3 м, с/з, 16А / 3500 Вт

Удлинитель на катушке

Кабель отличается от провода тем, что оснащен общей изоляцией, это подразумевает его использование вне помещения. Получается, что в квартире можно применять провод, а для переноски на катушке использовать кабель.

Рекомендуется для переноски использовать исключительно кабель с многопроволочной медной жилой. Для этого вида продукции основной характеристикой служит свойство гибкости. Выбирая материал, не покупайте проводники с алюминиевыми жилами и медные одножильные виды этой продукции.

Согласно ГОСТ, кабель многожильный это совершенно иной проводник, чем проводник с многопроволочной жилой из меди. Для первого варианта – это индивидуальная изоляция для каждой проволочки, во втором – они все соединены в одну и массово изолированы.

• Кабель для переноски необходимо выбирать ПВС, а также ПБППГ. Их разница в том, что первый – круглый, а второй – плоской формы.
• Этот кабель обязательно должен содержать три жилы. Земля в такой переноске необходима, ей лучше не воспользоваться, чем потом жалеть об ее отсутствии.
• Удлинитель рекомендуется использовать с прямой формой вилки. Подвод к вилке практичнее без изгиба, это послужит удобством в труднодоступных местах, а ушко сделает легче выключение, а также не помешает в случае подвешивания.

Функция заземления присутствует практически на всех вилках, обеспечивающих класс защиты не менее IP44. Если все сделано правильно, то с таким удлинителем можно работать и во влажных помещениях, а если удлинитель в подвешенном состоянии, то ничего не произойдет и при осадках.

Розетки бывают двух видов:

• Накладные;
• Блоком.

Далее сборка проходит по следующему алгоритму, аналогичному сборке простого удлинителя.

• Хороший в эксплуатации удлинитель гарантирует передачу мощности от 30А минимум на 45 метров.
• Этого достаточно для того, чтобы подключить свет в бане на дачном участке.
• Для этого потребуется кабель 3*10мм, нужно учитывать, что 50 м этого проводника имеет массу в 20-25 кг.

Кабель с катушки при эксплуатации должен полностью разматываться, это не зависит от подаваемой нагрузки. Если не следовать этому правилу, он будет сильно нагреваться и при подаче тока по не раскрученному проводнику происходит индукция. В некоторых случаях это приводит к взрывному разрушению и грозит получением травм.

При соблюдении мер предосторожности и полном разматывании кабеля, не важно, в каком месте располагается вилка, внутри или на поверхности. В этой ситуации несчастные случаи и травматизм исключены.

Удлинитель ПВС Атлант 3500 Вт 30м на катушке (С/з)

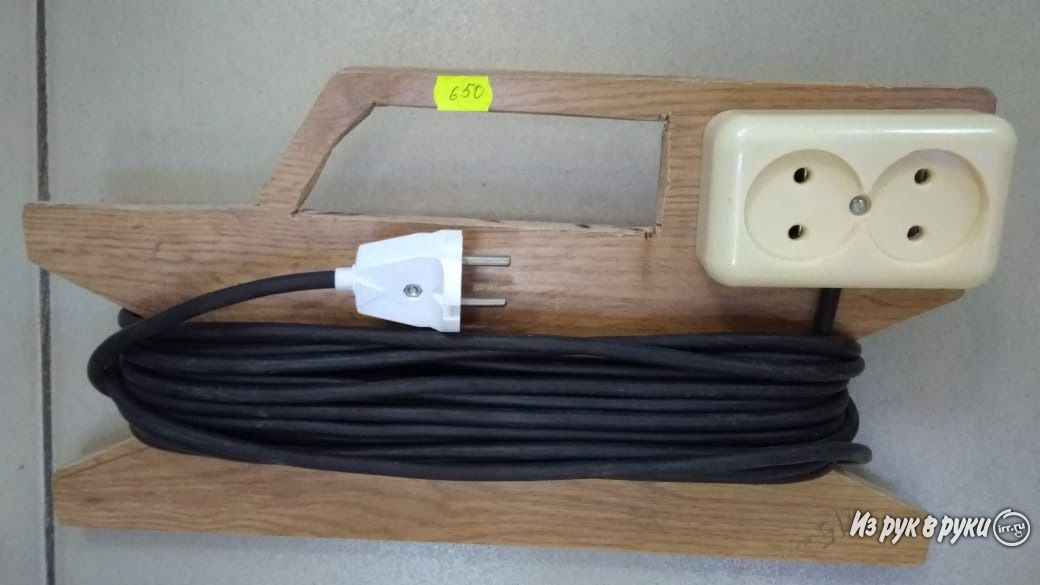

Фото самодельного, электрического удлинителя

Электрический удлинитель своими руками: пошаговый мастер-класс

В быту нередко возникают ситуации, когда во время строительных работ необходимо вынести точку подключения на фасад здания или к забору. Стационарная установка розетки, в таком случае и нецелесообразна и опасна, поэтому питание осуществляется с помощью электрического удлинителя. Таким же способом можно решать конструктивные недочеты бытовых приборов (короткий шнур или несоответствие сечения нагрузке) или организовывать точки подключения к сети в любом удобном для вас месте. Для этого вам понадобится изготовить  электрический удлинитель своими руками.

Что вам понадобится для изготовления удлинителя?

Электрическую переноску можно собрать из любых подручных материалов (старых бытовых устройств, остатков кабеля и т.д.). Если их нет, приобретите все элементы с нуля. Для изготовления возьмите следующие материалы и элементы:

• разборная штепсельная вилка;
• кабель нужной длины;
• закрытая электрическая розетка или блок розеток (в зависимости от того, сколько точек подключения вам нужно).

Чтобы разобрать элементы и потом собрать из них  электрический удлинитель, используйте  подходящую по размеру и форме отвертку.   Для обрезания проводов вам понадобятся кусачки или пассатижи, канцелярский нож для удаления изоляции.

Чтобы не допускать перегрева и возникновения аварийных ситуаций, все детали для электрической переноски должны выбираться для конкретных нужд.

Как выбрать материалы?

Все элементы электрического удлинителя выбираются по суммарной мощности, включаемых в него приборов. Если вы планируете установить одну розетку, берите для расчета мощность самой большей нагрузки, которая может в нее подключаться. В случае одновременного включения сразу нескольких приборов в несколько точек, необходимо просуммировать их мощность или ампераж. По которому выбирается соответствующий номинал вилки и розетки, а также сечение жил кабеля.

К примеру, если вы установите блок на две розетки, одна из которых предназначена для пылесоса, потребляющего 5 А, а вторая для электродрели, потребляющей 3 А. Таким образом, суммарный ток составит 8 А. Соответственно в таком случае вам хватит вилки и розетки номиналом на 10 А, при этом остается запас в 2 А, если вам понадобиться подключить более мощное устройство.

Для определения сечения провода используется та же сумма нагрузки, к которой прибавляется 20 – 30% для запаса прочности. Конкретное значение площади жилы выбирается из таблицы таким образом, чтобы полученная величина подключаемой нагрузки не превышала допустимой для данного провода.

Таблица: зависимость допустимой нагрузки от сечения жилы

К примеру, для нагрузки в 8 А вы прибавляете 20% запаса I = 8+1,6 = 9,6 А. Так как медный провод гораздо удобней и предпочтительнее для электрического удлинителя, рассмотрим его в качестве примера. Для рассматриваемого примера вам вполне хватит любой марки кабеля сечением 1,5 мм².

Следует отметить, если вы собираетесь использовать самодельный удлинитель в трехпроводной системе (фаза, ноль и земля), то вам понадобиться  кабель с тремя жилами, а  розетки и выключатель должны иметь три вывода. Если в вашем доме используется только два провода – фаза и ноль, изготавливать удлинитель с тремя выводами не имеет смысла.

Изготовление удлинителя: пошаговая инструкция

Как правило, процесс изготовления не занимает много времени, поэтому при наличии всех необходимых элементов и инструмента вы сможете изготовить электрический удлинитель за 15 – 20 минут. Для этого выполните такие действия:

1. Разберите вилку, как правило, она раскручивается одним или несколькими болтами, но в разных моделях конструкция может отличаться. Рис. 1: разберите вилку
2. Разделайте электрический кабель, для этого отступите нужную длину от места его подключения к контактам вилки до места выхода из вилки удлинителя. Следует отметить, что в месте выхода кабель должен иметь оба слоя изоляции, поэтому не стоит зачищать верхний слой диэлектрика с запасом. Рис 2. разделайте кабель
3. Подготовьте провод для подключения к выводам вилки. Для этого отступите около 1 — 2 см от края каждой жилы и аккуратно обрежьте резиновую изоляцию. Рис. 3. Зачистите концы

Следите за тем, чтобы не перерезать проволоку жил, иначе это уменьшит сечение и может привести к дальнейшему перегреву в точке крепления.

4. В зависимости от способа крепления в контактах вилки, подготовьте концы провода (сделайте петли, скрутите в одну жилу и т.д.).
5. Все эти процедуры проделайте и для второго конца провода.
6. Соедините концы провода с концами вилки и соберите ее. Рисунок 4: подключите провод к выводу вилки

Заметьте, что собранная вилка не должна иметь зазоров – обе части плотно прилегают друг к другу. Если вы обнаружите зазор, разберите ее снова и устраните причину неровности. В месте выхода из вилки провод удлинителя должен плотно прилегать к краям, если его диаметра недостаточно, добавьте немного изоленты.

Рис. 5: соберите вилку

7. Разберите электрическую розетку или блок розеток, в зависимости от того, что вы подключаете. Рис. 6: разберите блок розеток

Стандартно они оснащаются одним болтом в центре розетки, но если крышка не поддается, следует осмотреть конструкцию на предмет наличия в ней дополнительных узлов крепления.

Рис. 7: стандартная точка крепления розетки

8. Подключите концы провода к соответствующим выводам розетки электрического удлинителя. Рис. 8: подключите провод к выводам розетки

Если вы изготавливаете устройство для трехпроводной сети, обязательно соблюдайте маркировку проводов. Особенно для заземляющего провода, иначе вы можете подать напряжение на корпус прибора.

9. Соберите розетку в обратной последовательности, электрический удлинитель готов.

Рис. 9: соберите розетку – удлинитель готов

Обратите внимание, при подключении тех или иных деталей контакт должен обеспечиваться при помощи специальных зажимов, гильз или посредством пайки. Ни в коем разе не допускается обеспечивать контакт только прикручиванием провода к ламелям или другим деталям. После изготовления электрического удлинителя не спешите включать его в розетку, предварительно проверьте его исправность при помощи мультиметра.

Проверка исправности электрического удлинителя.

Чтобы проверить работоспособность переноски, вам понадобиться обычный мультиметр или мегаомметр. Весь процесс условно можно разделить на проверку целостности линии и на проверку изоляции.  Изначально установите мультиметр в режим прозвонки:

• Подключите один вывод мультиметра в гнездо розетки, а вторым коснитесь контакта вилки электрического удлинителя. Если устройство не сообщает о наличии цепи, коснитесь второго контакта вилки.
• Удерживайте щуп мультиметра на одноименном контакте вилки, где прибор показал цепь, и проверьте другие розетки в блоке. Их одноименные контакты так же должны давать цепь на прозвоне электрического удлинителя.
• Проверьте вторую пару контактов электрических розеток и вывода вилки удлинителя, они так же должны показывать наличие цепи на прозвоне.
• Если вы используете трехпроводный удлинитель, таким же образом прозвоните цепь между заземляющими контактами на вилке и каждой из розеток.

Рис. 10: принцип прозвонки удлинителя

Наличие цепи между всеми перечисленными выводами свидетельствует о том, что удлинитель может нормально передавать электроэнергию по замкнутому контуру. Но, помимо цепи необходимо убедиться в состоянии изоляции. Для чего применяется мегаомметр, но при его отсутствии можно воспользоваться тем же мультиметром в режиме измерения изоляции. В промышленных целях измерение изоляции мультиметром не допустимо, но для бытовых нужд этого будет вполне достаточно.

В процессе измерения вам необходимо установить предел на максимальную величину сопротивления кОм или МОм. Подведите щупы к выводам фазы и нуля на вилке, если сопротивление окажется более 500 МОм или бесконечности, ее уровня достаточно для нормальной работы электрического удлинителя.

Рис. 11: измерение сопротивление между фазой и нулем

Если сопротивление стремиться к нулю или составляет десятки Ом, вы где-то нарушили изоляцию и вам нужно перепроверить все места электрических контактов в удлинителе. При наличии заземляющего контакта, величину сопротивления необходимо проверять еще между фазой – землей и между нулем – землей.

Рис. 12: измерение сопротивления от земли

Если в изготовленном электрическом удлинителе в ходе испытаний вы определили целостность цепи фазы, нуля и земли, а также достаточный уровень сопротивления между всеми выводами, то такую переноску можно смело использовать для подключения оборудования.
