Блок питания компьютера непосредственно связан с остальными составляющими ПК. Он обеспечивает электроэнергией заданных параметров процессор и периферийные устройства, поэтому при любом признаке неисправности компьютера есть смысл в первую очередь проверить работоспособность источника питающих напряжений. В большинстве случаев для этого достаточно мультиметра.

Признаки неисправного блока питания

Самый явный признак неисправности источника напряжений – ПК не подает признаков жизни при попытке включения. В этом случае очевидна необходимость в первую очередь проверить блок питания компьютера. Остальные признаки не столь очевидно указывают на БП:

  • периодические зависания операционной системы компьютера;
  • регулярные самопроизвольные перезагрузки ПК;
  • компьютер запускается со 2-3 раза;
  • не работают некоторые периферийные устройства.

Но и в этих случаях диагностику блока питания желательно провести в первую очередь, чтобы локализовать неисправность. Также проблемы с БП можно определить по возникновению посторонних шумов – нехарактерного писка, потрескиваний и т.д.

Самые частые поломки

Наиболее часто возникающими проблемами в блоке питания являются:

  • выход из строя диодов выпрямителя 220 вольт;
  • неисправность ключевых транзисторов;
  • выход из строя микросхемы ШИМ.

В большинстве случаев обнаружить эти проблемы простым визуальным осмотром не получится. Нужен будет хотя бы мультиметр. А в целом выйти из строя может любой электронный компонент, при этом он может вызвать короткое замыкание и перегрузку других элементов. Поэтому замена обгоревшего компонента, обнаруженного визуально, может ничего не дать – это будет лишь следствием. Первоначальная причина бывает в другом месте.

Также неисправность может вызвать перегрузка источника связанная с установкой дополнительного оборудования при модернизации ПК.

5 способов диагностики

Способов диагностики можно придумать много – в отсутствии лабораторных условий приходится идти на любые хитрости. Но на основании многолетнего опыта, специалисты выделяют пять основных способов поиска и локализации проблем с БП.

№1. Визуальный осмотр компонентов

Первый способ проверки – внешний осмотр. Начинать диагностику блока компьютерного питания надо с него. В большинстве случаев не разобрав корпус БП, ничего выявить не удастся (только в случае глобальной аварии, когда следы внутреннего пожара видны снаружи). Крышку придется снять.

Если видны следы копоти, подгорания, локальных перегревов, значит, БП требует ремонта.

Если обгоревших элементов нет, надо найти место установки предохранителя. Визуальным осмотром можно проверить исправность плавкой вставки в стеклянном корпусе. Если предохранитель в керамическом корпусе, для проверки его целостности надо будет использовать тестер в режиме прозвонки. Если вставка перегорела, можно предположить самопроизвольное перегорание и попробовать заменить элемент. Если при включении в сеть он перегорает повторно, значит надо искать неисправность в источнике.

Предохранитель в стеклянном корпусе – на вид исправен.

Далее надо осмотреть оксидные конденсаторы. Если есть вздувшиеся или разорвавшиеся, это также может быть причиной неисправности блока питания. Такие конденсаторы надо менять сразу. Даже если они и сохранили еще работоспособность, жить им осталось недолго.

Вздувшиеся оксидные конденсаторы.

Если дефекты визуально выявить не удалось, надо более внимательно осмотреть плату, в том числе со стороны печатных проводников, на предмет микротрещин в печатных проводниках, кольцевых трещин в пайках выводных элементов и трещин в пайках SMD-компонентов. Делать это лучше под увеличением (лупой и т.п.) и при дополнительном освещении.

Кольцевые трещины в местах пайки выводов.

Если таким способом обнаружить проблему не удалось, надо перейти к более глубокой проверке.

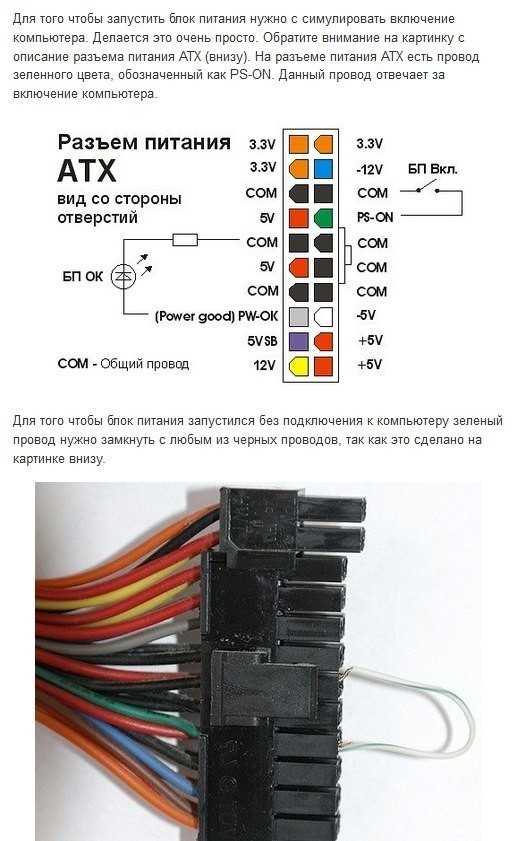

№2. Проверка без подключения к материнской плате (метод замыкания скрепкой)

Если исправный блок питания стандарта ATX включить в сеть переменного напряжения, он работать не будет. Для запуска нужен сигнал Power_ON с материнской платы компьютера. Этот сигнал можно сымитировать. Для этого надо снять с матплаты самый большой разъем (а лучше снять вообще все разъемы от БП к составляющим компьютера, так как предполагается, что источник напряжения неисправен, поэтому не стоит испытывать дорогие платы на прочность). Этот разъем может содержать 20 или 24 провода. Надо найти на нем проводник в зеленой изоляции. Сигнал Power_ON формируется замыканием этого проводника на общий провод. Найти его несложно – это любой проводник черного цвета. Удобнее всего использовать ближайший. Замкнуть можно прямо на разъеме. Сделать это можно любым подходящим проводником – скрепкой, булавкой, кусочком провода.

Имитация сигнала Power_ON.

Если блок питания исправен, это можно определить по звуку запустившегося вентилятора, и дефект надо искать на материнской плате. В большинстве случаев проблема сводится к севшей батарейке, обеспечивающей хранение данных параметров конфигурации компьютера.

Батарейка CMOS-памяти на материнской плате.

№3. Мультиметром

Если БП запустился после имитации сигнала запуска, надо проверить наличие напряжений на всех разъемах источника. Измерять надо относительно общей шины (к ней подключены все черные проводники).

Цвет проводаНапряжение, В
Черный0 В (земля, общий провод)
Красный+5 (допустимое отклонение ±0,25 вольт)
Оранжевый+3,3 (допустимое отклонение ±0,16 вольт)
Желтый+12 (в пределах 11,4. .12,6 вольт)
Белый-5
Синий-12
Зеленый+5
Серый+5
Фиолетовый+5

Особое внимание надо уделить напряжению на сером проводе – это сигнал Power_OK. Без него компьютер не запустится. Он формируется при наличии всех питающих напряжений (если они находятся в установленных пределах). Его отсутствие говорит как о проблемах в одном из питающих каналов, так и о неисправности внутренней схемы БП, отвечающей за формирование данного сигнала. Также важен сигнал на сером проводе — дежурное напряжение (Stand by). Оно должно присутствовать при включении блока в сеть 220 вольт, даже если БП не запущен.

В отсутствие потребителей уровни на выходе БП могут быть чуть выше лимитов (внутри блока должны быть установлены нагрузочные резисторы, но не факт, особенно для недорогих моделей). Поэтому для окончательно проверки надо проверить источник под нагрузкой. Для этого к выходам можно подключить нагрузочный резистор, рассчитанный так, чтобы обеспечить ток, близкий к номиналу. Или применить для этой цели автомобильные лампы накаливания (их можно соединять параллельно для повышения потребляемой мощности). Заодно испытывается реальная нагрузочная способность БП – при мощности в пределах номинальной, он должен выдавать указанные уровни напряжения.

Также с помощью тестера можно прозвонить жгуты блока питания ПК. Так можно выявить потерю контактов в разъемах.

№4. Специальным оборудованием

Прибор для измерения напряжений блока питания.

В магазинах электронных аксессуаров и на торговых площадках в интернете продаются недорогие приборы под громким названием PC Power tester. Они позволяют отображать текущий уровень каждого напряжения и подавать звуковые и световые сигналы при выходе напряжений за установленные пределы. При ближайшем рассмотрении эти приборы оказываются обычными цифровыми вольтметрами в красивом корпусе. Они не содержат нагрузочных устройств и не позволяют хранить результаты измерений за период времени (что необходимо для обнаружения «плавающих» проблем), поэтому полноценную диагностику провести ими нельзя. От обычного мультиметра они отличаются только наличием разъемов, к которым прибор можно быстро и удобно подключить. Например, SATA-Power не очень удобен для измерения щупами тестера, а с таким прибором замер происходит намного проще. Также устройство имеет разъемы для подключения коннектора 20 (24) вывода, PCI – Express различных модификаций и других терминалов, имеющихся у потребителей внутри ПК.

Такой тестер можно приобрести тем, кто регулярно занимается диагностированием компьютеров, но особых результатов от него ждать не стоит. Также он не даст особой экономии времени. Но и стоит он недорого.

Вход для подключения разъема питания SATA.

Тем, кто занимается созданием серьезных компьютерных систем, а также поддержанием их работоспособности и ремонтом, подойдут профессиональные приборы типа PC Power System Analyzer. Подобные устройства способны отслеживать параметры напряжений питания, хранить их графики, задавать нагрузку и выполнять еще многие функции по диагностике БП на исправность и надежность. Стоят такие приборы от 500 USD, для домашней мастерской это дорого, да и для мелкого производства вряд ли оправданно экономически. Поэтому тем, кто профессионально занимается ремонтом вычислительной техники, есть смысл поискать в интернете описания самодельных разработок, позволяющих проводить более глубокую проверку БП и повторить их. Те, кому позволяет квалификация, могут разработать что-то свое, закрывающее потребности конкретного производства.

Схема самодельного испытательного устройства, опубликованная в журнале «Радио» №10-2007.

№5. С помощью программ

Блок питания не обменивается сведениями по шинам данных с процессором и другим оборудованием. Он лишь обеспечивает энергоснабжение составляющих компьютера по шинам питания напряжениями различных уровней. Существует мнение, что проверить БП на исправность можно программами типа AIDA (Everest). В доказательство приводятся скриншоты окна отображения информации с датчиков.

Скриншот программы Everest с указаниями питающих напряжений.

На самом деле есть две проблемы. Датчики, измеряющие напряжение, могут быть установлены не на все шины питания. Иллюстрация – на скриншоте программы AIDA. В данной конфигурации компьютера нет датчиков измерения напряжения вообще, а выводится информация лишь о потребляемой мощности. Обладая определенными знаниями, можно и по доступным данным логически вычислить наличие нужных напряжений, но получится это не всегда.

Скриншот программы AIDA64 – питающие напряжения не отображаются из-за отсутствия соответствующих датчиков.

Вторая проблема серьезнее. Дело в том, что при отсутствии (исчезновении во время работы) хотя бы одного из питающих напряжений, или если напряжение вышло за установленные пределы, внутренняя схема блока питания сразу снимает сигнал PG (power_good, PWR_OK). Это ведет к тому, что на материнской плате отключается тактовый генератор процессора и на шине Reset появляется сигнал сброса. Внешне это проявляется в самопроизвольной перезагрузке компьютера (если исчезновение PG было кратковременным) или к его зависанию. И никакой диагностический софт при этом, разумеется, не работает.

Поэтому сам факт работы утилиты AIDA уже говорит о том, что блок питания исправен. И самыми надежными программами, позволяющими протестировать на работоспособность компьютерный БП, являются BIOS и операционная система (Windows, Linux) – если они запустились, то и все напряжения ОК.

Для наглядности рекомендуем серию тематических видеороликов.

Определив, что компьютерный БП неисправен, надо принять решение о целесообразности ремонта. В большинстве случаев это экономически неоправданно – проще купить новый источник, за исключением вариантов применения дорогой и эксклюзивной модели. Но для многих людей время, проведенное за поиском неисправности и ремонтом, является хобби. Поэтому можно получить удовольствие за восстановлением БП, заодно расширяя свой кругозор и повышая квалификацию.

Как проверить компьютерный блок питания без компьютера на работоспособность. Как проверить блоки питания без компьютера, как его включить

Что питает блок и какие у него есть выходы

Блок питания запитывает следующие компоненты ПК:

  • материнская плата;
  • процессор;
  • твердотельные накопители и жесткие диски;
  • дисководы;
  • видеокарты.

Обычно блок питания имеет несколько различных выходов, для каждого из которых у него отдельный провод:

  • четырех- или восьмипиновый выход для подачи тока на процессор;
  • двадцати- или двадцатичетырехпиновый выход для питания материнской платы;
  • Sata-выход;
  • шести- или восьмипиновый выход для питания видеокарты;
  • молексы для запитывания различных устройств, например, дополнительного кулера.

Вот так выглядят эти разъемы.

Если блок питания неисправен, это можно узнать по следующим внешним признакам:

  • ПК не включается;
  • компьютер зависает или выключается;
  • ПК самостоятельно перезагружается;
  • блок питания сильно греется.

На заметку! Следует отметить, что такие признаки, как перегрев или самопроизвольное выключение не обязательно говорит о поломке. Иногда перегрев происходит, когда на относительно слабый блок подается высокая нагрузка. Например, если подключить к блоку мощностью 350 Вт. Комплектующие с высоким энергопотреблением, он не будет с ними справляться, что приведет к сильному перегреву, а потом к срабатыванию защиты и выключению.

Принцип работы блока питания

Чтобы разобраться, исправен блок питания или нет, необходимо понимать базовые принципы его работы. Упрощенно его функцию можно описать так: преобразование входного переменного напряжения бытовой электросети в выходное постоянное нескольких уровней: 12 V, 5 V 5 V SB (дежурное напряжение), 3,3 V и -12 V.

От 12-вольтового источника получают энергию следующие устройства:

  • накопители, подключаемые по интерфейсу SATA;
  • приводы оптических дисков;
  • вентиляторы системы охлаждения;
  • процессоры;
  • видеокарты.

Провода линии 12 V имеют желтый цвет.

От 5 V и 3,3 V питаются:

  • звуковой, сетевой котроллер и основная масса микросхем материнской платы;
  • оперативная память;
  • платы расширения;
  • периферийные устройства, подключаемые к портам USB.

По стандарту ATX линия 5 V обозначается красным цветом проводов, 5 V SB — фиолетовым, а 3,3 V — оранжевым.

От источника 5 V SB (standby) получает питание схема запуска компьютера на материнской плате. Источник -12 V предназначен для запитки COM-портов, которые сегодня можно встретить только на очень старых материнках и специализированных устройствах (например, кассах).

Вышеуказанные напряжения вырабатывают все блоки питания стандарта ATX, независимо от мощности. Различия лишь в уровне токов на каждой линии: чем мощнее питатель, тем больше тока он отдает устройствам-потребителям.

Информацию о токах и напряжениях отдельных линий можно получить из паспорта БП, который в виде этикетки наклеен на одну из сторон девайса. Однако номинальные показатели почти всегда отличаются от реальных. Это вовсе не говорит плохом: колебания значений в пределах 5% считаются нормой. На работе устройств компьютера столь незначительные отклонения не сказываются.

Кроме всего прочего, исправный БП вырабатывает сигнал Power Good или Power OK, который оповещает материнскую плату о том, что он работает как надо и плата может запускать остальные устройства. В норме этот сигнал имеет уровень 3-5,5 V и поднимается только тогда, когда все питающие напряжения достигли заданных показателей. Если блок питания не вырабатывает Power Good, компьютер не стартует. Если вырабатывает слишком рано, что тоже нехорошо, аппарат может включиться и сразу выключиться, зависнуть при загрузке или выбросить критическую ошибку — синий экран смерти.

Сигнал Power Good передается материнской плате по серому проводу.

Основные параметры БП

Блок питания ПК выдает несколько напряжений, необходимых для работы всех составляющих компьютера.

На рисунке показан самый большой 20-пиновый разъем, который подключается к материнской плате. Показания даны для каждого контакта.

Распиновка и цветовая схема 24-пинового коннектора и остальных разъемов БП.

Проверяем БП без подключения к компьютеру

Прежде всего нужно провести внешний осмотр на предмет повреждений как самого корпуса БП, так и кабелей. При включенном в сеть БП и правильном положении выключателя на задней панели блока (вкл.

), у нас на 24-контактом разъеме должно появиться дежурное напряжение 5 В. Допустимое отклонение от номинального значения ± 5 %, то есть от 4,75 В до 5,25 В.

Дежурное напряжение подается на материнскую плату и позволяет ее логике давать сигнал к включению блока питания. То есть, когда мы нажимаем кнопку на системном блоке, то подаем сигнал материнской плате, а уже она сигнализирует БП, что неплохо бы запуститься. Измерить его можно тут:

Если его нет, проверьте исправность кабеля питания, наличие напряжения в сети и положение выключателя на задней панели блока. Все правильно, а напряжения нет? Еще раз проверьте, на нужном ли контакте вы проводите измерения, и если все сделано верно, а напряжения нет, скорее всего БП неисправен. Выход из строя дежурного источника питания не такая редкая причина поломки.

Если дежурное напряжение есть, как на картинке выше, то запустить блок питания можно, замкнув два контакта на колодке 24-контактного разъема. В данном случае нам нужен PS_ON и любой земляной контакт.

Удобно это делать обычной канцелярской скрепкой, если согнуть ее нужным образом, но подойдет и любой кусок проволоки.

Операцию эту надо делать аккуратно. Хотя при незапущенном, но включенном блоке напряжение у нас есть только на паре контактов — дежурный источник напряжения и PS_ON, и если вы их куда-нибудь не туда замкнете, ничего страшного не произойдет. У современных БП защита от кроткого замыкания на дежурном источнике питания, как правило, имеется.

БП должен запуститься, а вентилятор завертеться, если он вообще работает на низких нагрузках, то есть БП у вас не с полупассивным охлаждением. Теперь можно замерить основные напряжения. Их три: 3,3 В; 5 В и 12 В. Есть еще напряжение -12 В, но его можно не учитывать. В современных системах оно не нужно. Прежде всего — где измерять. Самые доступные разъемы в данном случае — это четырехконтактные Molex.

Раньше во всех БП АТХ провода были определенного цвета для каждого напряжения, и об этом на пару страниц были разъясниения в Power Supply Design Guide, но в последнее время модным стали черные провода. Да, выглядят они определенно эстетичнее, но ориентироваться, где какое напряжение на разъеме стало труднее. Поэтому для вас сделал пару картинок с распиновкой. Ориентироваться где какая сторона у разъема удобно по защелке.

Разъем для дополнительного питания видеокарт. Разъем для питания процессора.

Напряжение 3,3 В есть только на 24-контактном разъеме. Допуски основных напряжений ± 5 % от номинала.

Замеряем все напряжения, и если они в допустимых пределах, блок питания можно считать условно исправным. Почему условно? Полную информацию о его состоянии можно получить только тестированием под нагрузкой.

Проверка с помощью мультиметра

Теперь необходимо проверить, передает ли блок питания постоянное напряжение в полном объеме. Для этого:

  • Отключите блок питания и с помощью скрепки или кусочка провода замкните кабель материнской платы. Так вы приведете блок в рабочее состояние.
  • Придайте блоку питания любую внешнюю нагрузку. Подключите к нему дисковод, жесткий диск или кулер;
  • Возьмите мультиметр — это универсальный тестер, замеряющий силу тока. Выставите тестер в режим проверки напряжения постоянного тока.
  • Проверьте напряжение между оранжевым и черным проводом, между красным и черным, а также между желтым и черным.
  • Черный щуп мультиметра втыкаем в разъем напротив черного провода, красный щуп тестера по очереди подключаем к контактам разъема, к которым подходят провода нужных нам цветов.

Работоспособный блок питания будет выдавать следующие значения напряжения:

  • 3 Вольт для оранжевого провода;
  • 5 Вольт для красного провода;
  • 12 Вольт для желтого провода.

Если проведенный тест выдал вам неисправность блока питания, то его можно разобрать и починить. После завершения работ соберите все контакты и произведите правильную их установку.

Если проведенный тест показал, что ваш блок питания исправен, но трудности с компьютером продолжаются, то, скорее всего причина в чем-то другом.

Как проверить блок питания компьютера на работоспособностьс помощью скрепки?

Есть множество вариантов, почему ваш компьютер перестал работать. А потому прежде чем начать винить во всём блок питания, надо сначала убедиться в том, что причина поломки действительно в нём. Как это сделать? Лучше всего будет попробовать запустить блок питания напрямую, то есть без участия ПК.

Вы можете проверить блок питания на компьютере скрепкой, проволокой или небольшим проводком. Для этого достаточно просто соединить с их помощью два определённых контакта на разъёме питания блока. Первый контакт это тот самый, который и отвечает за включение блока питания, обычно он зелёного цвета и находится на четвёртой, считая слева, позиции. Второй же контакт находится справа по соседству с первым и поможет нам заземлить напряжение.

Если после того, как вы соединили контакты, блок питания заработал, начал крутиться вентилятор, то причину следует искать в другом месте, например в самой кнопке включения. Если же нет, то тут возможно два варианта, либо блок питания действительно не исправен, либо вы что-то сделали не так.

В целях безопасности при проведении данной операции, лучше всего полностью обесточить блок питания, а также отключить его от винчестера и других компонентов ПК, оставив только подключение к дисководу.

Это делается для того чтобы избежать перегорания самого блока и других составляющих системы, ну и конечно же удара током.

Программы для проверки блока питания на Windows

Для тестирования БП есть несколько программ, позволяющих это сделать из под Windows. Рассмотрим пару из них.

AIDA64. Программа удобна, но для полнофункционального использования её необходимо приобрести. Впрочем, с некоторыми ограничениями можно использовать и пробную версию. Запускаем ярлык, в верхней панели выбираем «Сервис» — «Тест стабильности системы»

Далее ставим галочку на «Stress GPU(s)» и подтверждаем свое действия, нажав «Да» в появившемся окне. Тем самым во время нашего теста нагрузка на систему и блок питания будет увеличена за счет задействования в тесте графического процессора.

Запускаем тест, нажав на «Start» Переходим на вкладку «Statistics». В этом окне нас интересует «Voltage». Здесь следует обратить внимание на линии напряжения центрального процессора, 5V, 3,3V и 12V.  Чем стабильнее будут показатели столбцах «Minimum» и «Maximum», тем лучше. Явные просадки в показателях будут свидетельствовать о наличии проблем в работе блока питания.

Также стоит обратить внимание на «Cooling Fans» — «Power Supply» — этот параметр показывает скорость оборотов вентилятора блока питания под нагрузкой во время теста. Сама возможность автоматической регулировки оборотов является большим плюсом БП.

Для пользователей ноутбуков — иногда во вкладке со статистикой можно увидеть только напряжение процессора. В некоторых случаях это абсолютно нормально, т.к. отображение линий питания в программе зависит от схемотехники материнской платы, наличия тех или иных датчиков и совместимости их с программой. Но на точность отображения динамики напряжения во время теста это не влияет.

OCCT . Рассмотрим вторую программу. У неё есть явное преимущество перед предыдущей — она полностью бесплатна. Открываем и переходим на вкладку, указанную стрелкой

В этой вкладке обращаем внимание на параметры:

  • Тип тестирования: Авто;
  • Длительность: от 30 минут до 1 часа;
  • Версия DirectX: выбираем доступную. Если есть возможность — 11, если нет — 9;
  • Разрешение: как правило, текущее. Выставляется автоматически, в зависимости от того, какое в данный момент используете;
  • Ставим галочку на «Полноэкранный режим»
  • Ставим галочку на «64 бит Linkpack», если у вас 64-разрядная система. Узнать разрядность своей системы можно в свойствах ОС;
  • Ставим галочку на «Использовать все логические ядра» (в некоторых случаях галочка недоступна, например, если в BIOS заблокированы одно или несколько ядер)

Всё. Можно запускать тест, нажав на кнопку «ON»

По окончании теста откроется окно со скриншотами, где будут подробные графики необходимых нам параметров системы. Проанализировав показания работы блока питания во время теста, мы можем сделать выводы о надежности и стабильности его работы.

Как проверить блок питания без подключения к материнской плате

Для того, чтобы исключить влияние внешних факторов на работу блока питания, а это может быть любая из комплектующих компьютера необходимо полностью отключить его разъемы питания.

Отключение разъемов питания необходимо производить на выключенном компьютере (кабель питания должен быть вынуть из блока питания)

После отключения всех разъемов питания блока возьмите скрепку или любую другую проволоку и замкните у разъема подключения к материнской плате черный и зеленый контакты (черный контакт можно использовать любой).

Проверка запуска блока питания без подключения к материнской плате

Затем подключите кабель питания к блоку питания. Блок питания должен запуститься, а именно, должен запуститься его вентилятор (если он рабочий) и появится напряжение на контактах его разъемов. Как проверить напряжения читайте ниже.

Если же блок питания не запустился, то рекомендуется его заменить на новый или отдать в сервисный центр, предварительно сравнив цену ремонта и замены.

Как запустить блок питания без компьютера, старые и новые модели

Существует два способа, как запустить компьютерный блок питания без компьютера: напрямую и с использованием провода. По понятным причинам первый способ куда проще и понятнее, но работает он только для старых блоков питания стандарта AT. Новые же ATX блоки имеют контакт, который отвечает за их включение, и если его не задействовать, то включаться блок не будет.

Давайте же разберёмся, как его задействовать. Для этого вам понадобится небольшой проводок, проволока или что-то, чем можно соединить два контакта.

  1. Для начала нам нужно найти 20-pin разъём, в котором и содержится заветный контакт. Обычно он зелёного цвета и находится на четвёртой позиции слева, если считать от фиксатора крепления. Некоторые производители позволяют себе отойти от общепринятых норм и делают провода другого цвета, а потому в спорной ситуации опираться лучше на позицию контакта, а не на его цвет.
  2. После этого вам нужно заземлить ваш проводок, для этого подключите его к соседнему контакту справа. Если вы всё сделали правильно, блок питания должен тут же заработать.
  3. После остаётся лишь измерить напряжение и мощность.

Нормальной для ATX блоков считается мощность от 250 до 350 Вт. Напряжение же может быть разное 3, 5 и 15 В. Если у вас они не такие, то проблема явно в блоке питания.

Рекомендации по выбору блоков питания для ПК

На блоке питания экономить никогда нельзя и нужно всегда иметь небольшой запас по мощности. Желательно не покупать дешевые блоки питания NONAME.

Рекомендую брать блоки питания марок FSP GROUP

и POWER MAN

Как быть, если вы слабо разбираетесь в марках и моделях блоков питания, а на новый и качественный мамка не дает денег))? Желательно, чтобы в нем стоял вентилятор 12 См, а не 8 См.

Ниже на фото блок питания с вентилятором 12 см.

Такие вентиляторы обеспечивают лучшее охлаждение радиодеталей блока питания. Нужно также помнить еще одно правило: хороший блок питания не может быть легким. Если блок питания легкий, значит в нем применены радиаторы маленького сечения и такой блок питания будет при работе перегреваться при номинальных нагрузках. А что происходит при перегреве? При перегреве некоторые радиоэлементы, особенно полупроводники и конденсаторы, меняют свои номиналы и вся схема в целом работает неправильно, что конечно же, скажется и на работе блока питания.

Что поможет продлить эксплуатацию БП?

Чтобы диагностика блока питания компьютера не стала частым процессом, важно придерживаться нескольких правил по безопасной эксплуатации БП. В первую очередь проследите, насколько надёжно и жёстко закреплён БП в системном блоке. При установке комплектующих с большей мощностью увеличивается нагрузка и на БП. Поэтому следует убедиться, не будут ли перегреваться проводниковые и полупроводниковые компоненты. А лучше сразу установить БП с запасом мощности, ещё при покупке компьютера. Хороший хозяин будет следить не только за снабжением током своей машины, но и своевременно и регулярно будет чистить внутренности от пыли, которая заполняет все детали и утрудняет их работу.

Для того чтобы не задумываться над тем, как проверить исправность блока питания компьютера, важно обеспечить постоянство входящего переменного напряжения и защитить от внезапного выключения. Для этого просто поставьте бесперебойник и эта проблема уйдёт на второй план.

Кроме самого БП следить нужно и за вентилятором, который охлаждает БП. Периодически требуется чистить и менять смазку.

Итак, правила выбора устройства:

  • не покупайте очень дешёвые БП потому, как и качество будет соответствующее;
  • не стоит гнаться за Ватами. Для компьютера с более мощной игровой видеокартой стоит выбирать показатели – до 550 Вт. Остальным будет достаточно и 350-400Вт;
  • приобретая БП, следите за соотношением цена и Ваты. Чем больше Ват, тем дороже модель;
  • качественный блок будет весить намного больше, чем подделка.

Придерживаться правил и следить за безопасностью эксплуатации компьютера следует постоянно. Но это не значит, что ваш компьютер застрахован от поломки. Если услышите резкий запах палёных проводов – ждите неприятностей. Ведь к такому исходу может привести и сам прибор, который, возможно, был приобретён из бракованной партии. Если гарантии на БП нет, стоит попробовать самому провести тестирование, нет результата, нужно обратиться к специалистам.

Ну а для того чтобы результат тестирования вас порадовал, старайтесь проводить диагностику при любом подозрении на неисправность блока. Тогда появится больше шансов починить его и продолжить пользоваться любимым компьютером.

Итак, существует несколько способов, как проверить работу блока питания компьютера. Здесь мы узнали, как можно это сделать своими руками, если в запасе есть элементарные знания по электронике. Следуйте инструкции, и диагностика будет проведена успешно.

[spoiler title=»Источники»]

  • https://pc-consultant.ru/periferiya-i-oborudovanie/kak-proverit-blok-pitanija-kompjutera-na-rabotosposobnost/
  • https://CompConfig.ru/oborudovanie/proverka-bp-kompyutera.html
  • https://systech.ru/vopros-otvet/proverka-bloka-pitaniya
  • https://usbravo.ru/kak-proverit-mul-timetrom-napryazheniye-bloka-pitaniya-komp-yutera/
  • https://pomogaemkompu. temaretik.com/1672407553096550869/kak-proverit-blok-pitaniya-kompyutera-na-rabotosposobnost/
  • https://a-apple.ru/pk-i-noutbuki/proveryaem-rabotosposobnost-bloka-pitaniya
  • https://www.softsalad.ru/articles/instructions/power-supply-testing
  • https://itdiag.ru/kak-proverit-blok-pitaniya/
  • https://sovety-pk.ru/proveryaem-ispravnost-bloka-pitaniya-bez-kompyutera.html
  • https://www.RusElectronic.com/diagnostika-neispravnostej-bloka-pitaniya-v-pk/
  • https://sdelaycomp.ru/remont/33-kak-proverit-blok-pitaniya

[/spoiler]

Анализ артериального давления — Клиника Майо

Обзор

Анализ артериального давления измеряет давление в артериях во время работы сердца. Измерение артериального давления может проводиться в рамках планового медицинского осмотра или в качестве скрининга высокого кровяного давления (гипертонии). Некоторые люди используют домашние мониторы для проверки артериального давления в домашних условиях.

Товары и услуги

  • Приборы для измерения артериального давления в магазине клиники Мэйо
  • Книга: Книга семейного здоровья клиники Мэйо, 5-е издание
  • Книга: Mayo Clinic on High Blood Pressure
  • Информационный бюллетень: Mayo Clinic Health Letter — Digital Edition

Зачем это делается

Измерение артериального давления является стандартной частью большинства медицинских осмотров. Скрининг артериального давления является важной частью общей медицинской помощи.

Частота проверки артериального давления зависит от вашего возраста и общего состояния здоровья.

  • Лица в возрасте 18 лет и старше с оптимальным артериальным давлением и отсутствием факторов риска сердечно-сосудистых заболеваний должны проходить измерение артериального давления не реже одного раза в 2–5 лет.
  • Люди в возрасте 40 лет и старше — или моложе с повышенным риском высокого кровяного давления — должны ежегодно проходить измерение артериального давления. Факторы риска для высокого кровяного давления включают ожирение и черный цвет.
  • Людям с хроническими заболеваниями, такими как высокое или низкое кровяное давление или болезни сердца, возможно, потребуется чаще сдавать анализы артериального давления.

Ваш лечащий врач может также предложить вам проверить кровяное давление дома. Домашние автоматические тонометры просты в использовании. Некоторые из них могут быть подключены к компьютеру или мобильному телефону, что позволяет отправлять информацию в онлайн-медицинскую карту. Спросите своего провайдера, подходит ли вам этот вариант.

Рекомендуется вести журнал измерений артериального давления дома. Также раз в год попросите поставщика медицинских услуг проверять ваш монитор, чтобы убедиться, что вы получаете точные показания.

Мониторинг артериального давления на дому не заменяет визит к врачу.

Дополнительная информация

  • Кардиогенный шок
  • Повышенное кровяное давление
  • Высокое кровяное давление (гипертония)
  • Низкое кровяное давление (гипотония)
  • Многократная система атрофия (MSA)
  • Ортостатическая гипотензия (постуральная гипотензия)
  • Преждевное рождение
  • Вторичная гипертензия
  • Субконъюнктивальный кровоизлия

Записаться на прием

Риски

Измерение артериального давления проводится просто, быстро и обычно безболезненно. Однако манжета для измерения артериального давления сдавливает руку при надувании. Некоторым это кажется немного неудобным. Ощущение длится всего несколько секунд.

Как подготовиться

Обычно для измерения артериального давления не требуется специальной подготовки. Но следующие шаги могут обеспечить наиболее точное измерение:

  • Не курите, не занимайтесь спортом и не употребляйте кофеин от 30 минут до часа до теста. Такие занятия повышают кровяное давление и частоту сердечных сокращений.
  • Наденьте рубашку с короткими рукавами, чтобы манжету для измерения артериального давления было легче надеть на руку.
  • Отдохните в кресле не менее пяти минут перед тестом.
  • Расскажите своему лечащему врачу о лекарствах, которые вы принимаете. Некоторые лекарства могут влиять на артериальное давление.

Что можно ожидать

Во время процедуры

Измерение артериального давления обычно проводится, когда человек сидит на стуле, ноги на полу. Рука должна удобно лежать на уровне сердца.

Манжета для измерения артериального давления надевается на верхнюю часть руки. Нижняя часть манжеты чуть выше локтя. Важно, чтобы манжета подходила. Показания артериального давления могут различаться, если манжета слишком большая или слишком маленькая.

Показания артериального давления можно измерить с помощью аппарата. Это называется автоматическим измерением. Когда машина не используется, это называется ручным измерением.

  • Для ручного измерения артериального давления медработник помещает стетоскоп на крупную артерию плеча (плечевую артерию) и прослушивает кровоток.
  • Манжета накачивается небольшим ручным насосом.
  • Когда манжета надувается, она сдавливает руку. Кровоток по артерии на мгновение останавливается.
  • Медицинский работник открывает клапан на ручном насосе, чтобы медленно выпустить воздух из манжеты и восстановить кровоток. Медицинский работник продолжает прослушивать кровоток и пульс и записывает артериальное давление.

При автоматическом измерении манжета для измерения артериального давления автоматически надувается и измеряет пульс. В этом случае стетоскоп не нужен.

Измерение артериального давления занимает около одной минуты.

После процедуры

Если у вас повышенное или пониженное кровяное давление, вам, вероятно, потребуется пройти еще как минимум три измерения артериального давления с интервалом не менее недели, чтобы определить, нужно ли вам лечение. Артериальное давление может меняться от момента к моменту и изо дня в день.

Результаты

Ваш лечащий врач может сообщить вам результаты измерения артериального давления сразу после теста.

Артериальное давление измеряется в миллиметрах ртутного столба (мм рт.ст.). Измерение артериального давления имеет два числа:

  • Верхнее число (систолическое) – это давление кровотока, когда сердечная мышца сжимается (сокращается), перекачивая кровь.
  • Нижнее число (диастолическое) — это давление, измеренное между ударами сердца.

Американский колледж кардиологов и Американская кардиологическая ассоциация делят кровяное давление на четыре основные категории. Идеальное артериальное давление считается нормальным. Вот взгляд на категории кровяного давления и что они означают. Если верхние и нижние числа попадают в два разных диапазона, правильной категорией артериального давления является более высокая.

Верхнее число (систолическое) в мм рт.ст. и/или Нижнее число (диастолическое) в мм рт.ст. Категория артериального давления* Что делать
Ниже 120 и Ниже 80 Нормальное кровяное давление Ведите или придерживайтесь здорового образа жизни.
120-129 и Ниже 80 Повышенное артериальное давление Ведите или придерживайтесь здорового образа жизни.
130-139 или 80-89 1 стадия высокого кровяного давления (гипертония) Ведите или придерживайтесь здорового образа жизни. Поговорите со своим врачом о приеме одного или нескольких лекарств.
140 или выше или 90 или выше 2 стадия высокого кровяного давления (гипертония) Поддерживать или вести здоровый образ жизни. Поговорите со своим врачом о приеме более одного лекарства.
Источники: Американский колледж кардиологии; Американская кардиологическая ассоциация

* Диапазоны могут быть ниже для детей и подростков. Поговорите с врачом вашего ребенка, если вы считаете, что у вашего ребенка может быть высокое кровяное давление.

Если у вас высокое кровяное давление, несколько изменений в образе жизни могут улучшить здоровье вашего сердца.

  • Уменьшить количество соли (натрия). Американская кардиологическая ассоциация рекомендует здоровым взрослым употреблять не более 2300 миллиграммов (мг) натрия в день. В идеале большинству взрослых следует ограничить потребление соли до менее 1500 мг в день. Проверьте количество соли в обработанных пищевых продуктах, таких как консервированные супы и замороженные продукты.
  • Ешьте здоровую пищу. Выбирайте фрукты, овощи, цельнозерновые и нежирные молочные продукты. Ешьте меньше насыщенных жиров и общего жира.
  • Избегайте или ограничивайте употребление алкоголя. Алкоголь может повышать кровяное давление. Если вы решили пить алкоголь, делайте это в меру. Для здоровых взрослых это означает до одной порции в день для женщин и до двух порций в день для мужчин.
  • Не курить. Если вам нужна помощь в отказе от курения, узнайте у своего поставщика о стратегиях, которые могут помочь. Также старайтесь избегать пассивного курения.
  • Управление весом. Слишком большая масса тела является фактором риска высокого кровяного давления. Потеря даже нескольких килограммов может снизить артериальное давление.
  • Регулярно делайте физические упражнения. Активный образ жизни помогает снизить артериальное давление и контролировать вес. Министерство здравоохранения и социальных служб рекомендует большинству здоровых взрослых уделять не менее 150 минут умеренной аэробной активности или 75 минут интенсивной аэробной активности в неделю или их комбинации.

Если изменение образа жизни не приводит к успешному контролю артериального давления, ваш лечащий врач может порекомендовать лекарства. Вместе вы и ваш врач можете обсудить наилучшие варианты лечения для вас.

Клинические испытания

Ознакомьтесь с исследованиями Mayo Clinic, посвященными тестам и процедурам, помогающим предотвращать, выявлять, лечить или управлять состояниями.

Персонал клиники Мэйо

Связанные продукты

Продукты и услуги

Измерьте кровяное давление | cdc.gov

  • Зачем мне нужно измерять кровяное давление?
  • Где я могу проверить свое кровяное давление?
  • Что влияет на показания артериального давления?
  • Как правильно измерить кровяное давление?
  • Как медицинские работники измеряют мое артериальное давление?
  • Как мне измерить кровяное давление дома?
  • Как часто следует измерять кровяное давление?
  • Что делать, если показатели артериального давления высокие?
  • Общие раздаточные материалы и инструменты на английском и испанском языках
  • Дополнительная информация
  • Справочные материалы

Регулярно измеряйте свое кровяное давление, чтобы помочь вашей медицинской команде диагностировать любые проблемы со здоровьем на ранней стадии. Вы и ваша медицинская команда можете предпринять шаги, чтобы контролировать свое кровяное давление , если оно слишком высокое.

Зачем мне измерять кровяное давление?

Измерение кровяного давления — единственный способ узнать, есть ли у вас высокое кровяное давление. Высокое кровяное давление обычно не имеет настораживающих признаков или симптомов, и многие люди не знают, что оно у них есть.

Где я могу проверить свое кровяное давление?

Вы можете измерить свое кровяное давление

  • Членом медицинской бригады в кабинете врача .
  • В аптеке , где есть цифровой прибор для измерения артериального давления.
  • С домашним тонометром , которым можно пользоваться самостоятельно.

Возьмите с собой эту форму [PDF — 105 КБ] во время первого визита к специалисту по кровяному давлению, чтобы записать важную информацию, связанную с кровяным давлением.

Что влияет на показания артериального давления?

Многие факторы могут повлиять на показания артериального давления, в том числе:

  • Нервозность по поводу измерения артериального давления. Это называется «синдром белого халата». До 1 из 3 человек, у которых в кабинете врача есть показания высокого артериального давления, могут иметь нормальные показатели артериального давления за его пределами. 1
  • Что вы ели, пили или делали перед чтением. Если вы курили, употребляли алкоголь или кофеин или занимались физическими упражнениями в течение 30 минут после измерения артериального давления, ваши показания могут быть выше. 2
  • Как ты сидишь. Если вы скрестите ноги и опустите руку, а не положите ее на стол на уровне груди, ваше кровяное давление может повыситься. 2

Важно получить точные показания артериального давления, чтобы иметь более четкое представление о риске сердечных заболеваний и инсульта.

Показания, говорящие о том, что ваше кровяное давление ниже, чем оно есть на самом деле, могут дать вам ложное чувство безопасности в отношении вашего здоровья. Показание, в котором говорится, что ваше кровяное давление выше, чем оно есть на самом деле, может привести к лечению, которое вам не нужно.

Увеличить

Как правильно измерить кровяное давление?

Узнайте, как правильно измерять артериальное давление, будь то в кабинете врача или самостоятельно дома. Используйте этот контрольный список:

  • Ничего не ешьте и не пейте за 30 минут до измерения артериального давления.
  • Опорожнить мочевой пузырь перед чтением.
  • Сядьте в удобное кресло с опорой на спину не менее 5 минут перед чтением.
  • Поставьте обе ступни на землю и держите ноги не скрещенными.
  • Положите руку с манжетой на стол на уровне груди.
  • Убедитесь, что манжета для измерения артериального давления плотно прилегает , но не слишком плотно. Манжета должна быть на голой коже, не на одежде.
  • Не разговаривайте во время измерения артериального давления.

Если вы следите за своим кровяным давлением дома, воспользуйтесь этими дополнительными советами.

Как медицинские работники измеряют мое артериальное давление?

Сначала медицинский работник надевает на вашу руку надувную манжету. Затем медицинский работник надувает манжету, которая мягко затягивается на вашей руке. На манжете есть манометр, который измеряет кровяное давление.

Медицинский работник будет медленно выпускать воздух из манжеты, прослушивая ваш пульс с помощью стетоскопа и наблюдая за датчиком. Этот процесс быстрый и безболезненный. При использовании цифровой или автоматической манжеты для измерения артериального давления медицинскому работнику не потребуется использовать стетоскоп.

Датчик использует единицу измерения, называемую миллиметрами ртутного столба (мм рт.ст.), для измерения давления в ваших кровеносных сосудах.

Если у вас высокое кровяное давление, поговорите со своей медицинской бригадой о шагах, которые необходимо предпринять, чтобы контролировать свое кровяное давление, чтобы снизить риск сердечных заболеваний и инсульта.

Используйте этот список вопросов, чтобы попросить свою медицинскую бригаду [PDF – 173 КБ] помочь вам контролировать свое артериальное давление.

Как мне измерить кровяное давление дома?

Поговорите с лечащим врачом о регулярном измерении артериального давления дома, что также называется самостоятельным измерением артериального давления (SMBP).

SMBP означает, что вы регулярно используете личное устройство для измерения артериального давления вне кабинета врача или больницы — обычно дома. Эти тонометры просты и безопасны в использовании. Если вам нужна помощь, медицинский работник может показать вам, как им пользоваться.

Фактические данные показывают, что люди с высоким кровяным давлением с большей вероятностью понизят свое кровяное давление, если они используют SMBP в сочетании с поддержкой своей медицинской бригады, чем если бы они не использовали SMBP. 3

Используйте эти дополнительные советы для SMBP: 4

  • Используйте журнал артериального давления [PDF — 284 КБ] для записи измерений артериального давления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
