Как проверить емкость акб мультиметром: Как проверить аккумулятор мультиметром | Блог интернет-магазина 1ak.ru — Интернет-магазин инструмента. — yato-tools.ru. Электротовары и инструмент.

Содержание

порядок проверки основных характеристик АКБ

Аккумуляторная батарея – важный элемент машины, от которого зависит запуск двигателя, работа системы энергопитания. Чтобы АКБ не подвёл в неподходящий момент, водитель должен регулярно контролировать его параметры. Наиболее простой способ – проверить емкость аккумулятора мультиметром.

С помощью мультиметра можно проверить важные параметры АКБ, необходимые для его нормальной работы.

Содержание

Что такое мультиметр и как он работает
Зачем проверять аккумулятор
Порядок проверки
Напряжение
Сила тока
Емкость
Внутреннее сопротивление
Ток утечки
Перезаряд
Степень заряженности

Что такое мультиметр и как он работает

Мультиметр – специализированный измерительный прибор, объединяющий возможности вольтметра, амперметра, омметра. Он используется в большинстве сфер электроники, позволяет померить напряжение практически любой цепи. Также тестер используется, чтобы замерить основные показатели АКБ.

Зачем проверять аккумулятор

Функции и режимы мультиметра.

Измерительный прибор показывает более точные данные, чем приборы на панели автомобиля. Проверка текущих параметров аккумуляторной батареи мультиметром позволит выявить наличие неполадки, определить характер её происхождения. Своевременное устранение неисправности, поддержание нормальных рабочих кондиций аккумулятор позволяет существенно продлить срок эксплуатации, соответственно, откладывает покупку нового АКБ.

Порядок проверки

Перед тем как измерить силу тока мультиметром на аккумуляторе, необходимо выключить зажигание автомобиля, снять клеммы с токовыводом. Рекомендуется производить замеры с утра перед выездом. Это позволит получить наиболее точные значения.

Сама процедура, независимо от измеряемых параметров, занимает несколько минут, не требует особых навыков, знаний.

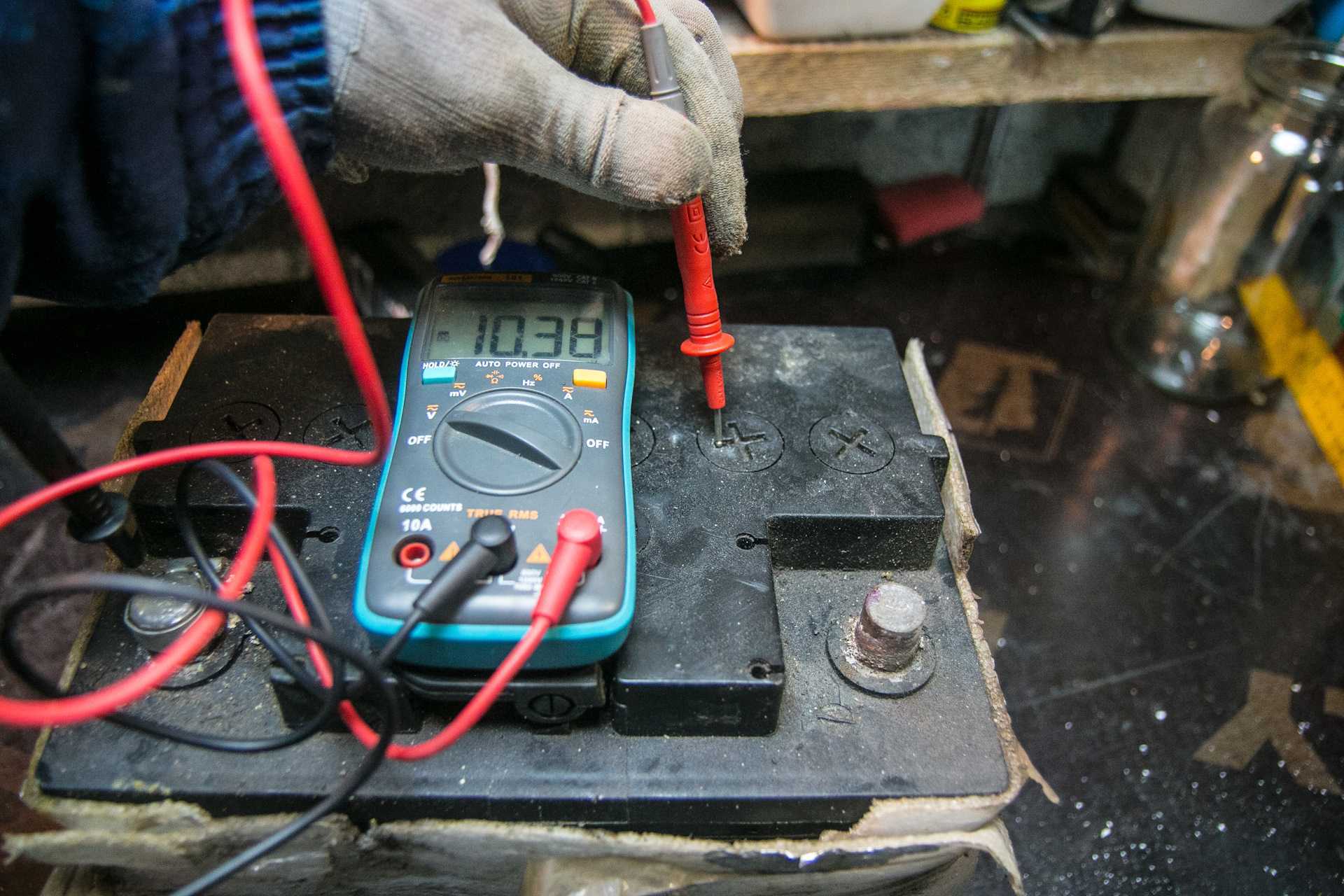

Напряжение

Если водителю необходимо замерить актуальные параметры напряжения, необходимо переключить мультиметр в режим DC. Если номинальное напряжение аккумулятора, установленного в транспортном средстве, превышает 20 В, следует установить соответствующие параметры тестера.

Для замеров необходимо закрепить «крокодилы» на токовыводах аккумуляторной батареи с соблюдением полярности. Чёрный щуп измерительного прибора соответствует «минусу», красный – «плюсу».

Через несколько секунд на экране появится текущее значение напряжения в АКБ. Нормальным показателем, свидетельствующим, что АКБ в порядке, считается 12,7 В.

Нормальное напряжение на АКБ.

Аналогично замеряется напряжение элементов питания смартфонов, планшетов, ноутбуков, другой электроники.

Сила тока

Для определения силы тока, помимо аккумулятора, мультиметра, потребуется и внешний источник, потребляющий энергии. Как правило, данным элементом цепи выступает любой прибор, оборудование, другой потребитель энергии, обеспечивающая необходимые условия для проведения замеров.

Алгоритм выглядит так:

Подключение мультиметра для измерения разных параметров.

Прибор переключается в режим AC.
С плюса ИП отключается клемма, на её место подключается отрицательный провод тестера.
Отрицательная клемма АКБ подаётся на оборудование, выступающее потребителем энергии, сюда же крепится щуп мультиметра красного цвета.
Полученное число сравнивается с идеальными показателями, которые зависят от габаритов, технических характеристик аккумулятора.

Емкость

Ёмкость аккумулятора в амперах измеряется посредством принудительного разряда. Сначала элемент питания полностью заряжают, после чего оценивают параметры напряжения, плотность электролита.

Далее, выполняются следующие действия:

Увеличивается нагрузка на аккумулятор. Как правило, для этого используется лампа накаливания, потребляющая 24 Вт.
Запоминается время начала процедуры.
После снижения параметров напряжения на 50% лампочка отключается от цепи.

Для вычисления актуальной ёмкости необходимо замерить силу тока под нагрузкой, умножить ей на количество часов, требовавшихся для разряда аккумуляторной батареи. Полученное значение сравнивается с номинальным, указанным в техническом паспорте. Если параметры примерно совпадают, аккумулятор исправен. При существенной деградации более 30 % батарею рекомендуется заменить.

Внутреннее сопротивление

Внутреннее сопротивление позволяет определить, способен ли аккумулятор запустить двигатель (параметры пускового тока), понять, насколько он исправен. Проверка выполняется так:

К АКБ подключается лампочка. Через 10-15 секунд после подключения, происходит замер напряжения на токовыводах.
Далее, лампочка отключается, происходит повторное измерение.

Подключение лампы к клеммам АКБ.

Если разница между двумя значениями составляет менее 0,05 В, сопротивление в норме, аккумулятор можно использовать дальше без ограничений.

Если перепад составляет больше указанного выше параметра, внутреннее сопротивление выше нормы. Это свидетельствует о плохом состоянии источника питания.

Ток утечки

Самопроизвольная утечка тока – процесс, который происходит в аккумуляторе, даже когда к нему не подключены внешние потребители. Связано это с особенностями химической реакции, протекающей внутри банок. Показатель допустимой самопроизвольной потери заряда указан в паспорте. Дополнительно утечку могут ускорить проблемы с электропроводкой. Наличие повышенной утечки тока может привести не только к быстрому разряду аккумулятора, невозможности нормально завести двигатель, но и к задымлению, выгоранию проводки.

Для выявления утечки необходимо:

Проверка тока утечки.

Отключить зажигание автомобиля, а также все электроприборы, подключённые к бортовой сети.
Используя мультиметр, выполнить замеры силы тока. Для этого переключатель на тестере ставиться в режим 10А, а красный штекер соединяется с гнездом 10 ADC. Красный щуп крепится на «плюс», чёрный – на минусовой токовывод. После соединения цепи на экране не должно быть никаких цифр. Если мультиметр показывает какое-либо значение, в бортовой сети есть утечка.
Последовательно проверяется ампераж в других электронных узлах. Диагностику следует выполнять осторожно.
Если появилось подозрение, что есть утечка тока повышенной силу, от процедуры лучше отказаться.

Перезаряд

Перезаряд аккумулятора может привести к его повышенному износу, скорейшему выходу из строя, падению ёмкости. Проблема возникает из-за неисправности реле-регулятора, которое отвечает за подачу напряжения в бортовую сеть. Если оно выше нормы, приборы могут сгореть. Проблема в том, если реле слабо, но работает, поломка никак не будет проявляться. Единственный способ определить неисправность аккумулятора – использовать мультиметр. Проверка выполняется при заведённом двигателе.

Последовательный алгоритм действий:

Переключить прибор в режим вольтметра.
Подсоединить щупы к токовыводам аккумуляторной батареи.
Начать с 20 В, последовательно увеличивая обороты.
На холостом ходу значение должно быть до 14 В, на высоких подниматься не более, чем до 14,5 В.

Если выявлен перезаряд, рекомендуется зачистить контакты цепи, выполнить повторное измерение.

Если это не помогло, тестируется реле-регулятор. Для проверки его необходимо демонтировать, дополнительно подключить к цепи внешний источник питания с возможностью регулировать напряжение и лампочку на 12В.

К корпусу реле подсоединяют минусовую клемму, к регулятору – плюсовую. Лампу подключают к графитным щеткам, можно не соблюдать полярность.

На источнике постепенно изменяется напряжение с 12,7В до 14,5. Сначала лампа должна загореться, а при достижении максимального показателя – погаснуть. Если это не случилось, реле-регулятор требует ремонта или замены.

Степень заряженности

Уровень заряда определяется исходя из текущего напряжения, достаточно сравнить параметр с таблицей. Замеры рекомендуется проводить через 4-5 часов после последнего использования аккумулятора, это исключит влияние разрядных токов. Если аккумулятор полностью заряжен, на мультиметре появится значение 12,7 В. Показатель 12,21 В говорит, что степень заряженности – 50%.

Таблица степени заряженности АКБ.

Мультиметр универсальный прибор, который должен быть в арсенале каждого водителя. Сего помощью можно быстро проверить аккумулятор на работоспособность, определить его основные параметры, выявить утечку тока в бортовой сети.

измерение емкости, напряжения и ампеража

Автор Aluarius На чтение 7 мин. Просмотров 2.3k. Опубликовано 08.05.2020

Содержание

Как проверить аккумулятор мультиметром

Современные автомобили снабжены функцией контроля заряда аккумуляторной батареи. Эти данные дают понять, какие резервы есть ещё у АКБ. Но когда он снят для подзарядки, как узнать уровень заряда? В каждом доме практически есть этот мультиметр, с помощью которого можно протестировать источник питания. О том, как проверить аккумулятор мультиметром, подробно рассказывается в этой статье.

Проверка АКБ мультиметром

Что такое мультиметр

Мультиметр является комбинированным измерительным прибором, выполняющим функции нескольких приборов:

амперметра;
вольтметра;
омметра.

Сегодня популярны цифровые приборы, но также актуальны и аналоговые.

Схема устройства

Прежде чем рассказать, как протестировать батарею тестером, рассмотрим схему его устройства. На самой простой схеме устройства представлены 3 резистора с шунтами для определения сопротивления в Ом: 0.5; 4.6; 46.3.

Схема прибора

При переключении к другим выходам устройство производит определение силы тока по 3 показателям в аМ: 3, 30, 300. Шунты – это своеобразная защита при измерении различных размеров тока.

Измерение показателя – напряжение тока в трёх диапазонах в В: 3, 30, 300 производится дополнительными резисторами: 950 Ом, 10 и 100 кОм. Прибор используется исключительно для тестирования данных постоянного тока.

Для чего используется

Мультиметр является многофункциональным универсальным тестером. Он заменяет сразу три измерительных прибора, таких как: омметр, вольтметр и амперметр, поэтому с помощью него можно измерить такие показатели на участке электроцепи, как:

Сопротивление.
Напряжение.
Силы тока.

Таким образом, с помощью устройства измеряют постоянное и переменное напряжение, постоянный ток.

Обратите внимание! С помощью этого прибора проверяются ещё различные радиодетали, а также неразрывность электрической цепи.

Какие параметры может измерять мультиметр

С помощью мультиметра можно с точностью определить при проверке АКБ напряжение, емкость, ампераж и др. Рассмотрим подробно по одному.

Измерение емкости

Как правильно проверить емкость аккумулятора мультиметром? Для этого нужно сделать контрольную разрядку АКБ, но перед этим она должна быть максимально заряжена. Следует убедиться, что зарядка полная, и только после этого можно производить замер плотности электролитного состава и напряжения.

В дальнейшем подключается прибор с определённой мощностью, например, лампочка.

Важно! Заметить время, когда начался эксперимент.

Когда напряжение полностью заряженного источника питания снизится до уровня 50%, лампу накаливания нужно отключить. Емкость вычисляется по следующей формуле: сила тока в цепи при дополнительной нагрузке умножается на часовой период, при котором длился контрольный разряд аккумулятора.

Измерение емкости

Если результат в ампер-часах соответствует номинальной цифре, то состояние АКБ отличное.

Напряжение

Иногда возникают проблемы, АКБ новая, а транспортное средство не заводится. Для этого нужно рассмотреть, как цешкой проверить аккумулятор при измерении напряжения. Для этого активируем устройство в режим измерения постоянного напряжения с завышенным значением DCV – 20, а заряженная батарея имеет норматив 12.7 вольт. Чёрный щуп прибора – к минусу, а красный – к плюсу батареи.

Значение должно быть не меньше 12.6 В. Когда напряжение аккумулятора менее 12, его требуется срочно зарядить, так как потенциал – менее 50%. При значении менее 11.5 – АКБ разряжена. Из-за плохих контактов и повреждения проводов в бортовой системе автомобиля возможна просадка напряжения.

Важно! Проверка мощности в вольтаже и просадка напряжения для аккумуляторной батареи проводится с помощью тестирования мультиметром.

Ампераж

АКБ может сама по себе разряжаться, если нет питания, это естественная процедура. Большие потери несут при этом кислотные аккумуляторы. Допустимые показатели тока утечки от 50 до 80 мА. Так охранная сигнализация потребляет 20 мА, магнитола – 3, впрыскивающая система – 5 и т.д. Если ток расходуется в норме, то батарея проработает не один год. Утечка может также возникнуть из-за неисправности, если:

есть влажные участки электрической цепи;
присутствуют отрезки с истонченной изоляцией.

При этих ситуациях может совсем разрядиться аккумулятор, и произойти возгорание в местах слабой электропроводки. Проверяя АКБ на утечку мультиметром в режиме изменения силы тока (ампер), смотрите, чтобы показатель не превышал цифру 80, так как аккумулятор быстро сядет.

Чтобы подготовить автомобиль к тестированию, отключите: освещение, все приборы, магнитолу и пр.

Измерение утечки тока

Пошаговая схема подсоединения измерительного устройства:

Первым делом измерительное устройство ставится в положение – на 10 ампер.
Разъём красного цвета – в гнездо «10 ADC».
Убираем клемму с источника питания и подключаем к нему красный провод амперметра.
Черный провод тестирующего устройства помещаем на отсоединённую клемму.

После всех манипуляций на экране прибора должны отсутствовать все показатели. Если вдруг появятся какие-то цифры, то ток утечки – значительный, нужно диагностировать бортовую систему транспортного средства.

Внимание! При проверке АКБ на замыкание также используйте мультиметр, если контакты заискрятся, нужно срочно отсоединить прибор, так как можно его «спалить».

Другие

При помощи универсального измерительного устройства проверяется напряжение аккумуляторных батарей мобильных телефонов, для этого измерительный прибор устанавливается в положение 20 В для постоянного тока, точность этих показаний – до 0.01 В.

Аккумуляторная батарея шуруповёрта и других электроинструментов тоже проверяется мультиметром, цифровые значения номинального напряжения всегда есть в паспортах. Если результаты при тестировании меньше нормы, батарею следует подзарядить.

Для проверки внутреннего сопротивления АКБ подключают электролампу на 12 В, через несколько секунд измеряется напряжение на клеммах. Затем осветительный прибор отключают и опять смотрят значение измеряемой величины. При разнице показателей не более 0.05 В – источник питания в норме.

Обратите внимание! При проверке зарядки и нагрузки напряжения в АКБ при разных условиях также используется мультиметр.

Преимущества и недостатки устройства

Перечислим преимущества цифровых устройств от аналоговых:

Не нужно выставлять «ноль».
Повышенная точность.
Автонастройка.
Высокое входное напряжение.

Цифровой и аналоговый прибор

Основные недостатки:

Зависимость яркости дисплея от зарядки.
За нагревом счётчика следуют погрешности.
Предельное напряжение.
Высокая стоимость.

Как проверить емкость аккумулятора мультиметром в домашних условиях

Емкость АКБ можно узнать с помощью проверки мультиметром тестером двумя способами без нагрузки и с нагрузкой.

Инструкция по замеру без нагрузки

Измерения показателей совершают с помощью нагрузочной вилки в состоянии покоя, для этого:

Батарея извлекается из автомобиля на 7 часов.

После нагрузочная вилка присоединяется «+» к аккумулятору, «минусы» не соединяются.
Касанием штыря «-» к клемме «минус» получают значение заряда аккумулятора.
Цифры на дисплее означают: 13 – полный заряд, меньше 11.7 – источник питания разряжен.

Инструкция по замеру с нагрузкой

Прибор с дополнительной нагрузкой подключается «+» к электроклемме «+» батареи.
Соединяются штырь и клемма «-» АКБ на 5 секунд.
Снятие данных с дисплея вилки: больше 9 В – устройство в норме, меньше 9 В – нужно перезарядить.

Как проверить аккумулятор мультиметром на работоспособность

У многих владельцем автомашин порой нет времени на то, чтобы отсоединять аккумуляторную батарею, тестировать бортовое оборудование, они определяют уровень заряда источника питания не снимая его с авто. Делается это так:

Останавливаем машину, вытаскиваем ключ зажигания.

Мультиметр подключаем к батарее: «+» к «+», «-» к «-».
Норматив зарядки -12.7 Вольт.
После автомашина заводится.
При работе двигателя показатель увеличивается до 14.7.
Подключаем сетевые приборы – цифра должна быть 14.6.

В статье даны советы, как заменить аккумулятор или зарядить его по показаниям мультиметра. Измерить напряжение, емкость, утечку тока с помощью этого универсального прибора очень легко, с ним справятся даже новички-автолюбители. Эти знания пригодятся для работы с другой электротехникой.

Как проверить напряжение автомобильного аккумулятора

Все AllHow-TosОбслуживание автомобилейCars 101ModsCar & TruckОчистка и детализацияПокупка автомобилейАвтомобильные технологииГазон, сад и другоеМотивыЗимние игрушкиГибридные и электрические транспортные средстваКлассические автомобилиНоваторы и пионерыВнедорожные гонкиСообществоHistory of CarsRoad TripsСпонсорство

Поиск статей и событий

Автор Передовая команда

Беспокоитесь о том, что может потребоваться замена батареи? Прежде чем купить мощный автомобильный аккумулятор DieHard, вы можете выполнить пару быстрых проверок дома с помощью всего лишь мультиметра , который даст вам хорошее представление о состоянии вашего автомобильного аккумулятора. Вот что нужно сделать.

Цифровой мультиметр Innova с автоматическим выбором диапазона | Innova

Проверка напряжения аккумуляторной батареи

Выключите зажигание и все аксессуары, такие как фары или радио в автомобиле.
Если ваш мультиметр не поддерживает автоматический выбор диапазона, установите его на 20 В постоянного тока.
Подсоедините красный провод к положительной клемме аккумуляторной батареи (обозначенной красной крышкой или символом +).
Поместите черный провод на отрицательную клемму.
Прочитайте измерение. Если показания ниже 12,4 В, возможно, вам необходимо зарядить аккумулятор.

Pro Tip

Если вы видите отрицательное число, это просто означает, что вы подключили выводы мультиметра наоборот. В остальном число остается точным.

Выполните тест запуска

Контроль напряжения во время запуска может помочь понять, нужно ли просто зарядить аккумулятор или его необходимо заменить.

Выключите автомобиль и все аксессуары.
Отключите либо топливную систему, либо систему зажигания — в зависимости от того, что проще всего сделать на вашем автомобиле. Это необходимо, потому что тест зависит от запуска автомобиля, но не от его запуска.
Подсоедините положительный провод мультиметра к положительной клемме аккумулятора, а отрицательный провод к отрицательной клемме.
Попросите помощника включить зажигание не более чем на 15 секунд и следить за показаниями мультиметра. Если напряжение аккумулятора падает ниже 9,6 вольт, это показатель слабого аккумулятора.

Если вы подозреваете, что аккумулятор вышел из строя, обратитесь в местный магазин Advance Auto Parts. Advance предлагает быстрое тестирование на обочине без необходимости покидать автомобиль. Если вам нужна новая батарея, знающий член команды поможет вам выбрать подходящую для вашего автомобиля и установить ее, пока вы ждете*. Advance даже переработает для вас старый аккумулятор. Узнайте больше о бесплатных услугах здесь.
