Как проверить конденсаторы без esr метра: Как быстро проверить все конденсаторы на плате. Простой ESR-пробник / Хабр

Вопрос: Как правильно проверить электролитический конденсатор мультиметром?

Имя: Рамиль

Ответ: Электролитический или полярный конденсатор проверяется в режиме омметра или на функции измерения ёмкости. В первом случае выбираем режим омметра, устанавливаем пределы измерений (200 Ом), щупами касаемся выводов конденсатора в зависимости от полярности.

Вопрос: Как лучше всего проверить пусковой конденсатор мультиметром?

Имя: Ильгиз

Ответ: Для этого нужно обесточить кондиционер, разрядить конденсатор и снять клемму. На мультиметре выбирается режим измерения ёмкости. Также выбирается предел значений в зависимости от того, что указано на корпусе. Клемма снимается, щупы присоединяются к конденсаторным выводам.

Как проверить конденсаторы на плате, не выпаивая их и узнать емкость

Содержание:

Как проверить конденсаторы на плате, не выпаивая их и узнать емкость

Иногда возникает острая необходимость проверить конденсаторы на плате, не выпаивая их, используя для этих целей мультиметр и другие подручные средства. Сразу нужно сказать, что лучше всё-таки выпаять конденсатор, поскольку таким образом можно более точно определить, насколько он исправен.

Для этого сначала нужно понять, какой перед нами конденсатор, полярный или неполярный. Если сбоку конденсатора есть маленькая черная линия или ноль, то конденсатор полярный. Проверять такой конденсатор с помощью мультиметра, нужно строго соблюдая полярность, подключая к плюсу красный, а к минусу черный щуп.

Правила проверки конденсаторов

Также, перед тем, как проверить конденсатор мультиметром, его нужно разрядить. Суть проверки заключается в том, что при подключении к конденсатору щупов мы начинаем его заряжать от штатного источника питания мультиметра. Во время этой проверки нужно внимательно следить за дисплеем прибора.

Итак, в самом начале на дисплее мультиметра, после подключения к конденсатору щупов, должны появиться цифры. Их значение будет постоянно увеличиваться, пока не отобразится цифра 1. Так и должно быть, единица означает, что конденсатор полностью зарядился.

Если же цифры не увеличивались, и сразу появилась 1, 2 или ноль, то значит, конденсатор не исправен. Это может быть короткое замыкание внутри или другие неисправности. Кстати, ещё перед самой проверкой, конденсатор нужно осмотреть на предмет вздутия корпуса или нарушение его целостности. Это нужно сделать еще перед тем, как проверить конденсаторы на плате. В противном случае конденсатор может разорвать.

При наличии каких-либо повреждений, лучше отказаться от использования конденсатора.

Как проверить конденсаторы на плате, не снимая их

Выше был описан способ проверки конденсаторов вне платы. То есть, конденсатор нужно выпаять, разрядить, затем проверить на работоспособность. Всё это, безусловно, занимает много времени, поэтому в некоторых случаях можно проверить конденсатор прямо на плате.

Итак, как же проверить конденсаторы прямо на плате, не снимая и не выпаивая их? В первую очередь нужно визуально осмотреть конденсаторы. Искать нужно вздутие корпуса, что чаще всего и говорит о наличии неисправного конденсатора.

Вздутие корпуса хорошо видно сверху конденсатора, там, где расположены насечки. Электролитические конденсаторы разрываются именно в этом месте. Поэтому если сверху корпуса конденсатора есть хоть малейшее вздутие, то такой конденсатор будет лучше всего заменить. Как заменить электролитический конденсатор читайте в другой статье https://samelektrikinfo.ru/.

Вздутие электролитического конденсатора говорит о том, что на конденсатор воздействовало завышенное напряжение. Виной этому может быть, например, неисправный резистор, который должен создавать определенное сопротивление в электрической цепи.

Чтобы проверить конденсаторы на плате, не выпаивая их, можно использовать всё тот же цифровой мультиметр. Для этого переворачиваем плату и находим контакты мультиметра. Затем переключаем конденсатор в режим измерения сопротивлений и подсоединяем щупы к контактам конденсатора.

Внимательно следим за дисплеем мультиметра. Если сопротивление растёт, то это значит одно — конденсатор заряжается. Дойдя до максимального значения, цифры исчезнут, что  будет говорить о том, что конденсатор полностью зарядился, а значит он целый, и, пробоя в нём нет. Таким образом, следует проверить все подозрительные конденсаторы на плате, можно даже не выпаивая.

Как проверить емкость конденсатора

Выше был описан самый простой способ, как проверить конденсаторы на плате. Однако проверить емкость конденсатора, таким образом, проблематично, поскольку все конденсаторы на плате соединены в одну цепь, и их емкость складывается.

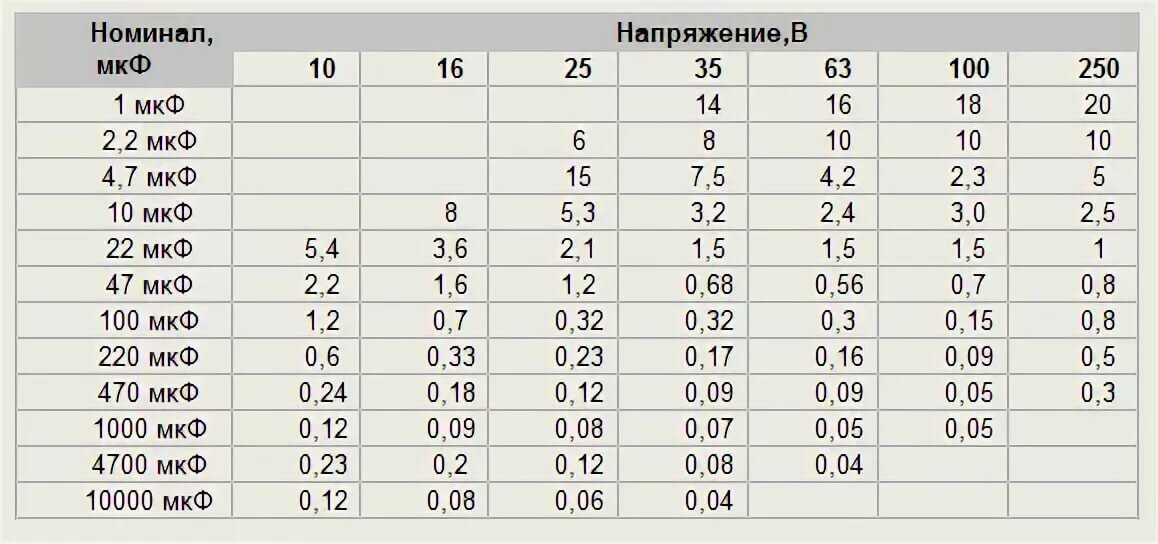

Поэтому чтобы получить точные измерения ESR конденсатора и узнать его емкость, конденсаторы придётся выпаять с платы. Для измерения емкости и ESR конденсаторов рекомендуется использовать прибор под названием ESR метр, который позволяет достаточно точно измерить емкость и ESR показатели конденсатора.

Смотрите видео:

Поделиться с друзьями

Как проверить конденсатор? Electronics Hub

В этом уроке мы увидим, как проверить конденсатор и выяснить, работает ли конденсатор правильно или он неисправен. Конденсатор — это электронный/электрический компонент, который хранит энергию в виде электрического заряда. Конденсаторы часто используются в платах электроники или нескольких электрических приборах и выполняют множество функций.

Описание

Зачем нужно проверять конденсатор?

Когда конденсатор помещается в активную цепь (цепь с текущим активным током), в конденсаторе начинает накапливаться заряд (на одной из его пластин), и как только пластина конденсатора больше не может принимать заряд, это означает, что конденсатор полностью заряжен.

Теперь, если цепь требует этого заряда (например, байпасный конденсатор), конденсатор отдает заряд обратно в цепь, и это продолжается до тех пор, пока заряд не будет полностью высвобожден или цепь не перестанет требовать. Эти действия называются зарядкой и разрядкой конденсатора.

Конденсаторы можно разделить на электролитические и неэлектролитические. Как и все электрические и электронные компоненты, конденсатор также чувствителен к скачкам напряжения, и такие колебания напряжения могут необратимо повредить конденсаторы.

Электролитические конденсаторы часто выходят из строя из-за того, что разряжают больший ток за короткий промежуток времени, или не могут удерживать заряд из-за высыхания с течением времени. С другой стороны, неэлектролитические конденсаторы выходят из строя из-за утечек.

Существуют различные методы проверки работоспособности конденсатора. Давайте посмотрим на некоторые методы проверки конденсатора.

ПРИМЕЧАНИЕ: Некоторые из упомянутых здесь методов могут быть не лучшими способами проверки конденсатора. Но мы включили эти методы только для того, чтобы уточнить возможности. Будь очень осторожен.

Как разрядить конденсатор?

Прежде чем продолжить и рассмотреть различные методы проверки конденсатора, давайте разберемся, как правильно разрядить конденсатор. Это очень важно, потому что конденсаторы могут удерживать заряд, даже если источник питания отключен. Если конденсатор не разряжен должным образом и если вы случайно коснетесь его выводов, он разрядится через ваше тело и вызовет поражение электрическим током.

Есть несколько способов разрядить конденсатор. Будет специальное руководство о том, как разрядить конденсатор, но пока давайте очень кратко рассмотрим оба этих метода.

Использование отвертки

ПРЕДУПРЕЖДЕНИЕ: Этот метод не является предпочтительным (особенно если вы новичок), так как при разрядке будут образовываться искры, которые могут вызвать ожоги или другие повреждения. Используйте этот метод в крайнем случае.

Если конденсатор находится в цепи (на печатной плате), то правильно выпаивайте его и следите за тем, чтобы не касаться выводов конденсатора. Теперь возьмите изолированную отвертку (с более длинной ручкой) и держите ее в одной руке. Возьмите конденсатор в другую руку и коснитесь металлической частью отвертки обоих выводов конденсатора.

Вы увидите искры и услышите потрескивание, что указывает на электрический разряд. Повторите пару раз, чтобы убедиться, что конденсатор полностью разряжен.

Использование разрядного резистора (разрядного резистора)

Теперь мы увидим безопасный способ разрядить конденсатор. Этот метод часто используется в источниках питания и других подобных схемах, где резистор, известный как продувочный резистор, размещается параллельно выходному конденсатору, чтобы при отключении питания оставшийся заряд в конденсаторе разряжался через этот резистор. .

Возьмите резистор большого номинала (обычно несколько кОм) с высокой номинальной мощностью (например, 5 Вт) и подключите его к клеммам конденсатора. Вместо прямого подключения вы можете использовать провода с зажимами типа «крокодил» на обоих концах. Конденсатор будет медленно разряжаться, и вы можете контролировать напряжение на клеммах конденсатора с помощью мультиметра.

Существует простой в использовании «Калькулятор безопасного разряда конденсатора» от Digi-Key. Используйте этот инструмент в качестве отправной точки.

Например, предположим, что у нас есть конденсатор емкостью 1000 мкФ, рассчитанный на 50 В, и мы хотим разрядить этот конденсатор до 1 В. При использовании резистора 1 кОм разрядка конденсатора займет почти 4 секунды. Кроме того, номинальная мощность резистора должна быть не менее 2,5 Вт.

ПРИМЕЧАНИЕ. Резисторы большой мощности обычно дороже обычных резисторов (1/4 Вт или 1/2 Вт).

Метод 1 Проверка конденсатора с помощью мультиметра с настройкой емкости

Это один из самых простых, быстрых и точных способов проверки конденсатора. Для этого нам понадобится цифровой мультиметр с функцией измерения емкости. Большинство цифровых мультиметров среднего и высокого класса включают эту функцию.

Измеритель емкости цифровых мультиметров часто отображает емкость конденсатора, но некоторые измерители отображают другие параметры, такие как ESR, утечка и т. д.

• Чтобы проверить конденсатор с помощью цифрового мультиметра с измерителем емкости, можно последовал.
• Отсоедините конденсатор от печатной платы и полностью разрядите его.
• Если номинал конденсатора виден на его корпусе, запишите его. Обычно емкость в фарадах (часто в микрофарадах) напечатана на корпусе вместе с номинальным напряжением.
• В цифровом мультиметре установите ручку для измерения емкости.
• Подсоедините щупы мультиметра к клеммам конденсатора. В случае поляризованного конденсатора подсоедините красный щуп к положительной клемме конденсатора (как правило, более длинный провод), а черный щуп к отрицательной клемме (обычно сбоку будет маркировка). В случае неполяризованного конденсатора подключите его любым способом, так как они не имеют полярности.
• Теперь проверьте показания цифрового мультиметра. Если показания мультиметра ближе к реальным значениям (указанным на конденсаторе), то конденсатор можно считать исправным.
• Если разница между фактическим значением и измеренным показанием значительно велика (а иногда и равна нулю), то следует заменить конденсатор, так как он сдох.

С помощью этого метода можно измерять емкости конденсаторов от нескольких нанофарад до нескольких сотен микрофарад.

Метод 2 Проверка конденсатора с помощью мультиметра без настройки емкости

Большинство бюджетных и дешевых цифровых мультиметров не имеют измерителя емкости или настроек емкости. Даже с помощью этих мультиметров мы можем проверить конденсатор.

• Снимите конденсатор со схемы или платы и убедитесь, что он полностью разряжен.
• Настройте мультиметр на измерение сопротивления, т. е. установите ручку в положение «Ом» или «Настройки сопротивления». Если имеется несколько диапазонов измерения сопротивления (на ручном мультиметре), выберите более высокий диапазон (часто от 20 кОм до 200 кОм).
• Подсоедините щупы мультиметра к выводам конденсатора (красный к плюсу и черный к минусу в случае поляризованных конденсаторов).
• Цифровой мультиметр покажет значение сопротивления на дисплее и вскоре покажет сопротивление разомкнутой цепи (бесконечность). Запишите показания, которые отображались за этот короткий период.
• Отсоедините конденсатор от мультиметра и повторите проверку несколько раз.
• При каждой попытке проверки на дисплее должен отображаться одинаковый результат для исправного конденсатора.
• Если при дальнейших проверках сопротивление не изменилось, конденсатор разряжен.

Этот метод проверки конденсатора может быть неточным, но может отличить хорошие конденсаторы от плохих. Этот метод также не дает емкости конденсатора.

Метод 3 Проверка конденсатора путем измерения постоянной времени

Этот метод применим, только если известно значение емкости и если мы хотим проверить, исправен ли конденсатор или разряжен. В этом методе мы измеряем постоянную времени конденсатора и получаем емкость из измеренного времени. Если измеренная емкость и фактическая емкость одинаковы, то конденсатор исправен.

ПРИМЕЧАНИЕ: Осциллограф будет лучшим инструментом для этого метода, чем мультиметр.

Постоянная времени конденсатора — это время, необходимое конденсатору для зарядки до 63,2% приложенного напряжения при зарядке через известный резистор. Если C — емкость, R — известный резистор, то постоянная времени TC (или тау в греческом алфавите — τ) определяется как τ = RC.

• Сначала убедитесь, что конденсатор отсоединен от платы и правильно разряжен.
• Подключите известный резистор (обычно резистор 10 кОм) последовательно с конденсатором.
• Замкните цепь, подключив блок питания известного напряжения.
• Включите источник питания и измерьте время, необходимое для зарядки конденсатора до 63,2 % напряжения питания. Например, если напряжение питания составляет 12 В, то 63,2% от него составляет около 7,6 В.
• Используя это время и сопротивление, измерьте емкость и сравните ее со значением, напечатанным на конденсаторе.
• Если они одинаковы или почти равны, конденсатор работает нормально. Если разница огромна, нам нужно заменить конденсатор.

Также можно рассчитать время разряда. В этом случае можно измерить время, необходимое конденсатору для разряда до 36,8% пикового напряжения.

Метод 4 Проверка конденсатора с помощью простого вольтметра

Все конденсаторы рассчитаны на максимальное напряжение, при котором они могут быть использованы. Для этого метода проверки конденсатора мы будем использовать номинальное напряжение конденсатора.

• Извлеките конденсатор из платы или цепи и правильно разрядите его. При желании вы можете удалить из цепи только один вывод.
• Найдите номинальное напряжение на конденсаторе. Обычно оно обозначается как 16 В, 25 В, 50 В и т. д. Это максимальное напряжение, которое может выдержать конденсатор.
• Теперь подключите выводы конденсатора к источнику питания или аккумулятору, но напряжение должно быть меньше максимально допустимого. Например, для конденсатора с максимальным номинальным напряжением 16 В можно использовать 9батарея В.
• Если у вас стендовый блок питания, то вы можете установить напряжение меньше номинального напряжения конденсатора.
• Зарядите конденсатор на короткое время, скажем, 4–5 секунд, и отключите питание.
• Установите на цифровом мультиметре настройки вольтметра постоянного тока и измерьте напряжение на конденсаторе. Подсоедините соответствующие клеммы вольтметра и конденсатора.
• Начальное значение напряжения на мультиметре должно быть близко к напряжению питания исправного конденсатора. Если разница большая, то конденсатор неисправен.

Необходимо учитывать только начальные показания мультиметра, так как значение будет медленно падать. Это нормально.

Аналоговые мультиметры, как и цифровые мультиметры, могут измерять различные величины, такие как ток (A), напряжение (V) и сопротивление (O). Чтобы протестировать конденсатор с помощью аналогового мультиметра, мы собираемся использовать его функции омметра.

•  Как обычно, отключите конденсатор и разрядите его. Вы можете разрядить конденсатор, просто закоротив провода (очень опасно — будьте осторожны), но самый простой способ — использовать нагрузку, такую ​​как резистор высокой мощности или светодиод.
• Переведите аналоговый мультиметр в положение омметра и, если есть несколько диапазонов, выберите более высокий диапазон.
• Подсоедините выводы конденсатора к щупам мультиметра и наблюдайте за показаниями мультиметра.
• У хорошего конденсатора сопротивление вначале будет низким и будет постепенно увеличиваться.
• Если сопротивление постоянно низкое, конденсатор закорочен, и его необходимо заменить.
• Если стрелка не двигается или сопротивление всегда показывает более высокое значение, конденсатор является открытым конденсатором.

Это испытание может применяться как к конденсаторам сквозного, так и к поверхностному монтажу.

Метод 6 Замыкание выводов конденсатора (Традиционный метод – только для профессионалов)

Описанный здесь метод является одним из старейших методов проверки конденсатора и проверки его исправности или неисправности.

Безопасность: Метод описан для источника питания 230 В переменного тока. Но из соображений безопасности можно использовать источник постоянного тока 24 В. Даже при 230 В переменного тока нам необходимо использовать последовательный резистор (с высокой номинальной мощностью), чтобы ограничить ток.

• Проверяемый конденсатор должен быть отсоединен от цепи и должным образом разряжен.
• Подсоедините выводы конденсатора к клемме питания. Для 230 В переменного тока должны использоваться только неполяризованные конденсаторы. Для 24 В постоянного тока можно использовать как полярные, так и неполярные конденсаторы, но с правильным подключением для полярных конденсаторов.
• Включите источник питания на очень короткое время (обычно от 1 до 5 секунд), а затем выключите его. Отсоедините выводы конденсатора от источника питания.
• Замкните выводы конденсатора с помощью металлического контакта. Убедитесь, что вы правильно изолированы.
• Искра от конденсатора может быть использована для определения состояния конденсатора. Если искра большая и сильная, то конденсатор исправен.
• Если искра маленькая и слабая, необходимо заменить конденсатор.

Этот метод можно использовать для конденсаторов меньшей емкости. Этот метод может только определить, может ли конденсатор удерживать заряд или нет.

Заключение

Полное руководство для начинающих по различным способам проверки конденсатора. Узнайте, как проверить конденсатор, как правильно разрядить конденсатор перед тестированием, какие методы безопасны для использования новичками.
