Качественная СВЕТОДИОДНАЯ ЛЕНТА 12В - залог успеха в оформлении любого интерьера! | LIGHT-RU.RU

Да будет свет, когда душа во мраке!
Уильям Шекспир. Ромео и Джульетта

Классическая лента светодиодная 12В достаточно давно и прочно вошла в обиход и уже не кажется высокотехнологичным продуктом будущего. Однако, еще совсем недавно ленты светодиодные 12В по производимому на обывателя впечатлению были сродни бластерам из фантастических романов.

Содержание статьи

Лента светодиодная 12В: кто был ее предтечей?

История распространения светодиодных лент по миру берет свое начало в 1962, когда американский физик-изобретатель украинского происхождения Ник Холоньяк создал первый светодиод, излучавший красный свет. Первые светодиоды стоили баснословных денег и имели крайне низкие показатели светимости и надежности. О широком распространении техники, созданной с их использованием, не могло быть и речи.

Ник Холоньяк - создатель светодиода

Однако за прошедшие десятилетия ситуация кардинально изменилась. Были изобретены светодиоды различных цветов, включая белый, светимость возросла в сотни раз, а их стоимость снизилась до неприлично низких значений. Всё это обусловило широчайшее распространение светодиодной продукции не только в промышленности, но и в быту. Одним из таких устройств, основанных на использовании разнообразных светодиодов, стала

лента светодиодная 12В.

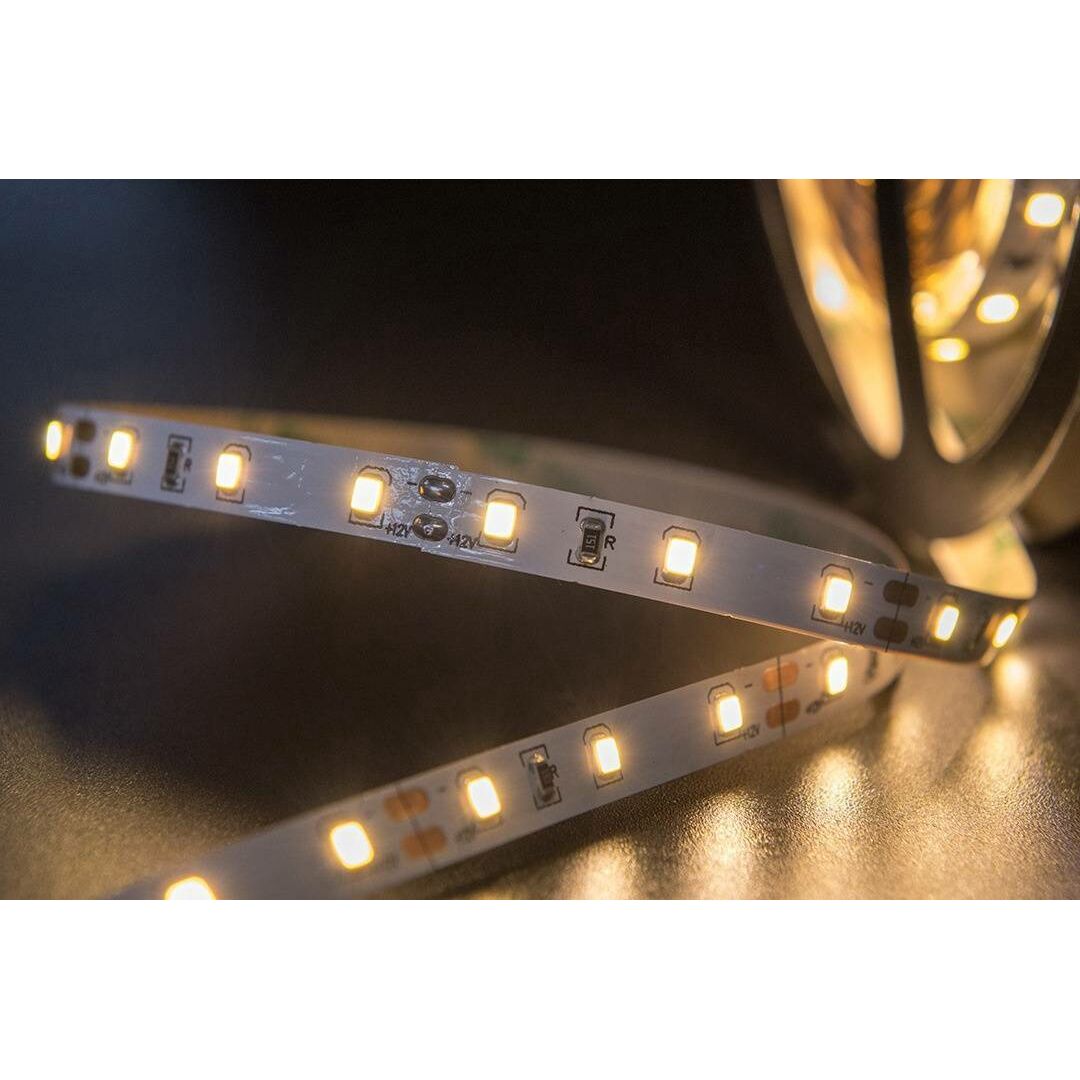

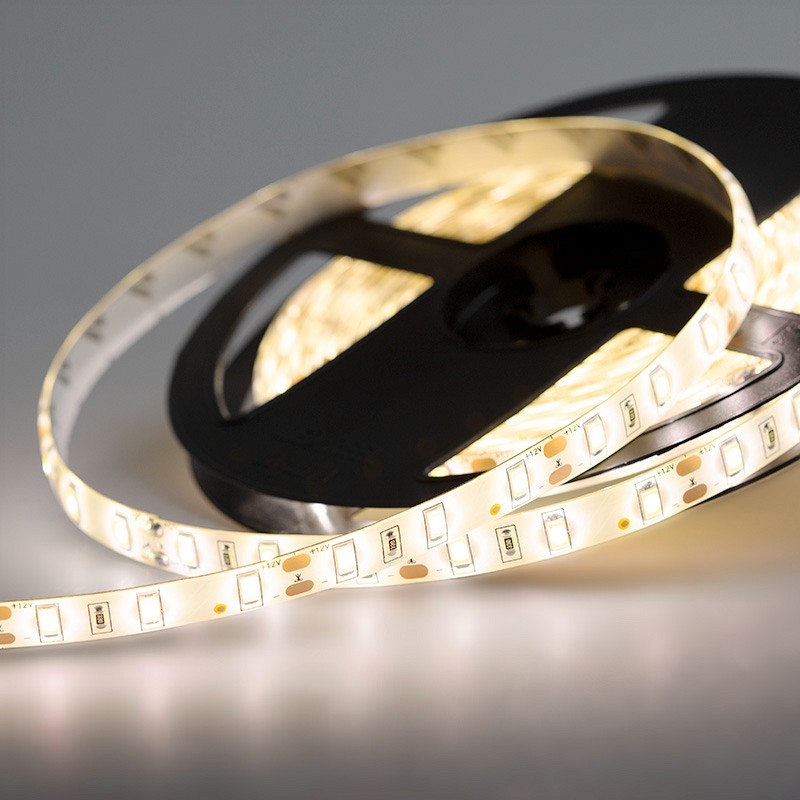

Стандартная лента светодиодная 12В представляет собой гибкую печатную плату, на которую установлены светодиоды, резисторы и прочие электронные компоненты (например, микросхемы). Ширина обычно составляет от 5 до 40 мм, толщина — 2-3 мм.

Подключение и монтаж светодиодных лент 12В

Чаще всего стандартная лента светодиодная питается напряжением 12v. Светодиодная лента 12 вольт подключается к сети с использованием источника постоянного напряжения 12в (блоки питания 12в, трансформаторы 12в), для преобразования напряжения 220в в 12в.

Если светодиодную ленту 12v подключить к источнику напряжения, например 24-36 вольта, а тем более 220 вольт — она необратимо выйдет из строя. Это распространенная ошибка, поэтому необходимо внимательно изучить инструкцию перед монтажом.

Купить светодиодную ленту 12 вольт проще всего в интернет-магазине, предварительно измерив необходимую длину ленты и приняв во внимание необходимость установки блока питания 12 вольт для питания ленты. Светодиодная лента, как правило, выпускается в катушках по 5м, это связано с падением напряжения на ленте и более длинные отрезки последовательно подключать не рекомендуется. При необходимости подсветки больших площадей, необходимо подключать ленту по 5м параллельно к блоку питания. Подключение ленты светодиодной 12В

Светодиодная лента легко режется по 5-10 см в специальных местах, которые отмечены на ленте. Лучше всего провода присоединять к контактным площадкам с помощью пайки. Также существуют специальные коннекторы.

Устройство светодиодной ленты 12В Светодиодную ленту 12 вольт купить
можно с большим удобством в нашем интернет-магазине совместно с блоком питания 12V. Также предлагаются диммеры для управления яркостью одноцветных лент и контроллеры для разноцветных (RGB) светодиодных лент.

Обычно светодиодная лента имеет с нижней стороны двусторонний скотч, что позволяет легко наклеивать ее практически на любую поверхность. Светодиодная лента 12v ip20 60 светодиодов на метр — обычная стандартная светодиодная лента, наиболее популярный и продаваемый вариант светодиодных лент 12 вольт. Экономична как по цене, так и по энергопотреблению. Используется в помещениях для дополнительной подсветки ниш и потолков и световых акцентов в интерьере. Светодиодная лента 12v led — отличный способ придать индивидуальность Вашему интерьеру и преобразить пространство вашей квартиры или офиса с помощью оригинальных световых решений.

Степень герметизации светодиодных лент 12В

Распространенный вариант светодиодных лент — лента светодиодная самоклеющаяся влагозащищенная 12в. Степень герметизации может быть разная.

Устройство светодиодной ленты 12В в зависимости от показателя герметизации

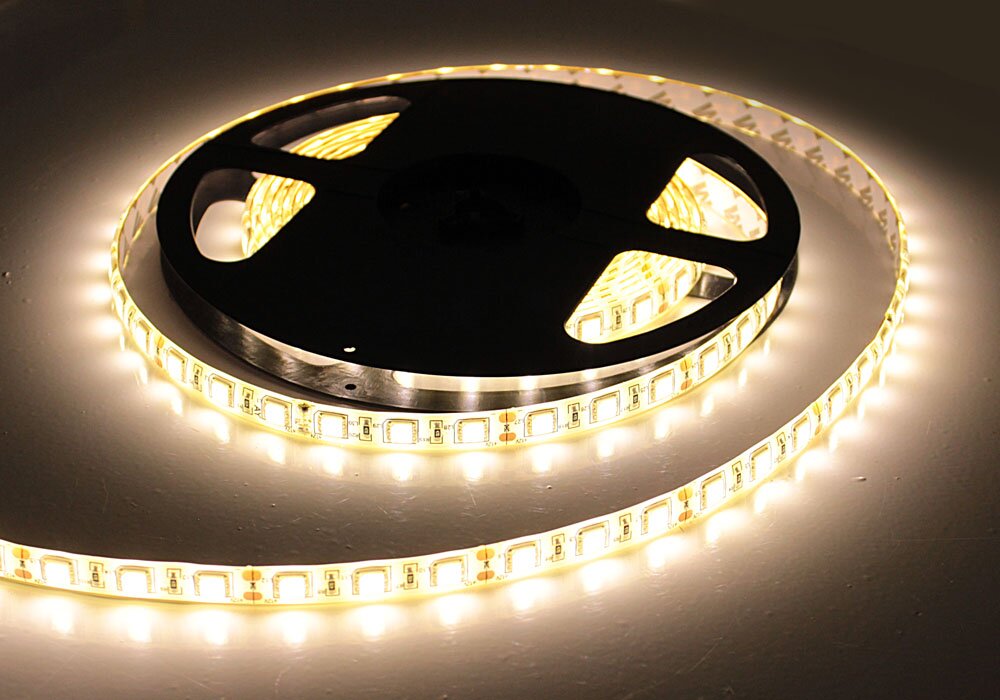

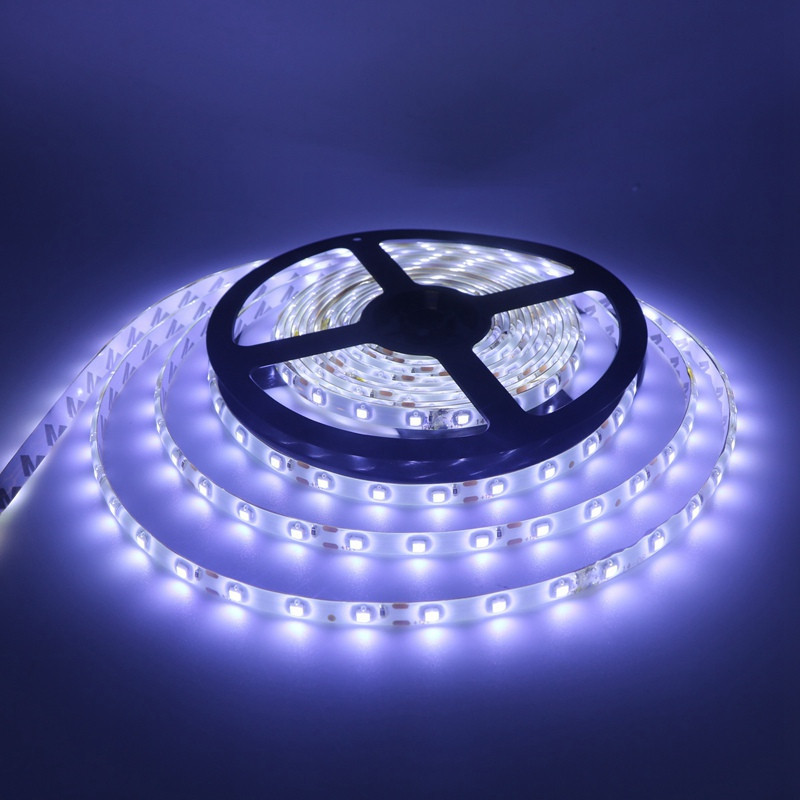

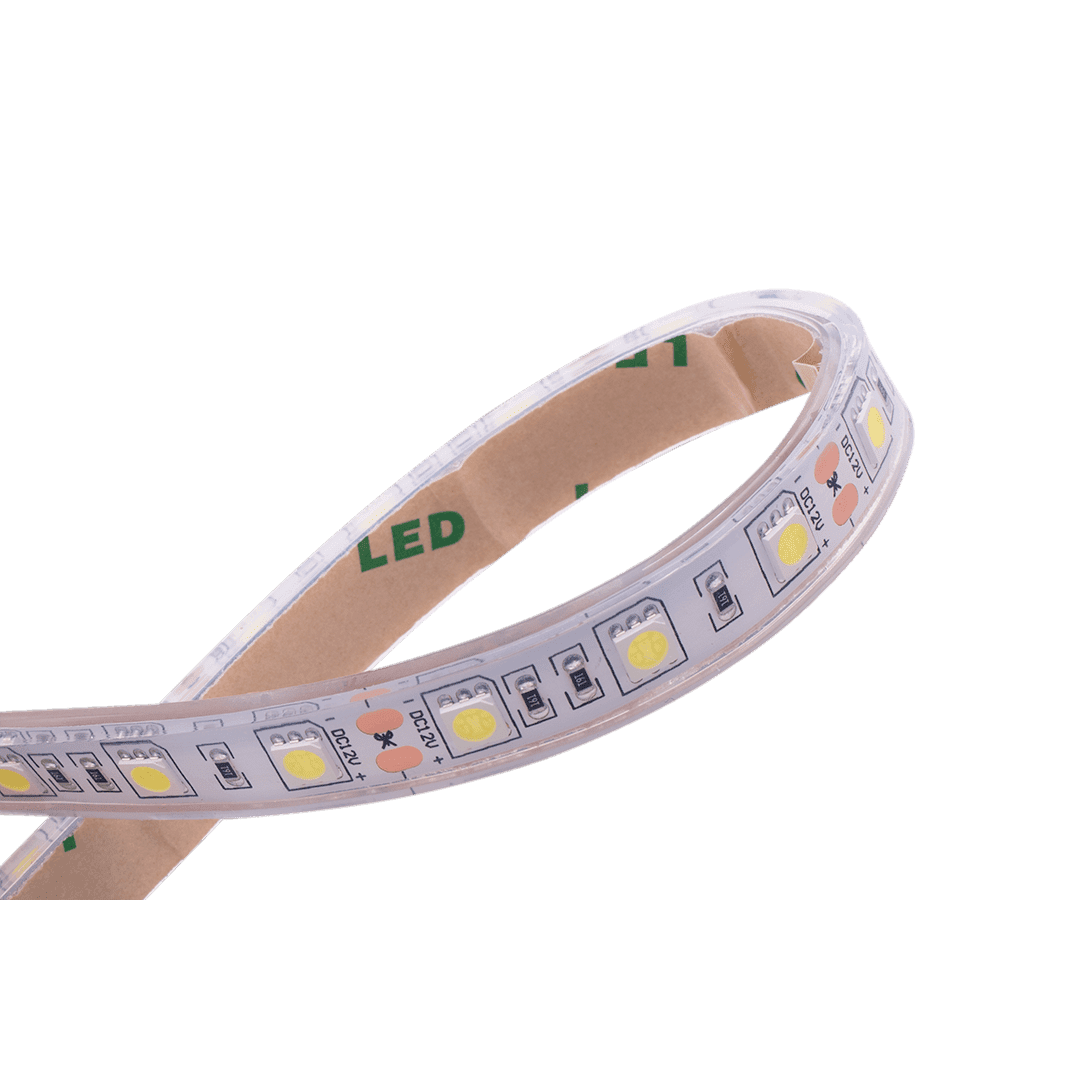

Светодиодная лента 12v ip 65 12v — герметиком заливается только верхняя поверхность ленты, нижняя сторона не герметизируется. Защищает от брызг и пыли.

Светодиодная лента 12V ip 66 и ip67 — лента герметизируется со всех сторон, размещена в полой трубке, либо в трубку с лентой также дополнительно залит герметик. Такая лента допускает кратковременное погружение в воду и защищает от струй воды. В случае применения герметичной ленты обычно используются и герметичные блоки питания.

Виды светодиодных лент 12В в зависимости от установленных светодиодов

Виды светодиодных лент 12В в зависимости от установленных светодиодов

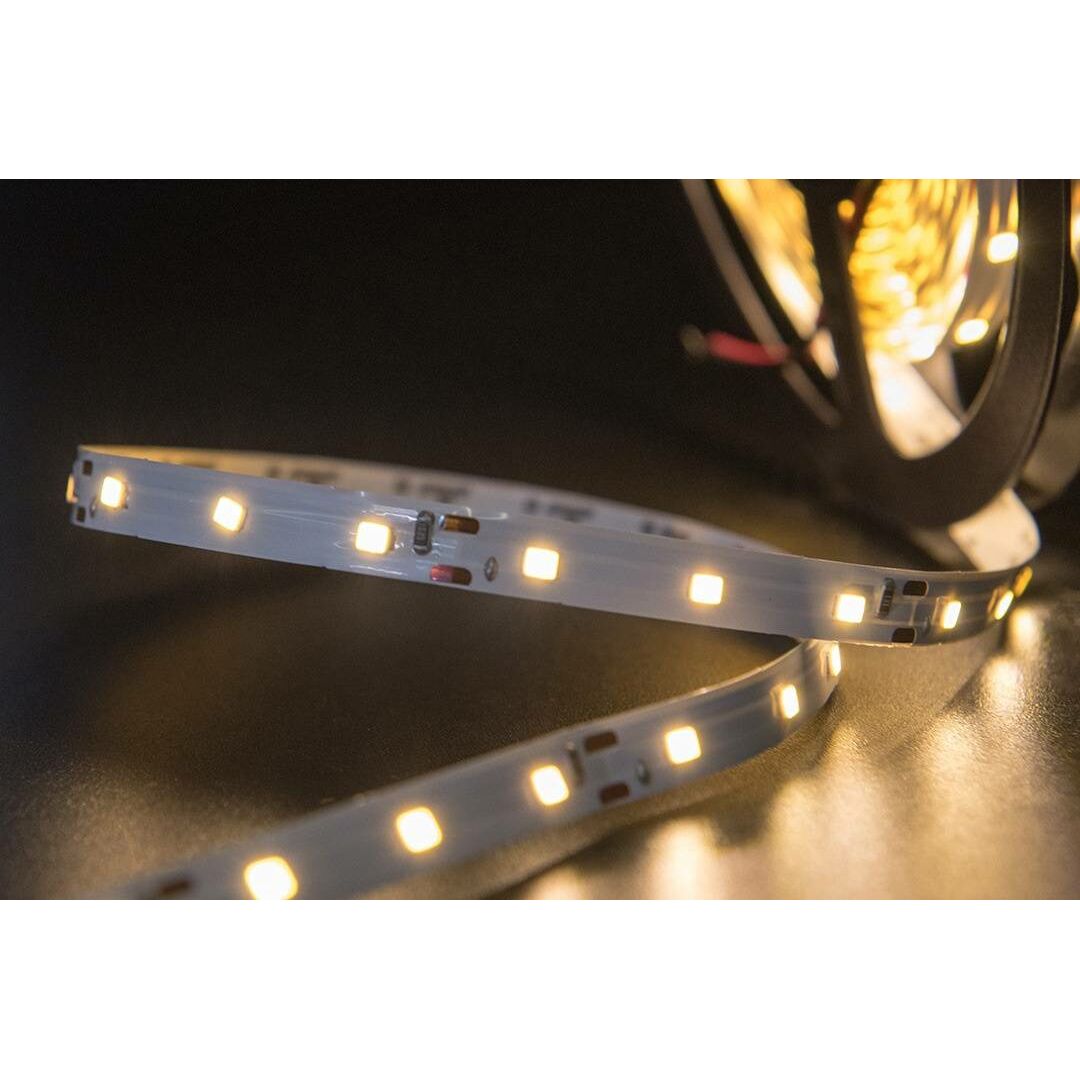

Лента светодиодная 12в — чаще всего это лента со светодиодами размера 3528 и шириной платы 8 мм. Стандартное количество светодиодов — 60 на метр, соответственно 300 шт на катушку. Используется в основном как дополнительный источник света.

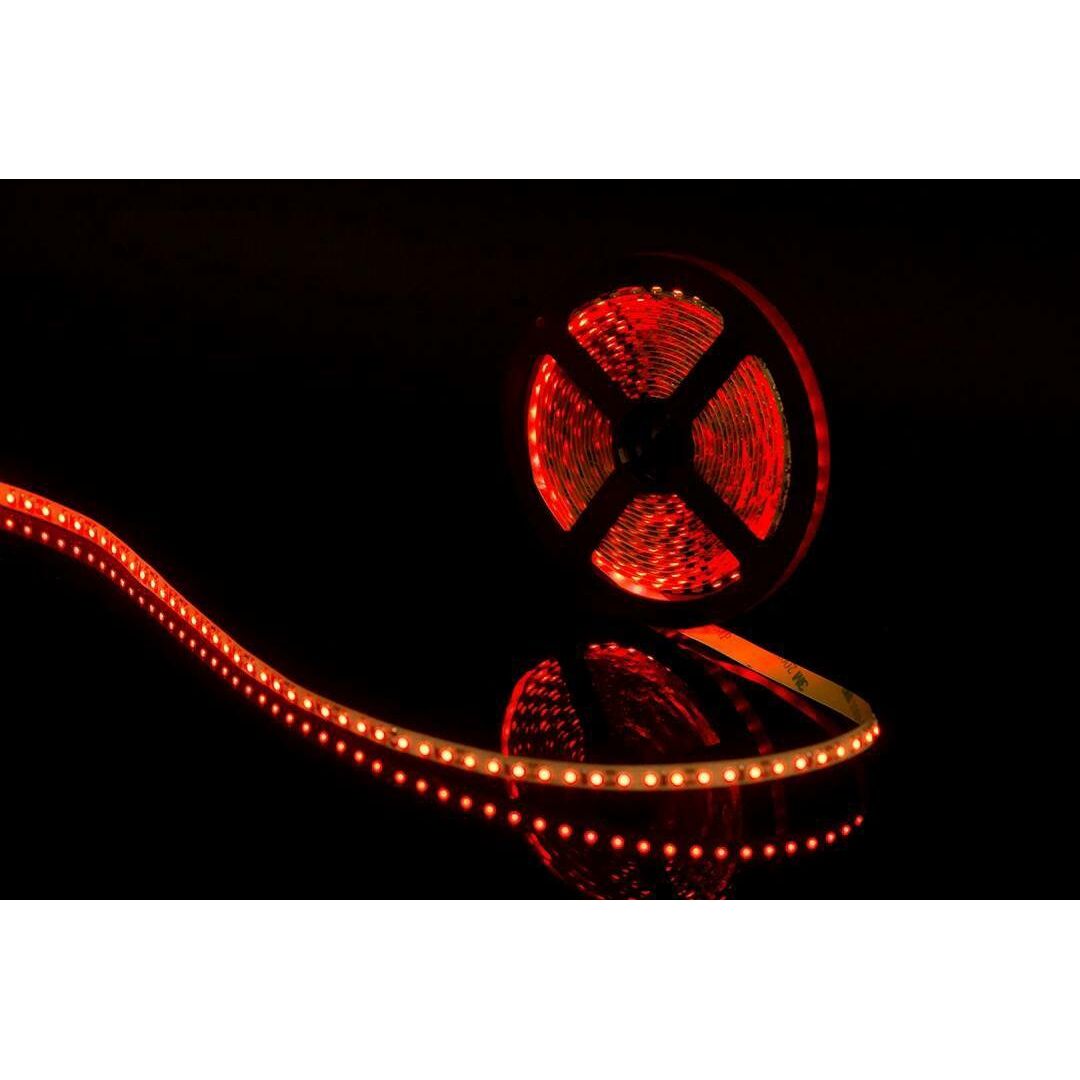

В светодиодах этого типа один кристалл, соответственно ленты монохромные. Красные, синие, желтые, зеленые, розовые, оранжевые, фиолетовые. Белые светодиодные ленты бывают разных оттенков: теплые белые — цветовая температура порядка 3000 К, дневные белые — цветовая температура порядка 4000 К, белые — 5000-6000 К, холодные белые — 8000 К – 10000 К, суперхолодные — до 15000 К. Для подключения необходим блок питания 12в, интерьерный или герметичный, в зависимости от места установки. Желателен запас мощности блока порядка 30 процентов, чтобы избежать перегрева и снизить риск выхода из строя

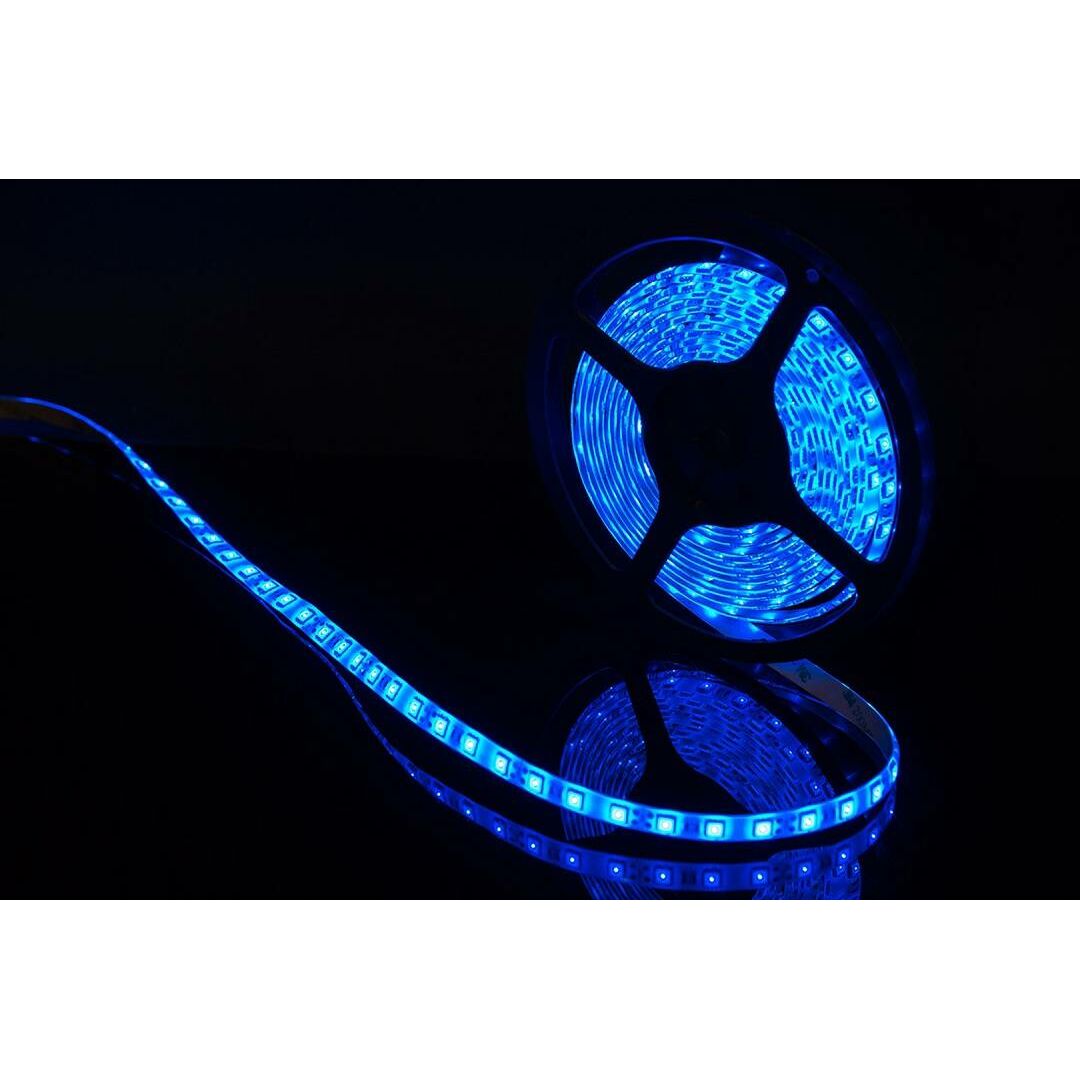

Еще один распространенный тип светодиодных лент 12 вольт — светодиодная лента 5060 (5050) — на ней установлены светодиоды 5,5 на 5,5 мм. Она может быть как одного цвета, так и RGB – многоцветная. В случае RGB ленты можно получить любой оттенок свечения ленты, поскольку светодиод содержит три кристалла - красного, зеленого и синего цвета, управляя свечением которых с помощью контроллера можно получить любые оттенки цвета и различные динамические световые эффекты.

Чаще всего светодиодная лента 12V предполагает установку 30 или 60 таких светодиодов на метр ленты. Если необходима большая плотность светодиодов и большая яркость, желательно выбирать ленту с напряжением 24 вольта, поскольку напряжения 12 вольт уже недостаточно для надежной работы такой мощной ленты — она будет перегреваться и быстро терять яркость. Такие ленты требуют повышенного напряжения и дополнительного охлаждения, их необходимо устанавливать на металлический профиль или полосу.

Данные ленты также бывают в интерьерном или герметичном исполнении, отличаются повышенной яркостью и экономичностью.

Находят применение при световом оформлении квартир, офисов, торговых помещений, клубов, ресторанов и других объектов. С помощью RGB лент легко создавать всевозможные сложные динамические световые эффекты в театрально-концертной сфере, рекламе, выставочной инфраструктуре.

Экзотические типы светодиодных лент 12В

Существуют и более редкие и экзотические типы светодиодных лент 12в, которые применяются для более узких специфических задач.

Это боковые ленты со светодиодами типоразмера 335 — направление света параллельно поверхности ленты позволяет изгибать ленту в другой плоскости относительно луча света.

Светодиоды бокового свечения типоразмера 335

Выпускается также в открытом и герметичном исполнении.

Также существуют светодиодные ленты 12V со светодиодами нового поколения 2835 — более мощными и яркими. Новое поколение светодиодов позволяет существенно увеличить яркость ленты при прежних габаритах и количестве светодиодов.

Светодиодные ленты 12 вольт бывают с фигурной платой, которая изгибается не в одной, а в двух плоскостях, что позволяет изменять направление света, просто изогнув ленту необходимым образом. Встречаются ленты со светодиодами 3014 и 3020, но это более редкие варианты исполнения.

Отдельно можно отметить светодиодную ленту 12в с платой шириной 5 мм. Эта суперузкая лента также находит применение в дизайне и подсветке, если площадка для монтажа ленты не позволяет использовать стандартные ленты.

Лента светодиодная 12 вольт — современный и энергоэффективный источник света, позволяющий даже самые смелые и нестандартные задачи в освещении решать легко и непринужденно, при этом экономя силы, средства и электроэнергию.

LIGHT-ru.RU - С НАМИ СВЕТЛЕЕ!

Лента светодиодная 12V IP65 герметичная

Сортировать по:
  • умолчанию
  • цене
  • по наличию
Сортировать по:
  • умолчанию
  • цене
  • по наличию

Использование светодиодных лент

В настоящее время, в повседневной жизни практически везде можно столкнуться со светодиодными лентами. Хотя бы такой пример - в качестве габаритного освещения некоторых моделей автомобилей, выпускаемых достаточно авторитетными компаниями используются светодиодные ленты.

И самое главное - такие габаритные огни намного экономичнее, чем их аналоги, выполненные с применением обычных лампочек накаливания. К тому же, светодиодные габариты прослужат на порядок дольше, чем их обычные аналоги.

Многие автомобилисты при помощи цветных светодиодных лент стараются всячески украсить свою машину. Обычно они приклеивают ленты в самые разнообразные места, что создаёт поистине фантастические образы автомобиля.

Любой человек придя в современный магазин обязательно столкнётся с работой светодиодных лент. Подавляющее большинство товаров на витринах магазинов подсвечиваются с использованием подобных лент. Реклама на улицах городов использует в своей работе светодиодные ленты.

Светодиодные ленты можно активно применять и в обычных бытовых условиях. При помощи этих устройств можно освещать шкафы, потолки, аквариумы и многое другое. Или, например, приклеив отрезок светодиодной ленты на кухне, в рабочей зоне, можно прекрасно обходиться без основного освещения в момент приготовления пищи.

Одним словом, использовать освещение светодиодной лентой можно практически где угодно, всё упирается только в фантазию.

Кстати, просмотр передач по телевизору или работа на компьютере будет значительно комфортнее и безопаснее для глаз, если сзади телевизора или монитора прикрепить отрезок светодиодной ленты. Свет от ленты, отражённый от стен помещения будет создавать наиболее благоприятную обстановку для визуального восприятия изображения на мониторе или экране телевизора.

Конструктивно светодиодная лента - это ни что иное, как обычная печатная плата, выполненная на очень гибкой и тонкой основе. Одна сторона этой платы служит для размещения на ней светодиодов и резисторов, которые позволяют подключать ленту непосредственно к источнику её питания. Именно к этой стороне ленты к специальным контактам припаиваются и соединительные провода.

Кстати через каждые три светодиода на ленте можно увидеть своеобразный значок в форме ножниц. Это значит, что именно в этом месте ленту можно разрезать ножницами на отрезки меньшей длины. Отрезок ленты может иметь минимальную длину в три светодиода.

Обратная сторона светодиодной ленты представляет собой самоклеющую ленту. При помощи неё светодиодную подсветку можно прикрепить в любое место. Для этого совершенно не нужно иметь какой-либо крепёж.

Напряжение питания светодиодной ленты может быть различным в диапазоне от 12 В до 24 В, с шагом в 12 В. Наибольшее распространение получили ленты, требующие напряжения питания 12 В и 24 В. Поэтому для работы светодиодных лент используются источники питания соответствующих номиналов.

В настоящее время светодиодные ленты нескольких оттенков свечения. Подавляющее их большинство светится обычным белым светом. Именно эти ленты и используются для подсветки отдельных предметов или относительно небольших площадей. Хотя выпускаются и светодиодные ленты, которые имеют тёплый, дневной или холодный оттенки белого.

Таким образом, используя светодиодные ленты в организации освещения пространства или подсветки отдельных предметов, можно добиться потрясающего визуального восприятия любого объекта.

Производители электрооборудования
Нажмите на логотип производителя чтобы посмотреть все его товары в этом разделе.

Внимание!
Внешний вид товара, комплектация и характеристики могут изменяться производителем без предварительных уведомлений.
Данный интернет-сайт носит исключительно информационный характер и ни при каких условиях не является публичной офертой,
определяемой положениями Статьи 437 Гражданского кодекса Российской Федерации.
Указанные цены действуют только при оформлении требуемой продукции через форму заказа сайта shop220.ru (корзину).

Светодиодные ленты для авто на 12 вольт

Многие автолюбители стали делать внутреннюю подсветку салона и наружное освещение светодиодной лентой для авто. Как всегда, китайца предлагают широкий ассортимент продукции, и как обычно характеристики завышают и обещают, что используют уникальные инопланетные технологии.

Основной вопрос, который я чаще всего слышу, как выбрать хорошую диодную ленту для автомобиля, чтобы через пару недель не переделывать всю работу. Это больше всего относится с наружной подсветке, которая подвержена воздействию суровых российских условий и реагентов на дороге.

Красоту наводят не только любители отечественных спорткаров, но и дальнобойщики-грузоперевозчики. На фурах напряжение питания 24В, то есть отличается в два раза, никаких других отличий нет. Учитывайте это при покупке, иначе двенадцативольтовая сгорит на более высоком питании.

Самым популярным вариантом остаются ангельские глазки, как у БМВ, BMW

Содержание

  • 1. Виды автомобильных лент
  • 2. Подсветка днища своими руками, видео
  • 3. Диодные ленты для авто 12 вольт
  • 4. Как крепить
  • 5. Подключение
  • 6. Места размещения подсветки
  • 7. Световой тюнинг авто, видео

Виды автомобильных лент

Гибкие прозрачные черного цвета

По исполнению они делятся на 3 вида:

  1. гибкие в прозрачной защитной оболочке;
  2. гибкая светодиодная лента для авто в фары в белой непрозрачной трубке, светит типа неона, ставят в фары;
  3. в виде жестких светодиодных линеек на SMD и COB элементах.

Автомобильная лента отличается от обычной цветом основания, обычно черный цвет, чтобы не выделялся на машине. Плотность диодов бывает большая, малая, и размещение группами по 2-3 штуки.

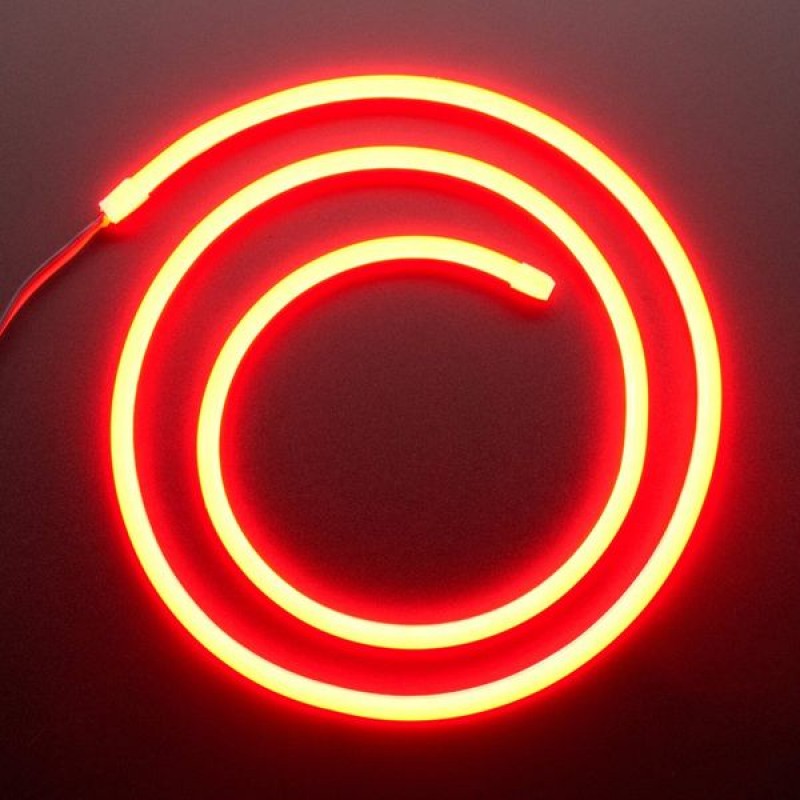

Белые, типа неоновой

Белая трубка равномерно подсвечивается изнутри, получаются габариты с эффектом неоновой подсветки. Есть гибридные двухцветные модели с диодами белого и желтого цвета, могут выполнять роль габаритных огней и повторителей поворотов. Такие ставятся в дорогих комплектациях престижных автомашин.

Светодиодная линейка COB

Альтернативным вариантом служат диодные линейки, которые залиты прозрачным компаундом. Но как показывает практика, залито плохо. Вам придется искать отверстия и замазывать их своими руками, иначе они долго не живут. Часто автолюбители ставят такую LED линейку в качестве дневных ходовых огней (ДХО). Затем проверяют их ночью, отойдя на несколько метров, остаются довольны. Нельзя делать такие ходовые огни. Они слишком слабые и угол свечения 120 градусов, вместо 30. Они светят во все стороны и буду ночью вблизи слепить других водителей.

Подсветка днища своими руками, видео

Владелец автомобиля Лада Гранта подробно покажет основные моменты процесса установки RGB светильника. Расписана стоимость всех необходимых комплектующих.

Диодные ленты для авто 12 вольт

Герметичная с термоусадкой, которая закрывает место пайки

Основное требование к наружной подсветке, это наличие качественной защиты от пыли и влаги, устойчивость к низким температурам. Требуется защищать места пайки и соединений коннекторами. Зимняя соль и реагенты остаются в грязи на дорогах и летом во время дождей и наводнений снова попадают на автомобиль. Разъедают неприкрытые места соединения достаточно быстро. Такие места герметизируем термоусадочными трубками и герметиком, или другими надежными способами.

Внешний вид в силиконовой оболочке

Низкие температуры очень сильно оказывают влияние. Один читатель рассказал. Купил герметичную у китайцев, поставил на машину в теплом гараже, выехал на мороз -25 градусов, замигала и потухла. Заезжаю снова в гараж, снова стала светить, на улице не работает. Для герметизации светодиодов использовалась ПВХ трубка, которая на морозе застывала и каким-то образом гасила свет. Такие случаи не единичны. Поэтому рекомендую покупать к силиконовой трубке, которая не теряет эластичность при низких температурах.

Как крепить

Установка в профиль с матовой и прозрачной крышкой

..

Самый лучший из всех способов установки светодиодной ленты на авто, это крепление в профиль, Г-образный или П-образный. Пластиковый или алюминиевый профиль крепить проще и надежней. Если вы возьмете профиль с матовой или прозрачной крышкой, то в него можно становить ленту без защиты от влаги. Торцы профиля закроете заглушками, крышку местами промажете герметиком. Этот вариант прослужит вам в течение лета. Такой монтаж защитит от повреждений, можно смело съезжать с асфальта.

Подключение

Простое подключение через микросхему 7812

Любой светодиод должен питаться стабилизированным током. Диодная лента на авто требует установки стабилизатора напряжения, не путайте с драйвером, стабилизатором тока. При подключении напрямую, например к прикуривателю, скачки напряжения в бортовой сети сократят срок службы. Подключать можно в любой удобной точке автомашины, низкое потребление практически никак не скажется на функционировании других световых приборов. Минусы использования стабилизатора 7812, это нагрев и необходимость установки на радиатор. Микросхема 7812 выдерживает ток 1-1,5 Ампера, что равно мощности в 12-18W.

Подключение и выбор стабилизатора описано статье «Как подключить светодиодную ленту в авто».

При подключении не забываем ставить дополнительный предохранитель не высокой мощности. Если будет короткое замыкание, то в основном блоке машины предохранитель останется целым, если подключите, например, к габаритным огням.

Места размещения подсветки

Трехцветный RGB моддинг

Типовые места крепления на машину:

  1. подсветка ног;
  2. багажник и салон;
  3. нижняя часть дверей, освещение места выхода;
  4. решетка радиатора;
  5. днище машины;
  6. реснички на фары;
  7. ангельские глазки;
  8. освещение внутренней части колеса.
  9. светоотражающие катафоты сзади.

Стильное освещение ног

Яркий свет в багажнике

Освещение места высадки пассажиров

Освещение в решетке радиатора

Подсветка машины снизу

Реснички

Ангельские глазки

Светящиеся колеса

Световой тюнинг авто, видео

Отрывок интересной передачи про световой тюнинг автомобилей, демонстрация работы и видео из мастерской по автотюнингу. В конце про правильную шумоизоляцию машины.

Светодиодная лента. Характеристики и особенности выбора.. Информация — Диод КМВ

Разделы статьи

Общая информация

Светодиодная лента (Led Strip) - светодиодный источник света, представляющий собой гибкую монтажную плату в виде ленты с расположенными на равномерном расстоянии светодиодами и другими необходимыми элементами (резисторы для ограничения тока, микросхемы для управления и т.д.). В последнее время ленты приобрели популярность и прочно занимают постоянно расширяющуюся нишу в самых различных сферах, благодаря большому разнообразию характеристик и параметров. Расскажем, на что нужно обратить внимание, если вы хотите купить светодиодную ленту.


Светодиодная лента.

Основной сферой применения светодиодных лент является интерьерное декоративное освещение. Впрочем, светодиодные ленты все чаще используются и как основной источник света. Подсветка мебели, подсветка кухонных шкафов и фартуков, контурная подсветка потолков и других элементов интерьера. Светодиодная лента широко используется в наружной рекламе и архитектурной подсветке. Использование RGB-лент вместе с контроллерами позволяет реализовать различные эффекты, как простые: смена цвета, мерцание или затухание, так и сложные: бегущий огонь, змейка и прочие, светомузыкальные эффекты. В последнем случае используется SPI или DMX светодиодная лента.

В зависимости от сферы использования, следует выбирать ленту с теми или иными характеристиками и обращать внимание на особенности, о которых пойдет речь ниже.

Напряжение

Напряжение. Большинство светодиодных лент рассчитано на подключение к сети через блок питания. Соответственно, они могут быть рассчитаны на напряжение 5 вольт, 12 вольт, 24 вольта.

Выбираемое напряжение зависит от задачи и возможности подключения - чем выше напряжение, тем меньше сила тока при одинаковой мощности. Соответственно, меньшие требования к сечению проводников и к длине подключаемой ленты. Так для лент напряжением 5 вольт максимальная длина подключаемого отрезка составляет 2 метра, для лент напряжением 12 вольт - 5 метров, но для лент, рассчитанных на 24 вольта, максимальная длина составит уже 10 метров.

Таким образом, где подключение ленты каждые пять метров затруднено, например, фасады зданий, правильнее выбирать ленту большего напряжения. Внутри помещения можно использовать ленту с меньшим напряжением. Такой вариант предпочтительнее, поскольку большая подключаемая длина будет обладать меньшей надежностью.


Светодиодная лента 5V


Светодиодная лента 24V


Светодиодная лента 220V

Светодиодные ленты напряжением 5 вольт встречаются редко. В основном, это "умные" ленты SPI или DMX, ориентированные на подключение к уже имеющимся источникам питания. В этом случае преимущество таких лент заключается в использовании более простой элементной базы, а следовательно, в более высокой надежности (SPI и DMX контроллеры, в основном, работают с напряжением 5 вольт, в ином случае требуется более сложная элементная база).

Существуют ленты с рабочим напряжением 220 вольт. Для подключения к сети им не требуется блок питания, лишь небольшой выпрямитель. Это удобно там, где монтаж блоков или разводка питания затруднены. Плюс данной ленты также в большом подключаемом метраже. Но есть и минусы - повышенные требования к электробезопасности и большая кратность реза - около метра. Если какая-то часть ленты выходит из строя, то гореть не будет весь участок до следующей линии реза.

Кратность реза и длина намотки

Шаг нарезки или кратность реза. Длина намотки. Светодиодная лента продается намоткой. В основном, это 5 метров, 10 метров, реже 15 и более метров. Длина намотки зависит от напряжения и, как правило, составляет максимально возможную подключаемую длину. Ленты, рассчитанные на напряжение 220 вольт, могут продаваться бухтами 30, 50 и 100 метров.

Естественно, что в работу может пойти не вся длина ленты, а лишь ее часть. Для этого предусмотрены специальные участки, в которых ленту можно делить на отрезки. По краям линии реза на ленте имеются контактные площадки для подключения отрезков через коннекторы или припаивание проводов.

Длина отрезков зависит от конструктивных особенностей, напряжения и количества светодиодов на погонный метр. На каждом отрезке светодиоды подключены последовательно, так как имеют рабочее напряжение около 3 вольт. Так, например, лента 12 вольт 60 диодов на метр будет иметь кратность реза 5 см, а точно такая же лента, но рассчитанная на 24 вольта, будет иметь кратность реза 10 см.


Линия разреза ленты


Зависимость шага реза от плотности кристаллов и их типа


Длинна намотки: 5м - лента 12В, 10м - лента 24В.

Светодиодная лента 220 вольт по этой же причине имеет кратность реза около метра.

Кроме длины намотки и кратности реза светодиодная лента может иметь различную ширину - от 6 мм, и толщину, зависящую от конструктивных особенностей и используемых кристаллов. На это стоит обращать внимание, выбирая ту или иную ленту для монтажа в специальный профиль при использовании в интерьере.

Тип кристалла

Тип кристалла, производитель кристалла. Важной технической характеристикой, является тип кристалла светодиодов ленты. От типа кристалла во многом зависит мощность и яркость, а также некоторые конструктивные особенности. При производстве лент распространены кристаллы типов 5050, 2835, 5630. Подробнее об особенностях этих и других типов вы можете прочитать в отдельной статье. Стоит отметить, что существуют кристаллы, используемые преимущественно в лентах, такие как 7020 и 8520 - для торцевых лент, или кристаллы, совмещающие несколько вариантов люминофора. Это позволяет при размещении в одном ряду менять цветовую температуру ленты или цвет свечения.

Количество диодов на метр и мощность

Количество диодов на метр и мощность. Количество светодиодов на метр или плотность светодиодов - одна из часто определяющих выбор той или иной ленты характеристик, которая говорит сама за себя. Встречаются ленты с количеством светодиодов на метр от 30 до 120 и более. От количества светодиодов на метр непосредственно зависит яркость и мощность светодиодной ленты. Чем выше плотность светодиодов, тем ровнее будет свечение.

Количество диодов на метр и тип кристалла - важный момент, который нужно учитывать при выборе ленты. Если вам нужна неяркая мягкая ровная подсветка, лучше отдавать предпочтение лентам с большим количеством менее производительных диодов: например, светодиодная лента 12 вольт 120 SMD2835 или 120 SMD5050 подойдет для этих целей больше, чем лента 12 вольт 60 SMD5630.


Лента 60SMD 2835 6Вт


Лента 60SMD 5050 14,4Вт


Лента 120SMD 2835 12Вт

Мощность светодиодной ленты - важная характеристика, влияющая на выбор источника питания для ленты и на ее подключение. Измеряется она в ваттах на погонный метр и может составлять от 4 до 30 Ватт. Например, лента 60SMD 5050 (60 кристаллов SMD5050) имеет мощность 14,4 Вт. на м. п., а лента 60SMD 3528 уже только 9 Вт.

Яркость или световой поток измеряется в люменах на погонный метр и определяет количество света, излучаемого лентой. Чем выше эта величина, тем больше яркость ленты.

Степень защиты светодиодной ленты

Степень защиты светодиодной ленты. Светодиодные ленты изготавливаются с различной степенью защиты от атмосферных и иных воздействий (степень защиты IP).

Лента с защитой IP20 может использоваться внутри сухих помещений: для интерьерной подсветки мебели, потолков, витрин, внутри профиля для светодиодной ленты. Применение в других условиях такой ленты не рекомендуется, либо необходима дополнительная защита от атмосферного воздействия и влаги.

Лента со степенью защиты IP67 надежно изолирована силиконом или гибким корпусом и может применяться на улице или во влажных помещениях практически без ограничений. Это так называемая влагозащищенная лента.


Лента со степенью защиты IP20. Без защиты.


Лента со степенью защиты IP44. Защита с одной стороны.


Лента со степенью защиты IP65. Защита с обоих сторон.

Также существуют ленты с другими промежуточными вариантами степени защиты, цена которых выше, чем у открытой ленты, но гораздо ниже, чем у ленты IP67. Предпочтение данным лентам стоит отдавать с учетом некоторых нюансов: для кухни не рекомендуется использование открытой ленты, но лента IP33 (тонкий слой силикона сверху, или нанолак) вполне допустима. Лента IP54 (силикон с наружной стороны) может использоваться на улице в местах, где нет прямого атмосферного воздействия. Ленты с защитой IP33 – IP54 можно использовать для наружной рекламы, если предполагается их использование внутри световых объемных букв или лайтбоксов.

При монтаже влагозащищенной ленты следует обращать внимание на соединения - им необходима дополнительная герметизация, либо для соединений нужно использовать специальные герметичные коннекторы.

Цвет ленты и цветовая температура

Цвет ленты и цветовая температура. Светодиодная лента, как и другие светодиодные источники света - Led-модули, пиксели различают по цвету свечения и по температуре белого свечения. Различают монохромные ленты или RGB-ленты, причем, и первые, и вторые могут иметь контроллеры, позволяющие управлять отдельными участками (обычно соответствуют кратности реза). Если лента многоцветная и простая (неуправляемая), то она имеет необходимое количество каналов для включения и диммирования того или иного цвета, но изменение происходит по всей длине ленты.

Встречаются ленты RGBW - сочетание RGB и белого, RGBWW - сочетание RGB, холодного белого и теплого белого, просто сочетание холодного и теплого белого свечения в одной ленте и другие. В основном данные ленты используются для светового оформления интерьера.

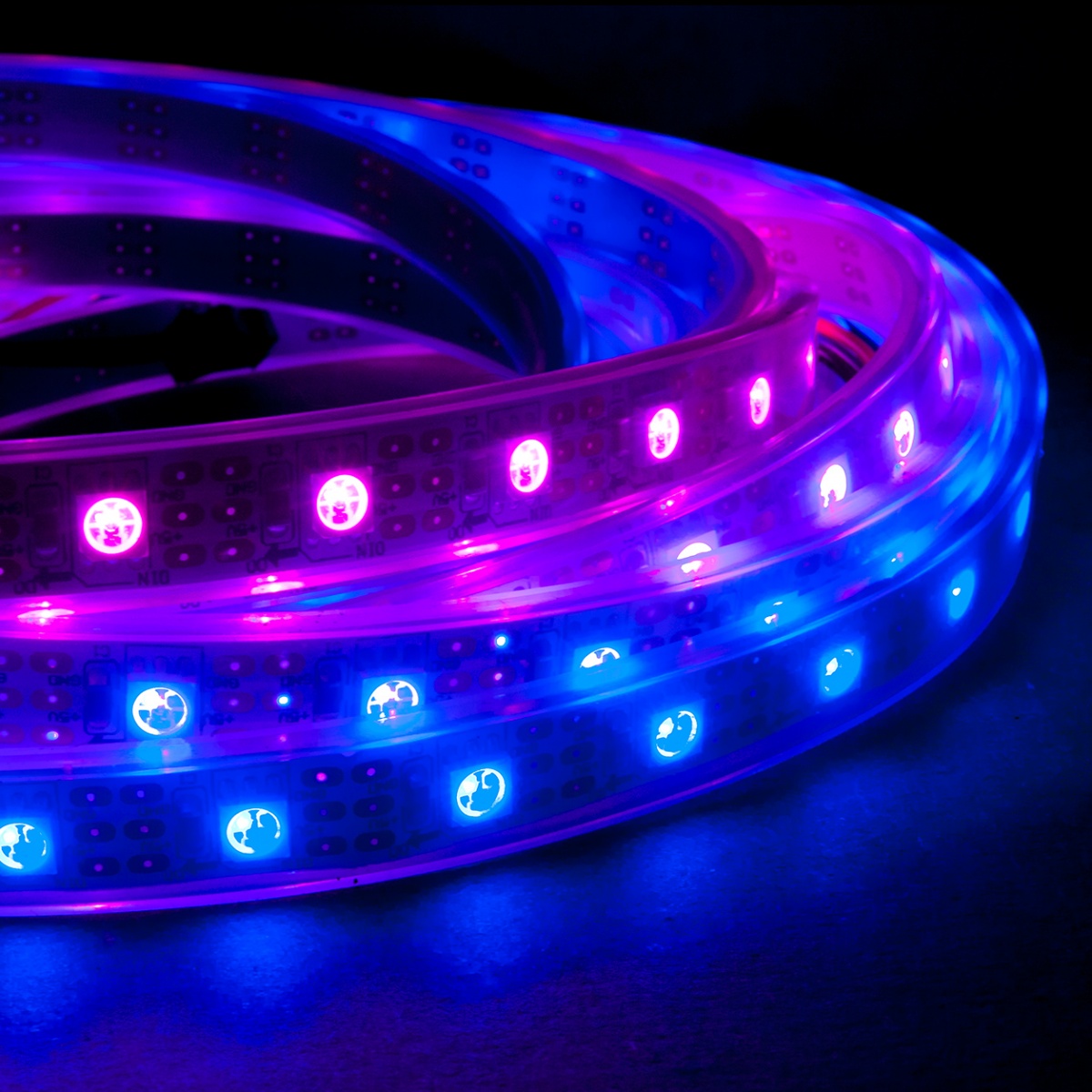

RGB-лента с адресным управлением DMX или SPI


Лента теплого белого свечения (warm white)


Лента холодного белого свечения (cool white)

Говоря о холодной или теплой температуре свечения, мы имеем ввиду оттенок белого света, зависящий от используемого люминофора в кристаллах ленты. Измеряется она в К (кельвины) и может варьироваться в диапазоне от 1 500 К - практически красный оттенок, до 12 500 К - практически ультрафиолет. Можно встретить определения warm white (теплый оттенок) - соответствует температуре 3 000 К, thrue white или natural white (натуральный белый) - соответствует температуре 4 500 К, или cool white (холодный белый) - соответствует температуре 6 500 К.

Ленты, как и другие светодиодные источники света, характеризуются по величине коэффициента CRI — это индекс цветопередачи, показывающий насколько точно передается цвет освещаемых предметов по сравнению с эталонным источником света (солнечный свет). Ленты с разным индексом могут иметь одинаковую цветовую температуру, но освещаемые ими предметы могут выглядеть по-разному. Чем выше данный коэффициент, тем точнее и лучше цветопередача. Объясняется это качеством используемых в производстве люминофоров. Нормальным показателем считается CRI больший или равный 80. Обычно производитель указывает данную характеристику. Если же этого нет, то перед вами скорее всего лента невысокого качества, цветопередача которой будет оставлять желать лучшего.


Простой опыт, показывающий смысл коэффициента CRI у двух источников одинакового свечения.


Источник света с высоким коэффициентом CRI. Спектр ровный на всех участках, без пробелов.


Источник света с низким коэффициентом CRI. Спектр такого света будет не полным, с пробелами.

Другие особенности

По конструктивному исполнению гибкие светодиодные ленты можно разделить на два типа - однослойные и двухслойные. В первом случае токопроводящие дорожки, как и контакты для подключения нанесены лишь с верхней стороны, во втором - контакты и дорожки есть с обоих сторон - с верхней и нижней. Считается, что второй вариант надежнее и менее подвержен повреждению при изгибе или монтаже, но это не совсем так. В конечном итоге надежность определяется качеством ленты и сечением токопроводящих дорожек.

Двухслойную ленту с контактами на нижней стороне при соединении с помощью пайки возможно подключать через основу, на которую производится монтаж, тем самым скрыв проводку. Также стоит обращать внимание на материал основы при монтаже ленты - монтаж двухслойной ленты на металлическую основу требует внимания из-за возможности короткого замыкания.

Кроме простой, лента может быть и для торцевой подсветки. В ней кристаллы расположены таким образом, что свечение происходит вбок. Такая лента используется в основном для подсветки витрин и шкафов. Раньше такие ленты, сделанные по технологии DIP, могли использоваться там, где было необходимо закрепить их на основании с изгибами, например, в маленьких и узких светодиодных буквах, где нет возможности использовать модули. Ленты для торцевой подсветки, изготовленные по технологии SMD для такой подсветки не предназначены. В местах изгиба SMD элементы могут потерять контакт, и лента выйдет из строя. Для таких случаев используется S-лента или лента-змейка, основа которой выполнена в виде зигзага, что позволяет закрепить ее на основании с изгибами, без нарушения конструктивной целостности.

Как и светодиодные модули, ленты могут быть выполнены в варианте с линзами и без, что обеспечивает различный угол свечения. В обычном варианте без линз угол свечения составляет 120 градусов, в варианте с линзами угол свечения может быть любым: как правило, это 160, 170 градусов.


Светодиодная лента с линзами


Светодиодная лента «змейка» или S-type.


Светодиодная лента для торцевой подсветки

Среди характеристик, указываемых производителем светодиодных лент, можно встретить и другие: BIN, kit, класс. .. Кратко расскажем о них.

BIN - характеристика светодиодных чипов, определяющая принадлежность чипов, используемых в данной ленте, к одной группе с минимальной погрешностью в свойствах. Дело в том, что при массовом производстве сложной продукции со многими параметрами, такой как светодиодные чипы - конечные свойства и характеристики могут значительно отличаться. Поэтому, производитель сортирует готовую продукцию по группам. Каждая группа в итоге имеет свой BIN.

В случае с лентой это говорит о том, что в ленте использованы светодиоды с одним BIN, значит с одним свечением. В этом есть смысл при покупке нескольких намоток лент: в случае со сходным BIN свечение данных лент будет одинаковым.

Kit - аналогичная характеристика, указывающая на принадлежность светодиодов к одной партии или группе.

Класс ленты (HI, LUX, Premium) говорит о том, что данные ленты производитель выделяет в отдельную категорию по качеству и характеристикам. Такие ленты стоят дороже, но во многих случаях эта разница оправданна.

Заключение

В заключении можно сказать, что выбор светодиодной ленты не так прост, как кажется на первый взгляд. Но, приложив небольшое усилие, в основных особенностях разобраться можно. Важно понимать, что для конкретной задачи есть наиболее подходящая светодиодная лента.

Правильный и качественный выбор трансформаторов для лент светодиодных 12 вольт

Сегодня светодиодные ленты используются практически повсеместно. Это может быть дизайн интерьера или тюнинг автомобиля, оформление загородного участка, витрина магазина или ресторанный зал. Светодиодная лента представляет собой устройство в виде гибкой печатной платы, на которую с помощью пайки крепятся светодиоды. Монтаж невероятно простой, ее можно прикрепить практически к любой поверхности, например, на лестницу или на подвесной потолок. Мощность светодиодной ленты составляет 12 или 24 вольта, питание происходит от сети, поэтому нужно приобрести источник питания для светодиодных лент 12 вольт.

В чем особенности светодиодов

С помощью светодиодных лент можно оформить любое помещение, однако, они не могут работать от розетки, напряжение в которой составляет 220 Вт. Если их подключить напрямую, то они могут просто сгореть. Поэтому для их работы необходим трансформатор. Галогенные светильники будут работать независимо от того, постоянный или переменный ток в сети. Светодиодным лентам подойдет только постоянный.

Именно поэтому для них нужно дополнительное оборудование – трансформаторы, которые на выходе дают постоянный ток, и понижают напряжение до 12 вольт. В таком случае светодиодные светильники будут иметь оптимальное качество света. Кроме того, потребуется стабилизатор, который исключит периодическое мигание.

Трансформаторы для светодиодных лент

Современные приборы, которые предназначены для светодиодного оборудования, делятся на несколько типов. Выбирают их исходя из ряда параметров. В первую очередь, нужно определиться с тем, где будут установлены светодиоды. Несмотря на то, что многие трансформаторы имеют высокую степень защиты, устанавливать их помещения, где постоянно высокий уровень влажности, не стоит.

Выбор источника питания для светодиодных лент

Светодиодные ленты, которые продаются в современных магазинах, имеют разные параметры. Некоторые из них подходят для работы от сети в 220 Вт. Но далеко не все ленты можно подключить к розетке. Часть из них требуют напряжения в 12 или 24 вольт. Именно для этого и нужны трансформаторы, которые подходят для электронных лент 12 вольт. Этот прибор позволяет обеспечить устройство переменным током, что продлит его срок эксплуатации.

Выбирая источник питания, следует обратить внимание на ряд факторов:

  • Качество гидроизоляции;
  • Напряжение, на которое рассчитан прибор;
  • Мощность устройства.

Если приобретается лента, мощность которой составляет 24 вольт, то использовать трансформатор, рассчитанный на 12 В., уже не получится. Большое значение имеет и тип помещения, в котором его планируется установить. Если воздух в помещении сухой, то можно использовать трансформатор с обычным адаптером. Однако если лента будет установлена на улице, то следует выбрать прибор, который имеет качественную защиту от влаги.

Приобретая трансформатор, следует внимательно изучить инструкцию, которая к нему прилагается. Там же указывается схема монтажа. Если выбрать универсальный трансформатор, то это позволит регулировать яркость освещения.

Сегодня можно подобрать трансформаторы, которые полностью соответствуют условиям эксплуатации.

  • Если светодиодная лента будет устанавливаться на улице, то нужно выбирать приборы, которые имеют определенную степень защиты.
  • Такие трансформаторы должны соответствовать уровню защиты IP 67;
  • Конструкция позволяет предупредить попадание пыли;
  • Выдерживают воздействие влаги;
  • Риск короткого замыкания минимален;
  • Трансформаторы имеют мощность от 1 до 800 Вт;
  • Правильно подобранный прибор обеспечит оптимальные условия эксплуатации.

С учетом характеристик трансформаторы можно разделить на два типа:

  1. Герметичные трансформаторы имеют максимальный уровень защиты, на них не оказывают воздействие влага и пыль. Этот вид оборудования можно использовать в помещении или на улице.
  2. Особенность негерметичных светодиодных трансформаторов в том, что они также имеют защиту на случай короткого замыкания, но подходят только для использования в помещении. В конструкцию этого типа приборов входит вентилятор, который обеспечивает охлаждение.

Прежде чем приобретать блок питания, который необходим для работы светодиодной ленты, нужно прочитать инструкцию. В ней есть характеристики прибора. Если вы покупаете устройство, которое предназначено для квартиры или загородного дома, то стоит обратить на светодиодные подвески, имеющие пластиковый или металлический корпус. В том случае, если планируется установка на улице, то корпус блока питания должен быть герметичным и устойчивым к воздействию пыли и влаги.

Кроме того, можно выделить основные виды трансформаторов:

  • Герметичные имеют мощность от 20 до 300 Ватт;
  • Они могут быть в металлическом корпусе с вентилятором или без него;
  • К бюджетным относятся трансформаторы в корпусе из пластика. Мощность их минимальна, они подходят для коротких светодиодных лент.

Как рассчитать мощность трансформатора

Для того чтобы определиться с тем, какая мощность трансформатора необходима, нужно внимательно изучить информацию, указанную на упаковке. Мощность ленты рассчитывается исходя из ее метража. Предположим, что длина трех катушек составляет 15 метров. Мощность всей ленты будет составлять 9,6 Ватт из расчета на 1 метр. В сумме 15 метров ленты будут потреблять 144 Ватт. Теперь нужно умножить 144 на 1,3 (коэффициент) и получится, что для того, чтобы лента работала, необходима минимальная мощность в 187,2 Ватт.

Немаловажен и тот фактор, что для определения условий эксплуатации, при установке в помещении, подойдет трансформатор A -240 W -12 V . В том случае, если вы планируете использовать ленту, например, в ландшафтном дизайне, то потребуется не менее трех трансформаторов, мощность которых около 75 Ватт. Это может быть марка A -75 W -12 V WP .

Особенности установки трансформатора

Установку трансформатора выполняют согласно структурной схеме, которая прилагается к светодиодным лентам. Как правило, их нарезают группами, в которых присутствует три светодиода. В конструкцию входит токоограничивающий резистор. Однако в некоторых случаях в одном участке может быть 5-10 штук.

Место нарезки обозначается группами контактов с двух сторон. Подключение выполняется параллельно группам. Где именно будет установлен трансформатор, не имеет значения. Однако большое значение имеет полярность + и -. Обратите внимание, что напряжение блока питания не должно быть более, чем 12 вольт.

Многие допускают ошибку, используя трансформаторы, рассчитанные для ламп галогенного типа. Несмотря на то, что они также понижают напряжение до 12 вольт, разница между ними существенная. Дело в том, что на выходе они используют переменный ток, а для работы светодиодных лент нужен постоянный.

На что обратить внимание при выборе

Сегодня существует огромный выбор источников питания, которые подходят для светодиодных лент. Важным критерием является то, какой подойдет именно вам.

  • Трансформатор должен иметь систему, которая обеспечивает плавный пуск. Это позволит увеличить срок эксплуатации ленты;
  • Прибор не должен иметь меньшую номинальную мощность, чем мощность светодиодной ленты. Стоит позаботиться о том, чтобы у трансформатора было 20% мощности в запасе;
  • Выбирайте место установки прибора так, чтобы в случае необходимости, до него было легко добраться. Если установить его в тесном помещении, то он будет нагреваться, что приведет к тому, что он сломается;
  • Важна степень защиты трансформатора;
  • Как мы уже говорили, трансформаторы могут быть герметичными и негерметичными, в соответствии с этим, определяется место установки;
  • Герметичные блоки питания, которые имеют степень защиты IP 67, можно установить в ванных помещениях, в саунах, а также на улице. Этой степени защиты достаточно для того, чтобы избежать вероятности короткого замыкания, перегрузку, перегрев, а также прибор не боится перепадов напряжение в сети;
  • Негерметичные блоки питания подходят для установки в сухих и проветриваемых помещениях, со степенью защиты IP 20.

Как выбрать источник питания светодиодной ленты

Для того чтобы лента работала, ее запитывают на источник питания, который имеет постоянный ток 12 вольт. Существует несколько типов данных приборов:

  • Влагозащищенные, которые относятся к типу IP 67;
  • Открытые, имеющие степень защиты, от негативного воздействия IP 20.

Напряжение их может быть от 12 до 24 вольт. Для того чтобы определить, какой из них подойдет именно вам, следует определиться с суммарной мощностью ленты. Обратите внимание на маркировку, которая наносится на катушку. О мощности ленты делают выводы, исходя из количества диодов на метр.

Лента 3528 SMD LED может иметь от 60 до 240 диодов на метр. Мощность этого устройства может составлять от 4,8 до 19,2 Вт/метр. Если длина ленты составляет 5 метров, то для ее работы потребуется трансформатор на 24 вольт. Трансформатор должен иметь определенный запас мощности.

Как подключается светодиодная лампа

Наиболее популярными являются светодиоды, которые с маркировками MR 16, MR 11. Эти устройства имеют качественное освещение. Для их работы подходят практически любые блоки питание, которые имеют напряжение в 12 вольт. Если вы планируете использовать катушечные трансформаторы, то здесь проблем не возникает, однако, коль приобрели электронный катушечный прибор, то для того яркого освещения, нужно выполнить некоторые условия.

Особенность электронных трансформаторов в том, что для их работы нужна определенная нагрузка, чего добиться не так просто. Дело в том, что мощность светодиодов небольшая. Приходится добавлять дополнительные осветительные приборы.

Наиболее популярными на сегодняшний день являются трансформаторы электронного типа. Какие марки, как Bioledex , Relco разработаны именно для светодиодных лент, они подходят для эксплуатации в разных условиях, и помещениях.

Грамотно подобранный трансформатор обеспечивает длительный срок эксплуатации светодиодных лент. Это бывает важно, если лента используется при создании уличной рекламы. Одним из важных критериев выбора является качество прибора. Это позволит избежать неприятной ситуации, когда трансформатор неожиданно вышел из строя и лента гаснет.

Если отрезки ленты менее 5 метров, то допускается подключение последовательным методом. В том случае, если лента имеет большую длину, то потребуется проводка. Кроме того, делают отвод от кабеля. Максимальная токопроводность дорожек устройства составляет максимум 2 А, поэтому такой способ монтажа предпочтительнее.

В том случае, если источник питания находится на большом расстоянии от ленты, то на выходе может упасть напряжение. Поэтому провода подбирают так, чтобы они были одинаковыми в длину. Это может быть, например, «ПВС», который имеет сечение от 0,75 до 2,5 мм2.

Перед началом монтажа измеряют напряжение экспериментальным путем, для этого следует подключить элементы электрической цепи. Пренебрегать этим не стоит. Некоторые ленты могут иметь разное напряжение, что в итоге будет сказываться на яркости. В том случае, если будет подключаться вся катушка, то ленту запитывают с двух концов, это обеспечит равномерное свечение диодов.

Итак, качество работы светодиодной ленты, а также ее срок эксплуатации зависит от многих факторов. В первую очередь от выбора специального трансформатора.

Светодиодная лента 12в или 24в

Самыми распространенными светодиодными лентами являются модели на 12 вольт.

Однако помимо них, существуют также и 24-х вольтовые разновидности. Какие из них лучше, ярче и где следует применять ту или иную подсветку?

Давайте рассмотрим оба варианта и обоснуем преимущества использования 12V в одном случае и 24V в другом, а вы уже самостоятельно сделаете осознанный выбор согласно этим рекомендациям.

Led лента на 12В – преимущества

Самое главное преимущество двенадцативольтовых лент – это доступность данного напряжения. Подавляющее большинство аккумуляторных батарей выдают именно 12 вольт.

Это напряжение можно встретить в автомобилях, мотоциклах, в компьютерных системных блоках.

Специализированные понижающие блоки питания, также идут в первую очередь на 12 вольт.

Чтобы найти другое напряжение, нужно будет еще постараться. Именно исходя из этой доступности, сфера применения и ассортимент Led лент на 12 вольт гораздо шире, чем всех остальных.

Такими видами делают подсветку в автомобилях, встраивают в портативные лайтбоксы, рекламные вывески, временно подсвечивают дорожные знаки и т.д.

Там, где ленту можно подключить только от аккумулятора, в виду отсутствия переменного напряжения 220В, всегда выбирают 12-вольтовые источники света.

Второе преимущество – кратность резки. Если вы хоть раз сталкивались с правилами работы со светодиодной лентой, то наверняка знаете, что ее нельзя просто так отрезать в любом месте.

Для этого на подложке указываются специальные маркеры.

Так вот, у лент на 12V такая кратность в среднем составляет всего 3 светодиода.

Длина данного участка зависит от мощности подсветки и колеблется от 2,5см до 5см.

В редких случаях можно найти модели и с кратностью до 1см!

Представляете, насколько это удобнее в монтаже. Вам не придется ломать голову по поводу того, куда же запрятать лишние хвосты, которые никак не вписываются в длину ваших световых линий на потолке.

Третий плюс – безопасность. Никто не будет отрицать, что 12в это безопаснее, чем 24в. Такое низкое напряжение ничего с вами не сделает, даже если вы случайно дотронетесь до проводов или контактов на ленте мокрыми руками.

Так что в тех местах, где до ленты могут дотянуться ваши дети, применяйте только 12 вольт. Хотя это никак не отменяет необходимость изоляции всех оголенных токоведущих частей подсветки.

Но не все так радужно с Led лентой на 12V, есть у нее и недостатки. Главный из них – большие токи.

В первую очередь из-за них наблюдается большая потеря напряжения в дорожках, а отсюда и проблемы при организации подсветки даже на относительно небольших расстояниях.

Например, по всему периметру или фасаду дома.

Поэтому такие ленты и ограничены в основном внутрикомнатным домашним применением.

Led лента на 24 вольт

Здесь главное преимущество – это ток, то есть то, что было недостатком у ранее рассмотренной модели.

У 24-х вольтовой при одинаковой мощности, потребляемый ток будет в два раза меньше. Что это дает на практике?

Во-первых, вы сможете подключить всю подсветку проводами в два раза тоньше.

Вместо медного кабеля сечением 1,5мм2, хватит всего лишь 0,75мм2. Из-за меньшего тока вдвое уменьшатся и потери. А значит и подсветку можно сделать гораздо длиннее.

Так, стандартный отрезок для подключения светодиодной ленты на 12В равняется 5 метрам.

После чего, до следующего участка в 5 метров вы должны протянуть отдельное питание, и подключить его параллельно.

Нельзя ленту последовательно наращивать свыше этого расстояния.

У лент на 24V такой отрезок вдвое больше – 10 метров.

Фактически, двумя “кусками” можно осветить весь потолок в комнате по окружности.

Из-за меньших потерь улучшается равномерность яркости свечения. Что это означает? Не путайте, это не говорит о том, что при одинаковых параметрах лента 24В будет светить ярче.

У моделей на 12V часто можно встретить картинку, когда начало ленты светится достаточно хорошо, а вот ее конец более тускло. Связано это с падением напряжения.

Замер напряжения в начале и конце светодиодной ленты

Чтобы этого избежать, советуют питание подавать не только в начало дорожек, но и на их конец. А это опять означает протяжку дополнительного медного кабеля вдоль всей подсветки и лишние затраты.

Двадцатичетырехвольтовые экземпляры страдают этим недостатком в меньшей степени.

Подключение через контроллер

Еще одно преимущество, о котором мало кто задумывается – более эффективное использование контроллеров и диммеров.

Они все имеют ограничение по току на каждый канал. При большой нагрузке и протяженности в 15-20 метров, для 12v лент приходится встраивать в цепь усилители сигнала, значительно усложняя схему.

Контроллер, как правило, рассчитан на одинаковую работу как от напряжения 12в, так и 24в.

Но в виду того, что ток при 24В в два раза меньше, то один и тот же контроллер или диммер, сможет управлять подсветкой в два раза большей по мощности!

Исходя из практических случаев использования можно констатировать, что светодиодная лента на 24 вольт более надежна, чем на 12В.

Объясняется это вовсе не какими-то улучшенными параметрами. Они здесь не причем.

Все дело в том, что данные виды поставляются чаще всего нормальными, хорошо зарекомендовавшими себя производителями.

У более бюджетных поставщиков их либо нет в наличии, либо эта линейка ограничена всего одним, двумя экземплярами.

Любопытный пользователь задастся вопросом, а что насчет 36 или 48 вольт? Ведь здесь токи будут еще меньше, а значит выгода и преимущества должны возрасти многократно.

Все вроде верно, однако:

  • во-первых, такое напряжение при стечении неблагоприятных обстоятельств уже может быть опасно для человека
  • во-вторых, неудобна очень большая кратность резки (до 20см!)

Поэтому такие модели и не получили широкого распространения в быту.

Напряжение 24 В встречается в повседневной жизни довольно редко, соответственно ассортимент лент и сфера их применения не так обширна.

Плюс опять же не забывайте про кратность резки. Здесь она достигает 6-7 светодиодов. Что означает наличие “хвоста” длиной почти в 10см.

Не везде можно спрятать такой лишний отрезок освещения. Он обязательно будет выделяться среди остальных дорожек.

Особенно такая подсветка и более яркий один из углов будут раздражать при потолочном освещении.

Еще одна неприятность случается при выходе из строя какого-то светодиода. В этом случае перестает работать весь кратный участок подсветки.

То есть, на 24V модели у вас перестанет светить кусок в 10см. Не очень приятно пользоваться таким освещением, не правда ли?

Правила выбора

Так какую все-таки светодиодную ленту выбрать – 12 или 24В? Подведя итог вышесказанному, можно вывести три правила.

12V хороша:

1Если у вас освещение небольшой площади и протяженности. 2Если у вас нет рядом 220V и подсветка будет запитываться только от аккумулятора. 3Безопасность ваше все.

24V хороша:

1Когда речь идет о том, чтобы светодиодной лентой сделать не просто подсветку, а именно основное освещение и полностью избавиться от лампочек или люстры.

Широкие, многорядные, ультра яркие Led ленты существуют преимущественно на 24 вольта.

2Когда вам нужно осветить что-либо на больших расстояниях от 15 метров и более. 3Когда от одного контроллера или диммера требуется подключить максимально возможную мощность.

Обзор светодиодных лент 12 вольт. Виды светодиодных лент

Светодиодная лента – это гибкий источник света, состоящий из подложки, на которую нанесены токопроводящие дорожки и светодиоды. Подложка ленты бывает белая или коричневая, реже – черная. Эти цвета наиболее соответствуют цветам поверхности, на которую их устанавливают.Существуют светодиодные ленты, работающие от напряжения 220В или 12В (реже – 24В). Для подключения лент с рабочим напряжением 220В используют специальный кабель, стабилизирующий напряжение сети 220В. Для подключения низковольтных лент необходимо использовать трансформатор напряжения сети 220В в необходимое напряжение для работы ленты.

Светодиодная лента - типы светодиодов

В данном обзоре рассмотрим подробнее светодиодные ленты 12В, наибольшее распространение получили ленты на основе светодиодов SMD3528 и SMD5050. Цифры указывают на размер светодиода в миллиметрах. SMD диоды характеризуются компактностью, надежностью и длительным сроком эксплуатации. Угол свечения таких светодиодов 120 градусов.Светодиоды SMD5050 более яркие и мощные, чем светодиоды SMD3528. Они состоят из трех кристаллов – красного, зеленого и синего, которые, смешиваясь, создают многообразную палитру цветов и оттенков свечения ленты. Таким образом, led лента smd5050 может быть одноцветной или многоцветной (RGB).

Для регулирования цвета многоцветной LED подсветки используют RGB контроллеры.


Плотность расположения светодиодов

Основной характеристикой светодиодных лент является плотность расположения светодиодов на один метр ленты.Для светодиодных лент SMD 3528 стандартная плотность – 60 светодиодов на метр, для SMD5050 – 30 диодов на метр. Ленты с удвоенным количеством светодиодов мощнее, дают более равномерное свечение. Такие ленты могут нагреваться при работе, поэтому при монтаже ленты следует обеспечить теплоотвод, например, установить ленту на алюминиевый профиль.

С обратной стороны, как правило, ленты оснащены двусторонним скотчем 3М, что упрощает их монтаж на поверхности.Светодиодные ленты можно разрезать на отрезки (с сохранением их работоспособности) в обозначенных местах, так кратность резки ленты SMD3528 60 диодов на метр составляет 3 светодиода (5 см). Указанное свойство очень удобно при монтаже ленты на мебель, полки и другие поверхности небольших размеров.

Степень влагозащиты светодиодной ленты

Светодиодные ленты отличаются по уровню защиты от влаги и механических воздействий. Данная характеристика обозначается двумя цифрами, первая – уровень защиты от твердых частиц, вторая – уровень защиты от попадания воды. Чем выше значения указанных цифр, тем выше степень защиты ленты от внешних воздействий.

Виды свеодиодных лент с различным уровнем герметизации:

  • Ленты светодиодные негерметичные (открытые) имеют степень зашиты IP20, светодиоды в таких лентах не защищены от влаги. Используют негерметичные ленты в сухих помещениях, например для подсветки потолков, карнизов, полок.
  • Герметичные светодиодные ленты с защитой IP65 со стороны светодиодов силиконом, который защищает светодиоды от влаги, ленты такого типа можно использовать в помещениях с повышенным уровнем влажности – в ванных комнатах, на верандах, на кухне.
  • Светодиодные ленты с наивысшей степенью защиты IP67 представляют собой ленту, помещенную в силиконовый (ПВХ) чехол, который обеспечивает двустороннюю защиту ленты от влаги и механических воздействий. Такую ленту можно применять во влажных помещениях и на улице.

Выпускаются светодиодные ленты 12В в катушках по 5 метров.

Как выбрать светодиодную ленту?

Во-первых, необходимо выбрать нужный дизайн и определиться, какого эффекта хотите достичь. Должен свет быть приглушенным или ярким, будет это декоративное освещение или же основной свет в помещении. В зависимости от пожеланий выбирайте более мощные ленты на светодиодах SMD5630, SMD5050 или менее мощные ленты с диодами SMD3528. Во-вторых, свет не должен резать глаза, поэтому оптимальным решением будет направить свет от ленты в стену или потолок. Так вы добьетесь приятной для глаз заливающей стену или потолок подсветки. Если нет возможности так расположить ленту, используйте алюминиевый профиль с рассеивателем, который поможет добиться равномерного свечения. Также профиль выполнит функцию теплоотвода и не даст светодиодам перегреваться.

Далее следует определить, есть ли возможность попадания воды и влаги на ленту, если да, то выбираете герметичную ленту, если подсветка будет установлена в сухом помещении, подойдет негерметичная лента.Следующий шаг – выбор блока питания. Выбор блока осуществляется по двум основным параметрам: выходное напряжение (12В или 24В) и мощность. Вычислить необходимую мощность нетрудно, надо потребляемую одним метром ленты мощность умножить на количество подключаемой ленты.

Рекомендуется брать блок с небольшим запасом мощности (15-20%), чтобы обеспечить надежную работу подсветки.

В зависимости от места установки блока выбираете герметичный или негерметичный блок соответствующей мощности.Если вы устанавливаете RGB подсветку, кроме ленты и блока питания 12В, Вам понадобится устройство для управления светодиодной подсветкой – RGB контроллер. Если дизайнерская идея подразумевает возможность регулирования уровня освещенности одноцветной подсветки, используйте светодиодный диммер.После того как у вас есть проект подсветки и все комплектующие для подсветки, можно приступить к монтажу. Если возникла необходимость соединять отрезки лент, их можно спаивать между собой или использовать коннекторы для светодиодной ленты.

 Основные моменты при монтаже светодиодной подсветки:

  • перед монтажом ленты убедитесь, что на ней нет повреждений;
  • внимательно и без ошибок  подключить полярность – к блоку питания к соответствующим разъемам «+» и «-» присоединяем провода от светодиодной ленты, RGB ленту подключают к контроллеру, на ленте используется общий «плюс» и три «минуса» на каждый цвет, промаркированные соответственно, их подключают к соответствующим разъемам на контроллере;
  • если подключаете более 5 метров, рекомендуется использовать параллельный способ подключения, чтобы избежать затухания и неравномерной нагрузки;
  • выбрать блок питания, превышающий на 15-20% общую мощность подключаемой led ленты;
  • при монтаже на токопроводящую поверхность, необходимо сделать токоизоляцию между поверхностью и лентой.

Схемы подключения светодиодной ленты

На рисунке изображена параллельная схема подключения и схема подключения с двумя блоками питания.

































Ниже изображены схемы подключения одной и нескольких RGB лент. Когда мощности контроллера недостаточно для работы ленты, используют RGB усилитель.





Аксессуары для светодиодных лент

- все, что вам нужно для следующего проекта светодиодных лент

Установка гибкой светодиодной ленты не должна быть сложной задачей, упростите ее с помощью аксессуаров для светодиодных лент LEDSupply!

Светодиодные ленты

являются наиболее популярным самостоятельным вариантом для многих жилых помещений. Дискретные самоклеящиеся полосы легко и безопасно использовать для освещения шкафов, бухт и различных акцентных светильников, которые стали популярными в связи с постоянным развитием технологии светодиодных лент. Самое приятное ... есть широкий ассортимент аксессуаров, которые делают светодиодные ленты на 12 В удобными в использовании и упрощают установку!

Светодиодные ленты

В первую очередь важно ознакомиться с вариантами светодиодных лент и всеми основами их использования. LEDSupply предлагает светодиодные ленты для внутреннего и наружного использования различных оттенков белого, цвета или даже полосы с эффектом изменения цвета (также известные как полосы RGB). Наша последняя статья в блоге предлагает отличное введение в светодиодные ленты 12 В, которые являются отличной отправной точкой для любого новичка в мире светодиодных лент.

Как подключить

Для правильной работы гибких лент

LEDSupply требуется 12 В постоянного тока. Для домашнего использования требуется источник питания 12 В. Существуют подключаемые адаптеры питания светодиодных фонарей или трансформаторы на 12 В, которые напрямую подключаются к электросети переменного тока в быту. Узнайте, как запитать светодиодные ленты прямо здесь.

Регулировка яркости и управление светодиодными лентами

Как и в случае с большинством источников света, пользователи хотят контролировать свой свет. Светодиодные ленты позволяют регулировать яркость и регулировать яркость разными способами.Наиболее распространенный вариант - использование встроенного регулятора яркости. Диммеры для светодиодных лент на 12 В используют выход в режиме ШИМ для изменения света, исходящего от ленты. Для полосовых ламп RGB требуется 3-канальный контроллер, который помогает смешивать разные цвета, придавая им эффект изменения цвета, который многие хотят для акцентного освещения.

Светодиодные контроллеры

Wi-Fi становятся самым популярным способом затемнения светодиодных лент, поскольку они дают вам возможность управлять прямо со смартфона или голосового помощника. Эти диммеры обладают множеством функций и являются лучшим вариантом, если вы управляете несколькими источниками света по всему дому.Контроллеры Wi-Fi Smart доступны в одноцветном или цветовом исполнении.

Если в вашем доме есть диммер с обычным диммером для жилых помещений, вам может понадобиться блок питания для светодиодов с регулируемой яркостью.

Светодиодная лента с выключателем

Добавить выключатель к светодиодной ленте легко с помощью тумблера для светодиодной ленты. Так же, как большинство людей хотят управлять своим светом, включение и выключение этого света с помощью простого переключателя является обязательным для многих проектов, как больших, так и малых.Тумблер соответствует 12-дюймовому кабелю с вилками и розетками 2,1 мм, который идеально подходит для использования с полосками 12 В и подключаемым адаптером питания.

Для использования просто подключите блок питания к гнезду кабеля и подключите противоположный конец к полосе. Так же у вас есть светодиодная полоса с переключателем, которую можно включать и выключать в любое время.

Аксессуары для соединителей для светодиодных лент

Практически в каждом проекте светодиодной ленты возникает необходимость соединять светодиодные ленты вместе. Наиболее распространенные подключения светодиодной ленты:

Сквозной: Вытяните световую полосу немного дальше, вставив соединитель полоса-полоска без зазора

или

Разъем между светодиодной лентой и проводом: Подключите полоску к проводу, чтобы пройти на расстояние, на котором свет не нужен, а затем подключите к следующей части полосы света. Например, если вы работаете при освещении шкафа и у вас есть небольшой перерыв в шкафах, где стоит плита, но затем вам нужно продолжить работу светодиодных лент с другой стороны.

Эти типы соединений легко выполняются с помощью соединителей для светодиодных лент EZ с защелкиванием. Разъемы для светодиодных лент работают с многожильным проводом калибра 20-22 и имеют 2-контактные разъемы для одноцветных лент или 4-контактные разъемы для светодиодных лент для лент RGB. Следуйте этому полному руководству о том, как использовать их в своем проекте.

Разветвители на светодиодные ленты

Вы когда-нибудь задумывались, как подключить несколько лент к одному источнику питания? Вот где разветвители светодиодных лент чрезвычайно полезны. Разветвители обычно называют Y-разветвителями или Y-кабелями из-за их способности разделяться в двух разных направлениях.

Разветвители для светодиодных лент

бывают двух-, трех- или четырехполюсными, что позволяет без проблем подключить до 4-х полосок к одному адаптеру питания! Это очень удобно при прокладывании лент в двух разных направлениях или параллельном прокладывании светодиодных лент.

LEDSupply предлагает 4-контактные разветвители RGB и одноцветные разветвительные кабели для светодиодов. Для получения дополнительной информации об использовании светодиодных разветвителей для выполнения ваших светодиодных лент прочтите это полезное руководство.

Перемычки для светодиодной ленты - удлинитель светодиодной ленты

Ленточные перемычки - это в основном удлинительные кабели для светодиодных лент. Перемычки могут прыгать между полосами, но их основное назначение - создать промежуток между источником питания светодиодов и началом пробега полосы. Как и другие аксессуары для лент, соединительные кабели выпускаются как в одноцветных вариантах, так и в вариантах светодиодных лент RGB.

Для одноцветных светодиодных лент требуется 2-контактный удлинительный светодиодный кабель. Сами кабели заканчиваются с обоих концов общим 2.Адаптеры для цилиндрических заглушек размером 1 мм, которые используются со всеми одноцветными лентами и контроллерами диммирования. Перемычки имеют на старте гнездовой разъем 2,1 мм, который легко подключается к адаптеру питания 12 В. На противоположном конце есть штекерный разъем 2,1 мм, который подключается непосредственно к полосе света.

Одноцветные перемычки бывают 1 метр (3,28 фута), 2 метра (6,56 фута) и 3 метра (9,84 фута).

Для работы лент

RGB требуется 4-контактная перемычка для удлинительного кабеля RGB. Полосы RGB имеют 4-контактный дизайн, который уникален для полос с изменяющимся цветом.Перемычки RGB оснащены тем же 4-контактным адаптером, который обеспечивает беспроблемное соединение. Перемычки RGB поставляются с 4-контактным штыревым адаптером для подключения между 4-контактными гнездовыми разъемами, а затем для подключения к следующему запуску лент RGB.

Световые перемычки

RGB предлагаются длиной 30 см, 50 см, 1 метр, 2 метра, 3 метра, 5 метров и 10 метров.

Перемычки

для светодиодных лент лучше всего использовать в качестве удлинительных кабелей от источника питания светодиодов до самих светодиодных лент. Их также можно использовать для прыжков между двумя барабанами светодиодных лент, просто убедитесь, что вы не превышаете максимальную длину полосы прокрутки.Они наиболее полезны для работы рука об руку со светодиодными ленточными разветвителями, поскольку вам может потребоваться подключить удлинитель от исходного источника питания к одному из других участков ленточных светильников. Это удобно для прокладки параллельных линий светодиодных лент на более длинных отрезках.

Провод для светодиодной ленты

Перемычки для светодиодных лент

полезны, но они бывают только определенной длины, что может не подойти для всех, поскольку каждый проект светодиодной ленты уникален. В таких ситуациях вам необходимо разрезать светодиодные ленты и установить специальные «перемычки» с проводом для светодиодной подсветки между отдельными участками. Вместо того, чтобы прокладывать отдельные провода, проще всего использовать параллельные соединенные провода, чтобы сделать установку аккуратной.

LEDSupply предлагает многожильный провод 22 калибра с параллельным соединением только для этого типа корпуса:

Двухжильный провод - Многожильный провод 22 калибра для одноцветных лент. Этот красно-черный соединительный провод позволяет легко провести одиночный проход между полосовыми лампами. Они без проблем работают с 2-контактной светодиодной лентой для подключения разъемов.

4-жильный провод для светодиодов - Многожильный провод 22 калибра для светодиодных лент RGB.4 параллельных соединенных провода служат для соединения между полосками RGB и идеально подходят для подключения 4-контактных светодиодных лент к разъемам.

Силовой провод со светодиодной лентой очень удобен во многих ситуациях, каждый провод имеет цветовую маркировку, поэтому их легко держать прямыми и не путать соединения.

При работе с проводом иногда бывает два провода, которые нужно соединить вместе. Это можно сделать с помощью обычных гаек для проводов, гаек рычагов или изоленты. Мы предлагаем простой стыковой соединитель, который отлично работает и имеет чистый, цельный вид, как показано ниже.Используйте эти соединители для проводов в любом месте, где необходимо выполнить соединение между проводами.

Еще один удобный соединитель для проводов - это Т-образный отвод для сращивания проводов. Это позволяет очень просто соединить новые параллельные провода для отдельного участка. Соединители работают с проводом 20-24 AWG, и изоляцию не нужно снимать!

Связать все вместе

Я только что перечислил множество различных аксессуаров, которые, надеюсь, не запутали вас на пути к настройке собственного светодиодного ленточного освещения.Если вы чувствуете себя подавленным, следуйте инструкциям ниже, и вы будете на правильном пути к успеху:

  1. Ознакомьтесь со светодиодными лентами. «7 советов и приемов для светодиодных лент на 12 В» - отличное место для начала.
  2. Узнайте, какой длины должны быть ваши полоски и сколько вы будете бегать.
  3. Найдите идеальное место для блока питания и расстояние до каждого участка светодиодной ленты
  4. И, наконец, найдите светодиодные ленты и аксессуары, которые сделают это самым простым и разумным способом!

Светодиодная лента (12 В) с классом водонепроницаемости IP65

Плотность светодиода: Стандартный (SD) = 30 светодиодов / м, высокий (HD) = 60 светодиодов / м2 Цвета: RGB, Цвета, УФ и белый (3000K / 4000K / 6000K)
Люмен: SD 540 / M / HD 1080 / M Мощность: 12 В постоянного тока
Мощность: SD 7.2 Вт / м / HD 14,4 Вт / м Монтаж: Двусторонняя лента 3M или зажимы
Режущий стол: Каждые 3 светодиода (SD 4 ", HD 2") Нестандартная длина: Продается с шагом 3 фута до 5 м
Размер: Ширина 10 мм, высота 2 мм Соединение: Штекер 2,1 мм (полный рулон) или 6-дюймовые провода

Наши водонепроницаемые светодиодные ленты со степенью защиты IP65 идеально подходят для профессионалов в области освещения, а также для домовладельцев, которые стремятся сделать все сами. Они просты в использовании, что позволяет установить их самостоятельно даже с минимальными знаниями в области электрики. Полоски можно быстро обрезать до нужного размера, и они поставляются с двусторонней липкой лентой 3M, что упрощает установку. Они должны быть запитаны от постоянного напряжения 12 В постоянного тока. Если вы предпочитаете светодиодные ленты без силиконового покрытия, вариант без водонепроницаемости можно найти здесь.

Плотность

Плотность Кол-во светодиодов люмен Мощность Стол для резки Максимальный пробег
M Катушка Ft M M Катушка
Стандартный (SD) 30 150 180 540 7.2Вт 27 Вт 4 " 2 барабана
Высокий (HD) 60 300 360 1080 14,4 Вт 40 Вт 2 " 1 катушка

Плотность светодиода измеряется на метр. Чем больше светодиодов на длину, тем лучше качество и яркость света. Пожалуйста, смотрите таблицу справа для получения более подробной информации.

Светодиодная лента стандартной плотности = 30 светодиодов на метр

Светодиодная лента высокой плотности = 60 светодиодов на метр

Цвета

Мы предлагаем эти светодиодные ленты в RGB-подсветке с изменяющимся цветом.Одноцветные: красный, зеленый, синий, желтый, розовый, ультрафиолетовый (УФ) и белый: теплый белый (3000K), нейтральный-белый (4000K) и холодный белый (6000K)

Длина

Чтобы не покупать больше, чем необходимо, мы предлагаем светодиодные полосы нестандартной длины с шагом 3 фута до 16,4 фута в длину (1 полная катушка = 5 м). Однако мы понимаем, что у всех приложений разные потребности, поэтому полосы можно разрезать через каждые 3 светодиода. Над контактными площадками для пайки есть тонкая черная линия, обозначающая место, где нужно разрезать полоски.

Соединения сквозные

Когда в вашем приложении возникает перерыв, вы все равно можете соединить одну полосу с другой, используя провода калибра 20-24 или соединители для светодиодных лент. ОБРАТИТЕ ВНИМАНИЕ: максимальная длина серии Standard Density составляет 32,8 фута (2 барабана), а максимальная длина серии High Density составляет 16,4 футов (1 катушка). После максимальной продолжительности работы падение напряжения становится слишком большим, и ваша система теряет свет и эффективность. Если вашему приложению требуется больше, чем максимальная длина прогона, вам придется получить другой источник питания или проложить провод от дополнительной полосы непосредственно к первому источнику питания (проводка параллельно).

Соединения могут быть выполнены пайкой провода между полосами или с помощью зажимов без пайки (см. Справа). Только на одном конце полосок есть разъемы питания, поэтому, если вы хотите сделать больше подключений, вам нужно будет припаять или использовать разъемы для полос. Вот хороший учебник по соединению полос, если вам нужна дополнительная информация.

Яркость

В светодиодных лентах используются светодиоды 5050 SMD, которые излучают приятный свет, сохраняя прохладу вдоль гибкой платы.Светодиодные ленты стандартной плотности излучают 180 люмен / фут, тогда как полосы высокой плотности излучают 360 люмен / фут.

Стандартная плотность Обычное использование: акцентное освещение, заднее освещение, освещение лестниц, освещение полок, освещение пальцев ног.

High Density Общее использование: рабочее освещение, освещение под шкафами, освещение бухты, освещение площадок, освещение вывесок

Мощность

Подробная таблица мощности для светодиодных лент 12 В
ДЛИНА МОЩНОСТЬ
футов (фут) Метры (М) 30 светодиодов / м (Вт) 60 светодиодов / м (Вт)
1 0. 3048 2,4 4,8
2 0.6096 4,8 9,6
3 0,9144 7,2 14,4
6 1,8288 12,15 20,8
9 2,7432 17,1 27,2
12 3.6576 22,05 33,6
16.4 (полный рулон) 5 (полный рулон) 27 40

Для работы этих светодиодных лент требуется источник питания постоянного тока на 12 В. На вкладке часто задаваемых вопросов есть таблица мощности. Это поможет вам определиться с мощностью вашего проекта и блоком питания какого размера будет достаточно.

Подключение к источнику питания может быть легко выполнено с помощью простых методов проводки, таких как пайка, проволочные гайки, изолента и т. Д. Если у вас есть вставной адаптер с цилиндрической вилкой на конце, эти ввинчиваемые клеммы питания заглушки помогают превратить провода в простой штекер.

Затемнение

Эти полосы регулируются по яркости и могут использоваться с нашими диммерами 12 В с ШИМ. Диммер будет находиться между источником питания и планками (см. Рисунок). Доступные диммеры можно увидеть выше, щелкнув вкладку аксессуары выше. У нас есть разнообразные ШИМ-диммеры, от одноканальных удаленных до многоканальных удаленных и настенных ШИМ-диммеров.

Если вам требуется регулятор затемнения переменного тока от Lutron или Leviton, используйте блок питания с регулируемой яркостью.

Управление полосами RGB

В полосах RGB используются красный, зеленый и синий светодиоды для смешивания цветов и отображения множества разных цветов. Чтобы использовать их, вам понадобится контроллер RGB. Блок контроллера находится между вашим источником питания и полосами, а затем вы можете управлять своими полосами с помощью пульта дистанционного управления. Вы можете выбрать разные цвета или вариант, позволяющий чередовать их.

Нужна помощь со светодиодными лентами?

Руководство по светодиодным лентам

Учебное пособие «Сделай сам»: акцентное освещение с помощью гибких светодиодных лент

Учебное пособие «Сделай сам»: настройка светодиодных лент с изменением цвета

P / N

Цвет

Кельвин (К)

Угол свечения
°

Световой поток
(лм / м>

CRI

Эффективность
(лм / Вт)

Входное напряжение
(В постоянного тока)

Мощность
(Вт / м)

R6030AA-WWT

Тёпло-белый

3000 К

115

540

> 75

75

12

7.2

R6030AA-NWT

Нейтрально-белый

4000 К

115

540

> 75

75

12

7,2

R6030AA-CWT

Холодный белый

6000 К

115

540

> 75

75

12

7,2

R6030AA-PNK

Розовый

н / д

115

112

НЕТ

15. 5

12

7,2

R6030AA-КРАСНЫЙ

Красный

620-625 нм

115

112

НЕТ

15,5

12

7,2

R6030AA-GRN

Зеленый

525-530 нм

115

221

НЕТ

30,7

12

7,2

R6030AA-BLU

Синий

465-470 нм

115

59

НЕТ

8.2

12

7,2

R6030AA-YEL

Желтый

585-590 нм

115

88

НЕТ

12,2

12

7,2

R6030AA-RGB

Красный / Зеленый / Синий

См. Цвет выше

115

См. Цвет выше

НЕТ

См. Цвет выше

12

7,2

R6060AA-WWT

Тёпло-белый

3000 К

115

1080

> 75

35.4

12

14,4

R6060AA-NWT

Нейтрально-белый

4000 К

115

1080

> 75

35,4

12

14,4

R6060AA-CWT

Холодный белый

6000 К

115

1080

> 75

35,4

12

14,4

R6060AA-PNK

Розовый

н / д

115

184

НЕТ

15. 3

12

14,4

R6060AA-КРАСНЫЙ

Красный

620-625 нм

115

184

НЕТ

15,3

12

14,4

R6060AA-GRN

Зеленый

525-530 нм

115

362

НЕТ

30,2

12

14,4

R6060AA-BLU

Синий

465-470 нм

115

97

НЕТ

8.1

12

14,4

R6060AA-YEL

Желтый

585-590 нм

115

145

НЕТ

201

12

14,4

R6060AA-RGB

Красный / Зеленый / Синий

Выше

115

Выше

НЕТ

Выше

12

14,4

R6060AA-UV

Ультрафиолет (УФ)

395-405 нм

115

НЕТ

НЕТ

НЕТ

12

14.4

Светодиодные ленты 12 В постоянного тока от Ecolocity LED

Мы предлагаем широкий выбор светодиодных лент на 12 В постоянного тока для любого внутреннего и наружного освещения. У нас есть водонепроницаемые светодиодные ленты на 12 В, светодиодные ленты на 12 В для внутреннего использования и светодиодные ленты на 12 В для использования в автомобилях и на море. Эти полоски 12 В настолько универсальны, что их можно использовать даже в самых маленьких помещениях, где требуется энергоэффективное освещение. Все наши светодиодные ленты с напряжением 12 В постоянного тока имеют двухлетнюю гарантию и 50 000 часов эксплуатации, что является экологически безопасным решением для освещения с низким энергопотреблением.Большинство наших лент Ribbon Star 12V признаны UL, все имеют сертификаты RoHS и CE.

Шкала яркости светодиодной ленты 12 В

Щелкните для просмотра светодиодных лент 12VDC по цвету

Supreme Светодиодные ленты на 12 В
Люмен: Белый - 747 лм / фут, Теплый - 579 лм / фут
Кол-во светодиодов: 612 светодиодов / 118 дюймов, 3 светодиода / 0,6 дюйма
Размер светодиода: 3014 Светодиоды SMD
Вт: 8. 4 Вт на фут / 12 В
Класс защиты IP: IP20 Для помещений
Цвета:

Наши светодиодные ленты 12 В Ribbon Star Supreme являются одними из самых ярких светодиодных лент 12 В на рынке. . Обладая сверхъярким световым потоком, эта полоска наверняка вас не разочарует.

Ultra Светодиодные ленты 12 В
Люмен: Белый - 610 лм / фут, теплый - 549 лм / фут
Количество светодиодов: 1200 светодиодов / 118 дюймов, 4 светодиода / 0.40 дюймов
Размер светодиода: 2110 Светодиоды SMD
Вт: 6,1 Вт на фут / 12 В
Степень защиты IP: IP65 Водонепроницаемость
Цвета:

В наших светодиодных ленточных светильниках Ribbon Star Ultra на 12 В используются 4 высокопроизводительных светодиодных чипа 2110 на 0,4 дюйма для создания яркого и продолжительного освещения в любом приложении без видимых точек или горячих точек. Доступны внутренние и наружные стили.

RGBW 5050 Светодиодные ленты на 12 В
Люмен: RGBW - 341 лм / фут, RGBWW - 305 лм / фут
Количество светодиодов: 300 светодиодов / 118 дюймов, 6 светодиодов / 3,93 дюйма
Размер светодиода: Размер светодиода: Светодиоды SMD
Вт: 4,4 Вт на фут / 12 В
Степень защиты IP: Водонепроницаемость IP67
Цвета:

У нас есть широкий выбор цветов 12 В UL Замена светодиодных лент RGB + белый и RGB + теплый белый как для внутреннего, так и для наружного исполнения.Эти полосы RGBW имеют чередующиеся светодиодные чипы в стиле RGB и одноцветный 5050.

Max 12-вольтные светодиодные ленты
Люмен: Белый: 238-365 лм / фут, теплый белый: 201-306 лм / фут
Количество светодиодов: 360 светодиодов / 118 дюймов, 3 светодиода / 0,98 дюйма
Светодиод Размер: 2538/3528 Светодиоды SMD
Ватт: 2,92 Ватт на фут / 12В
Класс защиты IP: IP67 Водонепроницаемый
Цвета:

Наша лента Ribbon Star Max 12 Volt Strip - идеальный свет среднего уровня для любого освещения. Используется под шкафами, над шкафами, в бухтах, для уличного ландшафтного освещения или в любом влажном или сухом освещении.

RGB 180 12-вольтовые полосы света Вт
Люмен: 152 лм / фут
Кол-во светодиодов: 180 светодиодов / 118 дюймов, 3 светодиода / 1,97 дюйма
Размер светодиода: 5050 Светодиоды SMD
4,30 Вт на фут / 12 В
Степень защиты IP: Водонепроницаемость IP67
Цвета:

У нас есть два типа светодиодных лент с изменяющейся окраской 12 В постоянного тока, внесенные в списки UL, как для внутренних, так и для внутренних помещений. напольные версии.Используйте с цветовым контроллером 12 В постоянного тока RGB для выбора пользовательских цветов и эффектов изменения цвета.

Flex Полосовые лампы 12 В
Люмен: Белый - 128 лм / фут, Теплый - 119 лм / фут
Кол-во светодиодов: 180 светодиодов / 118 дюймов, 3 светодиода / 1,97 дюйма
Размер светодиода: Светодиоды SMD 3528
Ватт: 1,46 Ватт на фут / 24 В
Степень защиты IP: Без защиты от атмосферных воздействий
Цвета:

Наша полоса Flex 12В a Flex своего рода. В отличие от большинства лент, которые гибки только по горизонтальной оси, эта полоса может скручиваться, складываться и сгибаться для соответствия любому типу угловой компоновки.

RGB 90 12-вольтные полосы света Вт
Люмен: 76 лм / фут
Кол-во светодиодов: 90 светодиодов / 118 дюймов, 3 светодиода / 3,94 дюйма
Размер светодиода: 5050 Светодиоды SMD
2,20 Вт на фут / 12 В
Степень защиты IP: Водонепроницаемость IP67
Цвета:

Наши полосы 12 В постоянного тока RGB 90 идеально подходят для любого линейного акцентного света с изменяющимся цветом.Эту полосу лучше всего использовать в местах, где будет скрыто освещение. При включении света остается только красивый цветовой акцент.

Ribbon Star Светодиодные ленты на 12 В
Люмен: Белый: 119-183 лм / фут, теплый белый: 98-119 лм / фут
Количество светодиодов: 180 светодиодов / 118 дюймов, 3 светодиода / 1,97 дюйма
Светодиод Размер: 2538/3528 светодиоды SMD
Вт: 1. 46 Вт на фут / 12 В
Степень защиты IP: IP67 Водонепроницаемый Доступен
Цвета:

Наши 12-вольтные светодиодные ленты Ribbon Star являются наименее яркими из семейства Ribbon Star. Идеально подходит для любого освещения, требующего окружающего белого или цветного света.

Digital RGB 12-вольтовые светодиодные ленты
Люмен: 76 лм / фут
Кол-во светодиодов: 90 светодиодов / 118 дюймов, 3 светодиода / 3.94 дюйма
Размер светодиода: 5050 Светодиоды SMD
Вт: 1,89 Вт на фут / 12 В
Степень защиты IP: IP65 Водонепроницаемость
Цвета

В наших полосовых лампах Digital Star RGB 12 В используется микросхема TM1803 IC для индивидуального управления каждой секцией из 3 светодиодов. Используя эту полосу, вы можете создавать эффекты поиска цвета, которые невозможны со стандартными полосами RGB.

Светодиодная лента на 12 В и 24 В: в чем разница?

Давайте на секунду перейдем к техническим вопросам.

Напряжение (В) определяется как разность электрических потенциалов между двумя точками, и, с точки зрения непрофессионала, лучше всего можно понять как электрическое давление. Чем выше напряжение, тем больше сила, «проталкивающая» электричество через провод или устройство. Более высокое напряжение не обязательно означает большую мощность, так как большое напряжение, проталкивающее небольшое количество тока (А или амперы), может иметь меньшую общую мощность (Вт или Вт), чем меньшее напряжение, проталкивающее большой ток, как рассчитано. по формуле P (мощность в ваттах) = V (напряжение) x I (ток в амперах).

HitLights продает продукты как на 12 В, так и на 24 В, поэтому возникает вопрос, что лучше (если есть) - и когда, когда следует выбирать одно из них?

(Здесь вы можете найти всю нашу продукцию на 24 В)

Из приведенного выше объяснения можно сделать несколько выводов.

Во-первых, одинаковую общую мощность можно получить за счет различных комбинаций напряжения и тока. Это означает, что если в некоторых случаях предпочтительны более высокие или более низкие напряжения или токи, то мы можем выбрать оптимальную комбинацию того и другого, чтобы обеспечить необходимую мощность, куда бы она ни направлялась - в нашем случае светодиоды (светодиоды).

Во-вторых, если аналогия с давлением верна, и вы можете представить два шланга, обеспечивающих равный поток воды (мощности) при разном давлении (напряжении) благодаря регулируемой насадке, то вы можете ожидать, что более высокое напряжение, но меньший объем шланга будет выбрасывать воду дальше шланга с меньшим давлением и большим объемом. Если вы работали в саду с регулируемой насадкой для шланга, вы заметили, что это действительно так - меньшее отверстие для воды стреляет дальше под более высоким давлением, не влияя при этом на количество выталкиваемой воды.

В-третьих - опять же, если аналогия с давлением верна - если вы выбрасываете воду под очень высоким давлением из шланга, вы можете ожидать, что это более высокое давление требует специальных материалов или методов конструкции, чтобы противостоять этой силе.

Вот краткий ответ. Если вам нужна небольшая партия светодиодной ленты, используйте двенадцать вольт постоянного тока. Если вам нужен более длительный пробег - то есть, если вам нужно увеличить мощность - используйте 24 В постоянного тока «более высокого давления»

Более длинный ответ:

Все проводники электричества и электрические компоненты в цепи вносят свой вклад в сопротивление (R) и результирующее падение напряжения (разница между входным напряжением в начале цикла и напряжением в конце цикла).Чем длиннее проводник (в нашем случае - светодиодная лента), тем больше напряжения теряется в виде тепла. (Примечание: падение напряжения можно уменьшить, но не устранить, используя более качественный и толстый проводник, который вы найдете на наших более хороших лентах Premium и UL-Listed).

Для данной длины светодиодной ленты определенного типа (материал проводника, тип микросхемы и т. Д.) Вы потеряете определенное количество напряжения между началом и концом. В случае наших полосок 24 В постоянного тока 2835, длина которых составляет двадцать метров (~ 65 футов), мы измерили начальное напряжение на 23.91 В и конечное напряжение на 21,23 В - разница 2,68 В, или 11,2%. Неплохо для такого длительного пробега.

На полосе 12 В такая же разница напряжений в 2,68 В составит 22% от исходного напряжения - недопустимо высокое значение, поэтому светодиодные чипы на конце полосы будут заметно тусклее, чем в начале.

(Примечание для электриков, инженеров и физиков - приведенное выше объяснение упрощено для понимания непрофессионала. Если вы хотите исправить нас, мы будем приветствовать ваш вклад в разделе комментариев)



Чтобы наша образная шланговая труба могла обеспечивать воду под более высоким давлением, она должна быть сконструирована так, чтобы выдерживать давление.Это означает, что все устройства (полоски, блоки питания и даже контроллеры), предназначенные для работы с более высокими напряжениями, по крайней мере несколько сложнее и дороже в производстве и поставке. Эти ценовые различия варьируются от небольших (наши диммируемые драйверы и блоки питания на 24 В лишь ненамного дороже моделей на 12 В) до немного менее мелких (наши светодиодные полосы на 24 В на 10-15% дороже на фут, чем наши полосы на 12 В). ) - но они могут складываться. Ленты на 24 В также поставляются исключительно на 20-метровых барабанах (~ 65 футов), что может быть больше, чем вам нужно для небольших проектов.

Если вам нужно менее 32 футов (10 метров или двух стандартных рулонов 12 В постоянного тока) светодиодной ленты, используйте 12 В. Если вам нужно больше, выберите 24 В. Это не жесткое правило, но довольно хорошее руководство. Если вам нужны разноцветные полосы RGB, то в настоящее время у нас нет их в наличии для 24 В постоянного тока, но есть несколько творческих способов увеличить длину 12 В до практически неограниченной длины.

- Напряжение на полосе

- это лишь один маленький фактор при выборе правильной светодиодной ленты для вашего проекта. Наша бесплатная электронная книга под названием «Как выбрать светодиодные ленты» станет идеальным руководством на следующем этапе вашего пути к светодиодному освещению.

--- Если вы все еще не уверены в своем выборе между 12 В постоянного тока и 24 В постоянного тока, позвоните в нашу службу технической поддержки по телефону (1-855-768-4135) или по электронной почте ([email protected]) - и мы будем рады. чтобы помочь вам найти подходящее светодиодное освещение.

Светодиодные ленты 12 В - Светодиодные ленты низкого напряжения

Характеристики светодиодной ленты 12 В

1. Безопасность. 12 В - это безопасное напряжение для человеческого тела, и его можно использовать в приложениях, где требования безопасности критичны.

2. Длительный срок службы. Цепи световых полос 12 В работают от низкого напряжения постоянного тока. Работа при низком напряжении продлевает срок службы светодиодов.

3. Нет мерцания. Поскольку низковольтная светодиодная лента использует постоянное напряжение, она позволяет избежать стробоскопического явления, которое возникает при использовании световых приборов переменного тока.

4. Блок питания легко найти на рынке. Блок питания 12 В очень распространен на рынке. Обратите внимание, что вам необходимо использовать блок питания 12 В постоянного тока или адаптер питания.Светодиодная лента 12 В не может быть напрямую подключена к источнику питания 110 В.

Рекомендуемая литература :
Как выбрать светодиодные контроллеры?
Что могут делать полосы RGB и RGBW?
Все включено руководство по покупке светодиодной ленты

Светодиодная лента 12В против 24В

Хотя светодиодные ленты 12 В и 24 В представляют собой светодиодные ленты низкого напряжения, существуют значительные различия, такие как шаг резки, световая отдача, пригодность для длительной установки, требования к светодиодным контроллерам и источникам питания и т. Д.Если вы не знаете, как выбрать ленточные светильники на 12 В и 24 В, вы можете прочитать эту статью.


Шаг резания

Светодиодные ленты изготавливаются путем соединения множества минимально разрезаемых схемных элементов. Минимальная режущая единица известна как шаг резания. При условии, что плотность светодиодов одинакова, длина режущего блока для светодиодной ленты на 12 В обычно составляет половину длины для светодиодной ленты на 24 В. Например, полосы RGB с плотностью 60 светодиодов / метр, шаг резки составляет 2 дюйма (51 мм) для версии на 12 В и 4 дюйма для версии на 24 В.

В большинстве светодиодных лент используются светодиоды с напряжением 2,7–3,3 В постоянного тока. В конструкции светодиодной ленты с напряжением 12 В на одном отрезанном блоке схемы (отрезном сегменте) можно разместить три источника света (светодиоды). Оставшееся напряжение распределяется между резисторами и другими компонентами. Это так называемые три светодиода One Cut, технологический термин для обозначения шага резки светодиодной световой ленты.

Поскольку вдоль полосы будет неизбежное падение напряжения, длина светодиодных лент, состоящих из нескольких режущих блоков на 12 В, как правило, не превышает 16. 4 фута (5 м). Значительное падение напряжения произойдет, если оно превысит 5 м (16,4 фута).

При напряжении 24 В в одном блоке схемы с возможностью резки можно разместить шесть светодиодов, а оставшееся напряжение распределяется между резисторами и другими компонентами. Это так называемая Six LEDs One Cut. Точно так же из-за проблем с падением напряжения обычно можно подключить несколько режущих блоков на 24 В, чтобы получить световую полосу длиной до 32,8 футов (10 м).


Как шаг резки влияет на установку светодиодной ленты?

Поскольку светодиодная световая полоса имеет шаг обрезки, резка светодиодной ленты ограничивается только в заранее отмеченных местах вдоль полосы.Это ограничение влияет на способ установки светодиодных лент, особенно на длину установки.

Это может быть правильное совпадение линии реза с поверхностью нанесения светодиодных лент на 12 В, как показано на рисунке выше. Для светодиодных лент на 24 В все могло быть сложнее. Если монтажная поверхность заканчивается прямо посередине отрезанного сегмента, существует два варианта монтажной длины световой полосы.

Либо на один отрезок меньше, чем в случае 24 В - случай A на рисунке выше, что приводит к длине сегмента монтажной поверхности 1/2 без светодиодов, либо еще на один сегмент для резки, как в случае 24 В - случай B на рисунке выше, в результате чего 1/2 сегмента находиться за пределами монтажной поверхности.

Таким образом, требования к точности длины вашей установки могут повлиять на ваш выбор полосовой лампы. Если шаг резки светодиодных лент на 24 В слишком длинный и вызывает неудобства при установке, вы можете выбрать версию на 12 В.

Чтобы соответствовать требованиям точности установки, мы специально настроили белую световую полосу 5050. Длина стрижки очень мала. Белая светодиодная лента 12 В 5050 удивительно способна выполнить One LED One Cut, шаг резки равен 0.67 дюймов (17 мм). Белая светодиодная лента 24 В 5050 - это два светодиода, одна резка, шаг резки 1,34 дюйма (34 мм).

Шаг резки этих двух версий намного короче, чем обычный шаг резки 2 или 4 дюйма обычных светодиодных лент, и обеспечивает наиболее точную длину для вашей установки. Характеристики этого типа светодиодов следующие: размер светодиодного чипа большой, светоизлучающая поверхность большая, индекс цветопередачи превышает 95.


Световая отдача светодиодной ленты

Между двумя версиями светодиодных лент низкого напряжения световая эффективность светодиодной ленты 24 В выше, чем у светодиодной ленты 12 В.Обычно цепь светодиодной ленты имеет сопротивление и выделяет тепло. Рассеиваемое тепло - это часть потраченной впустую энергии. Если мощность двух полосок одинакова, то световая полоса, которая расходует меньше энергии, имеет более высокую светоотдачу, потому что на самом деле для излучения света используется больше электроэнергии.

При одинаковой плотности светодиодов, одинаковой длине и одинаковой мощности светодиодная лента на 12 В будет потреблять вдвое больше тока, чем светодиодная лента на 24 В. Например, светодиодная лента длиной 5 м со 120 светодиодами на метр имеет мощность 50 Вт.Сила тока при схеме на 12 В составляет 50 Вт / 12 В = 4 А, а при схеме на 24 В - 50 Вт / 24 В = 2 А.

Чем больше ток, тем больше тепла вырабатывается в цепи, тем больше энергии расходуется в виде тепловой энергии, тем меньше энергии фактически используется для излучения света. Поэтому световая отдача светодиодной ленты на 12В ниже, чем у 24В.


Какой из них больше подходит для установки на длительный срок?

Обычно светодиодные ленты на 24 В являются лучшими низковольтными светодиодными лампами для более длительной установки.Для светодиодных лент одинаковой длины и одинаковой плотности падение напряжения 12 В больше, чем 24 В. Как и в приведенном выше примере, ток световой полосы 12 В 50 Вт составляет 4 А, а ток полосы 24 В - 2 А. Из-за меньшего потребляемого тока для светодиодной ленты 24 В требуется меньший калибр проводов.

Светодиодная лента на 12 В потребляет больший ток, а электронные компоненты на полосе имеют сопротивление, поэтому общее напряжение выше, а падение напряжения больше по сравнению с полосой на 24 В. Светодиодная лента 24 В имеет относительно меньший ток и меньшее падение напряжения.

Из-за падения напряжения максимальная непрерывная длина светодиодной ленты обратно пропорциональна току, то есть чем меньше ток, тем больше максимальная непрерывная длина. Следовательно, максимальная длина непрерывной работы светодиодных лент на 24 В обычно в два раза больше, чем у светодиодных лент на 12 В.

Светодиодная лента на 24 В потребляет меньший ток. Если параллельно установлено несколько световых полос, общий ток составляет только половину 12 В.Это фактор, который следует учитывать при фактической установке. Если ограничение по току в точке подачи питания невелико, лучшим выбором будет 24 В.


Яркость

Яркость светодиодной ленты 12 В будет только на заданном уровне и не может быть очень высокой. Количество светодиодов колеблется от 30 до 60 на метр. Согласно теории электричества, падение напряжения больше для светодиодной ленты низкого напряжения на 12 В, мощность не может быть рассчитана на высокую, поэтому яркость не будет очень высокой даже с высокоэффективными светодиодами.

Если мощность будет высокой, яркость будет сильно уменьшаться вдоль полосы. Таким образом, конструкция со 120 светодиодами на метр позволяет выбрать рабочее напряжение только 24 В. Если для вашего проекта не требуется высокая яркость, подойдет и 12 В.


Варианты питания

Будь то адаптер питания на 12 В или профессиональный источник питания на 12 В, источники питания на 12 В имеют больший выбор на рынке, чем источники питания на 24 В, и их также легче найти.

Рекомендуемая литература :
Все важные факторы при выборе адаптера питания
Выберите качественный источник питания для светодиодных лент


Выбор контроллера светодиодной ленты

Обычно светодиодный контроллер универсален для световых лент на 12В или 24В. Контроллеры светодиодов RGB обычно работают как с полосами RGB на 12 В, так и на 24 В. Но все же есть некоторые отличия в мощности. Например, контроллер на 6 А работает при рабочем напряжении 12 В, его мощность составляет 72 Вт, а при рабочем напряжении 24 В его мощность составляет 144 Вт.


Аксессуары для светодиодных лент для установки

Монтажные аксессуары, такие как разъемы для светодиодных лент и алюминиевые профили для светодиодов, обычно хорошо подходят как для лент на 12 В, так и на 24 В.


Область применения

Светодиодные ленты на 12 В постоянного тока обычно более широко используются, чем ленты на 24 В.

Многие электрические системы работают от 12 В постоянного тока. Например, многие аккумуляторные батареи для транспортных средств, жилых автофургонов и лодок работают от 12 В постоянного тока, что упрощает работу с этими приложениями с помощью светодиодных лент на 12 В, поскольку для преобразования напряжения не требуются дополнительные трансформаторы или источники питания.Их можно установить прямо в электрическую систему. Для получения дополнительной информации о том, как подключить светодиодную ленту к источникам питания, , пожалуйста, обратитесь к руководству по установке светодиодной ленты : пошаговая инструкция по установке .


12V Светодиодная лента для автомобилей

Светодиодные ленты на 12 В широко используются для автомобилей, в основном потому, что автомобили имеют ограниченное пространство, а светодиодная лента 12 В настолько низкопрофильная, что вы почти не замечаете, что она существует.Также легко управлять световыми полосами 12 В RGB с помощью контроллера Bluetooth, поэтому вы можете наслаждаться синхронизацией музыки с изменяющимся цветом подсветки.


12V Светодиодная лента RV

Многие владельцы домов на колесах хотят заменить существующие фонари на другие цветовые температуры или красочные огни RGB. Светодиодные ленты на 12 В идеально подходят для работы. Поскольку они плоские и гибкие, светодиодные ленты 12 В экономят много места для дома на колесах и в то же время обеспечивают отличное освещение.


Водонепроницаемые светодиодные ленты 12 В

Лодки и яхты ходят по морю. Воздух на поверхности моря влажный и влажный. Водонепроницаемые светодиодные ленты на 12 В предназначены для работы в условиях повышенной влажности. Светодиодные ленты 12 В RGB - отличный выбор для создания атмосферного освещения. Используя светодиодные контроллеры, вы можете устанавливать любые красочные режимы смены освещения, а также синхронизировать с музыкой на вашем смартфоне. Он даже может синхронизироваться со звуком, например, когда люди поют вам поздравления с днем ​​рождения!

Таким образом, если вы новичок в светодиодных лентах, или просто установите одну или две ленты (16.4 фута или 5 м, до 32,8 фута или 10 м в длину), или важна точность установки длины, вы выбираете светодиодные ленты 12 В.

Если у вас большой проект и длина установки велика, то 24V - лучший выбор. Для больших расстояний и большего светового потока, особенно для больших установок, светодиодная лента на 24 В значительно лучше, чем светодиодная лента на 12 В из-за меньших потерь в линии, меньшего количества точек питания и более простой установки. Это не требование, а очень хорошее правило.

Что такое светодиодные ленты низкого напряжения?

Светодиодная лента 12 В - это низковольтное освещение. Безопасное напряжение, которое может выдержать человеческое тело, составляет 36 В. Напряжение ниже 36 В называется низким напряжением. Светодиодная лента низкого напряжения имеет версии 5 В, 12 В и 24 В. Чаще всего используются 12В и 24В.

Международная электротехническая комиссия (МЭК) определяет напряжение ниже 120 постоянного тока как сверхнизкое напряжение. Таким образом, светодиодные ленты на 12 В и 24 В - это не только низкое напряжение, но и сверхнизкое напряжение, и их можно использовать в различных случаях, не представляя опасности для человеческого тела.Это низкое напряжение обеспечивает превосходную защиту от поражения электрическим током и вспышки дуги, создавая электрически безопасные условия для дома, офиса и коммерческого использования.

Обычно короткое замыкание в системе сетевого напряжения очень опасно и может вызвать искры или громкие взрывы. Но если вы случайно вызовете короткое замыкание в системе низкого напряжения, это не вызовет искр или громких взрывов. Поэтому любые любители, которые хотят попробовать такие продукты, как светодиодные ленты, могут сделать это очень безопасно.

Вы знаете, почему безопасное напряжение нашего человеческого тела составляет 36 В? Причина, по которой существует безопасное напряжение, заключается в том, что человеческое тело эквивалентно резистору, когда человек касается напряжения, он генерирует ток, и именно ток, проходящий через человеческое тело, причиняет человеку вред.

Поэтому ученые определили максимальное сопротивление человеческого тела в нормальных условиях с помощью экспериментов, а затем получили безопасное для человека значение напряжения. Вот почему безопасное напряжение человеческого тела составляет 36 В.

Таким образом, низковольтные светодиодные ленты очень безопасны в использовании, не создавая риска поражения электрическим током или дугового разряда для человеческого тела.


Светодиодные ленты

12 В в основном используют светодиоды SMD 2835 и 5050. Какой тип светодиода вам больше подходит?

Форма. SMD 2835 меньше, чем SMD 5050. SMD 2835 имеет более тонкую скобу, чем 5050. Благодаря небольшому размеру и гибкости конструкции он широко используется в светодиодных осветительных приборах.2835 LED использует технологию обратной упаковки микросхем, которая обеспечивает лучшее рассеивание тепла, в то время как 5050 LED использует традиционную технологию упаковки.

Чипы внутри. Светодиод SMD 2835 обычно представляет собой монохроматический светодиод, который состоит из одного корпуса микросхемы, например, для одноцветного белого, красного, зеленого, синего и т. Д. SMD 5050 оснащен тремя микросхемами. Три микросхемы могут быть полностью белыми, полностью красными (или зелеными, синими), а также могут быть трех разных цветов (красный, зеленый и синий), обычно называемые светодиодами 5050 RGB.

Яркость. Светодиод SMD 5050 обычно имеет мощность 0,2 Вт, в то время как SMD 2835 может иметь мощность 0,1, 0,2 и 0,5 Вт. Рабочее напряжение двух светодиодов такое же, как и у большинства обычных светодиодов, всего 2,7-3,3 В.

Короче говоря, SMD 5050 и 2835 - очень популярные светодиодные корпуса. SMD 2835 LED подходит для белых и одноцветных световых полос, а SMD 5050 подходит для белых, одноцветных или RGB световых полос. При одинаковом уровне мощности их яркость примерно одинакова.

Использование светодиодной ленты 12 В в системе 24 В


Возможно, вы знакомы с различиями между системами постоянного тока 12 В и 24 В и различными преимуществами, которые они предлагают. Но вы все равно можете столкнуться с несоответствием между светодиодной лентой на 12 В и источником питания на 24 В.

Хотя мы настоятельно рекомендуем использовать продукты и аксессуары с соответствующими характеристиками, мы покажем вам, как можно подключить светодиодные ленты 12 В к источнику питания 24 В без (теоретически) повреждения светодиодных лент!


Прежде чем мы покажем вам, как подключить светодиодную ленту 12 В к источнику питания 24 В, прочтите:

Заявление об отказе от ответственности: Неправильное или случайное подключение, которое приводит к перенапряжению, может привести к необратимому повреждению светодиодов. Информация, представленная здесь, предназначена только для образовательных целей. Waveform Lighting не несет ответственности за любой ущерб. В целях безопасности мы рекомендуем протестировать небольшой сегмент светодиодной ленты, чтобы убедиться, что установка работает, перед подключением более длинной части.

Серия против параллельной

Давайте сначала взглянем на схему светодиодной ленты 12 В. Заманчиво думать о светодиодной ленте как о множестве последовательно соединенных светодиодов из-за того, что они расположены линейно, но на самом деле светодиодная лента 12 В обычно представляет собой множество параллельных групп по 3 светодиода.12 В состоит из 3 последовательно соединенных светодиодов по 3 вольта каждый и токоограничивающего резистора, который также соответствует 3 вольтам или около того, всего 12 В.


Каждая последующая группа из 3 светодиодов, даже если они расположены линейно, фактически подключены друг к другу параллельно. Таким образом, все медные контактные площадки светодиодных лент эквивалентны по напряжению.

Для светодиодной ленты на 12 В разница напряжений просто должна составлять 12 В, чтобы она работала должным образом.

Подключение светодиодных лент 24 В к 12 В

Простое подключение 24 В к медным контактным площадкам светодиодных лент 12 В, очевидно, приведет к перегоранию светодиодов из-за перенапряжения.Итак, что мы можем сделать без трансформаторов или дополнительных аксессуаров?

Самый простой способ заставить светодиодную ленту 12 В работать в системе 24 В состоит в том, чтобы разделить светодиодную ленту 12 В на два идентичных сегмента светодиодной ленты 12 В и последовательно соединить медные контактные площадки так, чтобы сумма напряжений составляла 24В от источника питания.


При таком подключении светодиодных лент источник питания 24 В эффективно «разделяется» между двумя сегментами светодиодных лент, рассчитанных на 12 В каждый. Поскольку две светодиодные ленты подключены последовательно, потребляемый ток для каждой светодиодной ленты будет идентичным.

Внимание: две последовательно соединенные светодиодные ленты должны быть ИДЕНТИЧНЫМИ!

В приведенном выше примере мы упоминаем тот факт, что две светодиодные ленты вынуждены потреблять одинаковое количество тока из-за того, что они соединены последовательно. Это ожидаемо и не проблема, поскольку светодиодные ленты потребляют одинаковое количество энергии из-за их одинаковой длины и характеристик потребляемой мощности.

Но две светодиодные ленты должны быть идентичными!

Почему это так важно?

Давайте представим две светодиодные ленты на 12 В разной длины, соединенные последовательно, так что при 12 В они потребляют 0,5 А и 1,0 А соответственно.

Поскольку они будут подключены последовательно, они будут вынуждены совместно использовать одно и то же значение прямого тока. Предположим, что текущее значение составляет 0,75 А - среднее значение.

Для более длинной светодиодной ленты, чтобы обеспечить более низкий ток 0,75 А по сравнению с номинальным током 1.0А, возможно, потребуется падение напряжения до 11В или даже до 10В. Но постоянное входное напряжение 24 В по определению является постоянным на уровне 24 В. Таким образом, более короткий сегмент светодиодной ленты теперь вынужден «восполнять» оставшиеся 13 или 14 В. Это приведет к перегрузке по току в более короткой светодиодной полосе, что может привести к повреждению светодиодов.

Иначе - светодиодные ленты 24 В на блоке питания 12 В

Если вы пытаетесь пойти другим путем и подключить блок питания 12 В для работы светодиодных лент 24 В, к сожалению, вам не повезло.Вам нужно будет приобрести трансформатор или усилитель напряжения, или, проще говоря, блок питания на 24 В.

Причина в том, что светодиодная лента на 24 В имеет по 6 последовательно включенных светодиодов на группу, и нет возможности «разделить» их, чтобы они соответствовали источнику питания 12 В. Проще говоря, для работы светодиодов медным контактным площадкам требуется перепад напряжения 24 В.

Bottom Line

Теоретически, последовательное соединение двух идентичных сегментов светодиодной ленты 12 В может быть решением для сопряжения с источником питания 24 В.Однако на практике это может быть несколько рискованно, и мы рекомендуем идти по этому пути, только если вы находитесь в затруднительном положении!

В чем разница между светодиодными лентами 12 В и 24 В?

Светодиодная лента

- это, пожалуй, самое любимое фанатами применение светодиодного освещения. Он имеет множество применений и может мгновенно изменить настроение комнаты.

А поскольку они имеют форму тонких гибких липких полосок, их можно брать с собой буквально куда угодно.

Возможности выбора между напряжением, мощностью, током, люменами, плотностью светодиода и материалом, из которого изготовлены светодиодные ленты, многочисленны и разнообразны. В этом руководстве вы можете узнать разницу между светодиодной лентой на 12 и 24 вольт.

Основное различие светодиодных лент на 12 В и 24 В состоит в том, что у 12 В более частые точки сечения, подходящие для углов. С другой стороны, полоски на 24 В могут проходить большее расстояние без падения напряжения.

Влияют ли разные напряжения на яркость?

При правильном использовании полосы 12 или 24 В в пределах максимального рабочего диапазона и при достаточно мощном источнике питания не должно быть разницы в яркости двух полосок напряжения.

Яркость полосового освещения описывается в люменах на метр (или фут). Высококачественная светодиодная лента обычно обеспечивает около 1500 люмен на метр (или 450 люмен на фут).

Количество светодиодов на единицу длины определяет яркость и мощность, потребляемую полосой на единицу длины. Чем выше мощность на длину, тем ярче будет полоска.

Основные различия между полосовыми лампами на 24 В и 12 В

Хотя многие производители предпочитают производить и продавать высококачественные светодиодные ленты на 24 В премиум-класса, вы можете так же легко установить лампы на 12 В без каких-либо проблем.

При условии, конечно, что вы используете соответствующую полосу. Вот некоторые из различий, которые вы найдете в двух настройках освещения.

Точки разреза длиннее в полосах 24 В

Одно из различий между полосой 12 В и 24 В состоит в том, что на полосе 12 В больше точек разреза по сравнению с полосой на 24 В.

Это важная особенность, которую следует учитывать, если проект, который вы запланировали, включает значительное количество углов и перпендикулярных линий.Вам нужно будет продолжать обрезать полосу, чтобы она соответствовала краям, лучше подойдет 12 В.

Подробнее: Полное руководство по светодиодным лентам

И если это не совсем так, и ваши светодиодные ленты будут более или менее работать по прямой линии, вы можете без проблем выбрать 12В или 24В.

Как правило, на полосе 12 В на каждую 1 точку на полосе 24 В. обычно приходится 2 точки отсечки.

Количество подключаемых ленточных фонарей в серии

При условии, что все остальное не изменилось, полоска на 24 В может передавать ток на большие расстояния по проводам ленты, прежде чем полоска начнет испытывать падение напряжения.

Падение напряжения - это когда яркость снижается по мере того, как количество светодиодов, на которые требуется питание, и их общее сопротивление увеличивается.

Итак, если ваш проект светодиодной ленты находится на значительном расстоянии, а светильники подключены последовательно к одному источнику питания, выберите 24 В.

Это особенно актуально, если у вас только один блок питания.

Если у вас более одного источника питания, вы можете выбрать ленточные светильники на 12 В с питанием от двух концов полоски, чтобы поддерживать постоянное напряжение на светодиодах.

Для любителей электротехники может быть хорошим экспериментом увидеть разницу в падении напряжения, измерив напряжение в начале полосы и снова в конце полосы.

Высококачественные ленты с питанием 24 В и длиной 20 метров показали падение на 10% от начала и до конца.

Когда вы смотрите на полоски 12 В, регистрируется падение более чем на 20%, и это видимая разница, которую можно увидеть невооруженным глазом, если у вас установлена ​​полоса на большем расстоянии.

Менее 10 метров, и полоски на 12 В должны служить вам нормально.Более 10 м, и более качественный результат будет от полосы 24 В.

Блок питания

Для того же источника питания светодиодная лента на 12 В будет рассеивать 25% электроэнергии в виде тепловой энергии.

В то время как в схеме с напряжением 24 В только около 12% теряется в виде тепла. Это связано с тем, что больше светодиодов на резистор настроено на полосе 24 В.

Кроме этого, для установок 12 В и 24 В требуется блок питания, расположенный на одном конце.

Как упоминалось ранее, питание 24 В позволит подключить больше полос, прежде чем яркость начнет снижаться.

Установки

12 В также могут быть созданы для работы на значительном расстоянии с использованием источника питания 12 В, проявив творческий подход и разместив блок питания таким образом, чтобы соединить несколько полос параллельно с удлинительной проводкой и расположить полосы последовательно.

В любом случае, это не самый энергоэффективный метод - соединить все полосы в одну линию и вернуться к исходной точке, например, для покрытия прямоугольного потолка.

Разумным подходом было бы разместить блок питания в одном углу прямоугольного потолка.Затем подключите две светодиодные ленты параллельно от источника питания.

Каждая полоска проходит по двум сторонам прямоугольника, обе заканчиваются в противоположном углу блока питания.

Совместимы ли полосы на 12 В и 24 В?

Давайте будем честными, не все проекты DIY начинаются и заканчиваются гладко. Фактически, большинство из них сталкиваются с несколькими икотой по пути.

В этом случае вы можете установить ленточное освещение на 12 В, где ваши ленты и блок питания рассчитаны на 12 В, но вам не хватает нескольких метров.

Однако у вас есть пара метров полос на 24 В, и теперь вы думаете о том, чтобы подключить или припаять полосу на 24 В к полосе 12 В и источнику питания, чтобы завершить настройку.

Здесь вы можете поставить себе диагноз. Если вы подключите полоску 24 В к источнику питания 12 В, полоса 12 В просто не включится.

Иногда появляется слабое красное свечение, если вы, в частности, используете светодиодные ленты RGBW.

Хотя это очевидная неспособность броситься в глаза, с другой стороны, это немного более небезопасный сценарий.Вы можете в конечном итоге подключить полоски 12 В к источнику питания 24 В, и на этом я вас остановлю!

Полосы

12 В могут сильно нагреваться в течение нескольких секунд после подключения к блоку питания 24 В. Если их случайно оставить такими, светодиоды станут горячими и вызовут пожар.

По крайней мере, ваша светодиодная лента будет повреждена, и в конечном итоге все они перегорят и перестанут работать.

Последнее слово

Всегда полезно составить план и составить план вашего проекта освещения, прежде чем что-либо покупать.

Вы можете обнаружить, что вам может не понадобиться соединять столько светодиодных лент встык или лучше использовать соединительные кабели, чтобы увеличить длину в некоторых местах и ​​разместить их параллельно.

Какой у вас план по установке ваших полосовых огней?

Что вы предпочитаете: 12В или 24В?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
