Как проверить конденсатор мультиметром: инструкции, фото, видео

Конденсатор — часть разных микросхем. Если с ними возникли проблемы, нужно проверить именно этот элемент. В таком важном деле помогает с виду незатейливый, но очень полезный прибор — мультиметр. Чтобы вы смогли ощутить всю прелесть этого скромного измерителя, мы расскажем вам, как проверить конденсатор мультиметром.

Contents

  • 1 Обязательно к прочтению!
  • 2 Как проверить конденсатор мультиметром на работоспособность
    • 2.1 Как измерить емкость конденсатора мультиметром: режим сопротивления
    • 2.2 Измерение емкости мультиметром у конденсатора: используем специальную функцию
    • 2.3 Проверка обрыва через прозвонку
  • 3 Как проверить пусковой конденсатор мультиметром
  • 4 Как проверить керамический конденсатор мультиметром
    • 4.1 Вопрос — ответ

Обязательно к прочтению!

Перед началом измерительных процессов учтите несложные, но очень важные правила проверки конденсатора мультиметром на работоспособность:

  1. Проверять разрешается только разряженные конденсаторы. Они копят электрозаряд, поэтому необходимо их разряжать. Для этого можно использовать отвертку: дотроньтесь до выводов для образования искры. После этого можно заниматься прозвонкой. Кстати, некоторые используют для проверки конденсатора кабели и лампы, но применение мультиметра отличается точностью и надежностью.
  2. Если ёмкость конденсатора больше 20 мкФ, даже и думать не стоит о простом коротком замыкании. Включите сопротивление на 5-20 КОм, которое подразумевает один-два Вт, между контактами. Если не учесть этого, в ходе разрядки будет мощная искра, а это уже риск для здоровья. Помните, что взаимодействовать с высокоёмкими элементами нужно в защитных очках!
  3. До того, как начать мерить, изучите внешнее состояние конденсатора. Когда нарушена изоляция, имеются трещины и прочие дефекты, лучше сразу менять его на рабочую деталь. Если видимых проблем нет, стоит использовать тестер.
  4. Важно понять тип конденсатора. Когда он с полярностями, важно их соблюдать, если вы не планируете распрощаться с устройством. Если неполярный, то можно не определять “-” и “+” выходы.
  5. Для проверки ёмкости конденсатора придется его выпаять. Если вы думаете, как прозвонить конденсатор мультиметром на плате, придется вас разочаровать: никак. Если вы попытаетесь проводить измерения прямо на плате, процесс будет подвергаться влиянию других составных цепи, то есть показания будут неточным. Впрочем, продаются определенные измерители, у которых на щупах напряжение снижено, что позволяет осуществлять проверку даже на плате.

Есть ещё момент в отношении того, на плате как проверить конденсатор мультиметром, не выпаивая. Без выпаивания допускается проверить возможность функционирования элемента, если нет зашунтирования низкоомной цепью. Неисправность можно проверять, например, с помощью функции постоянного напряжения. То есть, если не выпаять элемент, можно даже на плате узнавать, рабочий конденсатор или нет.

Видео о проверке конденсатора мультиметром, не выпаивая:

Как измерить емкость конденсатора мультиметром: режим сопротивления

Вот как должен измеряться конденсатор:

  1. Выбрать на мультиметре функцию сопротивления (омметра). Благодаря такому режиму можно определить наличие замыкания или обрыва.
  2. Выставить границу значений. Если элемент неполярный, ставим 2МОм. Иначе нам понадобится значение в 200 Ом.
  3. Не забываем, что механизм должен быть отпаянным от платы.
  4. Щупами соединиться с конденсаторными выводами в зависимости от полярности. Если полярности нет, на расположение можно не обращать внимания.
  5. Орлиным глазом смотрим на дисплей включенного мультиметра. Там появятся цифры, постепенно увеличивающиеся до 1. Объясняется это просто: измеритель заряжает деталь.

Если появилась цифра 1, можно смело делать вывод о том, что с функционированием механизма всё в порядке. Если при соединении контактов сразу появилось это значение, радовать не чему: в детали есть обрыв и она не пригодна к дальнейшему использованию. Да и цифра 0 не особо оптимистична, ведь указывает на короткое замыкание.

Если конденсатор без полярностей, работоспособная цифра — 2. Всё, что ниже, указывает на отсутствие функционирования конденсатора. Теперь вы знаете, как проверить емкость мультиметром у конденсатора. Но эта инструкция предназначена для цифровых измерителей. Кстати, советуем к прочтению материал о том, как пользоваться тестером.

Для аналоговых моделей процесс измерений ещё более простой. Главное — смотреть на движение стрелки.  Если она перемещается спокойно, всё в порядке. Если видите очень маленькое или большое значение, значит, конденсатор сломан.

Измерение конденсаторов мультиметром с функцией омметра осуществляется для элементов, ёмкость которых больше 0.25 мкФ. Если значение меньше, нужно использовать специальные измерители с высоким разрешением.

Измерение емкости мультиметром у конденсатора: используем специальную функцию

Сейчас поговорим о мультиметрах, у которых есть режим измерения ёмкости. Принцип действия практически такой же. Для начала выбираем нужную функцию мультиметра, затем:

  1. Выбираем значение измерений. Для этого смотрим, что написано на конденсаторе и выбираем ближайшее сверху значение. К примеру, мы видим, что на элементе стоит ёмкость в 1 мкФ. Тогда выставляем 2.
  2. Соединяем провода мультиметра с контактными выводами нашего конденсатора.
  3. Фиксируем на бумаге или просто у себя в голове показатели с дисплея.

Не замыкайте щупы на выводах собственноручно! Проводимость нашего организма по сравнению с конденсатором лучше, в результате чего ток тестера будет проходить по цепи из одной руки в другую. Поэтому на дисплее вы увидите цифры, которые относятся к вам, а не к конденсатору.

Есть тестеры с отверстиями для конденсаторов. Это удобно, так нужно только выбрать функцию и значения измерений, а затем вставить элемент в гнездо, после чего дисплей покажет значение проверки.

Теперь вы знаете самое необходимое о проверке емкости мультиметром.

Проверка обрыва через прозвонку

Здесь мы снова имеем дело с ёмкостью. А всё потому, что принцип анализа на обрыв основан на том, чтобы поймать хотя бы какие-то признаки того, что у конденсатора есть ёмкость. Один из способов это осуществить — сигнал на функции прозвонки.

Очень простая пошаговая инструкция, как проверить конденсатор мультиметром:

  1. Выбрать на измерителе функцию прозвонки.
  2. Дотронуться щупами до выводов конденсатора.
  3. Внимательно слушать.

Мультиметр должен выдать короткий писк. Он может звучать как щелчок, поэтому держите ухо востро.

Есть секрет, как сделать продолжительность сигнала больше. Для этого заранее зарядите конденсаторы напряжением со знаком “-”: приложите щупы в обратном порядке. За счет этого при следующей прозвонке измеритель сначала перезарядит элемент от “-” напряжение до 0, а потом от 0 до момента выключения писка. Так как этот процесс протекает дольше, писк тоже станет более продолжительным, и вам будет легче услышать его.

Посмотрите, как замерить конденсатор мультиметром:

Как проверить пусковой конденсатор мультиметром

Пусковой конденсатор нужен для стабильного функционирования электродвигателя. Проверить его работу мультиметром просто:

  1. Обесточить кондиционер.
  2. Разрядить конденсатор.
  3. Снять клемму.
  4. Выбрать на мультиметре функцию измерения ёмкости.
  5. Выбрать предел значений. Для этого, как обычно, смотрим на значения корпуса и выставляем на приборе параметр больше.
  6. Прислонить щупы к выводам.
  7. Устремляем взор на цифры, которые появились на экране.

Если значение отличается от того, что на корпусе, скорее всего, механизм нуждается в замене.

Как проверить керамический конденсатор мультиметром

Элементы из керамики обычно без полярностей. Как мы уже упоминали, их проверка практически такая же, отличается лишь норма полученных значений:

  1. На мультиметре выбираем функцию измерения сопротивления.
  2. Ставим максимальный предел замеров.
  3. Дотрагиваемся проводами мультиметра до контактов, но не прикасаемся к ним сами!

Если на дисплее вы увидели цифру от 2 Мом — всё в порядке. Если же значение меньше, конденсатор не пригоден для дальнейшего использования.

Теперь вы знаете самое главное о том, как проверить исправность конденсатора мультиметром и сможете сделать это самостоятельно.

Желаем вам безопасных и точных проверок!

Вопрос — ответ

Вопрос: Как можно проверить конденсатор обычным мультиметром на работоспособность?

Имя: Даниил

Ответ: Сначала нужно разрядить конденсатор, а также определить его тип: если полярный, нужно соблюдать полярность. Если неполярный, то определять “-” и “+” выходы не обязательно. Также нужно выпаять конденсатор.



Вопрос: Как прозвонить конденсатор с помощью мультиметра?

Имя: Даниил

Ответ: Нужно выбрать режим прозвонки, дотронуться щупами до выводов конденсатора и внимательно слушать. Мультиметр издаст короткий писк.



Вопрос: Как проверить конденсатор простым мультиметром, не выпаивая?

Имя: Дмитрий

Ответ: Если оставить компонент на плате, результаты будут неточным. Без выпаивания можно только проверить, работает конденсатор или нет, если не зашунтирован низкоомной цепью. Для этого нужен режим проверки постоянного напряжения или сопротивлений.



Вопрос: Как правильно проверить электролитический конденсатор мультиметром?

Имя: Рамиль

Ответ: Электролитический или полярный конденсатор проверяется в режиме омметра или на функции измерения ёмкости. В первом случае выбираем режим омметра, устанавливаем пределы измерений (200 Ом), щупами касаемся выводов конденсатора в зависимости от полярности.



Вопрос: Как лучше всего проверить пусковой конденсатор мультиметром?

Имя: Ильгиз

Ответ: Для этого нужно обесточить кондиционер, разрядить конденсатор и снять клемму. На мультиметре выбирается режим измерения ёмкости. Также выбирается предел значений в зависимости от того, что указано на корпусе. Клемма снимается, щупы присоединяются к конденсаторным выводам.



Проверка без выпайки электролитических конденсаторов схемы

Технический портал радиолюбителей России. Фотогалерея Обзоры Правила Расширенный поиск. Уважаемые посетители! RU существует исключительно за счет показа рекламы.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Прибор для проверки деталей без выпайки их из схемы.
  • Как проверить конденсатор?
  • Проверка конденсатора с помощью различного типа приборов
  • УНИВЕРСАЛЬНЫЙ СТРЕЛОЧНЫЙ ПРИБОР ДЛЯ ПРОВЕРКИ ДЕТАЛЕЙ
  • Please turn JavaScript on and reload the page.
  • Прибор для проверки электролитических конденсаторов (стр. 3 )
  • Как проверить электролитический конденсатор и какие инструменты использовать?
  • Проверка конденсатора схема прибора
  • Как проверить конденсатор: проверяем работоспособность конденсатора мультиметром

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как проверить конденсатор недорогими мультиметрами DT830 и M1015B

Прибор для проверки деталей без выпайки их из схемы.


В этой статье мы с вами будем собирать ESR-метр. А ну-ка бегом читать эту статью! Итак, для чего нам вообще собирать ESR-метр? Для тех, кто поленился читать статью про ESR давайте вспомним, чем оно нам вредит.

Дело в том, что сейчас почти во всей электронной аппаратуре используются импульсные блоки питания.

И проблем тем меньше, чем выше частота. Это, конечно, в идеале. А какая мощность будет выделяться на резисторе? I — сила тока, Ампер. R — сопротивление, Ом. А как вы знаете, мощность, которая рассеивается на резисторе — это и есть тепло ;- И что тогда у нас получается? Конденсатор тупо превращается в маленькую печку.

Такие кондеры-розочки использовать уже нельзя. Вздувшиеся электролитические конденсаторы — это большая проблема современной техники. Очень много отказов в работе электроники бывает именно по их вине. Визуально это проявляется в появлении припухлости в верхней части конденсатора. Видите небольшие прорези на шляпе этих конденсаторов? Это делается для того, чтобы такой конденсатор не разрывался от предсмертного шока и не забрызгивал всю плату электролитом, а ровнёхонько надрывал тонкую часть прорези и испускал тихий спокойных выдох.

У советских конденсаторов таких прорезей не было, и поэтому если они и бахали, то делали это громко, эффектно и задорно. Но иногда бывает и так, что внешне такой конденсатор ничем не отличается от простых рабочих конденсаторов, а ESR очень велико. Поэтому, для проверки таких конденсаторов и был создан прибор под названием ESR-метр. Минус данного прибора в том, что им можно замерять ESR только демонтированных конденсаторов.

Если замерять прямо на плате, то он выдаст полную ахинею. В интернете очень давно гуляет схема простенького ESR-метра, а точнее — приставки к мультиметру. С помощью нее можно спокойно замерить ESR конденсатора, даже не выпаивая его из платы. Кликните по ней, и схема откроется в новом окне и в полный рост:. Для того, чтобы не травить лишний раз платку, я взял макетную плату и спаял на ней. На Али я взял целый набор этих макеток. Это получается даже дешевле, чем покупать фольгированный текстолит.

С обратной стороны макетной платы для связи радиоэлементов использовал провод МГТФ. Хотя бывают и другого цвета, но в основном розовый. Это только один из плюсов. Там ничего интересного нет. После сборки макетная плата выглядит вот так:. Микросхемы по привычке всегда ставлю в панельки:. При своей стоимости, панельки позволяют быстро сменить микросхему. Особенно это актуально для дорогих микроконтроллеров. Вдруг понадобится МК для других целей? Для подачи питания с батарейки на платку, я воспользовался стандартной клеммой от старого мультиметра:.

Как быть, если у вас нет такой клеммы, а подать питание с Кроны необходимо? В таком случае, у вас наверняка есть старая батарейка Крона, так ведь?

Аккуратно вскрываем корпус, снимаем клеммы батарейки, подпаиваем проводки и у нас готова клемма для подключения к новой батарейке. На крайний случай их можно также купить на Али. Выбор огромный. Прибор выполнен в виде приставки к любому цифровому мультиметру:. Так как мы измеряем на пределе милливольт постоянного напряжения DCV , то и значения мы получим не в Омах или миллиомах, а в милливольтах, которые затем, сверяясь со значениями полученными при калибровке прибора, мы должны будем перевести в Омы.

А вот и мой самопальный щуп :. Подобные приборы не любят длинных проводов-щупов, идущих к ножкам конденсатора, и поэтому я был вынужден сделать подобие пинцета, собранное из двух половинок фольгированного текстолита. Между щупами, идущими к мультиметру, стоит конденсатор керамика нанофарад с целью снизить уровень помех.

В схеме применен подстроечный резистор на 1,5 Килоома. С помощью этого резистора мы и будем калибровать наш приборчик. Если замеряемая частота не укладывается в этот диапазон, то меняем значение резистора R3. В данном случае, к нашему самопальному пинцету.

Думаю, до Ом вам таблички хватит вполне. Например, мы можем выставить соответствие 1 милливольт — это 1 Ом, и т.

При замыкании щупов — контактов пинцета на дисплее мультиметра значение 2,8 милливольт. Сказывается сопротивление проводов-щупов.

Приведу для ознакомления значения измерений низкоомных резисторов: при измерении резистора 0,68 Ом значения равны 3,9 милливольт, 1 ом — 4,8 милливольт, 2 Ома — 9,3 милливольта. У меня получилась вот такая табличка, которую я потом и наклеил на свой прибор. При измерении сопротивления в 10 Ом на экране уже показание 92,5 миллиВольт. Как мы видим, зависимость не пропорциональная. После того, как я сделал замеры, смотрю в другую табличку:.

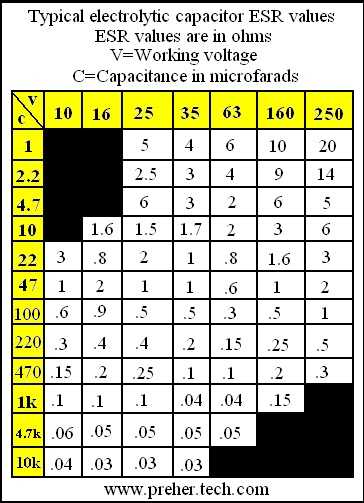

Слева — номинал конденсатора, вверху — значение напряжения, на которое рассчитан этот конденсатор. Как вы видите, импортные конденсаторы обладают очень маленьким ESR. Советский конденсатор показывает уже большее значение. Оно и не удивительно. Старость не в радость. Если батарейка разрядится хотя бы на 1 Вольт, то показания ESR также будут уже с погрешностью.

Так что лучше постарайтесь давать питание на ESR-метр всегда стабильное. Как я уже сказал, для этого можно использовать внешний блок питания или собрать схемку на микросхеме. Скорее всего, его можно отнести к пробникам. А что делают пробники? Отвечают в основном на два вопроса: да или нет ;-. Данный пробник может собрать любой, даже начинающий радиолюбитель, если у него вдруг возникнет потребность заняться ремонтами.

А вот и видео его работы:. Автор — Андрей Симаков.
