Как проверить катушку зажигания при помощи мультиметра

Не нужно быть физиком или автоэлектриком, чтобы понять недостаточность низковольтного электрического импульса сети автомобиля для воспламенения рабочей смеси в цилиндре. Для обеспечения уверенного зажигания, электрический импульс должен иметь значение не менее 10 киловольт (кВ), а с учётом падения напряжения на протяжении высоковольтных проводов — от 12, до 20 киловольт (кВ). Соответственно, назначение катушки зажигания — преобразование низковольтного электрического импульса, поступающего от прерывателя, усилителя зажигания (коммутатора) или блока управления двигателя в высоковольтный импульс, необходимый для выработки искры в свече зажигания.

Внимание! Высоковольтный импульс небезопасен для людей, страдающих заболеваниями сердечно — сосудистой системы. Соблюдайте максимальную осторожность при диагностических работах с катушкой зажигания. Даже, измеряя сопротивление первичной обмотки, вы пропускаете через нее ток мультиметра, который трансформирует высоковольтный импульс во вторичную обмотку, а стандартные защитные перчатки рассчитаны на пробивное напряжение всего лишь в 6,3 кВ, чего явно недостаточно.

Устройство и типы катушек зажигания

По своей сути, все катушки зажигания являются трансформаторами, которые состоят из железного сердечника, окруженного первичной и вторичной обмотками. Провода первичной обмотки обладают большим диаметром, по сравнению со вторичной, но отличаются меньшим количеством витков. Чем больше разница в количестве витков между обмотками, тем более производительна катушка. Первичная и вторичная обмотки изолированы и не касаются друг друга.

Напряжение от аккумулятора проходит через модуль зажигания или РСМ и перетекает в первичные обмотки, придавая сердечнику свойства электромагнита. Когда модуль зажигания отключает первичное напряжение на катушке, магнитное поле пропадает, вызывая всплеск напряжения в катушке. Напряжение переходит к свече, где возникает искра, воспламеняющая воздушно-топливную смесь в цилиндре.

В настоящее время встречаются три конструктивных решения для катушек зажигания.

Общая — для работы в системе с распределителем зажигания.
Сдвоенная (строенная — для шестицилиндровых двигателей) — для работы с парой однофазных цилиндров.
Индивидуальная — на каждый цилиндр.

Диагностика сдвоенных/строенных и индивидуальных катушек в домашних условиях может быть малоинформативна и затруднена из-за трудности доступа и конструктивных особенностей. Диагностику общей катушки провести несколько проще.

Как проверить катушку зажигания с помощью мультиметра

Как и во всех несложных но ответственных манипуляциях, для тестирования неисправностей катушки зажигания важна последовательность действий.

Проверяем работоспособность мультиметра. Включаем прибор в сеть, если при разомкнутых щупах на экране высвечивается «1» — это то, что надо. Замыкаем щупы и переключаем диапазоны – в режиме высокого сопротивления на экране «00. 0», при переходе на диапазон 200 Ом – «до 0.5 Ом». Прибор готов к измерениям.
Читаем инструкцию к автомобилю, для корректного снятия катушки с автомобиля. Общее правило – извлекать катушку не менее чем через 15 мин. после выключения двигателя, а далее начинаются нюансы, в зависимости от модели и года выпуска машины.
Визуально оцениваем состояние катушки. Если окислились контакты, производим их очистку, а вот наличие трещины на корпусе, делает дальнейшие измерения бессмысленными. Весело идём в магазин за новой катушкой зажигания.

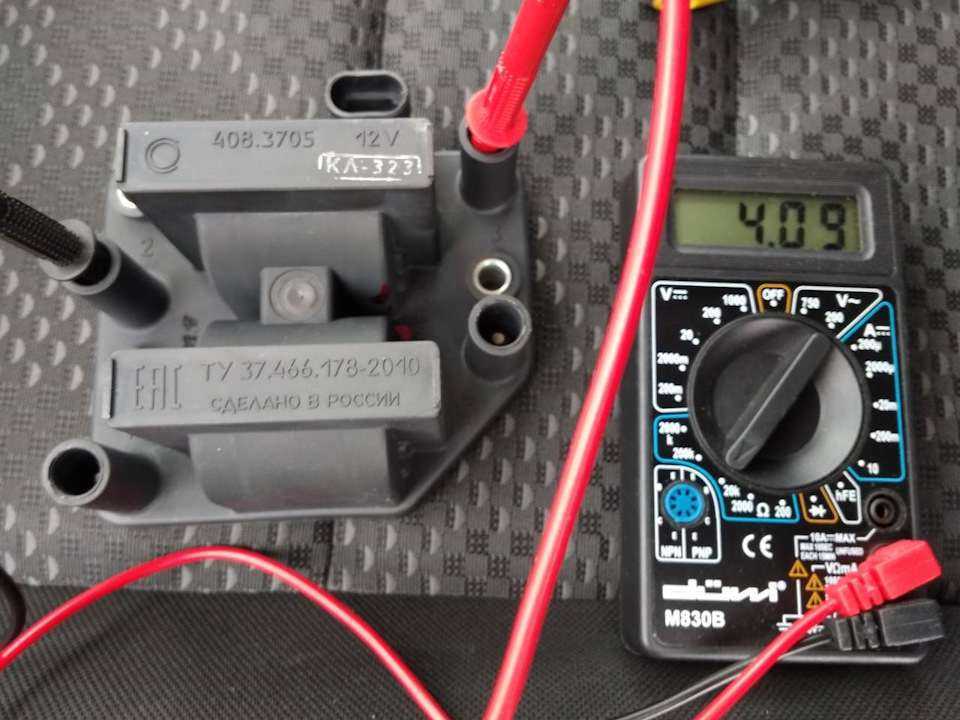

Проверяем первичную обмотку. Прислоняем щупы к клеммам – цифра на экране не должна превышать 5 Ом.
Проверяем вторичную обмотку. Переводим мультиметр в режим измерения (Ом). Один из проводов кидаем на центральную клемму, второй на +/-, чёрный щуп на массу. Трактуем данные измерений, опять же, согласно инструкции к автомобилю. В большинстве катушек зажигания нормальное значение сопротивления вторичной обмотки лежит в диапазоне 6-8 Ом, но для некоторых моделей – 15 Ом.

Выход измерений за эти значения является признаком обрыва обмотки.

В принципе, это устранимо, но времена «перемоток на колене» прошли, да и время это занимает, так что разумнее будет направиться в автомагазин.

Признаки и причины проблем с катушкой зажигания

Полное отсутствие искры (не запускается двигатель).

Двигатель троит (особенно при повышенной влажности).
Компьютерная диагностика указывает на пропуски зажигания в определенных цилиндрах.
При нажатии педали акселератора появляются провалы в тяге — “рывки”.
Трудность завода двигателя «на холодную», особенно при пониженных температурах.
Перегревается корпус катушки зажигания.
Появление трещин на корпусе катушки зажигания, изменение его цвета, а также цвета низковольтных проводов, идущих к устройству.

Вообще, катушка зажигания — точный и достаточно надёжный узел. Тем не менее, некоторые факторы могут привести к её некорректной работе и даже выходу из строя. Вот некоторые причины:

случайная переполюсовка аккумулятора;
установка нештатных проводов и свечей зажигания в процессе обслуживания автомобиля;

межвитковый пробой, недиагностируемый мультиметром и выражающийся в снижении производительности катушки;
перегрев и механические повреждения катушки;
своеобразный аналог гидроудара, при “лихом” форсировании водных препятствий;
короткое замыкание электропроводки.

Заключение

Катушки зажигания, как мы уже говорили, имеют свои особенности для разных моделей. Производить их самостоятельную диагностику нужно в полном соответствии с технической документацией, и при тщательном соблюдении правил техники безопасности.

Здоровья вам и вашему автомобилю и удачи на дорогах.

Как проверить катушку зажигания мультиметром

Автор omsaananda На чтение 5 мин. Просмотров 3.6k. Опубликовано 01/02/2018 Обновлено 01/02/2018

Бывают моменты, когда аккумулятор полностью заряжен, а заводиться автомобиль не хочет. В этой ситуации непосвящённые водители размышляют о причинах поломки, а автовладельцы с опытом в первую очередь пытаются проверить катушку зажигания. Это один из важнейших узлов двигателя и именно неисправность в нём приводит к тому, что автомобиль отказывается заводиться. Разберёмся как проверить катушку зажигания мультиметром, чтобы выявить причину поломки автомобиля.

Содержание

Возможные признаки и причины поломки
Как проверить катушку зажигания мультиметром : инструкция
Первый этап — подготовка
Этап №2 — визуальный осмотр
Третий этап — проверка мультиметром
Диагностика электрической цепи тамблера
Вторичная обмотка
Первичная обмотка

Возможные признаки и причины поломки

Катушка зажигания преобразует низковольтное напряжение от аккумулятора и генератора в высоковольтное и направляет его на свечи. В последних появляется искра, которая воспламеняет топливо. Этот узел считается ведущим в пусковой системе, и его поломка может обездвижить транспорт на довольно долгое время.

По каким признакам можно предположить повреждение электротрансформатора:

отсутствие возможности завести двигатель автомобиля, при этом аккумулятор имеет достаточный заряд;
приборная панель транспортного средства показывает ошибку;
периодически наблюдаются пропуски зажигания;
катушка греется значительно сильнее, чем в обычных условиях.

Если автовладелец заметил подобные изменения в работе автомобиля, то скорее всего, причиной станет неисправность и следует знать, как проверить катушку зажигания мультиметром.

По каким причинам можно наблюдать подобное? Чаще всего это механические повреждения, регулярные перегревы, свечи низкого качества, а также негативное воздействие внешней среды. Например, после сильного нагрева и вибрации в процессе эксплуатации повреждается изоляция. Последнее приводит к короткому замыканию в обмотках катушки. В случае если свечи, установленные в автомобиле, не отличаются качеством, происходит перегрузка проводов высоковольтного типа и возникает обрыв обмотки.

Существует два способа проверить работоспособность электротрансформатора: создание искры между свечей и корпусом и использование мультиметра. В современных автомобилях первый может привести к непредвиденным последствиям со стороны электроники. Поэтому стоит использовать именно указанный прибор для диагностики работоспособности бобины.

Как проверить катушку зажигания мультиметром: инструкция

Опытные автовладельцы, имеющие минимальные знания в механике, разделяют процесс на три основных этапа: подготовка, визуальный осмотр и диагностика с помощью прибора. Можно отвезти машину в сервис и доверить процесс профессионалам. Но, имея мультиметр, автовладелец сможет выполнить проверку самостоятельно. Кроме того, такой процесс будет полезен для понимания принципа работы автомобиля.

Первый этап — подготовка

Собственно, процесс подготовки заключается в приобретении самого прибора необходимого для проверки. Его можно купить в специализированном магазине, а особо экономные могут попросить у соседа по гаражу (проводить проверку стоит именно там). Прибор способен определять напряжение и сопротивления. Если катушка покажет результат соответствующей норме, значит, она исправна.

Другой вопрос, как узнать нужные показатели. Можно ориентироваться на среднее значение. Но лучше если автовладелец найдёт информацию в технической документации по автомобилю. Если документ утерян или машина была куплена на вторичном рынке, то нужные данные можно найти в интернете. Индивидуальный подход в этом вопросе более предпочтителен, чем использование усреднённых показателей.

Что требуется узнать о катушке зажигания автомобиля? Для диагностики требуются показатели сопротивления первичной и вторичной обмотки.

Этап №2 — визуальный осмотр

Бобины разных автомобилей могут иметь различный вид, но основной тип комплектации все-таки един. Можно явно различить следующие детали: корпус, два контакта, крышку и центральную клемму.

Визуальный осмотр нацелен на выявление механических повреждений прибора. То есть автовладелец должен внимательно осмотреть корпус и попытаться найти трещины, прожоги или сколы. Но так как катушка имеет эбонитовый корпус, который не пропускает ток, то причину неисправности следует искать в обмотке.

Третий этап — проверка мультиметром

Тут мы непосредственно разберёмся как проверить катушку зажигания мультиметром.

Диагностика электрической цепи тамблера

Прежде чем приступить к проверке прибором нужно открыть фиксатор и отсоединить от тамблера (в нём находится катушка) провода.
Настройте мультиметр на замер напряжения.
Приложите один контакт прибора к выводу бобины, а второй к массе (например, корпусу автомобиля).

Посмотрите показания прибора. Если катушка зажигания исправна, то на панели отобразится 12 Вольт или показатель, соответствующий технической документации транспортного средства. Если напряжение равно нулю, значит, с электрической цепью тамблера беда.

Вторичная обмотка

Далее, следует проверить сопротивление, чтобы понять где именно произошёл обрыв, в первичной или вторичной обмотке. Измените настройки мультиметра на измерение показателей сопротивления. Затем прикладываем контакты к центральной клемме и к одному из выводов катушки (не имеет большого значения положительный или отрицательный).

Нужные показатели стоит уточнить в паспорте автомобиля. Обычно они находятся в пределах 6-15 кОм. Если имеются внушительные отклонения от нормы, то можно с уверенностью сказать, что обрыв именно во вторичной обмотке.

Первичная обмотка

Чтобы выявить обрыв на первичной обмотке, необходимо измерить сопротивление, приложив контакты к положительному и отрицательному выводу катушки. Нормальные показатели соответствуют документации или находятся в пределах 0,5-2 Ом. Если видны значительные различия, значит, имеет место обрыв.

На этом вопрос, как проверить катушку зажигания мультиметром исчерпан. В случае обнаружения неисправности катушку придется заменить на новую. Следует регулярно проводить диагностику, ведь неисправность системы зажигания плохо влияет на двигатель и долговечность его эксплуатации.

Как: Используйте мультиметр для измерения сопротивления катушки и напряжения батареи

Для вейперов электричество — это наша кровь. Без него у нас не было бы вейпа! Тем не менее, так много новых вейперов не знают, как проверить сопротивление своих катушек или напряжение своих батарей с помощью мультиметра.

Очевидно, что наилучшим вариантом будет использование омметра для вашего здания, чтобы убедиться, что вы получаете точные результаты.

Если вы серьезно относитесь к вейпингу, особенно если вы занимаетесь восстановлением, мультиметр является ценным устройством, даже если он находится в режиме ожидания на случай, если ваш считыватель сопротивления сломается.
Посмотрим правде в глаза, мультиметр — это универсальное устройство, настолько универсальное, что если вы не знаете, что делаете, вполне вероятно, что вы взглянете на циферблаты и сдадитесь в замешательстве.

Внимание: Не все мультиметры одинаковы. Если вы планируете использовать мультиметр для измерения малых сопротивлений, убедитесь, что ваш мультиметр способен это делать. Действительно дешевого мультиметра НЕ БУДЕТ достаточно.

Итак, вот несколько способов их использования для вейпинга:

Несмотря на то, что наше сопротивление очень важно для нас, сопротивление, которое мы используем как вейперы, довольно мало по сравнению с другими приложениями.

Поверните шкалу мультиметра на минимальное значение сопротивления, обычно 20 или 200.
Соедините два щупа вместе и запишите внутреннее сопротивление мультиметра. (Большинство мультиметров имеют некоторую степень внутреннего сопротивления)
Поместите два щупа на распылитель, в котором находится ваша катушка, один щуп на положительном контакте (тот, что в середине соединения 510), а другой на внешней резьбе 510, чтобы получить общее сопротивление катушки в распылитель. Обратите внимание на это значение сопротивления.

Вы также можете проверить свое сопротивление, коснувшись щупов на положительных и отрицательных контактах, как показано ниже.
Теперь вы закончили работу с мультиметром.

Возьмите общее сопротивление вашего распылителя и минус внутреннее сопротивление мультиметра. (Общее сопротивление — внутреннее сопротивление мультиметра) Это ваше фактическое сопротивление.

Напряжение батареи

Когда вы перестраиваете, используете мехмоды или даже продвинутые устройства, важно знать о безопасности батареи, и одна из самых важных вещей, которые вы узнаете, это то, что ваши батареи могут разряжаться слишком низко, или заряд слишком высок, может быть гораздо опаснее, чем вы думаете.

По мере того, как ваши батареи разряжаются, их выходное напряжение также падает. Обычно только что заряженный аккумулятор 18650 или любой аккумулятор из диапазона 18xxx будет показывать около 4,2 вольта. Мы не хотим использовать их слишком низко. Некоторые могут опускаться ниже других, поэтому здесь нужно быть осторожным. Как правило, мне не нравится работать ниже 3,2 вольта. Я буду перезаряжаться, когда они станут такими низкими. Обычно вейп будет страдать от механического мода с такими низкими батареями, так что вы будете знать.

Вот как проверить напряжение аккумулятора с помощью мультиметра.

Достаньте мультиметр и переключите его на минимальное значение напряжения, обычно 20 или 200.
Красный — сила, черный — Земля. Возьмите щупы мультиметра и прикоснитесь ими к правильным концам батареи. Красный идет к плюсу батареи, черный к минусу.
Прочитайте свои вольты!
