Как проверить светодиод на работоспособность: работоспособность в режиме прозвонки, проверка диодов в фонариках

alexxlab

Содержание

работоспособность в режиме прозвонки, проверка диодов в фонариках

Самый эффективный способ проверить светодиод на работоспособность заключается в применении специального прибора — мультиметра, который иначе нередко называется тестером. Устройство представляет собой измерительный прибор, который может выполнять несколько функций. Выбирать их можно с помощью ручки, расположенной на передней панели.

  • Тестирование в режиме прозвонки
  • Проверка без выпаивания
  • Работоспособность светоизлучающих диодов в фонариках
  • Советы и рекомендации

Тестирование в режиме прозвонки

У каждого мультиметра, независимо от того, насколько дорогостоящим он является и какой фирмой был произведен, обязательно имеется функция проверки работоспособности светодиода. Это так называемая прозвонка.

Перед тем как прозвонить светодиод мультиметром, необходимо ручку переключения режимов тестера установить на режим прозвонки. Затем к контактам проверяемого прибора приложить черный и красный щупы мультиметра. Благодаря такому способу проверки, можно также определить, какой мощностью обладает светодиод.

При подключении тестера необходимо учитывать полярности проверяемого объекта. Его анод должен быть соединен со щупом красного цвета, а катод — с черным. Если подключить щупы неправильно, прибор ничего не покажет. При верном подключении светодиод должен начать излучать свет.

Проверяя диод на работоспособность, важно учитывать такую особенность: электроток тестера, настроенного на режим прозвонки, довольно слабый, поэтому он может не оказать никакого воздействия на лампочку. Проверяемый объект может быть вполне работоспособным, но светиться не будет из-за недостаточной силы тока.

Может быть и другое последствие слабого тока: светодиод начнет светиться, но излучение его будет настолько мизерным, что при обычном дневном свете разглядеть его не удастся. Перед тем как приступать к проверке, рекомендуется уменьшить яркость внешнего света.

Если же по каким-либо причинам этого сделать нельзя, следует обращать внимание не на сам прибор, а на измерительный прибор, точнее, на его показания. Если он исправен, то цифра, показываемая тестером, должна отличаться от единицы.

Можно даже очень мощный диод прозвонить мультиметром. Однако недостаток способа состоит в том, что провести проверку элементов, которые впаяны в микросхему, не получится. Для проверки светодиода, находящегося в микросхеме, нужно использовать специальные переходники, которые присоединяются к щупам тестера.

Проверка без выпаивания

Чтобы проверить мультиметром, не выпаивая светодиод из микросхемы, можно использовать небольшие металлические наконечники, роль которых могут играть, например, обычные канцелярские скрепки. Для надежной изоляции проводов, к которым присоединены наконечники, следует использовать текстолитовую прокладку. Вся конструкция при этом должна быть обмотана изолентой.

После выполнения всех этих простых действий получится надежный переходник, посредством которого легко можно добиться контакта щупов тестера с катодом и анодом проверяемого на работоспособность светодиода.

Также без выпаивания из микросхемы можно проверить диод на исправность. Для этого достаточно:

  1. Установить измерительный прибор в режим прозвонки.
  2. Присоединить щупы посредством переходника к контактам проверяемого объекта.
  3. Проверить, засветится лампочка или нет.

Как и в случае с обычной прозвонкой, которая проводится без переходника, возможно, придется выключить внешнее освещение или ослабить его, чтобы заметить неяркое свечение лампочки прибора.

Работоспособность светоизлучающих диодов в фонариках

Проверить на работоспособность светодиод, находящийся в маленьком фонарике, можно без особых сложностей.

Такая проверка проводится в несколько этапов:

  1. Необходимо разобрать фонарик и достать из него микросхему, в которую впаян светодиод.
  2. Металлические наконечники, которые предварительно были припаяны к щупам тестера, следует присоединить к контактам прибора. При этом важно соблюдать полярность, не путать черный щуп с красным.
  3. Мультиметр переключается в режим прозвонки.

Сразу после этого станет ясно, является ли исправным проверяемый элемент. Если он засветится, значит, с ним все в порядке. Если же излучения нет, значит, светодиод в неисправном состоянии.

Советы и рекомендации

Чтобы проверить светодиод тестером, важно уметь различать катод и анод. На самом деле различие легко обнаруживается визуально: катод обычно заметно короче, чем анод. Можно запомнить так: слово «катод» начинается с буквы «к», следовательно, этот контакт короткий. Впрочем, даже если подключить мультиметр без соблюдения полярности, ничего страшного не произойдет. Просто светодиодный элемент не получит ток и поэтому не будет светиться.

Вместо того, чтобы всякий раз при проверке угадывать, какой контакт является «положительным», а какой «отрицательным», лучше один раз запомнить навсегда. Это позволит сэкономить время. Нередко, чтобы проверить, работает ли светодиод, измеряют сопротивление. Однако такой метод проверки не очень широко распространен, ведь перед его применением необходимо определить технические параметры прибора.

Как видно, проверка на работоспособность светодиода с помощью тестера — довольно простая процедура. Для этого не понадобится много времени. Никаких физических усилий также прикладывать не придется. Да и финансовые затраты на такую проверку практически ничтожны, так как используемый прибор продается по очень низкой цене.

Проверка светодиода мультиметром (как прозвонить smd не выпаивая)

Главная » Световые приборы » Светодиоды

На чтение 8 мин Просмотров 5. 4к. Опубликовано Обновлено

Содержание

  1. Основные причины неисправности диода
  2. Проверка светодиода при помощи батарейки
  3. Как прозвонить без выпаивания
  4. Проверка СМД-диодов в фонарике
  5. Видео

Светодиоды – это полупроводниковые приборы искусственного света. Их работа основана на излучении световых фотонов и электромагнитной энергии видимого, инфракрасного и ультрафиолетового диапазона частот. Свет излучает p-n переход в зоне контакта диодов p- и n-типов проводимости во время идущего через него постоянного стабилизированного тока. При этом излучается свет (около 6 – 15% потребленной электроэнергии) и выделяется тепло – не менее 80 – 90% этой энергии.

Основные причины неисправности диода

Причин поломки может быть несколько. Тестирование делают по специальной методике. Основные причины сбоев:

  1. Тепловой пробой в результате перегрева и деструкция (разрушение) кристалла. Сопровождается горением лакового покрытия и пластмассового корпуса. На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.
  2. Электрический пробой p-n перехода. Прямое рабочее напряжение диода в зависимости от цвета свечения и материалов p-n перехода лежит в диапазоне от 1,5 до 4-4,5 В. Обратное напряжение на несколько вольт больше прямого. Поэтому скачки напряжения могут вызвать его нестабильность на выходе. Если они превышают обратное напряжение диода, возможен пробой.
  3. Механический обрыв. К полупроводниковому кристаллу от контактов корпуса ток подводят серебряные или золотые проволочки. От вибрации или ударов может произойти их обрыв.
  4. Деградация. Постепенное снижение характеристик светодиода, прежде всего яркости и оттенка свечения. Падение яркости нормируется 30, 50 и 70% от первоначальной. На 5-10% яркость падает в течение первой 1000 часов работы у большинства устройств. Падение яркости на 50 – 70% требует замены лампы, модуля, линейки или ленты. Иногда оно происходит за 15 – 20 тысяч часов.
На фото сгоревший светодиод на печатной плате лампы-ретрофита, аналога галогенной лампы типа MR16. В одном из корпусов SMD2835 из-за перегрева кристалла сгорел нанесенный на него желтый люминофор. Видна коричневая точка на элементе с позиционным обозначением D11.

Рекомендуем: Проверка светодиодной лампы мультиметром

Деградация идет в люминофорах белых светодиодов и в элементах вторичной оптики – линзах, встроенных в корпус или монтируемых на его поверхности. Под действием света линзы мутнеют, снижаются светопропускание и световой поток.

Так же проверяли замыкания проводов в кабеле между собой.

Способ использовали и после проверки звонка амперметром. Название операции закрепилось у электриков, а потом перешло в электронику. Только использовали не звонок, а тестер, который называли по-разному – АВОметр, омметр, мультиметр.

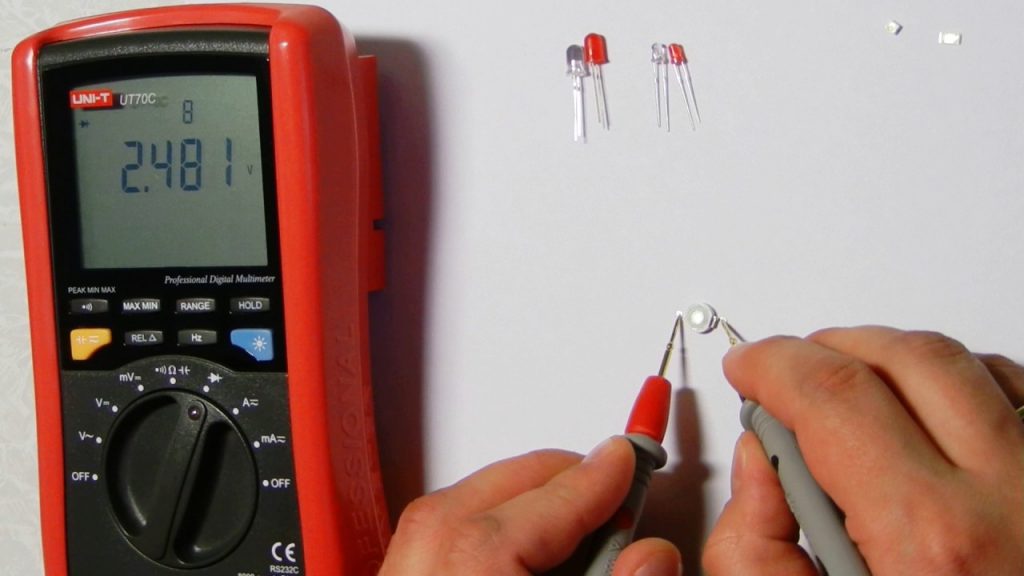

Проверка светодиода или прозвонка мультиметром. Информация на дисплее – О – диод исправен, ток идет; OL – диод исправен, ток не идет.

Проверить исправность светодиода мультиметром можно прямо на плате или выпаяв его. Прибор используют для проверки цепей постоянного и переменного тока. Им измеряют напряжение, сопротивление резисторов в режиме омметр, исправность и работоспособность конденсаторов, выпрямительных диодов, p-n-p и n-p-n транзисторов и другое.

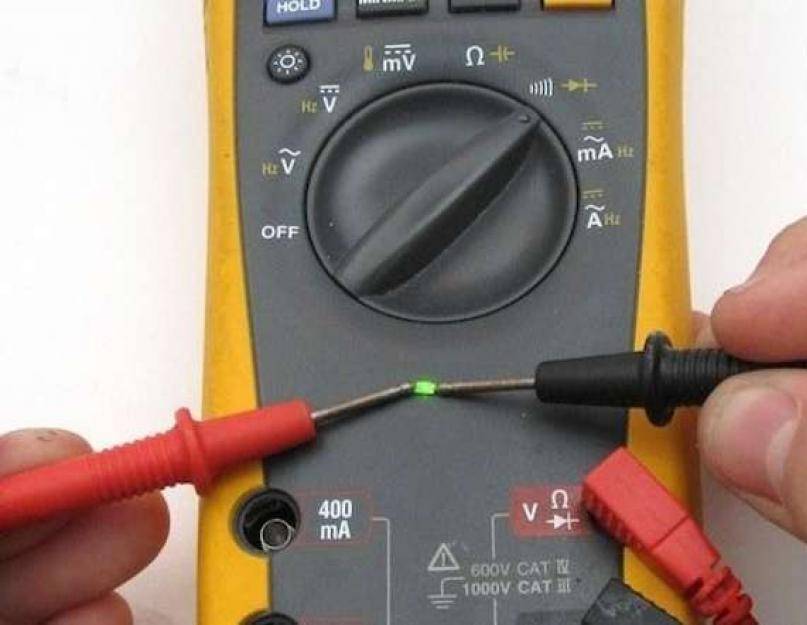

Проверка диода мультиметром.

Красный щуп и провод мультиметра – это цепь положительного полюса или «+» источника питания и анода диода. Черные провод и щуп – цепь, связанная с катодом и отрицательным полюсом источника. Мультиметр включен на режим измерения постоянного тока в диапазоне от 0 до 20 мА или 0,02 А.

На табло мультиметра высветилось 15,7 мА, что означает что диод открыт и его рабочий ток составляет указанную величину. Светодиод обычной яркости при такой силе тока должен светиться и немного греться.

При подаче напряжения напрямую без ограничения тока возможно превышение рабочего значения и тепловой пробой диода.

Читайте также

Подробно о напряжении светодиода — как узнать рабочий ток



Проверка светодиода при помощи батарейки

Чтобы проверить LED при помощи батарейки, нужно собрать цепь по схеме.

Схема проверки светодиода LED1 от батарейки 9V.

На схеме:

  1. LED1 – проверяемое устройство.
  2. 9V – источник питания (батарейка с напряжением 9В).
  3. VAΩ
    – измерительный прибор для замера V – напряжения, A – тока, Ω – сопротивления, АВОметр или мультиметр. На схеме работает в режиме измерения напряжения.
  4. R1 — токоограничивающий резистор.
  5. R2 – переменный резистор, задающий яркость светодиода.

Резистором R2 на мультиметре устанавливается номинальный рабочий ток. Исправный LED-элемент дает свет. Неисправный – не светит.

Современный мультиметр – универсальный измерительный прибор с цифровым (англ. – digital) дисплеем.

Один из видов мультиметров.

Другое название прибора – «тестер»– транслитерация кириллицей международного термина tester – тестирователь, проверятель, испытатель.

Как прозвонить без выпаивания

Чтобы проверить светодиод не выпаивая, нужно анализировать схему устройства. Если нет цепей, параллельных диоду, его можно прозвонить не выпаивая. Параллельные цепи могут влиять на результат.

На щупы мультиметра нужно напаять острые стальные иглы. Всю иглу кроме кончика и щуп нужно изолировать, например, термоусаживающейся трубкой. Щупом с иглой прокалывают слой защитного лака до контакта с выводом диода на корпусе или контактной площадки на плате. Измерение сопротивления в прямом и обратном направлении показывает работоспособность устройства. Прямое сопротивление – десятки–сотни Ом. Обратное – сотни килоОм или более.

Проверка СМД-диодов в фонарике

Это делается только если из фонарика можно вынуть плату с SMD-светодиодом, не поломав его, и если есть запасная плата с таким же диодом. Проверка производится заменой на плату заведомо исправную.

Видео

Для наглядности рекомендуем серию видеороликов.

Прозвонка в лампочке.

С помощью тестера.

Когда нет специального прибора.

СМД-прибор можно проверить разными способами. Наиболее простой и доступный – проверка мультиметром. Позволяет проверить диод, не выпаивая его. Выбирайте удобный для вас способ.

Диагностика

Оцените автора

( 2 оценки, среднее 4. 5 из 5 )

Как проверить светодиод мультиметром

Светодиоды

широко используются в современных осветительных приборах. Это связано с их экономичностью и высокой надежностью по сравнению с обычными лампочками. Однако светодиодные элементы не застрахованы от неисправностей. Проверить их работоспособность можно разными способами, но самый точный и простой метод — проверка тестером. В этой статье мы поговорим о том, как проверить светодиод мультиметром, и в чем особенности этой процедуры.

Содержание

  • Проверка светодиодов в режиме непрерывности
  • Проверка светодиодов без выпайки
  • Проверка светодиодов в фонарях
  • Заключение

Проверка светодиодов в непрерывном режиме

Мультиметр — это универсальный прибор, позволяющий проверить исправность практически любого электрического устройства или элемента. Для проверки светодиода тестером необходимо, чтобы прибор мог перейти в режим проверки диода, который чаще всего называют прозвонкой.

Проверка исправности светодиода мультиметром выполняется в следующем порядке:

  • Установите переключатель тестера в режим проверки диодов.
  • Подсоедините щупы мультиметра к контактам проверяемого элемента.

  • При подключении светодиода учитывайте полярность его выводов (черный щуп измерительного прибора подключается к катоду, а красный к аноду). Однако если точное расположение полюсов неизвестно, то в неправильном подключении нет ничего страшного, и светодиод в этом случае не выйдет из строя.

Если щупы подключены к контактам неправильно, то исходные показания на дисплее тестера не изменятся. Если полярность не перепутана, загорится рабочий диод.

  • Ток набора номера незначителен и недостаточен для работы светодиода в полную силу. Поэтому увидеть свечение элемента можно, слегка затемнив комнату.
  • Если нет возможности приглушить освещение, нужно смотреть на показания мультиметра. При проверке исправного диода значения на дисплее прибора будут отличаться от единицы.

Визуальная проверка светодиодов на видео:

Таким методом можно проверить на работоспособность даже мощный диод. Недостаток этого метода в том, что продиагностировать элементы, не выпаяв их из схемы, не получится. Для проверки светодиода в схеме к щупам необходимо подключить переходники.

Иногда исправность детали проверяют измерением сопротивления, но этот метод не получил широкого распространения, так как для его использования необходимо знать технические параметры диода.

Проверка светодиодов без выпаивания

Для подключения щупов счетчика к башмаку ПНП к ним необходимо припаять небольшие металлические наконечники, для чего можно использовать простые скрепки.

Для более надежной изоляции кабелей с припаянными наконечниками вставьте между ними прокладку для печатной платы и обмотайте конструкцию изолентой.

Путем этих нехитрых манипуляций мы получим надежный и в то же время простой переходник, с помощью которого мы сможем подключить щупы мультиметра к контактам светодиода.

Затем щупы подключаются к контактам светодиодного элемента, при этом последний из общей схемы припаивать не нужно. Дальнейшая проверка осуществляется в том же порядке, что описан выше.

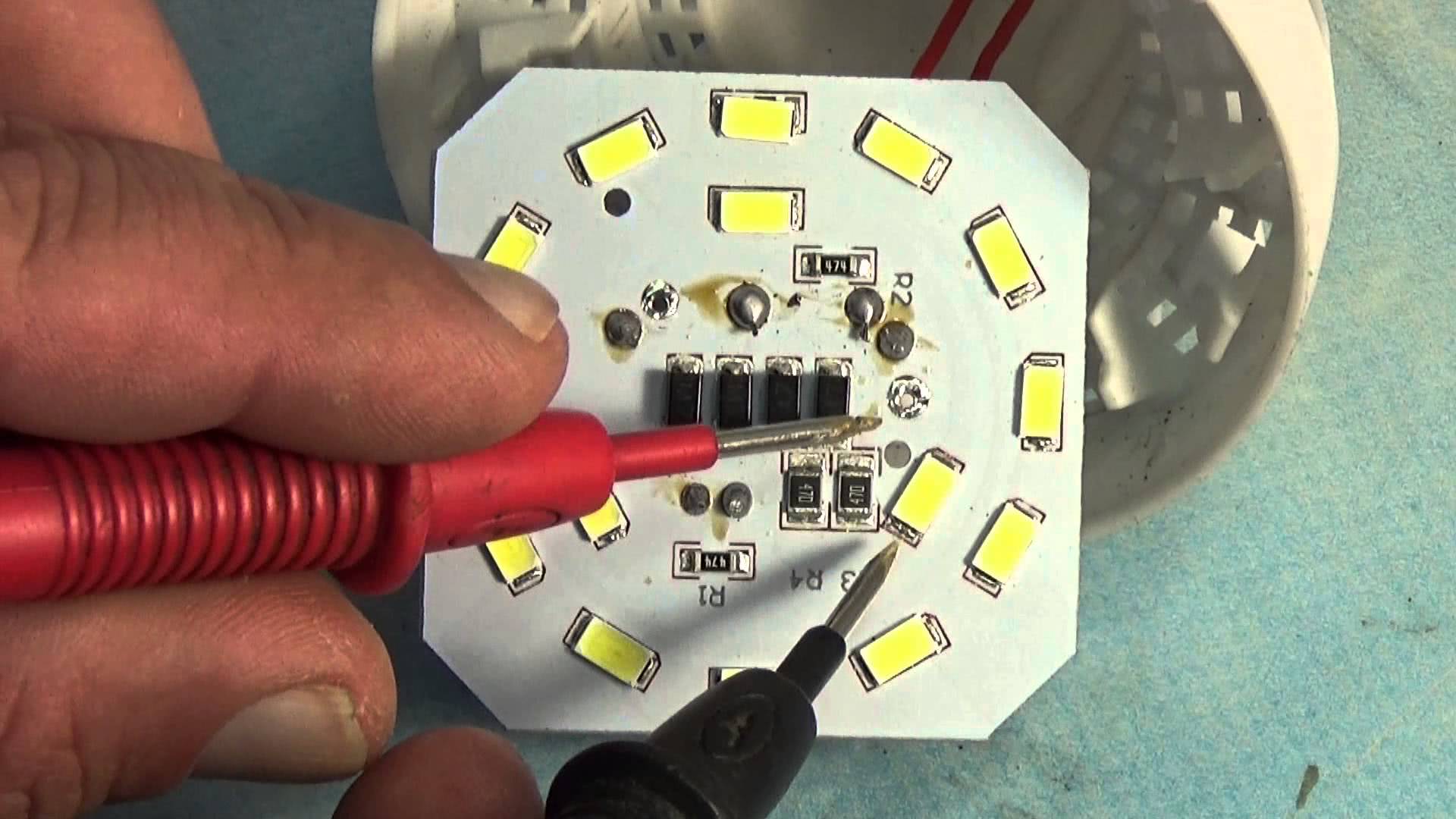

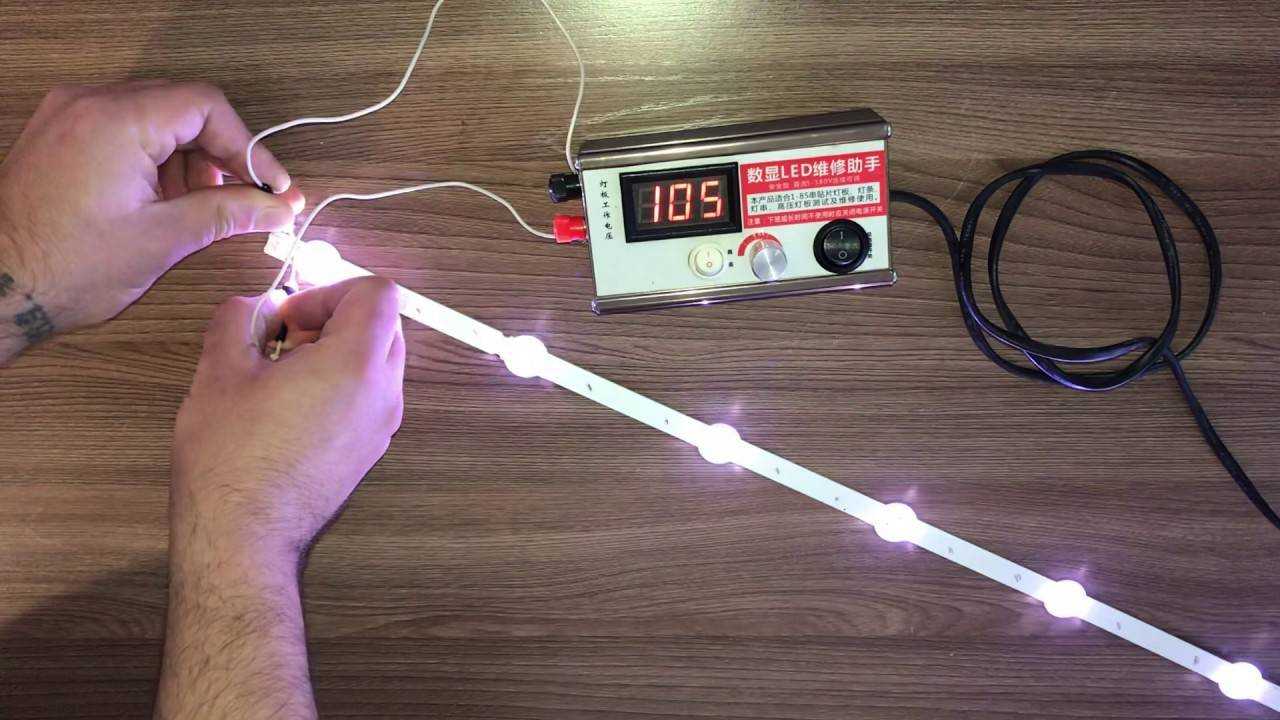

Приведем наглядный пример проверки исправности светодиода, не вынимая его из схемы.

Проверка светодиодов в фонарях

При проверке элементов светодиодных фонарей прибор необходимо разобрать и снять с него плату с установленными светодиодами. ножки светодиода прямо на плате.

Переключатель тестера устанавливается в режим прозвонки, после чего можно определить исправность элемента по отраженным показаниям на дисплее и по наличию (или отсутствию) свечения.

Проверка светодиодов без пайки удобна еще и тем, что позволяет определить неисправность путем измерения величины сопротивления в цепи. Так, при параллельном подключении светодиода сопротивление, приближающееся к нулю, свидетельствует о неисправности хотя бы одного из элементов. Получив такие результаты, нужно проверить каждый светодиод отдельно вышеописанными способами.

На видео проверка светодиодов лампочки без пайки:

Заключение

Из этого материала вы узнали, как проверить светодиод на исправность мультиметром. Процедура эта совсем не сложная, и, имея под рукой обычный тестер, каждый сможет проверить работоспособность светодиодов в бытовой технике.
