Что такое блок питания на компьютере с Windows? Блок питания — это коробка, которая преобразует электричество из переменного тока в постоянный и подает и распределяет напряжение на все компоненты компьютера.

Блок питания перед установкой в компьютер желательно проверить, особенно, если вы покупаете бывший в употреблении БП. Да и новые БП, несмотря на проверку на производстве частенько бывают неисправны.

В основном все советы в интернете сводятся к тому или отдать БП специалистам или подробные инструкции как его разобрать прозвонить и т.д. Но что же делать если нет таких навыков или блок питания попросту еще на гарантии?

Давайте рассмотрим как можно проверить блок питания компьютера программно без его разборки и физического вмешательства.

AIDA64

Шаг 1: Скачайте софт и установите его на свой ПК.

Шаг 2: запустите программу и выберите в меню «Сервисы» опцию «Тест стабильности системы».

Шаг 3: В меню слева поставьте галочку напротив надписи «Stress GPU(s)» — нагрузка блока питание с помощью видеокарты. Во всплывающем окне согласитесь использовать видеоадаптер.

Шаг 4: Нажмите «Start» и перейдите на вкладку «Statistics», — здесь отображаются результаты теста.

Обратите внимание на вольтаж — 5V, 3,3V. Большие просадки говорят о нестабильной работе блока питания.

Посмотреть работу БП в динамике можно на странице «Voltages». Показатель «Cooling Fans» отображает количество оборотов вентилятора блока питания. При запуске на ноутбуке может отображаться только вольтаж без графиков.

OCCT

Шаг 1: Скачайте программу и установите ее.

Шаг 2: Запустите софт и выберите вкладку «Тест».

Шаг 3: Укажите продолжительность теста от 1 до 999, кликните на букву «Ч», если хотите изменить часы на минуты.

Шаг 4: Выберите режим «Power». Если у вас несколько видеокарт, можно выбрать одну из них в списке ниже.

Шаг 5: Запустите тест.

Шаг 6: Ознакомьтесь с данными в реальном времени в окне справа, выбрав вкладку «Обороты». Дождитесь окончания теста, чтобы убедиться в отсутствии ошибок.

Рекомендуется выбирать длительность теста от 30 до 60 минут. Тестировать бесплатно можно в течение 1 часа, по истечению этого периода необходимо перезапустить тест или сделать пожертвование.

Вывод

AIDA64 — популярное решение для мониторинга ПК. Программа платная, для единичной проверки можно воспользоваться триаловой версией продукта. В случае слишком высокой нагрузи тест прекратится. Рекомендуется владельцам ноутбуков и слабых ПК.

OCCT — полностью бесплатная программа на русском языке. Есть возможность указать время тестирования, выбрать видеокарту, если их несколько. Данные отображаются в режиме реального времени. Программа очень сильно нагружает БП, поэтому во время длительных тестов с маломощными блоками питания стоить быть аккуратней, могут сгореть.

Проверка блока питания компьютера — программы и советы

1. Программы для проверки блока питания на Windows
2. Важное замечание

В процессе выбора комплектующих для персонального компьютера рядовой пользователь, как правило, задается вопросами быстродействия, объемом оперативной памяти, жесткого диска или SSD, параметрами видеокарты, забывая при этом о блоке питания.  А ведь это один из основных элементов надежной и стабильно функционирующей системы. Блок питания, преобразуя входное напряжение, формирует из него рабочие напряжения, питающие абсолютно все компоненты и узлы компьютера.

Качественный блок питания должен обладать и другими функциями, позволяющими эффективно и надежно работать компьютеру. Например:

• Фильтрация внешних помех и наводок, эргономичное расположение компонентов на плате блока питания, сводящее к минимуму внутренние наводки.
• Стабилизация напряжений под нагрузкой.
• Защита схемы от скачков и перепадов напряжения во внешней электросети.
• Коррекция коэффициента мощности, позволяющая повысить КПД блока питания и уменьшить нагрузку на электросеть.

К выбору блока питания необходимо относиться ответственно, но не менее важно следить за тем, чтобы он работал стабильно и соответствовал заваленным характеристикам. Будет не лишним проверять не только БП уже давно работающие в системе, но и новые. Это полезная практика, т.к. от брака и подделок никто не застрахован.

Программы для проверки блока питания на Windows

Для тестирования БП есть несколько программ, позволяющих это сделать из под Windows. Рассмотрим пару из них.

AIDA64

. Программа удобна, но для полнофункционального использования её необходимо приобрести. Впрочем, с некоторыми ограничениями можно использовать и пробную версию. Запускаем ярлык, в верхней панели выбираем «Сервис» — «Тест стабильности системы»

Далее ставим галочку на «Stress GPU(s)» и подтверждаем свое действия, нажав «Да» в появившемся окне. Тем самым во время нашего теста нагрузка на систему и блок питания будет увеличена за счет задействования в тесте графического процессора.

Запускаем тест, нажав на «Start»

Переходим на вкладку «Statistics»

В этом окне нас интересует «Voltage». Здесь следует обратить внимание на линии напряжения центрального процессора, 5V, 3,3V и 12V.  Чем стабильнее будут показатели столбцах «Minimum» и «Maximum», тем лучше. Явные просадки в показателях будут свидетельствовать о наличии проблем в работе блока питания.

Также стоит обратить внимание на «Cooling Fans» — «Power Supply» — этот параметр показывает скорость оборотов вентилятора блока питания под нагрузкой во время теста. Сама возможность автоматической регулировки оборотов является большим плюсом БП.

Для пользователей ноутбуков — иногда во вкладке со статистикой можно увидеть только напряжение процессора. В некоторых случаях это абсолютно нормально, т.к. отображение линий питания в программе зависит от схемотехники материнской платы, наличия тех или иных датчиков и совместимости их с программой. Но на точность отображения динамики напряжения во время теста это не влияет.

OCCT. Рассмотрим вторую программу. У неё есть явное преимущество перед предыдущей — она полностью бесплатна. Открываем и переходим на вкладку, указанную стрелкой

В этой вкладке обращаем внимание на параметры:

• Тип тестирования: Авто;
• Длительность: от 30 минут до 1 часа;
• Версия DirectX: выбираем доступную. Если есть возможность — 11, если нет — 9;
• Разрешение: как правило, текущее. Выставляется автоматически, в зависимости от того, какое в данный момент используете;
• Ставим галочку на «Полноэкранный режим»
• Ставим галочку на «64 бит Linkpack», если у вас 64-разрядная система. Узнать разрядность своей системы можно в свойствах ОС;
• Ставим галочку на «Использовать все логические ядра» (в некоторых случаях галочка недоступна, например, если в BIOS заблокированы одно или несколько ядер)

Всё. Можно запускать тест, нажав на кнопку «ON»

По окончании теста откроется окно со скриншотами, где будут подробные графики необходимых нам параметров системы. Проанализировав показания работы блока питания во время теста, мы можем сделать выводы о надежности и стабильности его работы.

Важное замечание

Программа OCCT очень сильно нагружает БП во время теста. Если вы не уверены в качестве своего блока питания, возможно, стоит воздержаться от данного теста. Особенно внимательно к этому замечанию стоит отнестись владельцам дешевых китайских блоков питания неизвестного или малоизвестного производителя. Это же и относится к владельцам ноутбуков. Пожалуй, оптимальным вариантом будет программа AIDA64.

Как проверить блок питания (БП) с помощью мультиметра

Блок питания или блок питания отвечает за подачу электроэнергии ко всем компонентам в корпусе вашего компьютера. Учитывая его жизненно важную роль, неисправный блок питания может привести к сбоям в работе вашей системы, повреждению дорогостоящих компонентов и, в худшем случае, к полному выходу из строя вашего компьютера.

Если ваш компьютер работает со сбоями, и вы хотите проверить, работает ли блок питания, или если у вас есть новый блок питания и вы хотите убедиться, что он исправен, вы можете использовать удобный мультиметр для проверки блока питания. Простой мультиметр, способный измерять напряжение, может сэкономить вам много хлопот и денег.

Зачем тестировать блок питания

Видео выше демонстрирует, что возгорание компьютеров — это не только мультфильмы. Это может произойти и в реальной жизни, и виновником часто является блок питания (БП). Это устройство получает питание от электрической розетки, преобразует его, а затем отправляет на компоненты вашего компьютера.

Неисправный блок питания иногда может быть безвредным, но он также может сжечь все компоненты в корпусе вашего компьютера. Поэтому тестирование блока питания путем его установки в компьютер на работоспособность является очень дорогим методом. В конечном итоге вы узнаете, работает ли блок питания или нет, но в конечном итоге вы можете потерять компьютерные компоненты на тысячи долларов в процессе.

С другой стороны, вы можете использовать мультиметр для проверки напряжения на контактах блока питания. Таким образом, вам не нужно подключать какие-либо компоненты ПК к блоку питания и избавить себя от риска их поджаривания. Вы можете использовать мультиметр, чтобы выяснить, неисправен ли блок питания, а затем отремонтировать его или получить новый блок питания, прежде чем он повредит другие части компьютера.

Элементарный тест: блок питания вообще включается?

Вентилятор блока питания должен начать вращаться в момент включения питания. Это элементарная и вместе с тем необходимая проверка, ведь если БП даже не включается, то какой смысл его тестировать мультиметром?

В этом тесте есть одна особенность: блок питания не включается без материнской платы. Это связано с тем, что блок питания имеет контакт включения питания, который подключается к материнской плате. Итак, если вы щелкнули выключателем питания на своем новом блоке питания, а вентилятор не вращался, не паникуйте. Вот как это должно быть.

Чтобы провести этот тест, не рискуя материнской платой, вы можете использовать канцелярскую скрепку, чтобы соединить контакт питания с контактом заземления. Если основной разъем вашего блока питания имеет цветные провода, то зеленый провод идет к контакту включения питания, а черный — к контакту заземления. Если провода не имеют цветовой маркировки, вы можете использовать приведенную выше схему, чтобы найти контакты на вашем разъеме. Обратите внимание на положение клипа.

Прежде чем приступить к тесту, наденьте непроводящие защитные перчатки. Хотя электричество от обычного блока питания не опасно, неисправный блок питания потенциально может убить вас электрическим током.

Когда зажим разъема обращен к земле, контакт включения питания является четвертым контактом справа в нижнем ряду. После того, как вы нашли контакты, вот как вы можете включить блок питания:

1. Убедитесь, что блок питания отключен, а выключатель питания выключен. Off отмечен кружком ( O ) на выключателе.
2. Возьмите металлическую скрепку и выпрямите ее. Вы также можете использовать проволочную перемычку или любой гибкий проводник.
3. Подсоедините один конец зажима к заземляющему контакту. На схеме они отмечены COM .
4. Подсоедините другой конец зажима к контакту включения.
5. Подключите блок питания.
6. Включите выключатель питания.

А теперь момент истины. Если вентилятор начинает вращаться, то поздравляем! Вы прошли первое испытание! Некоторые блоки питания имеют функцию нулевой скорости вращения, и через некоторое время вентилятор перестает вращаться. Так что не беспокойтесь, если вентилятор перестанет вращаться.

Проверка напряжения: Проверка блока питания с помощью мультиметра

Теперь пришло время проверить, подает ли блок питания достаточную мощность на каждый контакт. Вам нужно будет измерить напряжение на 13 контактах, которые делятся на три категории: 3,3 В, 5 В и 12 В.

Ваш блок питания должен оставаться включенным для этого теста, поэтому не выключайте его; пусть питание на мосту останется как есть. Если вы раньше не пользовались мультиметром, прочтите для начала, как пользоваться мультиметром.

1. Вставьте черный щуп в разъем COM разъем.
2. Подключите красный измерительный провод к разъему ВОм мА / мкА (на мультиметре он может иметь несколько иную маркировку).
3. Включите мультиметр и установите циферблат в положение напряжения постоянного тока. Это обозначено V рядом со сплошной линией с пунктирной линией внизу.
4. Подсоедините черный щуп к контакту COM на разъеме блока питания.
5. Подсоедините красный щуп к контакту блока питания, который вы хотите проверить.
6. Проверьте показания напряжения на мультиметре.

Повторите это для оставшихся контактов, чтобы убедиться, что они обеспечивают нужное напряжение. Штыри имеют допуск по напряжению, поэтому нормально, если напряжение немного выше или ниже того, что должно быть. Сравните показания напряжения вашего блока питания с таблицей ниже:

0093

Контакт	Допуск	Диапазон напряжения
1	+3.3V ± 5%	+3. 135 to +3.465V
2	+3.3V ± 5%	+3.135 to + 3.465V
4	+5V ± 5%	+4.75 to +5.25V
6	+5V ± 5%	+4.75 до +5,25 В
9	+5V ± 5%	+4.75 to +5.25V
10	+12V ± 5%	+11.40 to +12.60 V
11	+12V ± 5%	+11.40 to +12.60V
12	+3.3V ± 5%	+3.135 до +3,465 В
13	+3.3V ± 5%	+3.135 to +3.465V
14	-12V ± 10%	-10. 80 to -13.20V
21	+5V ± 5%	+4.75 to +5.25V
22	+5V ± 5%	+ от 4,75 до +5,25 В
23	+5V ± 5%	+4,75 до +5,25 В

, если выпадает на таблице. . После того, как вы проверили все контакты, вы узнаете, исправен ли ваш блок питания.

В качестве альтернативы, если вы хотите быть особенно осторожным, вы можете подключить тестовый компонент, например лампу, к разъему блока питания, а затем проверить, падает ли показание напряжения или нет. Напряжение каждого вывода должно оставаться в своем диапазоне, независимо от подключенных к нему компонентов.

Не ограничивайтесь визуальным осмотром с помощью мультиметра

Хотя блоку питания уделяется меньше всего внимания среди компонентов компьютера, он является бьющимся сердцем корпуса вашего компьютера. Неисправный блок питания может вызвать неожиданное отключение, снизить производительность компьютера и, в худшем случае, вывести из строя его компоненты.

Независимо от того, занимаетесь ли вы поиском и устранением неисправностей или хотите протестировать новый блок питания, вы можете положиться на мультиметр для безопасной проверки блока питания с минимальным риском. Вам нужно соединить контакт питания с контактом заземления, чтобы запустить блок питания, а затем проверить напряжение на контактах, чтобы убедиться, что они обеспечивают необходимую мощность.

Как проверить блок питания ПК с помощью мультиметра (Руководство)

Хороший блок питания может спасти или сломать ваш компьютер, поэтому стоит знать, как правильно проверить блок питания (БП) с помощью мультиметра.

Проверка с помощью мультиметра

Проверка блока питания компьютера имеет решающее значение при диагностике проблем с компьютером и должна быть первым делом при возникновении проблем с системой. К счастью, это довольно простой процесс, для которого требуются лишь некоторые основные инструменты. Вот как можно всего за несколько минут протестировать блок питания настольного ПК, чтобы выявить и устранить любые потенциальные проблемы.

Хороший блок питания может спасти или сломать вашу систему, поэтому стоит знать, как правильно проверить блок питания (БП) с помощью мультиметра.

Проверка с помощью мультиметра

1. Сначала проверьте ПК. Советы по безопасности при ремонте

Перед проверкой блока питания убедитесь, что компьютер отключен от сети переменного тока и правильно заземлен.

Безопасность всегда должна стоять на первом месте при работе на ПК. Чтобы обеспечить безопасность при выполнении этого процесса, важно следовать некоторым советам по безопасности. Первый, наденьте антистатический браслет , чтобы защитить компоненты компьютера от статического электричества. Убедитесь, что вокруг вас нет воды или напитков . Кроме того, держите все свои инструменты подальше от того места, где вы работаете с компьютером, потому что, если вы коснетесь любого из этих предметов, а затем коснетесь любой внутренней части компьютера, вы закоротите (или даже разрушите) материнскую плату или другие части в ваша система. (1)

2. Откройте корпус компьютера Видео | GuruBrew

Отсоедините все кабели, подключенные к компьютеру, и снимите его крышку. Вы должны увидеть блок питания, установленный внутри корпуса. Узнайте, как снять крышку, прочитав его руководство или внимательно изучив его.

3. Отсоедините разъемы питания Видео | Britec09

Отсоедините все разъемы питания, кроме основного разъема питания блока питания (20/24-контактный разъем). Убедитесь, что нет разъемов питания, которые подключены к каким-либо внутренним устройствам внутри вашего компьютера (например, видеокартам, CD/DVD-ROM, жестким дискам и т. д.)

4. Сгруппируйте все силовые кабели Видео | Кабели питания HealMyTech

обычно сгруппированы в одной части корпуса. Это сделано для облегчения доступа и уменьшения беспорядка в самом корпусе. При тестировании блока питания лучше всего сгруппировать все кабели вместе, чтобы вы могли их четко видеть. Для этого вам нужно удалить их из их текущего положения и поместить обратно в область, к которой вам будет легко получить доступ. Вы можете использовать застежки-молнии или крутящиеся стяжки, чтобы держать их в чистоте и порядке.

5. Замкните 2 контакта 15 и 16 Out на 24-контактной материнской плате Видео | GuruBrew

Если ваш блок питания имеет 20-контактный разъем, пропустите этот шаг, но если блок питания имеет 24-контактный разъем, вам придется закоротить контакты 15 и 16. Для этого вам понадобится скрепка или перемычка. Продолжайте читать, и я покажу вам, как закоротить их скрепкой.

Сначала максимально распрямите скрепку. Затем возьмите один конец скрепки и вставьте ее в контакт 15 на 24-контактном разъеме. Затем возьмите другой конец скрепки и вставьте его в контакт 16. Как только это будет сделано, присоедините 24-контактный разъем к материнской плате. (2)

6. Убедитесь, что переключатель напряжения источника питания

При настройке источника питания вам необходимо убедиться, что переключатель напряжения источника питания настроен на вашу местную электрическую систему. Если вы живете в стране, где стандартное напряжение в розетке составляет 110 вольт, например, в США, то у вас должна быть настройка на 110 вольт. Если вы живете в стране, где используется 220 вольт, как и в большинстве европейских стран, то настройка должна быть на 220 вольт.

После того, как вы убедились, что напряжение установлено правильно, пришло время собрать инструменты и расходные материалы. Для проверки блока питания вам понадобится электрический тестер или мультиметр. Вы также можете рассмотреть возможность ношения защитных очков и перчаток во время этого процесса.

7. Подключите блок питания к розетке Видео | GuruBrew

Если ваш компьютер в данный момент не включен, подключите его к работающей розетке перед началом процесса тестирования. Это обеспечит достаточную мощность для тестов во время их выполнения. Обратите внимание, что если ваш компьютер по-прежнему не включается после проверки блока питания, возможно, существуют другие проблемы, но блок питания по-прежнему будет работать должным образом и может быть использован в другом ПК или продан на запчасти.

8. Включите мультиметр

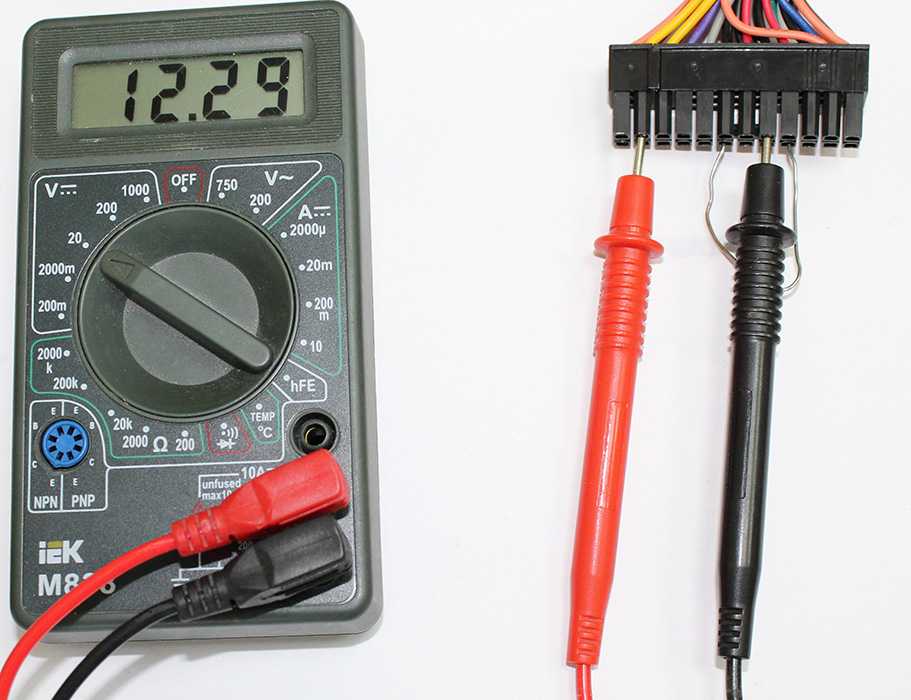

Настройте мультиметр на измерение напряжения постоянного тока. Если вы не знаете, как это сделать, обратитесь к инструкциям, прилагаемым к мультиметру. Некоторые мультиметры имеют переключатель для выбора показаний напряжения переменного или постоянного тока, в то время как другие имеют кнопки, которые позволяют вам установить функцию и диапазон.

Вставьте черный щуп в разъем COM на мультиметре. Обычно это разъем с маркировкой «COM» или «-» (отрицательный), и он, вероятно, будет черного цвета.

Подключите красный щуп к разъему V/Ω на мультиметре. Обычно это разъем с маркировкой «V/Ω» или «+» (положительный), и он, вероятно, будет красного цвета.

9. Проверка 24-контактного разъема питания материнской платы на непрерывность

Чтобы проверить 24-контактный разъем питания материнской платы, найдите 20-контактный разъем питания материнской платы на блоке питания (БП). Этот конкретный разъем имеет два отдельных ряда, каждый из которых имеет 12 контактов. Ряды смещены и расположены в шахматном порядке, так что все 24 контакта соответствуют одному разъему на блоке питания. В частности, все 24 вывода расположены в чередующемся порядке, где каждый ряд начинается с вывода, который имеет общее соединение с выводом противоположного ряда. Следуйте этому шаблону, а затем проверьте, нет ли видимых повреждений контактов рядов или 24-контактного порта материнской платы. Если есть повреждение любой из этих двух частей, мы можем порекомендовать сертифицированный ремонт у местного специалиста.

10. Задокументируйте число, которое показывает мультиметр Видео | ESRepair

После настройки мультиметра на напряжение постоянного тока подсоедините красный щуп к зеленому проводу, а черный щуп к одному из черных проводов. Поскольку имеется несколько черных проводов, на самом деле не имеет значения, какой из них вы выберете, но лучше не касаться обоих щупов вместе на одном проводе, так как это может привести к повреждению. Задокументируйте, какое число отображается на дисплее вашего мультиметра — это ваше «входное напряжение».

11. Выключите блок питания и включите переключатель на задней панели его блока питания

Затем выключите выключатель питания на задней панели блока питания, подключенного к розетке переменного тока. Затем отключите все ваши внутренние устройства от разъемов питания. Снова подключите все эти устройства и задокументируйте, какое число отображается на дисплее вашего мультиметра — это ваше «выходное напряжение».

12. Включите питание всех ваших внутренних устройств

После проверки блока питания снова выключите выключатель и снова подключите все внутренние устройства к источнику питания. (CD/DVD-приводы, жесткий диск, видеокарта и т.  д.), замените все панели, так как нет причин оставлять все отключенным надолго, поэтому снова подключите все свои внутренние устройства к их источникам питания, и все готово!

13. Подключите блок питания

Теперь вы можете подключить блок питания к настенной розетке или к удлинителю. Очень важно, чтобы к удлинителю или сетевому фильтру вместе с блоком питания не было подключено ничего другого. Если есть другие подключенные устройства, они могут вызвать проблемы с тестом.

14. Повторите шаги 9 и 10.

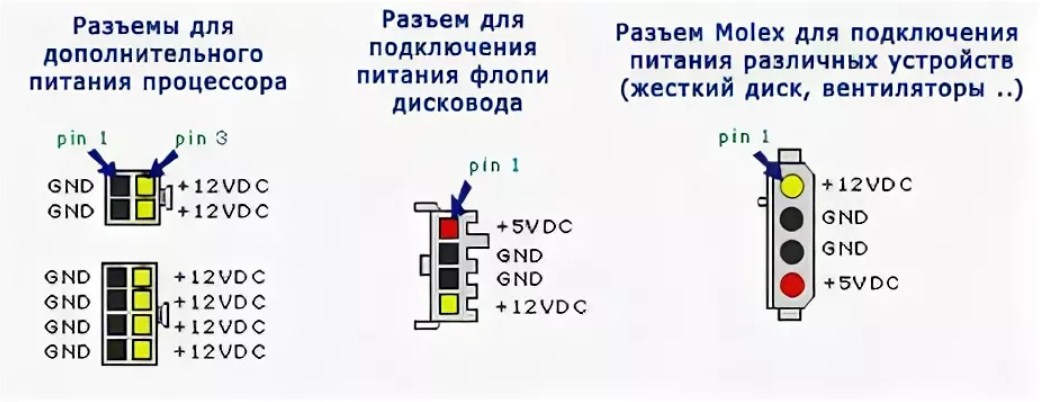

Еще раз включите мультиметр и установите его на диапазон напряжения постоянного тока (20 В). Повторите этот процесс для всех разъемов с черным проводом (земля) и цветным проводом (напряжение). На этот раз, однако, убедитесь, что оголенные концы щупов мультиметра не касаются чего-либо, когда они находятся внутри разъемов блока питания. Это может привести к короткому замыканию или поражению электрическим током, если есть проблемы с тем, что вы тестируете.

15. После завершения тестирования выключите и отсоедините компьютер от сети

После завершения тестирования выключите и отсоедините компьютер от сети. Важно отключить все компоненты от компьютера, прежде чем начинать какие-либо действия по устранению неполадок или ремонту.

Советы

• Самое главное помнить, что показания напряжения, силы тока и сопротивления будут различаться в зависимости от марки используемого вами мультиметра. Поэтому всегда читайте руководство к мультиметру, прежде чем пытаться выполнить этот тест.
• Проверьте все соединения и убедитесь, что блок питания подключен к материнской плате и всем остальным компонентам.
• Убедитесь, что источник питания включен и не перегорел предохранитель или не сработал автоматический выключатель.
• Не подключайте ничего к сетевой розетке во время проверки блока питания ПК с помощью мультиметра, так как это может привести к повреждению обоих устройств и/или причинить травму.
• Если у вас есть какие-либо сомнения относительно того, правильно ли работает блок питания вашего ПК, обратитесь к производителю компьютера за дополнительной информацией, прежде чем приступить к выполнению этого руководства.
