Как проверить заряд акб мультиметром: Как проверить заряд аккумулятора мультиметром. Узнаем показания в домашних условиях + ВИДЕО

alexxlab

Содержание

Как проверить аккумулятор?

ПРОВЕРКА АККУМУЛЯТОРА АВТО С ПОМОЩЬЮ МУЛЬТИМЕТРА

Необходим мультиметр — прибор для измерения напряжения. Если его нет, можно попросить у знакомых или купить в магазине. Прибор не дорогой, и если не раз будете проводить ремонтные работы с электрооборудованием, то он пригодиться. Рекомендую покупать цифровой мультиметр, т.к. он удобнее в работе.

Не стоит полагаться на замер напряжения АКБ с помощью бортового компьютера машины, т.к. они ошибаются. Это происходит потому, что данные вольтметры подключается не напрямую к аккумулятору, а значит возможны потери. Поэтому, напряжение на них может показываться меньше, чем на самом аккумуляторе.
ПРОВЕРКА АККУМУЛЯТОРА ПРИ РАБОТАЮЩЕМ ДВИГАТЕЛЕ

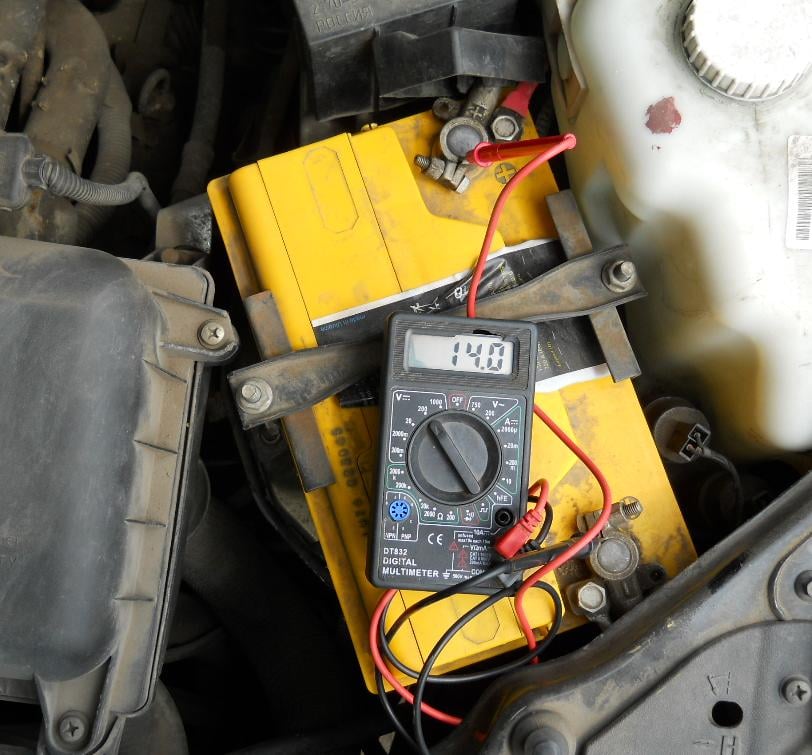

Измеряем напряжение сначала на заведенном двигателе. Нормальное напряжение должно показывать от 13,5 до 14,0 В.

Если напряжение аккумулятора при работающем двигателе больше величины в 14,2 В — это свидетельствует о низкой зарядке аккумулятора и что генератор работает в усиленном режиме, чтобы зарядить батарею. Это бывает не всегда, например, зимой возможно повышенное напряжение, т.к. аккумулятор мог разрядиться немного за ночь из-за холодной температуры, или электроника определяет температуру воздуха и дает больше заряда на аккумулятор.
В повышенном напряжении на аккумулятор нет ничего плохого. Если с электрооборудованием машины все нормально, то через 5-10 минут электроника скинет напряжение до обычного: 13,5-14,0 В. Если этого не происходит и напряжение постепенно не сбрасывается до оптимальной величины, то это может обернуться перезарядом аккумулятора. Он будет работать при максимальной отдаче, что грозит выкипанием электролита.

Если при работающем двигателе напряжение меньше 13,0-13,4 В — это говорит, что аккумулятор полностью не заряжается. Не стоит сразу бежать в авто сервис, для начала измерение должно происходить при всех выключенных потребителях, а значит выключите музыку, фары, отопление, кондиционер и все приборы энергопотребления.
Какое сейчас напряжение на аккумуляторе при замере мультиметром? При нормальной работе электроники машины оно должно быть в пределах от 13,5 до 14. Если ниже — это говорит, что не работает генератор автомобиля. Особенно, когда напряжение при работающем двигателе и выключенных потребителях меньше 13,0 В.

Возможно низкое напряжение, если контакты аккумулятора окислились, так что проверьте контакты и зачистите их шкуркой.

Как еще проверить работу аккумулятора и генератора? Есть один способ. При работающем двигателе и выключенных источниках потребления, напряжение на аккумуляторе равняется 13,6. Теперь включаем ближний свет. Напряжение АКБ должно чуть упасть — на 0,1-0,2 В. Далее включаем музыку в машине, потом кондиционер и другие потребители. Делаем всё постепенно и при каждом включении потребителей напряжение на батарее должно слегка падать.

Если напряжение, после включения источников энергопотребления автомобиля падает значительно, это говорит, что генератор работает не в полную мощность и износились щетки генератора.

При всех включенных потребителях напряжение на батарее машины не должно падать ниже 12,8-13,0 В. Если оно меньше — аккумулятор разряжается и требует замены и покупку нового АКБ, а как это проверить поговорим ниже.
ПРОВЕРКА АККУМУЛЯТОРА ПРИ НЕРАБОТАЮЩЕМ ДВИГАТЕЛЕ

Проверяем напряжение аккумулятора при неработающем двигателе с помощью мультиметра. Если напряжение менее 11,8-12,0 — аккумулятор разряжен, автомобиль может не завестись и придется его прикуривать от другого автомобиля.
Нормальное напряжение на аккумуляторе при неработающем двигателе должно быть от 12,5 до 13,0 В.

Есть старая и простая методика, чтобы по напряжению узнать уровень заряда аккумулятора. Так, напряжение 12,9 – говорит, что АКБ заряжен на 90%, напряжение 12,5 — на 50%, а 12,1 — на 10 процентов. Это приблизительная методика измерения уровня заряда, но действенная, что подтверждено на собственном опыте.

Есть нюанс, когда измеряете напряжение при неработающем двигателе. Если измерение проходит после того, как заглушили двигатель, то возможно одно показание, а если на следующее утро — будет другим напряжение. Лучше измерить напряжение на батарее перед поездкой.

Уровень заряда аккумулятора говорит о его способности держать напряжение на протяжении некоторых дней. Если аккумулятор полностью заряжен, то даже если не ездили более недели, напряжение не сильно упадет. В противном случае, если батарея машины разряжена — напряжение будет падать быстро и заряд аккумулятора продержится не долго.
Мы рассказали о простой методике измерения напряжения на аккумуляторе — она является приблизительной, хотя и вполне действующей. Если хотите стопроцентно узнать о работоспособности аккумулятора, то об этом поговорим в следующем разделе.
ПРОВЕРКА АККУМУЛЯТОРА С ПОМОЩЬЮ НАГРУЗОЧНОЙ ВИЛКИ

Данная методика проверки аккумулятора с помощью нагрузочной вилки — действенный способ проверки работоспособности батареи автомобиля. Именно по его результатам можно заявлять, заряжен аккумулятор или нет.
Как проверить заряд аккумулятора? Для этого подсоединяете нагрузочную вилку, соблюдая полярность. Время присоединения не должно превышать 5 секунд. В начале замера напряжение 12-13,0 В. В конце пятой секунды напряжение должно быть больше 10 Вольт. Такой аккумулятор считается заряженным и способным работать под нагрузкой.

Если при проверке нагрузочной вилкой напряжение падает ниже 9 вольт, аккумулятор считается слабым и ненадежным. В данном случае придется задуматься о покупке нового аккумулятор для авто.

заряд АКБ мультиметром (тестером) и нагрузочной вилкой, уровень и плотность » АвтоНоватор

Состояние аккумулятора автомобиля — предмет постоянной заботы владельца. Если за ним не следить, проблемы настигнут в самый неподходящий момент, и обижаться надо будет только на самого себя. Большинство водителей знает о важной и ответственной роли АКБ, выполняя осмотр и регулярно производя необходимое обслуживание. Но некоторые начинающие автолюбители не имеют представления, как проверить аккумулятор автомобиля на работоспособность, а также какие инструменты или приспособления для этого нужны. Вопрос важный, поэтому следует рассмотреть его со всех сторон.

Содержание

  • 1 Визуальный осмотр

  • 2 Как проверить аккумулятор на работоспособность

    • 2.1 Уровень и плотность электролита

    • 2.2 Измерение ёмкости

    • 2.3 Проверка напряжения мультиметром

    • 2.4 Нагрузочной вилкой

Визуальный осмотр

Первым действием, выполняемым при осмотре АКБ, является обычный визуальный осмотр. Необходимо проверить, нет ли изъянов, видимых внешне:

  • Нарушения целостности корпуса.
  • Загрязнения, слой пыли или мелкого мусора.
  • Состояние клемм, наличие белого или зелёного налёта окислов.
  • Потёки электролита или влага.
  • Ослабление контакта клемм, отсутствие плотности прилегания.

Внешний осмотр аккумулятора надо производить регулярно. Он не отнимет много времени, но позволит обнаружить первые признаки износа или разрушения, сигнализирующие о необходимости ремонта или замены. Каждый раз, когда владелец заглядывает под капот автомобиля, он должен уделить несколько секунд для оценки внешнего вида АКБ. Обнаруженные загрязнения, лужицы воды или потёки электролита следует удалить ветошью. Для удаления потёков электролита можно использовать слабый раствор щёлочи (на 100 г воды берётся 5 г соды), после чего корпус насухо протирают сухой тряпкой. Допускать наличие влаги на корпусе нельзя, поскольку это приводит к ускоренному интенсивному саморазряду.

Корпус аккумуляторной батареи должен быть целым, а грязь на контактах отсутствовать

Ослабленный контакт клемм уменьшает пусковой ток, что замедляет процесс зарядки, ухудшает запуск двигателя. Вследствие увеличения сопротивления и плохого прилегания контактов образуется налёт окислов, клеммы сильно нагреваются, усугубляя проблему еще больше. Вопрос решается зачисткой клемм мелкой наждачной бумагой, затяжкой контактов и смазкой техническим вазелином. Можно поступить ещё проще — проверяя уровень масла в двигателе, достаточно прикоснуться концом щупа к контактам. Этой капельки масла достаточно, чтобы защитить поверхность клемм от возникновения налёта окислов.

Как проверить аккумулятор на работоспособность

Существует два явных признака выхода АКБ из строя:

  • Усилия стартера не хватает, чтобы завести двигатель. Искра слабая и поджечь топливную смесь она не в состоянии. Двигатель прокручивается с заметным трудом.
  • Заряд АКБ быстро заканчивается. Это особенно заметно в зимнее время, когда заряда хватает лишь на несколько запусков.

При появлении признаков снижения работоспособности АКБ следует определить причину быстрого исчезновения разряда. Не всегда в этом виноват сам аккумулятор, нередко источником проблемы являются другие элементы:

  • Слабый ток генератора не в состоянии качественно зарядить аккумулятор. Эту проблему надо решать на СТО.
  • Неправильно подключенные устройства и приборы также способствуют ускоренной разрядке АКБ.
  • Долгий срок службы аккумулятора, вызвавший износ устройства (сульфатация, механические повреждения, окисление).
  • Проблемы с электропроводкой.
    Со временем изоляция перетирается, и появляется возможность замыкания.
  • Неопытные или невнимательные водители нередко оставляют включенными некоторые приборы — магнитолу, индикаторы или лампочки. Это способствует расходу заряда АКБ.
  • Отсутствие обслуживания. Если не производится постоянный уход за аккумулятором, срок его службы начинает стремительно сокращаться.

Когда внешние причины расхода заряда устранены или не обнаружены, вероятность отказа аккумулятора значительно увеличивается. Необходимо произвести проверку его работоспособности. Существует несколько методов определения его состояния:

Уровень и плотность электролита

Этот способ проверки годится только для измерения заряда обслуживаемых аккумуляторов. Устройство устанавливают на горизонтальную поверхность, откручивают все пробки банок и визуально определяют количество электролита в каждой из них. Он должен быть примерно на 1 см выше уровня верхушек пластин. Если требуется более точная проверка, понадобятся градуированная или простая стеклянная трубка и линейка.

Трубку опускают в электролит до упора в край пластины, свободный конец зажимают пальцем и вынимают её из банки. Измеряют длину столбика электролита, оставшегося в трубке. Она должна составлять 10-15 мм. Если уровень не соответствует номинальному значению, доливают до нужного количества дистиллированную воду. Подобным образом производят проверку уровня в каждой банке.

Немного устаревший ареометр с семью поплавками для измерения плотности электролита

Для проверки плотности понадобится ареометр. Он представляет собой стеклянную колбу, на верхнем конце которой установлена резиновая груша, а внутри находится поплавок с нанесённой шкалой (градуировкой). Для проверки следует опустить свободный конец трубки в электролит и с помощью груши втянуть его внутрь. Поплавок должен свободно плавать в жидкости. Линия градуировки, совпадающая с поверхностью электролита, покажет значение плотности в г/см

3. В норме она составляет 1,28+- 0,01 г/см3. Понижение значения на 0,01 означает разряд на 5-6%. Проверку надо производить в соответствующих условиях:

  • Произведена полная зарядка АКБ.
  • Температура воздуха должна составлять 25о.

Если при проверке получено значение 1,23 г/см3, значит, плотность упала на 0,05 г/см3, что означает падение заряда примерно на 30%. Нужна подзарядка. Рекомендуется производить такую проверку раз в полгода. Если после полной зарядки показания не соответствуют контрольным значениям, необходима замена электролита.

Измерение ёмкости

Методика состоит в осуществлении контрольного разряда батареи с заранее известными показателями нагрузки. Определяется, за какое время устройство отдаст половину своего заряда при известной нагрузке. Единицей измерения служат ампер-часы (а/ч). Для проверки ёмкости необходимо полностью зарядить АКБ. Затем следует убедиться в полноте заряда, для чего надо проверить плотность и объём электролита. После этого к аккумулятору подключается потребитель с заранее известной мощностью, например — лампа на 24 Вт, отмечается точное время подключения. Лампа горит до момента падения напряжения АКБ на 50% от первоначального значения (при полной зарядке устройства). Время, потраченное на половинный разряд батареи, умножается на силу тока, присутствующего в цепи аккумулятор-лампа при подключенной нагрузке. Полученная величина сравнивается с паспортным значением ёмкости в а/ч. Чем ближе окажутся оба показателя, тем лучше техническое состояние аккумулятора.

Другой способ определения ёмкости менее информативен, но позволяет гораздо быстрее получить ответ, работоспособен аккумулятор, или нет. Необходима лампа (нагрузка может быть любой, но лампа удобнее), забирающая половину тока батареи. Например, если паспортная ёмкость составляет 7 а/ч, то лампа должна создавать нагрузку 3,5 В. Лампа подключается и выдерживается пару минут. Если она постепенно тускнеет, значит, аккумулятор неработоспособен и проводить проверку дальше незачем. Если же этого не происходит, надо измерить напряжение на клеммах. Показатель 12,4 В и выше свидетельствует об исправности, а меньшее значение свидетельствует о необходимости замены АКБ.

Проверка напряжения мультиметром

Проверка напряжения аккумулятора с помощью бортового компьютера зачастую даёт неверный результат, поскольку измерение производится через несколько различных потребителей. Точные показатели можно получить только отдельным измерением напряжения с помощью мультиметра. Проверка производится без нагрузки, с отсоединённым от бортовой сети аккумулятором. При полной зарядке он должен выдавать 12,6-12,9 В. Более точное значение для данной батареи можно узнать в паспорте устройства.

Значение напряжения в 12,78 В говорит о полной зарядке аккумулятор

Измерение производится тестером, установленным на постоянный ток (DC), диапазон измерения — 20 В. Красный щуп включается в гнездо мультиметра, соответствующее диапазону измеряемого тока 10-20 А. Затем чёрный щуп присоединяется к минусу, а красный — к плюсу АКБ. Если щупы перепутать местами, на дисплее значение будет отображено со знаком «минус». Прикосновением концов щупов к клеммам аккумулятора измеряется напряжение. Необходимо помнить, что время касания не должно превышать более 2 секунд, в противном случае можно испортить аккумулятор.

Только что заряженная батарея нередко отдаёт большее напряжение, чем указано в паспорте — 13 В и более. Это связано со свойствами электролита и не является действительным значением. Для получения точной информации рекомендуется производить измерения через 2 часа после окончания зарядки. Показания прибора в районе 12,7 В означают исправность батареи. Если устройство выдало значение 11,7 В, заряд аккумулятора полностью отсутствует.

Нагрузочной вилкой

Нагрузочная вилка — это электротехническое устройство, предназначенное для определения величины заряда автомобильного аккумулятора. Возможности прибора позволяют определить не только степень загрузки, но и общую работоспособность АКБ. Первые конструкции представляли собой вольтметр с параллельно подключенным к нему нагрузочным резистором и двумя контактами. Современные приборы оборудуются массой дополнительных узлов — амперметрами и прочими устройствами для диагностики электрической системы машины. Существует достаточно большое количество разновидностей нагрузочных вилок, но принципиального отличия они не имеют, вся разница заключается в величине нагрузки и пределах измерения. Есть конструкции, предназначенные для работы с кислотными или щелочными аккумуляторами, кроме того, существуют устройства, производящие измерение заряда отдельных банок. От двух контактов большинство производителей отказались, устанавливая на свои приборы один зажим типа «крокодил» на проводе и второй операционный контакт. Такая конструкция намного удобнее.

Нагрузочная вилка имитирует работу стартера автомобиля, потому напряжение начинает проседать

Перед началом измерения необходимо отсоединить аккумулятор от бортовой сети, протереть его насухо ветошью и очистить клеммы от налёта окислов. Проверка производится поэтапно:

  • Через 6-7 часов, прошедших после окончания зарядки или остановки двигателя, производится измерение рабочего напряжения батареи без нагрузки. На современных приборах это делается путём присоединения плюса (зажим на собственном проводе) к соответствующей клемме АКБ и кратковременном касании минусовым контактом второй клеммы без подключения нагрузочных спиралей (сопротивления). Фиксируются показания вольтметра. На этом первый шаг заканчивается. Можно сравнить полученное значение с эталонными данными из паспорта. Полной зарядке батареи соответствует напряжение порядка 12,9 В. Уменьшение этого значения на 0,3 В означает падение заряда на 25%. Например, если вольтметр показал 12,3 В, то заряд составляет около 75%.
  • Если первый этап прошёл успешно и продемонстрировал полный заряд аккумулятора, приступают ко второму шагу проверки. На этот раз измерения будут производиться под соответствующей нагрузкой. В цепь включается соответствующее сопротивление и вновь производится контакт минуса с соответствующей клеммой аккумулятора, только в данном случае производится не кратковременное прикосновение, а 5-секундное удержание контакта, и фиксация показаний вольтметра производится на 5 секунде. Для полноценно работающего аккумулятора полученное значение должно составлять 9 В или чуть выше. Меньшие значения свидетельствуют о нарушениях работы АКБ и необходимости обслуживания, замены электролита или полной замене устройства.

Во время прикосновения контакт искрит и довольно сильно нагревается. Это нормально, но между измерениями рекомендуется немного (3-5 минут) подождать, чтобы щуп нагрузочной вилки успел остыть. По этой причине не следует производить измерения слишком часто, так как подобный вид проверки отрицательно сказывается на функциональных возможностях аккумулятора. Другие конструкции нагрузочных вилок имеют некоторые особенности в конструкции, поэтому необходимо перед первым использованием изучить руководство пользователя. Тем не менее, общие правила проведения проверки у всех типов одинаковы, разница лишь в деталях.

Постоянное наблюдение за состоянием и работоспособностью автомобильного аккумулятора позволяет избежать серьёзных проблем. Регулярный осмотр и обслуживание батареи способствует увеличению срока службы устройства и обеспечивает штатное функционирование всех систем автомобиля. Важность этой процедуры обусловлена не столько соображениями экономии, позволяющей отложить приобретение нового аккумулятора на некоторое время, сколько возможностью исключить нежелательные остановки или необходимость «прикуривать» от АКБ других автомобилей.

Далеко не всегда на дороге встречается другой автомобиль, владелец которого сможет оказать подобную услугу, поэтому необходимо позаботиться о себе заранее.

  • Автор: Андрей
