Прибор для проверки светодиодов своими руками: схема супер тестера Led

У любого домашнего мастера обязательно есть прибор для измерения электрических параметров, позволяющий определять работоспособность ламп, напряжение в источнике питания, обнаружить, в каком месте порвались провода. Тестер выбирается в зависимости от потребностей. Многие не находят в магазинах мультиметр с нужным функционалов, поэтому делают своими руками приборы для проведения проверки светодиодов и другого оборудования в доме и автомобиле.

Тестер светодиодов с автоматическим выбором параметров SID GJ2C

Самая частая неисправность LED-телевизоров – наличие звука при отсутствии изображения. Причина – перегорание светодиодных лампочек в подсветке. Для мастера, занимающегося ремонтом этого оборудования, время на проверку экономит прибор SID GJ2C, автоматически выбирающий параметры. Его можно использовать так же для тестирования светодиодных лент и ламп в любом светильнике.

Основные характеристики:

• масса 87 г;
• габариты 100 х 59 х 32 мм
• напряжение на входе 85-265 В;
• напряжение на выходе 0-300 В
• дисплей 3-разрядный, не разборный.

Тестер SID GJ2C регулирует ток и напряжение интеллектуально, пригоден для работы с переменным и постоянным электротоком. Основная сфера применения – ремонт телевизоров с подсветкой любого размера. Прибор оснащен двойной защитой, не повреждает светодиоды благодаря самостоятельному подбору параметров и плавному запуску.

Преимущества SID GJ2C:

• высокая точность измерений;
• возможность использовать не только для светодиодных ламп, но и для регуляторов напряжения;
• сравнивание теоретических показателей с реальными;
• не бьет током при прикосновении к щупам.

После подключения питания требуется 10-15 секунд на разогрев. При прикосновении к проверяемому элементу напряжение сначала сбрасывается до нуля, потом плавно поднимается. Работоспособность детали определяется сразу, точные параметры необходимо ждать примерно 2 минуты из-за инерционности (пассивности) экрана.

Внимание! Кроме светодиодов этот прибор может проверить стабилитроны и другие элементы драйвера.

Тестер светодиодов с ЖК дисплеем

Существует 2 типа тестеров – аналоговые и цифровые, функционал и точность измерений выше у последних. Они оснащены ЖК-дисплеями, параметры измерений выбирают автоматически, результаты проверки отображают наглядно и не требуют знаний по переводу одних величин в другие.

Тестер с ЖК-дисплеями более сложный по конструкции, так как в схему включаются интегральные микросхемы, диоды, транзисторы, резисторы, которые соединяются на общей подложке.

Сфера применения измерителей с ЖК-дисплеями:

• определение наличие электротока в проводке;
• состояние контактов;
• измерение емкости, индуктивности, электротока, температуры конденсатора;
• определение падения вольтажа на p-n переходе;
• определение текущего через светодиод электротока;
• отображение короткого замыкания;
• расчет диапазона изменения параметров;
• измерение электрических параметров в стиральных машинах, компьютерах, телевизорах, сети автомобиля, электроинструментах.

Пользователи ценят приборы с ЖК-дисплеями за простоту управления и доступную цену.

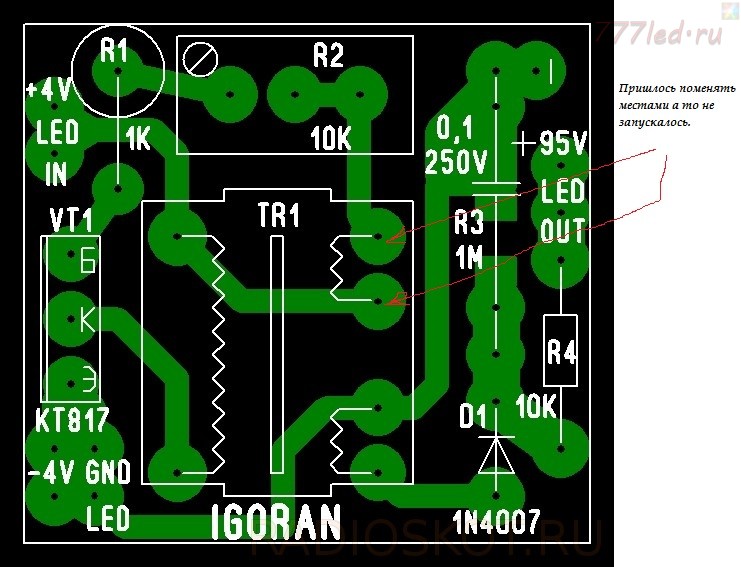

Прибор для проверки светодиодной подсветки телевизоров и отдельных светодиодов

При необходимости работать с LED-телевизорами нельзя отдавать предпочтение простому мультиметру. Он позволяет лишь определить исправность светодиодных элементов, причем засветка видна плохо. Требуется специальный прибор, например, SID GJ2C. Домашние мастера используют самоделки, если функционал или цена предлагаемых магазинами приборов их не устраивают.

Самый простой вариант – источник питания из зарядки телефона с напряжением 3,3 В и 300 мА. Он подходит, если требуется проверка на работоспособность отдельных диодов с электротоком до 3 мА. Для расширения функционала требуются другие схемы.

Схема испытателя светоизлучающих диодов

Если светодиодные лампочки нужно проверять часто, мультиметра с последовательно подключенным резистором недостаточно. Плавным вращением потенциометра достигается максимальная яркость светодиода, сопротивление отображается на экране.

Важно! Этот метод приводит к перегоранию светодиода, если сопротивление нечаянно снижается ниже предельного уровня.

Для определения точных параметров можно своими руками сделать приставку к мультиметру.

Последовательность действий:

• вынуть из батарейки «Крона» колодку и элементы крепления;
• найти подходящий по размерам корпус и прикрепить к нему колодку;
• сделать штыри для присоединения к мультиметру;
• вырезать плату и установить на нее разъем для диодов и кнопку включения;
• с обратной стороны припаять резистор на 0,25 Вт;
• установить конструкцию в корпус;
• соединить провода;
• прикрутить к мультиметру;
• установить максимальное напряжение 20 В.

После присоединения светодиодного элемента и нажатия на кнопку включения видно, исправна ли лампочка, быстро определяется распиновка и уровень падения вольтажа.

Схема испытателя напряжения и тока светодиодов

Более эффективный прибор, собранный своими руками на основе микросхемы К155ЛН1 и резистора, позволяющий определить пробитые диоды и элементы с внутренними разрывами.

Важно! Для проверки параметров тока и вольт подойдет схема, запитанная от батарейки «Крона». Измеритель не требует стабилизации напряжения, мобильный.

Желательно сделать печатную плату, прикрепить ее к батарейке и установить в корпус из пластика. Напряжение 9 В и ток до 30 мА исключает возможность перегорания светодиодных элементов в процессе тестирования. Схема потребляет минимум тока, поэтому батарейки хватает на длительное время.

Ток измеряется мультимертом, на котором установлен постоянный ток. Для измерения вольтажа на прибор монтируются специальные петли, соединяющие самоделку с мультиметром.

Микросхема и другие детали

При изготовлении своими руками последней модели используется микросхема LM317L, регулирующая вольтаж, и некоторые другие элементы:

• диод Шоттки, предотвращающий перемещение электротока в обратном направлении;
• потенциометр, меняющий сопротивление в пределах 0-500 Ом, что позволяет менять вольтаж на выходе для регулировки тока;
• резистор, стабилизирующий ток на значении 30 мА.

Если не включить в схему резистор, во время проверки на светодиод пойдет ток 300 мА, он перегорит.

Определение напряжения и тока светодиода

Прибором с микросхемой LM317L, сделанным своими руками, можно проверять любые светодиоды (СМД прижимаются к контактным площадкам на плате).

Внимание! Если элемент подключается неверно по полярности, лампочка не горит, поэтому при проверке важно его перевернуть.

Ток измеряется при помощи замыкания перемычкой. На тестере вращается потенциометр (диапазон 2-30 мА). Значение вольтажа неважно. Например, при установке тока на значении 10 мА красный светодиод с падением напряжения 1,7 В получит ровно 10 мА. Если проверять синий светодиод на 3,2 В, он тоже получит 10 мА. То есть, на этом приборе вольты меняются автоматически.

Пример расчета параметров

После проведения измерений рассчитать параметры светодиода просто. Например, имеется диод синего цвета, который нужно запитать от 5В и 15 мА. Измерительный прибор при проверке показал 3,2 В и 15 мА. Резистор должен снять 5-3,2=1,8 В. Его сопротивление должно быть 1,8/0,015=120 Ом.

Проверка светодиода мультиметром тестером на исправность

Для проверки на исправность не требуются никакие приборы, кроме обычного цифрового мультиметра. Самый простой способ – использование щупов, позволяющих проверить элементы с любым количеством выводов в любом исполнении. После установки прибора на прозвон нужно прикоснуться к аноду красным щупом, к катоду – черным. Исправный диод светится, после смены полярности на экране появляется цифра «1».

Свечение при проверке небольшое, если освещение хорошее, его вообще не видно. Если LED-элемент многоцветный, необходимо определить распиновку, чтобы во время проверки не перебирать выводы наугад.

Большинство мультиметров оснащены гнездами для тестирования транзисторов, которые можно использовать для проверки диодов. По конструкции это 8 отверстий в нижней части (4 для PNP транзисторов и 4 для NPN транзисторов). Для проверки светодиодов в PNP анод вставляется в гнездо «Е», катод – в гнездо «С». Если диод рабочий, он светится. При проверке в NPN полярность меняется.

Важно! Недостаток этого метода – невозможно проверить элементы с остатками припоя без длинных ножек.

Для проверки мощных SMD нужен драйвер. Мультиметр подключается к нему последовательно, на экране видны изменения тока. Если элемент низкокачественный, показатель нарастает плавно. Падение вольтажа измеряется при параллельном подключении мультиметра. Чтобы определить, пригоден ли светодиодный элемент для дальнейшей эксплуатации, полученные показатели сравниваются с данными техдокументации.

Если светодиод инфракрасный, при верном расположении анода и катода на экране отображается число 1000, при изменении полярности видна цифра 1.

Основные причины неисправности и выхода из строя светодиодов

Особенность светодиодов –обратное напряжение, лишь на несколько вольт превышающее падение. LED выходит из строя, если при подключении допущена хотя бы малейшая ошибка. Сверхяркие диоды в подсветке перегорают при скачках напряжения. Более устойчивы в этом плане лампы на 220 и 12 В. Примерно 2% светодиодных изделий поставляется с браком, перед монтажом желательно проверить каждый.

Основные выводы

Приставка к мультиметру, сделанная своими руками, простая, но может пригодиться домашнему мастеру, которому часто приходится проверять исправность осветительных светодиодных ламп и лент. Прибор на микросхеме LM317L может сделать своими руками радиолюбитель, который тестированием диодов занимается регулярно. В некоторых ситуациях он может оказаться более полезным, чем прибор, приобретенный в магазине.

В телевизорах лампочки чаще всего выходят из строя из-за брака или выставления максимальной яркости изображения, повышающей вольтаж. Ремонт телевизора сложный, делать эту работу не рекомендуется выполнять своими руками, если нет ни знаний, ни опыта, ни инструментов. Все гораздо лучше сделает квалифицированный телемастер.

Предыдущая

СветодиодыВиды, характеристики и особенности светодиодных лент

Следующая

СветодиодыСветодиодная лента 3528: характеристика, разновидности, отличия от 5050

Устройство для проверки светодиодов. Конструкция выходного дня

При ремонте светодиодных ламп часто требуется проверить светодиод. При этом светодиоды нынче бывают разные, в том числе несколько включенных последовательно в одной сборке, что не каждый тестер «переварит», кроме того крайне полезно проверять их бОльшим током чем тот что типично обеспечивает обычный тестер.
внимание, многофото!

В данном случае я применил стабилизаторы тока на 20мА nsi45020, можно купить например тут (я брал в другом месте, та ссылка протухла).

Также нам понадобятся (ссылки справочно, я покупал как правило в других местах):
— выключатель, например тут
— корпус (обзор на него)
— гнёзда (очень хорошие, брал в других местах тоже — эти лучшие)
— платы защиты и зарядки лития
— step-up преобразователь
— измерительный пинцет

а также «по сусекам»: литиевая банка небольших размеров, светодиод, резистор 1кОм, провода, каптоновый скотч.

фотки комплектующих

Дополнительная информация

будем собирать вот такое:

Начинаем с корпуса. Делаем примерно так:

Также я сделал дремелем два паза внутри

И такую вот штучку для удобного крепления выключателя:

Выглядит так:

Клеится внутрь корпуса на суперклей, в него вставляется переключатель и шпеньки плавим паяльником, обеспечивая его вполне надежное крепление.

Ну и собираем потиху:

Для удобного крепления стабилизатора я сделал платку из одностороннего фольгированного стеклотекстолита, просто пропилив фольгу на две половинки.

Аккумулятор обернул каптоновым скотчем на всякий случай. Лепестки на клеммниках потом развернул в стороны — так меньше вероятность соприкосновения с акумом

Подключаем вольтметр к выходным клеммам, и крутим подстроечный резистор повышающего преобразователя через специально обученное отверстие.

Я накрутил 15 вольт

Проверим ток:

Ну и в работе:

И даже так

Как по мне — КРАЙНЕ полезная штука. Она позволяет проверить светодиоды током 20мА, что позволяет выявить полудохлые диоды, которые от тестера вроде как светятся, а в реале — мигают; позволяет проверять последовательно включенные диоды, что мы видим на примере светодиодной полосы, где они включены по три последовательно.

Как вариант апгрейда — поставить переключатель на три положения, например ss23e04, и еще стабилизатор тока amc7135, получив таким образом два режима проверки — 20мА и 350мА. Еще одно возможное дополнение — миниатюрный вольтметр для измерения падения напряжения на проверяемом диоде. Но придётся ставить бóльший корпус, что, возможно и к лучшему — можно запихать 18650 например.

Несомненно, данный девайс нужен далеко не каждому, и бывает полезен в основном при ремонте светодиодных ламп, фонарей, светильников и т.д. Но для таких ремонтов — это просто незаменимая штука, и я крайне доволен результатом. Буду делать второй — этот был под заказ брательнику 😉

В связи с этим хочу попросить ссылочки на ХОРОШИЕ измерительные пинцеты. Потому что мой только для проверки светодиодов и годится.

UPD: к вопросу о ЛБП (импульсных) и проверке светодиодов. как видим, если вначале подключить, а потом включить выход ЛБП — то всё ок. если наоборот — светодиоду кирдык. сразу прощу прощения — руки грязные потому что на работе, камера овно потому что в телефоне.
