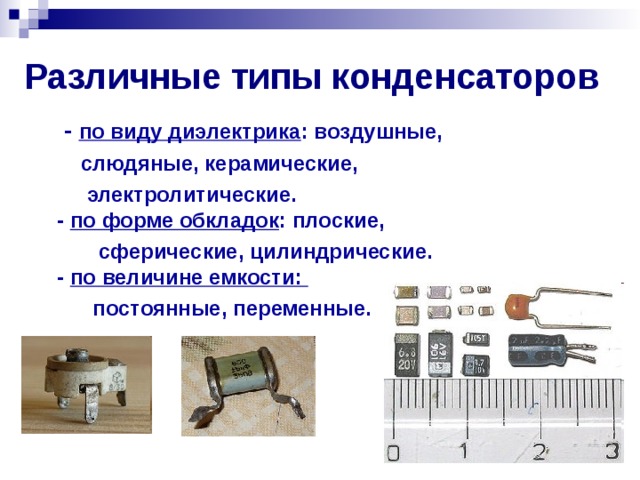

Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком. Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе. Содержание
В высоковольтных устройствах (умножителях напряжения, генераторах Маркса, катушках Тесла, мощных лазерах и т.
Керамические и стеклокерамические конденсаторы с твердым неорганическим диэлектрическим слоем выпускаются в высоковольтном и низковольтном исполнении. По типу конструкции выпускают следующие керамические конденсаторы:
Для изготовления керамических конденсаторов используют не обожженную глину, а материалы, сходные с ней по структуре, – ультрафарфор, тиконд, ультрастеатит. Обкладка – серебряный слой. Керамические и стеклокерамические устройства используются в схемах, в которых важных частотные характеристики, невысокие потери при утечке, компактные габариты, невысокая стоимость. В бумажных конденсаторах фольгированные обкладки разделяет диэлектрик из конденсаторной бумаги. Эти детали используются как в высокочастотных, так и низкочастотных цепях. Бумажные и металлобумажные конденсаторы выпускаются в широком интервале емкостей и номинальных напряжений. Металлобумажные варианты выигрывают в плане компактности конструкции и проигрывают по стабильности сопротивления изоляции. Дополнительный плюс металлобумажных изделий – способность к самовосстановлению электрической прочности при единичных случаях пробоев бумаги. Электролитические конденсаторы отличаются повышенной энергоемкостью и используются в цепях переменного и постоянного тока. В них диэлектриком является металлооксидный слой, созданный электрохимическим способом. Он располагается на плюсовой обложке из того же металла. Другая обложка – жидкий или сухой электролит. Металл – алюминий, ниобий или тантал. Конденсаторы постоянной емкости относятся к устаревшим. Пленочные полистирольные изделия востребованы в схемах импульсного характера, с постоянным или высокочастотным переменным током. Такая продукция выпускается с обкладками из фольги или с пленочным диэлектриком, на который наносится тонкий металлизированный слой. Для изготовления пленочного диэлектрика используются поликарбонат, тефлон, полипропилен, металлизированная бумага. Диапазон емкостей – 5 пкФ-100 мкФ. Очень популярны высоковольтные исполнения пленочных конденсаторов – до 2000 В. Выпускаются различные типы пленочных конденсаторов, которые различаются по:
Основное преимущество такой продукции – способность к самовосстановлению, защищающая ее от вероятности преждевременного отказа. Другие плюсы – хорошие электрохимические характеристики, тепловая стабильность, способность к высоким нагрузкам при переменном токе. Благодаря выше перечисленным свойствам, пленочные и металлопленочные изделия применяются в измерительной технике, радиоэлектронике, вычислительной технике. Также называются SMD конденсаторы. Эти радиокомпоненты предназначены для поверхностного монтажа. Типы безвыводных конденсаторов:
Чип-конденсаторы имеют компактные габариты, стандартизированную форму корпуса, характеристики, во многом совпадающие с многослойными конденсаторами. Используются в печатных платах как по отдельности, так и наборами. Таблица аналогов конденсаторовНапишите в комментариях какие аналоги зарубежных или отечественных конденсаторов вы знаете и мы добавим их в таблицу.
Была ли статья полезна?Да Нет Оцените статью Что вам не понравилось? Другие материалы по темеАнатолий Мельник Специалист в области радиоэлектроники и электронных компонентов. |
п.) применяют высоковольтные конденсаторы, отличающиеся по конструкции от низковольтных. Они используются в схемах с напряжением более 1600 В. Некоторые разновидности высоковольтных электронных устройств:
Отличаются компактными размерами и надежностью. Широко востребованы в вычислительной, бытовой, медицинской, военной техники, транспорте. По номинальному напряжению их разделяют на высоко- и низковольтные.
Они не пользуются популярностью из-за низкой механической прочности. Более прочным вариантом является металлобумажная деталь, в которой на бумагу напыляется металлический слой.
Им на смену пришли детали переменной электроемкости. Наиболее распространены электролитические конденсаторы подстроечного типа. Их емкость меняется при регулировке, но при работе схемы остается постоянной. Благодаря герметичности корпуса и твердого полупроводника, изделия стабильны при хранении и могут использоваться при низких температурах (до -80°C) и высоких частотах.
Консультант по подбору деталей в компании РадиоЭлемент.Радиоэлектроника для начинающих — статьи по основам радиоэлектроники для новичка
#МОП-транзисторы #акустические кабели #аналоги конденсаторов #батареики #биполярные транзисторы #варикапы #варисторы #герконовое реле #динисторы #диодные мосты #диоды #диоды Шоттки #заземление #защитные диоды #керамические конденсаторы #конвертеры конденсатора #конденсаторы #контракторы #маркировка конденсаторов #маркировка резиторов #микросборка #мультиметры #осциллограф #отвертки #паяльник для проводов #переключатели фаз #переменные резисторы #печатные платы #радиодетали #резисторы #реле #светодиоды #стабилитроны #танталовые конденсаторы #твердотельное реле #тепловое реле #термодатчики #тестеры для транзистора #тиристоры #транзисторы #тумблеры #туннельные диоды #фототиристоры
Печатная плата: виды, требования, размеры, методы изготовления
26 Марта 2023 — Анатолий Мельник
Рассказываем что такое печатная плата, виды и размеры печатных плат.
Технология изготовления печатных плат. Из чего изготавливается печатная плата.
Читать полностью176
#печатные платы
Переменный резистор: типы, устройство и принцип работы
24 Ноября 2022 — Анатолий Мельник
Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра. Магазин электронных компонентов и радиодеталей «Радиоэлемент»
Читать полностью1733
#переменные резисторы #резисторы
24 Ноября 2022 — Анатолий Мельник
Конструктивные особенности тумблеров. Типы, виды. Какие характеристики нужно учитывать при выборе. Как правильно подключить тумблер. Инструкция и советы в одной статье.
Читать полностью1223
#тумблеры
Как проверять транзисторы тестером – отвечаем
24 Ноября 2022 — Анатолий Мельник
Рассказываем и показываем как правильно проверить работу транзисторов с помощью цифрового мультиметра.
Магазин электронных компонентов и радиодеталей «Радиоэлемент»
Читать полностью1028
#тестеры для транзистора #транзисторы
Как пользоваться мультиметром
24 Ноября 2022 — Анатолий Мельник
Что такое и как устроен мультиметр. Как правильно пользоваться мультиметром: как измерить напряжение, силу тока и напряжение. Как проверить емкость и индуктивность
Читать полностью1323
#мультиметры
Выпрямитель напряжения: принцип работы и разновидности
29 Декабря 2022 — Анатолий Мельник
Выпрямитель напряжения электрической сети: как устроен, применение, обозначение на схемах. Как работает и для чего предназначается выпрямитель напряжения.
Читать полностью 1511
Переключатель фаз (напряжения): устройство, принцип действия, виды
24 Ноября 2022 — Анатолий Мельник
Подробная статья о переключателях фаз: устройство и разновидности.
Рекомендации по подключению и настройке. Рекомендации по выбору: популярные модели.
Читать полностью304
#переключатели фаз
Как выбрать паяльник для проводов и микросхем
31 Октября 2022 — Анатолий Мельник
Особенности выбора хорошего паяльника для проводов и микросхем: разновидности конструкций, требования. Какие существуют нагреватели и жала. Дополнительные возможности.
Читать полностью1106
#паяльник для проводов
Что такое защитный диод и как он применяется
24 Ноября 2022 — Анатолий Мельник
В статье разбираются особенности защитных диодов, их устройство и маркировка, а также применения в реальных условиях. Даны рекомендации по проверке и подбору супрессоров.
Читать полностью831
#диоды #защитные диоды
Варистор: устройство, принцип действия и применение
24 Ноября 2022 — Анатолий Мельник
В статье разбирается устройство варисторов: маркировка, основные параметры.
Вы узнаете в чем заключаются достоинства и недостатки варисторов, а также как выбрать и проверить компоненты.
Читать полностью1446
#варисторы
Виды отверток по назначению и применению
10 Октября 2022 — Анатолий Мельник
Виды отверток по сферам применения. В статье рассматриваются простые, ударные, диэлектрические и другие отвертки.
Читать полностью1018
#отвертки
Виды шлицов у отверток
10 Октября 2022 — Анатолий Мельник
В статье рассматривается, что такое шлицы и какие бывают виды, их маркировка, основные размеры: крестообразные, прямые, звездочки, наружные, комбинированные и другие виды шлицов.
Читать полностью336
#отвертки
Виды и типы батареек
24 Ноября 2022 — Анатолий Мельник
Подробная статья о батарейках: виды и типы батереек, как различаются батарейки.
Как обозначаются батарейки (маркировка)
Читать полностью1689
#батареики
Для чего нужен контактор и как его подключить
24 Ноября 2022 — Анатолий Мельник
Для чего нужен контактор и как он устроен. Как правильно выбрать и подключить контактор для управления в автоматическом режиме электрическими приборами.
Читать полностью2714
#контракторы
Как проверить тиристор: способы проверки
24 Ноября 2022 — Анатолий Мельник
Как самому проверить тиристор? Способы проверки тиристора мультиметром, тестером. Проверка тиристора без выпаивания. Пошаговые инструкции с фото.
Читать полностью2676
#тиристоры
Как правильно выбрать акустический кабель для колонок
24 Ноября 2022 — Анатолий Мельник
Статья про выбор акустического кабеля: типы и виды акустического кабеля.
Как маркируется кабель. Как рассчитать сечение кабеля. Правила эксплуатации и советы по выбору.
Читать полностью1624
#акустические кабели
Что такое цифровой осциллограф и как он работает
20 Сентября 2022 — Анатолий Мельник
Обзор принципа работы цифровых осциллографов. Виды осциллографов, их отличия от аналоговых. Применение цифрового осциллографа
Читать полностью594
#осциллограф
Как проверить варистор: используем мультиметр и другие способы
24 Ноября 2022 — Анатолий Мельник
Статья-инструкция о том, как проверить варистор на исправность мультиметром или тестором. Принцип работы варистора и основные параметры варисторов, обнозначение на схеме.
Читать полностью5265
#варисторы #мультиметры
Герконовые реле: что это такое, чем отличается, как работает
31 Октября 2022 — Анатолий Мельник
Статья об устройстве герконовых реле: обзор конструкции, характеристик и принципа работы.
Преимущества и недостатки. Назначение герконовых реле, где используются компоненты.
Читать полностью291
#герконовое реле #реле
Диоды Шоттки: что это такое, чем отличается, как работает
24 Ноября 2022 — Анатолий Мельник
Статья ответит на вопросы: что такое диоды Шоттки, как они устроены, плюсы и минусы данного вида диодов. Обозначение диодов на схемах. Сферы применения.
Читать полностью6694
#диоды #диоды Шоттки
Как правильно заряжать конденсаторы
24 Ноября 2022 — Анатолий Мельник
Способы зарядки и разрядки конденсаторов. Виды конденсаторов: основные параметры, принципы работы и области применения.
Читать полностью3408
#конденсаторы
Светодиоды: виды и схема подключения
24 Ноября 2022 — Анатолий Мельник
Светодиодами называют полупроводниковые приборы, которые при подаче напряжения создают оптическое излучение.
Их международное буквенное обозначение – LED (LightEmittingDiode). На схеме светодиод обозначается как обычный диод с двумя параллельными стрелками, направленными наружу и указывающими на его излучающий характер.
Читать полностью11261
#диоды #светодиоды
Микросборка
10 Октября 2022 — Анатолий Мельник
Микросборка (МСБ) – конструктивная составляющая радиоэлектронной аппаратуры микроминиатюрного исполнения, предназначенная для реализации определенной функции. МСБ обычно не выпускаются в качестве самостоятельных изделий, предназначенных для широкого применения.
Читать полностью3543
#микросборка
Применение, принцип действия и конструкция фототиристора
24 Ноября 2022 — Анатолий Мельник
Фототиристор (ТФ) – полупроводниковое устройство со структурой, сходной с обычным тиристором, но с одним существенным отличием.
Он включается не подачей напряжения, а с помощью света, падающего на него. Этот прибор сочетает функции управляемого тиристора и фотоприемника, преобразующего световую энергию в электрический управляющий импульс. Изготавливается обычно из кремния, имеет спектральную характеристику, аналогичную другим фоточувствительным элементам с кремниевой полупроводниковой структурой.
Читать полностью1076
#тиристоры #фототиристоры
Схема подключения теплового реле – принцип работы, регулировки и маркировка
31 Октября 2022 — Анатолий Мельник
Электродвигатели и прочее электрооборудование в процессе эксплуатации могут испытывать высокие нагрузки, вызывающие их перегрев. Частые перегревы обмоток силовых установок приводят к разрушению изоляционных материалов и значительному сокращению срока службы, поэтому в конструкции таких устройств предусматривают защитное тепловое реле (ТР). Подключение в схему теплового реле обеспечивает обесточивание электрооборудования при возникновении нештатных ситуаций и предотвращает его выход из строя.
Читать полностью6744
#реле #тепловое реле
Динисторы – принцип работы, как проверить, технические характеристики
24 Ноября 2022 — Анатолий Мельник
Динистор – неуправляемая разновидность тиристоров, иначе он называется триггер-диодом. Изготавливается из полупроводникового монокристалла, имеющего несколько p-n переходов. Обладает двумя устойчивыми состояниями: открытым и закрытым. Подходят для применения в цепях непрерывного действия, в которых наибольшее значение тока составляет 2 А, а также в импульсных режимах, при условии, что максимальный ток – 10А, а напряжения находятся в диапазоне 10-200 В. Этот элемент обычно выполняет функции электронного ключа. Его открытое положение соответствует высокой проводимости, закрытое – низкой. Переход из открытого в закрытое состояние происходит практически мгновенно.
Читать полностью1789
#динисторы
Маркировка керамических конденсаторов
24 Ноября 2022 — Анатолий Мельник
Правильно выбрать конденсатор для микросхемы определенного назначения помогает маркировка, нанесенная на корпус.
Но у конденсаторов она сложная и разнообразная, поэтому определить характеристики этих элементов затруднительно, особенно если они имеют незначительную площадь поверхности. Параметры, указываемые в обозначении: код производителя, номинальное напряжение, емкость, допустимое отклонение от номинала, температурный коэффициент емкости (ТКЕ).
Читать полностью464
#керамические конденсаторы #конденсаторы
Компактные источники питания на печатную плату
24 Ноября 2022 — Анатолий Мельник
Выбор ИП печатной платы напрямую влияет на ее работоспособность. Главная задача такого прибора – получить переменное напряжение от питающей сети, преобразовать его в постоянное и подать на оборудование. Если компонент выбран неверно или неисправен, он может перегореть или не справиться с входным напряжением. В худшем случае пострадает и плата – ее придется либо ремонтировать, либо выбрасывать и покупать новую.
Читать полностью947
#печатные платы
SMD-резисторы: устройство и назначение
24 Ноября 2022 — Анатолий Мельник
SMD-резисторы – это мелкие электронные компоненты, разработанные для поверхностного монтажа на печатную плату. Ранее при сборке радиоэлектронной аппаратуры осуществлялся навесной монтаж элементов или их продевание в печатную плату через предусмотренные отверстия.
Читать полностью802
#резисторы
Принцип работы полевого МОП-транзистора
24 Ноября 2022 — Анатолий Мельник
МОП-транзистор (MOSFET, «металл-оксид-полупроводник») – полевой транзистор с изолированным затвором (канал разделен с затвором тонким диэлектрическим слоем).
Читать полностью4737
#МОП-транзисторы #транзисторы
Проверка микросхем мультиметром: инструкция и советы
24 Ноября 2022 — Анатолий Мельник
Как проверить микросхему? Рассмотрим как проверить микросхему на исправность и работоспособность мультиметром, влияние разновидности микросхем на способы проверки.
Читать полностью3471
#мультиметры
Характеристики, маркировка и принцип работы стабилитрона
24 Ноября 2022 — Анатолий Мельник
Полупроводниковый стабилитрон, или диод Зенера, представляет собой диод особого типа. При прямом включении обычный диод и стабилитрон ведут себя аналогично. Разница между ними проявляется при обратном включении.
Читать полностью6268
#стабилитроны
Что такое реле: виды, принцип действия и устройство
10 Октября 2022 — Анатолий Мельник
Реле – одно из наиболее распространенных устройств, применяемых для автоматизации процессов в электротехнике. В этой статье мы подробно разберем, что такое реле, какие виды реле существуют и для чего они применяются.
Читать полностью914
#реле
Конденсатор: что это такое и для чего он нужен
24 Ноября 2022 — Анатолий Мельник
Конденсатор – это устройство, способное накапливать и моментально отдавать электрический заряд.
В статье подробно разберем, в чем суть конденсатора, что он делает, из чего состоит и какие его основные параметры.
Читать полностью1655
#конденсаторы
Все о танталовых конденсаторах — максимально подробно
24 Ноября 2022 — Анатолий Мельник
В этой статье я максимально подробно расскажу о назначении, видах, области применения танталовых конденсаторов. Покажу как они выглядят в живую и на схеме, объясню, как считать буквенную маркировку конденсаторов.
Читать полностью1410
#конденсаторы #танталовые конденсаторы
Как проверить резистор мультиметром
24 Ноября 2022 — Анатолий Мельник
Рассказываем как правильно проверить резистор мультиметром на плате, как узнать его сопротивление и определить работоспособность не выпаивая. Узнайте, как настроить тестер для проверки резисторов.
Читать полностью3577
#мультиметры #резисторы
Что такое резистор
24 Ноября 2022 — Анатолий Мельник
Резистор (от латинского «resisto» — сопротивляюсь) – это пассивный элемент электрической цепи, обладающий определённым или переменным значением электрического сопротивления. Резисторы предназначены для линейного преобразования силы тока в напряжение и наоборот, а также для ограничения тока и поглощения электрической энергии.
Читать полностью10518
#резисторы
Как проверить диодный мост мультиметром
24 Ноября 2022 — Анатолий Мельник
Подробная инструкция по проверке работоспособности диодного моста с помощью мультиметра или лампы.
Читать полностью15450
#диодные мосты #диоды #мультиметры
Что такое диодный мост
24 Ноября 2022 — Анатолий Мельник
Диодный мост – электрическое устройство, предназначенное выпрямления тока, то есть для преобразования переменного тока в постоянный.
Читать полностью3314
#диодные мосты #диоды
Виды и принцип работы термодатчиков
24 Ноября 2022 — Анатолий Мельник
Принцип работы и виды термодатчиков. Особенности различных типов датчиков.
Читать полностью2008
#термодатчики
Заземление: виды, схемы
11 Октября 2022 — Анатолий Мельник
Заземление – соединение проводящих элементов промышленного или бытового оборудования с грунтом или общим проводом электрической системы, относительно которого производят измерения электрического потенциала. Из нашей статьи вы узнаете о видах заземления и их изображении на схемах.
Читать полностью2615
#заземление
Как определить выводы транзистора
24 Ноября 2022 — Анатолий Мельник
Способы определения выводов от базы, эмиттера и коллектора полупроводникового транзистора.
Читать полностью4657
#транзисторы
Назначение и области применения транзисторов
24 Ноября 2022 — Анатолий Мельник
Полупроводниковый транзистор – радиоэлемент, изготавливаемый из полупроводникового материала, чаще всего кремния. Основное назначение транзистора – управление током в электрической цепи. В этой статье мы кратко перечислим области применения полупроводниковых транзисторов, присутствующих практически во всех электронных компонентах современных приборов и аппаратов.
Читать полностью3541
#транзисторы
Как работает транзистор: принцип и устройство
24 Ноября 2022 — Анатолий Мельник
Транзистор – прибор, предназначенный для управления током в электрической цепи. Применяется практически во всех моделях видео- и аудио аппаратуры. В этой статье мы постараемся простыми словами изложить, что такое транзистор, как он устроен и что делает.
Читать полностью2070
#транзисторы
Виды электронных и электромеханических переключателей
24 Ноября 2022 — Анатолий Мельник
Переключатель (свитчер) – устройство, служащее в радиоэлектронике для коммутации электроцепей постоянного и переменного тока и обеспечивающее требуемый рабочий режим. От функциональности этого компонента часто зависит работоспособность всего аппарата. В этой статье мы расскажем об основных видах переключателей
Читать полностью 2073
Как устроен туннельный диод
24 Ноября 2022 — Анатолий Мельник
Рассказываем про устройство туннельных диодов, их отличия от обычных, цветовую маркировку и обозначение туннельных диодов на схемах. Также из этой статьи вы узнаете об истории создания данного типа диодов.
Читать полностью6239
#диоды #туннельные диоды
Виды и аналоги конденсаторов
24 Ноября 2022 — Анатолий Мельник
Конденсаторы – электронные компоненты, состоящие из двух проводников-обкладок и находящимся между ними диэлектриком.
Существует множество видов конденсаторов, имеющих сходную конструкцию, но различных по материалам, из которых изготавливаются обкладки и диэлектрический слой, и функциям в электронных схемах. Тип изделия определяется по форме, цвету, маркировке на корпусе.
Читать полностью1989
#аналоги конденсаторов #конденсаторы
Твердотельные реле: подробное описание устройства
31 Октября 2022 — Анатолий Мельник
Твердотельное реле (ТТР) – полупроводниковое устройство, применяемое для создания контакта между низковольтными и высоковольтными цепями, является современной альтернативой традиционным пускателям и контакторам. Применяется в бытовой технике, промавтоматике, автомобильной электронике.
Читать полностью4260
#реле #твердотельное реле
Конвертер единиц емкости конденсатора
24 Ноября 2022 — Анатолий Мельник
Основной характеристикой конденсатора является его ёмкость, характеризующая способность конденсатора накапливать электрический заряд.
В обозначении конденсатора фигурирует значение номинальной ёмкости, в то время как реальная ёмкость может значительно меняться в зависимости от многих факторов. Реальная ёмкость конденсатора определяет его электрические свойства. Так, по определению ёмкости, заряд на обкладке пропорционален напряжению между обкладками (q = CU). Типичные значения ёмкости конденсаторов составляют от единиц пикофарад до тысяч микрофарад. Однако существуют конденсаторы (ионисторы) с ёмкостью до десятков фарад.
Читать полностью240
#конвертеры конденсатора #конденсаторы
Графическое обозначение радиодеталей на схемах
24 Ноября 2022 — Анатолий Мельник
Радиодетали – электронные компоненты, собираемые в аналоговые и цифровые устройства: телевизоры, измерительные приборы, смартфоны, компьютеры, ноутбуки, планшеты. Если ранее детали изображались приближенно к их натуральному виду, то сегодня используются условные графические обозначения радиодеталей на схеме, разработанные и утвержденные Международной электротехнической комиссией.
Читать полностью2351
#радиодетали
Биполярные транзисторы: принцип работы, характеристики и параметры
24 Ноября 2022 — Анатолий Мельник
Биполярные транзисторы – электронные полупроводниковые приборы, отличающиеся от полевых способом переноса заряда. В полевых (однополярных) транзисторах, используемых в основном в цифровых устройствах, заряд переносится или дырками, или электронами. В биполярных же в процессе участвуют и электроны, и дырки. Биполярные транзисторы, как и другие типы транзисторов, в основном используются в качестве усилителей сигнала. Применяются в аналоговых устройствах.
Читать полностью82
#биполярные транзисторы #транзисторы
Как подобрать резистор по назначению и принципу работы
24 Ноября 2022 — Анатолий Мельник
Характеристики самых распространенных видов резисторов по типу, материалу, назначению, принципу работы.
Какие параметры необходимо учитывать при работе. Номинальное и реальное сопротивление.
Читать полностью1401
#резисторы
Тиристоры: принцип работы, назначение, характеристики, проверка работоспособности
24 Ноября 2022 — Анатолий Мельник
Тиристор представляет собой вид полупроводниковых приборов, предназначенный для однонаправленного преобразования тока (т.е. ток пропускается только в одну сторону). Прибор выполняет функции коммутатора разомкнутой цепи и ректификационного диода в сетях постоянного тока.
Читать полностью5388
#тиристоры
Зарубежные и отечественные транзисторы
24 Ноября 2022 — Анатолий Мельник
Как подобрать отечественный аналог зарубежному транзистору? Читайте в нашей статье!
Читать полностью4781
#транзисторы
Исчерпывающая информация о фотодиодах
24 Ноября 2022 — Анатолий Мельник
Обзор фотодиодной технологии с подробным описанием основ, принципа работы, а также различных типов фотодиодов и их применения.
Читать полностью1576
#тиристоры #фототиристоры
Калькулятор цветовой маркировки резисторов
24 Ноября 2022 — Анатолий Мельник
Резисторы – это элементы для построения электрических схем, предназначенные для контроля и регулирования величины силы тока. Разделяют на постоянные, переменные, подстроечные. Для идентификации постоянных резисторов SMD – устройств, монтируемых на поверхность, – все производители разработали буквенно-цифровые обозначения для крупных элементов и цветовой код для деталей очень маленьких размеров.
Читать полностью1286
#маркировка резиторов #резисторы
Область применения и принцип работы варикапа
24 Ноября 2022 — Анатолий Мельник
Варикап – полупроводниковый диод, главным параметром которого является изменяемая под напряжением емкость. В устройстве применяется зависимость емкости p-n перехода и приложенного обратного напряжения.
Читать полностью8219
#варикапы
Маркировка конденсаторов
24 Ноября 2022 — Анатолий Мельник
Выбор конденсаторов по маркировке – процесс достаточно сложный, поскольку разные производители используют различные системы кодирования. Особенно трудно прочесть зашифрованную информацию на незначительной поверхности маленьких конденсаторов.
Читать полностью7033
#конденсаторы #маркировка конденсаторов
Виды и классификация диодов
24 Ноября 2022 — Анатолий Мельник
Диод – электронный прибор с двумя (иногда тремя) электродами, обладающий односторонней проводимостью. В этой статье вы найдёте подробную классификацию диодов по видам, характеристикам, материалам изготовления и сфере использования.
Читать полностью447
#диоды
Различные типы конденсаторов и их применение
Конденсатор
Конденсаторы широко используются в качестве электронных компонентов в современных схемах и устройствах.
Конденсатор имеет долгую историю и использование более 250 лет назад. Конденсаторы являются старейшим электронным компонентом, который изучается, проектируется, разрабатывается и используется. С дальнейшими технологиями конденсаторы придумывают разные типы в зависимости от их факторов. В этой статье мы обсуждаем самые популярные и полезные типы конденсаторов. Конденсатор является компонентом, и он обладает способностью накапливать энергию в виде электрического заряда, создавая электрическую разницу между его пластинами, и он похож на небольшую перезаряжаемую батарею.
Конденсатор является пассивным компонентом и накапливает электрическую энергию в электрическом поле. Эффект конденсатора известен как емкость. Он состоит из двух близких проводников и разделен диэлектрическим материалом. Если пластины подключены к источнику питания, то пластины накапливают электрический заряд. Одна пластина накапливает положительный заряд, а другая пластина накапливает отрицательный заряд. Электрический символ конденсатора показан ниже.
Символ конденсатора
Емкость
Емкость представляет собой отношение электрического заряда (Q) к напряжению (В), и математическое выражение выглядит следующим образом.
C = Q/V
Где,
- Q — электрический заряд в кулонах
- Кл — емкость в фарадах
- В это напряжение между пластинами в вольт
Различные типы конденсаторов
Ниже приведены различные типы конденсаторов.
- Электролитический конденсатор
- Слюдяной конденсатор
- Бумажный конденсатор
- Пленочный конденсатор
- Неполяризованный конденсатор
- Керамический конденсатор
Обычно электролитические конденсаторы используются, когда требуются конденсаторы большой емкости. Слой тонкой металлической пленки используется для одного электрода, а для второго электрода (катода) используется полужидкий раствор электролита в виде желе или пасты.
Диэлектрическая пластина представляет собой тонкий слой оксида, наносится электрохимически в производстве с толщиной пленки менее десяти микрон.
Электролитический конденсатор
Этот изолирующий слой очень тонкий, можно изготавливать конденсаторы с большим значением емкости для физических размеров, которые имеют небольшие размеры, а расстояние между двумя пластинами очень мало. Типы конденсаторов в большинстве электролитических поляризованы, то есть постоянное напряжение подается на клемму конденсатора, и они должны быть правильной полярности.
Если положительная клемма к положительной, а отрицательная к отрицательной, то при неправильной поляризации изолирующий оксидный слой разрушится, что приведет к необратимому повреждению. Все поляризованные электролитические конденсаторы имеют четкую полярность с отрицательным знаком, чтобы показать отрицательную клемму, и полярность должна соблюдаться.
Электролитические конденсаторы обычно используются в цепях питания постоянного тока, поскольку они имеют большую емкость и мало уменьшают пульсации напряжения.
Эти электролитические конденсаторы применяются для соединения и развязки. Недостатком электролитических конденсаторов является их относительно низкое номинальное напряжение из-за поляризации электролитического конденсатора.
Этот конденсатор представляет собой группу природных минералов, а конденсаторы из серебряной слюды используют диэлектрик. Существует два типа слюдяных конденсаторов, зажимные конденсаторы и конденсатор из серебряной слюды . Зажимные слюдяные конденсаторы считаются устаревшими из-за их худших характеристик. Конденсаторы из серебряной слюды изготавливаются путем склеивания листов слюды, покрытых металлом с обеих сторон, а затем эта сборка покрывается эпоксидной смолой для защиты окружающей среды. Слюдяные конденсаторы, используемые в конструкции, требуют стабильного, надежного конденсатора относительно небольшого размера.
Слюдяной конденсатор
Слюдяные конденсаторы представляют собой конденсаторы с малыми потерями, используемые на высоких частотах, и этот конденсатор очень стабилен химически, электрически и механически благодаря своей специфической кристаллической структуре и типично слоистой структуре.
Наиболее распространены слюда мусковит и флогопит. Слюда москвича лучше по электрическим свойствам, а другая слюда обладает жаростойкостью.
Конструкция бумажного конденсатора находится между двумя листами оловянной фольги, и они отделены от бумаги или промасленной бумаги и тонкой вощеной бумаги. Сэндвич из тонкой фольги и бумаги затем сворачивается в цилиндрическую форму и затем помещается в пластиковую капсулу. Две тонкие фольги бумажных конденсаторов прикрепляются к внешней нагрузке.
Бумажный конденсатор
На начальном этапе между двумя фольгами конденсатора использовалась бумага, но в наши дни используются другие материалы, такие как пластик, поэтому он называется бумажным конденсатором. Диапазон емкости бумажного конденсатора составляет от 0,001 до 2,000 микрофарад, а напряжение очень высокое, до 2000 В.
Пленочный конденсатор Пленочные конденсаторы также являются конденсаторами, и в качестве диэлектрика в них используется тонкий пластик.
Пленочный конденсатор изготовлен очень тонко с использованием сложного процесса волочения пленки. Если пленка изготовлена, она может быть металлизирована в зависимости от свойств конденсатора. Для защиты от фактора внешней среды электроды добавляются и собираются.
Пленочный конденсатор
Существует различных типов пленочных конденсаторов доступны как полиэфирная пленка, металлизированная пленка, полипропиленовая пленка, пленка PTE и полистирольная пленка. Основное различие между этими типами конденсаторов заключается в том, что материал, используемый в качестве диэлектрика, должен быть правильно выбран в соответствии с их свойствами. Применение пленочных конденсаторов — стабильность, низкая индуктивность и низкая стоимость.
Емкость пленки PTE является термостойкой и используется в аэрокосмической и военной технике. Конденсатор из металлизированной полиэфирной пленки используется в приложениях, где требуется длительная стабильность при относительно низком уровне.
Неполяризованные конденсаторы подразделяются на два типа конденсаторов из пластиковой фольги и электролитические неполяризованные конденсаторы.
Неполяризованный конденсатор
Конденсатор из пластиковой фольги неполяризован по своей природе, а электролитические конденсаторы обычно представляют собой два последовательных конденсатора, которые расположены спиной к спине, поэтому в результате получаются неполяризованные конденсаторы с половинной емкостью. Неполяризованный конденсатор требует применения переменного тока последовательно или параллельно с источником сигнала или питания.
Примерами являются кроссоверные фильтры динамиков и схема коррекции коэффициента мощности. В этих двух случаях на конденсатор подается большой сигнал переменного напряжения.
Керамический конденсатор Керамические конденсаторы представляют собой конденсаторы, в которых керамический материал используется в качестве диэлектрика.
Керамика является одним из первых материалов, используемых в производстве конденсаторов в качестве изолятора.
Керамический конденсатор
В керамических конденсаторах используется множество геометрий, некоторые из них представляют собой керамические трубчатые конденсаторы, конденсаторы с барьерным слоем устарели из-за их размера, паразитных эффектов или электрических характеристик. Два распространенных типа керамических конденсаторов: 9Многослойный керамический конденсатор 0011 (MLCC) и дисковый керамический конденсатор.
Многослойные керамические конденсаторы изготовлены по технологии поверхностного монтажа (SMD) и имеют меньшие размеры, поэтому широко используются. Значения керамических конденсаторов обычно находятся между 1 нФ и 1 мкФ, возможны значения до 100 мкФ.
Дисковые керамические конденсаторы изготавливаются путем покрытия керамического диска серебряными контактами с обеих сторон, а для достижения большей емкости эти устройства изготавливаются из нескольких слоев.
Керамические конденсаторы будут иметь высокочастотные характеристики из-за паразитных эффектов, таких как сопротивление и индуктивность.
Перейдите по этой ссылке, чтобы узнать больше о переменных конденсаторах.
Перейдите по этой ссылке, чтобы узнать больше о конденсаторах MCQ
В этой статье мы рассказали о различных типах конденсаторов и их использовании. Надеюсь, прочитав эту статью, вы получили базовые знания о типах конденсаторов. Если у вас есть какие-либо вопросы об этой статье или о реализации, пожалуйста, не стесняйтесь комментировать в разделе ниже. Вот вопрос к вам в конденсаторах хранится заряд электролита?
25 Типы конденсаторов и их применение (подробно)
Конденсаторы используются в различных электронных схемах и устройствах . В зависимости от применения на рынке доступно различных типов конденсаторов . Следовательно, становится необходимым узнать о каждом типе конденсатора, прежде чем выбрать его. В этой статье мы обсудим самых популярных типов конденсаторов и их практическое применение .
Перечень различных типов конденсаторов
- Fixed Capacitors
- Polarized
- Unpolarized
- Electrolytic capacitor
- Tantalum electrolytic capacitors
- Niobium electrolytic capacitors
- Aluminum electrolytic capacitors
- Wet Aluminum Electrolytic capacitors
- Manganese dioxide Aluminum Electrolytic capacitors
- Полимерные алюминиевые электролитические конденсаторы
- Super Capacitors
- Double layer capacitor
- Pseudo – capacitor
- Hybrid capacitor
- Ceramic capacitor
- Class 1 ceramic capacitor
- Class 2 ceramic capacitor
- Class 3 ceramic capacitor
- Пленочные конденсаторы
- Бумажный конденсатор
- Слюдяной конденсатор
- Многослойные слюдяные конденсаторы
- Посеребренные слюдяные конденсаторы
- Air Capacitors
- Glass Capacitors
- Variable Capacitor
- Tuning capacitors
- Trimmer Capacitors
- Air Trimmer Capacitors
- Ceramic Trimmer Capacitor
Table Of Contents
- Список различных типов конденсаторов
- Как классифицируются конденсаторы?
- Классификация конденсаторов по структуре:
- Классификация конденсаторов на основе поляризации:
- Фиксированные конденсаторы
- Поляризованные конденсаторы
- Не поляризованные конденсации
- Варевальные конденсации .
- Конденсаторы постоянной емкости
- Конденсаторы переменной емкости
- Конденсаторы подстройки
- Поляризованные
- Неполяризованные
- Поляризованные
- Неполяризованные
- Электролитические конденсаторы.
- Суперконденсаторы. А за счет анодирования создается оксидный слой. Этот оксидный слой действует как изолятор (диэлектрик конденсатора).
Электролит в виде твердого вещества, жидкости или геля, покрывающий поверхность этого оксидного слоя , действует как катод (отрицательная пластина) конденсатора.
Это обеспечивает гораздо более высокую емкость на единицу объема.Анодирование — это электрохимический процесс, при котором поверхность металла превращается в анодный оксид.
В зависимости от типа используемого металла и электролита электролитические конденсаторы подразделяются на следующие типы.
- Конденсаторы электролитические алюминиевые – оксид алюминия (диэлектрик).
- Конденсаторы электролитические танталовые — пятиокись тантала (диэлектрик).
- Конденсаторы электролитические ниобиевые — пятиокись ниобия (диэлектрик).
Алюминиевые электролитические конденсаторы
Алюминиевые электролитические конденсаторыЭто поляризованные электролитические конденсаторы, анод (положительная пластина) которых изготовлен из чистой алюминиевой фольги с травленой поверхностью. Алюминий образует очень тонкий изолирующий слой оксида алюминия путем анодирования, который действует как диэлектрик конденсатора.
Твердый или нетвердый электролит покрывает шероховатую поверхность оксидного слоя, служащего катодом (обкладкой) конденсатора . Поскольку оксидный слой очень тонкий, можно достичь очень высокой емкости.
Алюминиевые электролитические конденсаторы делятся на три типа в зависимости от используемого электролита. К ним относятся:
- Влажный алюминий Электролитические конденсаторы: нетвердые
- Диоксид марганца Алюминий Электролитические конденсаторы: твердые
- Полимер Алюминий Электролитические конденсаторы: твердые
Характеристики алюминиевых электролитических конденсаторов:
- Гораздо дешевле, чем другие типы конденсаторов
- Имеются модели с высоким объемным КПД (от 0,1 мкФ до 2,2 фарад)
- Номинальное напряжение (от 2,5 В до 700 В)
- Большой допуск от +- 1 -20%)
- Более высокое ESR (эффективное последовательное сопротивление), следовательно, рассеиваемая мощность также выше.
- Срок службы меньше
- Более высокий ток утечки, чем у керамических и пленочных конденсаторов
Применение алюминиевых электролитических конденсаторов:
- Входные и выходные развязывающие конденсаторы для сглаживания и фильтрации в источниках питания переменного тока, импульсных источниках питания, а также в преобразователях постоянного тока.
- Конденсаторы звена постоянного тока в преобразователях переменного тока в переменный для преобразователей частоты, частотных преобразователей, а также в источниках бесперебойного питания.
- Корректирующий конденсатор для коррекции коэффициента мощности
- Аккумулятор энергии для подушек безопасности, фотовспышек, устройств, гражданских детонаторов
- Пусковые конденсаторы для двигателей переменного тока
- Биполярные конденсаторы для передачи аудиосигнала
- Импульсные конденсаторы для фотовспышек
См. также: Руководство для начинающих по конденсаторам (символ, формула, работа)
Танталовый электролитический конденсаторВ конденсаторе этого типа металлический тантал выступает в качестве анода , а тонкий оксид тантала создается поверх него, который действует как диэлектрик, окруженный 0011 токопроводящий катод .
Танталовые конденсаторы доступны в виде выводов , а также в виде микросхем для поверхностного монтажа .
Характеристики танталовых электролитических конденсаторов:
- Емкость доступна в диапазоне от 10 нФ до 100 мФ .
- Благодаря более высокой относительной диэлектрической проницаемости эти конденсаторы имеют более высокий объемный КПД, чем алюминиевые конденсаторы. (меньшего размера)
- Имеющиеся в продаже танталовые конденсаторы имеют номинальное напряжение (от 2 В до 500 В)
- Имеет более высокий диапазон допустимых отклонений (от +-5% до +-20%)
- Более низкое ESR, чем у алюминиевых конденсаторов, поэтому они могут выдерживать более высокие пульсации тока
- Они очень стабильны во всем диапазоне температур и надежен.
- Увеличенный срок хранения
- Очень чувствителен к полярности напряжения и скачкам напряжения. Следовательно, при его использовании требуется большая осторожность, иначе конденсатор может быть поврежден.
Применение танталовых электролитических конденсаторов:
- Отбор и хранение цепей в медицинских устройствах.
- Фильтрация блоков питания на материнских платах компьютеров и мобильных телефонов из-за их небольшого размера и долговременной стабильности, чаще всего в виде поверхностного монтажа.
- Применение в военных целях, поскольку они не склонны к высыханию и изменению емкости со временем.
- В аудиоусилителях иногда используются танталовые конденсаторы, где стабильность является критическим фактором.
Конденсаторы электролитические ниобиевые – пятиокись ниобия (диэлектрик).
Нибодиевые электролитические конденсаторыНиобиевый электролитический конденсатор представляет собой поляризованный конденсатор, анод которого (положительная пластина) изготовлен из пассивированного металлического ниобия или монооксида ниобия , на котором изолирующий слой пятиокиси ниобия действует как диэлектрик ниобиевого конденсатора.
Твердый электролит на поверхности оксидного слоя служит катодом или (отрицательной пластиной) конденсатора.Примечание: Доступен в SMD (чип для поверхностного монтажа) чип-конденсаторы и используются вместо танталовых конденсаторов для определенных номиналов напряжения и емкости.
Производители устанавливают специальные правила проектирования схем для безопасной эксплуатации ниобиевых конденсаторов.
Характеристики ниобиевых электролитических конденсаторов
- Объемный КПД немного ниже, чем у танталовых конденсаторов из-за меньшей плотности ниобия.
- Более низкая стоимость и лучшая доступность, так как ниобиевая руда широко распространена в природе.
- Высокотемпературный коэффициент
- Обладает более низким максимальным номинальным напряжением
Применение ниобиевых электролитических конденсаторов
- Потребительские товары, включая системы домашнего кинотеатра и игровые контроллеры
- Промышленные объекты и повышенные функции безопасности, включая детекторы дыма электроника
- Автомобили включают бортовую электронику и телематику.
- Самолет включает бортовую развлекательную телематику, оборону
Суперконденсатор представляет собой электрохимический конденсатор с очень высокой плотностью энергии по сравнению с обычным конденсатором (примерно в 100 раз больше). Он также известен как ультраконденсатор . Их емкость колеблется от ·100 Фарад до 5К Фарад. (Подробнее)
Типы суперконденсаторов
- Двухслойный конденсатор (сохраняет заряд электростатически)
- Псевдоконденсатор (электрохимически накапливает заряд)
- Гибридный конденсатор (электростатически и электрохимически накапливает заряд)
Электрохимические конденсаторы состоят из двух электродов, разделенных ионопроницаемой мембраной (сепаратором), и электролита, электрически соединяющего оба электрода. При подаче напряжения ионы в электролите образуют двойные электрические слои, полярность которых противоположна полярности электрода.
Характеристики суперконденсаторов
- Обладает большим запасом энергии
- Обладает высокой емкостью
- Обладает высокой скоростью заряда и разряда
- Незначительная деградация в течение тысяч циклов
- Низкая токсичность 0 Хорошая обратимость 0
- 0 КПД цикла 95 % или более
Применение суперконденсаторов
- Благодаря очень быстрой зарядке и разрядке он является отличным инструментом для рекуперативного торможения в транспортных средствах
- Они используются в электромобилях (EV) для продления срока службы батарей.
- Они обеспечивают импульсную мощность в транспортных средствах с частыми остановками (например, в автобусах и поездах).
- Они используются для питания аварийных систем в самолетах.
- Применяется в пусковом механизме автомобилей
- Применяется при пуске дизельных двигателей подводных лодок и танков
- Применяется в системе резервного питания ракет
- Может действовать как источник питания для ноутбуки и вспышка в камере, так как у него есть резервная копия и система ИБП
- Он используется в бытовой электронике, такой как стабилизатор напряжения
Примечание: Китай экспериментирует с новым типом электрического автобуса, который работает без линий электропередач , но вместо этого использует энергию, хранящуюся в больших суперконденсаторах .
Эти конденсаторы быстро восполняются каждый раз, когда автобус останавливается на любой автобусной остановке, и полностью заряжаются на конечной остановке.Суперконденсаторы функционально аналогичны поляризованным конденсаторам (на уровне схемы). Следовательно, его символ такой же, как у поляризованного конденсатора.
Неполяризованные конденсаторы
Неполяризованный конденсатор — это тип конденсатора, для которого не определена полярность. Может быть подключен к цепи любым способом. Они в основном используются в цепях связи, развязки, обратной связи, компенсации и генерации.
Эти конденсаторы в основном используются в сетях переменного тока (переменного тока).
Неполяризованные конденсаторы подразделяются на три типа:
- Керамические конденсаторы
- Пленочные конденсаторы
- Другие конденсаторы
Необходимо прочитать: В чем разница между батареей и конденсатором? (Решено)
Керамический конденсатор Керамический конденсаторКерамический конденсатор является одним из наиболее часто используемых конденсаторов.
Это конденсатор постоянной емкости, в котором керамика выступает в качестве диэлектрика. Он состоит из двух или более чередующихся слоев керамики и металлического слоя , действующих в качестве электродов . Он доступен в форме свинца и в форме для поверхностного монтажа.Керамические конденсаторы, особенно многослойные конденсаторы типа (MLCC) , являются наиболее производимыми и используемыми конденсаторами в электронике. MLCC состоит из чередующихся слоев металлического электрода и керамики в качестве диэлектрика. И из-за такого типа конструкции полученный конденсатор состоит из множества небольших конденсаторов, соединенных в параллельное соединение.
Многослойные керамические микросхемы-конденсаторы были движущей силой перехода электронных устройств со сквозного монтажа на технологию поверхностного монтажа в 19-м веке.80-е годы.
Керамические конденсаторы специальной формы и конструкции используются в качестве конденсаторов для подавления радиопомех/электропомех , в качестве проходных конденсаторов и в больших размерах в качестве силовых конденсаторов для передатчиков.
В зависимости от диапазона рабочих температур, температурного дрейфа и допусков керамические конденсаторы делятся на три класса:
- Класс 1
- Класс 2
- Класс 3
Керамический конденсатор Класс 1
000023 Обеспечивает высокую стабильность и низкие потери для резонансных цепей
- Это точные конденсаторы с температурной компенсацией
- Они обеспечивают наиболее стабильное напряжение, температуру и частоту (в некоторой степени)
- Имеют низкое значение допуска +- 5 %
- Имеют более низкий объемный КПД, поэтому доступны с низким значением емкости
- Имеют более низкое ESR и ток утечки
- Титанат магния для положительного температурного коэффициента.
- Титанат кальция для конденсаторов с отрицательным температурным коэффициентом.
- Этот тип конденсатора обладает высокой диэлектрической проницаемостью, что обеспечивает лучшую объемную эффективность, чем конденсаторы класса 1.
- Имеет более низкую точность и стабильность для приложений сглаживания, байпаса, сопряжения и развязки
- Он имеет нелинейный температурный коэффициент
- Это конденсаторы с барьерным слоем или полупроводящие керамические конденсаторы, которые имеют очень высокую диэлектрическую проницаемость (до 50000) и лучший объемный КПД, чем конденсаторы класса 2.
- Обладает худшими электрическими характеристиками, включая более низкую точность и стабильность.
- Диэлектрик характеризуется очень высоким нелинейным изменением емкости в температурном диапазоне.
- Керамические конденсаторы используются в резонансном контуре передающих станций.
- Мощные конденсаторы класса 2: высоковольтные источники питания лазеров, силовые автоматические выключатели, индукционные печи и т. д. как конденсаторы общего назначения.
- В зависимости от применения MLCC, используемые в печатных платах (PCB), рассчитаны на напряжение от нескольких вольт до нескольких сотен вольт.
- Они используются для отделения компонентов переменного тока от компонентов постоянного и переменного тока и передачи только компонентов переменного тока, а не компонентов постоянного тока.
- Они также используются для разделения, сглаживания и фильтрации.
- Полипропилен
- Полиэстер
- Полистирол
- Этот конденсатор сконструирован с высокой точностью значений емкости.
- Пленочные конденсаторы имеют очень низкую среднюю частоту отказов, длительный срок хранения и длительный срок службы.
- По сравнению с другими типами конденсаторов, пленочные конденсаторы могут изготавливаться с очень высокой точностью значений емкости и поддерживать такие значения в течение более длительного времени.
- Он может выдерживать киловольтное напряжение и создавать невероятно мощные импульсы тока.
- Пленочные конденсаторы могут использоваться в более традиционных приложениях, включая фильтры, аудиокроссоверы и конденсаторы, сглаживающие напряжение. Энергия может храниться в нем, а затем высвобождаться при необходимости в виде сильноточного импульса.
- Пленочные конденсаторы имеют более низкие коэффициенты искажения, значения ESR и ESL. Поэтому это лучший выбор для высоковольтных и высокочастотных приложений.
- Пленочные конденсаторы часто используются в схемах для фильтрации первого или второго порядка, высокочастотного обхода и высокочастотной фильтрации.
- Он широко используется в различных отраслях промышленности, включая электронику, бытовую технику, телекоммуникации, электроэнергетику, электрифицированные поезда, гибридные автомобили, энергию ветра, солнечную энергию и многое другое.
- У них большой ток утечки.
- Тонкая диэлектрическая толщина бумажных конденсаторов (часто всего 6-20 мкм) и высокая прочность на растяжение позволяют сворачивать их в конденсаторы большой емкости и малого объема с емкостью 1–20Ф.
- Высокое рабочее напряжение и широкий диапазон емкости.
- Недостаточно термическая и химическая стабильность, что делает его склонным к старению.
- Обычно рабочая температура колеблется от 85 до 100 градусов Цельсия.
- Не подходит для использования в высокочастотных цепях из-за своей гигроскопичности и необходимости герметизации.
- Низкие производственные затраты и простой метод.
- В цепях постоянного и низкочастотного тока часто используются бумажные конденсаторы.
- Многослойные слюдяные конденсаторы
- Конденсаторы из посеребренной слюды
- Допустимый диапазон серебряно-слюдяных конденсаторов составляет всего 1%. Это намного лучше, чем у других конденсаторов.
- Эти конденсаторы точны и стабильны, но поскольку в конструкции нет воздушного зазора, их емкость со временем будет немного колебаться.
- Эти конденсаторы имеют низкие резистивные и индуктивные потери.
- Их можно использовать на высоких частотах, поскольку их характеристики часто не зависят от частоты.
- Конденсаторы из серебряной слюды дороги и громоздки.
- В силовых радиочастотных цепях, где стабильность имеет решающее значение, используются серебряно-слюдяные конденсаторы.
- Эти конденсаторы используются в высокочастотных настраиваемых схемах, таких как генераторы и фильтры. Иногда их используют в демпферах.
- Поскольку серебряно-слюдяные конденсаторы имеют высокое напряжение пробоя, они часто используются в высоковольтных устройствах.
- Эти конденсаторы используются в устройствах высокой мощности, таких как радиопередатчики.
- Эти конденсаторы используются в лазерах, радиолокаторах, космосе, резонансных цепях, цепях связи и т. д.
- Температурный коэффициент низкий.
- Эти конденсаторы бесшумны.
- Они производят продукцию высокого качества с минимальными потерями.
- Способны работать при высоких рабочих температурах.
- Эти конденсаторы могут выдерживать большие высокочастотные токи.
- Используются в цепях, где требуются высокотемпературные зоны.
- Используется для достижения высокой добротности.
- В цепях с высокой мощностью.
- Требуются схемы с жесткими допусками.
- Подстроечные конденсаторы
- Подстроечные конденсаторы
Типы конденсаторовКонденсатор состоит из двух металлических пластин и изоляционного материала, известного как диэлектрик . В зависимости от типа диэлектрического материала и конструкции , на рынке доступны различные типы конденсаторов.
Примечание: Конденсаторы отличаются размером и характеристиками . Например, некоторые конденсаторы, используемые в радиосхемах, маленькие и хрупкие. В то время как конденсаторы, встречающиеся в сглаживающих цепях, могут быть довольно большими.
Классификация конденсаторов по структуре:
Классификация конденсаторов по поляризации:
Теперь давайте подробно рассмотрим различные типы конденсаторов.
Конденсаторы постоянной емкости
Конденсаторы постоянной емкости — это конденсаторы, у которых значение емкости является фиксированным во время производства и не может быть изменено позже.
Постоянные конденсаторы делятся на два типа:
Поляризованные конденсаторы
Поляризованные конденсаторы — это тип конденсаторов, которые имеют положительной и отрицательной полярности. В цепи может быть только подключен только в одном направлении . Конденсатор будет разрушен, если полярность (направление) будет изменена на противоположную. Эти конденсаторы используются для достижения высокой плотности емкости .
Эти конденсаторы используются в устройствах постоянного тока (постоянный ток).
Поляризованные конденсаторы подразделяются на два типа:
Это обеспечивает гораздо более высокую емкость на единицу объема.
Следовательно, при его использовании требуется большая осторожность, иначе конденсатор может быть поврежден.
Твердый электролит на поверхности оксидного слоя служит катодом или (отрицательной пластиной) конденсатора.
Эти конденсаторы быстро восполняются каждый раз, когда автобус останавливается на любой автобусной остановке, и полностью заряжаются на конечной остановке.
Это конденсатор постоянной емкости, в котором керамика выступает в качестве диэлектрика. Он состоит из двух или более чередующихся слоев керамики и металлического слоя , действующих в качестве электродов . Он доступен в форме свинца и в форме для поверхностного монтажа.
Наиболее распространенными соединениями, используемыми в качестве диэлектриков, являются:
Керамический конденсатор класса 2
Керамический конденсатор класса 3
Применение керамического конденсатора
Пленочные конденсаторы состоят из пластиковой пленки в качестве диэлектрического материала. Существуют различные типы пленочных конденсаторов в зависимости от различных типов пленочных материалов
Конденсатор неполяризованный, он подходит для сигналов переменного тока и силовых приложений.
Характеристики пленочных конденсаторов:
Применение пленочных конденсаторов:
Это постоянный конденсатор, состоящий из двух металлических пластин с бумагой, выступающей в качестве диэлектрика.
Характеристики бумажных конденсаторов
Слюдяной конденсатор
Слюдяной конденсаторКонденсаторы, в которых в качестве диэлектрика используется слюда, известны как слюдяные конденсаторы. Изготовлены из слюдяных листов, покрытых металлом с обеих сторон. Чаще используют слюдяные листы из мусковита и флогопита . Первый обладает лучшими электрическими характеристиками, а второй имеет большее тепловое сопротивление.
Существует две категории слюдяных конденсаторов:
Характеристики слюдяных конденсаторов
Это намного лучше, чем у других конденсаторов.Применение слюдяных конденсаторов
Воздушные конденсаторы
Воздушный конденсатор переменной емкостиВоздух служит диэлектриком в воздушных конденсаторах. Простейшие воздушные конденсаторы имеют проводящие пластины с воздухом между ними. Они используются в приложениях настройки радио и настройке антенн . Другие приложения включают 9Медицинские сканеры МРТ 0011 и радиочастотные согласующие сети для управления плазмой при нанесении проводящего материала на кремниевые пластины.
Примечание: Эти конденсаторы могут быть постоянными или переменными ; однако постоянные конденсаторы используются редко, потому что доступны другие конденсаторы с лучшими характеристиками.
Стеклянные конденсаторы
Стеклянный конденсатор Эти конденсаторы состоят из алюминиевых электродов со стеклянным диэлектриком .
Характеристики стеклянных конденсаторов
Применение стеклянных конденсаторов
Переменные конденсаторы
Переменный конденсатор — это конденсатор, емкость которого можно изменять вручную или электрически. Обычно переменные конденсаторы состоят из двух наборов переплетенных металлических пластин, одна из которых фиксированная, а другая переменная .
Эти конденсаторы предлагают значения емкости в диапазоне от от 10 до 500 пФ.
Эти переменные резисторы имеют широкий спектр применения, включая согласование импеданса антенны , настройку LC-цепей в радиоприемниках и многое другое .
Существует две основные разновидности переменных конденсаторов:
Подстроечный конденсатор
Подстроечный конденсаторПодстроечные конденсаторы используют корпус, состоящий из статора и ротора . Рама поддерживает как статор, так и слюдяной материал. Роторы вращаются с помощью вала, когда статор не используется.
Подстроечный конденсатор
Подстроечный конденсатор Подстроечный конденсатор представляет собой переменный конденсатор небольшого размера. Они используются в устройствах, где значение емкости фиксируется при производстве и не требует ручной регулировки.
