Как прозвонить провода в квартире: приборы, методика и последовательность действий

Как прозвонить проводку мультиметром

Полная проверка, а также прозвонка электрической проводки представляет собой обязательный этап ремонта любой квартиры. Кроме этого, прозвонить проводку требуется и в том случае, если существуют сомнения в плане ее исправности. Естественно, самым простым способом проверить исправность электрической проводки квартиры является обращение к специалисту, т.е. к электрику. Но муниципальные службы в этом плане работают не оперативно, а частные специалисты немало берут за такие услуги.

Поэтому сегодня специалисты в вопросах электрики настоятельно рекомендуют каждому самостоятельно освоить самые элементарные и первостепенные навыки работы с электрической проводкой. Рано или поздно, они стопроцентно Вам в жизни пригодятся!
В первую очередь, требуется знать, что абсолютно при любых манипуляциях, которые связаны с электропроводкой, нужно строго соблюдать все правила требования, диктуемые техникой безопасности проведения электрических работ.

Проверка электропроводки

Проверка электропроводки на этапе прокладки

Прежде всего, на этом этапе проверки, необходимо обратить внимание и определиться с теми потенциальными проблемами, с которыми существует реальная возможность столкнуться в процессе прокладки новой электрической проводки. Обычно проводку прокладывают, как правило, по голым стенам. После этого перекрывают штукатуркой, а также и выполняют финишную отделку стен в помещении.

Первый раз проверять всю электропроводку требуется до начала проведения всех штукатурных работ, этот процесс касается любих типов зданий, будь электропроводка в бане или же в квартире! Если этого не сделать, то вас может ожидать в дальнейшем такой неприятный сюрприз, при котором для устранения разного рода неполадок с электропроводами нужно будет вскрывать штукатурку, а после окончания работ все заново штукатурить.

Схема электрической проводки

На этом этапе источники возможных проблем, которые могут возникнуть в скрытой электропроводке, условно подразделяются на две основные группы.

• Первая из них – это ошибки мастеров, таких как штукатуры, бетонщики, строители, отделочники и т.д).
• Вторая же – это ошибки электрика.

С первой группой неполадок бороться возможно только лишь неусыпным надзором. А вот ошибок электрика возможно заранее избежать. Для этого необходимо тщательно следовать прорисованной схеме электрической проводки в процессе ее прокладки, а также внимательно проверять ее перед началом проведения этапа отделочных работ.

Простая проверка новой электропроводки

Есть несколько советов, с помощью которых можно убедиться в исправности электропроводки. Нужно проверить ее в плане того, нет ли короткого замыкания. То есть не должно быть никакого контакта между землей и нулем, фазой.
Уровень качества изоляции электропроводов при высоком напряжении зависит напрямую от степени качества кабеля. То есть, нужно не поскупиться и приобрести не очень дешевый вариант материалов и тогда проблем, вероятнее всего, не возникает.

Если нет уверенности в качестве изоляции, то его можно проверить при помощи мегаомметра. Зачастую, в большинстве строительных магазинов подобная услуга оказывается на месте при покупке.

Следующим этапом проверки является визуальный контроль состояния и качества изоляции кабеля. Все механические повреждения обязательно следует устранить до того момента, как кабель перекроется штукатуркой или отделочным материалом.

Проверяем розетку

В том случае, когда на предыдущем этапе все хорошо, возможно переходить на следующий этап проверки – нужно выполнить прозвонку проводки (этот этап так же очень важным при пайке проводов). Каждому хозяину помещения не помещает максимально подробно ознакомиться с описанием процедуры прозвонки. По определенному алгоритму возможно проверять не только новую проводку, но и такую, которая расположена в жилой квартире или доме.

Прозваниваем проводку

Инструменты для прозвонки

Прозвонка проводки, как правило, производится специальным прибором — мультиметром , который предназначен для регистрации всевозможных параметров электросоединения (напряжения, силы тока, сопротивления и проч. ). Сегодня мультиметры бывают аналоговые и цифровые, но принцип работы этих приборов остается неизменным всегда.

• Прозвонка проводки с помощью мультиметра
• Проверка подключений

Прежде всего, на мультиметре необходимо установить режим прозвонки — зачастую его отмечают светодиодом.

Потом следует перейти к месту прозвона электрической проводки, т.е. к распределительной коробке. Как правило, там, предстает перед глазами пучок немаркированных проводов.

Нужно найти фазу – включить автомат, проверить все провода при помощи индикаторной отвертки. При этом, найденный провод следует маркировать при помощи изоляционной ленты, а также ленты, которая предназначается для оклейки окон.

Дальше необходимо найти ноль. Включить прибор на измерение напряжения (тогда, когда нам необходимо найти 220В, следует ставить больше – 600В у ряда моделей). Потом одним щупом мультиметра требуется коснуться фазы, а другим концом прибора следует поочередно тестировать электропровода. Как только на приборе появится 220В – значит, тот провод, который был нужен, найден. Его следует обязательно промаркировать.

Затем необходимо проверить другие пары электрических проводов по данному принципу и промаркировать их.

Проверка целостности проводника

Для того чтобы провести проверку целостности электропроводки нам нужно выполнить следующие действия:

• Следует отсоединить проводник от самого источников тока. Если проводник является многожильным кабелем,  нужно сделать это для всех проводов, которые в него входят.
• Затем необходимо включить прибор или в режиме прозвонки, или же – в режиме измерения сопротивления, но обязательно на максимально грубом пределе.
• После этого требуется соединить щупы мультиметра. В данном случае на дисплее прибора должны появиться нули. При этом, в режиме прозвона, имеющем звуковое сопровождение, мультиметр издаст писк.
• Дальше нужно разомкнутые щупы прибора присоединить к проводнику. Необходимо знать, что целый проводник, при этом, показывает нулевое сопротивление.

Прозвонка электрических проводов в квартире, как и поиск нарушения целостности кабелей или же короткого замыкания могут вполне быть качественно выполнены и самостоятельно – без привлечения дорогостоящего специалиста, а если у вас наружная электропроводка то и необходимости вызывать мастера нет вообще.

Главное походить к этому вопросу последовательно и точно придерживаясь вышеуказанных рекомендаций профессиональных электриков. И конечно, обязательно помнить о том, что даже если Вам кажется, что Вы уже вполне опытный специалист-электрик, то не следует забывать о соблюдении правил техники безопасности!

Видео: Как пользоватся мультиметром

Как прозванивать мультиметром домашнюю проводку

Как с помощью мультиметра проверить домашнюю проводку?

Проверка домашней проводки — важный этап строительства или ремонта жилья. Как часто мы слышим в новостях о том, что у кого-то сгорело жилье из-за неисправной проводки или короткого замыкания. Вы ведь не хотите, чтобы с вашим жильем произошел такой неприятный инцидент? Избежать его очень просто, и поможет в этом даже самый простой, дешевый мультиметр с функцией прозвона электрической цепи.

Делаете ремонт в квартире или же строите свой дом и уже находитесь на этапе прокладки электропроводки? Вы уже купили качественные розетки, выключатели, коробки для монтажа всего этого добра в стену и конечно же качественные кабели, для прокладки проводки. Вы уверены в качестве последнего? Ведь неизвестно, в каких условиях хранился кабель. Даже самый качественный провод, из-за нарушения технологии хранения или каких-то повреждений при транспортировке может окислится или оборваться. А все это может привести к весьма нежелательным последствиям!

Итак, чтобы избежать проблем в дальнейшем, нужно вооружиться хотя бы простым мультиметром и прозвонить провод! Но как прозванивать мультиметром провода? Давайте узнаем!

Начинаем «звонить»!

У многих мастеров встает вопрос — «а как прозвонить кабель, ведь он такой длинный?», «а как быть, если он уже находиться в стене?». Собственно все эти вопросы довольно быстро и легко решаются!

• Неважно, какой длины будет провод, его в любом случае можно прозвонить и проверить его целостность. Для этого, замкните два контакта провода на одном его из его концов (предварительно провод необходимо обесточить!). Если провод трехжильный, соответственно замыкайте три контакта. Если провод уже в стене, это не является большой проблемой просто отключите от него выключатель, розетку или что там к нему подключено на данный момент.
• На другом конце провода контакты не замыкайте. Включите мультиметр в режим прозвона и коснитесь щупами контактов. Мультиметр начал пищать? Тогда поздравляем, кабель целый и не имеет разрывов! Трехжильный кабель проверяется также, вот только прозвонить нужно будет дважды.
• Не спешите убирать мультиметр! После прозвона, можно измерить сопротивление кабеля. Для этого просто переключите мультиметр в режим измерения сопротивления. Если сопротивление будет очень высоким или же мультиметр вовсе не сможет его измерить (собственно как и прозвонить) — на кабеле имеются места окисления и использовать его в дальнейшем не рекомендуется. Если использовать такой кабель, место окисления будет греться, что может привести к короткому замыканию и возгоранию провода.

Если провод окислен его необходимо сразу же заменить. Такой провод может воспламениться при большой нагрузке.

Собственно вот таким простым способом можно прозвонить домашнюю проводку. Это совсем не сложно, но в дальнейшем может уберечь от серьезных проблем. Для такой работы подойдет любой мультиметр как самый простой, для начинающих радиолюбителей, так и сложный профессиональный измерительный прибор. Главное, чтобы у мультиметра была функция прозвона.

Опубликовано: 2021-09-13 Обновлено: 2021-09-13

Автор: Магазин Electronoff

Как прозвонить проводку мультиметром в доме или квартире

Если нужно найти неисправность оборудования или электропроводки, одна из операций, которая выполняется в первую очередь, это проверка кабелей и проводов мультиметром (тестером) проверить исправность цепи (отсутствие в ней обрывов), наличие короткого замыкания и определить ее сопротивление (при необходимости). Таким образом можно легко и достаточно быстро проверить лампу, утюг, выключатель, предохранитель, трансформатор на исправность. О том, как правильно прозвонить провода мультиметром, пойдет речь в этой статье.

Содержание

• Что нужно знать об устройстве для прозвонки проводов
• Последовательность действий при прозвонке
• Правила безопасного прозвона с помощью мультиметра
• Прозваниваем проводку в квартире мультиметром
  • Если прозвонили автоматы не работает
  • Если машина срабатывает
• Видео

Что нужно знать об устройстве для прозвонки проводов

режим набора номера

Если вы планируете прозвонить проводку в квартире, вам необходимо знать несколько принципиально важных фактов о мультиметрах. В первую очередь стоит отметить, что проверить провод можно самым простым прибором. Вполне подойдет недорогая китайская модель с минимальными возможностями.

Но при этом удобнее всего пользоваться устройством, которое само имеет функцию набора номера. Для того чтобы установить ручку прибора в соответствующее положение, необходимо повернуть ее в сторону значка диода (как вариант, дополнительно может быть нанесено изображение звуковой волны). Это означает, что при проверке целостности провода будет звучать звуковой сигнал при замыкании контактов.

А вот наличие звукового сопровождения совершенно не обязательно для прозвонки проводов мультиметром. На разомкнутую цепь будет указывать единица на дисплее, указывающая на то, что уровень сопротивления между датчиками выше предела измерения. Если в исследуемом участке повреждений нет, на экране будет отображаться значение сопротивления, которое в идеале должно стремиться к нулю (при условии, что вы работаете в небольших бытовых сетях).

Последовательность действий при наборе

1. Прежде чем прозвонить цепь мультиметром, нужно повернуть ручку прибора в нужное положение.
2. Вставьте концы (щупы) в соответствующие гнезда. Черный провод идет в розетку с пометкой COM (иногда может быть помечен «*» или знаком заземления), а красный провод идет в розетку, где указан знак Ω (иногда ставят знак R). Следует отметить, что знак Ом может применяться как отдельно, так и в сочетании с обозначениями других единиц измерения (В, мА). Это правильное положение щупов, которое позволит соблюдать полярность при дальнейших измерениях. Хотя если проверять только целостность проводов, то их взаимное расположение не повлияет на полученный результат.
3. Включить устройство. Для этого может быть предусмотрена отдельная кнопка или включение может происходить автоматически при повороте ручки в нужное положение при выборе пределов измерения или режима работы.
4. Соедините измерительные концы вместе. Если звучит сигнал, это означает, что устройство исправно и готово к работе.
5. Взять испытуемый кабель или провод (предварительно с его концов необходимо снять изоляцию, зачистить до металлического блеска, с поверхности удалить грязь и окислы). Прикоснитесь тестовыми щупами к оголенным участкам проводника.
6. В случае непрерывности прозвучит звуковой сигнал, и показания счетчика будут либо равны 0, либо будут показывать значение сопротивления.
   Если на дисплее отображается 1, а звуковой сигнал отсутствует, это означает, что проверяемый проводник оборван.

Правила безопасного обзвона с помощью мультиметра

Непрерывность сетевого кабеля с помощью мультиметра

Работа с электричеством не допускает непрофессионализма, поэтому существует определенный перечень правил, делающих ее максимально точной, быстрой и безопасной.

1. Удобнее всего использовать специальные наконечники на концах щупов для проверки целостности цепи, которые чаще называют «крокодилами». Они сделают контакт стабильным и развяжут руки при проведении измерений.
2. При прозвонке всегда проверяемая цепь должна быть предварительно обесточена (даже слаботочные батарейки должны быть удалены). Если в цепи есть конденсаторы, их необходимо разрядить закорачиванием. В противном случае устройство просто сгорит в процессе работы.
3. Перед проверкой целостности длинного проводника при измерениях важно не касаться оголенных концов руками. Это связано с тем, что полученные показания могут быть неверными.

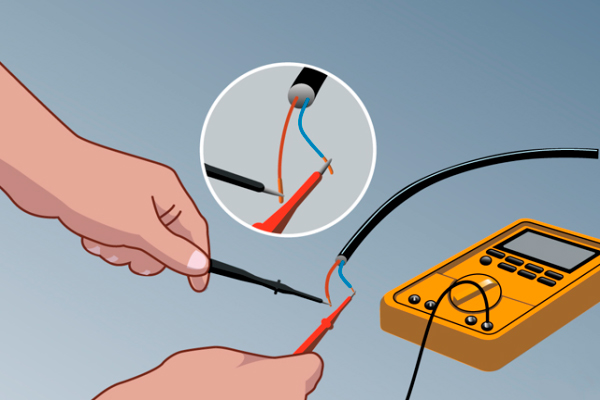

При прозвонке многожильного кабеля необходимо отделить и зачистить все имеющиеся жилы с обоих концов. После этого нужно проверить схему на наличие замыканий: для этого на каждую жилу поочередно закрепляют «крокодил», все остальные касаются другим измерительным концом во всех возможных сочетаниях.

Проверьте, нет ли короткого замыкания между жилами кабеля. Если индикатор показывает «1» и звукового сигнала нет, значит все в порядке, в противном случае короткое замыкание.

В этом случае звуковой сигнал будет означать наличие короткого замыкания между проверяемыми жилами. Это может не иметь практического значения для многожильных кабелей малого сечения, работающих в слаботочных сетях, но при работе с высоким напряжением принципиально важно.

Мы называем жилы кабеля. Есть звуковой сигнал — все нормально, иначе вена повреждена.

Для определения целостности жил производят ту же операцию, только на одном из концов кабеля все зачищенные жилы скручивают между собой. При поиске обрыва важно учитывать, что отсутствие звукового сигнала на любом из концов будет свидетельствовать о нарушении целостности проводника.

Прозваниваем проводку в квартире мультиметром

Рассмотрим для примера современную квартиру, в которой электропроводка выполнена в соответствии с действующими требованиями и нормами. Это означает, что при прокладке линий освещения и питания розеток в каждую из комнат для них были проложены отдельные провода. Каждая из этих цепей питается от квартирного щитка через отдельный автоматический выключатель.

Если в одной из комнат пропал свет, для начала стоит проверить исправность светильника. Перед началом работы необходимо обесточить комнату/квартиру в зависимости от схемы электроснабжения. При использовании в светильнике непрозрачной лампы накаливания визуально определить целостность нити накала сложно, поэтому потребуется мультиметр и его функция прозвонки. Разберемся поэтапно, как это сделать правильно.

Для начала нужно проверить щит на наличие сработавших автоматов. В первом случае они будут во включенном состоянии (тогда неисправность может скрываться в комнатном выключателе, светильнике или розетке). Вероятность повреждения проводки в такой ситуации невелика. Если устройство заработало, нужно будет проверить все, кроме комнатного выключателя, в том числе и сам распределительный щит.

Если машины не работали

Вызываем коммутатор. При включенном выключателе должен быть звуковой сигнал, при выключенном — тишина и «1» на индикаторе.

1. Убедитесь в наличии напряжения на входе и выходе автомата. Если да, то можно переходить к дальнейшей проверке.
2. Подготовить прибор к работе и проверить его исправность путем короткого замыкания измерительных концов.
3. Выкрутите лампу из патрона.
4. Одним из измерительных щупов коснитесь цоколя (металлической части резьбовой лампы), а вторым коснитесь центрального контакта лампы (изолированного центра торцевой части цоколя).
5. Звуковой сигнал и показания, отличные от 0 или 1, означают, что лампа работает правильно. Если он неисправен, необходимо его заменить, что и будет решением проблемы.
6. Проверяем картридж на исправность. Для этого нужно разобрать светильник, убедиться в целостности идущих в комплекте проводов и контактов. Если все в порядке, то причина поломки не в картридже. При обнаружении неисправностей их необходимо устранить. Лампа пока не должна быть вкручена.
7. Проверяем исправность комнатного выключателя. Для этого снимаем пластиковую крышку, откручиваем винты и вынимаем из монтажной коробки. Осматриваем оборудование на появление нагара, проверяем затяжку креплений. Если все в порядке, нужно установить измерительные концы тестера на контакты выключателя. Появление звукового сигнала при наборе номера во включенном положении будет свидетельствовать о том, что оборудование работает исправно. При этом провода не нужно отсоединять.

При такой проверке, как правило, выявляется неисправность, которая и становится причиной всех бед. Его устранение позволяет быстро решить проблему.

При срабатывании автомата

Для обеспечения электробезопасности при работе в этом случае отключают напряжение с помощью общеквартирного автомата. Далее определяется исправность патрона и проводов, подсоединенных к лампе, по описанному выше алгоритму. При отсутствии неисправностей нужно проверить саму проводку с помощью мультиметра и функции прозвонки. Такие неисправности достаточно редки, но все же случаются, например, при установке натяжных потолков или декоративных элементов интерьера.

В этом случае вызов проводки выполняется следующим образом.

1. С помощью отвертки отсоедините прилагаемый проводник (при правильном монтаже он находится внизу) и отведите его в сторону. «Ноль» этой группы находится, как правило, на нулевом зажиме под станками.
2. Лампу накаливания выкручиваем из держателя. С помощью тестера, готового к работе, проверяем линию, подключив один из измерительных щупов к «нулю», а другой к отсоединенному проводнику. Если устройство подает звуковой сигнал, значит проводка закорочена.
3. В этом случае в комнате под потолком над выключателем находим и открываем распределительную коробку. Отсоедините провода.
4. Проверяем все группы проводов на короткое замыкание.
   Для определения участка цепи, в котором есть короткое замыкание, снова проверяем цепь на квартирном щитке мультиметром. Если сигнал звучит, значит, в ремонте нуждается именно провод, проложенный от щитка до коробки в помещении. В противном случае поиск нужно будет продолжать до получения результата.

Видео

Из всего вышеперечисленного можно сделать вывод, что наличие в доме мультиметра с функцией прозвонки – объективная необходимость для любого домашнего мастера. С таким устройством в большинстве случаев удастся быстро устранить мелкие неисправности, не обращаясь за помощью к специалистам.
