Расчет высоты конька четырехскатной крыши
Расчет крыши и конька дома по высоте
Крыша любого дома считается одним из наиболее важных компонентов. Защищая здание, она создает комфорт внутри него, отлично дополняя собой архитектурную композицию. Перед каждым строителем стоит ответственная задача, как рассчитать высоту крыши правильно, с учетом всех моментов, влияющих на ее долговечность и внешний вид. Основными факторами, определяющими высоту конструкции кровли, являются:
- угол наклона скатов;
- количество скатов;
- форма кровли;
- применяемые материалы;
- сила ветра;
- среднегодовое количество осадков;
- высота здания;
- пожелания владельца дома.
Правильный расчет высоты кровли позволяет посчитать необходимое количество основных строительных материалов. Помимо этого следует сразу же учитывать необходимость утепления, установку снегозадержателей и других составляющих кровли. Одним из элементов, который потребует дополнительного расчета, является конек, от высоты которого зависит конфигурация стропильной системы.
Типы крыш и особенности их расчета
Крыши домов классифицируют следующим образом:
Порядок расчета для каждого типа может основательно отличаться, что следует учитывать для получения правильных результатов. Самым простым является расчет односкатной конструкции, но освоение методики подсчета параметров двухскатной крыши также не вызовет особых сложностей. Угол уклона двускатной кровли в условиях европейской части континента принимают в диапазоне 30-50°. При более остром угле на крыше будет скапливаться снег, а при более широком – значительно усилится ветровая нагрузка. Вычисление высоты конструкции проходит по формуле: ширина дома, деленная пополам, умножается на тангенс угла наклона скатов.
Все очень просто можно посчитать в течение минимального времени и при наличии калькулятора. Рассчитывать конек в этом случае нет необходимости, он уже включен в результат расчета по вышеописанной формуле.
Наиболее высокой механической прочностью обладает четырехскатная крыша.
Мансардной крышей именуют двухскатную кровлю с изломом на двух скатах, который придает всей конструкции «ломаный» вид. При помощи этого довольно простого приема значительно увеличивается полезная площадь мансарды (чердака). Расчет в данном случае также схож с расчетом двухскатной кровли, но с учетом подбора необходимой величины углов ската и конька.
Правильный расчет кровли и конька по высоте гарантирует оптимальные затраты строительных и кровельных материалов, длительную и надежную эксплуатацию, эстетичный внешний вид дома. Для новичков в строительстве данные расчеты составляют большую проблему, поэтому лучше доверить это дело профессиональному проектировщику со стажем работы.
Как рассчитать высоту крыши и конька: расчет высоты крыши дома
Как рассчитать правильно высоту конька крыши дома. Научитесь рассчитывать высоту крыши дома, зная основные размеры крыши
Источник: vseokrovle.com
Как можно рассчитать высоту крыши дома?
Возведение крыши — один из ответственных строительных процессов, от качества выполнения которого напрямую зависят эксплуатационные характеристики самой кровли и всего здания.
Строительство должно начинаться с расчета и проектирования кровельной конструкции на бумаге. Одним из важнейших данных для расчета является высота конька, в связи с которой находятся углы наклона скатов, тип кровли и количество строительных материалов. Разберемся, как самостоятельно рассчитать высоту крыши разных конструктивных типов.
Подготовка к расчетам
Создание плана крыши и вычисление ряда ее параметров имеет важное значение для последующего монтажа. Заблаговременный расчет помогает:
- Заранее вычислить количество необходимых строительных материалов и не прогадать при их покупке в большую или меньшую сторону.
- Еще на этапе проектирования продумать и распределить различные системы, такие как водосточная, снегоудерживающая и т. д., и определить их место в будущем проекте.
Перед тем как рассчитать высоту крыши, важно учесть некоторые факторы:
- размеры дома;
- планы на использование подкровельного пространства;
- планируемая форма крыши и количество ее скатов;
- угол наклона скатов;
- нагрузка на кровельную конструкцию: ветровая, снеговая и т.
- вид кровельного покрытия.
В настоящей статье мы рассмотрим, как правильно рассчитать высоту для трех наиболее распространенных кровельных конструкций.
Вычисление высоты двускатной крыши
Двухскатный тип кровли прост в проектировании и возведении. Конструкция этого вида подразумевает наличие двух плоскостей, которые стоят на противоположных несущих стенах и, смыкаясь на коньке, образуют треугольник с равными сторонами.
Расчет высоты конька двускатной крыши находится в прямой зависимости от величины угла наклона скатов.
Выбор уклона скатов кровли не должен быть произвольным. Его величина зависит от ветровой и снеговой нагрузок, правила определения которых регламентированы СНиП. Рекомендованный уклон для регионов центральной России составляет 30-45°. Также на выбор уклона скатов кровли влияет выбранный кровельный материал.
Определившись с наклоном скатов, можно рассчитать высоту крыши дома. Ее значение вычисляется по известной геометрической формуле:
где a — искомая величина, b — величина половины ширины дома, tg α — тангенс выбранного угла, найти который можно в специализированной таблице.
При уклоне скатов в 45° возвышение коньковой балки будет соответствовать ширине дома.
Расчет четырехскатной конструкции
Кровля с четырьмя скатами является наиболее устойчивой к ветровой нагрузке. Существуют две разновидности четырехскатной крыши:
- Шатровая — все скаты сходятся в единой точке на вершине конструкции.
- Вальмовая имеет два треугольных и два трапециевидных ската, последние соединяются на вершине коньковым брусом.
Рассчитать высоту конька для обоих типов кровли возможно по формуле, использованной для двускатной конструкции. Однако для проведения более тщательного расчета и составления подробной схемы необходимо также вычислить длины стропил, а для вальмовой кровли — длину коньковой балки.
Проектирование мансардной крыши
Мансардная или ломаная кровля также имеет два ската, особенностью которых является характерный излом. Он позволяет увеличить пространство под крышей и делает ломаную конструкцию одной из наиболее приспособленных для создания мансарды.
Расчет высоты крыши ломаного типа начинается с вычисления углов наклона всех скатных поверхностей кровли. Эксперты в области строительства рекомендуют определять углы наклона мансардной конструкции практическим методом, используя правило золотого сечения. Для этого необходимо на бумаге вписать эскиз будущей кровли в круг. Такой метод позволит избежать таких конструктивных недочетов, при которых ломаная конструкция выглядит не эстетично.
Проектирование и расчеты — важные и основополагающие этапы в создании крыши. Их грамотное и правильное выполнение является залогом возведения надежной и эстетически привлекательной кровли, которая прослужит долгие годы.
Расчет высоты крыши дома, вычисляем высоту конька крыши
Даны рекомендации по подготовке к проектированию кровли, приведены примеры расчета высоты конька для наиболее распространенных кровельных конструкций.
Источник: stroicod.ru
Расчет четырехскатной крыши: детальная работа с цифрами
Во время строительства дома возникают вопросы, как, например, расчет материала на крышу, которые напрямую связаны с его архитектурной формой – количеством скатов, наличием мансарды и т.
д. При составлении проекта конструкции все его параметры должны быть тщательно выверены, чтобы обеспечить ей надежность и безопасность.
Четырехскатная крыша характеризуется двумя треугольными скатами (вальмами) с торцевых сторон. Ее классифицируют в основном как вальмовую, либо как шатровую. Вальмовая состоит из двух треугольников и двух трапеций (боковые скаты – равнобедренные треугольники, а фронтальные – правильные трапеции). Если ее скаты не достигают карниза в нижней точке, то ее называют полувальмовой. Коробка здания в этом случае имеет форму прямоугольника. Если же она представлена в виде квадрата, выполняют шатровую крышу, четыре треугольных ската которой сходятся в единой вершине.
Как рассчитать четырехскатную крышу: размеры основания, уклона ↑
Зная линейные размеры основания и угол наклона ее скатов, можно выполнить расчет четырехскатной крыши. Как правило, его проводят по следующему принципу: скаты делят на несколько элементов, каждый из которых рассчитывается отдельно, после чего полученные результаты суммируют.
Таким образом можно подсчитать общую площадь четырехскатной крыши.

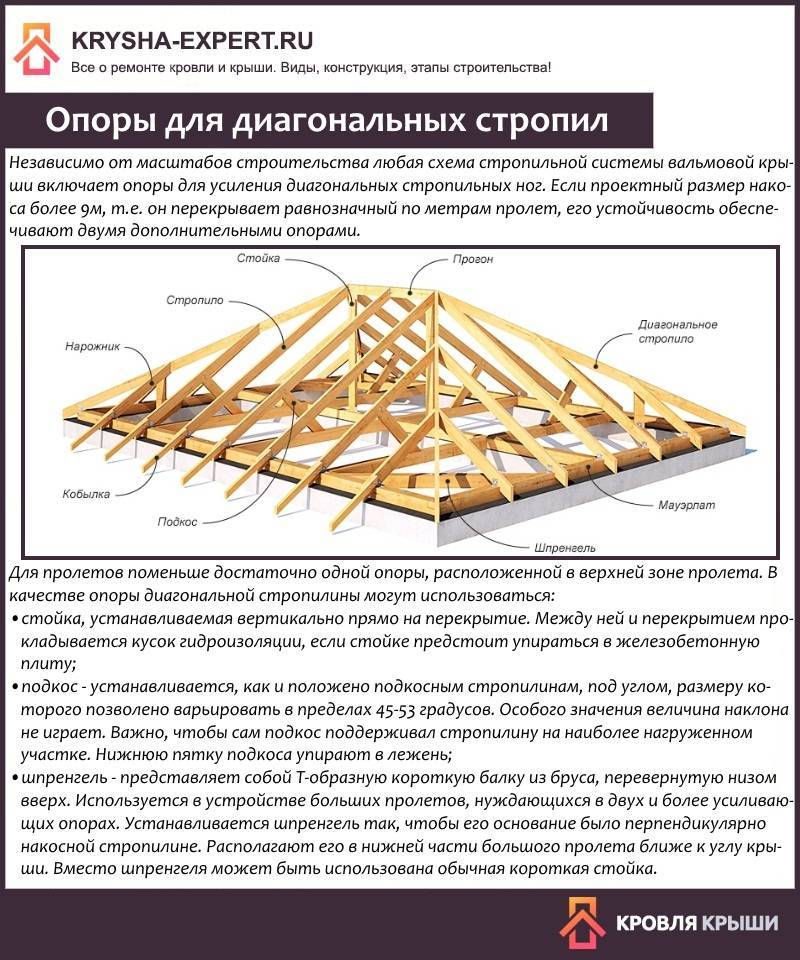

Несущая конструкция четырехскатной крыши имеет сложный каркас. Входящие в нее центральные стропила создают лишнюю нагрузку. Помимо этого, стропила должны выдерживать нагрузку покрытия кровли, а также снеговую и ветровую. Поэтому требуется дополнительно рассчитать параметры четырехскатной конструкции, например, вес кровельных и отделочных материалов, климатические особенности региона.
Очевидно, что любая неточность в подсчетах может иметь серьезные последствия, поэтому их проводят с большой аккуратностью и с учетом всех возможных вариантов.
При этом должны быть учтены также следующие показатели:
- результаты расчета шага стропил ,
- сечения стропил,
- пролетов конструкции стропил,
- результаты анализа несущей способности фундамента и опор.
- тип стропил (висячие или наслонные).
Грамотный расчет четырехскатной крыши требует учета данных метеорологических служб местности проживания.
Для точного определения необходимой высоты кровли и углов наклона всех четырех скатов, необходимы следующие данные: показатели
- силы и скорости ветра в районе строящегося дома;
- интенсивности осадков;
- используемого кровельного материала.
Проектирование и расчеты: делаем проект с помощью чертежа ↑
Прежде чем начать работы по обустройству крыши, ее необходимо спроектировать, рассчитать и выполнить чертеж будущей четырехскатной конструкции.
Уклон наклона скатов в зависимости от предназначения чердака, атмосферных нагрузок и типа материала для кровли колеблется в пределах 5º–60º.
В регионах с частыми сильными ветрами или с малым количеством осадков наклон скатов – небольшой, а в местностях со значительными снеговыми нагрузками и частыми дождями – существенно больше, 48–60º.
В свою очередь, на основе угла наклона выбирают материал для кровли:
- 5º–18º – рулонное покрытие,
- 14º–60º – кровельный металл, асбестоцементные листы;
- 30º–60º – черепичная.
Высота конька четырехскатной крыши при данном уклоне скатов рассчитывается по тригонометрическим формулам для прямоугольных треугольников.
Проект дома с четырехскатной крышей начинают с расчета стропил. Их сечение зависит от угла наклона скатов и суммарного значения ожидаемых общих нагрузок: веса конструкции стропил, кровельного пирога, снеговых и ветровых нагрузок. Минимальный запас прочности стропил должен составлять 1.4.
С помощью вычислений определяют также:
- шаг стропил и их несущая способность,
- какие использовать стропила – наслонные или висячие,
- необходимость дополнительных элементов: раскосов, способствующих уменьшению нагрузки на стропила, или затяжек, предохраняющих конструкцию от расшатывания,
- необходимость в наращивании длины стропил или сдваивании балки для их усиления и т. д.
При проектировании стропильную систему рассчитывают:
- на прочность – стропила не должны сломаться;
- на степень деформации при определенных параметрах, например, прогиб стропил для мансардных кровель не должен превышать 0, 4% их длины.
Особенности расчета нагрузки на стропильную систему ↑
Стропильная система находится под воздействием постоянных и временных нагрузок.
К первым причисляют массу кровли, обрешетки и контробрешетки, прогонов и самих стропил, а ко вторым – ветровые, снеговые и полезные – это нагрузка от потолков, водогрейных баков, вентиляционных камер и прочего, подвешенных к фермам.
При наклоне скатов более 60° не учитывается снеговая нагрузка, а при наклоне менее 30° – не учитывается ветровая. Параметры этих нагрузок могут быть скорректированы за счет имеющихся поправочных коэффициентов, в которых учтены местные климатические условия. Общую массу кровли вычисляют, исходя из площади сооружения и используемых материалов.
Расчет вальмовой крыши: онлайн калькулятор ↑
Подсчет материалов, необходимых для возведения крыши, осуществляют, взяв за основу правильный подсчет площади кровли.
Независимо от формы четырехскатной конструкции расчет этой площади сводится к вычислению площади простейших геометрических фигур – равнобедренного треугольника и трапеции.
Например, в случае шатровой крыши все сводится к вычислению суммы площадей четырех одинаковых треугольников .
Для расчета крыш используют также специальные программы – онлайн калькуляторы. С их помощью определяют практически все необходимые для этого параметры:
- объем материалов для кровли, тепло- и гидроизоляции,
- количество обрешетки,
- стропильную систему,
- уклон ската и другое.
Рассчитывая количество материала, помимо площади скатов, учитывается также:
- величина нахлестов;
- отходы при раскрое;
- величину свесов карниза и фронтонов.
Расчет четырехскатной крыши: параметры нагрузки, уклона, материала
Чтобы сделать расчет четырехскатной крыши необходимо учитывать ряд важных параметров: нагрузка на стропила, уклон, количество материала, фронтонные, карнизные
Источник: stylekrov.ru
Расчет крыши дома: рассчитываем простые и сложные крыши
Одним из важнейших компонентов любого здания является его крыша.
Она не только защищает стену дома и его внутреннее пространство, но и выполняет важнейшую декоративную функцию.
Как бы ни были красивы стены дома, без красивой изящной кровли законченного внешнего вида не получится.
Именно от формы крыши зависит, насколько цельно и эстетично будет смотреться в целом ваше строение.
Поэтому прежде, чем приступить к монтажу крыши, очень важно сделать правильные вычисления, смоделировать параметры кровли и ее внешний вид.
И при этом следует учесть очень большое количество параметров.
На высоту крыши влияют несколько основных факторов:
- форма кровли;
- количество скатов;
- углы наклона скатов;
- материалы, которые планируется использовать для создания кровли;
- сила ветров в конкретном регионе;
- количество осадков;
- высота построенного здания;
- пожелания застройщика.
Типы кровель и особенности расчета
И для каждого типа предусмотрен свой порядок расчета.
Ведь конструкции крыш, при всей кажущейся одинаковости, существенно отличаются одна от другой.
Естественно, наиболее простым является расчет односкатной.
Хотя и расчет двускатной кровли сложным назвать нельзя.
При правильном расчете высоты крыши затраты кровельных и строительных материалов будут оптимальными, а конструкция – надежной.
Расчет высоты двускатной кровли
Высота крыши напрямую связано с углом наклона стропил.
Чем больше уклон наклона, тем выше будет крыша на вашем доме.
Также следует измерять длину и ширину здания и понять, какой будет угол наклона.
Угол может иметь значения от 11 до 30 градусов.
И зависит он, в первую очередь, от того, какой материал будет использован для устройства кровли на доме и климатических условий.
Чем больше в районе, где построен дом, выпадет снега в сезон, тем больше угол наклона.
Для этого существуют специальные таблицы.
Точно так же учитывают и ветровые нагрузки.
Теперь выполняем несложный геометрический расчет

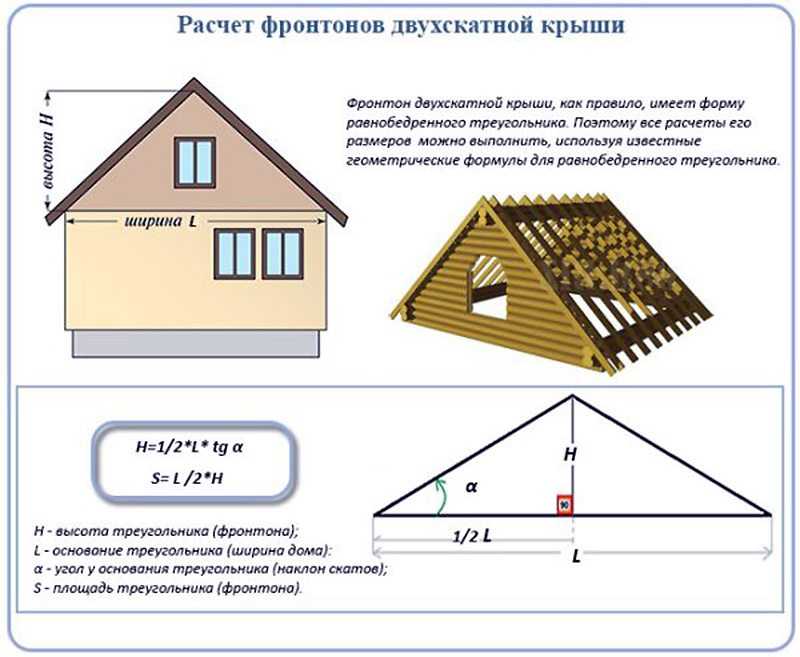

Высота конька является катетом треугольника.
Второй катет – это ширина вашего дома, разделенной пополам.
Кстати, при таком расчете также можно вычислить длину гипотенузы.
Это будет длина стропильных ног вашей кровли.
Для определения высоты конька необходимо умножить длину катета на тангенс нашего угла наклона.
Для определения тангенсов и синусов существует готовая таблица:
Для примера давайте рассчитаем двускатную кровлю.
Ширина дома 6 метров.
У дома два ската.
Угол наклонов скатов одинаков и равняется 40 градусов.
Смотрим в таблицу и выясняем, что тангенс 40 градусов равняется 0,84.
6 / 2 х 0,84 = 2,5 метра.
Высота нашей крыши равняется 2.5 метра.
Главное — все измерять максимально точно!
До последнего сантиметра.
Рассчитываем высоту четырехскатной конструкции
Ведь кровли с четырьмя скатами существуют разные.
Проще всего рассчитывать кровли, имеющие скаты в форме правильной трапеции, треугольника, а на скатах нет никаких изломов.
Однако сейчас большинство четырехскатных крыш являются вальмовыми с большим количеством скатов, имеющих форму ромба, прямоугольника и других геометрических фигур.
Ну, с расчетом высоты четырехскатной кровли понятно – он не отличается от расчета высоты крыши двухскатной.
А вот с другими расчетами сложнее.
Начинать расчеты следует с составления плана крыши.
Если кровля в разных уровнях, то на чертеже отображают, где какая высота.
После того, как подробный чертеж составлен, крышу следует разложить на отдельные геометрические элементы.
При расчете кровли следует соблюдать определенные правила:
- чертеж разбивают на несколько геометрических фигур. Каждая фигура выносится на отдельный рисунок. Все размеры также переносятся;
- определяется длина одного ската. Для этого измеряют расстояние от конька до карниза;
- рассчитывают каждый скат. Для этого следует получить площадь фигуры и затем умножить ее значение на косинус угла наклона;
- если скат является неправильным прямоугольником, то его, в свою очередь, необходимо разбить на несколько правильных фигур, и по отдельности рассчитать площадь каждой из них, а потом сложить следует полученные данные.
Давайте для примера рассчитаем четырехскатную крышу.
Предположим, что кровля наша состоит из двух правильных трапеций и двух равнобедренных треугольников.
Угол наклона скатов будет равняться 30 градусов.
Смотрим в табличку, и выясняем, что косинус такого угла равняется 0,87.
У трапециевидных скатов размеры сторон 10 и 7 метров, а высота равна 3 метра.
У скатов треугольных размеры двух сторон каждая по 3,34 метра, и длина третьей стороны – 4,8 метра.
Находим площадь трапеции.
Для этого нужно сложить длины двух горизонтальных сторон, поделить на 2 и умножить на высоту.
Это выглядит так в нашем конкретном случае:
S = ((10 + 7) /2) х 3 = 25,5 кв. метров.
Теперь полученное число умножаем на косинус 30 градусов:
25.5 х 0.87 = 22,185 км. метров.
И полученное число округляем в большую сторону.
Получаем 22,5 кв. метров.
Теперь вычисляем площадь скатов треугольных:
S = ((7 х 4.8) / 2) х cos 30 градусов =
16,8 х 0,87 = 14,7 кв.
метров.
Теперь все площади необходимо суммировать:
S общ = 22,5 х 2 + 14,7 х 2 = 74,4 кв. метров.
И округляем в большую сторону.
Итого 75 кв. метров.
Рассчитываем кровельный материал
После того, как площадь крыши нам стала известна, можно вычислить требуемое количество кровельного материала.
Мнение, что площадь кровли на чертеже и площадь кровельного материала равны, ошибочное.
Ведь все дело в так называемом «нахлесте».
Ведь кровельный материал стык в стык не укладывают.
Еще о монтаже металлочерепицы своими руками.
О том, как правильно крепить металлочерепицу саморезами, по ссылке. О размерах саморезов и сколько их требуется на один квадратный метр кровли.
Об использовании плоского шифера для грядок здесь. Как построить высокую грядку из шифера.
Делается нахлест, чтобы кровля не протекала.
Кроме того величина нахлеста у каждого материала своя.
Поэтому увеличивается расход материала.
Для простой крыши несложно самостоятельно посчитать количество требуемого материала.
Для примера рассчитаем количество шифера на нашу кровлю.
Для начала составляем пропорцию:
В этой пропорции:
S – площадь нашей крыши,
Х – это наш запас в размере 15 процентов.
После вычисления значения Х, прибавляем его к нашей полученной площади.
В результате мы получим площадь нашего кровельного материала.
Х = 15 х 75 / 100 = 11,25. Округляется до 11,5.
Площадь нашего кровельного материала
11,5 + 75 = 86, 25 кв. метра.
Следует знать, что при непосредственном выполнении кровельных работ отходы материала могут увеличиться.
В некоторых случаях еще на 20%.
То есть, снова составляется пропорция, в которой значение Х является расходом.
Прибавляем к площади полученный результат.
Зная площадь одного листа несложно получить нужное количество листов.
Рассчитываем паро и гидроизоляцию
Зная площадь ската крыши несложно посчитать требуемое количество паро- и гидроизоляции.
Собственно, площадь этих материалов равняется площади скатов, к которой обязательно следует добавить 15% на перехлест полотен материалов.
То есть, если площадь ската равняется 40 кв. метров, то площадь гидроизоляции равняется 40 + 15% = 60 кв. метров.
С пароизоляцией все точно так же.
Онлайн вычисления и программы расчета
Очень просто выполнять расчеты параметров кровли и количество кровельного материала, если крыша простой формы.
А как поступить, если форма кровли сложная?
Или очень сложная?
На самом деле все выполняется немного проще, чем кажется.
Потому что в век компьютеризации придуманы специальные онлайн – калькуляторы и программы для вычислений.
Онлайн – калькулятор от программы отличается тем, что его не требуется скачивать на свой компьютер.
Вам просто нужно зайти на сайт и там, в специальной оболочке, все вам сосчитают.
Более сложные подробные вычисления делают специализированные программы.
Такие программы необходимо скачать и установить на свой компьютер.
Недостаток у них один – большинство таких программ являются платными.
Поэтому освежайте в памяти школьный курс геометрии и приступайте к замерам и вычислениям.
Ну а уж если ничего не помогает, пользуйтесь программами.
Расчет крыши дома (калькулятор): двускатной, четырехскатной
Правильный расчет при создании крыши дома – это гарантия прочности, надежности и эффективной работы крыши. Поэтому не следует спешить, а выполнить все расчеты
Источник: proroofer.ru
как рассчитать кровлю правильно, площадь, высота конька, квадратура
Содержание:
Разновидности четырехскатных крыш
Особенности конструкции
Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши
Обустройство чердака
Параметры, которые следует просчитать при обустройстве четырехскатной крыши
Расчет — что и как рассчитать нужно
Дополнительные рекомендации по монтажу
Четырёхскатные кровельные конструкции имеют не только эффектный и привлекательный внешний вид, но и обладают множеством прочих достоинств. Однако расчет четырехскатных крыш и их элементов, а также их монтаж являются делом технически сложным, и не могут быть осуществлены без тщательного ознакомления с особенностями данного процесса.
Разновидности четырехскатных крыш
Крыши с четырьмя кровельными скатами имеют довольно много разновидностей, наиболее распространённые из которых следующие:
- вальмовые;
- шатровые;
- полувальмовые;
- ломаные.
Существуют и другие варианты четырёхскатных кровель, однако встречаются они значительно реже.
Вальмовые крыши имеют два треугольных торцевых и два трапециевидных ската. Торцевые скаты называются вальмами и простираются от конька вверху до карниза в нижней части. Подобная конструкция делает такую крышу оптимальным вариантом для быстрого схождения с нее осадков. В то же время, по причине технологических особенностей строения, расчет четырехскатной вальмовой крыши и монтажные работы по ее установке наиболее сложны для исполнения.
Скаты шатровых крыш представляют собой четыре треугольника с равными боковыми сторонами.
Основания этих треугольных скатов образуют квадрат. Расчет площади четырехскатной крыши такого типа технически также довольно сложен, хотя и несколько проще по сравнению с предыдущим вариантом. Такие крыши достаточно часто делают на беседках. Перед тем, как сделать четырехскатную крышу для беседки, необходимо выполнить тщательные расчеты.
Довольно большое распространение имеет также другая разновидность четырёхскатных крыш – полувальмовые. Они представляют собой нечто среднее между вальмовой и обычной двухскатной крышей. Необходимо знать, как сделать расчет полувальмовой крыши правильно. Особенностью конструкции таких крыш является отсутствие острых углов, а фронтон у них выполнен в форме трапеции. Зная, как рассчитать площадь фронтона, можно сразу же заказать материал для обшивки фронтона. Функциональным преимуществом полувальмовых крыш является их высокая устойчивость к сильным ветровым нагрузкам. Проектировочно-монтажные работы здесь могут иметь некоторые особенности, и если говорить о том, как правильно рассчитать четырехскатную крышу такого типа, то следует учитывать погодные условия местности.
Там, где часто имеют место снегопады, обустраиваются более крутые скаты и небольшие навесы, а в менее заснеженных регионах – наоборот.
Ломаные четырёхскатные крыши также встречаются довольно часто. Их особенность состоит в том, что геометрически их торцевые участки представляют собой ломаную линию, откуда и произошло такое название. Преимущество ломаных четырёхскатных крыш состоит в том, что они имеют привлекательный внешний вид и дают возможность максимально эффективно использовать жилое пространство. Немаловажное значение имеет и тот факт, что такие крыши имеют относительно несложную стропильную систему. В то же время вопрос о том, как рассчитать площадь четырехскатной кровли ломаного типа, достаточно сложен, и обычно производится профессионалами в строительном деле.
В целом, расчет четырехскатных кровель любого вида, а соответственно и их монтаж, являются делом нелегким, требующим определенного мастерства и опыта в сфере строительных работ.
Особенности конструкции
Вследствие наклонного положения скатных поверхностей, конструкция четырёхскатной крыши по форме значительно отличается от прямоугольной. Именно нестандартная форма в первую очередь и определяет основные сложности при подсчетах и в процессе монтажа, в частности в том, как рассчитать площадь четырехскатной крыши дома, вычислить необходимое число тех или иных элементов, каким образом соединить между собой структурные части кровли, как посчитать объем четырехскатной крыши и т. д.
Крыши с четырьмя скатами, в зависимости от разновидности, могут иметь различную структуру и составные элементы. Однако общие принципы их устройства во многом идентичны, и можно их рассмотреть на примере вальмовых крыш – как наиболее типичного варианта четырёхскатных кровель.
При рассмотрении устройства центральной части вальмовой крыши можно заметить сходство с обычной двухскатной кровлей.
Процесс обустройства центральной части таких крыш также имеет много общего. Чаще всего здесь используются стропильные системы наслонного типа, несколько реже находят применение висячие стропильные конструкции. При обустройстве наслонной разновидности стропил их опирают на расположенный в вершине крыши коньковый прогон, который, в свою очередь, устанавливается на прогонную раму. Рама для установки конькового прогона состоит из стоек и горизонтально расположенного лежня. Очень важным моментом является её опора на прочное основание, которым может служить несущая стена в центре обустраиваемой конструкции. Иногда в стропильных системах сложных вальмовых крыш устраивается не один центральный прогон, а две параллельно размещенные балки.
Если расположение несущих стен не позволяет использовать их в качестве опоры для прогонной рамы, тогда с этой целью обустраивается мощное перекрытие, например из бетонных плит. Прочность перекрытия должна быть достаточной, чтобы выдерживать тяжесть стропильной системы, всех компонентов кровельного покрытия и возникающих внешних нагрузок.
Надёжность бетонных плит обычно достаточно велика, чтобы выдержать нагрузку от кровельной системы любого типа и тяжести. Поэтому вопрос о том, как рассчитать четырехскатную крышу в плане весовых показателей, в данном случае не имеет большого значения. Важно лишь правильно произвести все прочие измерения, а затем в соответствии с ними осуществить процесс монтажа.
Иногда вместо бетонных плит для обустройства опорных конструкций используется перекрытие из деревянных балок. Естественно, что по прочности такой способ заметно уступает предыдущему варианту. Прогонная рама при этом устанавливается на толстый брус размерами в 100-150 на 200 миллиметров. Из аналогичного материала изготавливается и сам коньковый прогон, а также лежень, если есть необходимость в его использовании. Укладку подставок под стойки прогонной рамы производят накрест с балками перекрытия. Подставки, подкосы и ветровые связи изготавливаются из бруса, имеющего размеры 100 на 150 миллиметров.
Усложненность конструкции четырехскатной крыши затрудняет процесс обустройства опор для скатных поверхностей. С этой целью угловые зоны соединяют с коньковым прогоном посредством диагональных стропильных брусьев (накосных стропильных ног). Эти брусья длиннее обычных и должны обладать большей прочностью, поскольку в них упираются укороченные стропила скатных конструкций.
Монтажные работы ещё более усложняются в том случае, если обустраивается вальмовая крыша с дополнительными пристройками. В этом случае вопрос о том, как рассчитать квадратуру четырехскатной крыши и ее прочие параметры, представляет собой нелегкую задачу, для решения которой сложная конструкция крыши условно разбивается на несколько простых участков, а затем для каждого из них подсчеты производятся отдельно.
Основные этапы монтажа стропильной системы четырехскатной вальмовой крыши
Процесс сооружения стропильной системы четырёхскатной вальмовой крыши состоит из следующих последовательных этапов:
- Монтаж рамы для конькового прогона.
- Установка вначале наслонной, а затем центральной частей стропильной конструкции.
- Разметка посредством шнура или верёвки направлений монтажа диагональных брусьев.
- Монтаж диагональных стропильных ног в соответствии с произведённой разметкой.
- Установка укороченных стропильных ног – нарожников – упирающихся в диагональные стропила.
- Обшивка ветровой доской по периметру кровли.
Укороченные стропильные ноги, называемые нарожниками, образуют плоскость для расположения вальмовых кровельных скатов. Диагональные стропила, в которые упираются нарожники, чаще всего выполняют из сдвоенных сшитых досок, что способствует увеличению их несущей способности. Это имеет важное значение, поскольку нагрузка на них превосходит нагрузку на обычные стропила приблизительно в полтора раза. Если диагональные стропильные брусья перекрывают большую зону, тогда для придания им дополнительной прочности производится установка дополнительных опор: подкосов, шпренгелей или стоек из бруса.
Как видно, процесс обустройства стропильной системы вальмовой крыши имеет большое число нюансов, которые должны тщательно учитываться при проведении расчетов и монтажных работ.
Обустройство чердака
Четырёхскатное кровельное покрытие может быть устроено над готовым мансардным помещением либо над хозяйственной постройкой, над которыми нет смысла обустраивать отдельный чердак. Если же такая крыша устанавливается над жилым строением без мансарды, тогда потребность в обустройстве чердака обычно присутствует. Чердачные четырёхскатные крыши широко распространены в жилом строительстве.
В то же время следует отметить, что чердачные помещения четырёхскатных крыш обычно не предназначаются для активной и частой эксплуатации, поскольку скошенность различных поверхностей кровли приводит к значительным неудобствам в этом плане. Для того чтобы чердак был пригоден к эксплуатации в качестве отдельного хозяйственного помещения, придётся существенно увеличить его высоту и габариты.
В этом случае, расход материалов также окажется значительно большим. Все эти нюансы следует учесть до того, как рассчитать высоту четырехскатной крыши, чтобы чердачное помещение отвечало требованиям и запросам хозяев жилища.
Следует сказать также несколько слов о том, как рассчитать высоту конька четырехскатной крыши. Коньковая конструкция, как правило, является центральной и наиболее возвышенной частью кровельного сооружения. Вопрос, на какой высоте её устанавливать, в целом также зависит от предполагаемого использования подкровельного пространства, а также от личных предпочтений хозяев дома. Более высокая крыша обеспечит более эффективное использование чердака или мансарды. В то же время крыша небольшой высоты является оптимальным вариантом в плане экономичности, минимального расхода материалов и трудовых затрат.
Параметры, которые следует просчитать при обустройстве четырехскатной крыши
Если говорить о необходимых расчетах перед проведением монтажных работ, прежде всего следует упомянуть о том, как посчитать площадь кровли четырехскатной крыши.
Правильным вариантом здесь является подсчёт для каждого из кровельных скатов в отдельности, с последующим сложением полученных результатов. При этом используются стандартные математические формулы для вычисления площади тех или иных геометрических фигур.
Так, например, если скат имеет треугольную форму, то из вершины его посредством веревки или шнура проводится перпендикулярная линия к основанию, называемая высотой. Далее эта самая высота треугольного ската умножается на длину основания, а полученная сумма делится пополам. Результат будет площадью треугольного кровельного ската.
Для трапециевидных скатов формула несколько другая: вначале складывается длина верхнего и нижнего оснований трапеции, затем сумма их делится пополам и умножается на высоту ската.
Вопрос о том, как рассчитать кровлю на четырехскатную крышу с дополнительными пристройками, решается аналогичным образом: их площадь также должна быть высчитана отдельно и прибавлена к общему результату.
Другим важным моментом при расчете четырехскатной кровли является определение необходимого расстояния между стропильными брусьями. Величина промежутков зависит главным образом от материала кровельного покрытия. Так, например, для металлочерепицы и профнастила она составляет 60-90 сантиметров, а для битумной черепицы – 100-120 сантиметров, поскольку в последнем случае кровля укладывается на сплошную обрешетку из листовой фанеры.
Расчет — что и как рассчитать нужно
Немаловажное значение имеет и правильный выбор угла наклона кровельных скатов, где требуется учитывать ряд факторов:
- Вес кровельного покрытия – чем он больше, тем круче следует обустраивать кровлю.
- Размеры элементов покрытия. Если они малы и стыковых участков между ними много, тогда повышается вероятность проникновения между ними воды, а потому скаты должны располагаться под более высоким углом.
- Климат местности. В тех районах, где случаются частые снегопады, скаты крыш следует располагать более круто, что обеспечивает быстрое схождение осадков.
- Правила противопожарной безопасности для чердачных крыш. В соответствии с ними, при больших размерах чердака должен иметься сквозной проход через него высотой в 160 сантиметров и шириной в 120 сантиметров. Если же чердак маленький (до 2 метров в длину), тогда минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
- Высота дымохода для каминных и печных сооружений. Общая высота вместе с наружной частью, выходящей за пределы крыши, должна составлять как минимум 5 метров. Разумеется, подобный вариант обогрева не подойдёт для небольших строений с пологими крышами.
Размер сечения стропильных брусьев также может быть различным, и зависит от общей нагрузки, выпадающей на стропильную систему. Суммарная нагрузка определяется весом кровельного пирога и давлением внешних факторов, таких как ветер и снег. Соответственно, здесь также имеют значение материал кровельного покрытия и климат местности. Понятно, что чем больше нагрузка на стропильную конструкцию, тем большее сечение должны иметь брусья стропил.
Дополнительные рекомендации по монтажу
Помимо вышеперечисленных нюансов, есть и некоторые другие особенности, которые следует учитывать при выборе четырехскатной крыши для дома:
- Конструкция четырехскатной кровли позволяет обустраивать большие свесы со всех четырех сторон, обеспечив защиту фасада и стен от осадков.
- Хотя в целом четырехскатная кровельная конструкция обходится дороже двухскатной, однако, вследствие отсутствия необходимости в обустройстве фронтонов, разница эта не столь велика.
- Если четырехскатная кровля предназначается для мансардного строения, тогда визуально оно будет выглядеть более низким, что следует учитывать при проектировке.
- Монтаж любой разновидности четырехскатной кровли следует начинать с коньковой конструкции. Мауэрлат должен быть надежно зафиксирован и соединен на угловых участках, а стойки прогонной рамы должны иметь прочное основание.
- Для фиксации различных кровельных элементов рекомендуется использовать современные металлические крепежные изделия.
- По окончании всех работ, до того, как посчитать четырехскатную крышу дома полностью готовой к эксплуатации, следует ещё раз произвести ревизию всех конструкций, элементов и стыковых соединений.
- Поскольку возведение четырехскатной крыши представляет из себя непростую задачу, браться за нее можно только при наличии достаточной уверенности в себе. В противном случае наиболее правильным решением будет доверить монтажные работы специалистам.
Калькулятор каркаса вальмовой крыши — дюймы
Полноэкранный режим
?
Всегда показывать полное меню
Прилепленное меню
Смотрите завершенные проекты!
Свяжитесь с нами
Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!
?
Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)
Поделись этим!
Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы
| Элементы крыши имеют цветовую маркировку Коммон и Король Коммон хребет Бедренное стропило Джек Рафтер ? Как скорректировать результаты для расширения крыльца вальмовой крыши Расширения крыши крыльца? Создает ссылку для сохранения или совместного использования текущего расчета Поделитесь этим расчетом | ||||||||||||||||||||||||||||||||||||||||||||
522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12
Деталь соединения стропил
Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина).
После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.
2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.
Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.
Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.
Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.
Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона. Печать бумажных шаблонов в натуральную величину — вырезайте и сгибайте древесину, чтобы отметить и вырезать углы. |
Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы.Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.
Угол крыши Свес Весы
Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:
1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра.
Это острый конец. (пока не резать)
2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)
3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.
Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)
| Угол обшивки слоя и отступ отреза Обе ориентации листа ↔ ↕ 1138,93 фут² = 35,6 листов +
5%10%15% отходов = 40 листов Калькулятор разреза бедра |
Расширения крыши крыльца
Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора.
Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра,
в записи «Ширина стены».
(за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).
Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши, с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①
Наверх ↑
Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания.
Если длина пристройки составляет половину длины пристройки, то 2 бедра встретятся на 90 163 на 90 164 с существующей стеной, а крыша достигнет пика.
(без гребня), как половина пирамиды. ②
Если длина удлинителя на 90 163 меньше, чем на 90 164, удвоенная ширина, 2 бедра встретятся до того, как достигнут существующей стены, и вам понадобится гребень, выходящий из существующая стена под углом 90°, чтобы соединить бедра в месте их соединения. В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки в «Длину стены», затем «разрежьте диаграмму пополам» вдоль по центру. (переместите или добавьте 2 обычных, чтобы они стали пластинами для опроса на существующей стене) ③
| |||||||
Какой угол наклона вальмовой крыши?
Вид с воздуха на современную крышу из битумной черепицы крупным планом
- Направляющие для крыши
Коэффициент уклона крыши легко рассчитать. Все, что вам нужно, это базовое уравнение тригонометрии и калькулятор с кнопкой извлечения квадратного корня. Знание и использование элемента может быть очень полезным при измерении площади крыши, например, при покупке кровельных материалов. Тригонометрия необходима для расчета высоты крыши, поскольку она основана на треугольниках; в частности, крыша — это гипотенуза или самая длинная сторона треугольника. Итак, какой угол имеет вальмовая крыша?
Какой угол имеет вальмовая крыша?
Шатровая крыша, иногда называемая шатровой, является наклонной и не имеет вертикальных концов. Внешний угол, где встречаются две смежные скатные стороны крыши, называется вальмой. Величина, на которую скошен такой угол, называется уровнем бедер. Вот как вы вычисляете углы.
Тангенс угла крыши рассчитывается путем деления общей высоты крыши на всю ширину крыши. Например, отклонение угла крыши составляет 0,5, если высота 7,5 футов, а ширина 15 футов.
Поскольку 7,5 разделить на 15 равно 0,5, тангенс угла крыши равен 0,9.0003
Факторный анализ и решение
Общая длина крыши от фундамента до конька рассчитывается путем возведения в квадрат прогона, прибавления его к квадрату подъема и извлечения квадратного корня из общей суммы. Затем коэффициент делится на 12. Предположим, у вас крыша с уклоном 6/12. 36 плюс 144 равно 180, а сложение 36 плюс 144 снова дает 180. Квадратный корень из 180 — это 13,416, которое округляется до 13,417, поскольку после запятой (1) стоят два нуля — деление на 1.
Как рассчитать формулу расстояния
Вальмовое стропило – это стропило, которое простирается от конца конька крыши до угла карниза. Теорема Пифагора позволяет рассчитать длину вальмового стропила, не измеряя его физически, а это значит, что вы должны подняться на крышу. Сумма квадратов длин двух других сторон треугольника равна квадратному корню из длины его гипотенузы.
Вам понадобятся следующие вещи.
- Угломер
- Рулетка
- Калькулятор
- Чтобы определить угол наклона крыши, приложите угломер к нижней стороне одной из стропил. Низ стропила часто выставляется на чердаке или под карнизом дома. Предположим для этого примера, что угол стропила составляет 23 градуса.
- Чтобы определить пролет крыши, измерьте расстояние между углами карниза на одном конце конструкции. В этом случае предположим, что это 25 футов.
- Чтобы рассчитать длину крыши, разделите длину одного этажа на два. Пролет крыши составляет 25 футов, поэтому длина крыши составляет 12,5 футов, разделенных двумя = 7,5 футов.
- Разделите прогон крыши на косинус угла крыши, чтобы получить длину обычного стропила. Пробег крыши в этом примере составляет 12,5 фута, а угол наклона крыши 23 градуса, поэтому длина обычного стропила составляет 12,5 / косинус 23 градуса = 13,6 фута.
- От угла карниза до конца конька крыши измерьте расстояние по горизонтали. В этом примере предположим, что это расстояние равно 12 футам.
- Чтобы вычислить длину вальмового стропила, прибавьте квадрат результата шага 4 к квадрату результата шага 5. Длина шага 4 составила 13,6 фута, а длина шага 5 — 12 футов, в результате чего в сумме получается 329квадратный фут.
- Чтобы определить длину, извлеките квадратный корень из результата шага 6. Результат шага 6 получился длиной 329 футов, поэтому вальмовое стропило имеет длину 18,1 фута.
Низ стропила часто выставляется на чердаке или под карнизом дома. Предположим для этого примера, что угол стропила составляет 23 градуса.
Длина шага 4 составила 13,6 фута, а длина шага 5 — 12 футов, в результате чего в сумме получается 329квадратный фут.Типы вальмовых крыш
Самый популярный тип вальмовой крыши в жилищном строительстве — четырехскатный. Эти плоскости крыши состоят из двух плоскостей, покрывающих концы дома, начиная с конька и заканчивая карнизом, и двух плоскостей, покрывающих стороны от начала до конца. Четырехскатная вальмовая крыша идеально подходит для домов с квадратным или прямоугольным основанием. Другая базовая форма конструкции вальмовой крыши используется для домов с пристройками сзади или сбоку, которые не образуют простой квадрат или прямоугольник.
Как рассчитать уклон вальмовой крыши
Угол, под которым плоскости крыши поднимаются вертикально от горизонтальной линии, образованной стеновыми пластинами, расположенными в верхней части каждой наружной стены, имеет решающее значение в расчетах жилищного строительства для вальмовой крыши.
Шаблон коэффициента расчета шага основан на 12-дюймовой модели, где 12 дюймов служат горизонтальным знаменателем в коэффициенте расчета шага. Номинатор коэффициента расчета шага определяется углом, на который поднимается плоскость крыши. Шаг вальмовой крыши 4:12 является одним из примеров этого расчета, выраженного в процентах. Он представляет собой подъем по вертикали на 4 дюйма на каждые 12 дюймов по горизонтали.
Стандартный уклон вальмовой крыши
Наиболее типичные соотношения скатов вальмовой крыши составляют 4:12 и 6:12, хотя они варьируются в зависимости от таких факторов, как снег, дождь и ветер. Более крутое соотношение скатов вальмовой крыши обеспечивает меньшее скопление снега и дождя на крыше, тогда как более низкие коэффициенты обеспечивают большее сопротивление ветру. Архитектурные предпочтения также влияют на уклон вальмовых крыш, которые спроектированы так, чтобы соответствовать общей эстетике дома вдоль линии крыши. Одним из примеров являются плоскости крыши со встроенными в них фронтонами, а также конструкции, включающие в планы декоративные элементы, такие как слуховые окна и камины.
