Чем больше я познаю современную элементную базу, тем больше удивляюсь тому, как просто сейчас делать такие электронные устройства, о которых раньше можно было только мечтать. К примеру, антенный усилитель, о котором пойдет речь, имеет рабочий диапазон частот от 50 МГц до 4000 МГц. Да, почти 4 ГГц! Во времена моей молодости о таком можно было просто мечтать, а сейчас такой усилитель на одной крохотной микросхеме может собрать даже начинающий радиолюбитель. Причем не имеющий опыта работы со сверх высокочастотной схемотехникой.
Представленный ниже антенный усилитель необычайно прост в изготовлении. Имеет хороший коэффициент усиления, низкий уровень шума и низкий ток потребления. Плюс очень широкий диапазон работы. Да, ещё и миниатюрный размер, благодаря которому его можно встроить куда угодно.

Где можно применить универсальный антенный усилитель?

Да практически где угодно в широком диапазоне 50МГц – 4000МГц.

• — Как усилитель сигналов телевизионной антенны для приема как цифровых, так и аналоговых каналов.

• — Как антенный усилитель для FM приемника.

• — др.

Это что касается бытового использования, а в радиолюбительской сфере применения гораздо больше.

Характеристики антенного усилителя

• Рабочий диапазон: 50 МГц – 4000 МГц.

• Усиление: 22,8 дБ — 144 МГц, 20,5 дБ — 432 МГц, 12,1 дБ — 1296 МГц.

• Коэффициент шума: 0,6 дБ — 144 МГц, 0,65 дБ — 432 МГц, 0,8 дБ — 1296 МГц.

• Ток потребления порядка 25 мА.

Более подробные характеристики можно посмотреть в даташит SPF5043Z.
Малошумящий усилитель отлично себя зарекомендовал. Низкий ток потребления вполне себя оправдывает.
Так же микросхема отлично выдерживает высокочастотные перегрузки без потери характеристик.

Изготовление антенного усилителя

Схема

В схеме используется микросхема фирмы RFMD SPF5043Z, которую можно купить на — АлиЭкспресс.
По сути вся схема — это микросхема усилитель и фильтр для ее питания.

Плата усилителя

Плату можно сделать из фольгированного текстолита, даже без травления, как это сделал я.
Берем двух сторонний фольгированный текстолит и выпиливаем прямоугольник размером примерно 15х20 мм.

Затем, перманентным маркером рисуем по линейке разводку.

А дальше хотите травите, а хотите вырезайте дорожки механически.

Далее все залуживаем паяльником и припаиваем SMD элементы типоразмера 0603. Нижнюю сторону платы фольги замыкаем на общий провод, тем самым экранируем подложку.

Настройка и испытание

Настойка не требуется, можно конечно замерить входное напряжение, которое должно быть в пределах 3,3 В и потребляемый ток примерно равен 25 мА. Так же если вы работаете в диапазоне выше 1 ГГц, то возможно, потребуется согласовать входной контур, уменьшением конденсатора до 9 пФ.
Подключаем плату к антенне. Проверка показала хорошее усиление и низкий уровень шума.

Будет очень хорошо, если разместить плату в экранированном корпусе, типа такого.

Плату уже готового усилителя можно купить на АлиЭкспрес, но стоит она же в разы дороже, чем микросхема отдельно. Так что лучше заморочиться как мне кажется.

Дополнение схемы

Для питание схемы требуется напряжение 3,3 В. Это не совсем удобно, к примеру, если использовать усилитель в автомобиле с напряжением бортовой сети 12 В.

Для этих целей можно ввести в схему стабилизатор.

Подключение усилителя к антенне

По расположению, усилитель следует располагать в непосредственной близости у антенны.
Для защиты от статики и гроз желательно, чтобы антенна была бы замкнута по постоянному току, то есть нужно использовать петлевой или рамочный вибратор. Антенна типа «Биквадрат» будет отличным вариантом.

Смотрите видео испытания простого усилителя для антенны

Очень простая самодельная антенна DVB-T2 с усилителем

При отсутствии сигнала телевещания DVB-T2 достаточной силы возникает необходимость в использовании антенны с усилителем. Такое оборудование легко собрать своими руками из покупных деталей, затраты на приобретения которых составят порядка 1 доллара. Применяемый в данной конструкции универсальный усилитель SWA-99999 использовался для аналогового телевещания, поэтому вполне возможно его снять из старой антенны.

Материалы:

• медная проволока 3 мм – 112 см.
• антенный усилитель типа SWA-99999 или другой — http://alii.pub/656e84
• коаксиальный TV кабель;
• кусок вязальной проволоки или нейлоновая стяжка;
• пара винтиков, зажимов и шайб.

Сборка антенны

Из цельного куска медной проволоки длиной 112 см выгибается 2 соединенных квадрата со сторонами 14 см. В результате должен получиться каркас антенны как на фото. Концы проволоки нужно запаять. Расстояние между совмещенными углами квадратов равно зазору между монтажными отверстиями на усилители.

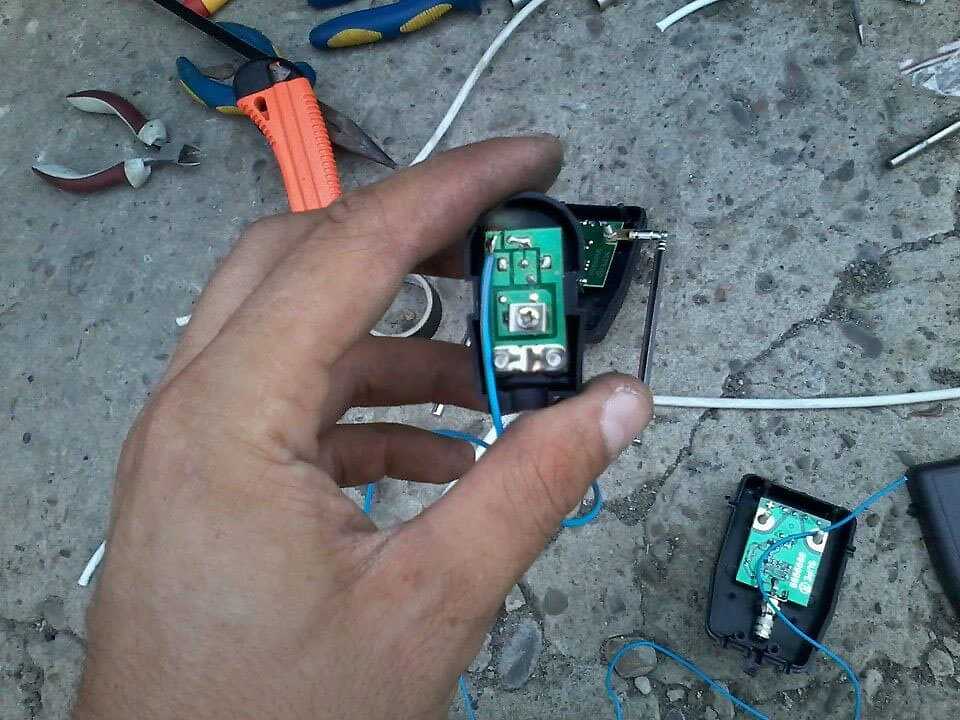

В плате усилителя зажимается коаксиальный кабель. Обратите внимание, чтобы оплетка кабеля не прикасалась к центральной жиле и ее прижимному винту.

Усилитель с помощью зажимов, винтов и гаек устанавливается на проволочный каркас антенны. Для надежности кабель прикручивается к рамке вязальной проволокой. Если антенна будет размещаться на улице, то нужно позаботиться о герметизации платы. Ее можно обмотать пакетом и заизолировать скотчем или спрятать в подходящей коробочке, как это делается на обычных решетчатых антеннах для аналогового ТВ.

На второй конец кабеля устанавливается штекер и антенна подключается к приставке DVB-T2, подсоединенной к телевизору. Она позволяет подавать питание на усилитель. Для этого в меню настроек приставки нужно выбрать пункт «питание антенны».

Если телевизор поддерживает DVB-T2 и приставка не применяется, то усилитель нужно дополнительно запитать. Для этого покупается или снимается со старой аналоговой антенны специальный блок питания со штекер-сепаратором. Кабель к такому штекеру подсоединяется так же, как и до усилителя. После этого блок включается в розетку.

По факту такая антенна способна улавливать сигнал достаточной силы даже находясь в помещении. Ее не нужно выносить на улицу, за некоторыми исключениями при сильной отдаленности от ТВ вышек или наличии высоких экранирующих радиоволны построек. Это полностью рабочее устройство, для сборки которого не нужно иметь специальные навыки и знания.

Конечно, на Али Экспресс можно купить уже готовую антенну за пару баксов (http://ali.pub/3i1kfz), но это для тех кто не хочет заморачиваться.

А если все же хотите собрать хорошую антенну, не уступающую покупным аналогам и абсолютно бесплатно, то тогда читайте эту статью — https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html. И обратите внимание на десятки восторженных комментариев о ее работе.

Смотрите видео

Как сделать усилитель телевизионной антенны

Planet Radio City поддерживается читателями. Как партнер Amazon, мы зарабатываем на соответствующих покупках.

ОБНОВЛЕНО 21 февраля 2022 г.
от Allan Willow

У пользователей телевизионных антенн есть одна серьезная проблема — радиус действия. Диапазон может значительно ослабить телевизионные каналы, а также то, насколько четко вы их принимаете. Так что последствия довольно большие. Я сделал руководство по изготовлению усилителя телевизионной антенны, чтобы помочь вам. Вы можете использовать его для внутренних и наружных антенн, и все, что вам нужно, это основные материалы. Это также не требует особых навыков, поэтому вы готовы к работе, независимо от того, сколько у вас навыков DIY. Вы можете построить свой собственный усилитель сигнала и антенну для телевизионного приема, приложив немного усилий. Вот как.

Как сделать усилитель телевизионной антенны

Иногда вы не можете получить желаемый отличный прием телепрограмм, даже если установили хорошую беспроводную телевизионную антенну снаружи из-за слабого сигнала. С помощью усилителя ТВ-антенны вы можете усилить сигнал на беспроводной ТВ-антенне. Вам не нужно покупать дорогой усилитель сигнала; Вы можете легко сделать хороший усилитель сигнала.

Вот как сделать усилитель телевизионной антенны:

• Нарисуйте большой круг на толстом картоне, затем сделайте полукруглые выступы с обеих сторон этого картона. Важно разместить их выше и ниже середины круга. Убедитесь, что они не велики по отношению к кругу.
• Вырежьте прямоугольную форму на другом куске картона, длина которой немного больше диаметра круга. Ширина немного меньше, чем у круга, но она должна выходить за выступы обоих концов круга. При изготовлении рефлектора учитывайте размер вашей беспроводной телевизионной антенны.
• Оберните алюминиевой фольгой каждую сторону картона.
• Сложите длинную часть картона вокруг круглой части и сложите ее пополам. На круглом куске картона используйте выступы, как выступы, чтобы пройти через прямоугольные прорези, которые вы вырезали. Когда вы закончите, все это будет выглядеть как полукруг.
• Согните внешний край круга вверх, образуя выступ, который проходит по всей длине доски. Круг, покрытый фольгой, должен быть подвешен на другой стороне картона.
• Сделайте небольшое отверстие посередине для антенны. Теперь круг должен выглядеть как полукруг.
• Подключите усилитель ТВ-антенны к существующей беспроводной ТВ-антенне.

Наконец, найдите место для беспроводной телевизионной антенны, пока вы не получите более широкий охват сигнала для более четкого телевизионного приема.

Сабвуфер

Поскольку басовые сигналы случайны, везде, где находится ваш сабвуфер, у вас есть универсальность. В общем, размещение сабвуфера близко к стене приведет к большему количеству басов. Вы могли бы получить еще больше от локации у стены, где сходятся подразделения.

Большинство людей размещают свой сабвуфер в передней части комнаты, что значительно упрощает его подключение к динамику для домашнего кинотеатра. Если неудобно прокладывать кабель туда, где ваш сабвуфер играет лучше всего, используйте комплект цифрового сабвуфера.

Что такое усилитель телевизионной антенны

Знание того, что такое усилитель телевизионной антенны, поможет вам сделать усилитель телевизионной антенны. Усилитель сигнала ATV содержит антенну HDTV и усилитель сигнала, который расширяет зону охвата программ телевизионных станций. Он усиливает прием телевизионных сигналов или усиливает сигналы телевизионных каналов для более четкого изображения и звука.

Кабельные антенны, однако, постепенно устарели. Новые антенны Digital HDTV с усилителем позволяют смотреть передачи кабельного телевидения без ежемесячной абонентской платы за кабельное телевидение.

Усилитель телевизионной антенны обеспечивает доступ к четким цифровым телепередачам для телевизоров высокой четкости и стандартных аналоговых телевизоров. Вы можете связаться со всеми сигналами в радиусе 100 миль.

Цифровые телевизоры имеют лучшую четкость изображения и качество звука, чем аналоговые телевизоры. Слабый сигнал вызывает слабый прием ТВ. При слабом аналоговом сигнале появляется зернистость изображения или заснеженный экран телевизора. Признание этого сводит с ума; вы все еще можете видеть или воспринимать затененное изображение. Если у вас немного слабый сигнал цифрового ТВ, у вас все равно будет четкая и четкая картинка.

Как работает усилитель телевизионной антенны

С точки зрения непрофессионала, количество телевизионных программ, к которым вы можете получить доступ, зависит от сигналов вещания в вашем регионе. Реакция качества сигналов субъектов на физическое расстояние от вышек вашей локальной сети. Другие факторы, такие как погода, ваше местоположение и рельеф местности, также учитываются.

Усилители телевизионных антенн, также известные как усилители сигнала, улучшают качество сигнала, принимаемого слабыми приемами телевизора. Усилители сигнала с воздушными свойствами могут создавать помехи вокруг телевизионных устройств, таких как деревья, высокие здания или холмистые местности. Очень полезно знать, как сделать усилитель телевизионной антенны, если вы живете в одном из этих районов.

Зачем покупать усилитель телевизионной антенны

Усилители или усилители телевизионного сигнала являются обычными антеннами, но вы также можете приобрести их в магазине как отдельные устройства. Упаковка продукта рекламирует усилитель сигнала как усиленный или запитанный. Вы можете сказать, что усилитель вашего телевизора усилен, если вы видите рейтинг дБ (децибел).

Когда дело доходит до покупки, думайте об этом так же, как о чрезмерном поливе растений или чрезмерном усилении антенны цифрового телевидения. Это аналогично отключению стереодинамиков путем увеличения громкости.

Проблема в том, что сложно измерить то, что слишком мощно для вашей стереосистемы. Некоторые люди рекомендуют усилить звук примерно до 14 децибел. Если вы можете, купите продукт с регулируемой телевизионной антенной, чтобы вы могли легко настроить прием телевизионного сигнала.

Заключение

Звучит как секретный заговор с использованием простого картона и алюминиевой фольги для усиления телевизионного приема. Знание того, как сделать усилитель телевизионной антенны так просто, как это руководство, может быть полезным и экономичным. Когда вы достигаете лучшего приема сигнала, вы знаете, что сделали это. Поиск гораздо более качественного телевизионного приема может быть достаточно удовлетворительным. Узнайте больше о телевизионной антенне .

Рубрики: Audiophile Hacks

Сборка усилителя телевизионной антенны: пошаговое руководство

Одной из проблем, с которой сталкиваются многие при работе с телевизионными антеннами, является дальность сигнала. Сила антенны будет иметь решающее значение в том, какие каналы будут приниматься и насколько они четкие. Есть способы сделать усилитель телевизионной антенны в домашних условиях. Но работают ли усилители телевизионных антенн и эффективно ли они усиливают ваши сигналы?

ТВ-усилители действительно работают, и они являются ключом к получению более сильного ТВ-сигнала. Собрав необходимые материалы и шаги для строительства, вы сможете сделать свой усилитель дома. Процесс сборки антенного усилителя может быть простым или более сложным, в зависимости от метода сборки. Это включает в себя основные материалы и строительство. Эти самодельные усилители могут работать так же хорошо, как и дорогие, которые вы можете купить. Если вы хотите получить улучшенный телевизионный сигнал, не тратя много денег, эти шаги вам подойдут. Продолжайте читать, чтобы узнать, как сделать усилитель телевизионной антенны самостоятельно.

Сборка простого усилителя телевизионной антенны

Чтобы собрать собственный усилитель, не требуется никаких знаний по сборке. Пока вы можете следовать указаниям, все в порядке. Как уже упоминалось, существуют как простые, так и более специализированные методы изготовления усилителя телевизионной антенны. Следуйте описанному ниже процессу, чтобы создать простой усилитель телевизионной антенны. Во-первых, вы должны собрать необходимые материалы. Их легко можно найти дома.

Материалы для простого телевизионного антенного усилителя

Основные материалы, которые вам понадобятся для сборки простого усилителя телевизионной антенны, можно найти в товарах для дома. In general, you will need the following materials to make an excellent DIY TV antenna amplifier:

• Cardboard
• Aluminum foil
• Utility Knife
• Scissors
• Pen
• Маркер

Как уже упоминалось, большинство из них являются предметами домашнего обихода. Если нет, то они довольно недорогие и их легко найти. Однако критическими материалами здесь являются картон и алюминий. Также есть разные материалы для более продвинутого способа создания усилителя телевизионной антенны:

Сборка простого усилителя телевизионной антенны

Чтобы собрать собственный усилитель телевизионной антенны в домашних условиях, необходимо выполнить определенные шаги.

1. Нарисуйте круг на листе картона. После этого нарисуйте две полукруглые проекции по обе стороны от исходного круга. Убедитесь, что выступы полукруга не слишком велики.
2. Вырежьте из отдельного куска картона прямоугольник. Убедитесь, что прямоугольник немного длиннее диаметра исходного круга, который вы нарисовали на первом листе картона.
3. Накройте оба куска картона алюминиевой фольгой. Все стороны картонных деталей должны быть равномерно покрыты.
4. Сложите прямоугольный кусок картона вокруг круглой части. Вырежьте прорези в прямоугольной части, чтобы соответствовать полукруглым частям. Вы хотите, чтобы все «устройство» выглядело как полукруг в этот момент.
5. Сложите внешние края круга. Это создаст «губу», которая должна проходить по всему устройству. Теперь фольга будет подвешена на другой части.
6. Вырежьте небольшое отверстие для основной телевизионной антенны в центре того, что раньше было кругом (теперь оно должно выглядеть как полукруг). После этого подключите усилитель к антенне, и все готово.

Этот метод является самым простым для антенного усилителя ТВ своими руками. Выполняя эти шаги в точном порядке, строительство не должно быть большой проблемой.

Усовершенствованный метод сборки антенного усилителя

Еще один метод сборки усилителя телевизионной антенны своими руками предназначен для тех, кто заинтересован в более увлекательной задаче. Этот метод немного более сложный, но его можно выполнить, если внимательно следовать инструкциям.

Этот передовой метод создания усилителя телевизионной антенны эффективен и создает дополнительные трудности для заинтересованных лиц.

Материалы для усовершенствованного усилителя телевизионной антенны

Материалы, необходимые для изготовления усовершенствованного усилителя телевизионной антенны, скорее всего, не все можно найти дома. Для этого передового метода изготовления усилителя вам потребуются следующие материалы:

• Плоскогубцы
• Проволочная подвеска
• Перчатки
• Ферритовый магнит
• Изолента
• Бумажная изоляция

Некоторые из этих материалов уже могут быть у вас дома. Наименее распространенным материалом в этой группе будет ферритовый магнит. Они не всегда могут быть доступны в магазинах, но легко доступны в Интернете.

Сборка усовершенствованного усилителя телевизионной антенны

Материалы для этого усилителя телевизионной антенны могут быть более сложными, однако конструкция может быть достаточно простой. Пока вы будете следовать инструкциям шаг за шагом, вы сможете успешно построить этот усилитель.

Этот метод предполагает более напряженную работу и включает перечисленные выше материалы. Как уже упоминалось, некоторые строительные предметы не всегда можно найти в доме. Если вы хотите сделать усилитель телевизионной антенны своими руками и посложнее, этот метод может подойти вам.

• Используйте плоскогубцы, чтобы как можно лучше выпрямить проволочную подвеску. Используйте перчатки при выполнении этого шага, так как этот шаг может привести к легкой травме рук, если не соблюдать осторожность.
• Скрутите выпрямленную проволочную подвеску вокруг ферритового магнита в виде катушки. Убедитесь, что катушка остается вокруг вогнутой части магнита. Катушка должна касаться магнита каждой частью. Попробуйте оставить примерно шесть дюймов проволоки, торчащей с обоих концов магнита.
• Плотно обмотайте все устройство изолентой. Каждая часть магнита и катушки должна быть закрыта. Также не забудьте обернуть несколько слоев изолентой, чтобы устройство было несколько толстым.
• Используйте кусочки бумажной изоляции, чтобы закрыть не менее трех дюймов проводов, торчащих на концах устройства. После этого используйте кусочки изоленты, чтобы закрепить бумажную изоляцию на концах проводов. Обмотайте непокрытые участки провода изолентой.
• Установите устройство рядом с телевизором. На этом вы закончили, и ваш телевизионный сигнал стал намного сильнее.

Хотя на первый взгляд этот метод может показаться более сложным, на самом деле он довольно прост. Проблема здесь в том, что конструкционные материалы усилителя могут быть недоступны дома. Этот метод предлагает более интересный проект.

Этот метод, возможно, лучше всего подходит для тех, кто интересуется более продвинутой техникой. Этот метод не обязательно дает лучшие результаты, чем более простой метод. Это еще один полезный способ сделать усилитель телевизионной антенны.

Изготовление антенного усилителя без конструкции

Этот метод вообще не требует сборки телевизионного антенного усилителя. Некоторые могут захотеть усилить свой сигнал, вообще ничего не создавая. Это простой метод, для которого требуется собрать всего два предмета:

• Металлическое ведро
• Хозяйственные банные полотенца

Этапы сборки этого усилителя просты. Однако здесь по-прежнему важно следовать указаниям. Для простого, не связанного со строительством метода усиления телевизионного сигнала выполните следующие действия:

• Возьмите банное полотенце и положите его рядом с телевизором. Положите металлическое ведро лицом вниз на полотенце. После этого возьмите антенну цифрового телевидения и поместите ее на ведро.
• Начните просмотр каналов, пока не найдете нужные каналы. Обязательно протестируйте те труднодоступные каналы, которые вы пытались заполучить.
• Если каналы по-прежнему нечеткие, отрегулируйте антенну вокруг краев металлического ведра. Попробуйте сфокусироваться на одном конкретном боковом ободе, где сигнал может быть более четким.
• Переместите ведро вдоль края по часовой стрелке, проверяя каналы. Здесь необходимо обратить внимание на каналы, чтобы увидеть, под каким углом сигнал сильнее.

Когда сигналы канала станут достаточно сильными, прекратите двигать антенну или ковш. Вы должны быть готовы к этому моменту, хотя могут потребоваться более поздние корректировки.

Это все еще может быть утомительным процессом, даже если он не требует каких-либо технических конструкций.

• Наушники для FM-радио AM
• Best Police Scanners
• Shortwave Radios 2022
• CB Linear Amplifier
• Baofeng Radio
• Best AM FM Radios to buy
• Jobsite Radio Reviews
• Handheld CB Radios
• Tabletop Radio reviews
• Best NOAA Weather Emergency Radios
• Радиолюбители для выживания
• Радиолюбители
• AM и FM
• Двухдиапазонные мобильные радиостанции
• Коротковолновые и длинноволновые радиостанции
• Лучшие радиостанции CB для дальнобойщиков

Заключение

Обладая практическими знаниями о том, как сделать усилитель антенны своими руками в домашних условиях, вы сможете не платить высокие цены в крупных магазинах техники.
