Как сделать проектор из телефона: Проектор для телефона своими руками: материалы, схема сборки, настройка

Содержание

Проектор для телефона своими руками: материалы, схема сборки, настройка

Вы знали, что при помощи старой коробки и канцтоваров можно своими руками собрать домашний проектор для телефона? Это лёгкий и весёлый эксперимент, который вы можете провести дома.

В интернете есть много информации об этом, но я собрал всё воедино и записал готовую инструкцию.

Шаг 1: Как работают проекторы для смартфонов

Есть два основных типа проекторов. Все они идут со своими особенностями, сильными и слабыми сторонами, но большинство работает на технологиях LCD и DLP. LCD — более старая технология, но это не значит, что она становится устаревшей. LCD значит жидкокристаллический дисплей. То, как он отображает картинку на экране — увлекательно и не так сложно, как вы могли себе представить.

Лампочка настроена на пропускание довольно мощного света через призму. Призма разбивает свет на его составные цвета, а они отправляются сквозь маленькие ЖК-экраны. Сами экраны посылают сигналы, проходящие в определенных местоположениях пикселей. Затем свет проецируется через объектив на экран, где изображения можно увидеть человеческим глазом. DLP, Digital Light Processing, или Цифровая обработка света, немного сложнее.

На этот раз свет проходит через вращающееся цветовое колесо, располагающееся на чипе, который оснащён сотнями тысяч крошечных зеркал. Зеркала выключаются или включаются электронными импульсами в соответствии с необходимостью на этот момент времени. Хотя одновременно отображается только один цвет, другой следует за ним так быстро, что кажется, будто основные цвета смешиваются до нужного цвета.

Кажется, что изображение светится постоянно, когда на самом деле его маленькие части постоянно мерцают. Эта технология была разработана Texas Instruments и основана на более старой технологии, которая использовалась для цветного телевидения в 1950-х годах. Знать разницу между этими двумя типами проекторов для телефонов может быть важно, так как ЖК-дисплей считается лучше для статических или высококонтрастных изображений. DLP, с его более яркими цветами, считается более подходящим для видео.

Известно, что некоторые DLP-проекторы проявляют эффект радуги. Это может произойти, когда белые объекты движутся на темном фоне, в это время можно увидеть небольшие тени красного, синего или зеленого. Большинство современных DLP-проекторов преодолели эту проблему с помощью нескольких чипов и более высоких скоростей вращения цветного колеса.

Шаг 2: Вещи, которые нам понадобятся

Материалы:

  • Увеличивающая линза (лупа)
  • Пенопластовая панель
  • Смартфон
  • Клей-карандаш
  • Клей ПВА
  • Обувная коробка

Инструменты:

  • Хобби-нож
  • Пистолет для горячего клея
  • Нож для резки
  • Ножовка
  • Линейка

Шаг 3: Срежьте ручку с лупы

Аккуратно срежьте ручку с лупы при помощи ножовки.

Шаг 4: Усиливаем коробку

Усильте коробку, проклеив створки и углы.

Шаг 5: Дайте клею высохнуть

Но не увлекайтесь слишком, нескольких минут вполне хватит.

Шаг 6: Определяем положение линзы

Поставьте коробку в вертикальное положение. Поместите линзу сверху и отцентруйте. При помощи карандаша обведите круг по контуру линзы.

Шаг 7: Вырезаем ровный круг

Если у вас есть насадка с лезвием на циркуль — вы можете с лёгкостью вырезать идеальных круг, иначе постарайтесь сделать его максимально ровным.

Шаг 8: Выдавливаем вырезанную часть

Надавите на неё. Удовлетворение практически такое же, как от лопания пупырки.

Шаг 9: Позиционируем линзу

Перед тем как приклеить линзу, выровняйте её ровно по отверстию.

Шаг 10: Приклеиваем линзу

Шаг 11: Срезаем лишний картон с крышки

После того, как вы наденете на коробку крышку, она может закрыть часть линзы (это зависит от габаритов коробки). Возьмите вырезанный круг и используйте его как лекало для того, чтобы вычертить и вырезать нужный кусок крышки.

Шаг 12: Сооружаем стенд для смартфона

Из пенопласта соорудите стенд. Убедитесь, что он перпендикулярен своему основанию, иначе картинка будет искажаться.

Шаг 13: Прикрепите телефон к стенду

При помощи двустороннего скотча закрепите телефон на стенде.

Шаг 14: Настройте телефон

Установите яркость на максимум — больше света дадут боле яркую картинку.
Линза «переворачивает» лучи света, поэтому вам нужно будет положить телефон «вверх ногами» и заблокировать функцию автоповорота.
Отзеркальте изображение (опционально) — скачайте приложение, которое будет переворачивать вашу картинку.

Шаг 15: Настройте портативный проектор

Как и любой проектор, ваш нуждается в калибровке. Поместите смартфон в дальней части коробки и постепенно двигайте его ближе к линзе, вы заметите, что изображение становится более чётким\размытым. Двигайте смартфон взад-вперёд, пока не найдёте идеальное положение.

Шаг 16: Выключите свет, оцените результат

Выключите свет, дайте глазам привыкнуть и наслаждайтесь результатом.

Проектор своими руками: как сделать самостоятельно

Проектор потребуется каждому, кто желает устроить кинотеатр прямо у себя дома. Если у вас его до сих пор нет – не проблема сделать устройство своими руками. При этом устройство не будет отличаться по свойствам от изделия, купленного в магазине, а обойдется гораздо дешевле.

Рисунок 1. Инструкция как сделать проектор в домашних условиях

Принцип работы проектора

Принцип работы проецирующего устройства нельзя назвать сложным. Чтобы получить изображение, необходимо соединить устройство с источником – телефоном, планшетом или ноутбуком. При этом, не нужно устанавливать специальные приложения (Рисунок 2).

Рисунок 2. Демонстрация принципа работы проектора

Достаточно просто правильно подключить все входы и выходы, найти экран для проектора своими руками и наслаждаться полученным результатом. По сути, купив или сконструировав такое устройство, вы можете получить настоящий домашний кинотеатр и наслаждаться просмотром любимых фильмов, проецируя их на целую стену.

Проектор из телефона или ноутбука

Сделать проецирующее приспособление можно своими руками из телефона или ноутбука. При этом не потребуется обладать специальными знаниями или навыками. Достаточно иметь набор инструментов:

  1. Картонная коробка.
  2. Лупа с 10-кратным увеличением.
  3. Нож.
  4. Простой карандаш.
  5. Изолента.
  6. Девайс.

Далее, следуйте следующему алгоритму:

  1. Вырежьте отверстие для линзы ровно посередине коробки.
  2. Закрепите линзу в отверстии изолентой.
  3. Установите подставку для смартфона из картона, жестко закрепив ее в коробке, чтобы проецируемое изображение оставалось стабильным (Рисунок 3).
  4. Протестируйте изделие в темной комнате, выбрав нужное размещение самодельного оборудования.
  5. Изображение будет перевернутым, а потому необходимо установить на смартфон специальное приложение, переворачивающее устройство на 180 градусов.
  6. Чтобы подключить зарядку к телефону, проделайте специальное отверстие в коробке.

Это были самые простые способы, как сделать проектор своими руками. То же самое можно сделать и для планшета или ноутбука, чтобы получить лучшее качество изображения на стене, учитывая индивидуальные особенности девайса. Например, коробка потребуется по-больше, а линза должна быть из прочного стекла.

Рисунок 3. Установка телефона в коробку

Кроме того, если будете проецировать изображение с помощью ноутбука, потребуется вырезать отверстия с обеих сторон длинного торца картонки, а компьютер разместить монитором вниз с упором клавиатуры сверху, чтобы изображение не было перевернутым. Так же рекомендуем установить хороший проигрыватель на ваш компьютер для максимального комфорта. Найти необходимый софт можно по ссылке.

Чертеж проектора своими руками

Чтобы спроектировать проектор своими руками в домашних условиях, можно предварительно создать его чертеж своими руками. Сделать это можно по примеру, указанному на фото (Рисунок 4).

После того, как вы нарисуете схему описываемого устройства, вы сможете наглядно увидеть, что из себя представляет описываемое оборудование и как должны располагаться его детали. После того, как чертеж будет нарисован, можете приступать к его сборке, используя представленные рекомендации.

Рисунок 4. Пример чертержа для проектора

Далее представляем еще одну инструкцию, как сделать домашний проектор своими руками. Так же вы можете выполнить чертерж будущего проектора с помощью специальной программы Adobe Photoshop на домашнем ПК.

Детали и материалы для сборки проектора своими руками

Если у вас нет планшета или телефона, который можно было бы использовать в качестве источника картинки, знайте – умельцы научились делать его самостоятельно. Если вам интересно, как сделать экран для проектора своими руками, используйте следующие рекомендации (Рисунок 5).

Рисунок 5. Перечень необходимых материалов для создания домашнего проектора

Чтобы создать свой кинотеатр, потребуются:

  1. Источник картинки, а именно: устройство, которое будет представлять собой монитор. Можно использовать матрицу от монитора или планшета с блоком питания и контроллером.
  2. Яркая лампа, поскольку на выходе изображение будет менее ярким, чем на входе.
  3. Пусковая аппаратура, а также устройство, которое позволит подключить лампу к сети.
  4. Оптика, которая представляет собой систему линз, собирающих и проецирующих свет на стену и объектив, с помощью которого и будет показываться изображение.

Примечание: Используя представленные составляющие, вы сможете собрать проектор в домашних условиях по нарисованному ранее чертежу.

Собираем проектор в домашних условиях

Чтобы на экране выдавалось полностью освещенная картинка, необходимо обеспечить ее поверхности равномерное освещение. Сравнить принцип можно с подсветкой монитора компьютера, но в этом случае яркость должна быть еще большое. Дело в том, что свет от создаваемого оборудования будет идти во все стороны, а в нужное место будет проецироваться минимум освещения.

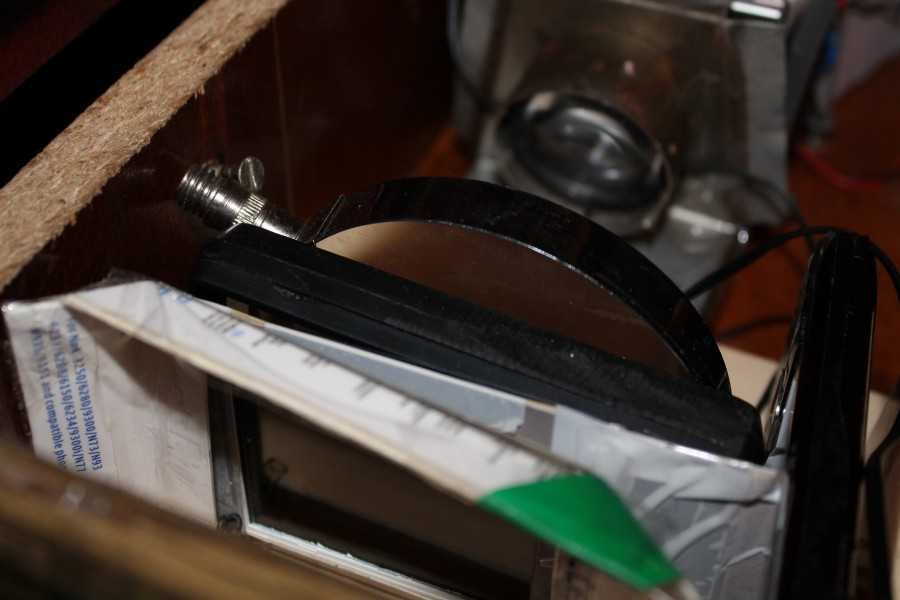

Исправить ситуацию помогут линзы Френеля. Они представляют собой частицу оргстекла оснащенную нарезками, которая выполняет функцию огромного увеличительного стекла. Для создания проецирующего девайса потребуется две таких линзы. При этом первая будет собирать свет, который выделяет лампа и будет направлять на матрицу отдельным пучком. Вторая линза будет направлять такой пучок в объектив.

Примечание: Разместить такие линзы друг от друга необходимо так, чтобы первая линза захватывала свет лампы, а вторая – объектив. Если вместо последнего, мы поставим лист белой бумаги, то на нем можно будет увидеть проекцию ламповой горелки.

От того, как вы устроите объектив, зависит то, насколько качественное изображение будет проецировать наше устройство. Потому он должен быть широкоугольным, светосильным и длиннофокусным, чтобы можно было свободно перемещать приспособление на определенные расстояния от стены без потери качества картинки. Такой объектив можно взять с фотоаппаратов, которые использовались для аэрофотосъемки или камерах для фотографирования портретов.

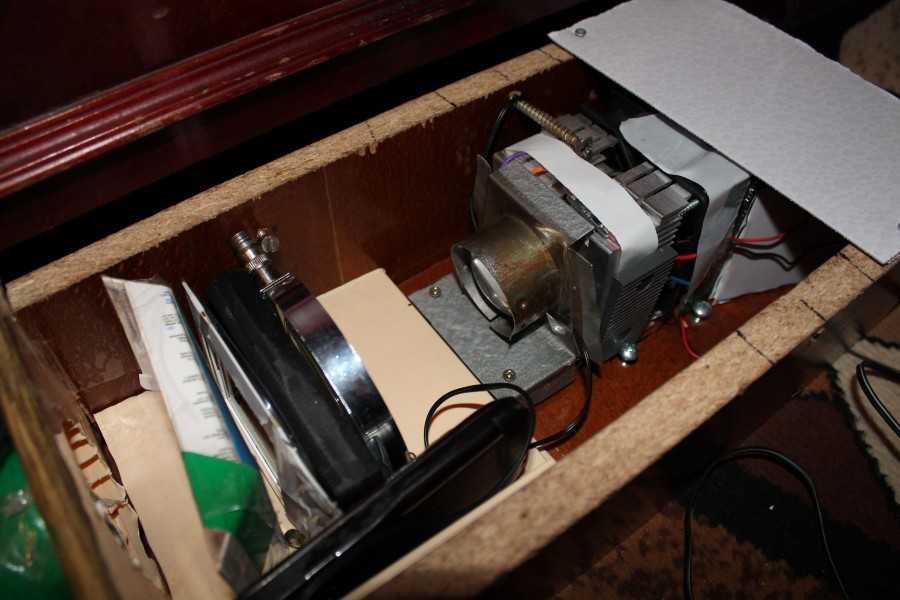

Все элементы будущего проектора размещаем, согласно чертежу в черный ящик, рассчитав оптимальные расстояния между элементами. После окончания работы, проверьте эффективность и возможности нового проектора кустарного производства.

Теперь вы знаете, как сделать проектор своими руками. Используйте наши рекомендации, и наслаждайтесь комфортным просмотром фильмов как в кинотеатре.

Проектор из коробки (DIY) / Лайфхаки / ВТОРАЯ УЛИЦА

Проектор — вещь хорошая, но дорогая, да и нужна не часто, поэтому редко у кого есть дома. После своего поста пошерстила   интернет и нашла способ как сделать проектор из телефона/нетбука/планшета и простой коробки.

Для проектора из телефона нам нужно:
-обувная коробка (лучше с черной внутренностью, но можно и окрасить) ,
-телефон,
-увеличительное стекло — лупа,
-карандаш,
-нож/резак,
-темный скотч/изолента,
-скрепка, для фиксации телефона (как сделать подставку видно в источнике).


Обводим лупу по середине одной из стороны, вырезаем.

Вставляем лупу и тщательно проклеиваем стык, чтобы не было зазоров и туда не попадал свет.

Помещаем телефон, фиксируем на необходимом расстоянии — фокусировка проектора осуществляется перемещением телефона в коробке относительно увеличительного стекла, двигайте телефон, начиная от задней стенки коробки, пока изображение не начнет попадать в фокус.
Когда свет проходит через линзу, он отражается, и изображение из объектива проектора выйдет перевернутым. Это не беда — просто разберитесь, как перевернуть изображение на телефоне.
Закрываем крышку, выключаем свет и наслаждаемся слайдами.
Источник Источник Источник

Но изображение из телефона довольно таки размытое, так как картинка мала и яркость экрана не высокая. Чтобы улучшить результат стоит использовать ноут или планшет.

Для этого нам понадобится:
-картонная коробка - должна быть около полуметра по длинной стороне, а лицевая часть должна быть больше чем экран --вашего планшета или ноутбука.
-скотч,
-карандаш,
-нож\резак,
-линза Френеля из жесткого пластика,
для планшета — коробка или книги размером с него и резинки.

Ее можно купить на ebay (ключевые слова: Fresnel lens). Цена в районе 6-10 долларов. Для этого проекта была использована линза Френеля размерами 20х25 сантиметров.

В идеале отверстие на передней панели должно быть на пару сантиметров меньше линзы Френеля. Используйте линзу в качестве шаблона, чтобы нарисовать прямоугольник. Второй прямоугольник нарисуйте внутри первого, отступив на пару сантиметров.

Прямоугольник, нарисованный при помощи банковской карты рисовать не обязательно. Это отверстие будет использоваться в качестве диафрагмы внутри проектора для улучшения изображения если вы решите использовать смартфон.

С помощью скотча закрепите линзу Френеля на передней панели проектора. Рифленая часть линзы должна быть направлена внутрь коробки. Когда линза установлена, коробку можно сложить.

Крепим планшет резинками к коробке/книгам, вставляем в наш «проектор».

При использовании ноутбука эта конструкция будет слишком мала.

В этом случае можно вырезать отверстие на боковой стороне коробки, а ноутбук перевернуть вверх ногами. На данный момент этот самый простой и быстрый способ сборки проектора. К тому же ноутбук дает лучшие результаты, т.к. его экран самый большой и яркий.

Изображение, которое вы проецируете на экран перевернуто по горизонтали и по вертикали. Вы можете исправить это перевернув планшет или ноутбук. Обратите внимание, что изображение по прежнему останется отражено по горизонтали, хотя верх-низ будет в правильной ориентации. Это значит, что числа и слова на экране будут справа налево.

Поскольку линза Френеля плоская, есть некоторые оптические искажения картинки. Например, края экрана могут быть немного размытыми, а центр будет в фокусе. Яркость устройства должна быть выставлена на максимум, чтобы получить максимум светового потока. Если вы сможете добиться полной темноты в комнате, изображение станет более четким и ярким. Изображение с диагональю в 120 сантиметров довольно смотрибельно при использовании ноутбука а также при использовании iPad. Конечно чем ближе вы поднесете проектор к экрану, тем меньше станет изображение, но будет ярче и более в фокусе.
Источник

ПыСы: изображения получаются довольно таки маловаты для переноса картинки на стену, но если это будет изображение без фона и опять же без сильно мелких деталей, то отодвинув проектор подальше, мы получаем хоть и размытую, но крупную картинку, для обводки контура должно подойти.

Как я построил проектор для моего телефона

Когда я впервые увидел самодельный iPhone проектор Photojojo, я был заинтригован. Наука, стоявшая за этим, звучала в моей голове, но я удивлялся, насколько она полезна на самом деле. Единственный способ выяснить это было сделать самому, но не довольствовавшись простым обучением для другого сайта, я решил немного изменить ситуацию.

Я должен был изменить некоторые ингредиенты из-за необходимости, а другие из чистого любопытства. То, что я закончил, — это немного более простая в использовании, но все же в конечном итоге хобби-игрушка для фотографов iPhone

с ловкими пальцами и терпением

, Общая стоимость? $ 4,50 за увеличительное стекло и клейкую ленту — вещи, которые вы уже можете иметь в доме.

Заинтригованный? Давай начнем!

Вещи, которые вам понадобятся для вашего проектора телефона

Для создания проектора iPhone (или любого смартфона) вам понадобятся следующие предметы:

  • Две коробки, один немного меньше другого.
  • увеличительное стекло.
  • Способ стояния вашего телефона в вертикальном положении

    ,

  • Черный (или темный) Скотч, карандаш и ремесленный нож или другой острый режущий объект.
  • Копия Желтые страницы (или же поролон, или другая режущая поверхность).
  • Терпение.

В оригинальной записке использовалась только одна коробка. То, что я сделал по-другому, — это использование двух — двух коробок для ткани, если быть точным, — один немного меньше другого, чтобы он мог поместиться внутри. Поскольку ящики для ткани обычно очень похожи по глубине, вы сможете найти две конкурирующие марки с немного отличающейся шириной. Это работает для любой коробки, если она достаточно плотно прилегает, с вами все будет в порядке.

Мои рассуждения? Оригинальный проектор с обувной коробкой имеет довольно мрачное минимальное расстояние фокусировки, что означает, что вы не сможете эффективно использовать его на коротком расстоянии. Проекторы не обязательно предназначены для использования таким образом, поэтому на первый взгляд это может показаться проблемой. Однако: чем дальше проектор от поверхности, тем шире становится распространение света. Это означает, что большие проекции будут очень темными во всем, кроме кромешной тьмы. Другим недостатком является то, что фокусировка выполняется путем перемещения самого iPhone, довольно сложная процедура, которая включает в себя открытие коробки. Поэтому, чтобы получить больше «глубины» от моего проектора, я решил использовать две коробки, чтобы я мог перемещать объектив в сторону и от iPhone, чтобы сфокусироваться.

Сделав это, я на самом деле набрал пару метров в удобстве использования. Получившийся проектор длиннее, чем большинство обувных коробок, и хотя это была более сложная конструкция, я думаю, что конечные результаты лучше, если потратить время. Опять же, у вас могут не быть всех материалов, но в идеале вы готовы экспериментировать и справляться с тем, что у вас есть по дому. Идея заключается в том, чтобы быть экономным и тратить как можно меньше на тот простой факт, что тратить больше денег на такое грубое строительство не собирается дать значительное улучшение результатов.

На самом деле, результаты не так уж хороши, но я все еще получал удовольствие, делая и используя его. Если вы нетерпеливы или просто хотите узнать, как дела, вы можете пропустить до конца готовый продукт. В противном случае, давайте начнем!

Метод / Безумие

Первым делом я взял меньшую коробку и разметил на ней окружность увеличительного стекла с помощью карандаша. Я мог найти только огромное увеличительное стекло в моем местном магазине «в основном за 2 доллара», и ручку нельзя снять без усилия, поэтому я оставил его и установил так, как мог. Это также помогает сфокусировать конечный продукт.

Чтобы гарантировать, что меньшая коробка будет продолжать соответствовать, я удостоверился, что основание лупы было заподлицо с основанием коробки.

Затем я вырезал круг, который я пометил, примерно с помощью ремесленного ножа. Позаботьтесь здесь, вы хотите забить внутри круга так, чтобы увеличительное стекло втиснулось в отверстие равномерно, а не было слишком свободно.

Как только я вырезал отверстие, я поместил несколько кусочков клейкой ленты на увеличительное стекло, чтобы облегчить фиксацию. Преимущество клейкой ленты в том, что она очень эластичная, что позволяет очень легко манипулировать ею.

Лупа на месте не закреплена. Я приклеил оставшиеся края, чтобы закрыть все отверстия, через которые может пройти свет.

Затем я взял большую коробку и развернул клапаны с одного конца. Я сделал то же самое с маленькой коробкой, за исключением того, что я полностью удалил закрылки, а не просто расстегнул их. Оставлять их на большой коробке до конца, безусловно, хорошая идея.

На этом этапе я решил, что пришло время сделать внутреннюю часть коробки темной, чтобы свет не отражался и не отвлекал от изображения на стене. Первоначальный план состоял в том, чтобы использовать черную папиросную бумагу (согласно ингредиентам выше), но я скоро понял, какую ошибку я сделал, и отказался. Матовая аэрозольная краска отлично подойдет, но она стоит не менее 4 долларов, и я потратил 2 доллара на 25 метров клейкой ленты, поэтому я решил использовать ее вместо этого.

Укладка клейкой ленты в полоски была довольно легкой, хотя и немного трудоемкой. Я сделал это для всей коробки меньшего размера и задней части коробки большего размера. В результате получился очень прочный конечный продукт с добавленным трением от клейкой ленты, что стало приятным дополнением к моему механизму фокусировки, хотя он был не таким матовым, каким мог бы быть для меня.

Наконец пришло время поставить телефон на место для быстрого тестирования. Вы можете использовать что угодно — от самодельной подставки для бумаги до скрепки или даже синей ленты, но мне повезло, что у меня была коробка, немного меньшая ширины моего iPhone 5. Это означало, что я мог бы еще больше улучшить оригинальный проектор со слотом, в который я мог бы легко вставить телефон.

Я положил все на место и проверил проектор, а затем отметил карандашом, где лучше всего сидел телефон. Я нарисовал линию на верхней части коробки и убедился, что она выровнена с обеих сторон (чтобы телефон не сидел под углом). Затем я разрезал две тонкие полоски чуть тоньше, чем мой телефон, и вытащил их. На этом этапе клейкая лента внутри коробки помогла ровному срезу.

У меня была почти идеальная посадка, позволяющая вставлять и снимать телефон с легким доступом к разъемам питания и наушников.

IPhone всегда корректирует перспективу, когда ее помещают «вверх ногами», но для проецирования изображения вам потребуется инвертировать исходное изображение. Это потому, что объектив на увеличительном стекле будет инвертировать изображение.

Для этого есть исправление: «Настройки»> «Основные»> «Специальные возможности» и включите вспомогательное касание. Теперь вы получите маленькую белую точку, которую вы можете перемещать по экрану. Нажмите на него, выберите «Устройство», затем «Повернуть экран» и поверните экран, чтобы он был вверх ногами, когда вы помещаете его в проектор. Наконец, зайдите в Настройки> Яркость Обои и отключите Авто-Яркость, одновременно увеличивая яркость экрана до максимальной настройки.

Я сложил две коробки вместе и сложил клапаны на большей коробке внутрь, чтобы создать плотное уплотнение. Отверстие в верхней части может быть закрыто карточкой или чем-то подобным, если вам нужно, хотя вам понадобится какой-то способ использования телефона, когда он находится на месте.

Результаты

Неудивительно, что качество изображения не очень хорошее. Здесь нет никакой сложной оптики или мощных ламп, и хотя экран моего телефона кажется невероятно ярким при максимальной яркости, он делает лишь небольшую вмятину в слабо освещенной комнате. У меня слегка беловатые стены, которые не создавали чудес для изображения, хотя в кромешной темноте видимость была хорошей.

Лучшие результаты пришли в виде белого листа, как вы можете видеть выше. Я абсолютно должен был пойти на Archive.org и найти некоторые черно-белые видеоматериалы

— это было правильно. Я также попробовал некоторые изображения сафари из недавней поездки в Южную Африку, но видео дало мне лучшие результаты.

Не то, чтобы качество изображения движущегося изображения было лучше, чем у неподвижного изображения, но это новшество в том, чтобы проецировать движущееся изображение на что-то, что меня поразило. Это способ, которым любители и профессиональные режиссеры прошлых лет рассматривали киноленты в темных комнатах с мерцающими изображениями. Способность проецировать движущееся изображение на мою стену каким-то образом сделала всю процедуру и любое разочарование сопряженными с этим стоящими, а зерно только добавило новизны.

Я бы порекомендовал вам создать свой собственный проектор телефона? Вероятно, да. Если вам нужен дешевый проектор, который вы можете использовать только ночью, с зернистым, слегка не сфокусированным изображением, тогда это идеальный проект для вас. Это никогда не будет идеальным, но здесь присутствует определенное очарование. У меня была давняя цель снимать что-то профессионально выглядящее на моем iPhone, и теперь я точно знаю, что я буду смотреть на это, когда придет время.

Массивные реквизиты для Photojojo для оригинальной концепции.

Вы сделали что-нибудь подобное? Вы собираетесь попробовать это? Дайте нам знать, что вы думаете об этом в комментариях ниже.

Как сделать проектор из лупы и телефона. ЖК проектор стоит из нескольких основных элементов

Проектор - вещь хорошая, но дорогая, да и нужна не часто, поэтому редко у кого есть дома. После своего пошерстила интернет и нашла способ как сделать проектор из телефона/нетбука/планшета и простой коробки.


Для проектора из телефона нам нужно:
-обувная коробка (лучше с черной внутренностью, но можно и окрасить) ,
-телефон,
-увеличительное стекло - лупа,
-карандаш,
-нож/резак,
-темный скотч/изолента,
-скрепка, для фиксации телефона (как сделать подставку видно в ).

Но изображение из телефона довольно таки размытое, так как картинка мала и яркость экрана не высокая. Чтобы улучшить результат стоит использовать ноут или планшет.

Для этого нам понадобится:
-картонная коробка - должна быть около полуметра по длинной стороне, а лицевая часть должна быть больше чем экран --вашего планшета или ноутбука.
-скотч,
-карандаш,
-нож\резак,
-линза Френеля из жесткого пластика,
для планшета - коробка или книги размером с него и резинки.


Ее можно купить на ebay (ключевые слова: Fresnel lens). Цена в районе 6-10 долларов. Для этого проекта была использована линза Френеля размерами 20х25 сантиметров.


В идеале отверстие на передней панели должно быть на пару сантиметров меньше линзы Френеля. Используйте линзу в качестве шаблона, чтобы нарисовать прямоугольник. Второй прямоугольник нарисуйте внутри первого, отступив на пару сантиметров.


Прямоугольник, нарисованный при помощи банковской карты рисовать не обязательно. Это отверстие будет использоваться в качестве диафрагмы внутри проектора для улучшения изображения если вы решите использовать смартфон.


С помощью скотча закрепите линзу Френеля на передней панели проектора. Рифленая часть линзы должна быть направлена внутрь коробки. Когда линза установлена, коробку можно сложить.


Крепим планшет резинками к коробке/книгам, вставляем в наш «проектор».


При использовании ноутбука эта конструкция будет слишком мала.


В этом случае можно вырезать отверстие на боковой стороне коробки, а ноутбук перевернуть вверх ногами. На данный момент этот самый простой и быстрый способ сборки проектора. К тому же ноутбук дает лучшие результаты, т.к. его экран самый большой и яркий.


Изображение, которое вы проецируете на экран перевернуто по горизонтали и по вертикали. Вы можете исправить это перевернув планшет или ноутбук. Обратите внимание, что изображение по прежнему останется отражено по горизонтали, хотя верх-низ будет в правильной ориентации. Это значит, что числа и слова на экране будут справа налево.


Поскольку линза Френеля плоская, есть некоторые оптические искажения картинки. Например, края экрана могут быть немного размытыми, а центр будет в фокусе. Яркость устройства должна быть выставлена на максимум, чтобы получить максимум светового потока. Если вы сможете добиться полной темноты в комнате, изображение станет более четким и ярким. Изображение с диагональю в 120 сантиметров довольно смотрибельно при использовании ноутбука а также при использовании iPad. Конечно чем ближе вы поднесете проектор к экрану, тем меньше станет изображение, но будет ярче и более в фокусе.

ПыСы: изображения получаются довольно таки маловаты , но если это будет изображение без фона и опять же без сильно мелких деталей, то отодвинув проектор подальше, мы получаем хоть и размытую, но крупную картинку, для обводки контура должно подойти.

Просмотр изображений и видео на домашнем проекторе событие интересное и неординарное. Можно собрать друзей и вместе посмотреть хороший фильм или футбольный матч, а можно устроить совместный просмотр фотографий. Сейчас диапроекторы, с помощью которых просматривали пленку, уже отошли в прошлое, а цифровые проекторы стоят пока еще дорого. Но, оказывается, можно сделать проектор своими руками из простейших элементов, которые найдутся у каждого. Конечно, четкой картинки и достаточной яркости такой самодельный проектор не даст, зато вы сможете по-новому взглянуть на свои фото и изучить принцип действия проектора.

Проектор из обувной коробки

Для этого изделия понадобится обувная коробка и большая лупа (увеличительное стекло) – оно будет использоваться в качестве объектива проектора. Такое устройство предназначается для просмотра фото с мобильного телефона, при этом чем выше яркость экрана, тем лучше будет изображение.

Проектор для ноутбука

В отличии от вышеописанного устройства, которое является скорее экспериментом для изучения действия проектора, это изделие дает лучший результат. Изображение с ноутбука больше и яркость его экрана выше, а значит картинка будет более качественная.

Для изготовления проектора потребуется большая картонная коробка (ее передняя часть должна быть больше, чем экран ноутбука, а по длинной стороне должно быть не менее 50 см), скотч и линза Френеля из пластика.

Понятно, что и нужную коробку, и скотч достать не проблема, остается приобрести линзу. Купить ее можно на зарубежных аукционах (например, на ebay ее можно найти по запросу Fresnel lens). Стоит такая линза в пределах 5-10 у.е. В данном случае была использована линза размерами 20х25 см.

Как сделать проектор из коробки


Поскольку изображение проецируется на экран перевернутым по вертикали и горизонтали, и планшет, и ноутбук необходимо перевернуть. При этом верх и низ будут ориентированы правильно, а по горизонтали изображение будет все же отражено, то есть текст и числа на экране будут расположены справа налево. Это следует учесть при просмотре как видео, так и фото.

Для достижения максимального качества картинки яркость выставляют на полную, чтобы получить максимальный световой поток. Также увеличить четкость картинки поможет затемнение комнаты. Чем темнее в помещении, тем лучше будет изображение.

Что касается экрана, то при использовании ноутбука достаточным будет изображение с диагональю 120 см. Чем ближе будет расположен проектор к экрану на стене, тем меньше будет изображение, но при этом увеличится его четкость и яркость.

Самодельный проектор для ноутбука, конечно же, не может сравниться с цифровым проектором, но зато можно развлечься с друзьями и понять нужен ли вам проектор.

Проектор своими силами можно сделать с помощью мобильных устройств андроид или монитора ноутбука. Такое устройство отлично подойдет для просмотра слайдов. Также проекция самоделки даст возможность смотреть фильмы. Собрать простейшее устройство не составит труда.

Вариант, как сделать проектор из телефона своими руками

Выполнить проектор в домашних условиях можно с помощью обычной картонной коробки и телефона. Данный прибор не сложно выполнить своими руками. Для начала выполняют подготовительные работы и запасаются необходимыми инструментами. Для проектора потребуется картонная коробка, лупа с увеличением в 10 раз, острый нож, карандаш и изолента.

Увеличительным стеклом может выступать обычная лупа или линза Френеля. Данный элемент можно купить в любом бытовом магазине.

При желании линзу можно изготовить в домашних условиях. Для этого потребуются определенные знания и навыки. В качестве основы можно взять любую коробку, например, из-под обуви.

Последовательность создания проектора из телефона:

  1. Для начала следует проделать отверстие для линзы. Его выполняют по центру коробки.
  2. Дальше потребуется закрепить линзу в проделанном отверстии. Для этого используют изоленту. В некоторых случаях применяют силикон или специальный клей.
  3. Далее потребуется установить подставку для смартфона. Для этого выбирают правильное место. При этом телефон должен крепко держаться и не шататься, чтобы изображение в итоге не получилось размытым.
  4. Полученный прибор следует протестировать. Для этого в помещении следует задвинуть шторы. После пробного раза становиться понятным правильное размещение устройства.
  5. На самом смартфоне потребуется установить специальную программу, которая будет переворачивать изображение, ведь лампа искривляет картину на 180 градусов.
  6. С другой стороны коробки потребуется позаботиться об отверстии для зарядки телефона.


На этом самодельный картонный мини проектор считается готовым к использованию. Так получается домашний кинотеатр, где можно посмотреть фильмы всей семьей. Кроме этого это отличный вариант для просмотра фотографий большой компанией.

Способ, как сделать проектор дома из ноутбука

Смартфон – отличный вариант для создания проектора. Но при желании улучшить качество можно использовать другой гаджет. Так советуют взять во внимание ноутбук или планшет. Из-за большего разрешения экрана качество видео будет намного лучше.

Используя ноутбук следует понимать, что разрешения экрана будет намного лучше. Но при этом конструкция получится более громоздкой.

Коробка для возведения домашнего кинотеатра с планшета должна быть достаточно большой. Так длина должна быть не меньше 50 см, а торцевая часть чуть больше экрана прибора. Увеличительное стекло лучше выбирать большое советское.

В торце следует проделать отверстие с помощью ножа. Оно должно быть немного меньше самой лупы. Линза крепится с помощью двухсторонней клейкой ленты. Затем следует закрепить планшет внутри коробки. При этом следует учитывать, что линза переворачивает изображение.

Создание проектора из ноутбука имеет свои особенности. С обеих торцевых сторон потребуется вырезать прямоугольные отверстия. Прибор размещается монитором вниз, клавиатура располагается при этом в верхней части. Такое размещение поможет получить верное изображение на итоговом результате.

Оригинальный 3D проектор своими руками: особенности создания

На основе смартфона можно сделать оригинальный 3D проектор. Для такой конструкции потребуется пластиковая пирамида. Приобрести такое устройство можно в интернете, там же знакомятся с размерами. Дальше следует просто закрепить пирамиду на смартфоне строго по центру и запустить необходимый видеоролик. Тип конструкции определяется целью такого устройства. Поэтому ее следует определить заранее.


Цели 3d проектора:

  1. Можно показать настоящую сказку из технически прогрессивного будущего. Такие фокусы придут по вкусу как старшему, так и младшему поколению.
  2. Такая конструкция заинтересует малышей и можно показывать детям мультики.
  3. Лазерный диапроектор создает эффект кинотеатра и можно не тратится на лишние затраты, это поможет сэкономить на затратах на увлечения.

Такая конструкция не требует особенных затрат и материалов. Достаточно проявить немного фантазии. Потратиться придется только на пластиковую пирамидку, но это не существенные затраты.

Правила, как сделать проектор своими руками: основные особенности

Прежде, чем начать возведение проектора следует изучить его конструкцию. Только после этого можно оценивать свои шансы на получение правильного прибора. Правильный проектор предусматривает наличия объектива и линзы. Они влияют на равномерное распределение света. В объектив свет должен попадать под определенным углом.

Источником изображения обычно выступает жидкокристаллическая матрица. Она работает на просвет. Каждый пиксель при этом увеличивается в несколько размеров. Поэтому исходное изображение должно быть максимально хорошего качества. Яркость проекционной лампы определяет максимальный размер экрана.

Для хорошего качества изображения исходный материал должен быть FULL HD – это 1920×1080 пикселей.

Наиболее простой видеопроектор выполняется с помощью смартфона, коробки из картона и линзы. Коробку следует выбирать по размерам больше гаджета, а линза по диаметру должна совпадать с размером экрана. Ее фокусное расстояние определяет расстояние до экрана.

Принцип обустройства простого проектора:

  1. В коробке делается отверстие для линзы;
  2. Внутри закрепляют любой гаджет.


Оправа для телефона должна быть удобной для перемещения внутри коробки. Нередко для этого используют другую коробку, которая меньше по размерам. Отражение света должно быть наименьшим. Именно поэтому внутреннюю поверхность коробки обклеивают черной бумагой для аппликаций. Также можно выполнить покраску матовой краской. В некоторых случаях можно приметить обувной крем. Еще можно взять плотное полотно художника

Способ, как сделать увеличительное стекло в домашних условиях

Назначение линз понятное. Это увеличительное стекло, помогающее увеличить объекты. Чтобы сделать линзу самостоятельно понадобится пластиковая бутылка, вода, пластилин или замазка для окон. При набирании в бутылку воды будет готов увеличительный прибор, но этого явно недостаточно.

Последовательное создание увеличительного стекла:

  1. Из пластиковой бутылки вырезают 2 одинаковых круга.
  2. Затем два круга потребуется соединить с помощью пластилина или оконной замазки. Следует не забыть перед работой раскатать пластилин.
  3. Далее потребуется разрезать соломинку на две части и закрепить на поверхности линзы.
  4. Один конец соломинки запускается в щель в линзе, а второй используется для отвода воздуха. Это поможет запустить воду внутрь линзы. Но все соединения при этом должны быть герметичными.
  5. Затем линза опускается в воду и внутрь набирается жидкость.

После всего линза вынимается и щель заделывается герметиком. На этом изготовление линзы считается законченным. Для удобства к конструкции советуют прилепить линзу.

Экран для проектора своими руками (видео)

Для самостоятельно изготовления проектора понадобится взять лупу, гаджет и картонную коробку. После простых манипуляций такой фильмоскоп будет проектировать фильмы на стену, если сделать специальный лифт. Но можно приобрести готовый мобильный проектор Эйвон. Отзывы о нем положительные.

И сейчас расскажем о том, как сделать проектор своими руками в домашних условиях. Такой самодельный прибор понадобится для того, чтобы заменить домашний кинотеатр и посмотреть личные фотографии либо даже фильм в хорошем качестве. Собрать проектор из картонной коробки и лупы сможет даже ребенок, причем сделает это он не больше, чем за 5 минут. Итак, предоставляем к вашему вниманию технологию изготовления устройства из подручных средств.

Пошаговая инструкция

Чтобы вам было понятно, как сделать проектор из коробки и телефона рассмотрим все этапы пошагово с фото примерами:

  1. Подготавливаем материалы и инструменты для сборки: обувную коробку, линзу с 10-кратным увеличением, канцелярский нож, простой карандаш, изоленту, скрепку и конечно же смартфон.
  2. Вырезаем окошко для установки лупы. Увеличительное стекло обязательно должно устанавливаться по центру. Чтобы самостоятельно отцентровать линзу рекомендуем расчертить диагонали на нужной стороне коробки. Так вы узнаете где центр и тогда уже легче будет сделать ровный вырез.


  3. Крепим лупу изолентой к коробке. Можете использовать любой другой крепеж, который есть под рукой, к примеру, силикон или клеевой пистолет.
  4. Подготавливаем подставку для смартфона. Можно использовать обычную скрепку, выгнув ее соответствующим образом, а можно сделать подставку своими руками из обрезков картона.
  5. Выключаем свет в комнате и тестируем самодельный проектор. Нужно правильно подобрать размещение смартфона в коробке. Экспериментируя с расположением устройства можно самому выбрать наиболее подходящий ракурс, при котором проецируется хорошее изображение.
  6. Загружаем на телефон приложение, с помощью которого можно переворачивать изображение. Это нужно, потому что при проецировании видео либо картинки с телефона изображение переворачивается на 180 градусов. Пользователи андроид могут установить Ultimate Rotation Control, а вот владельцы айфонов и айпадов могут использовать Video Rotate And Flip или что-то подобное.
  7. Последний штрих – нужно сделать ввод в коробке для зарядки мобильного устройства.

Наглядно увидеть весь процесс сборки вы можете на видео, автор которого – Роман Урсу:

Простой способ изготовления дешевого кинотеатра

Вот по такой инструкции можно изготовить проектор своими руками в домашних условиях. Как вы видите, ничего сложного нет и при этом не нужно тратить деньги на покупку материалов, т.к. коробку, изоленту и даже увеличитель можно найти в собственной мастерской.

Что еще важно знать?

Если вы хотите, чтобы изображение на стене было хорошего качества, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана в разы больше. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:






Еще один важный момент - если самодельное устройство проецирует не очень хорошую картинку на стену и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте заменить ее на более качественную, если перед этим купили дешевый вариант. Самым подходящим увеличительным стеклом будет советское.

Помимо этого хотелось бы обратить внимание на важный нюанс - чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет. Еще один нехитрый способ — установить дополнительную лупу внутри коробки.

Просмотрим фильмов или фотографий на большом экране – это всегда занимательное действие. Но, для этого нужно купить проектор для мобильного телефона, однако смотря на его стоимость, хочется от такой идеи сразу отказаться. В этой статье мы решили рассказать вам, как сделать проектор для мобильного телефона своими руками из коробки, лупы и скотча. Рассмотрим пошаговую инструкцию и посмотрим несколько готовых приспособлений.

Как сделать проектор для мобильного телефона своими руками: необходимые материалы

Чтобы сделать проектор для телефона нам не нужно собирать множество материалов, понадобиться: коробка для обуви, острый нож, скотч, скрепка и лупа. Все эти материала можно без особых усилий найти у себя в кладовке.

Пошаговая инструкция

  1. В первую очередь мы должны найти с вами коробку, она должна быть хорошего качества и иметь темные стенки, если нет можно будет на нее надеть черный мусорный пакет. Далее снимаем увеличительное стекло, прикладываем его к коробке и просто обводим. Стекло нужно прикладывать посредине, чтобы не допустить ошибку, проведите две диагонали.
  2. Вырезаем отверстие на коробке с помощью обычного ножа.
  3. Крепим стекло, для этого можно использовать скотч или изоленту.
  4. Подготавливаем место к установке телефона. Лучше всего, если у вас есть специальный чехол. Если его нет, тогда можно попробовать использовать обычный скотч или сделать специальное приспособление с коробки.
  5. Устанавливаем телефон – это самый важный этап. Заходим в комнату, где полностью отсутствует свет, и начинаем искать место установки телефона. Оптимально устанавливать его посредине коробки, но здесь все зависит от линзы, поэтому пробуйте несколько вариантов сразу.
  6. Делаем отверстие и проводим провод для зарядки.
  7. Вот так будет выглядеть проектор для телефона своими руками.

Сложностей нет никаких, есть определенные загвоздки, которые стоит брать в учет. Вот несколько ответов на ваши вопросы:

Как улучшить качество изображения на мобильном проекторе? – пробуйте найти лучшее место для установки телефона, также пытайтесь регулировать лупу.

Что делать если проектор для мобильного совсем не работает? – в этом случае, вы точно сделали ошибку с выбором лупы. Попробуйте посмотреть другие варианты. Посмотрите интересную статью, где мы изготавливаем и изготавливаем его из подручных материалов.

Как улучшить четкость изображения на мобильном проекторе? – как говорят умельцы, можно попробовать установить вторую лупу. С помощью нее можно будет дать более четкую картинку. Здесь увеличительное стекло будет выступать в роли инструмента для настройки качества. И телефон не будет находиться так далеко от первого стекла.

Вот такое видео мы нашли для вас, здесь вы узнаете, на что способен самодельный проектор для мобильного.

Что нужно сделать обязательно

Чтобы сделать проектор для андроид, необходимо в обязательном порядке проделать следующие советы:


Вот так можно сделать своими руками проектор для мобильного, сложностей нет, но и говорить, что вы будете смотреть картинку в хорошем качестве нельзя. Просмотр станет приятным и удобным, но больших надежд возлагать не стоит.

Где купить мобильные проекторы

Нам недавно попалась на глаза отличная коробка с алиэкспресс, вот такой вид она представляет.


Это обычная коробка, но с помощью нее можно даже регулировать качество изображение, телефон устанавливать можно в любое место. Даже ноутбук можно подстроить под нее, что уже считается шикарным вариантом. Но, есть и одно существенное но – стоимость, сейчас цена такой коробки 40 долларов, а это много.

Есть и готовые заводские проекторы для мобильного телефона, но их мы рекомендуем покупать людям, которые действительно любят смотреть фильмы такими способами. Ведь средняя стоимость проектора – 250 долларов, и это еще средненький.

Как сделать проектор из смартфона » Изобретения и самоделки

Проектор из смартфона своими руками

В последнее время мы часто смотрим понравившиеся фильмы на экране своих смартфонов. Нам не хочется искать и скачивать фильмы для просмотра на телевизоре. Однако есть простой и не затратный способ как превратить свой смартфон в настоящий проектор и смотреть любимые фильмы на большом “экране”: стене или даже потолке!

Для того, чтобы сделать проектор для смартфона нам понадобится совсем немного вещей: крепкая обувная коробка или подобная ей, скотч, канцелярский нож и лупа. На лупе остановлюсь подробнее. Желательно найти большую советскую лупу – такие лупы еще в избытке у наших бабушек и дедушек. Если здесь вам не повезло, то отправляйтесь в магазин: сейчас есть возможность купить относительно недорого лупы приличного качества, только не гонитесь за откровенной дешевизной.

На торце коробке по центру тщательно размечаем и аккуратно вырезаем отверстие под диаметр лупы. Если коробка внутри белая, то ее лучше всего окрасить внутри в темный цвет или обклеить темной бумагой.

Теперь в получившемся отверстии необходимо аккуратно закрепить лупу. Используйте скотч или подходящий клей. Работайте аккуратно: не заклейте стекло скотчем или не запачкайте клеем.

Теперь необходимо подготовить место для установки смартфона. Используйте плотный картон и скотч. Следите за тем, чтобы угол наклона экрана смартфона был оптимальным и изображение целиком попадало на линзу. Ориентируйтесь на фото ниже.

Окончательную установку телефона делайте согласно следующей процедуре. В темном помещении перемещайте телефон внутри коробки и изменяйте угол наклона до тех пор, пока не добьетесь резкого и качественного изображения на стене.

Осталось только сделать отверстие в коробке для вывода провода зарядки для смартфона и закрыть коробку.

Важно: проблемы с которыми вы можете столкнуться при создании проектора:

  • низкое качество изображения – пытайтесь отрегулировать положение смартфона внутри коробки.
  • проектор совсем не работает – возможно вы использовали неподходящую лупу, попробуйте использовать другу.
  • изображение вверх ногами – для правильной ориентации изображения используйте на смартфоне одно из мобильных приложенией, например, – Ultimate Rotation Control.

  • не забудьте поставить на максимум яркость экрана смартфона.
  • просмотр фильмов с использованием проектора проводите только в очень темной комнате, иначе яркости экрана смартфона будет недостаточно.

zen.yandex.ru

Как превратить картонную коробку в дешевый самодельный проектор для смартфонов.

Смартфоны и планшеты отлично подходят для просмотра фильмов и видео, когда вы находитесь вне дома, но дома экран слишком маленький. На рынке есть довольно много проекторов, которые работают с мобильными устройствами, но они могут стать дорогими.
Хорошей новостью является то, что довольно просто взломать свой собственный проектор с предметами, которые вы, вероятно, уже имеете. Этот самодельный проектор из картонной коробки для обуви, увеличительного стекла, скрепки и изоленты.


Начните с отслеживания контура вашего увеличительного стекла на одном конце коробки. Используйте нож, чтобы обрезать линию, а затем на другом конце сделайте небольшое отверстие для шнура питания.

Далее, используйте изоленту, чтобы прикрепить увеличительное стекло к коробке. Убедитесь, что вы плотно прилегаете к нему, чтобы не пропадал свет.
Теперь возьмите скрепку и согните ее в небольшой подставке для телефона. Вот учебник, где они получили идею, для справки. Вам придется немного поэкспериментировать, чтобы выяснить, как лучше расположить подставку (это также будет зависеть от мощности вашего увеличительного стекла).

Ваш проектор теперь закончен. Чтобы правильно видеть изображение, так как оно будет отображаться вверх ногами при прохождении через объектив, вам нужно будет перевернуть экран.

На iPhone вы можете сделать это, выбрав « Настройки» -> « Основные» -> « Специальные возможности» , затем переключите « Вспомогательное касание» на ВКЛ . Нажмите на маленький белый кружок, чтобы открыть меню, затем перейдите в Device -> Rotate Screen .

Для пользователей Android нет способа заставить ваш экран повернуться без приложения. Предлагаем использовать Ultimate Rotation Control , которую можно бесплатно загрузить из Google Play, но после 7-дневной пробной версии вам придется заплатить, чтобы продолжать использовать его. Я не смог найти никаких бесплатных альтернатив, поэтому, если кто-нибудь знает о них, обязательно сообщите нам об этом в комментариях ниже.

Для получения более подробной информации о сборке проектора и его настройке, ознакомьтесь с полным руководством по Photojojo. Вы также можете попробовать этот другой DIY проектор, созданный одним из наших пользователей здесь, на WonderHowTo.
Нужен экран? Вы можете нарисовать один на своей стене менее чем за пятьдесят долларов, или построить более профессионально выглядящий экран, используя деревянную раму и немного спандекса.
Источник: wonderhowto.com/

Собираем простейший проектор за 5 минут

Мы продолжаем рассматривать самые простые самоделки и сейчас расскажем о том, как сделать проектор своими руками в домашних условиях. Такой самодельный прибор понадобится для того, чтобы заменить домашний кинотеатр и посмотреть личные фотографии либо даже фильм в хорошем качестве. Собрать проектор из картонной коробки и лупы сможет даже ребенок, причем сделает это он не больше, чем за 5 минут. Итак, предоставляем к вашему вниманию технологию изготовления устройства из подручных средств.

Пошаговая инструкция

Чтобы вам было понятно, как сделать проектор из коробки и телефона рассмотрим все этапы пошагово с фото примерами:

  • Подготавливаем материалы и инструменты для сборки: обувную коробку, линзу с 10-кратным увеличением, канцелярский нож, простой карандаш, изоленту, скрепку и конечно же смартфон.
  • Вырезаем окошко для установки лупы. Увеличительное стекло обязательно должно устанавливаться по центру. Чтобы самостоятельно отцентровать линзу рекомендуем расчертить диагонали на нужной стороне коробки. Так вы узнаете где центр и тогда уже легче будет сделать ровный вырез.
  • Крепим лупу изолентой к коробке. Можете использовать любой другой крепеж, который есть под рукой, к примеру, силикон или клеевой пистолет.
  • Подготавливаем подставку для смартфона. Можно использовать обычную скрепку, выгнув ее соответствующим образом, а можно сделать подставку своими руками из обрезков картона.
  • Выключаем свет в комнате и тестируем самодельный проектор. Нужно правильно подобрать размещение смартфона в коробке. Экспериментируя с расположением устройства можно самому выбрать наиболее подходящий ракурс, при котором проецируется хорошее изображение.
  • Загружаем на телефон приложение, с помощью которого можно переворачивать изображение. Это нужно, потому что при проецировании видео либо картинки с телефона изображение переворачивается на 180 градусов. Пользователи андроид могут установить Ultimate Rotation Control, а вот владельцы айфонов и айпадов могут использовать Video Rotate And Flip или что-то подобное.
  • Последний штрих – нужно сделать ввод в коробке для зарядки мобильного устройства.
  • Наглядно увидеть весь процесс сборки вы можете на видео, автор которого – Роман Урсу:

    Простой способ изготовления дешевого кинотеатра


    Вот по такой инструкции можно изготовить проектор своими руками в домашних условиях. Как вы видите, ничего сложного нет и при этом не нужно тратить деньги на покупку материалов, т.к. коробку, изоленту и даже увеличитель можно найти в собственной мастерской.

    Что еще важно знать?

    Если вы хотите, чтобы изображение на стене было хорошего качества, лучше использовать не телефон, а планшет или ноутбук. В этом случае увеличительное стекло должно быть больше, т.к. размер самого экрана в разы больше. Пример того, как быстро сделать проектор из ноутбука либо планшета, вы можете просмотреть на фото ниже:

    Еще один важный момент — если самодельное устройство проецирует не очень хорошую картинку на стену и при этом вы уже старались менять местоположение смартфона, значит дело в линзе. Попробуйте заменить ее на более качественную, если перед этим купили дешевый вариант. Самым подходящим увеличительным стеклом будет советское.

    Помимо этого хотелось бы обратить внимание на важный нюанс — чтобы самодельный домашний кинотеатр показывал четкую картинку, яркость на мобильном устройстве нужно поставить на максимум. Улучшить четкость проектора можно, покрасив внутренние стенки коробки из картона в черный цвет. Еще один нехитрый способ — установить дополнительную лупу внутри коробки.

    К стене, на которой будет отображаться слайд-шоу либо видео, также есть свои требования. Лучше всего направлять проекцию на специальное полотно для проектора, однако если такого нет, подойдет ватман размера А1, закрепленный в рамке. Тут же хотелось бы уточнить, что пользоваться таким самодельным кинотеатром дома можно только в том случае, если в комнате достаточно темно. Свет будет негативно отображаться на качестве картинки.

    Вот и все, что хотелось рассказать вам о том, как сделать проектор своими руками в домашних условиях! Если наши идеи вам понравились, не поленитесь поделиться с друзьями в социальных сетях, чтобы и они знали о технологии сборки самодельного домашнего кинотеатра за 5 минут!

    Простой способ изготовления дешевого кинотеатра

    Сделай сам проектор для смартфона - Лаборатория ствола

    Не знаете, что делать с переполненной корзиной для мусора? Этот крутой проектор для смартфонов своими руками вдохновит маленьких инженеров превратить вторсырье в изобретения. В простой картонной коробке нет возможности остановить возможности!

    Ознакомьтесь с простой пошаговой инструкцией, приведенной ниже, а затем присоединитесь к пакету Plato Pack, чтобы получить доступ к ДЕСЯТИКАМ других потрясающих (но легко подготовленных!) Научных экспериментов, которые понравятся детям.

    Подготовка

    Чтобы сделать проектор для смартфона своими руками, мы взяли:

    • небольшая картонная коробка (у нас ширина 8 дюймов, высота 6 дюймов, длина 12 дюймов)
    • увеличительное стекло или объектив фотоаппарата
    • ножницы, точный нож или маленький зубчатый нож
    • лента
    • смартфон

    Изготовление проектора

    Сначала я попросил моего 5-летнего ребенка поместить увеличительное стекло на переднюю часть коробки и обвести его.

    Затем я использовал ножницы и зубчатый нож для очистки овощей, чтобы вырезать в коробке отверстие, которое было немного меньше начерченного круга.

    Мой пятилетний ребенок тогда использовал запасной кусок картона и сложил его, чтобы сделать подставку для телефона. Она закрепила его куском ленты.

    Она задвинула подставку для телефона в коробку, под картонную крышку в нижней части коробки.

    Затем мы приклеили лупу внутри коробки, чтобы линза совпала с отверстием в коробке.

    Наконец, мы добавили смартфон на подставку.

    Дочка сразу заметила, что фильм перевернут. Мы решили проблему, заблокировав мой телефон в альбомной ориентации. Затем я снова вставил телефон в проектор, на этот раз перевернув его.

    Я направил проектор на белую стену и сфокусировал изображение, отодвигая телефон от объектива или по направлению к нему, пока изображение не стало четким.

    Когда изображение было сфокусировано. Я заклеил коробку, выключил свет и позволил представлению начаться.

    Наука, лежащая в основе

    Как увеличительное стекло увеличило изображение? Ответ кроется в форме линзы.

    Линза выпуклая, то есть ее стороны загибаются наружу. Это позволяет ему улавливать, изгибать и фокусировать весь свет изнутри коробки и проецировать его на стену.

    Но почему изображение перевернуто?

    Человеческий глаз имеет линзу, похожую на увеличительное стекло, прикрепленное к проектору. То, что видит глаз, проходит через линзу глаза вверх ногами, но мозг учится переворачивать изображение вправо вверх.Увеличительная линза переворачивает изображение, преломляя свет от экрана телефона, точно так же, как ваш глаз переворачивает свет от мира.

    Не имея мозгов, чтобы перевернуть изображение, мы должны положить телефон в коробку вверх дном.

    Больше развлечений для маленьких ученых

    Экономьте время, собирая уроки естествознания! Присоединяйтесь к пакету Plato Pack, чтобы вы могли загрузить ДЕСЯТКИ более простых научных экспериментов и научных единиц в одном месте.

    Как сделать проектор для смартфонов своими руками

    Смартфоны

    - это фантастические инструменты для демонстрации нашей работы, просмотра фильмов или даже игр.Однако их «большая» проблема в том, что их экраны довольно маленькие. Это означает, что если вы хотите, чтобы он был больше, вы должны подключить его к телевизору или использовать проектор. Проекторы для телефонов на рынке уже пару лет, но большинство достойных стоят довольно дорого. Так почему бы не сделать свой собственный?

    Это видео от Мэтью из DIY Perks показывает нам, как построить наш собственный «Лучший проектор для смартфонов» с нуля. Мэтью сначала показывает нам более традиционный проектор для смартфонов своими руками. Но у этого типа проектора есть некоторые проблемы, которые подчеркивает Мэтью.Эти проблемы решаются благодаря его довольно оригинальной конструкции в стиле перископа.

    Более знакомый проектор для смартфонов своими руками, который может быть знаком многим из нас, представляет собой просто коробку из-под обуви с увеличительным стеклом. Внутри есть поддержка для удержания телефона, которую вы можете настроить, чтобы иметь возможность сфокусироваться.

    Проблема с этим дизайном, однако, в том, что все перевернуто и перевернуто. Вы можете решить проблему перевернутого изображения, заблокировав ориентацию телефона.Но это все еще не решает проблему обратного текста.

    Решение

    Мэтта берет эту базовую конструкцию и переворачивает ее. В буквальном смысле. Вместо того, чтобы сидеть в задней части коробки, ваш телефон теперь находится сверху и направлен вниз. То, что заставляет его выступать вперед, - это скромное зеркало. Это зеркало переворачивает изображение так, чтобы оно проецировалось на стену в правильном направлении.

    Список основных деталей следующий.

    • Толстая карта
    • Какая-то тонкая карта
    • 4 трубочки для питья
    • Дюбели тонкие
    • Зеркало маленькое
    • Линза увеличительного стекла

    Сначала делается ящик с отверстием спереди. Это отверстие - то место, куда в конечном итоге войдет линза. Внутри каждого угла помещается трубочка для питья. Небольшие отверстия в ящике на дне каждой соломинки для питья позволяют вставлять тонкие дюбели. Они становятся ножками проектора, на котором он стоит. Они также направляют коробку вверх и вниз, чтобы сфокусировать ее на стене. Зеркало приклеивается под углом 45 градусов к линзе.

    Затем отрезается толстый кусок картона, который надевается на верхнюю часть этих дюбелей. В нем прорезано прямоугольное отверстие, чтобы, положив телефон сверху, вы действительно могли видеть дисплей.Будьте осторожны со своим размером здесь. Вы хотите, чтобы он был достаточно большим, чтобы отображалась как можно большая часть экрана, но вы не хотите, чтобы ваш телефон провалился внутрь.

    Вот, собственно, и все. Оно работает. Но проблема в том, что экран телефона светится не только в сторону зеркала, но и в стороны. Это добавит в окружающую среду ровно столько света, что вы не сможете так легко увидеть проекцию.

    Мэтью берет листок из справочника фотографов большого формата, создавая набор мехов.Это позволит Мэтью сохранить способность фокусировки, не допуская попадания света с дисплея телефона в затемненную комнату. Он распечатывает свой шаблон на белой бумаге, вырезает его, складывает там, где нужно, а затем распыляет черным с обеих сторон.

    Когда все собрано, объектив на месте, а телефон находится сверху, можно просто расположить его и сфокусировать на стене. Благодаря зеркалу все переворачивается так, как должно быть. Убедитесь, что экран вашего телефона имеет максимальную яркость, чтобы изображение проецировалось как можно ярче.

    Конечно, это будет не так хорошо, как купить модный проектор высокого класса. Но если вам просто нужно что-то простое и простое, что вы можете сделать самостоятельно, это лучший недорогой вариант DIY. И это очень простая, но эффективная сборка.

    Это может быть очень круто для проецирования видео и изображений на объекты в темноте для некоторых экспериментов с фотографией. Конечно, если бы я собирался сфотографировать проецируемое изображение, я бы, вероятно, выбрал Light Blaster.

    Как превратить ваш телефон Android в проектор

    С помощью мобильного телефона можно провести отличную презентацию - все, что нужно, - это немного ноу-хау или, в некоторых случаях, дополнительный кабель. Вот как превратить ваш телефон Android в инструмент для презентаций.

    Беспроводная потоковая передача

    AllCast - это приложение, совместимое с Android, которое позволяет передавать потоковую информацию с телефона на внешний монитор или телевизор по беспроводной сети. Для использования AllCast вам понадобится совместимая телеприставка.Поддерживаемые устройства включают Roku, Apple TV, Xbox 360, Xbox One и Google Chromecast, а также Smart TV от Samsung, Sony и Panasonic.

    После того, как приложение будет установлено на вашем смартфоне и дополнительном устройстве, вы можете транслировать свою бизнес-презентацию на большой дисплей с помощью соединения Wi-Fi.

    Подключение к проектору

    Старые проекторы обычно подключаются к компьютеру через порт VGA, а новые проекторы подключаются через порт HDMI. К сожалению, в вашем Android-смартфоне, вероятно, нет ни того, ни другого.Но есть еще способы подключить телефон к проектору и перенести бизнес-презентацию на стену. Для этого вам необходимо приобрести адаптер: либо micro-USB на HDMI, либо micro-USB на VGA, в зависимости от типа проектора, с которым вы работаете.

    Использование проектора имеет определенные преимущества перед подключением смартфона к цифровому дисплею. Что наиболее важно, он позволяет отображать бизнес-презентацию любого размера и практически на любой стене или плоской поверхности, что дает вам возможность обращаться к большим группам.

    Подключение к телевизору или монитору

    Если у вас есть доступ к телевизору или монитору, но вы не хотите выполнять настройку, необходимую для беспроводного подключения, вы можете использовать кабели для подключения. Поскольку очень немногие смартфоны Android могут похвастаться выходным портом HDMI - большинство из них ограничено портом micro-USB, - вам понадобится адаптер MHL. Этот кабель подключается непосредственно к порту зарядки вашего смартфона на одном конце и имеет полноразмерный порт HDMI на другом конце. Однако не каждый смартфон поддерживает соединение MHL, поэтому сначала обратитесь к производителю телефона.

    Используйте Chromecast

    Если вы уже используете Chromecast или все равно планировали его приобрести, вы можете использовать его для зеркалирования вашего телефона на телевизоре. После настройки Chromecast вы можете легко подключить к нему свой телефон, загрузив приложение Google Home. Затем убедитесь, что на вашем телефоне выключен режим энергосбережения, так как его включение может помешать вам транслировать экран телефона на телевизор.

    Подключите телефон к той же сети Wi-Fi, что и Chromecast, и откройте приложение Google Home.Выберите меню. Затем транслируйте экран / звук. Оттуда вы сможете определить и выбрать свое устройство Chromecast. Если вам нужно отрегулировать громкость презентации, вы можете зайти в приложение Google Home и выбрать «Устройства», чтобы найти ползунок «Громкость».

    Дополнительные отчеты Бретта Наклза

    Как сделать проектор для смартфона своими руками

    Что нужно знать

    • Вам понадобится несколько простых материалов для поделок, в том числе коробка для обуви, большая лупа и пенопласт или жесткий картон.
    • Убедитесь, что ваш объектив не линзы Френеля (текстура с одной стороны, гладкая с другой). Они тоже не работают.
    • Перед тем, как начать, запишите длину, глубину и ширину коробки из-под обуви.

    Вы можете собрать свой собственный проектор для смартфона, используя несколько простых материалов для поделок. В этой статье объясняется, что вам нужно и как все это собрать.

    Что нужно для создания проектора для смартфона

    Найдите в одном месте каждое из следующих действий:

    • Обувная коробка или коробка для фотографий из ремесленного магазина.
    • Смартфон или небольшой планшет.
    • Рулетка мерная.
    • Большая лупа, которая поместится в одном конце коробки. Чем больше объектив, тем лучше, особенно если у вас есть большая стена, на которую вы хотите проецировать изображение. Также старайтесь по возможности избегать линз с ручками, чтобы сэкономить на стрижке.
    • Пенопласт или плотный картон.
    • Режущий инструмент, например, нож Xacto или нож для резки коробок.
    • Фонарик.
    • Малярная лента или двусторонняя лента с моющимся клеем.
    • Крепкий клей.
    • Чистая, белая, гладкая поверхность, похожая на туго натянутую ткань или чистую стену, которую вычистили.

    Прежде чем начать, запишите длину, глубину и ширину коробки и используйте эту информацию в следующих шагах.

    Как сделать проектор для смартфона

    1. Используйте клей, чтобы укрепить створки коробки. На одном конце вы прорежете большое отверстие, поэтому используйте много клея. При необходимости нажмите и удерживайте каждую створку, чтобы клей затвердел должным образом.Дайте клею высохнуть.

      Коробки для фотографий, как и те, что продаются в магазинах для рукоделия, более долговечны и во многих случаях позволяют пропустить этот шаг.

    2. Приложите лупу к одному концу коробки и нарисуйте полный круг вокруг нее.

    3. Поместите линзу так, чтобы со всех сторон оставалось равное пространство, для подтверждения используйте рулетку.

    4. Осторожно вырежьте круг с помощью служебного лезвия, затем поместите крышку на коробку и используйте вырез, чтобы измерить, сколько вам нужно удалить с крышки, удерживая ее над отверстием и обводя края.

      Либо просто отрежьте панель коробки, оставив немного лишнего.

    5. Используйте клей, чтобы надежно закрепить линзу в вырезанном отверстии, поместив коробку вертикально отверстием вниз и аккуратно нанеся клей по краю.

    6. После высыхания клея удалите излишки.

    7. Посветите фонариком по краю, ища «утечки света», места, где свет проникает сквозь них. Закройте их лентой.

    8. Пока клей на линзе сохнет, сделайте скобу для своего смартфона или планшета. Это будет простая перевернутая Т-образная форма из пенопласта или жесткого картона.

    9. Измерьте ширину и глубину коробки и отрежьте кусок пенопласта на 1/8 дюйма меньше ширины коробки с каждой стороны.

    10. Вырежьте еще один кусок пенопласта, который поместится внутри коробки по вертикали, и приклейте его так, чтобы получился прямой угол с основанием, обращенным к линзе.Если вас беспокоит стабильность, используйте несколько кусков пенопласта, чтобы обеспечить более жесткое сопротивление.

    11. Используйте ленту, чтобы закрепить смартфон примерно посередине вертикальной панели, чтобы убедиться, что он прилипает экраном наружу.

    12. Теперь, когда клей высох, можно смотреть. Поместите коробку так, чтобы линза была обращена к проектируемой поверхности, и приглушите свет.

    13. Отключите поворот экрана на телефоне и полностью увеличьте яркость и громкость.

    14. Запустите медиафайл, который хотите посмотреть, а затем приостановите его.

    15. Переверните телефон так, чтобы изображение было перевернуто, и прикрепите его к скобе. Поместите скобу и телефон в коробку и перемещайте ее вперед и назад, пока изображение на стене не станет как можно более четким.

    16. Играйте, закройте коробку крышкой и наслаждайтесь!

    Спасибо, что сообщили нам об этом!

    Расскажите, почему!

    Другой Недостаточно подробностей Сложно понять

    Хотите проектор? Вот как превратить ваш смартфон в смартфон -

    (Pocket-lint) - Внимание, подражатели Macgyver: теперь вы можете превратить свой смартфон в проектор для домашнего кинотеатра, используя обычные предметы домашнего обихода.

    Большинство людей раз или два хотели поделиться фотографией, фильмом, веб-сайтом или бизнес-презентацией прямо со своего смартфона. Доступны дорогие насадки, которые превратят смартфон в проектор, позволяя любому физически делиться всем, что он хочет, прикрепив его к стене, но никому не нужно платить за такой инструмент, если они могут создать для себя дешевое решение.

    Сайт Serfullyforreal.com опубликовал пошаговое руководство по превращению смартфона в проектор.Он включает в себя изображения, указания, советы и, конечно же, здоровую дозу сарказма. Единственные инструменты, необходимые для этого преобразования, включают: одну коробку (желательно черный ящик для предотвращения рассеивания света), одно увеличительное стекло, одну скрепку, один нож Стэнли, клейкую ленту и, естественно, смартфон.

    Процесс проходит примерно так (не стесняйтесь заглянуть на сайт Serfullyforreal.com для более полной разбивки): вырежьте отверстие в коробке, прикрепите к нему лупу, сделайте подставку для скрепки для вашего смартфона и вуаля! Ну, почти.Поскольку при прохождении через объектив свет кажется перевернутым, вам нужно перевернуть экран вашего смартфона.

    Чтобы повернуть экран на iPhone, просто перейдите в раздел «Специальные возможности» в настройках. Пользователи Android могут загрузить такое приложение, как Screen Rotation Control или Ultimate Rotation control. Как только вы это сделаете, увеличьте яркость экрана вашего смартфона, положите его в коробку, начните возиться с проектором вашего смартфона, пока не найдете удобную точку фокусировки, закройте коробку, приглушите свет и возьмите немного попкорна.

    Теперь у вас есть проектор для домашнего кинотеатра. И умение использовать предметы повседневного обихода для выполнения необычных подвигов. Поздравляю.

    Написано Элис Беттерс.

    Как сделать проектор для смартфона

    Этот забавный маленький проект, сделанный своими руками, простой и недорогой, а также отличная поделка для детей после обеда.Для начала вам понадобится:

    • Смартфон
    • Обувная коробка
    • Скрепка
    • Увеличительное стекло
    • Нож X-acto
    • Карандаш
    • Черная изолента или изолента
    • Дополнительно: матовая черная аэрозольная краска или черный плотный картон

    Шаг первый: крепление для лупы

    Переверните коробку из-под обуви и обведите кружок вокруг линзы увеличительного стекла. Вы можете удалить ручку. Вы можете купить недорогое увеличительное стекло в Dollar General за 1 доллар.Используйте нож x-acto, чтобы вырезать внутреннюю часть круга, который вы только что нарисовали. Установите в проем лупу. Используйте ленту по краям, чтобы удерживать ее на месте.

    Шаг второй: установка проектора

    Для достижения наилучших результатов внутренняя часть коробки должна быть темного цвета. Если это не так, используйте черную аэрозольную краску или черную плотную бумагу, чтобы покрыть внутреннюю часть коробки. Вырежьте небольшое отверстие на противоположной стороне коробки от объектива, чтобы было место для зарядного кабеля.

    Шаг третий: подставка для телефона

    Нам понравился этот маленький трюк, позволяющий выделить телефон из скрепки!

    Шаг четвертый: настройка телефона

    Когда свет от экрана телефона проходит через линзу, изображение переворачивается.Чтобы изображение на проецируемом изображении было правильным, необходимо изменить поворот экрана. Для iPhone перейдите в «Настройки»> «Основные»> «Универсальный доступ» и включите функцию AssistiveTouch. На главном экране появится маленький белый шар. Коснитесь шара и перейдите к «Устройство»> «Повернуть экран». Это позволяет заблокировать ориентацию, когда она обычно настраивается сама. Для пользователей Android вы можете найти приложение Ultimate Rotation Control в магазине приложений.

    Шаг пятый: фокус

    Установите телефон на подставку внутри нового проектора.Увеличьте яркость телефона на максимум и приглушите свет в комнате. Найдите пустое место на светлой стене или установите лист или проекционный экран. Перемещайте телефон вперед и назад в поле, чтобы найти фокус. Вот и все, вы готовы смотреть фильм или слайд-шоу. Примечание. Для фильмов или YouTube рекомендуется иметь какой-либо внешний динамик. Наслаждаться!

    Это отличный проект по переработке старых обувных коробок. Еще один способ утилизации - это проведение распродажи или распродажи в гараже.Если у вас есть несколько друзей, которые хотят сделать то же самое, подумайте об аренде хранилища, чтобы собрать все предметы в одном месте, не жертвуя местом в гараже. Наш менеджер магазина может помочь вам найти наиболее подходящий вариант или ознакомиться с нашим удобным руководством по выбору размеров в Интернете.

    Превратите свой старый Android-смартфон в кинопроектор 4K

    Проектор - отличный способ перенести кинотеатр в ваш дом, но он может быть довольно дорогим. Да, вы можете купить один из этих маленьких проекторов для смартфонов за очень небольшие деньги, но они ужасны.Настоящий проектор, который понравится любителю кино, будет стоить несколько сотен долларов. Если вам нужно разрешение 4K, вы потратите больше тысячи долларов. Но если у вас есть старый телефон Android, вы можете воспользоваться видеоуроком DIY Perks на YouTube, чтобы использовать этот смартфон для создания собственного видеопроектора 4K.

    Разрешение вашего DIY-проектора будет зависеть от разрешения экрана вашего телефона, и этот экран должен быть ЖК-дисплеем - OLED не будет работать. Для этого проекта компания DIY Perks использовала Android-смартфон Sony Xperia Z5 Premium 2015 года выпуска со сломанной задней крышкой.Этот телефон был оснащен впечатляющим ЖК-дисплеем 4K. Если в вашем телефоне нет 4K, вы можете согласиться на любое разрешение, которое у него есть, или вы можете купить отдельный ЖК-дисплей для использования. Видео будет воспроизводиться с телефона, что означает, что вы можете смотреть YouTube, Netflix, видео, хранящиеся локально, и многое другое. Убедитесь, что ваш телефон поддерживает OTG, чтобы вы могли подключать USB-устройства, такие как клавиатура и мышь, для навигации по приложениям и меню телефона, не касаясь экрана.

    Этот проектор выполнен в виде вертикальной мачты, состоящей из стержня с резьбой и алюминиевых пластин.Каждый «этаж» этой башни содержит ключевой компонент проекционной системы. На первом этаже внизу стоит большой радиатор, перепрофилированный с ПК. Это охлаждает мощный светодиод мощностью 100 Вт, расположенный на втором этаже башни. На третьем и четвертом этажах установлены плоские линзы Френеля, которые направляют свет от светодиода на проекционную линзу. На пятом этаже находится телефон Android. Телефон необходимо разобрать и убрать подсветку с ЖК-панели. Свет падает через ЖК-экран на проекционный объектив на шестом этаже.Наконец, на самом верху башни устанавливается зеркало под углом 45 градусов, чтобы проецировать изображение на экран. Если вам нужен качественный проектор по доступной цене, вам определенно стоит рассмотреть этот проект.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
